Как выбрать тепловизор: основные характеристики
Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.
Разрешение
Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.
Разрешение экрана может сильно отличаться от разрешения теплового детектора
Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.
Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.
Диапазон измеряемых температур и термочувствительность
Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла
Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.
Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.
Режим отображения и сохранения данных
Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.
Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета
Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур
Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели
Дополнительные объективы и функционал
Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.
Объективы, в основном используются для профессиональных моделей тепловизоров
Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.
Дополнительные возможности тепловизоров для обследования объектов
Тепловизор может быть укомплектован дополнительными объективами – широкоугольным и телескопическим. Первый элемент выполняет приближенное обследование протяженного объекта, когда невозможно отойти от него на некоторое расстояние. Такой объектив также позволяет произвести тщательный осмотр мелких элементов здания. Телескопический прицел тепловизора понадобится в случае необходимости проверить объект на большом расстоянии, где не существует возможности приблизиться к объекту вплотную.
Некоторые модели могут быть оснащены модулями GРS, Bluеtooth и Wі-Fі. Существуют приборы, которые имеют встроенную камеру, компас, лазерный указатель и подсветку, что отражается на цене тепловизора.
Тепловизор нередко оснащается опцией «картинка в картинке», что обеспечивает накладывание на реальный снимок ИК-изображения. Функция видеозаписи позволяет захватывать ИК-изображение и реальный вид. Это увеличивает скорость обработки результатов обследования и повышает качество отчета. Благодаря опции голосового сопровождения можно записывать комментарии, прикрепляя их к снимку.
Тепловизором, благодаря наличию особой опции, можно выполнять измерение влажности. Это позволит получить информацию в случаях утечки воды, проблем с системой кондиционирования, нарушения целостности крыши. Для дорогостоящих тепловизоров характерно наличие функции записи ИК-видео.
Тепловизионное обследование можно проводить: жилого дома в целом или отдельной квартиры
Основные категории тепловизионного обследования
- Тепловизионное обследование многоквартирного дома обычно охватывает следующие коммуникации:
- Состояние стен, пола, крыши, кровли, потолков, окон и дверей (проверяется качество монтажа, устанавливается наличие трещин и зазоров, которые негативно влияют на теплосбережение).
- Выявление дефектов в тепловой системе дома. Технические дефекты могут иметь различную природу — скрытые трещины, неправильное расположение радиаторов и так далее.
- Контроль труб водо- и теплоснабжения в здании и снаружи него. Функционирование естественных источников тепла и систем удаления дыма (скажем, это могут быть камины, тепловые печи, дымоходы и дымовые трубы).
- Проверка тепловых энергосистем (горячая вода, отопление, автономные системы питания, теплотрассы). Работа электрических коммуникаций, холодильных установок, кондиционеров.
Преимущества тепловизионного обследования
Диагностика ограждающих конструкций здания с помощью тепловизора считается сегодня наиболее эффективным способом контроля качества теплоизоляции и теплозащиты. Безошибочная оценка реальных энергетических показателей здания позволяет:
- снизить затраты на энергопотребление и обслуживание;
- предупредить структурные разрушения объекта;
- повысить комфорт и эффективность эксплуатации;
- увеличить рыночную стоимость.
Результаты тепловизионного обследования упрощают выбор оптимального и экономически оправданного выполнения ремонтных и реконструкционных работ. Они также помогают:
- выявлять мостики холода и места проникновения воздуха и влаги;
- устанавливать источники сквозняков;
- находить проблемные места, включая плесень и повреждения теплоизоляции;
- разрешать строительные споры, посредством предоставления правдивой информации о качестве выполненных работ;
- разрабатывать энергосберегающие мероприятия.
Вместо заключения
Приборы высокого класса имеют неподъёмно высокую стоимость. Если вы занимаетесь работами по обследованию сооружений и зданий на потери тепла постоянно, возможно, для вас будет выгодно покупать прибор. В противном случае дешевле и эффективнее будет пригласить специалиста, который авторитетно обследует строение и даст необходимое заключение, имеющее юридическую силу. Для домашних бытовых исследований, на наш взгляд, подойдёт мобильный прибор. Такая «игрушка» поможет избежать лишних потерь тепла и во время предпринять меры по их устранению.
Надеемся, что информация, изложенная нами, пригодится в наступающий осенний сезон. У вас есть ещё время, чтобы привести в порядок коммуникации или проверить, всё ли готово к новому отопительному сезону. А если у вас есть опыт использования тепловизора, либо вы когда-либо обращались за официальным заключением, расскажите об этом другим читателям нашего онлайн-журнала.
Кому заказывать работу
От того, насколько профессионально проводится энергоаудит, зависит и результат. Привлекая постороннее лицо, имеющее собственный тепловизор (закон не запрещает), но не прошедшее соответствующую подготовку, заказчик рискует получить недостоверные данные, что выльется в лишние затраты на устранение несуществующих проблем, а действительно важные в теплообеспечении моменты могут быть проигнорированы.
Специалисты компании Райт Лэвел имеют все необходимые сертификаты и лицензии, а так же постоянно проходят курсы повышения квалификации. По окончании работ, заказчик получает соответствующие закрывающие документы.
Тест тепловизоров среднего ценового сегмента для обследования объектов
Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.
Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов
Важно! Данная модель тепловизора может применяться в самых неблагоприятных условиях, способна выдержать падение с высоты 2 м, оснащена защитой от влаги и пыли. Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта
Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб
Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.
Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.
Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.
Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8

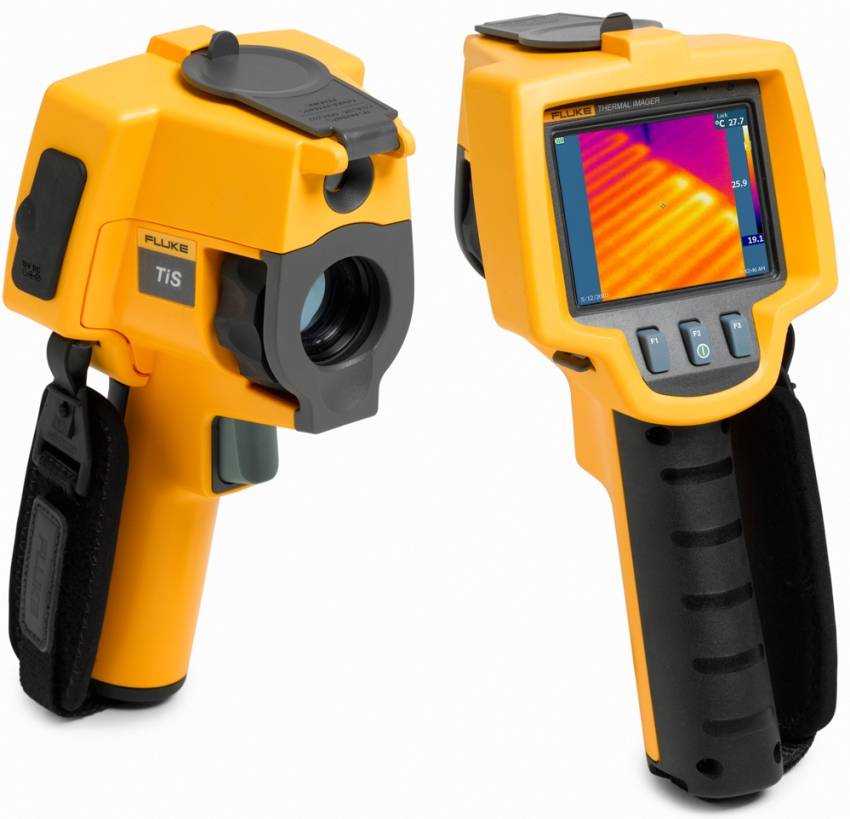

К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.
Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.
Необходимость энергоаудита в правовом поле
Пока владелец здания (особенно, новостройки) не будет иметь заключения о результатах тепловизионного обследования, энергопаспорт на объект он не получит. Первичное обследование позволяет обнаружить дефекты, допущенные при строительстве: трещины в стенах, просветы в изоляции или ее отсутствие, качество установки дверей и окон и некоторые другие «мелочи», через которые может уходить тепло.
Без получения энергопаспорта (Паспорта готовности к ОЗП) Ростехнадзором может быть приостановлена деятельность таких объектов, как
- общеобразовательные учреждения (детские сады, школы);
- больницы;
- спортивные комплексы;
- торговые и развлекательные центры;
- любые помещения большой площади, требующие значительных расходов на обогрев.
Если здание введено в эксплуатацию после постройки или реконструкции и передано владельцу, энергопаспорт уже составлен. Законодательные акты не требуют ежегодного проведения энергоаудита.
Критерии выбора тепловизора
Разрешение детектора
Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.
Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.
У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.
Диапазон измеряемой температуры
Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С
Уровень погрешности измерений
Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.
Ближний фокус
Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.
Настройки и коррекция
Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.
Дополнительное оборудование
При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.
Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.
На что еще следует обратить внимание
При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.
Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.
Сколько стоят тепловизоры высокотехнологичного класса
Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме, тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Для получения корректных данных важно правильно подобрать прибор. Для этого следует учитывать его основные характеристики и функциональные возможности
Принцип работы прибора
Температуру измеряют датчиком. Устройство состоит из системы линз, которые производятся из германия. Тепловые лучи проходят через линзы, попадая на сенсорную поверхность. Она представляет собой матрицу из терморезисторов, которые состоят из микроплёнок, болометров.
Современные тепловизоры улавливают сотые доли градусов по Цельсию. Далее лучи поступают на микросхему, где происходит обработка сигнала. На экране прибора возникает тепловое изображение предмета.
Линзу фокусируют с помощью объектива на определённой поверхности, которую надо исследовать. Это может быть стена, окно, крыша дома, помещение. ИК-лучи нагревают плёночки с различной температурой. На экране отображается результат разницы температур в цветовом выражении. Светлые участки – тёплые, тёмные оттенки – холодные. Для удобства использования прибор укрепляется на ручке.
Сложное устройство измеряет температуру на основе электромагнитных излучений предметов. Они могут быть следующих видов:
- наблюдательные; схожи с приборами ночного видения;
- измерительные;
- стационарные;
- переносные, в том числе и для бытового использования.
Тепловизоры для обследования домов и квартир часто путают с приборами ночного видения. Специалисты утверждают, что это совершенно различные устройства. С помощью тепловизоров можно увидеть предмет в ночное время, несмотря на такие препятствия, как деревья и кустарники. Они определяют показатели температуры в различных точках. Приборы ночного видения выполняют наблюдательную функцию. Их способность снижается, если на пути появляются препятствия.
- Изображение картинки с помощью оттенков может быть полноэкранным инфракрасным, Full IR.
- Режим IR Visible Alarm позволяет получить тепловой фон определённого участка, который был задан на приборе.
- Более удобным для строителей и информативным является методика «картинка в картинке», picture in picture. Она позволяет увидеть снимок на фоне реального силуэта здания. Методика помогает наиболее чётко определить, в каком месте происходит утечка тепла.
С помощью тепловизора можно получить фотографию здания, как с качественного фотоаппарата, без фонового изображения изменения температур. Это функция Full Visible Light. Фотографию накладывают на тепловой кадр для более качественного энергоаудита. Данную функцию имеют не только дорогостоящие приборы, но и недорогие устройства для бытового использования.
Основные виды тепловизоров
Приборы условно делятся на два больших класса. Расскажем них поподробнее.

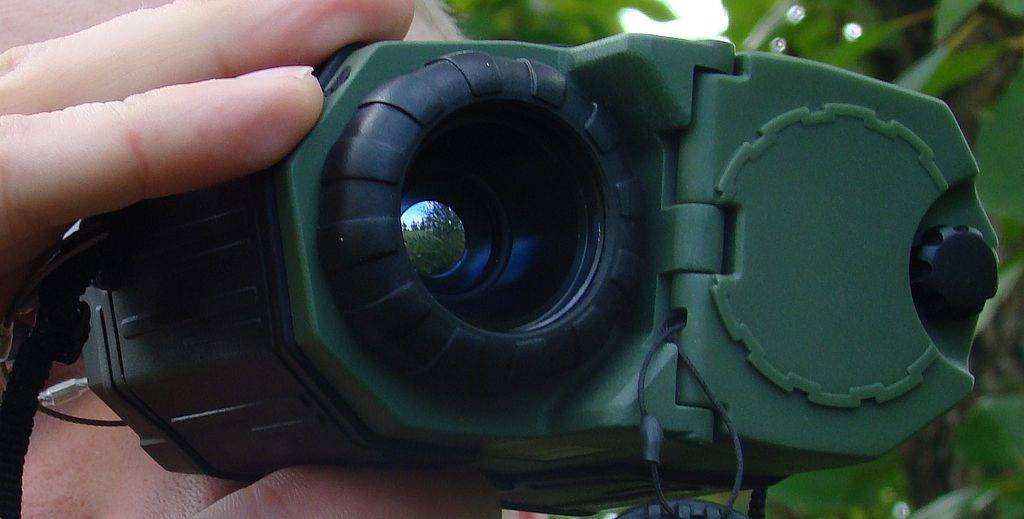

Наблюдательные
Портативные и стационарные. Применяются как поисковые, охранные, для строительства, военного назначения и для охоты, как ночные прицелы. Определяют температуру поверхности объекта принимая и преобразуя его тепловое излучение, а затем, используя цветовую градацию, выдают изображение на экран дисплея. Могут оборудоваться объективами разного диаметра и объединяться с лазерным дальномером для определения расстояния до объекта. Работают по целям, удаленным до 3000 м.
Измерительные
Изделия для специального применения. Они не только показывают температурное отличие объекта и фона, но способны измерить температуру исследуемой поверхности. Оснащены калиброванными матрицами и софтом. Пользователь может настраивать и изменять параметры в зависимости от изменения условий съемки (температура воздуха, влажность и т.п.).
Применяются для медицинской и технической диагностики, определения утечек тепла при проведении энергетического аудита зданий и объектов, анализа технологических процессов.
Тепловизионное обследование выявит дефекты и деформации конструктивных элементов дома
Тепловизионное обследование дома как составная часть энергоаудита проводится, чтобы найти, а затем устранить потери тепла, обнаружить протечки, через которые теряется тепловая энергия.

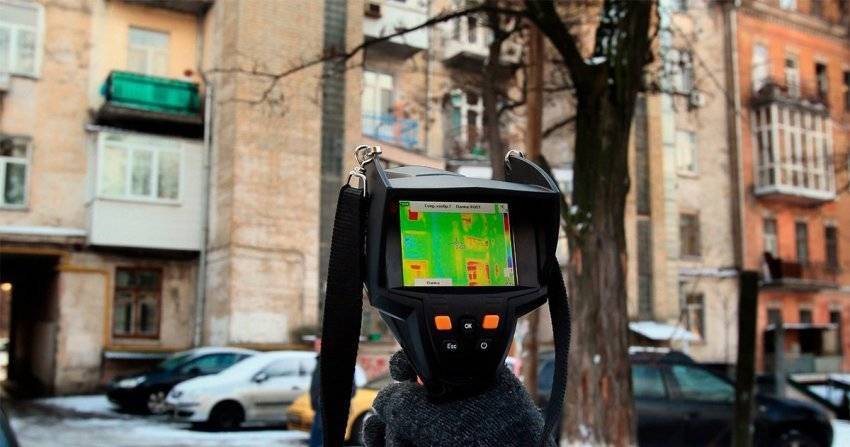

Наружное тепловизионное обследование здания (фото Дмитрия Райкова)
При этом обследовании специалисты по энергоаудиту проверяют все ограждающие конструкции дома: стены, окна, крыши, чердаки, двери, подвалы, технические помещения. Проверка проводится не раньше, чем через 2–3 дня после начала отопительного сезона, чтобы дом хорошо прогрелся.
Тепловизионное обследование помогает установить причины потери тепловой энергии в доме:
- отсутствие теплоизоляции стен и крыши;
- деформации и намокание теплоизоляции дома;
- дефекты, допущенные при монтаже окон и/или дверей;
- протечки, щели и трещины в ограждающих конструкциях МКД;
- дефекты и деформации в окнах, дверях, стенах, крыше;
- мостики холода с повышенной теплопроводностью.
Устранение выявленных при обследовании дефектов, которые приводят к потере тепла в доме, поможет УО и жителям МКД сократить затраты на энергоресурсы и сэкономить средства. Да и жить в доме, в котором теплопотери минимальны, комфортнее: не будет плесени, конденсата, обледенения и повышенной влажности.
Тепловизионное обследование выполняет требования № 261-ФЗ по проведению энергоаудита
Тепловизионное обследование здания – это часть энергоаудита, целого комплекса обследований и измерений. По результатам энергоаудита составляется перечень рекомендаций и мер по энергосбережению и повышению энергоэффективности дома.
Требования к проведению энергоаудита изложены в Федеральном законе от 23.11.2009 № 261-ФЗ, а также в целом ряде СНиПов и ГОСТов, например, ГОСТ 26254-84, РД-13-04-2006.
В старом жилфонде энергоаудит проводится на добровольной основе (ч. 5 ст. 15 № 261-ФЗ). Однако он обязателен для домов,
В таком случае энергоаудит проводится не реже раза в пять лет (ч. 4 ст. 11 № 261-ФЗ).
Плюсы методики исследования ТВО
Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:
- Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
- Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
- Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
- Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).
Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.
Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.
Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.
Требования к организациям, проводящим ТВО
В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.
Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.
Что может тепловизор
Любое физическое тело с температурой больше абсолютного нуля излучает тепло и может быть обнаружено современным тепловизором, не взирая на ненастную погоду и скверное освещение. Он измеряет температуру удаленно. Никто не укроется от него защитным костюмом или зарослями кустарника.
Аппарат поможет обнаружить человека в задымленном помещении, свежий след животного, имеющий остаточное тепло, скрытую электропроводку или замурованную в железобетонной конструкции трубу водяного отопления.
Уже по перечисленным возможностям, а это далеко не полный перечень, можно сказать, что подобные изделия одинаково пригодны для нужд работников МЧС, охотников и строителей.
О военных мы не говорим, тут и так все ясно. Мы имеем дело с уникальным оптико – электронным оборудованием, которое не только определяет температуру дистанционно, но позволяет выделить зоны разной температуры и построить тепловую карту объекта (термограмму).
Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте
Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.
Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.
Пример обследования узлов тепловизором на предприятии
Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.
Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом
Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской
Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье
Что такое тепловизионное обследование
Тепловизор для обследования зданий представляет собой небольшое компактное устройство, которые может отслеживать распределение температуры в окружающей среде.
Разница температур при тепловизионном обследовании позволяет установить наличие трещин и дефектов в конструкции здания (будет видна утечка более теплого воздуха). С помощью тепловизора можно также найти скрытую проводку, проверить качество теплоизоляции и так далее.
Это исследование может касаться многих аспектов исследования построек или оборудования.
️ Можно проводить тепловизионное обследование жилого дома, отдельных стен или потолков, мест стыка, силового оборудования, линий коммуникации и так далее.
Провести тепловизионное обследование могут как частные компании, так и обычные люди — достаточно лишь купить тепловизоры для обследования зданий и сооружений.
Применение методики ТВО позволяет с легкостью решить следующие инженерные задачи, которые без тепловизоров решить бы было крайне сложно:
Контроль качества строительства
По завершении работ может оказаться, что из-за ошибок строительства в стенах могли образоваться небольшие щели, пропускающие воздух. Причины появления этих недостатков могут быть различными — нарушение герметичности швов, некорректная установок окон или дверей и так далее. Тепловизионное обследование стен позволит с легкостью обнаружить эти недостатки.
Поиск утечек в тепловых трубах (горячих, холодных)
Для доставки теплой или горячей воды в здание применяются трубы, которые монтируются в стены. Бывает так, что трубы растрескиваются и приходят в негодность, что приводит к образованию утечки. Тепловизионное обследование квартиры позволит оперативно найти источник протечки, чтобы инженер смог быстро выполнить ремонт или замену поврежденного фрагмента трубы.
Выявление слабых мест в системах коммуникаций
Тепловизионное обследование зданий и сооружений часто заказывают не только при возникновении аварии, но и в профилактическом порядке. Это позволяет оперативно выявить проблемные участки на этапе, когда инженерная коммуникация в целом работает нормально.
Именно поэтому профилактическое тепловизионное обследование зданий имеет большую практическую пользу.
Поиск скрытой проводки и коммуникаций в стенах
Бывает так, что человек хочет провести ремонт здания, однако он не знает или не помнит точное расположение проводки или инженерных коммуникаций (например, дом достался человеку по наследству).
В таком случае перед ремонтом рекомендуется провести тепловизионное обследование частного дома, которое выявит всю скрытую проводку и коммуникации.
