Цанговые патроны

Технические характеристики

Корпус патронного устройства выполняется из высококачественного чугуна специального изготовления. Технические характеристики стандартного трехкулачкового патронного изделия самоцентрирующегося типа:

• Наружный диаметр 250 миллиметров;
• диаметр присоединительного пояска 200 миллиметров;
• диаметр отверстия в корпус 76 миллиметров;
• крепежные отверстия имеют диаметр расположения 224 миллиметра;
• наибольший наружный диаметр изделия, зажимаемого в прямых и обратных кулачках составляет соответственно 120 и 266 миллиметров;
• Наибольшая допустимая частота вращения составляет 2000 оборотов в минуту;
• Масса устройства составляет 29 килограммов;
• Крепится патронный элемент при помощи 6 болтов вида М12.

Виды и особенности

В зависимости от области применения, конструктивных особенностей механизма, цанговые патроны разделяются на несколько видов:

• ER цанги. С двумя точками зажима и сквозным отверстием, наиболее часто используемый вид;
• для метчиков. С пазом квадратной формы, компенсирующих ось;
• сквозные и глухие. Первые обрабатывают детали неограниченной длины, вторые подходят для заготовок ограниченного размера, например, заготовок, у которых один конец запаян;
• с одной и двумя участками зажима. Второй вид, по сравнению с первым, более надежно фиксирует деталь за счет удержания в двух точках оси.

Фиксаторы цанговых патронов бывают двух типов:

• зажимные. Втулка изготовлена в виде нескольких пружинящих, соответствующих размеру крепежа, лепестков. Трехлепестковая втулка предназначена для обработки заготовок диаметром до 0,3 см, четырехлепестковые — от 0,3 до 8 см, шестилепестковые — для деталей более 8 см в диаметре;
• подающие. Цанга из стали оснащена тремя продольными канавками, образующими лепестки со сближающимися окончаниями. Хорошо пружинящая особенность конструкции предполагает легкую установку, надежное удерживание заготовки необходимого диаметра в патроне. В процессе работы подающий механизм с накрученной цангой начинает двигаться, что способствует еще более плотному сближению лепестков.

Подающий тип патрона является более надежным, но требует наличия специального ключа для фиксации. Зажимные типы применяют в тех случаях, когда необходима частая замены фрез во время работы.

Виды патронов для дрели

Любая электрическая или ручная дрель имеет некий патрон для закрепления сменного инструмента. По типу установки на саму дрель существуют такие основные виды патронов:

Резьбовой.

Устанавливается посредством наворачивания на резьбу на патроне. Резьба (ее тип и диаметр) обозначаются методами литья и механической обработки. Выпускается под некоторый интервал рабочих диаметров хвостовика.

Конусный (конус Морзе).

Устанавливается элементарным насаживанием на специальный элемент конусной формы. От резьбового отличается буквой «В». Снять его оптимально способом сбивания. Закрепление сменного инструмента – чаще всего быстрозажимным методом.

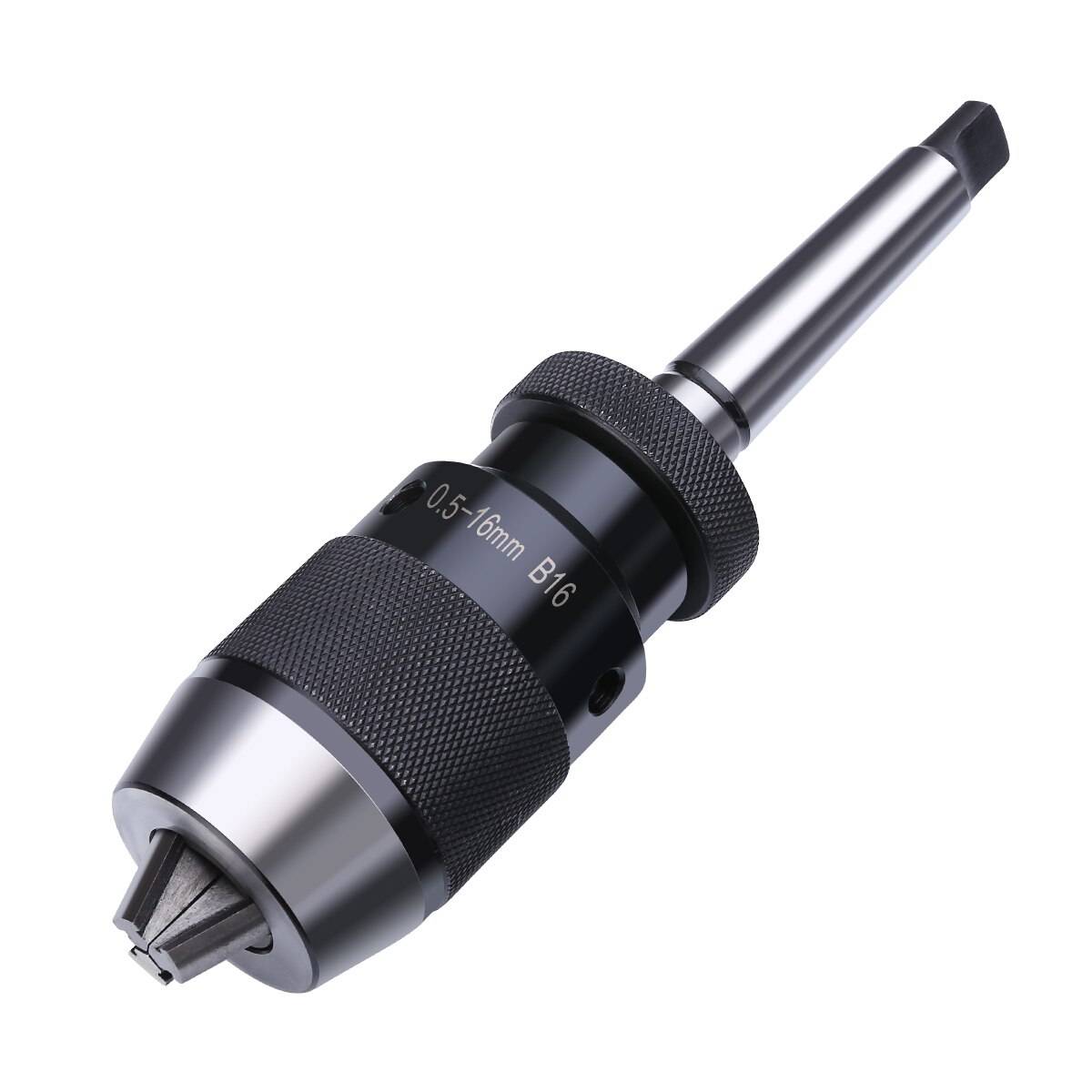

Конусный патрон для дрели

Чаще всего метод задействуется в электроинструменте профессионального уровня. Причина – качественный уровень крепления патрона.

Что касается способов непосредственного закрепления сменного инструмента, виды патронов по этому признаку приведены далее.

Ключевые

Один из самых популярных патронов для дрелей, в основном – электрических с небольшой мощностью.

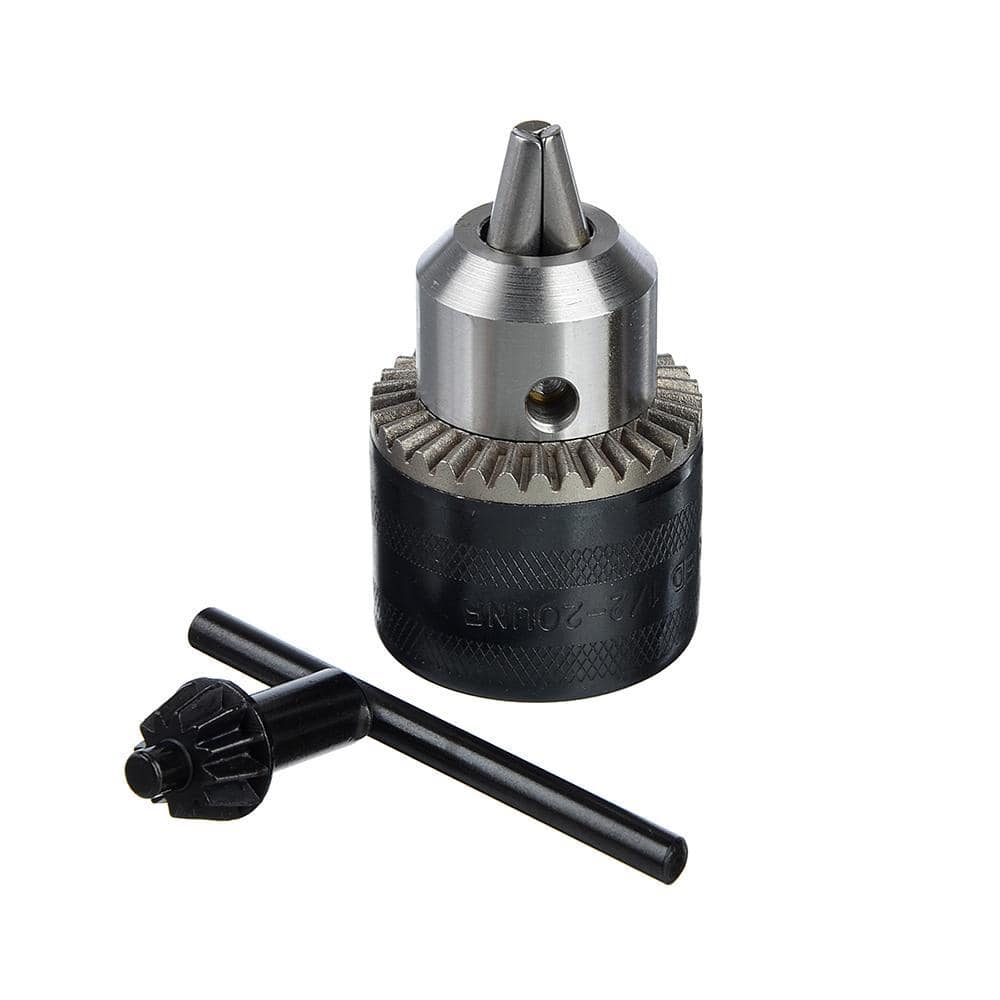

Ключевой патрон

Главная особенность – высокая надежность закрепления сменного инструмента. Замена выполняется при отключенном инструменте двумя руками. Для того, чтобы выкрутить насадку (сверло или другую, на хвостовике), обязателен ключ.

Он представляет собой рычажок с частью уникальной формы для взаимодействия с патроном. Будучи зафиксированным в отверстие и получая вращение, он смещает нижнюю часть патрона. При этом снимается усилия сжатия на цангах, насадка выпадает. В какую сторону крутить ключ, часто все забывают: для откручивания следует вращать по часовой стрелке.

Сфера применения расширена до ударных дрелей. Благодаря отсутствию проворачивания сверла рабочий процесс не остановится неожиданно.

Взаимозаменяемость ключей работает на универсальность электроинструмента. Популярное решение: прикрепить этот предмет обычной изолентой к шнуру питания.

Быстрозажимные

Один из самых распространенных типовпатрона дрели — быстрозажимной патрон. Широко применяется для производства электродрелей и перфораторов.

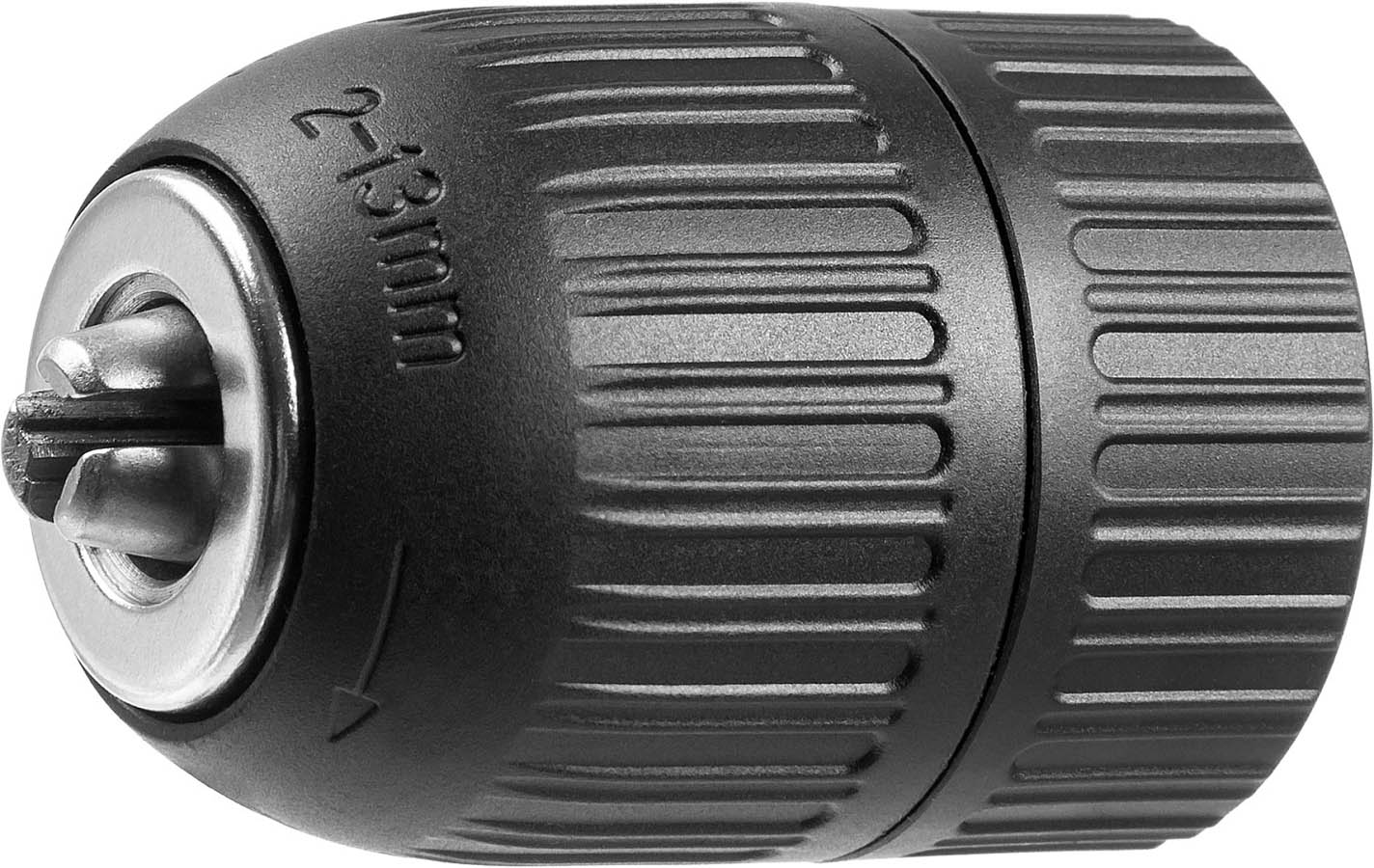

Быстрозажимной патрон

Предназначается для максимально быстрой замены сменного инструмента. Поменять его просто, для этого не требуется ключ. Требуется лишь удерживать верхнюю (торцевую) часть и откручивать ее в нужную сторону. Перед работой рекомендуется изучить инструкцию – есть модели с левой резьбой.

Существуют патроны с 1 и 2 муфтами. В двухмуфтовом придется держать насадку двумя руками, поэтому замена может быть неудобной. Электрический инструмент позволяет в некоторой степени назвать патрон как самозажимной. При этом верхняя часть с насадкой удерживаются одной рукой. Вторая подает питание электродвигателю, который медленно вращает вал.

Патрон цанговый

Цанговый вид патрона применяется для станков, обрабатывающих металл резанием. Фиксация режущего инструмента выполняется автоматически. Ограниченно задействуется для мини дрели.

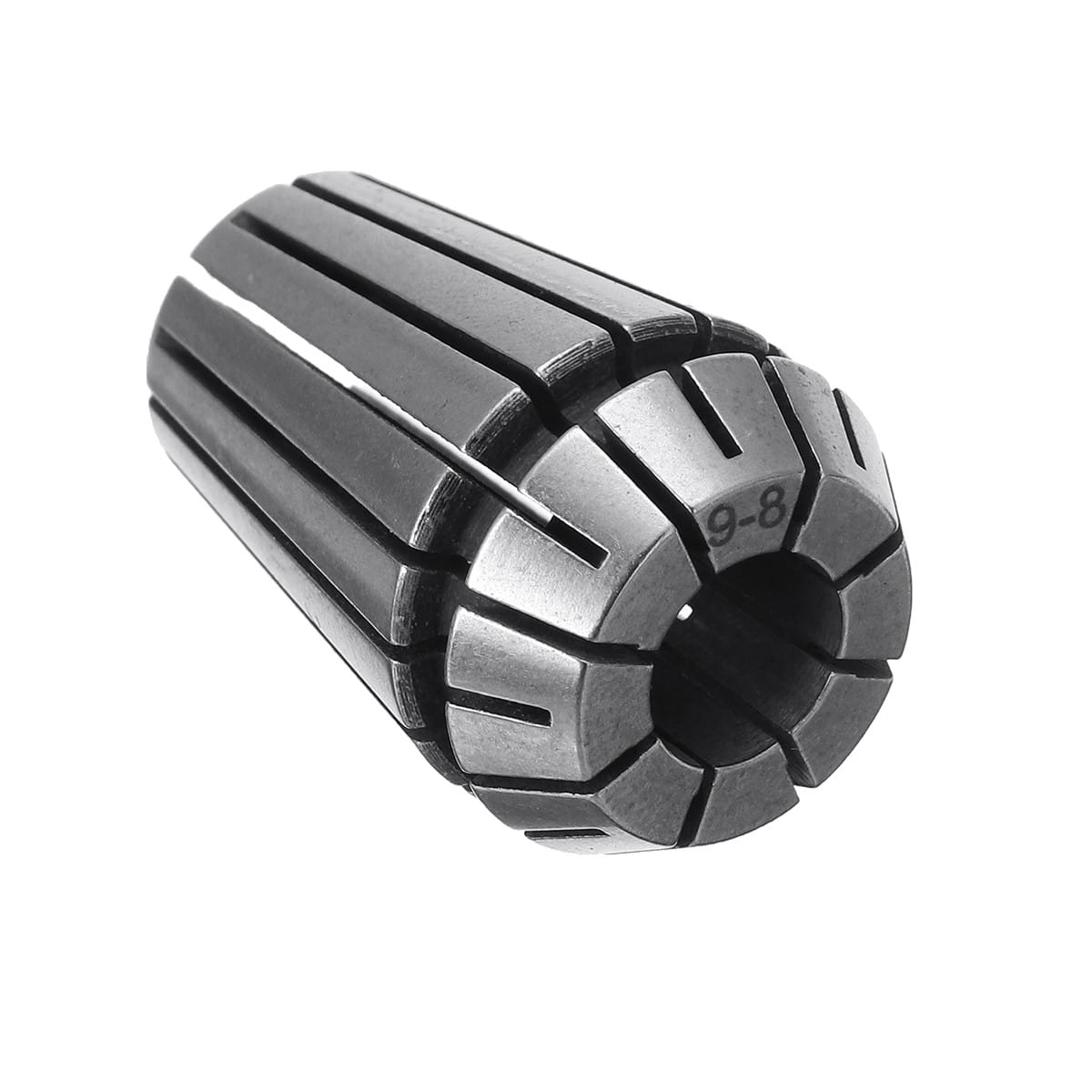

Патрон цанговый

Основное применение: точные операции на станках токарном, сверлильном, фрезерном. Установить в него можно как режущую сменную насадку, так и обрабатываемую заготовку цилиндрической формы. Ввиду быстрой возможности поменять патрон на дрели оптимально его применение на дрель или станок с ЧПУ.

Принцип действия заключается в следующем. Конструкция: цанги (плоские или объемные зажимающие части) и гайка. При движении гайки цанги сжимаются, центрируют вставленный объект и удерживают его. Лучше работает патрон с большим количеством цанг. Существуют вариации с тремя, четырьмя, шестью и более цангами-лепестками. Каждая из них рассчитана под заготовку определенного диаметра.

Открутить такой инструмент не составляет большого труда.

Мини патрон для дрели

Мини-патрон для дрели устанавливается еще на сверлильный станок небольшого размера.

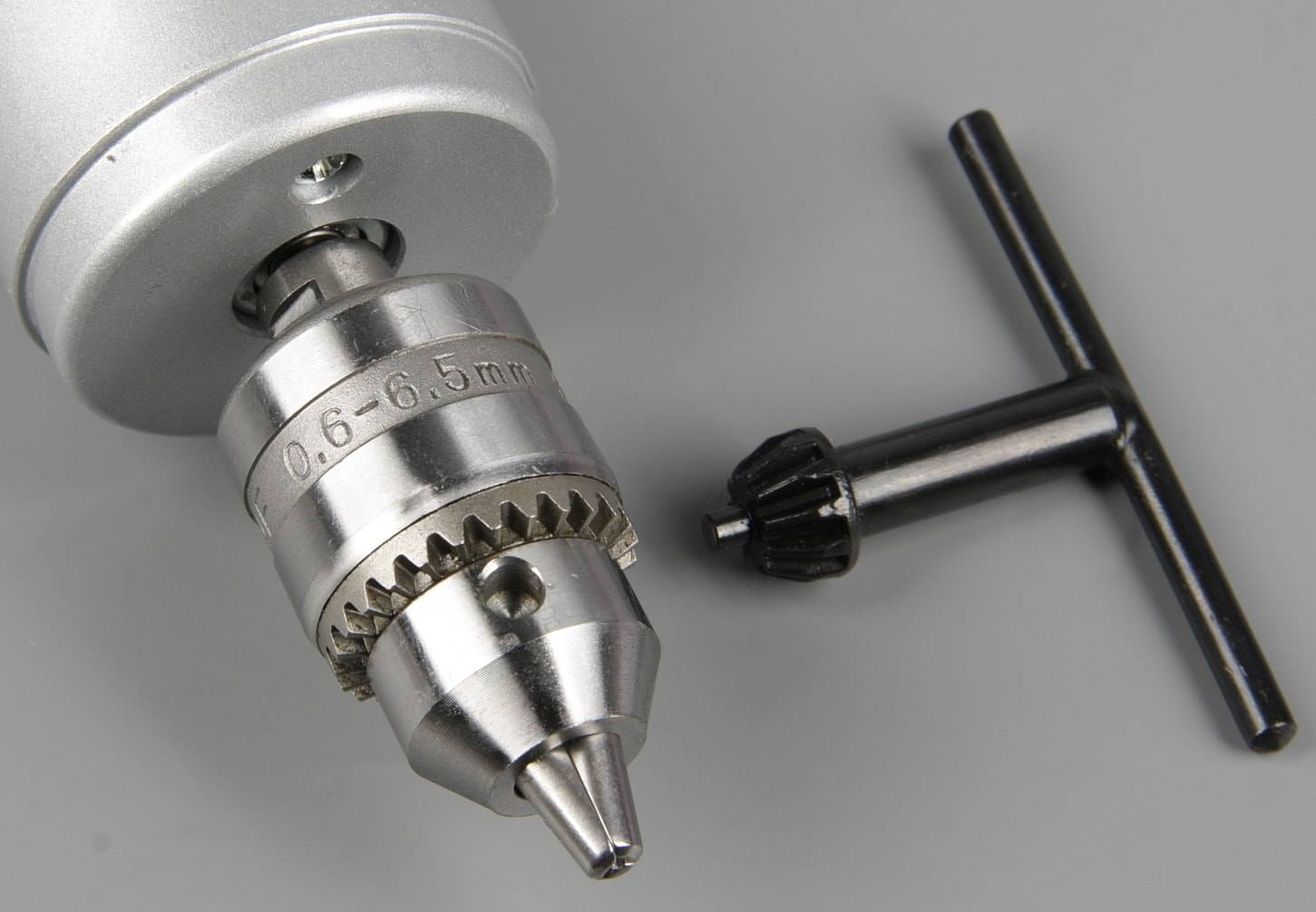

Мини патрон для дрели

Основная категория пользователей – электронщики, ювелиры и граверы, мастера дверных и точных работ. Главная возможность этой разновидностиинструмента: работа с диаметром хвостовой части режущего инструмента до долей миллиметра.

Частота вращения – почти не ограничивается, на уровне десятков тысяч. Масса – до десятков грамм. Сменить его просто – действия аналогичны тем, что выполняются для более габаритных видов.

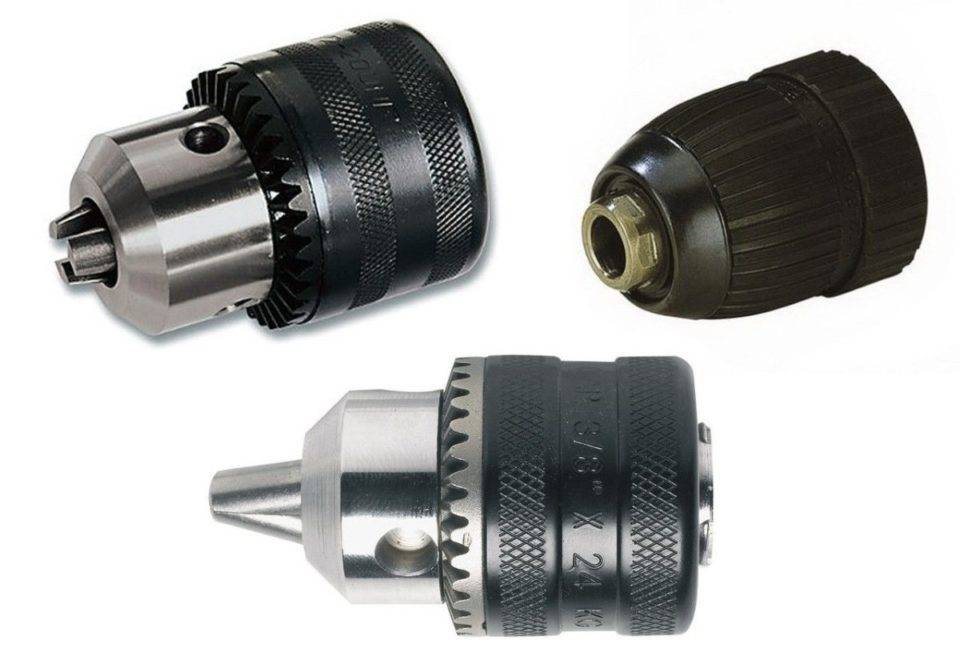

Разновидности патронов

Патрон представляет собой зажимную втулку из закаленной стали и трех идентичных кулачков или лепестков. Центральная втулка носит название «цанга» и является центром патрона. Цанговые патроны используют для крепления сверл, метчиков, фрез. Может использоваться для зажима металлической заготовки в холодном состоянии. В бытовых дрелях встречаются три типа патронов, предназначенные для крепления биты:

1. Быстрозажимные. Являются одним из популярных типов зажимного устройства. Делятся на одномуфтовые и двухмуфтовые.

   В первом варианте фиксирование инструмента происходит вручную поворотом регулировочной гильзы. Часто ее поверхность изготавливают рифленой, что предотвращает скольжение ее по ладони. Имеет блокировочное устройство, которое срабатывает при замене оснастки.

   Во втором – нижнюю муфту удерживают рукой в неподвижном состоянии. Другой рукой завинчивают верхнюю муфту по часовой стрелке.

   Из минусов нужно отметить, что пластиковые детали быстро приходят в негодность, а также фиксация сверла не является достаточно прочной.

2. Кулачковые. Устанавливают их на перфораторах и ударных дрелях. Можно использовать в тяжелых условиях эксплуатации. Для крепления оснастки применяется специальный ключ. Недостатком является то, что ключ можно легко потерять. Во избежание этого рекомендуется его зафиксировать на проводе инструмента при помощи изоляционной ленты. В этом случае он всегда будет на виду и при необходимости можно будет им воспользоваться.
3. Цанговые SDS-патроны. Устанавливались на инструмент, произведенный в конце XX века. Хвостовик конструкции имеет две канавки размерами по 1 см. Сверло вкручивают в крепление и фиксируют стопорными шариками. Также конструкция имеет 4 желобка, половина из которых являются фиксирующими, а остальные 2 – направляющими. После установки происходит блокирование шпинделя.

Если патрон приходит в негодность, могут наблюдаться следующие неисправности инструмента:

• Биение сверла;
• Сверло заклинило;
• Прокручивание патрона относительно вала инструмента;
• Механические повреждения;
• Желание установить более совершенный механизм тоже может стать поводом для замены патрона.

Как правило, большему износу при эксплуатации инструмента подвергаются кулачки. Восстановлению они не подлежат. Основное решение проблемы – замена патрона.

Для того, чтобы заменить патрон на дрели, необходимо знать тип соединения, который используется на инструменте: резьбовое или конусное. Коротко об их особенностях, а также инструкция об извлечении патрона для каждого типа крепления.

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

• Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.

• Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.

• Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.

• Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.

• Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Что такое цанговый зажим (или патрон) и как его сделать своими руками?

Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением.

Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки.

Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников.

Устанавливается патрон цанговый на вал станков.

В зависимости от назначения, цанги делятся на три вида:

• Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
• Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
• Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.

Применение

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков.

Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков.

Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

• Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
• Зажим деталей маленького диаметра.
• Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
• Большая площадь поверхности контакта исключает прокручивание заготовки.
• Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
• Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая.

Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь.

С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Патрон для дрели какой лучше

Патрон для дрели играет роль переходника между дрелью и рабочим инструментом. Для любой задачи или под каждый тип дрели нужно подбирать оптимальный вариант патрона. Режим работы и нагруженность тоже важны.

Что является наиболее влияющим на работу патрона и какие факторы могут вывести его из строя? Заменить патрон «в поле» может быть затруднительным, если нет запасного.

1. Качество материалов. «Китайский» патрон может подвести при тяжелонагруженных операциях. Поэтому лучше приобретать качественные модели.
2. При выпадении сверла или самого патрона теряется время. При сверлении на высоте под угрозой безопасность. В неплотной конусной посадке при разболтанном креплении, нужно заранее принять меры.
3. Биение патрона дрели. При возникновении следует разобрать патрон от дрели, проверить наличие загрязнений или поправить крепления. При изгибе ремонту вручную обычно не подлежит, оптимально заменить на новый.
4. Заклинивание цанг или губок. Для выправления ситуации потребуется выполнить разборку патрона (снимаете сам патрон, если знаете, как, и уже меняли). Выполняется очистка, смазывание и сборка.

Наиболее популярные разновидности помимо ключевого: быстрозажимной(или «бзп») и самозажимной.

Бормашина своими руками (видео)

Бытовые электросамоделки – это гарантия надежности и долговечности электроинструмента. Кроме того, это неплохая возможность сэкономить, ведь, зачастую, для сборки бытового инструмента требуется минимум деталей, которые легко отыщутся в обиходе или ближайшем магазине. Используйте представленные в статье инструкции, собирайте своими руками ротационные бытовые электроприборы, и наслаждайтесь их качеством и доступностью!

Комментарии

0 Оля 11.01.2018 21:09 Даже не знала, что дрель можно сделать самостоятельно. Если бы инструменты получались немного побольше, то они могли быть очень опасными, а вообще лучше не заниматься такой самодеятельностью. Цитировать

Обновить список комментариев RSS лента комментариев этой записи

AlfFisher. Моя работа: Самодельный токарный патрон.

Всем привет. Сегодня я расскажу как сделать 4-х кулачковый токарный патрон, который позволяет надежно и безопасно удерживать заготовки. Причемдля его изготовленияне понадобится сложное оборудование.Достаточно дрели и лобзика. Этот патрон, аналог моего металлического патрона: =

Гайки удерживаются в гнездах при помощи пластин 2, притянутых болтами М8 — М10.

Рис. 1 Патрон с фанерной планшайбой.

Я выбрал именно такой способ фиксации (без дополнительных шпонок, штифтов и т.п.) так как не применяю при затягивании болтов экстремальные усилия,

в этом случае гайки просто вылезут из хомутов. Но при желании можно сделать на гайке 2 выборки и сместить крепежные болты ближе к оси резьбы:

Рис. 2 Гайка с вырезами.

Кулачки (болты) показанные на Рис. 1 сделаны с применением токарного станка по металлу. Безусловно, кулачки такой формы (с двумя выступами и центром) лучше держат деталь. Но сделать кулачки можно и подручными средствами, применив только дрель и УШМ. Для этого нужно будет зафиксировать дрель на столе и зажать в патрон болт.

Далее включив дрель и установив на УШМ круг малого диаметра сделать выборку в торце головки Рис. 3. После при помощи сверла, зажатого в шуруповерт или в ручные тиски просверлить отверстие под центр.

Рис. 3 Выборка радиуса

Теперь останется сделать центр из подходящего стержня, вклеив его в кулачок на «фиксатор резьбы» (Loctite)

Рис. 4 Центр в отверстии кулачка.

Ну вот собственно и вся технология. Ставьте лайки и задавайте вопросы :).

alffisher.blogspot.com

Подбор цанги

Цанга – это деталь для крепления цилиндрического или призматического предмета с режущими свойствами. Она представлена формой пустотелой цилиндрической муфты с продольными прорезями в виде лепестков.

Как работает цанга?

Цанга фиксируется в зажиме, внутренняя оболочка которого представляет собой конусную форму. При непосредственной установке инструмента в цанговый патрон происходит фиксация хвостовика инструмента между лепестками цанги, обеспечивая крутящий момент для фрезы. Обеспечение сжатия увеличивается во время самой обработки, используя силы трения.

Как правильно подобрать цангу?

Главными параметрами фрезерной цанги определяются ее тип, внешний диаметр и внутренний, где последний имеет важную роль. Внутренний диаметр необходимо подбирать в соответствии с диаметром хвостовика не более 1 мм, чем сам хвостовик. Никаким образом нельзя использовать цангу с внутренним диаметром меньше, чем хвостовик. Возможен вариант с переходной втулкой, но такая вариация сравнительно ухудшит качество конечного обрабатываемого изделия. Для определения размера диаметра цанги ER необходимо узнать технические характеристики шпинделя, либо посмотреть маркировку на гайке шпинделя.

Используются три вида цанг:

• подающая;
• зажимная;
• разъемная зажимная.

Подающая цанга используется в инструментах, обработка которого должна производиться с периодическим изъятием из зажимного устройства. Зажимная цанга имеет лепестки с реверсией в исходную позицию от воздействия. Разъемная зажимная цанга раздвигается с помощью пружин, используются в работе с приспособлениями малого диаметра.

При подборе цанги необходимо обращать внимание на страну-производителя, так как созданные в Европе и Америке изделия имеют отличное качество и высокую стоимость. Сделанные в Китае цанги, как правило, имеют низкую стоимость при среднем, а иногда и плохом уровне качества

Наиболее распространенные цанги типа ER имеют поперечное отверстие с двумя участками зажима. Имеют большой размерный ряд, надежную прочность, твердость крепления и предел в диапазоне зажима. Есть разделение ER цанги на стандартные и высокоточные виды.

Качество изделия можно охарактеризовать концентричностью цанги. Эта характеристика показывает максимальное отклонение сжатого инструмента при выходе в 3 диаметра. Большая концентричность уменьшает объем отклонения, увеличивая точность самой обработки, добавляя срок работы самого инструмента.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Советы по эксплуатации

Во процессе эксплуатации нередко случаются поломки, к примеру, у конусных видов могут выпадать детали. Если элемент слетел с инструмента, то можно легко поправить ситуацию. Для этого его потребуется нагреть в масле до температуры 110 С. После этого надевают на конус.

При заклинивании зажимных лепестков от пользователя потребуется снять патрон, разобрать его, почистить и хорошо смазать.

А вот в случае появления биения лучше заменить деталь на новую, чем искать причину поломки, поскольку зачастую восстановить прежнюю функциональность не представляется возможным.

Стоит помнить, что от пользователя зависит, как долго прослужит патрон.

Кроме того, играет роль:

• качество;
• особенности эксплуатации;
• как работает пользователь с инструментом.

Знающие мастера используют такой инструмент, как дрель, с патронами следующих типов: ключевые и быстрозажимные. Патрон для дрели – это обязательное устройство, предназначающееся для фиксации сверл и прочих видов насадок для дрели. Крутящий момент от электромотора инструмента передается посредством шестерней на вал патрона, который и приводится во вращение

Рассматриваемое изделия выполняет важную роль, поэтому важно чтобы устройство было надлежащего качества

Выбор цангового патрона для фрезера

Важнейшим узлом ручного фрезера является цанговый зажим или цанга. Он служит для надежного крепления фрезы в патроне. От работы этого узла зависит как производительность, так и безопасность применения инструмента. Оснастка обеспечивает максимальную точность установки и наименьшее осевое биение среди всех аналогичных видов крепежа.

1. Конструкция
2. Назначение, принцип работы
3. Разновидности
4. Критерии выбора

Что собой представляют цанги для ручных фрезеров

Иногда цанговый зажим для ручного фрезера путают с кулачковым. Назначение у них сходное — это крепление хвостовика рабочих инструментов к вращающемуся шпинделю. Но если второй универсальный и дает возможность крепить стержни разных диаметров (в рамках своего диапазона), то первый предназначен для крепежа одного, строго определенного размера. Основные части цанги:

• Зажимной элемент. Внутреннее отверстие его соответствует по диаметру тому хвостовику, для которого он предназначен. Наружный размер у набора цанг одинаковый. Их можно крепить в зажимном патроне и пользоваться одной накидной конусной гайкой.
• Накидная гайка. Ее можно использовать общую для целого набора зажимных элементов.

Гайки выполняют шестигранными, под накидной ключ. Для небольших диаметров их часто делают цилиндрическими, с накаткой для затягивания вручную.

Виды и особенности, применение патронов

Применяются следующие виды цанговых зажимных элементов:

• Цельные. Самый доступный и распространенный вид. Для крепления хвостовиков и заготовок до 3 мм лепестков делают 3, от 3 до 80 – 4, свыше 80 мм – 6. Вследствие уменьшения просвета между ними во время затягивания гайки существенно повышается надежность.
• Разъемные. Используются для фиксации заготовок самых малых размеров. Конус составляется из отдельных подпружиненных кулачков. Такие наборы укомплектовывают сменными вкладышами.
• Конусные. Предназначены для крепления хвостовиков инструмента и заготовок, имеющих вид конуса (Морзе или метрического).

В зависимости от направления движения лепестков цанги бывают:

• втягиваемые;
• выдвижные;
• неподвижные.

Цанговые зажимы применяются для рабочего инструмента в различных станках, в универсальных ручных фрезерах, в малогабаритном оборудовании типа дремелей. Используются они также для фиксации заготовки при механической обработке.
