Долбежные станки по дереву

Классификация и область применения

Долбежные станки различаются по нескольким оценочным критериям. Рассмотрим основные из этих критериев, которые применимы к узкоспециализированным долбежным станкам.

1. Материал обработки:

• малые — до 1 тонны;
• средние — от 1 до 10 тонн;
• крупные — свыше 10 тонн.

3. Управление подачей станка:

• с ручной подачей;
• с автоматической настраиваемой подачей.

4. Мощность приводного электродвигателя. Чем больше станок, тем мощнее устанавливается двигатель.

5. Диапазон частот рабочего хода долбяка, регулируемых коробкой скоростей.

6. Максимальные габаритные размеры обрабатываемой детали.

7. Максимальное режущее усилие, создаваемое ползуном. Определяет величину подачи и скорость обработки.

8. Точность обработки.

Есть несколько основных операций, которые характерны для выполнения на долбежном станке:

• создание отверстий различной формы, которые невозможно или сложно нарезать с использованием токарных или фрезерных операций;
• нарезание зубьев шестерен и зубчатых колес при помощи особого резца (рис. 4);

Рисунок 4. Резец долбежного станка для нарезания зубьев.

• создание шлицевых поверхностей, как внутренних, так и наружных;
• выдалбливание шпоночных пазов различной формы (рис. 5);

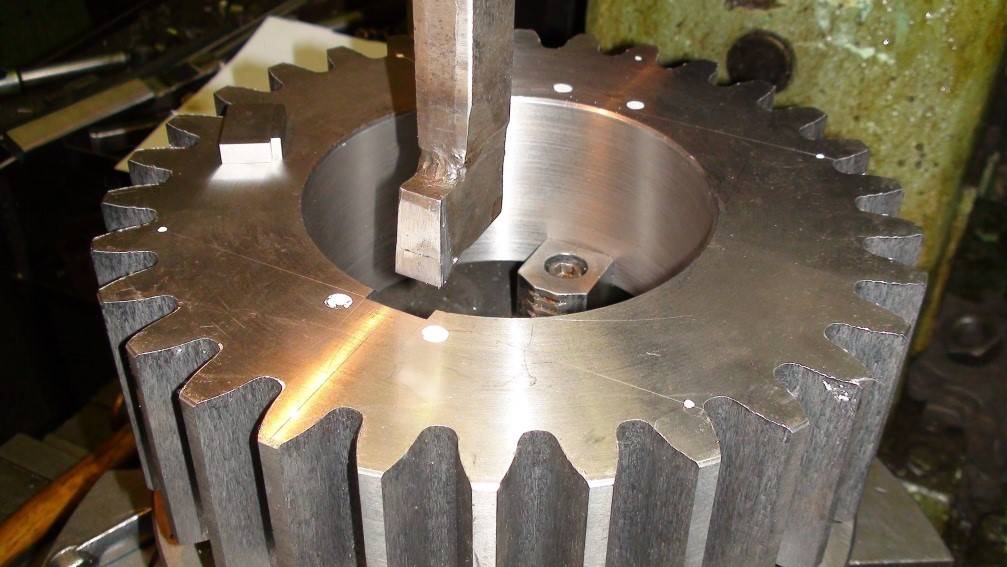

Рисунок 5. Создание шпоночного паза при помощи долбежного станка.

вырезание сложных форм в труднодоступных местах с использованием фасонных резцов.

Сегодня большинство операций, которые выполняет долбежный станок, возможно продублировать на станках другой направленности. Однако долбежные станки не теряют своей актуальности ввиду простоты их устройства, надежности и невысокой стоимости.

Современные станки с ЧПУ не выделяются в отдельную категорию. Операция долбления является одной из многих, которые могут реализовывать многофункциональные станки нового поколения.

Иногда на поверхности деревянной или металлической детали надо сделать углубление, паз, некую выемку материала.

Можно выполнить операцию вручную, но значительно быстрее и эффективнее будет применить долбежный станок. Интуитивно понятно, как работает такой агрегат довольно узкой специализации.

Профессиональные изделия дорогие и применяются в основном на производстве, а для домашних работ можно собрать станок своими руками.

Изготовление станка своими руками

Существует множество вариантов исполнения долбежного станка по дереву своими руками. Каждый мастер выполняет приспособление в соответствии с имеющимися запчастями, умением и потребностями.

При любом выборе сначала полезно составить чертежи будущего оборудования с выверенными размерами. Габариты установки должны соответствовать рабочим задачам и помещению. Не рекомендуется делать слишком большую станину, если не планируется обрабатывать крупные детали – за массивным рабочим местом неудобно работать с мелкими деталями и контролировать процесс.

При нечастых потребностях в долбежном устройстве целесообразно изготовить его в съёмном или переносном виде. На одном столе можно совместить несколько видов самодельных приспособлений (сверлильное, режущее и т.д.). Головка инструмента монтируется и снимается при необходимости, не загромождая рабочую поверхность станка, в небольших мастерских.

Станок со стационарным сверлом

Простейший вид самодельного приспособления из подручных материалов, которые всегда есть в домашней мастерской:

• швеллер;
• двигатель от старой бытовой техники;
• металлические уголки;
• толстая фанера;
• болты, гайки.

1. Перпендикулярно рабочей поверхности стола установить кусок швеллера – он будет базой для перемещения платформы.
2. Сверху на задний край швеллера прикрепить мотор, на передний — приварить металлическую планку, длина которой равна ходу каретки.
3. На края планки приварить металлические уголки.
4. Перпендикулярно нижнему уровню платформы установить второй верхний, собранный по тому же принципу.
5. Соединить уровни между собой через сварной шов по уголкам.
6. Из фанеры вырезать подложку для платформы.
7. Обрабатываемую деревянную заготовку зафиксировать с помощью струбцин или тисков.
8. Перед началом работ рельсы смазать солидолом для обеспечения плавного хода.
9. Подключить электропроводку к мотору.

Станок из ручного фрезера

Для изготовления долбежного станка в домашних условиях многие столяры предпочитают использовать ручной фрезер – подвижный рабочий инструмент имеет ряд преимуществ, по сравнению с жёстким креплением. Хороший обзор рабочей поверхности и возможность его перемещения расширяют функциональность устройства и позволяют контролировать глубину выборки.

Общая последовательность работ по изготовлению:

1. Из листа фанеры толщиной около 10 мм вырезать прямоугольник по размерам фрезера.
2. Под ручки подложить деревянные брусья и закрепить саморезами.
3. Жёстко зафиксировать фрезер, прижав его к основанию металлическими штырями. Использовать уровень для правильной фиксации инструмента.
4. На другом фанерном основании закрепить рычаг движения и регулировки глубины фрезеровки.
5. На станине на металлические уголки установить направляющие для перемещения фрезера.
6. Соединить узлы агрегата в единую рабочую цепь.
7. Деревянную деталь для столярной обработки выставить на требуемом уровне, подложив бруски и зафиксировать с помощью тисков.
8. Подключить аппарат в сеть.

Долбежный станок по дереву предназначен для выполнения канавок, пазов и других отверстий. Ручное выполнение этих операций требует от столяра повышенных усилий, времени, а добиться требуемого уровня точности и аккуратности выполнения работы довольно сложно.

Самодельное оборудование не подойдёт для открытия мебельного цеха, но вполне покроет потребности домашнего мастера. При наличии навыков сварочных и токарных работ можно собрать сверлильно-долбежное устройство своими руками из подручных материалов и приспособлений.

Долбежный станок по дереву своими руками: чертежи, инструкция по монтажу

Долбежный станок по дереву своими руками с легкостью можно выполнить в собственной домашней мастерской. Такое оборудование необходимо для выборки пазов, канавок, гнезд в металле и древесине. Резец у подобного оборудования крутится вокруг оси и при работе совершает возвратно-поступательные движения. Что касается деталей, то они совершают движения подачи прерывистого характера.

Ознакомление с конструктивными особенностями

Долбежный станок – это полое основание, которое используется для фиксации стойки. Конструкция имеет колонну, внутри которой располагаются приводные механизмы. На лицевой стороне стойки установлен долбяк, снизу которого фиксируется резцедержатель. Положение долбяка можно изменить по отношению к столешнице с помощью зажимов.

Долбяк будет двигаться, его ход будет определять длину обработки деталей. Уровень долбяка по отношению к заготовке можно настроить. Ползун, который имеет привод, функционирует на гидравлической или механической тяге. Долбежный станок по дереву выполнить довольно просто, использовать его можно в работах по производству мебели. Подойдет такое оборудование для изготовления любых столярных заготовок.

Для домашней мастерской вы вполне можете изготовить описываемое оборудование. В качестве примера можно рассмотреть два варианта. Первый не предполагает значительных трудовых затрат. В качестве исполнительного механизма второго устройства выступит обычный ручной фрезер. Для самостоятельного изготовления долбежного станка необходимо обладать навыками токаря и сварщика. Перед сборкой подготовьте соответствующие инструменты и необходимые материалы, среди которых:

• электрический двигатель;
• металлический уголок;
• кусок швеллера;
• 4-мм толстая фанера;
• обрезки трубы;
• струбцина;
• гайки.

Запаситесь двумя разновидностями металлического уголка: первая заготовка должна иметь сторону в 30 мм, вторая – в 50 мм. Крепление будет осуществляться четырьмя гайками.

Монтаж станка

Когда изготавливается долбежный станок по дереву своими руками, его рама выполняется из швеллера, по которой с помощью направляющих будет передвигаться платформа. На левом конце швеллера необходимо зафиксировать площадку для электрического двигателя и проделать в ней отверстия для крепежных болтов.

Металлическая пластина устанавливается на правый конец и приваривается. С каждой стороны швеллера следует оставить припуски по 7 см. На эти выступающие части устанавливается уголок меньшего размера — его углы должны быть направлены вверх, это позволит сформировать рельсы для каретки.

На следующем, заключительном, этапе нужно подключить к двигателю электрический привод с вилкой. Самодельные станки считаются готовыми, когда рельсы хорошо обработаны солидолом.

Изготовление станка из ручного фрезера

Если провести сборку по такой нехитрой технологии, то конструкция будет обладать рядом преимуществ, среди которых следует выделить расположение на виду обрабатываемого участка заготовки и фрезы. Это говорит о том, что процесс можно будет контролировать. Мастер сможет задать уровень перемещения фрезы, у него появится возможность проделывать на разных заготовках одинаковые гнезда.

Подготовка материалов инструментов

Самодельные станки из ручного фрезера изготавливаются с использованием особых инструментов и материалов, среди которых следует упомянуть следующие:

• брусок из дерева;
• металлический штырь;
• электрический лобзик;
• 10-мм фанеру;
• саморезы;
• шуруповёрт.

Сборка станка

На первом этапе сборки станка из фанеры необходимо вырезать прямоугольник, размеры которого будут зависеть от параметров фрезера. Далее саморезами нужно зафиксировать бруски, расположив их по кромкам. На бруски будут опираться рукоятки фрезера, что следует учитывать при выборе высоты

Когда изготавливается долбежный станок по дереву своими руками, чертежи важно подготовить заранее

Фрезер нужно установить по уровню, тогда ось двигателя будет располагаться горизонтально.

Для фиксации фрезера нужно установить металлический штырь. В основании станка и брусках под него проделывают отверстия. Как только фрезер удастся установить, его можно будет использовать в качестве долбежного станка, однако удерживать его и перемещать придётся вручную. Для улучшения эргономики устройства конструкцию можно дополнить толкателями-рычагами.

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

• кривошипным;
• гидравлическим;
• с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Эксплуатация

Прежде чем начинать работать с долбёжным станком, необходимо ознакомиться с советами по его эксплуатации:

Использовать защитные очки во время работы. Они уберегут глаза от разлетающихся частиц металла при ударе материалов друг о друга.
Чистить рабочую поверхность после проведения работ.
Смазывать подвижные элементы моторным маслом, чтобы они прослужили дольше.
Проверять надёжность закрепления деталей в зажимах перед началом работ.
Перед запуском проверять целостность оснастки. Зубья должны быть заточены. Наличие сколов, трещин должно насторожить

Такую оснастку нельзя использовать для долбления.
Важно учитывать твердость зубьев и обрабатываемой детали. Если заготовка прочнее, оснастка разобьётся при ударах.

Нельзя пытаться обработать высокопрочные сплавы с помощью самодельной установки, сделать пазы сложной формы. Для этого нужно профессиональное оборудование.

Долбежный станок представляет собой машину, с помощью которой в металлических деталях можно делать отверстия разной формы. Оснастка под воздействием двигателя ударами проделывает пазы. Чем тверже рабочие зубья, тем больше материалов можно обрабатывать.
