Инструкция: как снимать патрон с шуруповерта

Как поменять сверло в дрели – обходимся самостоятельно!

Далеко не всегда сверло можно достать из патрона обычным способом – в результате сильной нагрузки либо неправильной фиксации оно может заклинить патрон. Как же достать сверло из дрели, не повредив сам крепеж и инструмент? Прежде всего, попробуйте хорошенько охладить патрон. Иногда уже этого бывает достаточно, чтобы кулачки немного отпустили сверло, и вы смогли его вытащить.

Самым проверенным способом для извлечения застрявшего инструмента является постукивание по кулачкам. Для этого свободный конец сверла фиксируется в тисках, к патрону прикладывается деревянная планка, через которую и осуществляется постукивание. От такой вибрации патрон может ослабить хватку и освободить инструмент. Этот способ пригодится как владельцам классического крепежа, так и владельцам быстрозажимного. Иногда извлечение становится возможным после смазки сверла машинным маслом или популярной смазкой WD-40.

Последний способ лучше, поскольку за счет распылителя вещество быстрее достанет до нужных точек соприкосновения сверла и патрона. В любом случае, после смазки нужно будет немного подождать, чтобы вещество проникло глубже. Иногда, в особо сложных случаях, проблема решается только после окунания всего патрона в машинное или растительное масло. Если ни того, ни другого под рукой нет, можно сделать «ванну» вашей дрели и из бензина. Продержать патрон в жидкости нужно не меньше часа. При комбинировании способов вы еще быстрее достанете заклинившее сверло.

Патрон дрели и шуруповёрта заклинило, как исправить эту ситуацию

Обычно заклинивание патрона происходит из-за неправильной эксплуатации устройства. Например, при попытке вставить в него сверло неподходящего размера, или несвоевременно давать механизму отдых.

Если уж такая ситуация сложилась, единственный выход — это разобрать всю конструкцию до мелочей. Прежде чем приступить к этому кропотливому процессу, необходимо смазать все движимые детали специальным средством (подойдёт и растворитель). Большинство механиков используют для таких целей спрей WD. Он избавляет от залипаний между контактами соединений и облегчает ход трущихся деталей.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Читать также: Из чего сделать клин для топора

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан . Это устройство не отличается большой точностью. Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится. Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку

Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна)

Как разобрать патрон

Существует два вида изделия:

• зубчато-венцовый, где крепление сверла происходит с помощью специального ключа;
• быстрозажимной, который позволяет вращательными движениями закрепить сверло.

Для выполнения ремонта или смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножом или отверткой. Если она металлическая, то нужно нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его нужно разделить на составные части: рукав, основание, шайбу и подшипник. Некоторые производители дополнительно включают фиксатор. После выполнения требуемых действий необходимо собрать все комплектующие обратно.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

• Ключ зажимается в патроне коротким концом
• Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
2. Выворачиваем винт по часовой стрелке
3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость.
Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Каким способом закреплен сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 – диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Как работать в режиме закручивания?

Прежде чем начать работу, нужно подготовить инструмент. Если он работает от аккумулятора, нужно поставить его на зарядку.

Следующий шаг – установка биты. Чтобы правильно подобрать насадку, нужно учитывать размер шляпки крепежа и вид прорези. Биты различаются по виду и диаметру:

1. шлицевая. Используется наиболее часто. Предназначена для закручивания шурупов с потайной головкой с нарезом под плоскую отвертку, винтов. Ширина наконечника варьируется.
2. Крестовая. С их помощью закручивают и выкручивают саморезы, шурупы с потайной головкой. Наконечник имеет 4 лучевых диагональных ребра.
3. Шестигранная. Применяется для крепежа, головка которого имеет шестигранные углубления. Винты и шурупы такого типа используются при сборке мебели и техники.
4. Для болтов и гаек. Насадка с наконечником, внутри которого выполнено шестигранное углубление. С ней инструмент используют как гайковерт, закручивают шурупы, винты, болты.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта
После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
4. Свести кулачки патрона до минимального зазора.
5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

1. Отсутствие спецовочной перчатки.
2. Мощность шуруповёрта превышает 500 Ватт.
3. Неуверенность в собственных силах.
4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Советы по эксплуатации

Не будут лишними несколько советов по правильной эксплуатации шуруповерта, которые позволят существенно продлить ему жизнь и обеспечат стабильную работу:

• шуруповерт обязательно следует беречь от воздействия воды;
• во время смены насадок необходимо выключать батарею;
• перед тем как пользоваться инструментом, его следует отрегулировать;
• если он долго не используется, то время от времени использовать шуруповерт для разрядки аккумулятора;
• не будет лишним иметь и несколько запасных батарей на случай выхода из строя основной.

В целом следует сказать, что демонтаж и замена патрона в шуруповерте может быть выполнена любым мужчиной, даже который никогда не имел опыта обращения с подобными инструментами, без особого труда.

О том, как снять патрон на шуроповерте, смотрите в следующем видео.

Наиболее частой поломкой шуруповертов является заклинивание патрона. Если вы столкнулись с ситуацией, когда в шуруповерте Хаммер заклинило патрон для начала необходимо разобраться с типом поломки.

Зажимной патрон не закрывается

Типичная поломка, особенно в случаях, когда в работе используется сверло крупного диаметра. При разжимании удерживающих кулачков, например при использовании сверла максимального диаметра, рассчитанного для данной модели шуруповерта, бывают ситуации, когда устройство разжалось, но сводить зажим не хочет. При этом патрон вращается, но работа парализована. Также распространенной поломкой считается неравномерное зажатие кулачков, при котором нарушена фиксация сверла.

Алгоритм решения проблемы: вовнутрь патрона заливается смазка, например WD-40. Дается время для ее проникновения в труднодоступные места, обычно достаточно 5 минут. Для ускорения процесса можно прогреть патрон феном. Далее кулачки простукиваются с разных сторон резиновым молотком.

Как вариант, можно после процедуры смазки зажать переднюю часть патрона шуруповерта в тиски, а верхнюю при этом попытаться зажать с усилием разводным ключом.

Напоминаем, что зажимной механизм патрона – это неотъемлемый компоновочный узел, позволяющий использовать в работе сверла различного диаметра. Если в шуруповерте Хаммер заклинило патрон рекомендуем обращаться в сервисный центр.

>

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

• Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
• Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Виды патронов

Отметим, что патрон для шуруповерта может быть разных видов.

Обычно их делят на три категории:

• быстрозажимные, которые могут быть одно- и двухмуфтовыми;
• ключевые;
• самозажимные.

Первые и третьи между собой довольно похожи. Разница лишь в том, что последние осуществляют фиксацию изделия в автоматическом режиме. Если в инструменте имеется блокиратор, то лучше будет применять одномуфтовые решения, а при его отсутствии лучше использовать двухмуфтовые варианты.

Но также при одномуфтовом решении его можно зажать при помощи одной руки, а в другом случае требуется использовать обе руки.

Что само-, что быстрозажимные модели предназначены для современных решений. Например, для тех же пневматических шуруповертов.

Если говорить о ключевых вариантах, то они не столь удобны в эксплуатации, зато максимально надежны. Они хорошо зажимаются и более устойчивы к нагрузкам ударного типа. Если цилиндр планируется применять часто и интенсивно, то лучше брать устройство с ключиком.

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

• кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
• быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

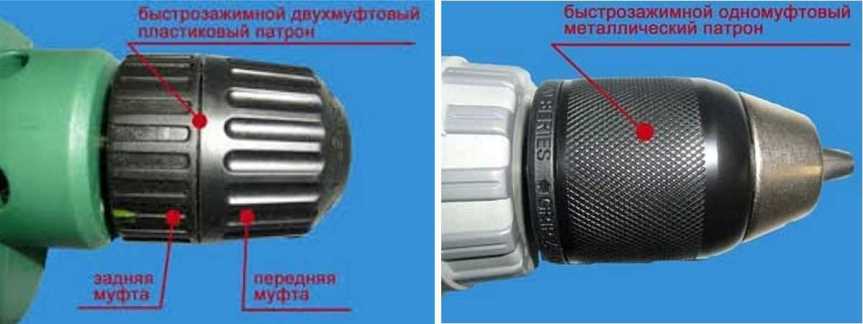

Разновидности быстрозажимных патронов

Такие патроны бывают:

• одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
• двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

• резьбовой;
• с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

• Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
• Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

1. Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
2. Установить внутрь насадку хвостовой частью
3. Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

https://youtube.com/watch?v=6lGzolgnx4w%3F

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg

https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

• конус Морзе;
• резьбовое соединение;
• фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.
