Электродвигатель для точильного станка или наждака
Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.
Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д. Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.
При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.
Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт
Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня
Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.
Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.
Точильный станок
Первое, на что стоит обратить внимание после осмотра отслужившей свой век домашней стиралки – двигатель. Мощности и оборотов у него вполне хватает для изготовления самодельного точила. Сложных доработок здесь не потребуется
Сложных доработок здесь не потребуется.
Для вала нужно сделать насадку-переходник, на которой будет крепиться точильный круг. Если на посадочном месте предусмотреть дополнительную «шейку» для отрезного круга, то вместе с точилом мы получим отрезной станок. Им можно резать не только пластиковые трубы, но и металл (арматуру, лист или уголок).
Как видно на фото, двигатель стиральной машины крепится к станине с помощью четырех скоб. Выключатель для него снят с той же самой стиралки. В качестве основания использован обычный обрезок толстой доски. Вариант получился вполне приемлемый, особенно если учесть его мобильность и простоту изготовления (не требуется сварка).
Вот еще один аналогичный вариант использования двигателя для установки точильного и отрезного кругов. Насадив на общий переходник, их зажимают гайкой с левой резьбой.
Ловчий пояс для деревьев: инструкция по изготовлению
Другие самоделки на основе схемы точила
Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки. Это может быть:
- Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.
- Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.
Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.
А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами:
- Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
- Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
- В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.
Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
- многослойная фанера толщиной 10 мм и более;
- выключатель и провод;
- болты со шляпкой под потай;
- шурупы;
- деревянный брусок 40х40 мм.
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.
Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
https://youtube.com/watch?v=w6RRIT-3jIQ
Циркулярная мини-пила: инструкция по изготовлению
Основание для мини-циркулярки
Для изготовления подобных самоделок понадобятся:
- две металлические пластины;
- деревянный брус;
- шпиндель от велосипеда;
- звездочка;
- цепь.
Устройство циркулярной пилы с отдельным двигателем.
Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.
Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.
Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу
Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы
При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы
Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы
Установка двигателя
Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.
В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.
Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Схема устройства циркулярной пилы
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
- Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
- При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
- После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
- После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
- Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
- Другой провод коллектора требуется подсоединить к сети на 220 В.
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
- Один из проводов катушки соединяем с одним из проводов якоря.
- Другой подключаем к сети.
- Второй провод якоря подсоединяем к диммеру.
- Другой выход диммера подключаем к сети.
- Пробуем запустить двигатель.
Двигатель от старой стиральной машины для токарного станка
Самостоятельно собрать токарный станок – это дело не сложное. Требуется лишь на основе вала мотора от старой стиральной машинки зафиксировать переходник. Переходник не стоит закреплять капитально. Лучше, чтобы он был съемным, поскольку так токарный станок станет многофункциональным, с возможностью вытачивать детали, точить ножи – точильным кругом, заниматься резкой металла и пластиковых труб с помощью отрезного круга, пользоваться другими насадками. На фото представлены возможные насадки.
Не стоит фиксировать данную самоделку на прочной основе. Чтобы работа была более удобной, ее рекомендуется сделать переносной. Основой послужит толстая прочная доска. Для закрепления получившегося токарного станка рекомендуется использовать скобы, которые прикручиваются на основу с помощью болтов от стиральной машины. Может использоваться обычный выключатель, или от стиральной машинки.
Стол для ручной циркулярки
Конструкций самодельных распиловочных столов для ручных циркулярок множество, но большинство из них плоды творческого поиска и/или самовыражения. Впрочем, вполне работоспособные. Однако оптимальные варианты для тех кому надо не сделать и показать, а работать на нем, просматриваются достаточно ясно.
Это – откидной распиловочный стол для ручной циркулярной пилы (слева на рис.). Столешница – ламинированная фанера от 12 мм; царги высотой от 400 мм – мебельная ЛДСП 16-24 мм. Делать царги составными из досок нежелательно, нужной жесткости стола не получится. Свесы столешницы – 30-60 мм.
Конструкция распиловочного стола для ручной циркулярной пилы
Конструкция столешницы циркулярного стола показана справа на рис. Сквозные пазы под выход пильного диска (можно один паз) вырезаются шириной 6-10 мм. Особой точности при этом не требуется, т.к. упор (см. ниже) выставляется на распиловку по пильному диску. Размеры столешницы можно менять произвольно (до прим. 900х1200 мм из 16 мм фанеры). Фиксация в рабочем положении (узел С на рис.) – винтами М8 с гайками-барашками. Узел вращения (поз. В) – отрезок трубы (можно пластиковой). Его крепление к столешнице – можно винтами с потайными головками через сквозные отверстия.
Вместо петель – Г-образные куски прута D8; небольшой люфт в трубе на качество распиловки не влияет. Каждая «петля» дополнительно сгибается в вертикальной плоскости под углом 30-45 градусов. На длинных палочках «Г» нарезается резьба, и они крепятся в царге парами гаек с разрезными шайбами. Крепежные отверстия в царге лучше размечать по месту, вставив «петли» в трубу и уложив столешницу на основание.
Упор
Делать массивный скользящий упор для заготовки, как на поз. 3б на большом рис. в начале, не обязательно. Его (упор) лучше изготовить из отрезка стального уголка от 40х40, обрезав вертикальную полку как показано здесь на рис. (вид сзади).
Конструкция скользящего упора из стального уголка для самодельного циркулярного стола
Крепится такой упор к столешнице струбцинами, а выверять его параллельность пильному диску нужно в любом случае; делается это слесарным угольником с миллиметровыми делениями.
Крепление инструмента
Крепление ручной циркулярки в распиловочном столе в зажимах
Циркулярка крепится к исподу столешницы диском вверх. Если инструмент не гарантийный, а потеря глубины реза несущественна, в башмаке пилы сверлятся 4 отверстия D8, и крепится она сквозными винтами с головками впотай. Весьма желательно между башмаком и столешницей проложить 1-2 мм резину (напр., от автокамеры), качество реза заметно улучшится вследствие гашения вибраций инструмента. Если же потери глубины реза необходимо свести к минимуму, в столешнице делают сквозной вырез под башмак инструмента, пилу крепят к стальному листу толщиной 3-6 мм, а его – в прямоугольной лунке на лицевой (рабочей) поверхности столешницы (см. рис. слева). Но лунку придется выбирать ручным фрезером по дереву, стамеской точно заподлицо не получится.
Если инструмент гарантийный или арендный, потери глубины реза неизбежны, т.к. дырявить башмак пилы нельзя. На такой случай известен вариант крепления пилы в зажимах (см. след. рис.). Для регулярной работы в больших объемах не годится, но сделать можно быстро и день-два ровно попилить получится.
Крепление ручной циркулярной пилы в распиловочном столе с минимальной потерей глубины реза
настольного домашнего:
Самоделки из двигателя от стиральной машины
Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.
Доработка электродвигателя
Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.
Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.
Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.
Наждак
Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.
Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.
Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».
Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр
Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже
Токарный станок
Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:
- передняя бабка, закрепленная непосредственно на валу электромотора;
- задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
- подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).
Пилорама
Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.
Корморезка
Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.
Циркулярная пила
С помощью циркулярной пилы получится легко резать доски, фанеры и многое другое.
Для основы необходимо использовать металлический стол. К нему нужно прикрепить несколько уголков. К ним в дальнейшем прикрутится двигатель.
Для удобства и безопасности пользования станком в удобном месте устанавливается тумблер. Если мотор заклинивает, то его сразу же получается выключить.
Над двигателем прикручиваются пластины из фанеры. Благодаря этому на него не будет сыпаться стружка. Из фанеры вырезаются маленькие детали и фиксируются саморезами. Циркулярная пила готова.
При работе даже с самыми простыми конструкциями лучше предварительно подготовить документацию по проекту. Благодаря такому подходу минимизируются ошибки при сборке.
Самодельный дровокол с электромотором – популярная конструкция
Существуют три вида дровоколов с электроприводом:
- Гидравлический колун. Электродвигатель используется в гидронасосе;
- Реечный дровокол;
- Дровокол конусный.
На последнем остановимся подробней. Это самый недорогой вариант приспособления, отсюда популярность и массовое применение в домашнем хозяйстве.
Существует множество предложений колунов промышленного изготовления. Ценовая категория зависит от мощности и удобства использования.

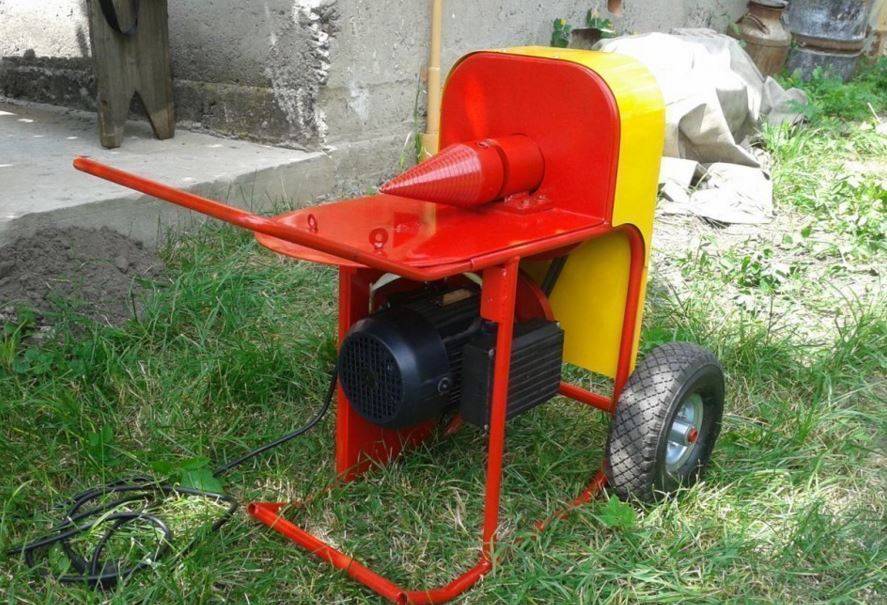

Причем именно винтовой (его еще называют – дровокол морковка, из-за характерной формы рабочей насадки) пользуется повышенным спросом. Помимо готовых станков, изготовители предлагают отдельно конус винт, поскольку это самая сложная часть конструкции.
Для оценки сложности изготовления – приводим чертеж конуса. Размеры и шаг резьбы указаны произвольно, это не универсальные показатели.
На простом токарном станке такой инструмент не выточить. К тому же шаг резьбы рассчитывается под обороты вращения вала. Многие самодельщики для удешевления не устанавливают редуктор, и крепят конус для дровокола непосредственно на вал двигателя. При таком исполнении шаг должен быть мелким, а сама резьба неглубокой.
В конструкциях с редуктором напротив, применяется глубокая резьба с крупным шагом.
Это делается для уравнивания производительности конструкций с разной скоростью вращения вала. К тому же без редуктора и с высокими оборотами, крутящий момент на двигателе будет низкий. Соответственно мелкая резьба позволит легко вкручиваться в твердую древесину.
Конус – единственная деталь самодельного дровокола, которую следует приобрести у профессиональных производителей. Помимо правильной формы и рассчитанной резьбы, металл винта должен быть закален по определенной методике. Заготовка нагревается до 840° – 860°, и выдерживается в печи 30 минут.
Затем погружается в подсоленную воду. Повторить процедуру с использованием газовой горелки можно лишь при диаметре конуса менее 50 мм.
После приобретения необходимых компонентов, вы можете изготовить винтовой дровокол своими руками. Сборка станины не представляет особой сложности. Следующий элемент, который вы вряд ли создадите своими руками – электродвигатель.
Обычно используют мотор, который удалось достать бесплатно или недорого купить. Типичный донор в таких случаях – старая стиралка.
