Односкатная крыша: устройство конструкции стропильной системы, инструкция как сделать, видео и фото

Основные типы существующих кровель

Виды кровель, используемые в строительстве очень разнообразны. Основных типов, которые пользуются популярностью у строителей, пять:

1. круглая;
2. односкатная;
3. двухскатная;
4. шестискатная или ломаная;
5. четырехскатная или шатровая (конверт).

Особой любовью у профессионалов строительного дела пользуется шатровая крыша. Это можно объяснить тем, что строение с шатровой кровлей имеет презентабельную внешность. Кроме того, она обеспечивает строению значительное укрепление.

Еще одним огромным плюсом шатровой крыши является ее экономичность в исполнении. Это объясняется отсутствием фронтонов и использованием коротких балок, что позволяет закупить меньше строительного материала и сэкономить на этом.

К тому же шатровая крыша имеет отличное водоотведение из-за наклона скатов, срок эксплуатации материалов для кровли благодаря этому значительно увеличивается.

Как рассчитать угол уклона кровли

Чтобы обеспечить долгосрочную эксплуатацию и надежность строящейся крыши нужно изначально, еще на этапе планирования строительства кровли, правильно рассчитать ее уклон. Его размер зависит не только от конструктивных особенностей крыши, но и от типа, используемого на ней для покрытия стройматериала:

1. При подсчете угла уклона крыши нужно учитывать климатические характеристики местности, в которой проводится ее установка.

Это тоже важно знать: План кровли – составление и оформление

Учет климатических особенностей местности

Чем суше и теплее в месте возведения крыши, тем более пологой она может быть. Увеличение угла уклона скатных поверхностей, приведет к сокращению накопления снежных масс на крыше, следовательно, и снеговая нагрузка на кровлю будет сведена до минимума.

Однако у этого увеличения есть и обратная сторона. Больший угол ската крыши приводит к росту ветровой нагрузки, поэтому слишком крутую кровлю нельзя использовать в местах с преобладающими ветрами. Чаще всего уклон скатных поверхностей крыш находится в диапазоне 10° — 60°.

1. Увеличивая угол ската крыши, значительно возрастает общая стоимость ее строительства.

Например, возводя крышу со скатным уклоном в 60°, материальные расходы увеличиваются в два раза, по сравнению с возведением плоской кровли. У крыши с наклоном 45°, будут в 1,5 раза расходы выше общей стоимости аналогичной плоской.

1. Рассчитывать кровельный уклон необходимо как отношение между ½ заложения и общей высотой до конька, в этом случае уборка с кровли снежных масс не составит особого труда.
2. Также необходимо учитывать, что в ендове наклон делается не менее 1%. Также нужно помнить, что если кровельный уклон планируется менее 10°, а кровля покрыта слоем гибких стройматериалов, то обязательно уложить для защиты на ее поверхность слой крошки – гравийной или каменной.

Толщина этого гравийного слоя делается не менее 1 см, а аналогичного слоя из каменной крошки — 0,3 см.

Для металлочерепичного или шиферного покрытия между настилами стыки необходимо обязательно герметизировать.

Рассчитывая угол ската крыши, необходимо учитывать, что от размера угла скатных поверхностей будет зависеть вид отведения атмосферной влаги.

Водоотведение в таких случаях бывает наружным (неорганизованным), и внутренним (организованным), а также смешанным.

Важно: необходимо помнить: отсутствует такое обустройство кровли, при котором удовлетворяются одновременно все требования, связанные с особенностями климата. Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость

Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость

Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость.

Кровля из натуральной черепицы

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Расчет кровли из профтрубы

Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.

При подсчетах нужно учитывать огромное количество нюансов:

• Размеры будущего сооружения.
• Состав и физические свойства почвы, на которой будет стоять постройка.
• Ветровые нагрузки и специфика местного климата.
• Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
• Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
• Специфические требования к безопасности здания и др.

Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.

Общие рекомендации таковы:

• Если сооружение имеет ширину менее 4,5 метров, для его постройки можно выбрать трубу с размерами поперечного сечения 40х20х2 мм, где 2 мм – толщина металла.
• Для построек шириной 4,5-5,5 м оптимальным вариантом будут металлические конструкции с размерами 40х40х2 мм.

  Этого будет достаточно, чтобы кровля смогла выдерживать эксплуатационные нагрузки.

• Труба 40х40х3 мм чаще используется при строительстве навесов и крыш шириной более 5,5 м. В качестве альтернативы можно выбрать прямоугольную трубу с меньшей толщиной стенок – 60х30х2 мм.

Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.

Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.

Угол наклона определяют в зависимости от материала кровли:

• Для рубероида оптимальное значение – 5 градусов.
• Для профнастила, металлочерепицы и шифера – 20, 25 и 20-35 градусов соответственно.

Устройство стропил

Стропильная система – каркас или скелет кровли односкатной крыши и не только. Расположение стропил определяет прочность и устойчивость крыши, а также придает дополнительную жесткость кровле, не давая прогнуться под весом осадков. Задача стропильной системы – распределение нагрузки на опоры посредством стоек и прогонов. Расчет конструкции крыши при составлении проекта предполагает наличие запаса прочности для района строительства и условий эксплуатации. Проектирование крыши должно учитывать:

• толщину внешних, внутренних стен;
• длину, ширину здания;
• толщину перекрытий чердака;
• размер пролетов стропильной системы;
• особенности экстерьера здания;
• особенности материалов для обустройства крыши.

Простая стропильная система состоит из:

• опоры, основания;
• стоек, формирующих каркас;
• «ног» — верхней части стропил;
• обрешетки – подложки для пароизоляции, гидроизоляции, кровельного материала.

В качестве материала стропильной системы односкатных и многоскатных крыш предпочтительна древесина хвойных пород. В капитальных сооружениях используются металл, железобетон. Толщина брусьев системы определяет ее прочностные характеристики и долговечность. Оптимальная толщина доски – 50 мм, ширина – 150 мм. Обрешетка изготавливается из бруска размером 50*50 мм.

Кирпичные постройки предполагаю монтаж стропил с опорой на мауэрлат – конструкцию, монтируемую на опорных стенах. Мауэрлат изготавливают из цельного бруса размером сечения 150*150 мм. Допускается составной мауэрлат из отрезков бруса длиной менее 1 м. Соединение отрезков исполняется по схеме «шип-паз».

Существуют стропильные системы, не предполагающие дополнительных опор. Подобные конструкции используются при длине пролета не более 4,5 м. Стропила в таком случае опираются на обе стены, угол задается разницей в перепаде высоты стен.

Пролеты длиной более 4,5 м нуждаются в дополнительных опорах. Таковыми являются стойки и подкосы. Задача опор – перенаправление нагрузки системы на ее опорные части – стены, перегородки, колонны.

Подкосы используются при больших (от 25 градусов) углах наклона крыши. При такой величине угла повышается парусность и, следовательно, снижается устойчивость к воздействию сильного ветра. Подкос устанавливается под углом 45 градусов к стойке. Усилить конструкцию можно путем обустройства прогонов-перекладин, связывающих «ноги» стропил. Использование подкосов и прогонов повышает общую надежность и долговечность конструкции, снижает нагрузку с основной поверхности крыши, передавая несущим стенам.

Как сделать односкатную крышу для дома или для пристройки

Монтажные работы выполняются в следующей последовательности:

1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

Способы фиксации профиля

Самый надежный способ фиксации металлических профилей – аргоновая или углекислотная сварка. Сварные швы, созданные в защитной газовой среде, обладают достаточно высокой прочностью и долговечностью. Правильное выполнение сварочных работ позволит исключить вероятность случайного разрушения металлического каркаса односкатной кровли.

В качестве крепежных элементов при отсутствии сварочного оборудования можно использовать болты, клепки или крабы

Болтовое соединение имеет важное преимущество – в процессе фиксации элементов можно с высокой точностью контролировать усилие затяжки, особенно при наличии динамометрического ключа. Для предотвращения люфтов и самопроизвольного ослабления болтовых соединений также необходимо применять металлические шайбы или контргайки

При использовании клепок регулировать прочность креплений невозможно: их просто заклепывают до упора. Кроме того, такой способ фиксации неудобен при последующей разборке каркаса – например, если сооружение необходимо снести, модернизировать или переместить. Краб-системы применяются при сооружении относительно легких конструкций

Их уместно использовать для соединения труб диаметром/шириной до 25 мм.

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.

   Прежде всего, в верхней части стены устанавливаются брусья

2. В качестве опоры для брусьев применяется мауэрлат.
3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.

   Стропила будут использоваться в качестве опоры для кровельного покрытия

5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

1. Первый лист надо устанавливать в месте свеса над фронтоном.
2. В первом ряду монтируется ещё 2 листа.
3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной частиВажно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну. Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов

Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Монтаж односкатной крыши – пошаговая инструкция

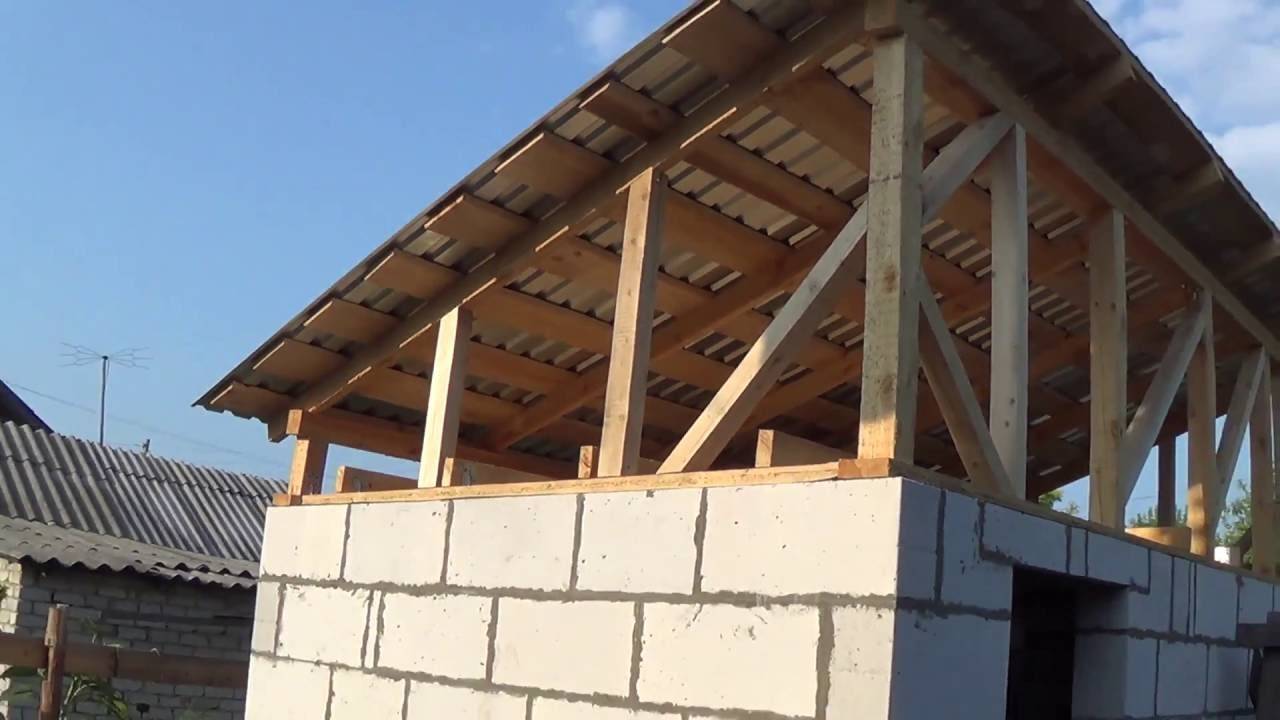

1. Установка стропильной системы

установка несущих элементов крыши (стропил) на стены, которые находятся на разных уровнях. Исключение абсолютно плоские кровли;

изготовление треугольных ферм, объединяющих в себе стропило, балку и стойку. Такая конструкция может быть изготовлена, если стены находятся на одном уровне.

Первый вариант установки стропил более дешевый, поскольку упрощает монтаж и снижает расход древесины. Но, в данном случае требуется поднять несущую стену на нужную высоту. Чтобы упереть в нее верхнюю часть стропильной ноги.

Второй, наоборот, увеличивает расход древесины. Но снижает сроки монтажа и упрощает работу, потому, что монтаж треугольников может быть выполнен на земле. С другой стороны, для того, чтобы поднять уже готовые треугольники, нужны специальные приспособления.

На качество монтажа или сроки эксплуатации стропильной системы выбор способа не влияет. Таким образом, окончательный выбор за застройщиком.

Второй момент, который важен при строительстве крыши – это устройство стропильной ноги. А точнее, необходимости использовать подкосы (дополнительные опоры). Количество и место установки подкосов зависит от:

1. расстояния между стеной и местом примыкания кровли;
2. длины стропильной ноги;
3. веса стропильной ноги (вида древесины и ее диаметра, сечения);
4. угла наклона кровли;
5. вида кровельного материала;
6. вида теплоизоляционного материала.

2. Установка мауэрлата

Мауэрлат – это дополнительный элемент, позволяющий равномерно распределить нагрузку на несущие стены. На него опирается нижний край стропильной ноги.

Мауэрлат устанавливают на несущую стену или между балками и надежно крепят.

Материал, из которого построена несущая стена, определяет вид применяемого крепежа:

для кирпичных строений нужно использовать отожженную проволоку;

для зданий из пористых материалов – арматуру, длиной равной 2/3 ширины блока;

для сруба из бруса – анкерный болт. Но часто верхний венец играет роль мауэрлата;

Совет. Чтобы защитить мауэрлат от влаги нужно положить его на рубероид или другой изоляционный материал.

3. Установка балок перекрытия

Стоит отметить, что стропильная нога, может опираться на балки перекрытия. Тогда шаг установки балки должен соответствовать расчетному шагу монтажа стропил.

Крепление стропильной ноги к балке показано на рисунке.

Вне зависимости от варианта, нога устанавливается на мауэрлат посредством запила. Который нужно выполнить точно, чтобы зазор между ногой и мауэрлатом был минимален.

5. Монтаж обрешетки односкатной крыши

Шаг обрешетки зависит от вида кровельного материала. Крепится доска обрешетки к стропильной ноге гвоздями.

Совет. Для односкатных крыш на мансардном этаже нужно заранее продумать место установки мансардного окна. В этом месте обрешетка не нужна, зато требуется установить две горизонтальные перемычки для более надежного крепления окна. Перемычки выполняются из того же материала, что и стропильная система.

Строительство односкатной крыши – видео

6. Утепление односкатной крыши

Выполняется любым теплоизоляционным материалом.

Последовательность утепления:

• крепление гидроизоляции. Пленка крепится внахлест строительным степлером;
• укладка утеплителя;
• выполнение контрооберештки. Она нужна, чтобы пленка пароизоляции не касалась утеплителя;
• укладка паробарьера.

Совет. Эффективнее использовать мягкий утеплитель, он лучше заполняет пустоты и более простой в монтаже.

При минимальном уклоне кровли лучше использовать сыпучие утеплители – керамзит или опилки. Даже при затекании воды этот материал не намокает.

7. Монтаж кровельного материала

Выполняется в соответствии с требованиями, которые выдвигает производитель материала. Рекомендуем ознакомиться с технологией монтажа металлочерепицы и ондулина.

Профилактика ошибок и повреждений

Односкатная кровля прослужит дольше, если периодически производить осмотр ее основных элементов. Неверный расчет, неправильный монтаж или повреждение влагой могут привести к необходимости усиления или замены части стропильной ноги или другого элемента. Иногда древесину поражают грызуны или древесные жучки. В зависимости от степени повреждения нужно либо обработать дерево, либо полностью/частично его заменить.

Время от времени нужно удалять мусор, скопившийся на скате кровли. Ведь лишний вес ей абсолютно ни к чему. Он только будет задерживать снег, и увеличивать нагрузку на крышу.

Заключение

Нюансы при составлении плана

Этот рабочий момент всегда осложняет задачу. Чтобы сделать правильные расчеты, надо посоветоваться с опытными кровельщиками или воспользоваться строительным калькулятором, который можно отыскать в интернете. В любом случае крыша не является сложной и никаких проблем с расчетами и составлением плана не должно возникнуть

На какие монеты стоит обратить внимание:

1. На величину диаметра бруса влияет размер крыши. По технологии длина стропил определяет высоту всей кровельной конструкции. Ширина между балками составляет от 50 до 100 см. Если применяются брусья с мелким сечением, то необходимо делать маленький шаг.
2. Кровельное покрытие влияет на количество и толщину досок. Допустимый размер обрешетки под металлическую черепицу составляет 30 см, а для шифера — 45 см. Под гибкую черепицу делают подложку в виде листов ДСП, поскольку материал наплавляемый, никаких щелей быть не должно.
3. Количество минеральной ваты подбирается исходя из площади всей крыши. Количество доски для торцевой планки подбирается от определенного числа периметра конструкции, например: периметр составляет 25 м, следовательно, количество досок должно быть равным именно такой длине.
4. Если приобретается металлическая черепица, то вместе с материалом можно обнаружить инструкцию по монтажу. Но в основном крепление выполняется по единой технологии. Гвозди или саморезы вбиваются или вкручиваются к обрешетке. Исключение составляет гибкая черепица, которая фиксируется с помощью горелки.
5. Общее количество кровельного покрытия вычисляется по площади ската. Желательно взять 5% запаса на непредвиденные ситуации.
6. Место проживания также влияет на угол наклона односкатной крыши. В условиях равнины угол должен быть пологим, поскольку в таких местах очень часто возникают сильные ветра. Угол увеличивается в том случае, если по периметру дома есть преграды для ветра: деревья и высотные строения.

Для проживания в условиях севера делается двойной слой утепления. Материал укладывается в шахматном порядке.

Преимущества и недостатки крыши односкатного типа

Подбирая вид крыши, необходимо учитывать все положительные и отрицательные характеристики каждого варианта. Ниже будут представлены особенности крыш односкатного типа.

Главные преимущества односкатной крыши: быстрый процесс ее сооружения, простота монтажа и низкий вес. Минимально допустимый угол наклона для такой крыши – 5 градусов.

Направив скат к южной стороне, можно снизить теплопотери. Невысокая парусность крыши с одним скатом обеспечивает надежность и долговечность конструкции, а также возможность ее установки в регионах с повышенной ветреностью.

Из-за плоской поверхности, односкатная крыша считается наиболее устойчивой к природным воздействиям. В случае скопления снега, он образует ровный слой, оказывающий равномерную нагрузку на всю конструкцию

Система вентиляции наклонной односкатной крыши гораздо проще двухскатной: для нее не требуются вентилируемые коньки и аэраторы. Но несмотря на простоту и универсальность для малоэтажных зданий, такая крыши имеет ограничения и недостатки.

К ним относятся:

• строго регламентированные противопожарные нормы затрудняют процесс создания чердака или мансарды;
• низкий уровень наклона не подходит для Северных регионов, где превалируют снежные осадки;
• необходимость механической очистки от снега в зимний период в случае его скопления из-за маленького угла наклона.

В зависимости от площади и конфигурации постройки, потребуется определенный вид кровли. Крыша с одним скатом может устанавливаться на жилых домах в несколько этажей, но не подходит для многоэтажных зданий.

Типы крыш и виды кровель

Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных кровельных материалов для пристройки зависит от нескольких факторов:

• Функциональной роли помещения.
• Архитектуры пристройки.
• Строительных материалов, используемых при строительстве дома.
• Кровельных материалов крыши.
• Финансовых возможностей.

Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет

Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением. Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое

Типы крыш:

Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое. Типы крыш:

• Плоская.
• Скатная (наименование зависит от количества скатов)
• Одно- и многокаскадные.
• Купольные и конические.
• Сложные (ломаная, многощипцовая и т.д.)
• Потолочные и чердачные.

Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим крышу можно соорудить разными методами, однако изначально нужно определить:

• Конструкцию дополнительного здания.
• Используемый кровельный материал.
• Особенности крыши.
• То, какими будут слои теплоизоляции и гидроизоляции.
• Финансовые возможности.
