Характеристики Патриот 5220

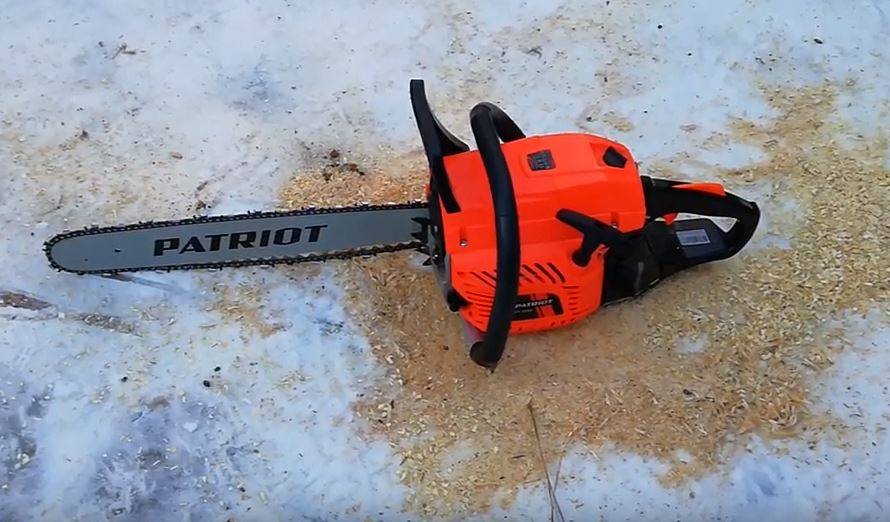

Технические характеристики бензопилы Патриот 5220, для класса полупрофессиональных бензопил, не максимальные. Мощность всего 2,5 кВт или 3,4 л.с. Объем двигателя 52 кубических сантиметра, что говорит о её высоком потреблении топлива.
Стандартная длина шины 20 дюймов (50см), допускается установка шины меньшей длины. Шаг цепи 0,325, длина 76 звеньев. Ширина посадочного паза 1,5 мм.
Баки большие, топливный 0,55 литра, масляный 0,26. Если пила работает нормально и подача масла настроена правильно, то полностью заправленные баки заканчиваются примерно одновременно.
Слабое место Патриот 5220, это вес. Пила откровенно тяжелая, в собранном и заправленном состоянии, она весит почти 9 кг.
Классификация
Наиболее распространенным классификационным признаком является область использования бензопил. Рассмотрим их основные виды.
Бытовые
Бензопилы для домашнего использования отличаются небольшим объемом (до 40 см3) силового агрегата, длиной шины 250-350 мм и малой мощностью. Эти агрегаты в основном используются в загородных домах для распиловки дров, удаления сухих веток, мелкого ремонта и строительства.
Плюсы и минусы
Компактные размеры.
Экономичный расход топлива.
Низкая цена.
Практически бесшумная работа.
Ограниченное время непрерывной работы (не более 1-2 часов).
Необходимость в пропиливании проходов с двух сторон при рубке толстых деревьев.
Быстрый износ при работе с твердыми материалами.
Полупрофессиональные
Объем двигателя в полупрофессиональных моделях составляет 40-60 см3, что позволяет работать бензопилой весь день с небольшими перерывами. Длина шин колеблется от 400 до 450 мм. Мощность агрегата этого класса составляет 2-3 тыс. Вт, что позволяет использовать бензопилу при проведении строительных работ (например, при вырезании дверных и оконных проемов, распиловке древесины в размер).
Плюсы и минусы
Возможность работать до 8 часов.
Большая вариативность цен.
Широкая область использования.
Наличие аварийного тормоза.
Легкая регулировка цепи.
Взаимодействие только с оригинальными комплектующими.
Быстрый износ при интенсивном использовании.
Профессиональные
Мощные аппараты (до 6 кВт) с длиной шин до 600 мм. Объем двигателя колеблется от 60 до 120 см3. Продолжительность работы в активном режиме — 8 часов, с небольшими перерывами — вдвое больше. Эти пилы используются для валки деревьев.
Плюсы и минусы
Хорошая мощность.
Долгая и непрерывная работа.
Наличие аварийного тормоза.
Быстрый распил толстых бревен.
Износостойкие детали.
Большая масса.
Сильная вибрация.
Высокая цена.
Patriot PT 4016 – особенности бензопилы
Эта бензопила Patriot эксплуатируется преимущественно в целях валки деревьев небольшого и среднего размеров, заготовки бревен для отопления частных домов и дач, подготовки древесины перед строительством.
Среди конструктивных особенностей инструмента следует выделить хорошую балансировку деталей, наличие механизмов для облегчения запуска мотора, эффективный инерционный тормоз. Рукоятки и переключатели бензопилы расположены в удобном для оператора месте, что существенно повышает комфорт при работе с инструментом. К основным техническим характеристикам бензопилы Patriot относится:
- Мощность – 2,2 л. с./1630 Ватт;
- Размер штатной шины – 40 см;
- Шаг пильной цепи – 3/8 “;
- Бак для подачи топлива – 310 мл;
- Объем бачка для масла – 150 мл;
- Вес в готовом для работы виде – 7,2 кг.
Комплект поставки состоит из бензопилы Патриот, документации, канистры для приготовления топливной смеси и набора ключей.
Ремонт и обслуживание
Компания Patriot имеет хорошо развитую сервисную сеть в России и странах ближнего зарубежья. В случае поломки не будет проблем с обслуживанием и запчастями, которые, кстати, стоят очень дешево. Бензопила не требовательна к качественному топливу и маслу. Большинство владельцев заливают стандартный 92 бензин. Оптимальное соотношение топливной смеси – 1:32.
Все болты расположены в удобных местах, поэтому разбирать пилу легко и удобно. То же самое касается натяжения цепи – болт расположен с боку шины. Серьезные поломки возникают редко, если правильно обслуживать инструмент. Достаточно регулярно чистить многоразовый воздушный фильтр и проверять наличие масла в бочке.
Регулировка карбюратора бензопилы Патриот 3816 своими руками
Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.
Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).
Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:
- L – винт предназначен для регулировки низких оборотов двигателя.
- H – винт предназначен для регулировки высоких оборотов.
- T – винт предназначен для регулировки холостого хода.
Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.
Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.
Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.
Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.
Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.
Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.
Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе
Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.
Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.
Какой карбюратор стоит на Патриоте 3816, его устройство
На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:
- Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
- Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
- Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
- Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
- Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.
Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.
Видео регулировки карбюратора
В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.
Инструкция по остановке бензопилы
Чтобы остановить бензопилу, необходимо отпустить рычаг газа, что будет способствовать снижению оборотов двигателя. После этого выключатель можно будет перевести в соответствующее положение.
После завершения работ в баке может остаться топливная смесь, которую следует слить в канистру. Не нужно оставлять ее в баке более пяти суток, так как это может стать причиной нестабильной работы мотора. Довольно продолжительное время может находиться в баке смазочное масло. Во время заправки следует использовать лишь оригинальные минеральные и полусинтетические масла от , которые предназначены для двухтактных двигателей. Использовать масло для четырехтактных моторов при приготовлении смеси для двухтактных двигателей запрещено.
Устройство цепной пилы Patriot PT 5220
Бензопила Patriot PT 5220 может беспрепятственно использоваться и на строительной площадке, и в лесу благодаря бензиновому 2-тактному двигателю мощностью 3,4 л/с. Его рабочий объем (объем цилиндра) увеличен и составляет 52 см3. Двигатель до остатка сжигает топливную смесь, отчего уровень выхлопных газов ниже, чем у аналогов. Общий вес устройства полных 7 кг. Состоит оно из взаимосвязанных узлов, объединённых в системы, среди которых:
- система зажигания;
- топливная;
- аварийной остановки цепи;
- лёгкого запуска;
- автоматической смазки цепи.
Внешний вид цепной пилы Patriot PT 5220 Бензопила Patriot PT 5220 включает пильную гарнитуру на основе цепей американского бренда Oregon. Для этой модели совместимой является цепь на 76 звеньев с минимальным шагом, который составляет 0,325″ и толщиной ведущего звена 1,5 мм. Поэтому несмотря на высокие технические характеристики, используется она только в домашних условиях и мелких лесозаготовительных производствах. Последнему факту она обязана большой шине в 50 см. В дополнение к основным защитным мерам – тормозу пильной цепи, выполненному в виде решётки, бензопила обустроена удобными накладками на рукоятках, которые препятствуют скольжению. Сложности в работе бензопила Patriot PT 5220 вызывает настройка инструмента, к примеру, наиболее часто выполняемая в работе операция — натяжение пильной цепи. Производится она с применением дополнительных инструментов, которые не всегда могут оказаться под рукой. Но подобные недостатки перекрываются преимуществами, среди которых наличие инерционного сцепления, блокировка рычага управления дроссельной заслонкой и проч.
Плюсы и минусы
Как и любая другая бензопила, Патриот 5220 имеет свои плюсы и минусы. Рассмотрим их подробнее. Минусы:
- Высокий вес. Пила тяжелая, работа ей длительное время отнимает много сил.
- Низкий ресурс двигателя. Патриот 5220 это бюджетная бензопила, поэтому качество деталей низкое.
- Высокий расход топлива. Причина в большом объеме двигателя и высокой мощности.
Плюсы PT 5220:
Приятный дизайн
Бензопила собрана качественно, все зазоры на корпусе практически одинаковые.
Высокая мощность и производительность, при условии использования качественной пильной гарнитуры.
Система облегченного запуска.
Возможность регулировки подачи смазки для цепи.
Удобные рукоятки.
Низкая стоимость ТО, ремонта и запасных деталей, что немаловажно для бюджетной бензопилы, которая ломается немного чаще, чем представители более дорогого сегмента.
Не богатая, но достаточная для начала работы сразу после покупки, комплектация.. На сегодняшний день, Патриот 5220 стоит в районе 7000 руб
Если взять бензопилу с аналогичными характеристиками, но более качественную, например, Штиль MS 271, то её стоимость 26 тысяч рублей, это почти в 4 раза дороже
На сегодняшний день, Патриот 5220 стоит в районе 7000 руб. Если взять бензопилу с аналогичными характеристиками, но более качественную, например, Штиль MS 271, то её стоимость 26 тысяч рублей, это почти в 4 раза дороже.
Инструкция по эксплуатации
В комплекте с пилой РТ5200 поставляется руководство, прочитав которое пользователь получит информацию о том, как правильно подготовить бензопилу к работе. Как приготовить топливную смесь.
Конечно, многие посчитают эту информацию не нужной, но как показывает практика, пользователи, которые не читают данное руководство обращаются в СЦ гораздо чаще, чем те кто изучил следующие пункты.
- Подготовка к работе.
- Техника безопасности при заправке.
- Обкатка.
- Регулировка натяжения цепи.
- Настройка карбюратора.
Также в руководстве есть информация об основных неисправностях и признаках неисправностей, которые могут появиться во время работы.
Технические характеристики
Эксплуатационные возможности этого инструмента расширены за счет большого запаса крутящего момента штатного двигателя. В базовом варианте — это двухтактный, удобный в обслуживании ДВС объемом 52 см3 и мощностью 3,4 л.с.
Силовой агрегат работает на смеси высокооктанового автомобильного бензина с маслом для двухтактных малолитражных моторов. Топливо поступает в карбюратор из встроенного бака объемом 550 мл.
В конструкции этой модели использованы преимущества:
- специальной обработки изготовленных из кованой стали деталей кривошипно-шатунного механизма;
- нанесение на поршень и зеркало цилиндра износостойкого покрытия;
Эти технологии позволяют увеличить заводской ресурс силового агрегата практически наполовину.
Режущий узел состоит из 20 дюймовой направляющей шины, изготовленной из стали с небольшим коэффициентом трения. Гарнитура комплектуется цепью известного прочностью и долговечностью своей продукции бренда Орегон.
Реальный срок службы твердосплавных аналогов в 3-4 раза выше, но их применение ограничивается высокой стоимостью и необходимостью заточки на специальном оборудовании.
Перегрев и форсированный износ цепи устраняется подачей смазочного состава из внутреннего маслобака емкостью 260 мл. Смазка производится в автоматическом режиме, что создает для гарнитуры достаточно комфортные условия работы. Ось ведомой звездочки шины смазывается в индивидуальном порядке после наработки 8-10 часов.
Устройство режущего аппарата позволяет использовать мощность силового агрегата с минимальными потерями. Применение масляных суррогатов и дешевых заменителей, как правило, отрицательно сказывается на производительности насоса и четкости работы смазочной автоматики.
Список наиболее популярных моделей бензопил Патриот
PT 3818
Это неплохая бытовая модель, стоимость которой составляет около 8 тысяч рублей. Устройство удобно в использовании и обладает небольшим диаметром шины. То есть, можно пилить тонкие ветки, кустарники и небольшие деревья.
Вот основные достоинства этого инструмента:
- Легкий вес.
- Хорошая балансировка.
- Используется мотор Walbro, что гарантирует долгий срок эксплуатации.
- Есть тормоз цепи.
- Смазка цепи осуществляется автоматически.
- Виброизоляция облегчает работу.
- Достаточно большой бак (0,21 литра) позволяет долго работать без дозаправки.
PT 445 The One
Это универсальный инструмент с достаточно широким спектром использования.
К его основным достоинствам можно отнести:
- Надежное крепление крышки воздушного фильтра с помощью специальных фиксаторов.
- Улучшенная система очистки воздуха.
- Крышки бака легко можно открутить с помощью отвертки.
- Есть праймер прокачки для быстрого «холодного» запуска.
- Выключатель достаточно большой.
- Низкая стоимость (около 6 тысяч рублей).
PT554 PRO
Это полупрофессиональный инструмент, который можно купить на рынке примерно за 14 тысяч рублей. У него большой запас прочности, отличная балансировка, а также приятный дизайн.
Пользователи отмечают следующие достоинства у этой бензопилы:
- Наличие системы Easy Start.
- Есть праймер для «холодного» запуска.
- Инерционный тормоз цепи гарантирует безопасную работу.
- Широкое основание рукояти на задней панели позволит защититься от непредвиденных случаев.
- Работа при температуре до – 40 градусов.
- Пильная гарнитура Oregon.
PT6220
Еще одна полупрофессиональная бензопила Patriot, которая отлично справляется с большинством поставленных задач. Ее можно использовать для заготовки дров и во время строительства. У нее большой запас мощности, однако инструмент достаточно шумный. Его цена не превышает 15 тысяч рублей на рынке.
Многие пользователи ценят эту модель за:
- Эргономичную ручку. На ней находится рычаг управления скоростью бензопилы и кнопка выключения, чтобы предотвратить случайное срабатывание устройства.
- Есть боковая рукоятка, чтобы было удобнее держать агрегат.
- Отличная балансировка.
- Высокая производительность благодаря использованию мощного двигателя.
- Шина и цепь Oregon. Это гарантирует длительный срок эксплуатации.
- Есть инерционный тормоз цепи.
- Бак для топлива на 0,35 литра.
- Для возможности долго работать предусмотрена виброизоляция.
PT541 PRO
Это устройство тоже можно отнести к полупрофессиональным. Стоимость его чуть больше 10 000 рублей.
Многие пользователи пишут положительные отзывы об инструменте, указывая на следующие преимущества:
- Система Easy Start.
- Наличие системы воздушного охлаждения мотора.
- Есть праймер.
- Предусмотрен инерционный тормоз цепи.
- Широкое основание задней рукоятки.
- Возможность эксплуатации до -40 градусов.
- Использование пильных гарнитур Oregon
PT 3816 Imperial
Данное полупрофессиональное устройство мощности 2 л.с. позволит быстро заготовить дрова на зиму и решить другие текущие проблемы, где необходима бензопила. Купить можно этот инструмент примерно за 8 000 рублей.
К основным преимуществам можно отнести:
- Демократичную цену.
- Эргономичный дизайн.
- Наличие системы Easy Start.
- Виброизоляцию.
- Бак для топлива на 0,21 литр.
- Хромирование стенок цилиндров, что снижает трение элементов и продлевает срок эксплуатации изделия.
- Хорошую балансировку.
Некоторые пользователи в отзывах отмечают, что это неплохая бензопила за свои деньги, но у нее есть несколько недостатков:
- Большой расход топлива и цепного масла.
- Выключатель находится возле руки, поэтому можно случайно его задевать.
Ремонт: описание популярных неисправностей и их устранение
Двигатель бензопилы не набирает обороты, глохнет. Необходимо проверить положение воздушной заслонки, проверить плотно ли она прилегает к корпусу. Проверить и почистить воздушный фильтр, если он засорен.
В некоторых партиях, бензопилы Патриот 3816 имело место неправильное расположение заборного шланга в бензобаке. Соответственно при неполном баке, наблюдается расход топлива. Во время горизонтальных пропилов бензопила отказывается работать. Эту проблему можно решить самому. Достаточно удлинить штуцер в бензобаке и направить его в нужную сторону. На новых моделях производители исправили этот недостаток.
Так выглядит вышедший из строя поршень бензопилы
Линейка Garden Home
В 1999 году, когда бензопилы Патриот появились на рынке России, они продавались под брендом Garden Home (Гарден Хоум), т.к. производитель не мог находиться под своим родным брендом. Компания Гарден Хоум стала своего рода проводником для Патриота на рынок России. В 2013 году компания Патриот получила возможность продавать инструменты под своим брендом, после чего фраза Garden Home полностью исчезла из названия бензопил.
Часто мы получаем вопросы от наших посетителей, в которых просят объяснить, чем отличаются бензопилы серии Garden Home от Patriot. Ответ – ничем! Все это сделано из-за маркетинговых и правовых соображений.
Комплектация и оснащение
Уже в стандартной комплектации, бензопила Патриот 5220 оснащена системой Easy Start, которая более чем на 60% снижает усилие необходимое для запуска бензопилы. Система работает за счет пружины установленной в стартере, которая принимает нагрузку, усиливает её и одновременно смягчает движение стартера. Easy Start делает запуск комфортным и мягким.
Еще одно улучшение Патриот 5220, это специальный долговечный фильтр воздуха.
Обычно фильтра быстро загрязняются, особенно при длительном использовании без надлежащего обслуживания, этому способствует низкое качество материалов и высокая загрязненность воздуха. Фильтр Патриот 5220 имеет несколько степеней очистки и надежное крепление к корпусу, за счет этого исключена возможность проникновения в карбюратор и далее в двигатель, загрязненного воздуха.
Важно! Чистый воздух, это гарантия долговечности ЦПГ (цилиндропоршневой группы), т.к. любые загрязнения, попадающие на поверхность цилиндра и поршня, работают как абразив и увеличивают износ трущихся деталей. Также, оснащение бензопилы Партнер включает в себя:
Также, оснащение бензопилы Партнер включает в себя:
- Зубчатый упор.
- Эргономичные и удобные рукоятки.
- Цепь и пильную шину Орегон, отличающуюся высокой производительностью и надежностью.
- Эргономичный рычаг управления положением воздушной заслонки.
- Систему быстрого доступа к воздушному фильтру и свече зажигания.
Комплектация бензопилы не отличается от комплекта поставки инструментов конкурентов.
Пила продается в фирменной коробке, на которой имеется вся информация о производителе и характеристиках. Вместе с ней поставляется защитный чехол шины, набор инструментов первой необходимости и емкость для приготовления топливной смеси.
Важно! Если вы решили стать владельцем бензопилы Патриот 5220, советуем приобрести средства индивидуальной защиты для глаз и органов слуха, т.к. в комплекте с пилой набор СИЗ, не поставляется. Внешне бензопила выглядит приятно
Качество деталей корпуса хоть и не самое высокое, но все же достаточное. Крышки бензинового и масляного баков имеют отливы и могут открываться при помощи отвертки
Внешне бензопила выглядит приятно. Качество деталей корпуса хоть и не самое высокое, но все же достаточное. Крышки бензинового и масляного баков имеют отливы и могут открываться при помощи отвертки.
Это достаточно удобно, т.к. в процессе работы в баках повышается давление, и крышки тяжело открываются.
Заключение
Пила Патриот, надежная, не дорогая и практичная бензопила. Её можно ремонтировать самостоятельно или в сервисном центре. Мощности двигателя достаточно для выполнения любых задач по дому и не только. Стоимость бензопилы 5200, её характеристики и качество сбалансированы в пользу покупателя, что делает покупку выгодной.
