Чертежи ножей с размерами для изготовления своими руками

Процесс изготовления ножа

Можно сделать охотничий нож своими руками, он будет отличным помощником и другом при туризме, рыбалке и других подобных мероприятиях. Для изготовления вам понадобятся инструменты и материалы описанные выше.

НЕ ЯВЛЯЕТСЯ ХОЛОДНЫМ ОРИЖИЕМ!
В статье идет речь об изготовлении хозяйственно-бытового предмета. Представленный пример изделия не является холодным оружием по всем критериям. Статья не содержит материалы подходящие под часть 7 статьи 15.1 Федерального закона от 27.07.2006 № 149-ФЗ. На ресурсе нет информации распространение которой в Российской Федерации запрещено Постановлением Правительства Российской Федерации от 26 октября 2012 г. № 1101.

Но чтобы клинок получился крепким и качественным, необходимо подобрать качественную сталь. На различных площадках в сети интернет можно подобрать нужную заготовку из любой марки сплава.

— НЕ ЯВЛЯЕТСЯ ХОЛОДНЫМ ОРИЖИЕМ! В статье идет речь об изготовлении хозяйственно-бытового предмета. Представленный пример изделия не является холодным оружием по всем критериям. Статья не содержит материалы подходящие под часть 7 статьи 15.1 Федерального закона от 27.07.2006 № 149-ФЗ. На ресурсе нет информации распространение которой в Российской Федерации запрещено Постановлением Правительства Российской Федерации от 26 октября 2012 г. № 1101.

Самое главное, чтобы количество углерода было достаточным для хорошей закалки. Ниже рассмотрен пошаговый процесс изготовления охотничьего ножа своими руками.

Грубый профиль
В самом начале следует перенести на пластину металла заранее приготовленный шаблон. Готовые решения можно найти у нас на сайте чуть ниже или в сети интернет. Рисунок следует распечатать на принтере и затем вырезать по контуру. Но лучше всего сделать шаблон из картона. Такой эскиз необходимо сделать реальных размеров и тогда можно будет прикинуть, как будет сидеть клинок в вашей руке. Шаблон переносится на лист металла.

Вырез заготовки
Затем следует вырезать заготовку по перенесённому эскизу. Для этого проще всего использовать УШМ с отрезным кругом. Лист металла с разметкой крепится в тисках или струбцинами к столу. И дальше производится вырез по обозначенным линиям. На изгибах лучше всего сделать ряд поперечных прорезей. Затем проще удалить множество маленьких кусочков.

Первичная шлифовка
После реза болгаркой, следует довести контур до ума. На точильном станке можно убрать все излишки. И для полноты картины нужно пройтись по заготовке ленточной шлифовальной машиной. Для обработки изгибов можно воспользоваться бормашиной с соответствующей насадкой. Можно использовать напильник или наждачную бумагу.

Формируем скосы
При изготовлении охотничьего ножа своими руками это очень ответственный момент. С помощью штангенциркуля наносится разметка на лезвие. Можно его разделить на две половинки, так будет проще. Затем с помощью напильника отмечаем конец скоса. И дальше работаем болгаркой. В заключении можно доработать спуски на ленточной шлифовальной машине.

Сверлим отверстия
Под штифты на хвостовике клинка следует сделать отверстия. Чем шире у вас рукоять, тем больше необходимо штифтов. Следует наметить отверстия и насверлить их. Если заготовка была предварительно закалена, то лучше использовать свёрла с напайкой.

Закаляем клинок
Для закалки клинка потребуется кузнечная печь. Затем её нужно разогреть и поместить туда нашу заготовку. Обычная углеродистая сталь при нагреве будет светиться желтоватым цветом. После нагрева заготовку следует охладить. Про температурные режимы закалки стали можно узнать в сети интернет. После закалки не забудьте отпустить сталь.

Изготовление ручки
Рукоять было решено сделать комбинированную. Она будет состоять из дерева и латунных вставок. Из латунной пластинки вырезается 4 заготовки. Затем в них просверливаются отверстия и монтируют накладки на рукоять. Затем из дерева вырезаются пластины и монтируются на клей в пространство между латунными вставками. Неровности убираем с помощью бормашины.

Шлифовка ручки
После высыхания клея, рукоять следует обработать. Выступающие штифты срезаются ножовкой по металлу. Затем рукоять обрабатывается на ленточной шлифовальной машине. В местах, где находятся неровности, необходимо пройтись бормашиной. Для этого применяется насадка с наждачной бумагой.

Финишная обработка
На финишной прямой следует обработать ручку полировальной насадкой на бормашине. Этим же инструментом проходимся по всему изделию. Где бормашина не справляется, можно применить очень мелкую наждачную бумагу. В заключении производится полировка клинка. И рукоять смазывается маслом. Это защитит дерево от влаги.

Безоборотное метание ножа

Многие мастера считают данную технику наиболее эффективной. Для обучения не требуется длительного времени, вращение ножа компенсируется движением кисти, благодаря которому нож в полете переворачивается и вонзается в цель. Безоборотное (волновое) метание ножей мастера рекомендуют производить в такой последовательности:

правую руку и повернуть влево;
на ребро ладони рукоятью от себя положить нож;
уравновесить состояние клинка (в точке, в которой сходятся лезвие и рукоять) и взять за лезвие нож;
при произведении замаха нож должен описать полукруг, а лезвие – перевернуться в сторону объекта;
обычно предполагается небольшая дистанция метания, которая прямо зависит от прилагаемой силы; более сильный замах предполагает большую дистанцию полета ножа без его переворота.

Фиксация рукоятки

Многие современные умельцы предпочитают в домашних условиях изготавливать многофункциональный тычковый нож. Рукоять такого изделия можно просто насаживать на хвостовик либо фиксировать несколькими заклёпками. Хвостовик конструкции сооружается в виде узкого стержня. Небольшая его часть может выступать за пределы рукоятки. Мастер обязательно нарезает качественную резьбу, чтобы при помощи гайки скрепить детали. Замыкающую деталь часто называют набалдашником. Если хвостовик короткий, тогда рукоятка просто насаживается и приклеивается высококачественным клеем.

Отдельного внимания заслуживает клёпаная деталь. Хвостовик должен иметь эргономичную форму рукоятки. Лучше всего если изделие широкое, но плоское. В конструкции высверливается небольшое отверстие. С обеих сторон максимально симметрично прикладываются специальные накладки, заклёпки заводятся в подготовленные выемки. Такое крепление может похвастаться максимальной прочностью.

Изготовление ножей дома

Изготовление самодельных ножен дома включает этапы:

выполнение лекала из бумаги (нужно положить на нее обмотанный скотчем клинок, прибавить с каждого края по 1,5 см и обвести);
создание выкройки из кожи или плотной ткани (лекало обводят 2 раза в зеркальном отражении);
вырезание из материала 2 боковых вставок шириной 1,5 см и Т-образной детали, которая потом станет застежкой;
обработки краев крестового элемента воском, шлифовки на фетровом круге станка;
сшивание капроновой нитью Т-образной детали и одной из основных выкроек;
приклеивания вставок этой части ножен;
фиксации на клей к ним второй половины выкройки;
обточки краев заготовки на шлифовальной машине;
сшивания склеенных деталей;
шлифовки поверхности ножен, промазки кремом, если это кожа;
проделывания отверстий на концах застежки для фиксации деталей кнопки.

Смотрите на видео о том, как изготавливается нож:

Фабричное изделие

Ножи, предлагаемые в специальных магазинах, не всегда соответствуют заявленным качествам. Ведь не все могут правильно оценить качество закалки и марку стали при осмотре. Нечистые на руку дельцы этим пользуются. И если такой нож в походе или на охоте сломается, то это может стоить владельцу многих неудобств, а то и жизни. Так, без туристического ножа путешественник консервную банку открыть не сможет.

Именно поэтому нужно выбирать инструмент в магазине, опираясь на авторитет продавца и с помощью специалиста

Важно подобрать удобную ручку и надежные ножны. В целом, конечно, можно приобрести качественный инструмент и в магазине, но за этим вопросом стоит столько специфических нюансов, что можно забыть о чем-то важном или упустить это из вида

Подготовка и самостоятельное изготовление

Для изготовления используется любая прочная древесина (наилучший вариант — орешник, береза, дуб) без сучков и гнили. Подходящую по размерам заготовку рекомендуется вымочить в течение нескольких дней, а затем медленно просушить, чтобы дерево не растрескалось. При таком способе обработки древесины, изделие будет прочным и легким.

Читать также: Оборудование для литья пластмассы

Желательно подобрать древесину средней плотности, простую в обработке. Выпиливание меча должно выполняться строго вдоль волокон, в противном случае он мгновенно сломается.

Приступая к работе по изготовлению деревянного меча своими руками, необходимо запастись подходящим бруском древесины с сечением 5х10 см.

Потребуются следующие инструменты и предметы:

ручная пила или другой инструмент, предназначенный для работы с древесиной;
карандаш;
острый нож;
линейка и сантиметровая лента;
наждачная бумага.

Работа по изготовлению простейшего деревянного меча собственными руками разбивается на несколько этапов:

Создается чертеж меча и переносится на брусок.
Вырезается заготовка при помощи пилы или электролобзика.
Ножом с клинка снимается слой древесины, чтобы сделать его немного тоньше гарды.
Обрабатывается рукоять так, чтобы она стала овальной в сечении. Если меч кажется слишком тяжелым, необходимо сточить еще часть древесины с клинка и рукояти. При необходимости выполнить балансировку, после чего тщательно обработать поверхность изделия наждачной бумагой.
Обмотать рукоять ножа изолентой или герметизирующим скотчем. Это необходимо по нескольким причинам — меч не будет выскальзывать из рук, рукоять не будет пачкаться, а изделие обретет стильный, привлекательный вид.
Выделить гарду с помощью напильника или ножа, сделав углубление в том месте, где она переходит в клинок. Можно пойти другим путем и вообще не выпиливать гарду, а сделать ее отдельно в виде деревянного, пластикового или металлического круга с прорезью под рукоять.
Гарда плотно надевается на рукоятку и для дополнительной фиксации закрепляется проволокой.
На последнем этапе можно украсить меч рисунками или декоративной резьбой и покрыть лаком.

Этапы работы, как сделать меч из дерева, следующие:

С помощью циркулярной пилы следует сделать 4 среза и придать заготовке форму ромба. Острию придается нужная форма, для чего используется ленточный или дисковый шлифователь.
Противоположный конец, который будет использоваться как рукоять, можно сделать тоньше, дополнительно сняв слой древесины, или оставить одной толщины с клинком, если его форма удобна для руки. Чтобы в дальнейшем соединить рукоять с навершием, в торце высверливается отверстие под соединяющий стержень. Заготовка обрабатывается наждачной бумагой. Для изготовления гарды понадобятся две планки длиной по 15 см с размерами сечения 2 х 2,5. Следует сложить их вместе и посередине начертить ромб, размеры и форма которого совпадают с размерами и формой клинка.
Необходимо вырезать каждую из деталей и соединить их клеем или гвоздями.
Закруглить края гарды и отшлифовать ее.
Насадить гарду на заготовку, передвинув ее на нужное место, и зафиксировать клеем.
Навершие можно сделать полукруглым либо треугольным, украсить теснением или рисунком и соединить с рукоятью металлическим штырем.
Покрыть изделие лаком.

Коллекция ножей для самостоятельного изготовления

Здравствуйте друзья!

Сегодня хочу рассказать о том, как изготовить различные формы и конструкции ножей. Известно, что нож, это не только холодное оружие ближнего боя и незаменимая охотничья атрибутика, (я намерено не упоминаю кухонную утварь, как бытовую необходимость) но и неотъемлемая часть нашего исторического прошлого, его гордость и красота.

В принципе обычный острый кусок железа не имеет никакой ценности. Если просто заточить стальную пластину, то она и останется обычной острой стальной пластиной, бездушным орудием разделки живой и неживой плоти. Ценность настоящего произведения искусства заключается в душе, которую вложил в свое изделие мастер. И это касается не только холодного оружия, но и любой другой деятельности человека. В каждой вещи сделанной с любовью и вдохновением заложена частичка души самого человека и поэтому она сама является немножко живой. Об этом хорошо знали древние мастера и давали своим детищам имена, относясь к ним как к неким живым субстанциям.

И так в этих чертежах даны лишь общие размеры: длина, ширина и высота, все остальное делайте на свой вкус, я лишь хочу показать какой формы можно изготовить нож. Я знаю одного человека, который просто помешан на изготовлении ножей. У него скопилась за двадцать лет огромная коллекция, начиная от грубых и неуклюжих первых поделок и заканчивая просто изумительной красоты, я не побоюсь этого слова, шедеврами. Причем этот человек как его ни просили, не продал, ни одного ножа, и на заказ делать категорически отказывался.

Теперь он уже на пенсии, все стены его квартиры увешаны стендами, на которых размещены его самодельные любимцы. Иногда он берет, какой ни будь нож и подолгу рассматривает, временами что-то нашептывает и гладит его. Вы не думайте, крыша у него не поехала, он нормальный веселый и разговорчивый старикан. Просто вероятно он действительно одушевил свои ножи и относится к ним, как к живым, но застывшим в пространстве и времени существам.

И так ножи.

Делаем лук

Изготовить классический арбалет

Чертежи бумеранга

Конструкция самострела

Многозарядный арбалет

Арбалет из стула

Чертеж фирменного арбалета HORTON

Как сделать пистолетный арбалет самостоятельно

Как сделать подводное ружье

Как сделать самодельные нунчаку

Как сделать инерционную дубинку

Как сделать самодельный огнемет

Способ изготовления самодельного ружья

Самодельное огнестрельное оружие или пяти ствольный самодельный монстр

Как сделать складной нож самостоятельно

Как сделать простую рогатку

Как сделать разборный лук своими руками

Как сделать электрошокер самостоятельно

Как правильно метать нож

Как сделать байкерский нож самостоятельно

Как сделать профессиональную тетиву для лука

Делаем оперение для стрел

Делаем бамбуковый лук

А теперь сделаем бумеранг из натурального дерева

Изготовляем лук из деревянного шпона

Как сделать метательное перо

Как сделать финский нож самостоятельно

Изготовление рыцарского меча

История меча танто

В Японии у танто длинная история — до самых наших дней:

Эры производства	Период	Событие
Кото, «старые мечи»	Хэйан (794 — 1185)	Появление танто. Грубые, не художественные
война Гэмпэй (война Минамото и Тайро)	Танто входил в вооружение война: Нагината, длинный меч,
Камакура	Высокое качество, очень художественные, в основном для самураев. Самый известный мастер танто – Ёсимицу
Муромати	Пик производства
Мамояма (1573-1599)
Синто, «новые мечи»	Эдо (1600-1868)	Сначала производство снизилось, зато японские кинжалы стали всенародными. Затем производство выросло, но качество упало. Постепенно стали выходить из употребления, превратившись в дань традиции
Син-Синто, «новые новые мечи»)
Династия Мэйдзи (1868-1912)	Второе рождение – у аристократов, ниндзя и якудза. Оружие производится промышленным способом
Гэндай, «современный» (1876 — 1945)	Эдикт Хайтори (1876)	Самураи ликвидированы Ношение оружия запрещено. Танто выходит из употребления
1940-1945	Массовое производство стальных танта для военных нужд
Синсяку, «Новейшие» (после 1945)	1950 – закон «О культурном достоянии»	Танто вошёл в список традиционного оружия, которое нужно беречь и сохранять. Исключение: стальные танто Второй Мировой, ковавшиеся на скорую руку. Они не считаются культурной ценностью и уничтожаются, чтобы не позорили национальное достояние
1954	Разрешено производство оружия по старинным технологиям – но только лицензированным кузнецам. В настоящий момент из 650+ таких изготовителей работают около половины

После 1950-х ничего интересного касательно танто в Японии не случилось. Зато тридцать лет спустя произошла реинкарнация танто — в Америке, в виде боевого ножа.

Производство качественного лезвия

Если мастер решил изготовить своими руками классическую финку, то саму режущую часть необходимо крепить к рукоятке при помощи всадной технологии, задействовав для этого всего одну заклёпку. Если использовать универсальные шаблоны ножей, можно соорудить долговечное лезвие. Мастеру нужно аккуратно перенести все линии чертежа на заранее подготовленное ножевое полотно, чтобы обвести по контуру твердосплавной чертилкой или же карандашом. Лишний металл из лезвия удаляется при помощи стандартного наждака. В том месте, где присутствует небольшой переход в хвостовик, нужно оставить углы закруглёнными. Именно эта конструкция обладает наивысшей прочностью.

Просверлить самостоятельно отверстие под заклёпку в домашних условиях довольно сложно, даже если человек будет использовать победитовые свёрла. Желаемый результат можно получить, если применить реакции электролиза. Для этих целей прекрасно подойдёт обычная вода с растворенной поваренной солью.

Стоит отметить, что заготовку необходимо покрыть слоем быстросохнущего лака, а уже потом максимально герметично перемотать изолентой. В том месте, где будет расположено отверстие под небольшую заклёпку, необходимо вырезать ровный круг. Хвостик изделия помещают в заранее подготовленный раствор. Отверстие нужной формы сформируется под воздействием тока.

https://youtube.com/watch?v=fJXQfdK1yNw

Подборка стали

Решая вопрос о том, какую сталь использовать для ножа, важно определиться с маркой стали в соответствии с требованиями к эксплуатации. Нужно учитывать вязкость стали, ее стойкость к коррозии, твердость при ударах

Самой подходящей для ножа маркой стали является 9Х18. После правильной термической обработки она не выкрашивается и не ломается даже под сильным воздействием. Кроме того, она достаточно хорошо переносит коррозию.
Сталь марки 50Х14МФ часто используется для изготовления хирургических инструментов.
Марка Х12МФ, требует к себе внимательного ухода, но при правильной эксплуатации служит долго.
Марка ХВГ, является инструментальной сталью. Что свидетельствует о ее высоком качестве.
Марка 50ХГА, настолько хорошо пружинит, что из нее можно изготавливать рессоры, но очень быстро ржавеет.
Марка 40Х13, та же рессора, но нержавеющая, однако такая сталь плохо держит заточку.

Высококачественная сталь встречается в промышленности и машиностроении. Заготовками могут служить подшипники, клапаны паровозных двигателей, полотно пилы с промышленных лесопилок и так далее. Но надо понимать, что данные материалы не предназначались для изготовления ножей и качество клинка от этого может пострадать. Так что лучше купить заготовку на заводе металлопроката.

Самые простые самодельные ножи

Самодельные ножи, максимально простые, получают из:

ножниц разного размера;
штыковой лопаты;
старого ножа;
пил, ножовок;
автомобильных рессор.

Можно даже изготовить изделие из достаточно толстой палки. Простейший в исполнении вариант – самодельный нож с деревянной ручкой. А если использовать в качестве основы напильник, можно обойтись в работе и без электроинструментов.

Смотрите на видео о том, как сделать нож из подшипника:

https://youtube.com/watch?v=XQOUosPRTR4

Из ножниц

Из ножниц может получиться даже 2 ножа для хозяйственных нужд, если их:

разделить на 2 части, вытащив из центра крепление;
взять одну половинку, обработать клинок на точильном станке до нужной толщины (тупая сторона – обух, более острая – лезвие);
сделать спуски, заточить острый край;
изготовить из дерева подходящие по размеру накладки, выполнить в каждой углубления, соответствующие толщине металлической части рукоятки;
присоединить деревянные детали с помощью клея и крепления, ввинчивающегося в оставшееся от ножниц отверстие;
придать рукоятке окончательную форму, зачистить от «заусенцев», отшлифовать.

Нож получится с кольцом у головки черенка, оставшимся от ножниц.

Из куска металла

Из куска металла, если он достаточно большой, можно изготовить изделие любого типа. Сначала готовят эскиз на бумаге, потом по этому лекалу вырезают заготовку. Обрабатывают ее на станке, приводя клинок в нужный вид. На хвостовике сверлят 2 отверстия для болтов.

Если металл нуждается в закаливании, делают это с помощью кузнечной печи, выполняют отпуск стали. Очистив, шлифуют и полируют металлическую часть. После вырезания накладок их присоединяют к рукоятке, используя производственный клей и металлические крепящие элементы. Если они торчат, эту часть следует срезать и отшлифовать, чтобы не мешали держать нож.

Из лопаты

Из лопаты можно изготовить нож любого вида, если им не придется резать очень твердые предметы. Потому что обычно эта сталь невысокого качества, легко гнется, даже если инструмент штыковой. Этапы изготовления не отличаются от того, что было описано выше. Но из-за хрупкости металла его обязательно нужно закалять. А рукоятку следует делать с деревянными накладками длиной, как у хвостовика.

Из старого ножа

Из старого ножа можно сделать новый инструмент, если просто заменить накладки черенка. Для этого изделие придется разобрать. Можно изменить вид, значит, и назначение орудия, если оно достаточно большое. Стоит только вырезать клинок другой формы и объединить его с обновленной рукояткой. Сталь закаливать не обязательно, так как она уже прошла термообработку на заводе.

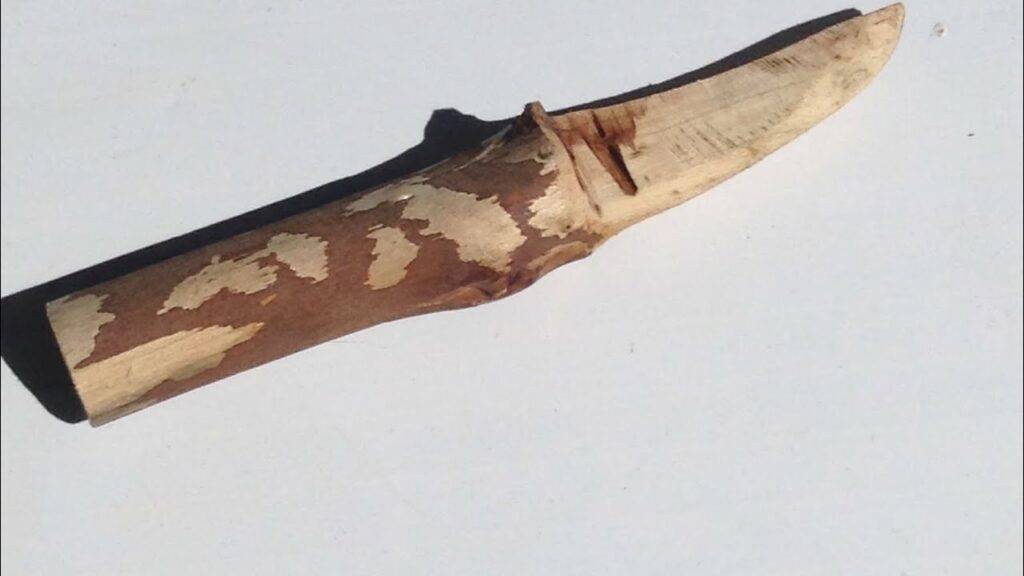

Из палки

Из палки, то есть сучка диаметром 3-4 см, можно изготовить достаточно острое орудие:

отрезать кусок примерно 15 см длиной;
выточить на токарном станке клинок около 6 см, остальные 9 см будет черенок;
истончить острый край, используя станок с наждачной насадкой;
довести лезвие до максимально возможной остроты с помощью абразивного бруска.

Изделие не сравнится по качеству с металлическим, но им вполне можно резать.

Из других подручных материалов без инструментов

Нож можно изготовить из подручных материалов и, помимо упомянутых выше, из:

механической пилы, полотно которой отличается хорошими режущими свойствами;
ножовки по дереву, из нее получаются достойные кухонные инструменты;
автомобильной рессоры, требующей расковки и термообработки;
большого сверла, но его тоже нужно нагревать и придавать нужную форму.

После переделки подручного материала в плоский лист технология изготовления все та же:

чертеж на бумаге;
вырезание металлической заготовки;
затачивание, закаливание, доводка;
изготовление рукоятки, сборка.

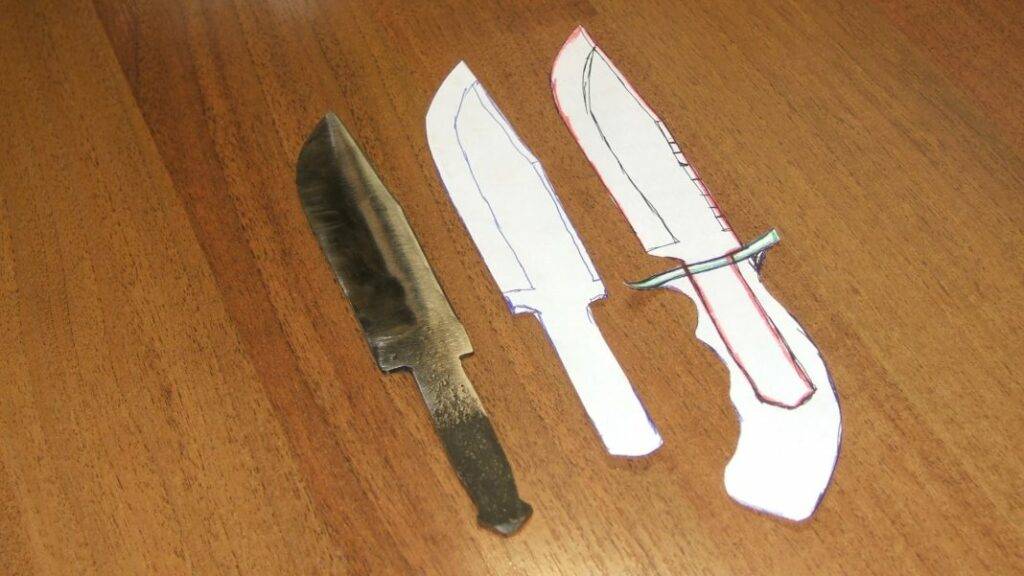

Образец чертежа ножа на бумаге

Нож без инструментов типа ленточной пилы, шлифовальной машины можно сделать из напильника. Его достаточно нагреть паяльной лампой и дать остыть, чтобы металл поддавался обработке ножовкой. Ею и придается нужная форма заготовки. Потом проводится термообработка, шлифовка ручным инструментом и наждаком. И можно собирать изделие.

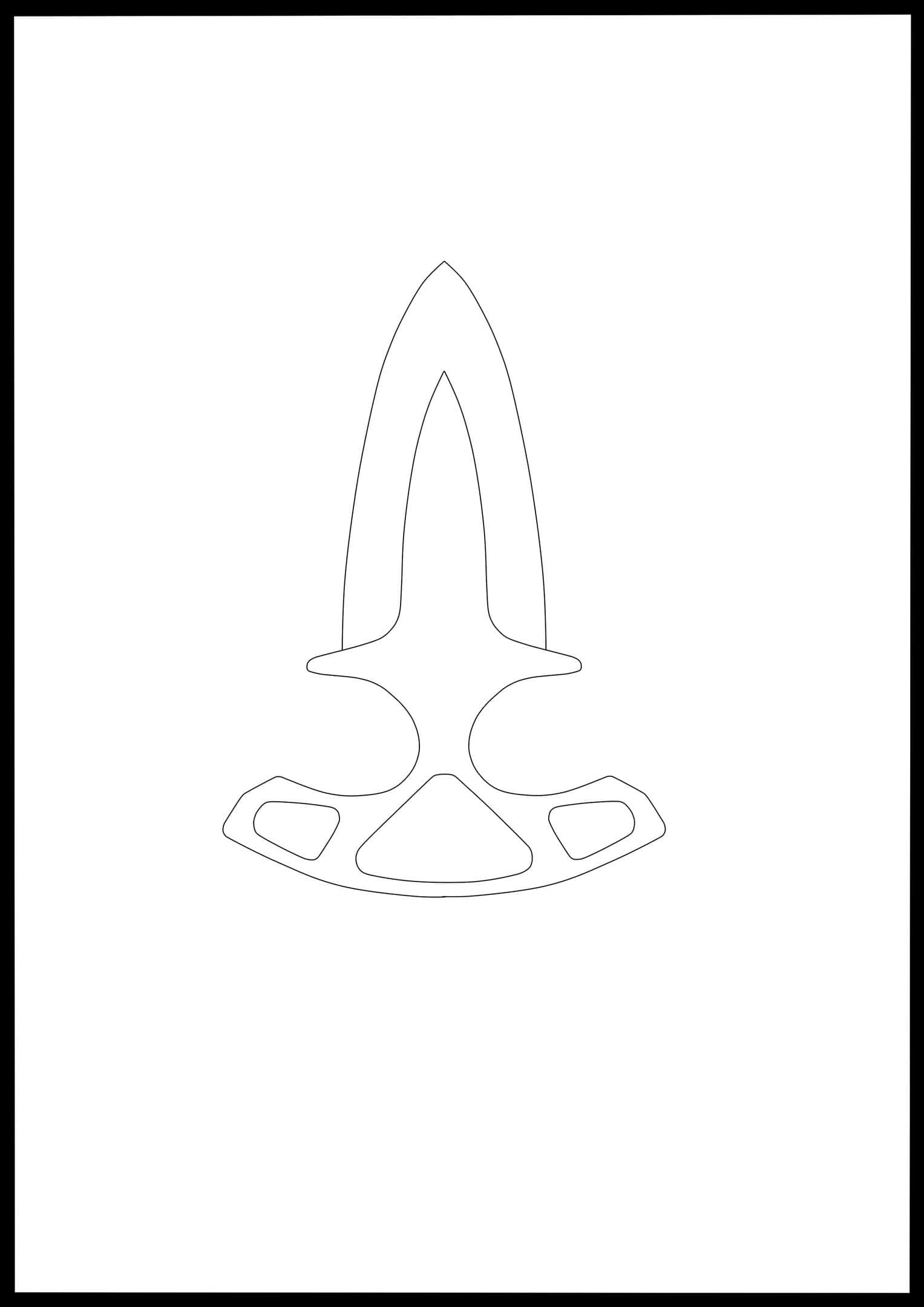

Тычковые ножи

Данный чертеж вы так же сможете распечатать и выполнить его из фанеры.

Любая детская игра, и не очень детская требует определенных атрибутов. Можно представить себе обстоятельства – тропики на заднем дворе, лабиринт в гараже, «страшное» подземелье в подвале, но вот мелкие узнаваемые детали фантастического мира необходимо иметь. Оружие из популярных игр или фильмов – например, нож керамбит из дерева как раз и является одним из таких атрибутов.

Популярным это оружие сделала игра Call of Duty: Black Ops, а также разнообразные фильмы, где положительные и отрицательные герои применяли керамбит в уличных схватках. Необычная форма оружия, эффектность использования, хотя и не совсем соответствующая действительности – все это сделало игровой вариант непременным атрибутом множества игр.

Своеобразная форма делает кинжал весьма интересным оружием для ближнего боя. В первую очередь его отличают небольшие размеры – от 3 см, что легко спрятать в ладони, до 10 см. Хотя в играх встречаются, конечно, и куда более крупные экземпляры – до 30 см длиной. Предназначен он для нанесения вспарывающих ударов, то есть, для выведения противника из боя, обездвиживания, а не убийства. Колющий глубокий удар нанести им невозможно, однако вспарывающий удар вдоль мышцы полностью выводит эту мышцу из строя.

Удары наносят по рукам и ногам, где они оказываются наиболее эффективными. Усилить удар можно, если прокрутить керамбит вокруг оси перед ударом и нанести повреждение, используя силу инерции.

В играх используют бумажные и деревянные модели кинжала КС ГО. Ну а как сделать нож керамбит из дерева, можно узнать на форумах.

Как сделать отверстие в заготовке?

Часто новички сталкиваются с трудностями, когда нужно проделать несколько отверстий под заклепки. Если сталь не берет даже победитовое сверло, то следует воспользоваться электролизом 27 Вольт. Для этого нужно выполнить следующее:

В емкости с водой развести поваренную соль.
На заготовку нанести быстросохнущий лак и обмотать изоляционной лентой. В том месте, где мастер желает сделать отверстие, в пленке следует вырезать небольшой кружок.
Далее заготовку нужно поместить в емкость.

Принцип данной технологии заключается в том, что под воздействием положительного заряда, подаваемого на заготовку, и отрицательного – на электролит, в металле, непосредственно соприкасающимся с раствором, образуется отверстие. По окончании процедуры его можно расширить с помощью надфиля.

Пошаговая инструкция по изготовлению

Сделать охотничий нож самостоятельно можно в несколько этапов.

Вырезание базового профиля

Подготавливаем материал, из которого будем делать нож, и наносим на него шаблон. Найти шаблон можно в сети. После масштабирования рисунка делаем распечатку на принтере. Полученное изображение вырезаем.

Переносим шаблон на материал. Бумажный трафарет наклеиваем на заготовку. Далее обрезаем шаблон по краям. Для этого используем болгарку. Во время резки заготовка должна быть надежно закреплена с помощью струбцины.

Обрезать по прямым линиям несложно, а вот с изгибами придется повозиться. Для вырезания изгибов создаем поперечные прорези и удаляем металл по секторам.

Ниже приведено несколько эскизов для самостоятельного изготовления охотничьего ножа.

Чертеж ножа VOX bowie

Чертеж метательного ножа

Схема ножа Tracker

Первая шлифовка

Когда заготовка вырезана, ее контуры нужно отшлифовать. Воспользуемся точильным станком, чтобы удалить с клинка все лишнее. Обработаем контур ленточной шлифмашиной. По изгибам пройдемся бормашиной. В качестве насадки используем наждачную бумагу.

Формирование скосов

Создание скосов необходимо, чтобы сделать правильный угол заточки лезвия. Вначале размечаем заготовку с помощью штангенциркуля. Разделяем лезвие на две половины, чтобы упростить процесс стачивания металла по обеим сторонам. Линию проводим сверлом такого же диаметра, как и толщина клинка.

Напильником обозначаем окончание скоса на лезвии. Далее болгаркой со шлифовальной накладкой удаляем лишний слой металла. Обрабатываем поверхность ленточной шлифмашиной, зачищаем скос напильником и шлифуем наждачной бумагой. По желанию можно отполировать поверхность.

Просверливание отверстий

На этом этапе нужно сделать отверстие под штифты в рукояти клинка. Количество их зависит от ручки — чем она шире, тем больше нужно штифтов. В среднем необходимы отверстия под 5–6 штук. Под большие диаметры отверстий сначала пользуемся сверлом маленького диаметра. Для закаленной стали используем твердосплавное сверло. Работа пойдет легче, если нанести на сверло смазку.

Закалка клинка

Для закаливания клинка необходима кузнечная печь. В случае ее отсутствия, для раздувания углей хватит и бытового фена.

Признак закаленного металла — его невозможно обработать напильником. Далее делаем еще отпуск металла, чтобы он не был хрупким.

С остывшего клинка удаляем масло. Делаем это с помощью моющих средств в проточной воде. При желании можно отполировать клинок мелкозернистой наждачкой.

Изготовление рукояти

В данном случае ручка будет комбинированной — на основе латуни или из дерева. Начинаем с создания латунных накладок. Нам нужна листовая латунь, из которой мы сделаем 4 заготовки: для передней и тыльной части рукояти.

Переходим к изготовлению деревянных накладок. Используем небольшие доски подходящей толщины. Отрезаем фрагменты досок нужной длины и просверливаем в них отверстия для штифтов. Накладки крепим эпоксидным клеем.

Для досок используем стальные штифты. Вместо штифтов можно взять обычные гвозди. В расклепывании нет необходимости, поскольку ранее мы использовали клей.

Стягиваем накладки струбцинами. Ждем некоторое время, пока полностью схватится клей.

Шлифовка рукояти

Высохшую ручку нужно отшлифовать. Вначале срезаем ножовкой или напильником штифты. Затем шлифуем плоскости шлифмашиной. Также шлифуем рукоять по контуру.

Обязательно останутся участки, куда не достанет шлифовальная машина. Здесь пригодится бормашина с насадкой из наждачки.

Финишная обработка

Устанавливаем на бормашину насадку для полирования и обрабатываем поверхность до тех пор, пока на латуни появится золотистый блеск. Таким же образом полируем клинок по контуру. Не все участки поддаются полировке, поэтому дополнительно проходимся по ним мелкозернистой наждачкой.

Деревянные накладки также обрабатываем полировальной машиной. На готовую рукоять наносим масло, оно предотвратит разрушение древесины. Масло защитит и клинок, так как латунь не затронут окислительные процессы.

Особенности угла заточки

Заточка режущего участка клинка требует немало времени и наличия набора точильных камней с разной степенью зернистости

Важно соблюдать правильный угол. Именно углом заточки определяется дальнейшее направление использования ножа

Для разных типов задач используют такие углы:

30 градусов и более — тяжелые работы;
16–20 градусов — работы средней тяжести;
10–15 градусов — тонкие работы.

Заточку начинаем крупнозернистыми камнями. Постепенно переходим на менее крупные зерна.

Как носить ножи

Носить ножи и клинки рекомендуется при помощи трех основных способов:

Подвесной.
Поясной.
Горизонтальный.

Метод выбирается, опираясь на предназначение изделия и его необходимость для пользователя. Если клинок носится в качестве декоративного предмета, то может быть применено горизонтальное ношение. Это предполагает расположение ножен на груди или поясе. В таком случае хорошо видно и чехол для клинка, и сам нож. Для практичного применения данный метод выбирают редко.

Поясной способ используется чаще. При этом клинок крепится не только на ремень пояса брюк. Он может надеваться на руку, предплечье или опоясывать определенную часть одежды. Такая носка является очень популярной. Большинство крепежей предусматривает именно его. Доставать нож из защитного чехла несложно.

Подвесной способ крепления является менее популярным, но очень удобным. Он распространен при изучении техники боевых искусств. Основным плюсом данного метода является возможность легкого изъятия клинка, а также свободный доступ к нему. Однако для практичного применения у туристов данный метод не подходит. К тому же, выглядит он устрашающе.

Описанная в данной статье информация показывает, как самостоятельно сделать чехол для любого клинка. Советы помогут выбрать вариант, который подходит лучше всего.

Поясной

Горизонтальный

Подвесной

Чертежи ножей
