Шланговое быстроразъёмное соединение
Шланги нашли широкое применение на различных предприятиях и в быту. Они производятся из различных материалов: поливинилхлорид (ПВХ), резина, силикон и т. д. С помощью шлангов подключают пневмоинструменты, также они используются для гидравлических конструкций. В быту с помощью шлангов проводят поливочные работы.

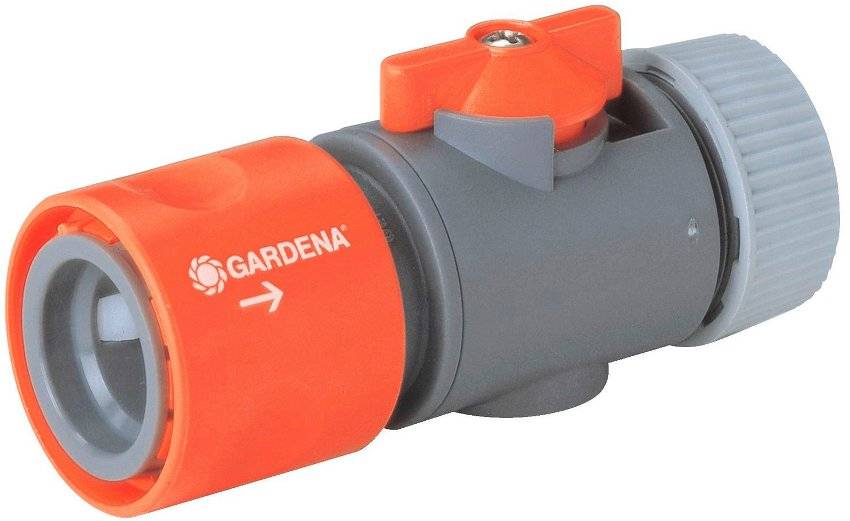

Быстросъёмный штуцер для шлангов позволяет подключить шланг, удлинить его или состыковать с насосом. Диаметры таких соединительных приспособлений варьируются от 12 до 150 мм.
Стоит запомнить, что надёжные изделия не всегда самые дорогостоящие. Конечно, лучше приобретать продукцию от известных производителей. Но от подделки или бракованной детали нельзя быть застрахованным на все сто. Поэтому при покупке быстроразъёмного соединения рекомендуется внимательно исследовать его визуально, а также изучить все прилагающиеся к нему сертификаты.
Разновидности и их характеристики
Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.
DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.
Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:
- корпус;
- зажим-фиксатор;
- поворотный вентиль;
- стыковое кольцо;
- уплотняющее кольцо;
- соединительный адаптер.
Конструкция обычного «папы» выглядит следующим образом:
- корпус;
- полуоборотный вентиль;
- присоединительная деталь;
- уплотняющее кольцо.
Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:
- разные варианты БС 1/2» из ПВХ;
- из ПВХ с оцинковкой;
- латунные;
- латунные с обрезиненной поверхностью.
Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.
Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.
Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.
Характеристика быстросъемных соединений для воды и воздуха
Быстросъемные соединения приобретаются в комплекте, куда входят специальная муфта, ниппель, Т-, L-, Y- и Х-образные переходники, резьбовые адаптеры и штуцеры под хомут. Муфта, именуемая «мамой» изделия, состоит из корпуса, зажимного фиксатора, поворотного вентиля, стыкового и уплотняющего колец и соединительного адаптера. Ниппель, который называют «папой» детали, состоит из корпуса, присоединительного элемента, полуоборотного вентиля, уплотняющего кольца.

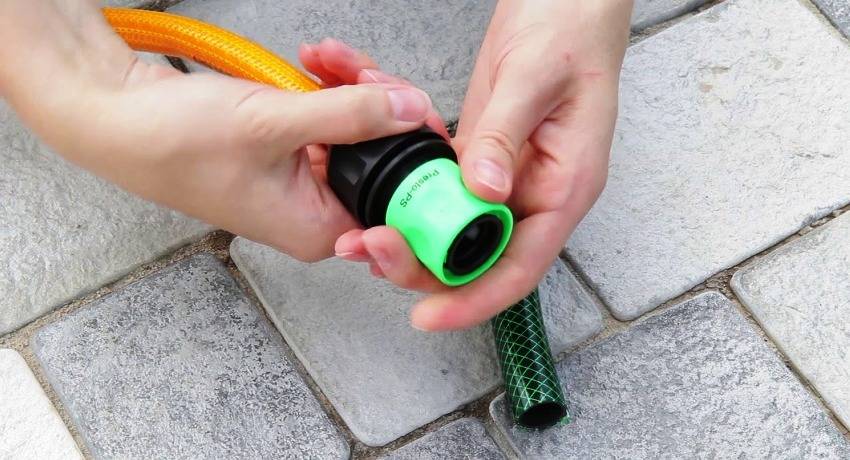

Перед тем как соединить два шланга, следует отжать на муфте стопорную втулку в сторону адаптера
Соединение двух элементов шланга посредством быстросъема выполняется без использования инструмента. Перед тем как соединить два шланга для полива одного диаметра, следует отжать на муфте стопорную втулку в сторону адаптера. Муфта вставляется в ниппель, что осуществляется благодаря отхождению зажимных шариков. Далее выполняется разжим муфты, это создаст надежную фиксацию в ниппеле втулки. Обратные клапаны после соединения откроются, что будет способствовать свободному движению по шлангам рабочей среды.
Некоторые модели современных быстросъемов оснащены автоматикой. Перед тем как соединить два шланга для полива, необходимо прижать их друг другу через фитинг.
Какой быстросъем для шланга лучше выбрать
Перед тем как выбрать поливочный шланг, чтобы не перегибался, следует рассмотреть существующие варианты изделий. Исходя из материала изготовления, различают резиновые, силиконовые рукава, а также изделия из ПВХ и термоэластопласта.
Легкий вес соединительного элемента значительно упрощает его эксплуатацию
Самым популярным является резиновый шланг. Он способен выдерживать рабочее давление свыше 8 атм. Материал сохраняет свои свойства при температуре от -30 до 70 °С, поэтому его можно хранить в неотапливаемых помещениях и использовать под воздействием ультрафиолетовых лучей.
Материал стойко переносит негативные влияния химической среды, поэтому может эксплуатироваться для транспортировки агрессивных жидкостей. Резиновый шланг не деформируется и имеет длительный период эксплуатации. К недостаткам материала относится значительный вес (вследствие многослойности и армированного оснащения изделия).
Не менее популярны поливочные шланги из ПВХ. Они имеют двух- или трехслойную текстуру со встроенной синтетической армированной нитью. Такие изделия характеризуются стойкостью к температурным перепадам, воздействию ультрафиолетовых лучей, не склонны к деформациям, выдерживают рабочее давление до 20 Бар. Их стоимость немного выше цены резиновых аналогов. Благодаря небольшому весу они более удобны в эксплуатации.
Быстросъемные соединения упростят весь процесс подачи и распределения воды
Силиконовые шланги в виде одно- или многослойных рукавов рассчитаны на рабочее давление до 2 Бар, поэтому используются для самотечной системы полива. Изделия с синтетическим армированием выдерживают давление до 10 Бар. Такой шланг имеет легкий вес, что упрощает процесс его применения. Он не склонен к образованию переломов и загибов. Однако под воздействием солнца стенки изделия расширяются, что приводит к образованию микротрещин и скорому их разрушению.
Шланг из термоэлопласта является универсальным изделием, имеющим высокие технические и эксплуатационные характеристики. Он выдерживает температуру от -50 до +90 °С. Характеризуется повышенной эластичностью, гибкостью, устойчивостью к скручиванию и воздействию ультрафиолетовых лучей, низким весом, но высокой стоимостью, которая оправдана длительным периодом эксплуатации.
Сфера использования
На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:
- автомобильная промышленность;
- авиационная отрасль;
- подключение пневматических устройств;
- оборонная сфера;
- альтернативные источники энергообеспечения;
- судостроение;
- химическая промышленность;
- медицинская аппаратура;
- железнодорожный транспорт;
- полимерная отрасль;
- горнодобывающая отрасль;
- строительная сфера.
Быстросъемные соединения применяются во многих сферах, в том числе в быту
Типы быстроразъемных соединений для шлангов
Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.
Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.
БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.
PUSH-PULL (для сельскохозяйственной техники)
- ISO B – промышленная сфера применения
- IRB (углеродистая сталь)
- IRBO (латунные БРС)
- IRBX (нержавеющая сталь)
БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.
FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.
- FIRG AX / FL (нержавеющая сталь) для агрессивных сред
- FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
- FIRG A (наружная присоединительная часть – резьба)
- APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
- AHD – розетка для ниппеля APM
- A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar
Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.
- IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
- VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
- VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
- VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
- VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
- VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
- VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)
В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.
Серия быстроразъемных соединений европейского стандарта
| Рабочая среда | Рабочее давление | Материал | Присоединение | Проходное сечение | Номинальный расход | Рабочая температура |
|---|---|---|---|---|---|---|
| Воздух | 0-10 бар | Никелированная (оцинкованная) сталь,уплотнения NBR | – Цилиндрическая трубная резьба BSP (150228): внутренняя или наружная;- С накидной гайкой;- “Ёлочка” | 5-7 мм | 2200 нл/мин при давлении 6 бар | 0… +80°C (с сухим воздухом от -20°) |
Элемент “розетка”:
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5051 1/8, “розетка” | G1/8, наружная | 5 мм |
| 5051 1/4, “розетка” | G1/4, наружная | 5 мм |
| 5081 1/4, “розетка” | G1/4, наружная | 7 мм |
| 5081 3/8, “розетка” | G3/8, наружная | 7 мм |
| 5081 1/2, “розетка” | G1/2, наружная | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5052 1/8, “розетка” | G1/8, наружная | 5 мм |
| 5052 1/4, “розетка” | G1/4, наружная | 5 мм |
| 5082 1/4, “розетка” | G1/4, наружная | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5053 1/8, “розетка” | G1/8, внутренняя | 5 мм |
| 5053 1/4, “розетка” | G1/4, внутренняя | 5 мм |
| 5083 1/4, “розетка” | G1/4, внутренняя | 7 мм |
| 5083 3/8, “розетка” | G3/8, внутренняя | 7 мм |
| 5083 1/2, “розетка” | G1/2, внутренняя | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5054 6/4, “розетка” | Накидная гайка на трубку 6/4 | 5 мм |
| 5054 8/6, “розетка” | Накидная гайка на трубку 8/6(допускается 8х5) | 5 мм |
| 5084 8/6, “розетка” | Накидная гайка на трубку 8х6(допускается 8х5) | 7 мм |
| 5084 10/8, “розетка” | Накидная гайка на трубку 10х8(допускается 10х7) | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5056 06, “розетка” | “Ёлочка” 6 мм | 5 мм |
| 5056 09, “розетка” | “Ёлочка” 9 мм | 5 мм |
| 5086 09, “розетка” | “Ёлочка” 9 мм | 7 мм |
| 5086 12, “розетка” | “Ёлочка” 12 мм | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5057 6х14, “розетка” | Резиновый шланг 6х14 | 5 мм |
| 5087 6х14, “розетка” | Резиновый шланг 6х14 | 7 мм |
| 5087 8х17, “розетка” | Резиновый шланг 8х17 | 7 мм |
| 5087 10х19, “розетка” | Резиновый шланг 10х19 | 7 мм |
| 5087 13х23, “розетка” | Резиновый шланг 13х23 | 7 мм |
Элемент “штекер”:
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5150 1/8, “штекер” | G1/8, наружная | 5 мм |
| 5150 1/4, “штекер” | G1/4, наружная | 5 мм |
| 5180 1/4, “штекер” | G1/4, наружная | 7 мм |
| 5180 3/8, “штекер” | G3/8, наружная | 7 мм |
| 5180 1/2, “штекер” | G1/2, наружная | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5350 1/8, “штекер” | G1/8, внутренняя | 5 мм |
| 5350 1/4, “штекер” | G1/4, внутренняя | 5 мм |
| 5380 1/4, “штекер” | G1/4, внутренняя | 7 мм |
| 5380 3/8, “штекер” | G3/8, внутренняя | 7 мм |
| 5380 1/2, “штекер” | G1/2, внутренняя | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5450 6/4, “штекер” | Накидная гайка на трубку 6х4 | 5 мм |
| 5450 8/6, “штекер” | Накидная гайка на трубку 8/6(допускается 8х5) | 5 мм |
| 5480 8/6, “штекер” | Накидная гайка на трубку 8х6(допускается 8х5) | 7 мм |
| 5480 10/8, “штекер” | Накидная гайка на трубку 10х8(допускается 10х7) | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5650 06, “штекер” | “Ёлочка” 6 мм | 5 мм |
| 5650 09, “штекер” | “Ёлочка” 9 мм | 5 мм |
| 5680 06, “штекер” | “Ёлочка” 6 мм | 7 мм |
| 5680 09, “штекер” | “Ёлочка” 9 мм | 7 мм |
| 5680 12, “штекер” | “Ёлочка” 12 мм | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5750 6х14, “штекер” | Резиновый шланг 6х14 | 5 мм |
| 5780 6х14, “штекер” | Резиновый шланг 6х14 | 7 мм |
| 5780 8х17, “штекер” | Резиновый шланг 8х17 | 7 мм |
| 5780 13х23, “штекер” | Резиновый шланг 13х23 | 7 мм |
| Модель | Присоединение | Условный проход |
|---|---|---|
| 5850 6/4, “штекер” | Накидная гайка с пружиной на трубку 6/4) | 5 мм |
| 5850 8/6, “штекер” | Накидная гайка с пружиной на трубку 8/6(допускается 8х5) | 5 мм |
| 5880 8/6, “штекер” | Накидная гайка с пружиной на трубку 8/6(допускается 8х5) | 7 мм |
| 5880 10/8, “штекер” | Накидная гайка с пружиной на трубку 10/8(допускается 10х7) | 7 мм |
Область применения
Область использования быстросъемных соединений очень обширна. Они используются в любых ситуациях, когда необходимо соединить два элемента одной системы. Необходимо учесть, что быстросъемы для нагнетателя воздуха не в большинстве случаев отличительны от классических вариантов выполнения. Впрочем, к таким изделиям предъявляют очень большое количество требований:
- Высокая устойчивость к коррозии. В большинстве случаев подаваемая среда отличается большой влажностью, что может привести к возникновению коррозии. В течении определенного времени она может откалываться и заколачивать распылитель.
- Очень высокая герметичность из-за причины подачи среды под высоким давлением. Для достижения аналогичного свойства быстроразъемные соединения делаются с несколькими уплотнительными элементами.
- Многосторонность в использовании. Очень популярны варианты выполнения, которые отличаются многофункциональностью, так как их можно будет применить не только в магистрали нагнетателя воздуха, но и иного оборудования.
Очень часто такое изделие требуется для подсоединения шлангов или создания единой магистрали. Примером можно назвать соединение магистрали с ключевым блоком, который проводит накачивание воздуха для создания необходимого давления в системе.
Шланговое быстросъемное соединение
Выделяют следующие типы соединений
- Быстросъемное соединение типа Камлок;
- Сухого типа DRYLOK;
- KAMVALOK;
DRYLOK
Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых веществ по трубе. Одним движением рычага открывается вентиль. Его предназначением является безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты). Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при открывании клапана. Благодаря чему потери сводятся до минимального и снижаются риски в дальнейшей работе.
KAMVALOK
Предназначен для использования при транспортировке жидкостей для минимальных потерь при разъединении трубопроводов. Данный тип используется в производстве таких продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.
Конструкция и размерная таблица
Две основные части — муфта и ниппель составляют быстросъемные соединения.
К сведению: Эти части еще носят название «мама» и «папа».
Конструкция обычной муфты или «мамы» состоит из таких элементов:
- корпуса;
- фиксирующий зажим;
- инверсного вентиля;
- компрессорного кольца для стыковой;
- уплотнительного кольца для стыковой запайки;
- присоединительного адаптера.
Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной комплектации.
Ниппель состоит из:
- корпус;
- инверсный вентиль;
- присоединительного переходника;
- уплотнительного элемента.
В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом. Распространенный размер 12-150 миллиметров в диаметре.
Принцип действия
Быстросъемное устройство соединяется в следующем порядке:
- Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку.
Подготовленная ранее муфта встает в ниппель. - Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная фиксация муфты в ниппеле и открытие обратного клапана.
Группы быстросъемного соединения
БС подразделяются на 3 группы:
- без клапана;
- с односторонним клапаном;
- клапана расположены с двух сторон;
Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко проходят работы по соединению таких устройств.
На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных марок, ISO с цилиндрическим вентилем распределительного приспособления.
Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью специального зажимного инструмента называемого цангой. С помощью цанговых соединений осуществляется перехождение на резьбу.
Виды соединений
Производятся самые различные типы быстроразъемных соединений, они выбираются в зависимости от конкретных условий эксплуатации. Классификация проводится по следующим признакам:
- Типу применяемого материала при изготовлении. Самое большое распространение получило нержавеющее быстроразъемное соединение, которое характеризуется высокой устойчивостью к воздействию повышенной влажности и другого воздействия. Коррозионностойкие материалы могут прослужить в течение длительного периода, изделие характеризуется механической устойчивостью. Некоторые цветные сплавы также получили широкое распространение. Примером можно назвать латунные фитинги, которые выдерживают воздействие воды и различных химических веществ.
- Основная классификация проводится по диаметру подключаемого патрубка. Кроме этого, могут применяться также различные переходники, которые позволяют существенно расширить область применения механизма.
Довольно большое распространение получил штуцер. Его простая конструкция определяет длительный срок службы, а также широкую область применения. Как правило, один из концов предназначен для подключения шланга.
Ниппель также можно включить в группу быстроразъемных соединений. Среди особенностей подобного изделия отметим нижеприведенные моменты:
- Ниппель предназначен не только в качестве элемента подсоединения, но и предохранителя, который не позволяет воздуху выходить наружу. Подобное устройство получило весьма широкое распространение, к примеру, оно устанавливается на велосипедных и других камерах.
- Размеры ниппеля относительно небольшие. За счет компактности упрощается эксплуатация и расширяется область применения.
- Внутри устройства есть запорный элемент, который не позволяет воздуху двигаться в обратном направлении или выходить наружу. Именно поэтому ниппель применяется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
- При изготовлении ниппеля могут применяться самые различные материалы, чаще всего латунь. За счет этого существенно расширяется область применения ниппеля.
- Внутри есть большое количество различных изоляционных прокладок. Классификация ниппеля проводится также по тому, при каком давлении может применяться механизм.
Однако, сложная конструкция определяет высокую стоимость соединительного изделия.
Преимущества и недостатки БРС
Как и все изделия, быстроразъемные соединения для воды имеют свои плюсы и минусы. Вначале рассмотрим плюсы данных конструкций:
- широта распространения и выбора (быстроразъемные соединения можно без проблем купить практически в любом специализированном магазине);
- относительно небольшая цена позволяет покупать их для бытового использования;
- позволяют обеспечить высокие показатели герметичности стыка;
- БРС благодаря своим конструктивным особенностям легко монтировать и демонтировать;
- БРС многоразовые изделия;
- Сохраняют свои свойства в течение долгого использования.
К минусам можно отнести:
- при использовании комбинации деталей БРС от разных производителей, с конструкции снимается гарантия;
- 20% подобных конструкций делается без возможности взаимозамены.
Поэтому помните, что быстросъемные соединения тоже требуют тщательной проверки и отбора.
Изготовление БРС ISO A
Быстроразъемные соединения по типу ISO A, а также другие БРС изготавливает для нас итальянская компания Stucchi – мировой лидер по производству БРС, обладатель ряда патентов. Продукция компании Stucchi отличается высоким качеством, надежностью. Они безопасны в использовании, долговечны. Компания Stucchi постоянно работает над усовершенствованием своей продукции, предлагая соединения для различных отраслей промышленности.
Преимущества серии ISO A:
- Компактная и легкая конструкция
- Низкая цена
- Проста в применении
- Конструкция имеет специальную форму для уменьшения турбулентности и перепадов давления
каталоге
Шланговое быстросъемное соединение
Выделяют следующие типы соединений
- Быстросъемное соединение типа Камлок;
- Сухого типа DRYLOK;
- KAMVALOK;
DRYLOK
Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых веществ по трубе. Одним движением рычага открывается вентиль. Его предназначением является безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты). Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при открывании клапана. Благодаря чему потери сводятся до минимального и снижаются риски в дальнейшей работе.
KAMVALOK
Предназначен для использования при транспортировке жидкостей для минимальных потерь при разъединении трубопроводов. Данный тип используется в производстве таких продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.
Конструкция и размерная таблица
Две основные части — муфта и ниппель составляют быстросъемные соединения.
К сведению: Эти части еще носят название «мама» и «папа».
Конструкция обычной муфты или «мамы» состоит из таких элементов:
- корпуса;
- фиксирующий зажим;
- инверсного вентиля;
- компрессорного кольца для стыковой;
- уплотнительного кольца для стыковой запайки;
- присоединительного адаптера.
Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной комплектации.
Ниппель состоит из:
- корпус;
- инверсный вентиль;
- присоединительного переходника;
- уплотнительного элемента.
В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом. Распространенный размер 12-150 миллиметров в диаметре.
Принцип действия
Быстросъемное устройство соединяется в следующем порядке:
- Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку. Подготовленная ранее муфта встает в ниппель.
- Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная фиксация муфты в ниппеле и открытие обратного клапана.
Группы быстросъемного соединения
БС подразделяются на 3 группы:
- без клапана;
- с односторонним клапаном;
- клапана расположены с двух сторон;
Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко проходят работы по соединению таких устройств.
На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных марок, ISO с цилиндрическим вентилем распределительного приспособления.
Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью специального зажимного инструмента называемого цангой. С помощью цанговых соединений осуществляется перехождение на резьбу.
Особенности
Штуцер быстросъемный – фитинг для быстрого подключения и отключения шланга к какой-либо системе. Популярность детали связана с особенностями применения. Именно такой штуцер встречается в быту и промышленности примерно с одинаковой частотой.
Перечислим его ключевые особенности.
Компактность. Соединение получается легким, что значительно упрощает его использование.
В производстве используются материалы, которые не ржавеют.
Поверхность имеет несколько ступеней, что обеспечивает максимально надежную фиксацию шланга. Дополнительно можно использовать уплотнители для большей герметизации.
Строение штуцера позволяет быстро и без лишних усилий снять шланг и потом подключить обратно.
Быстросъемный соединительный элемент, как и любой другой, имеет свои преимущества и недостатки. Так, деталь можно найти практически в любом магазине, она распространенная и отличается дешевизной. При использовании такого штуцера стыки получаются максимально герметичными. Есть и другие преимущества.
Собирать систему с таким штуцером довольно просто, времени потребуется мало. При необходимости и снять шланг очень легко.
Изделие многоразовое. Его можно снять из одной системы и установить на другую.
Даже после долгой эксплуатации соединительный элемент не теряет своих свойств.
