Короб для вытяжки: технические характеристики и дизайнерские идеи

Особенности монтажа пластикового вентиляционного короба

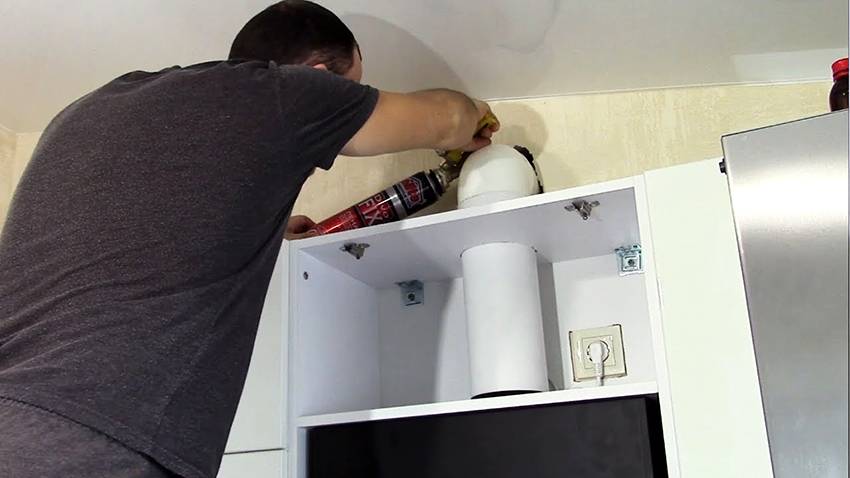

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку. Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

• максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
• использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;
• отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
• удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
• согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

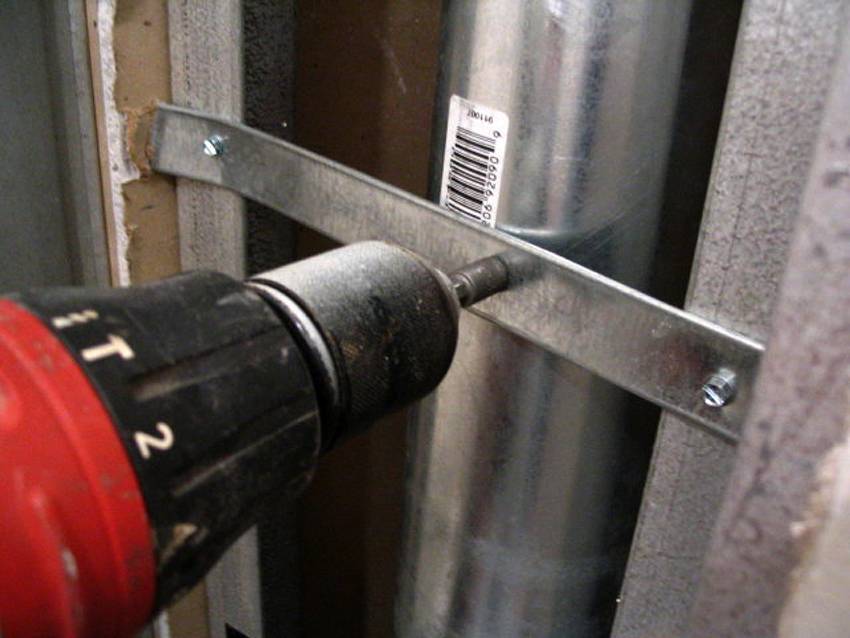

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

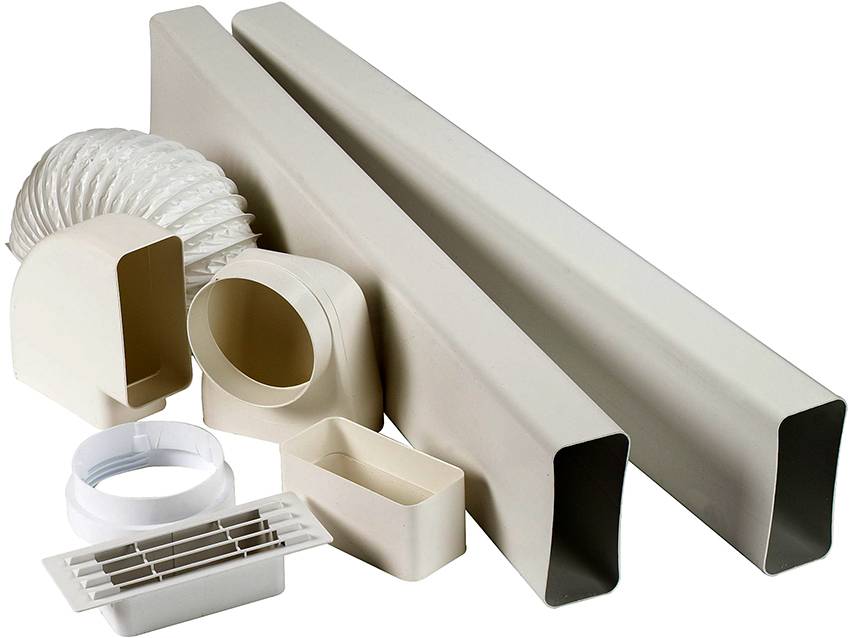

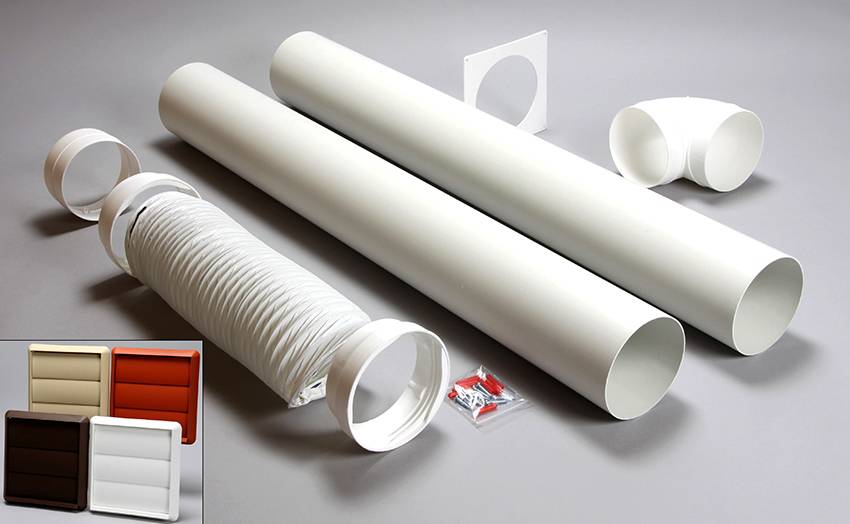

Элементы пластикового короба для вытяжки

Подбор вентиляционных коробов

Перед началом сборки системы, исходя из типа и размера помещения, производят расчет необходимого количества воздуха, требуемого для транспортировки по каналам. Определяется скорость перемещения воздуха, допустимые значения которой составляют: от 1 до 5 м/с – в зависимости от типа вентиляционной системы.

Важно придерживаться указанных лимитов, чтобы не допустить шума и вибраций конструкции, а также подобрать оптимальный размер сечения по расчетной диаграмме. Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе

Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе.

Особенности монтажа пластикового вентиляционного короба

Монтаж пластикового воздуховода для вытяжки осуществляется в несколько этапов, включающих проектную часть и непосредственно установку.

Разработка схемы. Чтобы правильно рассчитать необходимое количество элементов воздухоотвода, необходимо составить схему установки вентиляционного канала. Разнообразие элементов пластиковой конструкции позволяет выполнить практически любую вариацию короба. Чтобы вытяжка работала в нормальном режиме, нужно выполнить следующие условия:

• максимально уменьшить длину короба, так как при удлинении теряется интенсивность выведения воздушного потока;
• использовать минимальное количество элементов монтажа, которые способствуют изменению траектории движения воздушного потока (сужения, изгибы и т. д.), так как они увеличивают сопротивление;

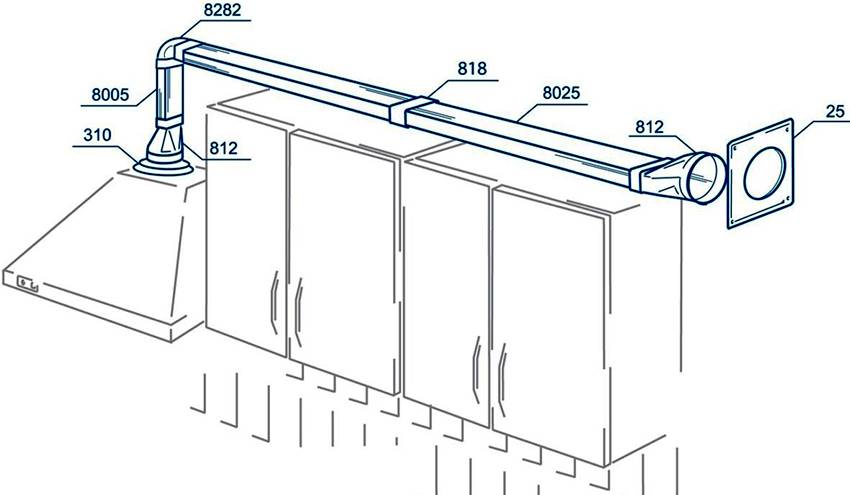

Схема размещения пластикового вентиляционного короба с размерами

• отказаться от поворотов конструкции на 90°. Такие участки максимально увеличивают сопротивление и способствуют налипанию в данных местах частиц загрязнения;
• удалить короб от стояка отопления. Если это невозможно, то его необходимо теплоизолировать, чтобы температура устройства не превышала 50 °C. Изолирующий материал будет способствовать подавлению шума;
• согласно разработанной схеме собирается вытяжной короб.

Установка обратного клапана и решетки. Клапан – обязательный элемент вентканала. При его отсутствии воздух будет просто возвращаться в помещение. Устанавливается он в конце воздухоотвода. Дополняется решеткой и оснащается сеткой, чтобы с улицы или из общей шахты в вентиляционную систему не попадали мелкие животные, птицы и насекомые.

Размещение и закрепление воздухоотвода. От размещения короба напрямую зависит способ его крепления. Если изделие монтируется в шкаф, то его следует прикрепить к задней стенке с помощью хомутов. Прокладываемый над шкафами короб можно закрепить к ним же посредством держателей и саморезов. Фиксацию к стене или потолку стоит делать с помощью держателей и хомутов и располагать их с интервалом не менее 70 мм.

Контроль герметичности. Осуществляя сборку пластикового вентиляционного канала, необходимо следить, чтобы все стыки были подогнаны, не оставались щели и промежутки. Проверка короба на герметичность до начала эксплуатации невозможна, поэтому допущенные ошибки могут обернуться проникновением в помещение загрязненного воздуха и усилением шума.

При монтаже необходимо четко подогнать все стыки, чтобы конструкция стала абсолютно герметичной

Специальные элементы, используемые при установке коробов для вытяжки на кухне

Кухни частных домостроений и квартир имеют различную планировку, которая подчас серьезно усложняет монтаж вентиляционной системы. В таких ситуациях нельзя обойтись без специальных элементов. Традиционно вентиляционные каналы представляют собой прямые части круглой или прямоугольной (квадратной) формы. Длина данных изделий – 35, 50, 100, 150 и 200 мм. При необходимости, используя ножовку, можно отпилить отрезок нужного размера. Когда возникает потребность в длине более 200 мм, монтируется элемент из нескольких стандартных изделий посредством соединителя для пластика. Соединитель располагается так, что за его счет общая длина не увеличивается.

Достаточно часто при монтаже требуется сделать поворот воздухоотвода. Обычно это возникает в случаях, когда приходится огибать выступы. Для этих целей используются так называемые колена. Угол поворота может быть равным 45 и 90°. Изменение направления производится по горизонтали и по вертикали. Для ситуаций, когда угол поворота не кратен 45°, применяются разноугловые колена. Требуемый градус поворота достигается путем обрезания одной из сторон соединителя.

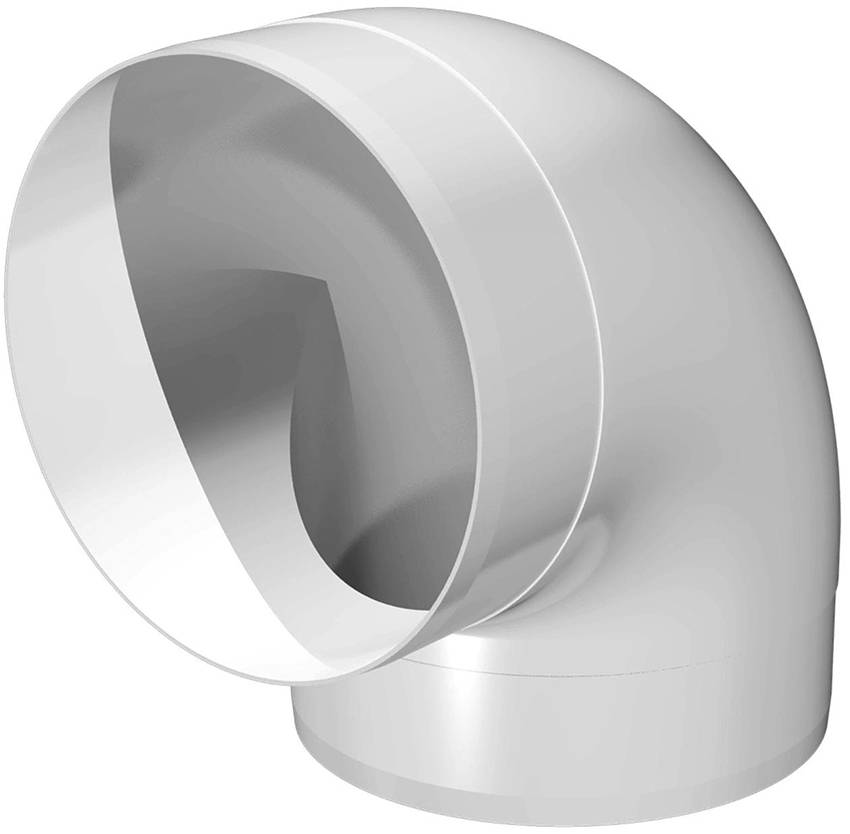

Если необходимо сделать вентиляционный короб с поворотом, то для этого используются специальные колена

При необходимости изменения формы короба с прямоугольной (квадратной) на круглую (и наоборот) используются переходники для вытяжки. Часто возникающая проблема, решаемая путем применения переходников, – к круглому отверстию вытяжки необходимо присоединить прямоугольный короб. Данные элементы выпускаются как прямой, так и угловой формы. Стандартные показатели – от диаметра 100 мм к размеру 110х55 мм; от диаметра 100 мм к размеру 120х60 мм; от диаметра 125 мм к размеру 204х60 мм.

Все вышеперечисленные элементы употребляются исключительно для пластиковых изделий. Технология установки металлических коробов для вытяжки совершенно иная. Соединения производятся путем сварки или склеивания с помощью специального состава.

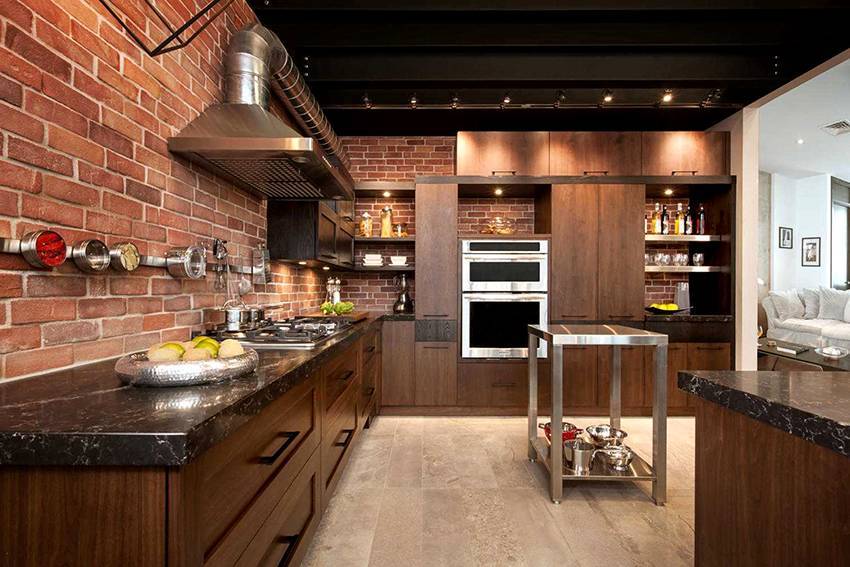

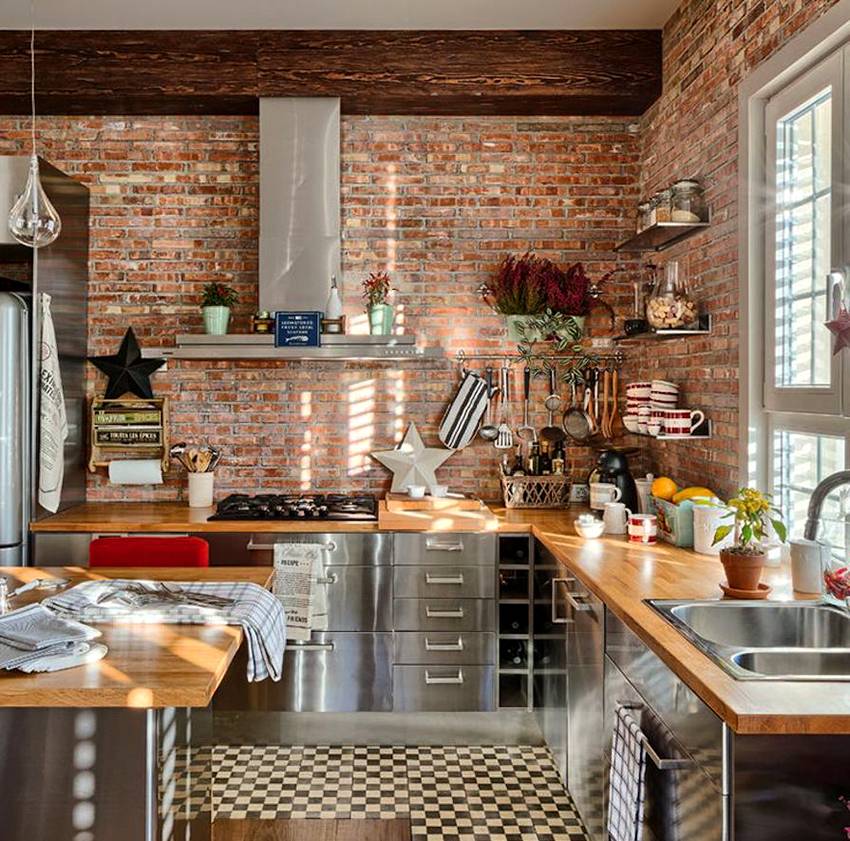

Как превратить неудобство вентиляционного углового короба в преимущество

При правильном, умелом подходе, находящийся в углу кухни выступ, станет украшением планировки. Создавая из короба дополнительный элемент декора, функциональный предмет – оригинальная кухня не оставит равнодушным никого.

Здесь приятно будет проводить время, не только готовя вкусные блюда, просто пообщаться с близкими людьми.

Если он небольшой величины, оптимальным вариантом станет оформление линиями: одного цвета с фартуком, верхних ярусов гарнитура, в оттенок стены.

Угловой короб правильной конфигурации в разы упростит задачу дизайна.

Обыграть выступ можно с помощью кухонной столешницы, имеющей стандартные размеры шестьдесят сантиметров. Таким образом получится эффект окружения его со всех сторон данным мебельным элементом.

Будет сохранена общая гармония.

Следующим способом облагораживания станет маскировка его с открывающимся люком на одной поверхности. Таким образом в полости могут быть помещены сантехнические приборы. Это оптимальное решение для быстрого доступа к счетчикам.

С помощью углового кухонного набора, который устанавливается по бокам короба, удастся создать две добавочные рабочие плоскости. На одну сторону впишется варочная плита, соседство которой будет способствовать уменьшению силы всасывания.

Главная задача при создании кухонного интерьера – превратить лишнюю, как кажется изначально, конструкцию в полезную вещь.

Образовавшееся углубление для раковины – своего рода практичный, функциональный ход. Во время моечного процесса, не будет образования капель на поверхности.

Если вентиляционный канал достигает одного метра в длину, задействуйте стандартную мебель. Ее лучше разместить вдоль сторон.

Причины засорения и порядок восстановления вентиляционного короба

Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:

• затхлый воздух;
• плесень и грибок на стенах;
• скопление конденсата на окнах;
• не удаляются запахи;
• результаты проветривания ощутимы недлительное время.

При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:

Главные признаки плохого функционирования вытяжки – это уменьшение сечения воздуховода, засорение или полное перекрытие канала

• засорения канала;
• уменьшения сечения воздухоотвода;
• полного перекрытия канала.

Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.

Доступ к обследованию и выполнению работ по очистке каналов имеют только специалисты, владеющие сертификатом на осуществление данной деятельности.

Главные признаки плохой работы вентиляции – это затхлый запах в кухне, плесень и грибок на стенах

Если причиной выхода из строя общей вентиляционной шахты является незаконная деятельность жильцов, восстановление проводится за их счет.

Демонтаж вентиляционных коробов, расценка в смете

Пришедшие в негодность вентиляционные короба нуждаются в ремонте или полной замене. Зачастую проблемным становится именно этап демонтажа из-за сложности точного определения объема трудовых затрат и их стоимости. Чтобы правильно наметить виды работ по разборке системы, нужно провести тщательное обследование и определить степень повреждения и количество вышедших из строя узлов. Затем необходимо проанализировать, сколько людей понадобится для работы, какая техника будет задействована, какие материалы потребуются для замены. Только после этого можно просчитать цену демонтажа.

В том случае, когда замене будет подлежать шахтная конструкция полностью, цена на демонтаж значительно увеличится, ведь нужно будет разобрать короб и снять все воздухоотводы и жалюзийные решетки.

Расценки на выполнение демонтажных работ можно найти в ГЭСНр-65-(28-32) и ФЕРр-65-(28-32). В стоимость трудовых затрат необходимо также включить очистку от мусора и вывоз отходов. Использование понижающих коэффициентов относительно прямых затрат на демонтажные работы (согласно МДС-37 пункт 3.2) осуществляется следующим образом:

Цена на демонтаж будет зависеть от объема выполняемых работ

• если оборудование после демонтажа будет употребляться, то, учитывая разборку и консервирование с целью сохранения, применяемый коэффициент составит 0,7;
• если оборудование будет использовано, но работы по разборке, консервированию и хранению не выполняются, употребляется коэффициент 0,6;
• если оборудование не подлежит применению, а разбирается и разрезается на части, действует коэффициент 0,5;
• оборудование разбирается, разрезается и выбрасывается – коэффициент составит 0,3.

Составление сметы на демонтажные работы – процесс сложный и кропотливый, он требует специального образования и определенных навыков.

Особенности ухода за вытяжками с угольным фильтром без отвода в вентиляцию

Чтобы угольные вытяжки для кухни эффективно и производительно работали, за ними необходимо регулярно ухаживать. Жироулавливающий фильтр по мере загрязнения требуется снимать и мыть специальными моющими средствами.

Периодически следует производить замену угольной кассеты. Частота манипуляции связана с интенсивностью использования устройства и особенностями модели. Для замены фильтра необходимо вытянуть из прибора жировую сетку, затем изъять кассету. После этого выполняется замена элемента на новый, который монтируется на посадочное место с последующей фиксацией. Далее жировой фильтр устанавливается на место.

Чтобы вытяжка эффективно работала нужно вовремя менять фильтры

Стоимость угольного фильтра варьируется в диапазоне 250-3000 руб. Можно использовать универсальный вариант, который подгоняется под размеры изношенного элемента. Некоторые фильтры по мере загрязнения достаточно помыть под проточной водой и высушить, после чего установить на место. Такой восстанавливаемый аксессуар предлагает только компания Elica. В зависимости от модели можно просто заменить наполнение кассеты или сделать очиститель своими руками.

Для изготовления самодельного фильтра для вытяжки без отвода понадобится лист синтепона и активированный уголь в таблетках или гранулах. Из заготовки на основании лекала старого изделия вырезается фильтр, который состоит из двух кусков. Между листами синтепона помещается угольный наполнитель. Готовый фильтр вставляется в кассету.

Некоторые модели вытяжек оснащены угольными фильтрами, покрытыми защитным тканевым слоем. Его можно снять и постирать, после чего использовать повторно. В таких кассетах несложно выполнить замену угольного наполнителя, который засыпается между тканевыми слоями.

Корпус вытяжки можно протирать влажной тканью с моющим средством

Преимущества и недостатки

В сравнении другими материалами пластиковые изделия обладают следующими плюсами:

1. Низкая цена.
2. Простота монтажа.
3. Сборная конструкция со стыковой системой.
4. Хорошие аэродинамические свойства.
5. Нет гула (железные конструкции сильно гудят).
6. Не ржавеют.

Из недостатков можно отметить:

1. Горючесть. При возгорании появляется едкий дым. Нарушается целостность конструкции и вредные газы быстро распространяются по всему помещению.
2. Электризация. Из-за постоянного движения пластмасса накапливает статический заряд и притягивает пыль. Это повышает уровень пожароопасности.

Главная проблема – высокий риск возгорания. Из-за этого по требованиям СНиП запрещено монтировать пластмассовую вентиляцию в крупных строениях и подполом. В случае пожара пластик расплавится, а едкий дым по воздушным каналам распространится по всем помещениям.

Пластмасса легко загорается, поэтому запрещена и не используется в вентиляции крупных зданий Источник cs.aviarydecor.com

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

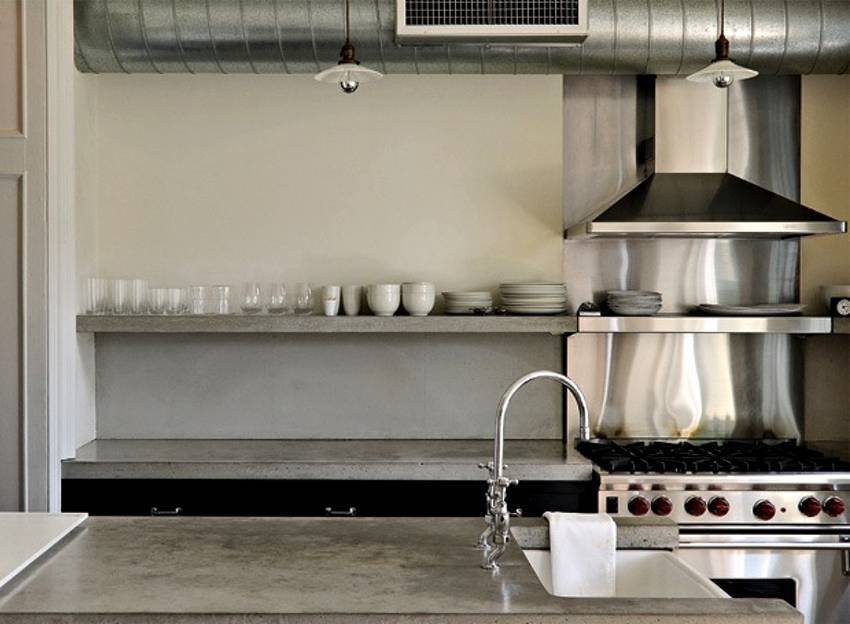

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.

• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.

• Не подвержены коррозии.

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Как правильно рассчитать размеры пластикового короба

Для полноценного функционирования кухонной вентиляционной системы необходимо правильно выбрать мощность вытяжки и рассчитать параметры воздухоотвода. Основным показателем при выборе короба является его внутреннее сечение. От этого размера и от мощности двигателя будет зависеть пропускная способность системы в целом.

Статья по теме:

Документов, каким-либо образом регламентирующих мощность потока, не существует. В бытовом варианте за среднюю величину принимают скорость 3-7 м/сек. Величина сечения традиционно выбирается равной или незначительно большей, чем размеры патрубка для воздухоотвода на вытяжке. Иногда, если практически не планируется включение вытяжки на полную мощность, сечение канала выбирается меньше, чем на выходном отверстии вытяжки.

Размер сечения короба должен соответствовать величине патрубка воздуховода

Рассчитать сечение воздухоотвода можно по формуле P = S*(M/N), где S – площадь сечения патрубка, М – объем проводимого воздуха при планируемом режиме, N – объем выходящего воздуха при работе вытяжки в максимальном режиме. Полученное Р – это и есть необходимый размер сечения. Если сечение короба выбрано меньше рекомендуемых размеров, возможны следующие последствия:

• увеличивается нагрузка на вентилятор и двигатель, что может привести к поломке данных механизмов;
• снижается интенсивность воздухооборота в самом помещении;
• повышается уровень шума в вентиляционном канале;
• возникает вибрация, которая негативно сказывается на состоянии креплений.

Увеличенное (относительно размеров, рекомендуемых инструкцией) сечение канала негативно на работе вентиляционной системы не сказывается.

Правильно посчитать сечение короба можно по формуле P = S*(M/N)

Размеры пластиковых вентиляционных коробов круглой формы, наиболее часто встречающихся в продаже, следующие:

• 80 мм, площадь сечения – 50,3 см²;
• 100 мм, площадь сечения – 78,5 см²;
• 125 мм, площадь сечения – 122,7 см²;
• 150 мм, площадь сечения – 176,7 см².

Размеры вентиляционных прямоугольных пластиковых коробов, используемых в бытовом назначении, имеют такие показатели:

• 110х55 мм, площадь сечения – 60,5 см²;
• 120х60 мм, площадь сечения – 72 см²;
• 204х60 мм, площадь сечения – 122,4 см².

Стандартные размеры сечения круглых коробов: 80, 100, 125 и 150 мм

Выше приведены традиционные показатели, но встречаются и нестандартные размеры. Прежде чем планировать установку вентканала особых размеров, стоит убедиться, что такие изделия производятся и их можно приобрести.

Что необходимо знать для монтажа качественной вентиляции

Вентиляция — это сложная инженерная коммуникация, на КПД которой влияет даже расположение плиты.

При устройстве воздуховода для кухонной вытяжки важно знать следующие правила:

1. Каждый поворот трубопровода уменьшает производительность вытяжки на 10%.
2. Максимальная длина для нормальной работы воздуховода — 3 м. С каждым лишним метром производительность системы уменьшается на 15%.
3. Тупые углы при поворотах трубопровода нарушают естественный отток воздуха.
4. В частных домах наружную вентиляционную трубу, ведущую на крышу, обязательно утепляют, чтобы в холода не образовывался конденсат.
5. На вход в вентиляционную шахту обязательно устанавливают обратный клапан для устранения обратной тяги.

Плита на кухне должна максимально близко располагаться к вентиляционному каналу, чтобы агрегат работал эффективно.

Как собрать пластиковый воздуховод

Принцип сборки пластикового короба (воздуховода) для вытяжки называется «раструб – труба», и он довольно прост. Главное — подобрать комплектующие правильных размеров, точно вымерять и отрезать фрагменты трубы.

Последовательность действий:

1. Сначала составляем проект-схему воздуховода с точным масштабом, чтобы определить количество поворотов, соединений и других элементов конструкции.
2. Закупаем комплектующие.
3. Начиная от вытяжки, собираем короб согласно маршруту, указанному в проекте.
4. Соединяем короб с вентиляцией.
5. Проверяем, правильно ли выполнена работа.
6. Герметизируем соединения.

Короб для вытяжки: правила эксплуатации и использование аксессуаров

Правила эксплуатации коробов для вытяжки:

• периодическая замена фильтров;
• контроль работы обратных клапанов;
• поддержание наружной поверхности в чистоте;
• выявление засоров и их устранение.

При эксплуатации гипсокартонного короба на кухне нужно обеспечивать целостность его внешнего защитного слоя, не допускать эксплуатации при повышенной влажности, при очистке не использовать абразивные инструменты.

При ухудшении внешнего вида конструкции, нужно использовать специальные декоративные аксессуары

Важно их подбирать в соответствии с материалом вентиляционного канала

Процесс производства прямоугольного оцинкованного воздуховода вентиляции

Еще уменьшается сама мощность используемой вытяжки. При монтаже воздуховода нельзя планировать острые углы, углы в 90°. Чтобы воздух не имел возможности возвращаться, надо установить обратный клапан.

Вентиляционные каналы должны находиться над варочными поверхностями. Длина труб для вывода воздуха предусмотрена не более 3 метров.

При выборе вытяжек для кухни и коробов для декора нужно опираться на технические параметры, размеры кухни, личное предпочтение, финансовое положение. Также изучить характеристики материалов, их функциональность.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Учитывая все пункты, можно подобрать приемлемые варианты вытяжки для вашей кухни. Приобрести короб или сделать своими руками, скрыть громоздкие и некрасивые части воздуховода. И ваша кухня приобретет индивидуальный стильный вид.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Как навсегда избавиться от появления конденсата в вентиляционной трубе?

Правила проведения монтажа

Первым правилом является сопоставление размеров кухонного гарнитура. Если шкаф под вытяжку подходит, имеет запас по внутреннему полезному пространству, а его нижняя плоскость выполнена из материала толщиной от 10 мм, – можно приступать к выполнению отверстий.

Установка встраиваемой вытяжки в шкаф гарнитура легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

Все механические пропилы не имеют защиты от влаги, поэтому вторичная герметизация проводится до монтажа вытяжки. С этой целью используется бытовой или аквариумный герметик. Полное высыхание занимает до 2 часов, а полученный слой также выполняет пассивное свойство – гашение вибраций, снижение шумов на средних и больших скоростях вентилятора.

Вытяжка, встраиваемая в шкаф, является самым оптимальными решением для небольших помещений.

Вторым критическим правилом является технология подведения питающего кабеля. Если в кухонном гарнитуре не предусмотрена розетка 220В, – удлинение питающего кабеля, или его соединение с другими сетевыми подключениями, происходит исключительно посредством зажимных клеммников.

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Так как питающая сеть имеет напряжение в 220В, а само устройство контактирует с парой, – требуется прокладка выделенной линии заземления с сечением провода до 0,5 кв. В противном случае, даже исключая вероятность повреждения током оператора, накапливаемое статическое электричество негативно сказывается на состоянии компонентов вытяжки. В первую очередь, начинают покрываться ржавчиной сварные швы и точки внешнего корпуса.

Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.
