Односторонние автоматические кромкооблицовочные станки

Назначение: Автоматический кромкооблицовочный станок, проходного типа, предназначен для облицовки кромок прямолинейных сторон панелей в автоматическом режиме различными кромочными материалами.

Принцип работы:

рис.4
рис.5
рис.6

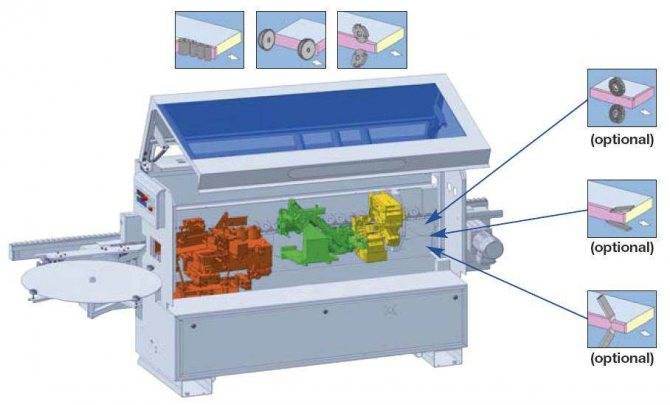

Рассмотрим принцип работы на станке с максимальной комплектацией агрегатами и устройствами , входящими в состав станков. Станки бывают с ЧПУ и без. Станки с ЧПУ управляются электронным устройством способным менять настройки станка автоматически, на станках без ЧПУ настройка оборудования происходит вручную. Заготовки в процессе обработки перемещаются посредством приводного транспортера с регулируемой скоростью подачи или без регулировки.

Первый узел в станках (рис.4 слева) — узел предварительного фрезерования торца заготовки. Позволяет устранить дефекты на заготовках, которые возникают вследствие раскроя (сколы, ступенька от подрезной пилы), а также дефекты связанные с низким качеством плитных материалов дсп, мдф (утолщение на торцах). Далее: Ик – лампа предварительного подогрева заготовки Позволяет осуществить предварительный прогрев торца заготовки перед клее наносящим узлом для улучшения адгезии и равномерности распределения клея – расплава. Далее: Магазин подачи кромочного материала Включает в себя приводной подающий ролик и специальную обойму для подачи полосового материала. Далее: Узел нанесения клея С помощью данного узла осуществляется нанесение и регулировка количества клея. Температура клея регулируется электронным блоком контроля, что гаранитрует поддержание нужной температуры и исключает перегревание клея.

Следующие агрегаты, устанавливаемые на станке служат для обработки снятия свесов кромочного материала. Первый агрегат (рис.14 слева) — Узел торцовки свесов. Чистовая торцовка свесов кромки осуществляется автоматически, с помощью двух пил. Далее:Узел фрезерования свесов. Фрезерный узел оснащен двумя радиусными фрезами R2 и плавающими копирами, позволяющими отслеживать толщину заготовки, что обеспечивает отличное качество обрабатываемой поверхности. Далее:Узел автоматического скругления торцевых углов приклееного кромочного материала Позволяет в автоматическом режиме произвести скругление торцевых углов кромочного материала без остановки заготовки. Далее:Циклёвочный узел Осуществляет финишную обработку материала (pvс/abs) толщиной от 1 до 3 мм и полностью устраняет такой дефект как «кинематическая волна», возникающий при фрезеровки свесов кромочного материала на больших скоростях подачи.

Следующие агрегаты служат для придания качественного внешнего вида, получаемой мебельной заготовке. Промышленные фены (рис.15 слева). Предназначены для восстановления естественного цвета кромочного материала после обработки на узле циклёвки. Далее:Полировочный узел. Предназначен для полировки обработанной части кромки, удаления излишков клея-расплава, а также придания ей естественного цвета и блеска.

Фото станков:

рис.7
рис.8

Производят позиционные кромкооблицовочные станки в России странах СНГ и многих странах Европы и Азии с различными характеристиками.

Клей-расплав для автоматических кромкооблицовочных станков

Выбор клея-расплава производят в зависимости от применяемого оборудования и задачами, стоящими перед производством. Для средне скоростных станков наиболее подходящим является клей-расплав производства Kleiberit 788.7, средненаполненный клей-расплав для кромок из шпона, ПВХ, АБС и пропитанных бумажных для скоростей подачи до 15 м/мин, его технические характеристики можно посмотреть здесь. Для высоких скоростей подачи можно применять клей-расплав 744.4, средненаполненный клей-расплав для кромок из шпона, ПВХ, АБС и пропитанных бумажных для скоростей подачи от 20 до 40 м/мин, его технические характеристики можно посмотреть здесь. Существуют станки производства фирмы Holz-her, использующие не гранулированный клей-расплав а катриджный. Для этих станков у фирмы Kleiberit есть клей марки 782/.0, его технические характеристики можно посмотреть здесь.

Кромочный станок своими руками

Устройства заводского изготовления отличаются высокой стоимостью, потому для небольшой домашней мастерской целесообразно изготовить станок собственноручно. Кромкоклеечный станок, изготовленный своими руками, будет заметно уступать покупным аналогам по мощности и производительности, но он с легкостью справится с объемом работы в домашней мастерской начинающего мебельщика.

Планируя изготовить подобный кромочный агрегат собственноручно, стоит трезво оценивать свои силы. Кромкооблицовочный станок – устройство повышенной опасности, и от качества его сборки зависит безопасность оператора

Элементы конструкции

Устройства данного типа используются на различных производствах, при этом имеют разную конструкцию. В общем случае самодельный станок должен включать в себя:

устойчивую станину и удобный стол;
узел подачи и центровки ленты;
нагреватель с системой контроля температуры;
термостойкие направляющие;
систему обрезки излишков кромки;
полировочный модуль.

Совокупность всех этих узлов являет собой достаточно сложное устройство, потому для домашнего использования можно ограничиться более простой конструкцией. В самодельном кромочном станке можно обойтись без излишней автоматики, оставив лишь приспособление, подающее ленту, и устройство ее нагрева. При этом придется использовать ленту с заранее нанесенным клеевым составом, что несколько дороже, но при этом удастся сэкономить на сложных составляющих станка.

Правильно изготовленное данное устройство можно использовать в качестве станка для кромления досок, фанеры, древесных плит и другого подобного материала. Станок будет иметь простую конструкцию, для его сознания не потребуются дорогостоящие узлы и агрегаты.

Порядок сборки

Прежде всего, необходима столешница из текстолита или фанеры, оклеенной пластиком. На нее крепится горизонтальный упор, металлический угольник, к которому будет прижиматься обрабатываемая заготовка.

В качестве нагревательного элемента и одновременно прижима рационально использовать металлический ролик с подогревом от строительного фена. В месте выхода ролика в направляющем угольнике предусмотрен вырез. Часть угольника за роликом можно оклеить мягким материалом, войлоком или сукном, который послужит для полировки.

Собственно, станок готов. Надо только вкрутить в столешницу штырь, который станет осью рулона, вывести конец ленты в рабочую зону, включить фен и дождаться, пока он разогреет валик. Далее торец обрабатываемой детали подводится к горизонтальному упору и можно клеить начало ленты. Заготовку двигают вдоль направляющей, при этом надо стараться не перегреть ленту, но и обеспечить максимальную прочность соединения.

Уход за кромочным станком

Неважно, используется ли заводское оборудование или изготовленный своими руками простенький станок, необходимо соблюдать меры безопасности при работе с ним и обеспечить своевременное его техническое обслуживание. Есть несколько важных правил, игнорирование которых может привести к выходу устройства из строя или к травме оператора

Перед началом работы обязательно изучить устройство и принцип действия кромочного станка, расположение органов управления.
Прежде чем включать устройство, необходимо удостовериться в целостности питающих кабелей и защитных механизмов.
Не допускать попадания в рабочую зону масла, воды и прочих жидкостей.
Содержать рабочее место в чистоте.
Подвижные детали устройства должны быть смазаны с использованием рекомендуемых материалов.
В процессе работы необходимо контролировать температуру прижимного ролика, не допускать перегрева, пригорания клеевого состава.
Если в ходе эксплуатации заводского оборудования возникли сложности, не стоит пытаться исправить их самостоятельно, надо обращаться за помощью к специалистам.

Времена меняются, технологии заметно облегчают жизнь домашнему умельцу. Сейчас делать мебель самому просто как никогда, надо лишь немного инструмента и оборудования. Тем, у кого возникло желание попробовать себя в качестве мебельщика, вряд ли удастся обойтись без этого полезного приспособления. Для начала стоит изготовить простенькое устройство, попробовать себя в новом качестве, а там и задуматься о покупке полноценного заводского оборудования.

Как выбрать?

Кромкооблицовочный станок можно выбрать по определенным параметрам. К наиболее важным показателям следует отнести:

1. Популярность бренда. От того, какая фирма выпустила оборудование зависит многое, к примеру, качество сборки. Кромкооблицовочный станок Brandt, к примеру, пользуется достаточно большой популярностью по причине качественной сборки и использования только современных технологий при производстве.
2. Другим важным показателем можно назвать то, от какого напряжения работает станок. К примеру, кромкооблицовочный станок SCM работает от стандартной сети 220 Вольт. Другими словами, оборудование можно установить, как дома, так и в цеху.

Потребляемая мощность также является важным показателем, который следует учитывать при выборе оборудования. Кромкооблицовочный станок KDT работает от установленного электродвигателя, потребляемая мощность которого может варьировать в пределе от 1 до 5 кВт. Потребительская мощность напрямую влияет на производительность, которой обладает кромкооблицовочный станок KDT. Современные технологии позволили существенно снизить потери при работе без уменьшения мощности силового агрегата. Кромка на заготовке характеризуется различными показателями, к примеру, шириной и качеством обработки. Именно поэтому если выбирать криволинейные кромкооблицовочные станки или другого типа, то нужно учесть максимальную ширину обрабатываемой кромки. Она указывается в миллиметрах

Показатель шероховатости тоже важен

Высота упора имеет важное значение. Этот элемент конструкции определяет особенности проведенной процедуры

Бранд может оказывать влияние на конструктивные особенности, которыми обладает односторонний кромкооблицовочный станок, но практически все модели имеют упор. Размер стола также является определяющим при выборе фактором. Он указывает то, каких размеров может использоваться заготовка. Для того чтобы обеспечить нужную точность обработки заготовка должна правильно фиксироваться на столе.

1. Точность подачи зависит от того, какое механизм регулировки используется. Кромкооблицовочный станок с ручной подачей позволяет достигать точности обработки в несколько долей миллиметра.
2. Рабочая температура – особенности технологического процесса в рассматриваемом случае. Обработка кромки проводится путем нанесения особого вещества на поверхность. Для того чтобы изменить свойства металлической тической следует оказывать существенное воздействие. Многие модели работают при температуре 100-200 градусов Цельсия. Воздействие подобной температуры приводит к повышению пластичности материала.
3. Размеры оборудования определяют возможность эксплуатации его в той или иной ситуации. Устанавливать его следует исключительно в помещении, так как питание проходит от установленного электродвигателя. Следует учитывать тот момент, что несущественное воздействие влаги приведет к нарушению функциональности. Габаритные размеры определяют удобство использования оборудования в помещении.

https://youtube.com/watch?v=ny-0Yf_-fP0

Масса конструкции также учитывается при выборе. Чем меньше вес, тем проще справляться с оборудованием при его транспортировке или перебазировании. Прямолинейные кромкооблицовочные станки крепятся к основанию для того, чтобы во время обработки вибрация не влияла на качество. Вес некоторых моделей не более 10 килограмм. Этот момент определяет то, что даже незначительное воздействие может привести к смене базирования.
Цена также является определяющим фактором. Однако стоит учитывать, что хорошая модель не стоит дешево. Некоторые производители существенно завышают стоимость своей продукции, что следует учитывать.

Вышеприведенные моменты следует учитывать при выборе наиболее подходящей модели. На рынке представлено довольно много промышленных вариантов исполнения, каждый имеет свои достоинства и недостатки. Поэтому каждую следует рассматривать отдельно.

Компоновка станка

Правильная компоновка станка- это одно из важных составляющих в производстве. На качество работ влияют прочность закрепления материала для кромки на деталях. А это несомненно зависит от нужной температуры клея-расплава, на сколько сильно сжимаются мебельные элементы и ленты и время просушки изделий. При несоблюдении этих условий деталь уходит в брак. Чтобы этого не возникло, конструкцию станка постоянно улучшают.

Так существует базовый модуль станка из нескольких узлов:

Узел подачи облицовочного материала. В нём имеются ролики, нож для обрезания ленты и магазин для рулона. Скорость движения ленты для облицовывания здесь можно выбрать путём регулировки оборотов роликов. Момент для обрезания ленты регулирует датчик положения детали.
Узел нанесения и разогрева клея. Клей на ленте нагревается при помощи специального фена.
Узел прижима. В момент контакта детали и ленты с расплавленным клеем осуществляет прижим опорными роликами с нужными усилиями.

Дополнительно в станке имеется встроенный фрезерный узел, для среза излишков, то есть свесов. Также торцовочный узел, для закрытия торца, обеспечивается более длинной лентой, нежели сама деталь.

Рейтинг лучших кромочников

Изучив статистику, отзывы и технические параметры наиболее популярных моделей кромкооблицовочных станков, был составлен рейтинг лучших:

Фирма-производитель (модель)	Технические характеристики	Описание и дополнения
Фирма Brandt модели Ambition-1200, 1400, 1600 и 1800	производство Германии, модели Ambition – односторонние станки, предназначены для работы с кромкой 0,4-2 мм для приклеивания ее к заготовкам в 8-50 мм, скорость работы 6м/минуту	создан для обработки (приклеивания кромки) к прямолинейным торцевым частям, клеевой слой наносится равномерно специальными роликами и плотно прижимается при помощи вращающихся цилиндров, чем выше номер серийной модели, тем выше становятся и тех.параметры станков
Фирма КРОМ Российский производитель, предлагающий лучшие кромочники ручного управления	модель КРОМ-750 – новинка в серии ручных станков, идеально подходящий для частного использования и малого бизнеса, работает с ПВХ-кромкой толщиной в 0,3-3 мм со скоростью работы 5м/минуту	модель отличается высоким качеством сборки и доступной ценой, на порядок ниже зарубежных аналогов, обладает встроенным резервуаром для клеевой массы объемом в 270 мл, в комплекте прилагается ремонтных набор для оперативного устранения мелких поломок
Фирма Felder Немецкая компания представляет своим покупателям кромочники различного уровня и класса	универсальные (NEW-G320, G460, G330 и ForKa300-s-eco); профессиональные (G500, NEW-G680, NEW-G670 и NEW-G660); Премиум-класса (perfect-710x-motion, perfect-608x-motion-plus, perfect-710e-motion, perfect-710x-motion-plus, NEW-perfect812e-motion и NEW-perfect812x-motion-plus); мобильные (Felder-ForKa-200)	универсальные кромочники отличаются малыми габаритами и работают с кромкой в 0,4-3 мм и заготовками в 10-45 мм, они используются для склейки кромки к изогнутым либо прямым заготовкам; профессиональные модели – это мультифункциональные кромочники, созданные для округления углов, фугования, полирования и циклования заготовок на высоком уровне, они работают с кромочным материалом в 0,4-3 мм и заготовками толщиной в 8-60 мм; станки Премиум-уровня – устройства, отличающиеся высокой производительностью, максимально точным итогом работы и практически невидимым швом; Мобильные кромочники – гибкие, малогабаритные, ручные и очень удобные инструменты, они созданы для дополнительных, вспомогательных работ для обработки мебели
Фирма Griggio Итальянские производители, предлагающие станки различного уровня: автоматические и ручные, предназначенные для проклейки прямолинейной кромки из ламината и натурального дерева	малогабаритные модели предназначены для облицовки кромочного слоя толщиной до 3 мм и работают с заготовками в 45 мм, скорость работы 1-4 м/минуту	станок модели GB-M весом около 8,5 кг является самым малогабаритным и простым в управлении, он обладает вариатором режима температур и регулировкой скорости; остальные представленные модели этого изготовителя различаются весом и габаритами, а также заявленной мощностью, это устройства высокопрофессионального уровня для проклейки кромки в 0,4-8 мм на заготовки мебели размерами в 10-60 мм и скоростью работы 1-17 м/минуту
фирма CEHISA Испанские производители, ведущие в сфере деревообрабатывающей промышленности	кромочник Cehisa – один из наиболее популярных, это односторонний, автоматический станок для качественной проклейки кромок из древесины, шпона, ламината и меламина	станки от этого производителя пользуются большим спросом и активно используются в крупных мебельных производствах, а также и на предприятиях малой мощности

Самостоятельное изготовление кромкогибочного станка

Устройство, виды и принцип работы рулевого механизма Как сделать приспособление для выполнения кромкогибочных операций? Решается такая задача достаточно просто.

Вариант первый. Станок для сгиба длинных прямых кромок

Для того чтобы изготовить такое устройство, вам потребуются его чертежи, которые несложно найти в интернете, а также следующее оборудование и расходные материалы:

металлические швеллеры, из которых изготавливают основание и прижимы кромкогиба;
толстостенный уголок для изготовления обжимного пуансона;
металлический лист, из которого будут изготовлены щетки кромкогиба;
металлическая скоба, используемая в качестве ручки устройства.

Схема работы самодельного кромкогиба

Схема сборки, позволяющая изготовить станок для выполнения кромкогибочных операций, выглядит следующим образом:

На ребрах пуансона и основания снимаются фаски, размер которых должен составлять 7х45°, а длина – 30 см. К пуансону привариваются металлические прутки диаметром 10 мм, которые будут выступать в качестве осей. Приваривая такие прутки, необходимо следить за тем, чтобы их ось совпадала с ребром уголка. На концах рабочей части прижима делаются выборки. Самодельный кромкогиб предварительно собирается в тисках, при помощи которых пуансон сжимается с основанием

При этом важно следить за тем, чтобы стенка пуансона и рабочая полка основания, между которыми помещается картонная прокладка, располагались в одной плоскости. На ось пуансона надеваются стальные щетки, которые прижимаются к основанию при помощи струбцин

После проверки правильности положения щеток их приваривают к основанию устройства. В основании кромкогиба просверливаются отверстия, в которые вкручиваются зажимные болты. К основанию станка – металлическому швеллеру – привариваются шпильки, на которые накручиваются гайки. Выкрутив болты, их вставляют в рассверленные отверстия прижимного механизма и накручивают на них ограничительные гайки. К металлическому уголку самодельного кромкогиба приваривается ручка.

Чертеж гибочной балки (нажмите для увеличения)

Чертеж нижней балки (нажмите для увеличения)

Чертеж прижимной балки (нажмите для увеличения)

После того как ваше кромкогибочное устройство собрано, остается только зафиксировать его в слесарных тисках.

Закрепленный на верстаке кромкогиб

https://youtube.com/watch?v=EBreqnlypps

Вариант второй. Ручной кромкогиб для отбортовки

Этим самодельным приспособлением можно отгибать кромки любой длины, а конструкция взята с ручных кромкогибов заводского производства.

На данных примерах мы рассмотрели порядок изготовления типовых кромкогибов, которые можно использовать для выполнения целого перечня технологических операций. Если же вам необходимо кромкогибочное устройство, при помощи которого осуществляют авторемонт, то оно отличается еще более простой конструкцией и, соответственно, невысокой стоимостью, поэтому изготавливать его самостоятельно нецелесообразно: такое приспособление лучше приобрести.

Зачем нужен кромочный станок

Как только материал раскроен, вырезаны все необходимые детали, их кромки оклеивают лентой из различных материалов. В основном это материалы на основе ПВХ, бумаги, обработанных тканей. Данная процедура призвана решить сразу несколько задач.

Декоративное оформление. В продажу поступают ленты для оклейки кромок с различной текстурой и окраской. Чаще всего используется материал, имитирующий фактуру дерева или камня.

Защита плиты. Лента, которая используется для оклейки кромки, изготавливается из материалов на полимерной основе. Она характеризуется высокой прочностью и износостойкостью. Данное покрытие защищает плиту от возможных физических повреждений, проникновения влаги, разрушения структуры вследствие разбухания.

Защита людей от вредных испарений. Современная плита на основе дерева создается с использованием высококачественных материалов и вяжущих веществ, тем не менее ДСП на протяжении первых месяцев эксплуатации может выделять токсины. Защитить владельца от вредного влияния собственной мебели и призван станок для кромления ЛДСП.

Устройства данного типа являются узкоспециализированными, тем не менее подобный станок непременно должен быть в хозяйстве мастера, который занимается изготовлением мебели.

https://youtube.com/watch?v=FGgUxI6-zyo

Окорочные станки с фрезерующей головкой.

Коренное отличие роторных окорочных станков от станков с фрезерующей головкой заключается в уровне производительности и качестве окорки. Считается, что станки с фрезерующей головкой наиболее подходят для окорки крупномерных бревен при небольшой производительности лесопильной линии.

В Северной Америке и Европе эти станки часто используют на малых лесопильных предприятиях по раскрою бревен большого диаметра. Качество окорки на станках роторного типа на порядок выше, поскольку отделение коры производится по слою камбия, что позволяет избежать повреждения самой древесины, что невозможно при фрезеровании.

Стойкость инструмента (обычно это твердосплавные пластины) роторных станков измеряется иногда месяцами, в то время как у станков с фрезерующей головкой только сменами или зачастую часами. Контролем и управлением работой позиционных станков с фрезерующей головкой занимается оператор. Процесс окорки включает навалку бревна на окорочный станок, непосредственно окорку с контролем качества, а также выдачу бревна на выгружающий конвейер.

При работе роторного станка окорка производится поточным методом с минимальными потерями древесных волокон, без участия человека.

Ручное и автоматическое оборудование

Кромочный станок может иметь ручную или автоматическую подачу заготовок. Следует отметить, что большой популярностью пользуется модель с автоматическое подачей. Подобное оборудование позволяет существенно ускорить процесс обработки, так как оператору не нужно выполнять много задач. Ручная кромкооблицовочная машинка имеет меньшую стоимость, однако в данном случае многие операции следует выполнять самостоятельно: подача заготовки, указание параметров обработки и так далее.

Односторонний кромкооблицовочный станок

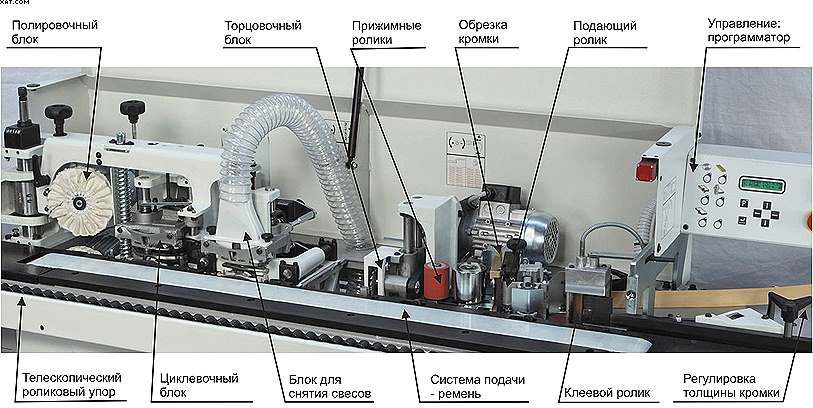

Устройство (основные узлы)

Существует довольно много производителей, которые специализируются на выпуске кромкооблицовочного станка. При этом продукция каждого производителя имеет свои особенности, которые определяют привлекательность предложения. Ручная кромкооблицовочная машинка может иметь разную стоимость, которая зависит от различных моментов: схема, оснащение, степень автоматизации и так далее.

Конструкция прибора

В станине оборудования располагают столик из текстолита или похожего материала, который не даёт возможность испортить заготовку. На столе устанавливается основной модуль, за которым может располагаться фрезеровочный узел для ликвидации свесов. Плюсом подобного оснащения можно охарактеризовать его подвижность, поскольку габариты дают возможность транспортировать электростанок к месту расположения детали. Кроме того, существуют вставные направляющие, чтобы функционировать с твёрдой полосной облицовкой.

Система подачи включает:

рулон;
гильотину;
ролики.

Для основы в магазин вводится материал для облицовки, из которого роликами притягивается лента в область приклеивания. Чтобы настроить темп подачи ленты, электропривод роликов должен иметь контролируемую частоту верчения. Гильотина отрезает ленту таким способом, чтобы её длины хватало для возмещения всей кромки и 25 мм для припуска. Электропривод гильотины может быть автоматическим либо пневматическим. С помощью датчика расположения заготовки обусловливается момент сработки гильотины.

Полезные рекомендации при выборе станка

Кромочный материал можно проклеивать, подавая мебельную заготовку ручным способом или же использовать автоматическую подачу. Но учитывайте, что автоматические кромочники в основном применяются на крупных мебельных производствах с мощным и стабильным потоком работы.

Хозяева крупных и средних мебельных фабрик обычно приобретают для работы цехов станки различных модификаций, в том числе и ручные, для работы с более сложным материалом

Выбирая подобное оборудование для своих нужд, обращайте внимание и на ряд следующих советов:

Определите, сколько приблизительно кромки (в погонных метрах) будет приклеиваться. Учитывайте длину кромочного материала и вид обрабатываемой поверхности.
При выборе не опирайтесь на ценовую политику. Обращайте больше внимания на технические параметры устройств, их характеристики (сечение кронштейна, диаметр направляющих, размеры аспирационного парубка) и производительность работы.
Учитывайте и вес будущей модели для своего производства, наличие дополнительных функций. Помните, что хорошие кромочники оснащаются полуавтоматическим разворотом пил (которые расположены в узле торцовки).
Рассмотрите размещение узла, прижимающего кромочный материал к заготовке и присутствующие фрезерные устройства.

В современных моделях присутствует режим автоматической смазки и система дозирования подачи клеевой массы, а также возможность управления механизмами и осцилляция для системы полирования.
Учитывайте и тот факт, что в мебельных цехах в воздухе обычно имеется много пыли и конденсата, что негативно сказывается на пневматике (такие механизмы быстро выходят из строя). Чтобы продлить срок службы кромочника, применяйте дополнительный компрессор винтового типа с рефрижераторной просушкой и мощными фильтрами. Аспирационное устройство должно обладать производительностью в 400-2500 м3/час создавая уровень разреженности в 2200-2400 Паскалей.

Наиболее удобными моделями становятся механизмы с возможностью автоматической настройки параметров обрезаемого припуска. Рекомендовано, чтобы корректировка углов производилась не только в продольной, но и поперечной ориентации.
