Преимущество кабельного ввода ГЕРДА
Установлена заглушка отверстия под кабель, изготовленная из трудногорючего, ударопрочного и химически стойкого пластика. Позволяет применять кабельный ввод без смонтированного кабеля. При монтаже кабеля заглушка удаляется
- Материал изготовления кабельного ввода:
- никелированная латунь (по умолчанию)
- «Л» – латунь
- «Н» – нержавеющая сталь
- Различные типы присоединительной резьбы:
- «М» – метрическая с шагом 1,5 по ГОСТ 24705
- «G» – трубная цилиндрическая ГОСТ 6357
- «N» – коническая K по ГОСТ 6111 (NPT)
- «R» – коническая R по ГОСТ 6211 (BSPT)
Резьба типа «M» и «G» может изготавливаться удлиненной (Д)
- Всего лишь одно уплотнительное кольцо со вставкой на весь диапазон диаметров кабеля. Кольцо невыпадающее, поэтому его не потерять случайно
- Максимально широкий диапазон диаметров кабеля – по сравнению с вводами других производителей он больше до 30%
- Уплотнительное кольцо защищает кабель от выдергивания и скручивания, а также обеспечивает защиту от воздействия окружающей среды
- Резиновое маслобензостойкое кольцо в основании ввода не позволяет пыли и влаге проникнуть через резьбовое соединение внутрь электрооборудования. Кольцо установлено в специальный паз, поэтому при закручивании ввода кольцо не повреждается и не раздавливается

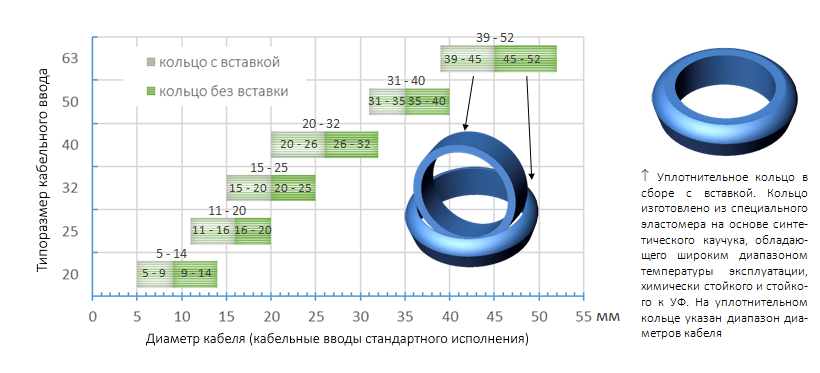

Допустимый диаметр кабеля
Допустимый диаметр кабеля зависит от Ex-маркировки кабельного ввода:
- 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X – стандартное исполнение, максимально широкий диапазон диаметров кабеля (см. таблицу 1),
- 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da – усиленное исполнение, диапазон диаметров кабеля несколько меньше (см. таблицу 2), но при этом обеспечивается максимальная стойкость к выдергиванию и скручиванию кабеля. Кабельный ввод предотвращает выскальзывание кабеля при приложенном к нему усилии растяжения, равным в ньютонах 20-кратному значению (в мм) диаметра кабеля.
Кабельные вводы стандартного и усиленного исполнения отличаются друг от друга только нанесенной на корпус лазерной маркировкой, других конструктивных отличий нет. При отсутствии указаний от заказчика поставляются кабельные вводы с Ex-маркировкой 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X (стандартного исполнения). Чтобы заказать кабельный ввод усиленного исполнения, в коде заказа нужно указать Ex-маркировку, например: ГЕРДА-КВ-М20 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
| Таблица 1. Диаметры кабелей вводов стандартного исполнения 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X | |||
|---|---|---|---|
| Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |
| минимум | максимум | ||
| 20 | 5 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
| 25 | 11 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
| 32 | 15 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
| 40 | 20 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
| 50 | 31 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
| 63 | 39 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
| Таблица 2. Диаметры кабелей вводов усиленного исполнения 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex ta IIIC Da | |||||
|---|---|---|---|---|---|
| Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |||
| Уплотнительное кольцо с установленной вставкой | Уплотнительное кольцо без вставки | ||||
| минимум | максимум | минимум | максимум | ||
| 20 | 6 | 9 | 11 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
| 25 | 13 | 16 | 16 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
| 32 | 18 | 20 | 22 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
| 40 | 22 | 26 | 28 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
| 50 | 32 | 35 | 36 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
| 63 | 39 | 45 | 46 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
Подробнее см. файл “Каталог кабельные вводы серии ГЕРДА-КВ и аксессуары.” (сслыка на PDF вначале этой страницы)
Конструкция кабельных проходок
Простейшая кабельная проходка является металлической гильзой, заделанной в стену или перегородку. Через гильзу проходит кабель, трубопровод, внешний диаметр которого немного меньше диаметра противопожарной конструкции. Зазор между коммуникационной линией и внутренней стенкой гильзы заполняется паклей, насквозь пропитанной жиром. Именно поэтому простейшие кабельные проходки называют еще и сальниками. Также вместе или вместо пакли могут использоваться асбест, прорезиненные кольца, специальные набивки.
На промышленных объектах и электростанциях устраиваются несколько другие конструкции. Они представляют собой две металлические полосы, концы которых соединяются гильзами. Для заделки зазора между коммуникациями и внутренними стенками используют специальные диафрагмы и шайбы. Одна такая кабельная проходка служит для пропуска нескольких инженерных линий.
Высоковольтные кабельные сети
Высоковольтные кабельные сети эксплуатируются для передачи электроэнергии высокого напряжения более 6 кВ.
Для высоковольтной сети применяется силовой кабель, изготавливаемый специально для предприятий. Учитывая постоянную работу высоковольтной кабельной сети в условиях передачи сверхтоков, и высокое требование для работы на предприятиях, изоляционный материал силовых кабелей имеет толщину не менее 6 мм и повышенную защиту от возгорания.
Головной станцией высоковольтной кабельной сети служит генерирующее предприятие или подстанция, а приемным устройством трансформаторная будка.
Необходимость герметизации кабельных проходок
Отверстия для кабелей опасны, поскольку строительные конструкции утрачивают огнестойкость – это путь для дыма, искр, пламени, высоких температур; воздух через каналы поддерживает горение.
Противопожарная защита кабельных каналов, вводов, шинопроводов направлена на:
- снижение:
- коррозийной активности;
- токсичности, дымообразования;
- увеличение огнестойкости (проводов, стен, перегородок).
Необходимость заделки предусмотрена:
| Акт | Нормы |
| ФЗ 123 (п.4) СП 2.13130 (п. 5.2.4) | Пересекающее кабельное, трубное, другое оснащение должно обладать пределом огнестойкости этих ограждающих конструкций или большим. |
| СП 76. 13330 (п. 5.25) | Исполнитель электромонтажа обязан заделать отверстия с обеспечением нормируемого уровня огнестойкости места работ. |
| ПУЭ 7 (п. 2.1.58) | Возможность замены проводки достигается использованием труб, коробов, легко удаляемым несгораемым веществом с пожаростойкостью, равной месту нахождения. |
Принцип действия
Все знают, как работает эта конструкция вкупе с терморасширяющейся защитой?
Думается, что большинство из нас – да.
Однако, если кто-то не знаком с принципом работы узлов пересечения стройконструкций с такой огнезащитой, поясним этот принцип.
Такие кабельные проходки заграждают огонь за счет способности
огнезащитного компонента в десятки раз увеличиваться под воздействием высокой температуры.
Начался пожар.
Под высокой температурой (примерно 150°С) огнезащита кабельных проходок трехмерно расширяется в размерах.
А огнеупорный материал полностью заполняет весь узел пересечения. При этом он негорючий.
Поэтому и огонь по кабель-каналу, например, через перекрытие распространяться дальше не будет.
Как огнеупорный компонент может использоваться минеральная вата.
Используется противопожарная кабельная проходка для одного кабеля или целого витка.
Узлы пересечения хорошо монтировать через стены толщиной от 150 мм и перекрытия с размерами от 200 мм.
Из чего состоит кабельная продукция
Абсолютно любое изделие состоит из токопроводящих жил, экрана и наружного покрытия, обычно также используется изоляция.
Все элементы одинаково важны в процессе эксплуатации кабеля, так как они обеспечивают его правильную работу и, как следствие, хорошую передачу информации и электрической энергии.
Изоляция и наружные покровы являются не обязательным элементом структуры кабеля, но они обычно тоже присутствуют. Такие элементы могут отсутствовать при особых условиях прокладки проводов.
Жилы, проводящие ток, могут быть изготовлены из меди либо алюминия. Провода из меди маркируются буквой М, из алюминия – буквой А. В настоящее время, большинство производителей отдает предпочтение проводам из меди.
Жилы, в свою очередь, делятся на круглые, уплотненные и секторные.
Современная кабельная продукция демонстрируется на ежегодной выставке «Электро».
Рынок кабельной продукции в РоссииСовременный ассортимент кабельно проводниковойПоставщики кабельной продукции
Система электропитания
В большинстве случаев для работы компьютерной сети требуется обеспечить электропитание устройств, подключаемых к телекоммуникационным разъемам. На каждом рабочем месте устанавливают силовые розетки. Одни розетки служат для подключения компьютеров и оргтехники, другие – бытовых электроприборов. Такое разделение систем позволяет организовать централизованное гарантированное электропитание.
Известно, что прокладка силовых кабелей параллельно информационным ухудшает качество передачи данных по слаботочным линиям, что может вызвать сбои локальных сетей. Для уменьшения этого влияния требуется выдержать минимально допустимые расстояния параллельной прокладки, зависящие от напряжения, мощности нагрузки. Монтаж силовых и слаботочных сетей одним подрядчиком позволяет решить проблему электромагнитной совместимости, уменьшить инвестиционные затраты.
Горизонтальная подсистема СКС и компьютерная сеть
Горизонтальная подсистема СКС включает распределительные панели, коммутационные кабели распределительных пунктов этажа, горизонтальные кабели, точки консолидации, телекоммуникационные разъемы. Горизонтальная подсистема обеспечивает локальную сеть для абонентов, предоставляет доступ к магистральным ресурсам. Среда передачи горизонтальной подсистемы – симметричные кабели не ниже категории 5. Стандарты СКС 2007 года предусматривают для центров обработки данных выбор СКС не ниже категории 6. Для информационных технологий (компьютерная плюс телефонная сеть) частных домов новые стандарты рекомендуют использовать категорию 6 / 7. Среда передачи вещательных коммуникационных технологий (сокращенно ВКТ: телевидение, радио) частных домов / квартир – симметричные защищенные кабели с полосой частот 1 ГГц, плюс коаксиальные кабели до 3 ГГц. Допускается также применение оптоволокна.
В горизонтальной подсистеме СКС преобладает компьютерная сеть. Отсюда вытекает ограничение максимальной длины канала – 100 метров независимо от типа среды. Чтобы продлить срок службы без модификаций, горизонтальная подсистема СКС должна обеспечить избыточность, резерв параметров.
Варианты заделки противопожарных проходок
Плиты Vulcan DP от ДКС
Огнестойкие панели Наверное самый дешевый метод в плане реализации: плиты из минеральной плиты установить в отфактурованное отверстие, попутно обработав все герметиком. Можно применять, если планируется редко добавлять или заменять кабели.
Подушки PYROBAG от OBO BETTERMANN
Огнестойкие подушки Оболочка подушек изготовлена из стекловолокна, которое не подвержено влиянию влажности. Монтаж достаточно чистый — надо просто плотно «напихать» подушек. Хороший вариант для горизонтальных проходок с частой заменой или докладкой кабелей. Вертикальные проходки требуют удерживающих конструкций, чтобы подушки не выпадали под собственным весом. Также между подушками остаются щели и, например, ДКС рекомендует их замазывать герметиком, чтобы избежать проникновение дыма.
Блоки CFS-BL от Hilti
Пеноблоки Фактически являются аналогом подушек, только можно монтировать без щелей. Режутся канцелярским ножом. У некоторых производителей бывают круглого сечения.
Пена от Hilti
Двух- компонентная пена и герметики/мастики Как правило, используются для заделки небольших проходок или щелей в проходках из более крупных «узлов». Герметики могут применяться совместно с минеральной ватой (см. рекомендации производителей).
Проходка от Roxtec
Модульные блоки герметичных проходок Когда есть много денег, нужна герметичность и все-такое… Это действительно круто. Есть «аналогичные» Roxtec решения — CFS-T от Hilti и НТМ от российской .
Манжета «ОГНЕЗА-ПМ-К»
Манжеты Используются в основном для труб, но тут «отличилась» отечественная , которая применяет их как кабельную проходку и даже допускает утапливать манжеты внутри проходного отверстия (при установке стальной трубы), делая их практически заподлицо с защищаемой конструкцией.
EZ-Path от Cablofil
«Протяжные коробки» Когда-то проходки EZ-Path от Cablifil (входит в группу ) были уникальными на рынке, но сейчас появились аналогичные проходки «ОГНЕЗА-ПМ-К» (модульная) от «ОГНЕЗА», а также с «убийственной» ценой CFS-SL GA от Hilti (круглого сечения). Такой вариант позволяет докладывать и перепротягивать кабели достаточно часто.
CFS-D от Hilti
Диск Удивительное решение. Не знаю, как Hilti получили необходимый сертификат, но при цене 150 руб. за диск — это просто отличный конкурент пене для одиночных кабелей.
«Стоп Огонь» продвигает патентованную систему Стоп Огонь – выглядит интересно и по всей видимости недорого
Думаю стоит обратить внимание
Проходки из металлических изделий площадью до 100 см2 заземлять не требуется (ПУЭ, п. 1.7.77, п.п
6).
При использовании труб в нормативной документации нигде не оговаривается насколько края должны выступать от конечного покрытия.
При использовании металлических труб принимать во внимание “СП 76.13330.2016 Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85” п
6.3.6.2 Применяемые для электропроводок стальные трубы не должны иметь острые режущие кромки, зазубрины. Они должны иметь внутреннюю поверхность, исключающую повреждение изоляции проводов при их затягивании в трубу и антикоррозионное покрытие наружной поверхности. Для труб, замоноличиваемых в строительные конструкции, наружное антикоррозионное покрытие не требуется. Трубы, прокладываемые в помещениях с химически активной средой, внутри и снаружи должны иметь антикоррозионное покрытие, стойкое в условиях данной среды. В местах выхода проводов из стальных труб следует устанавливать изоляционные втулки.
Обычно используются “черные” электросварные трубы, имеющие шов вдоль трубы, так как они дешевле водогазопроводных труб (в описании трубы может быть указано ВГП).
При проходке кабелей в наружных стенах необходимо делать уклон в сторону улицы, чтобы избегать просачивания влаги. Величину уклона в нормативной документации не нашел, обычно указываю диапазон “5-15 градусов”.
На проходки кабелей в стенах с нормированной огнестойкостью нужно составлять акты освидетельствования скрытых работ (допускается один акт на несколько штук – например на этаж здания).
Хотите что-то добавить – прошу в комментарии.
Силовые кабели
Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.
ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.
ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.
Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.
Выделяют такие виды силовых кабелей этого типа:
- АВВГ. Бывает многожильным или одножильным алюминиевым.
- ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
- ВВГп. Это плоский защищенный провод.
- ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.
NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.
Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.
Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.
По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.
Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.
ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.
Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:
- АВББШв. Внутри жилы из алюминия.
- ВББШвнг. Не горит.
- ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.
Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.
ГОСТ на кабельную продукцию
Кабельная продукция играет важную роль на современном этапе развития человечества. Производство таких товаров – важная и ответственная задача, с которой справятся только обученные специалисты.
Производство кабельно-проводной продукции жестко регламентируется. ГОСТ на кабельную продукцию был внедрен еще в советское время. ГОСТ 16442-80 – нормативный документ, рекомендаций которого придерживались все отечественные производители. Со временем он утратил свою силу, а на замену ему пришли новые нормативные документы и государственные стандарты.
Но, стоит отметить, что ГОСТ 16442-80 недействителен для массового производства, а вот для оборонительных структур еще действует военное дополнение к данному стандарту.
Сейчас же в промышленности действует целый ряд других ГОСТов. Например, ГОСТ 31565 вступил в силу с 1 января 2014г. Он предусматривает перечень необходимых действий для сертификации различных видов кабельной продукции (силовые, контрольные, тактические и др. кабеля). Это самый новый нормативный документ, касающийся производства кабельно-проводной продукции.
Для силовых кабелей с пластмассовым покрытием (изоляцией) существует свой отдельный ГОСТ Р 53869-2010. Он возник из-за необходимости систематизировать и упорядочить требования современного рынка силовых кабелей. В новом документе учитываются области применения, условия эксплуатации силовых кабелей.
В отличие от устаревшего ГОСТ на кабельную продукцию под маркировкой ГОСТ 16442-80 в новом документе был введен целый ряд уточнений:
- Нормирование средней величины изоляции;
- Увеличение списка сечений токопроводящих кабелей и их жил непосредственно;
- Приведены значения допустимых электрических нагрузок для кабелей.
И еще множество других поправок. К тому же были полностью исключены требования ГОСТ 7006-72. Они полностью не соответствовали современным стандартам.
Но стоит понимать, что ГОСТ Р 53869-2010 – всего лишь стандарт общих правил и условий для производства кабельно-проводниковой продукции. На его базе были разработаны отраслевые технические условия (ТУ), которые более точно рассматривают производство продукции для тех или иных целей.
Нормативная литература способна полностью урегулировать процесс производства оптики, поэтому беспокоиться о качестве продукции отечественных производителей не стоит.
Больше о современной кабельной продукции: заводах, производстве, производителях и поставщиках; можно узнать на ежегодной выставке «Электро».
Рынок кабельной продукции в РоссииСовременный ассортимент кабельно проводниковойПоставщики кабельной продукции
Обозначение типа кабельного ввода
| ГЕРДА-КВ | Б | М |
| 1 | 2 | 3 |
- Ex-кабельный ввод 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da IP66/IP68 при давлении до 10 атм в течение часа
- Устройство крепления и заземления брони
- ” ” – нет (кабельный ввод для небронированного кабеля)
- “Б” – с устройством крепления и заземления брони (ввод для бронированного кабеля)
- Устройство для присоединения металлорукава, трубы или соединителя
- ” ” – нет
- “М” – устройство для присоединения металлорукава ГЕРДА-МГ
- “РВ” – внутренняя резьба для присоединения трубы или соединителя
- “РН” – наружная резьба для присоединения трубы или соединителя
- “Тр” – цанговое крепление трубы, нарезание резьбы не требуется
Предел огнестойкости кабельной проходки
Кабельные проходки имеют особый уровень (предел) огнестойкости IET (п.5.1.4 ГОСТ Р 53310):
- утрата:
- T – критический нагрев.
Нормируемый предел огнестойкости проходок определяют по ГОСТам 30247, Р 53299, Р 53306, Р 53310.
Цифры EIT – время стойкости. Есть 10 уровней: 15, 30, 45, 60, 90, 120, 150, 180, 240, 360. Средства сопоставляют с качествами ограждающих конструкций и подбирают такие же или лучше.
По ФЗ 123 есть 4 типа п/п перекрытий с огнестойкостью: REI 15 – 150. В табл. 21 установлены значения для перекрытий: REI15 – 60. Соответственно, за предел огнестойкости принимают значение IET проходки равное указанному или лучше.
Кабель МКЭШв, МКЭКШВ
МКЭШвМКЭШв-ХЛМКЭШвнг(А)-ХЛМКЭШвнг(А)-LS
Количество жил, сечение и диаметр кабелей показан в таблице ниже | |
|---|---|
| Кол-во жил и сечение,мм² | Диаметр кабеля, мм |
| 2´0,35 | 6,66 |
| 3´0,35 | 6,9 |
| 5´0,35 | 7,89 |
| 7´0,35 | 8,42 |
| 10´0,35 | 10,61 |
| 14´0,35 | 11,35 |
| 2´0,5 | 6,96 |
| 3´0,5 | 7,23 |
| 5´0,5 | 8,3 |
| 7´0,5 | 8,88 |
| 10´0,5 | 11,22 |
| 14´0,5 | 12,01 |
| 2´0,75 | 7,46 |
| 3´0,75 | 7,7 |
| 5´0,75 | 8,89 |
| 7´0,75 | 9,53 |
| 10´0,75 | 12,09 |
| 14´0,75 | 12,98 |
Количество пар, сечение и диаметр кабелей показан в таблице: | |||
|---|---|---|---|
| Кол-во пар и сечение,мм² | Диаметр кабеля, мм | Кол-во пар и сечение,мм² | Диаметр кабеля, мм |
| 1х2х0,5 | 6,47 | 1х2х1,20 | 8,57 |
| 2х2х0,5 | 8,33 | 2х2х1,20 | 10,88 |
| 4х2х0,5 | 10,68 | 4х2х1,20 | 14,27 |
| 5х2х0,5 | 11,62 | 5х2х1,20 | 15,47 |
| 7х2х0,5 | 13,66 | 7х2х1,20 | 17,56 |
| 8х2х0,5 | 14,4 | 8х2х1,20 | 18,49 |
| 10х2х0,5 | 15,73 | 10х2х1,20 | 20,2 |
| 14х2х0,5 | 18,06 | 14х2х1,20 | 22,14 |
| 1х2х0,75 | 7,49 | 1х2х1,50 | 8,69 |
| 2х2х0,75 | 9,47 | 2х2х1,50 | 11,18 |
| 4х2х0,75 | 12,3 | 4х2х1,50 | 14,81 |
| 5х2х0,75 | 13,72 | 5х2х1,50 | 16,11 |
| 7х2х0,75 | 15,49 | 7х2х1,50 | 18,37 |
| 8х2х0,75 | 15,98 | 8х2х1,50 | 19,38 |
| 10х2х0,75 | 17,42 | 10х2х1,50 | 21,23 |
| 14х2х0,75 | 19,21 | 14х2х1,50 | 24,31 |
| 1х2х1,00 | 7,69 | 1х2х2,50 | 9,79 |
| 2х2х1,00 | 9,76 | 2х2х2,50 | 12,45 |
| 4х2х1,00 | 12,81 | 4х2х2,50 | 16,61 |
| 5х2х1,00 | 13,88 | 5х2х2,50 | 18,13 |
| 7х2х1,00 | 15,73 | 7х2х2,50 | 20,76 |
| 8х2х1,00 | 16,55 | 8х2х2,50 | 21,93 |
| 10х2х1,00 | 18,06 | 10х2х2,50 | 24,67 |
| 14х2х1,00 | 19,97 | 14х2х2,50 | 27,68 |
Кабеля для охранно-пожарных систем
Кабеля для охранно-пожарных систем – еще один востребованный товар на рынке кабельной продукции. Применяется он для предохранения передачи данных в экстремальных условиях. Он обладает защитой от внешних радиопомех, которые могут создаваться другим оснащением. Как правило, такие кабеля используются для коммуникации внутри организации. Он может прокладываться в сухих или влажных местах, а также под открытым небом.
Производство кабельной продукции не ограничивается выпуском продукции лишь для обмена информацией или для передачи электричества. Довольно часто провода используются в строительстве. Так, широко применяются так называемые нагревательные провода. Они используются при устройстве систем «теплый пол».
Покрытые бесшовной изоляцией провода могут прогревать систему до 205 ᵒС. Конечно же, такая температура не нужна в частных системах отопления. Также подобные кабеля применяются для защиты труб от замерзания. А химической индустрии нагревательный кабель играет ведущую роль.
Не исключено применение нагревательных проводов для отопления теплиц. В таких строениях требуется нагреть не воздух, а прогреть грунт до необходимой температуры.
Прокладка электроотопления в теплице осуществляется под землей. Это позволяет растениям всегда оставаться в привычной для них среде обитания. При этом тепло, отданное такой системой обогрева, остается в постройке, поэтому для людей также создаются комфортные условия работы.
Технические характеристики
Чтобы в процессе эксплуатации МКЭКШвнг избежать внештатных ситуаций, необходимо учитывать основные технические характеристики этого изделия при разработке электрических схем и во время монтажа.
Для кабеля этой марки в паспорте отображены следующие параметры:
| Характеристика | Значение |
|---|---|
| Температура эксплуатации | от -50˚С до +70˚С |
| Внешний диаметр | 9 мм (при сечении проводников 1 кв мм) |
| Радиус изгиба | не менее 5 наружных диаметров |
| Удельное сопротивление изоляции | 5 мОм (при 20˚С) |
| Напряжение при допустимом токе | 500В (переменное), 750В (постоянное) |
| Строительная длина на барабане | 100 метров |
| Максимальная влажность воздуха при эксплуатации | 0.98 |
| Рабочая емкость | 150 – 180 нФ |
| Срок службы | 25 лет |
| Гарантийный срок эксплуатации | 2 года |
| Масса | зависит от диаметра (среднее значение веса – 2 кг/м) |
Различие изделий этой марки может заключаться в сечении проводников, которое может составлять от 0,5 до 2,5 м², а также по количеству пар (от 1 до 44). Поправочные коэффициенты также в зависимости от количества проводников должны вноситься в массу изделия.
Рекомендации по выбору
При выборе подходящей гофры нужно обращать внимание на некоторые детали. У разных производителей одна и та же модель может отличаться. Детали, которые необходимо учитывать при покупке:
Детали, которые необходимо учитывать при покупке:
- внутренний и внешний диаметр;
- проход;
- уровень герметичности;
- класс климата;
- способность пропускать помехи.
Внутренний диаметр трубы всегда меньше внешнего, а его точный размер зависит от габаритов и типа проводки. Если известен показатель наружной оболочки кабеля, то ее умножают на два. При прокладке сразу двух проводов необходимо сложить их диаметры, учитывая условный проход гофры — минимальный размер профиля витков, который нужно вычислить для покупки вводных и соединительных муфт.
Наружный диаметр измеряют по внешним виткам, но такая оболочка не всегда есть в трубе. Определяют также класс герметичности по международной системе. Существуют и отечественные показатели — Р3, Р2, Р1. Чем выше число, тем хуже герметичность и меньше цена, а зависит классификация от типа используемого уплотнителя.
Материал влияет на условия эксплуатации. Для помещений, где постоянно происходит нагрев предметов или существует высокий риск возникновения пожаров, применяют асбестовую нить. Полипропилен защитит кабель от низкой температуры на улице и от попадания внутрь влаги в помещении.
В техническом паспорте обязательно указывается климатическая принадлежность гофры. Ее всегда учитывают во время прокладки. Рука-гармошка не пропускает электрические помехи в помещение или внутрь изделия, состоящего из основного профиля, у которого между витками находится теплый материал.
