Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Измерение расстояний оптическим нивелиром.

На вертикальной линии перекрестия есть две маленькие черты. Для того что бы измерить расстояние до установленной рейки нужно разницу показаний умножить на константу для Leica Jagger 20, как и большинства других нивелиров, константа равна 100.

Измерение расстояния оптическим нивелиром

  • Верхняя черта – 291,2 см
  • Нижняя черта – 285,6 см
  • Разница получается: 291,2 – 285,6 = 5,6 см
  • Расстояние до рейки в нашем случае 5,6 х 100 = 560 см или 5,6 метра.

Оптическим нивелиром можно измерять большие расстояния, зависит от кратности увеличения оптики нивелира. В частности, Jagger 20 кратность 20Х позволяла мне замерять расстояния до 300 метров.

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Начальный этап работ

Проверка начинается с оценки внешнего состояния и комплектности нивелира. Затем визуально обследуются такие параметры:

  • чистота оптических поверхностей зрительной трубки;
  • одновременное изображение линий сетки должно быть четким и контрастным;
  • проверяются концы пузыря контактного уровня;
  • на нивелире не должно быть следов коррозии и механических дефектов, которые могут мешать проведению точных измерений;
  • комплектность оборудования должна соответствовать тому, что указано в его паспорте или сертификате.

После этого надо провести оценку работоспособности нивелира и убедиться в правильном взаимодействии его подвижных деталей. Производится опробование по таким параметрам:


Виды лазерных нивелиров.

  • исправность всех деталей прибора;
  • в подъемных, закрепительных и наводящих винтиках не должно быть обнаружено их качания;
  • окуляр должен вращаться плавно, без рывков;
  • этим же требованиям должны удовлетворять подъемные винты;
  • зеркало подсветки уровня надо проверить на отсутствие помутнения;
  • крепления подвижных деталей не должны иметь повреждений;
  • обследуются стопорные винтики на точность зажима;
  • надо убедиться в работоспособности компенсатора и демпфера, при этом все винты юстировки надо установить в среднее положение;
  • обследуется исправность деталей штатива;
  • необходимо убедиться, что становой винт точно подходит к данной модели нивелира.

После этого все зажимные детали на штативе подтягивают и проверяют на устойчивость. Чтобы это сделать, прибор устанавливают на треногу и приводят в действие: нацеливают зрительную трубку на рейку и производят отсчет

Затем нажимают (осторожно) на верхнюю часть штатива и вновь берут показание. Если полученные результаты совпадают или разнятся незначительно, а пузырек не изменяет своего положения, то штатив устойчив

Если этого нет, то надо найти причину или заменить треногу новой.

Возможные ошибки

Самой распространенной ошибкой при использовании нивелира является его неправильная установка. Пренебрежение даже малыми отклонениями от уровня может привести к значительным погрешностям в дальнейшем производстве работ. Чем больше расстояние измерения, тем больше будет отклонение от точного значения.

Еще одна ошибка – неправильный выбор чисел на шкале рейки. Выбираются лишь целые числа, без долей. Такая ошибка усложняет последующее сравнение выбранного числа с последующими показаниями. Дробные значения сложнее сопоставить друг с другом.

Отсутствие постоянной дорегулировки может привести к постепенному нарастанию погрешности, которая будет незаметна на начальных этапах. В дальнейшем это отрицательно скажется на качестве проводимых работ, что в итоге может угрожать безопасности при эксплуатации объекта.

Нивелир – особенности устройства, область применения

Нивелир на стройке – незаменимый прибор. С его помощью можно найти уровень нахождения определенных точек относительно конкретной базы. Перед началом любого строительства проводят планирование участка, что подразумевает устранение неровностей. Проще всего это сделать с использованием нивелира. Без данного прибора не обойтись при выполнении многих других работ – при обустройстве фундамента, заливе полов, установке опалубки.


Область примения нивелира

Конструктивные особенности


Конструкция нивелира

Основным конструктивным элементом нивелира называют зрительную трубу. Она оснащена системой линз, которые способны увеличивать изображение в двадцать и более раз. Данный элемент смонтирован на специальной подставке – трегере. Она имеет три подъемных винта, с помощью которых прибор можно выставлять точно по уровню. Для облегчения данного процесса на подставке присутствует пузырьковый уровень.

В составе зрительной трубы есть маховик. С его помощью можно регулировать резкость изображения. Чтобы подстроить прибор под остроту зрения конкретного человека, применяется регулятор на окуляре.

Дополнительное оснащение и инвентарь


Основные элементы управления нивелира

Чтобы работать с нивелиром, необходимо приобрести не только сам прибор со штативом, но и некоторое дополнительное оснащение. Нужно иметь специальную рейку с нанесенными на ее поверхность делениями и цифрами, что облегчит выполнение соответствующих измерений. Шкала представлена в виде красных и черных полосок, имеющих ширину 1 см.

На планке находятся цифры с шагом в 10 см. Измерительная величина – дециметры, а все цифры написаны в двузначном виде. 60 см обозначается как 06, 120 см – 12 и т. д. Для удобства работы каждые из пяти полосок объединены вертикальной линией. Поэтому вся планка покрыта своеобразными буквами Е – в привычном и зеркальном виде.

Некоторые старые модели нивелиров переворачивают изображение, поэтому на рейке все цифры находятся в таком же непривычном виде. К каждому нивелиру обязательно прилагается паспорт и руководство по применению. В документации к прибору указывается дата последней поверки, что гарантирует его эффективность работы.

В стандартную комплектацию к каждой модели входит и другой инвентарь:

  • защитный футляр для хранения зрительной трубы;
  • ключ для выполнения обслуживания;
  • отвес для установки прибора строго в указанной точке;
  • мягкая ткань для обработки линз.


Аксессуары для лазерных нивелирам

Как работать с лазерным нивелиром, ликбез для новичков

Данное приспособление достаточно простое в эксплуатации, однако, начиная работы, следует изучить руководство.

Работа с лазерными нивелирами ФОТО: domavlad.ru

Как измерить расстояние лазерным нивелиром

Ряд приспособлений обладают специальными дальномерами, что даст возможность строить плоскость в авторежиме, а также считать расстояние. Иначе понадобится использовать обыкновенные рулетки.

Измерение расстояния ФОТО: postroibanu.ru

Как пользоваться лазерным нивелиром при устройстве пола

Нивелир является незаменимым во время обустройства лаг для пола. После запуска  прибора по периметру появится так называемый нулевой уровень.

Применение нивелира во время обустройстве пола ФОТО: yserogo.ru

Как использовать при работе со стенами

Области применения нивелира обширны. Его можно использовать для контроля укладки кирпичной кладки, устанавливать осветительные приборы и полки, выравнивать перила у лестниц, укладывать панели, для других работ, где требуется определение точного положения предмета по отношению к какой-либо плоскости.

Применение нивелира во время работ со стенами ФОТО: sami-stroim.com

Как проверить погрешность лазерного нивелира

Чтобы проверить точность приспособления, есть большое количество методов. Наиболее простой – проверка в маленькой комнате, которую возможно без труда измерить самому, чтобы уточнить расчёты. Устанавливается устройство точно по центру двух стен, которые находятся примерно на расстоянии 20 м между собой. Включается уровень и отмечается на стене точка, которая указана лазерным крестом. Построитель плоскостей поворачивается на 180 градусов, делается отметка на стене напротив.

Далее следует перенести прибор к какой-либо из стен, установить на дистанции 60–70 см от стены и сделать аналогичные отметки, как указано выше.

Замеряется дистанция между точек а1 и а2, между точек b1 и b2. Вычитается расстояние из другого (а1 и а2) − (b1 и b2), готовый показатель сравнивается с указанной точностью. Когда данные не превысят точность в руководстве, следовательно, уровень функционирует надлежащим образом.

Отметка точки А1 и А2 ФОТО: youtube.comОтметка точек B1 и В2 ФОТО: youtube.comСравнение расстояния ФОТО: youtube.com

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

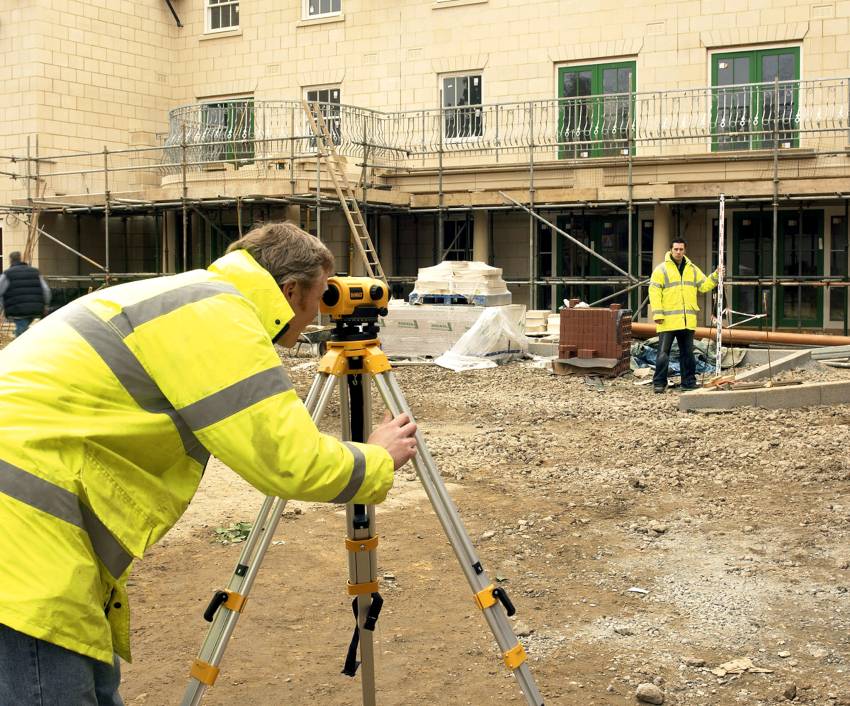

Работа с нивелиром на стройке

Ведение журнала и расчёты

Процесс нивелирования сопряжён с ведением большого количества записей. Геодезист должен иметь под рукой план участка, на котором схематически изображен объект, для строительства которого выполняется нивелирование, а также места расположения контрольных кольев. Каждый колышек нужно пронумеровать и вынести эти обозначения в отдельную таблицу, в которой отмечаются измеренные превышения.

Теперь о самих превышениях. Они бывают относительными и абсолютными, то есть от плоскости измерения нивелира и от репера. К примеру, превышение репера составило 145,2 см, а контрольной точки — 151 см. Вычтя из превышения репера превышение точки мы обнаружим, что абсолютное превышение составит -4,8 см, при этом знак «минус» точно дает понять, что тока расположена ниже. Подобные вычисления следует провести для каждой из точек.

Практический смысл нивелирования заключается в нанесение на колья отметок, находящихся в одной горизонтальной плоскости. Для этого необходимо найти самую высокую точку с наибольшим положительным значением превышения и добавить к нему, например, 20 см. Следуя от одного колышка к другому, на них с помощью рулетки откладывают значение превышения точки, к которому добавлено значение смещения — те самые 20 см. Полученные метки используются при ведении земляных работ и определения глубины котлована, либо для натягивания причального шнура.

Как пользоваться нивелиром – пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой “штативной ноге”, ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном “окошке”, не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Обозначения нивелирной рейки

Перед тем как начать фотографировать местность, желательно выяснить, как ориентироваться на рельсах. Действительно, что это за непонятные буквы «Е» и что это за черно-красные метки? Реальность очень проста.

Рельс разделен на сегменты, каждый длиной 10 см. Каждый сегмент имеет черно-белый участок длиной 1 см. К трем крайним черным секциям примыкают боковые линии. Это делается для облегчения визуального определения центра сегмента. Цифры указывают на разметку сегментов в десятках сантиметров. Поэтому на практике положение на рейке определяется количеством черно-белых участков, прибавленных к количеству десятков.

Однако точность в один сантиметр явно недостаточна. На практике расстояния не так удобны, поскольку на нижней стороне рейки имеются обычные миллиметровые деления. Таким образом, помощник, держащий рейку, по команде геодезиста направляется «вверх» и «вниз» и может дополнительно регулировать ползунок, отображающий количество миллиметров на пальце. Некоторые уровни также оснащены метрической сеткой, что еще больше облегчает определение этого отклонения.

И, наконец, самый интересный вопрос: почему на вершине рельсов есть красные метки, расположенные в обратном порядке? На самом деле, старый нивелир не имел дополнительной линзы, и геодезист рассматривал изображение вверх ногами. Но вам редко приходится иметь дело с такими «динозаврами».

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

  • точность измерения ±0,3 мм/м и выше;
  • дальность с работы с приёмником 40-60 м;
  • проецирование горизонтальных, вертикальных плоскостей, прямых углов;
  • средний угол развёртки;
  • работа от аккумулятора;
  • умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

  • точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
  • работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
  • высокий класс защиты от пыли и влаги;
  • устройство дистанционного управления;
  • лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией «огрехов» установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

  • Технические приборы, маркировка Н-10, Н-12 и т.д.;
  • Точные приборы, маркировка от Н-3 до Н-9;
  • Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму

Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия

Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Измерение и фиксация значений

Измерение через нивелир производится путем выбора точки отсчета и последующей коррекции значений положения других точек на основе данных об исходной точке. Пример: измерительная рейка устанавливается на самую высокую точку измеряемой плоскости. Затем производится наведение нивелира на шкалу рейки.

Для удобства снятия показаний рейка перемещается вверх или вниз так, чтобы перекрестие линий в объективе встало на целое число, указанное на шкале рейки. Данное значение фиксируется. После этого рейка переносится на другую точку измерения. В новом положении необходимо найти зафиксированное значение на шкале – оно должно также совпасть с перекрестием объектива. После совмещения этих показателей, нижний край рейки станет точкой, по которой будет выставляться отметка.

В большинстве случаев такие отметки проставляются на реперах – специальных конструкциях, между которыми протягиваются строительные шнуры (применяются, например, при заливке фундаментов или кладке кирпичных стен). В зависимости от показателей совмещения перекрестия нивелира и значения шкалы рейки может понадобиться перенести репер или сместить его по вертикальной оси. В конечном итоге все ключевые точки отмечаются по нижнему краю рейки и совпадают с первой точкой отсчета по показателям уровня.

Нивелир позволяет выставлять измерительные точки на один уровень на больших площадях, что невозможно сделать с применением каких-либо других измерительных приборов. Расстояние, которое может ограничивать действие прибора, определяется его техническими возможностями и характеристиками линзы. Кроме того, нарушить процесс измерения может неправильно подобранная высота установки штатива. Если имеет место превышение допустимой высоты положения, а измерения необходимо провести в низине, длина измерительной рейки может оказаться недостаточной. Это приведет к тому, что в объективе нивелира будет отсутствовать линейка – провести замеры будет невозможно.

Если соблюдать базовые правила использования нивелира, можно добиться положительных результатов в съемке измерений. Это повлияет на конечное качество выполняемой работы.

При этом необходимо избегать распространенных ошибок, способных снизить эффективность прибора.
