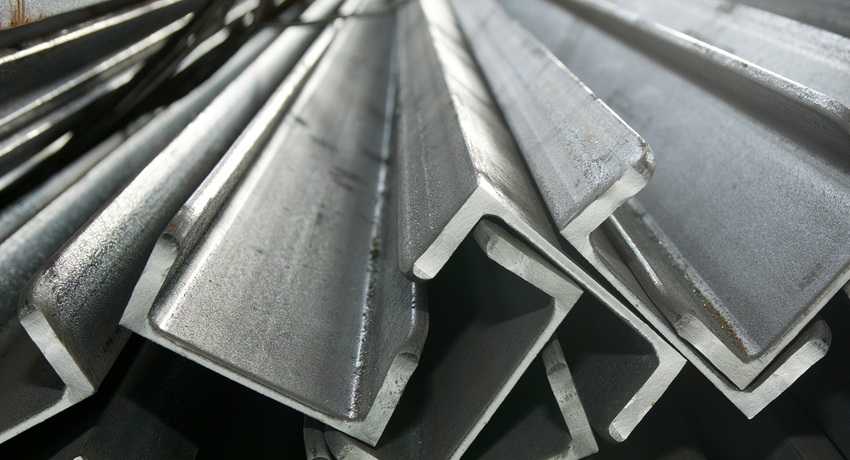

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240
Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.
Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.
Ключевой параметр в маркировке и обозначении – высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.
| Номер швеллера | Высота швеллера | Ширина полки | Толщина стенки | Толщина полки |
|---|---|---|---|---|
| 5П, 5У | 50 | 32 | 4,4 | 7,0 |
| 6,5П, 6,5У | 65 | 36 | 4,4 | 7,2 |
| 8П, 8У | 80 | 40 | 4,5 | 7,4 |
| 10П, 10У | 100 | 46 | 4,5 | 7,6 |
| 12П, 12У | 120 | 52 | 4,8 | 7,8 |
| 14П, 14У | 140 | 58 | 4,9 | 8,1 |
| 16П, 16У | 160 | 64 | 5,0 | 8,4 |
| 18П, 18У | 180 | 70 | 5,1 | 8,7 |
| 20П, 20У | 200 | 76 | 5,2 | 9,0 |
| 22П, 22У | 220 | 82 | 5,4 | 9,5 |
| 24П, 24У | 240 | 90 | 5,6 | 10,0 |
| 27П, 27У | 270 | 95 | 6,0 | 10,5 |
| 30П, 30У | 300 | 100 | 6,5 | 11,0 |
| 40П, 40У | 400 | 115 | 8,0 | 13,5 |
Виды швеллеров – классификация, стандарты

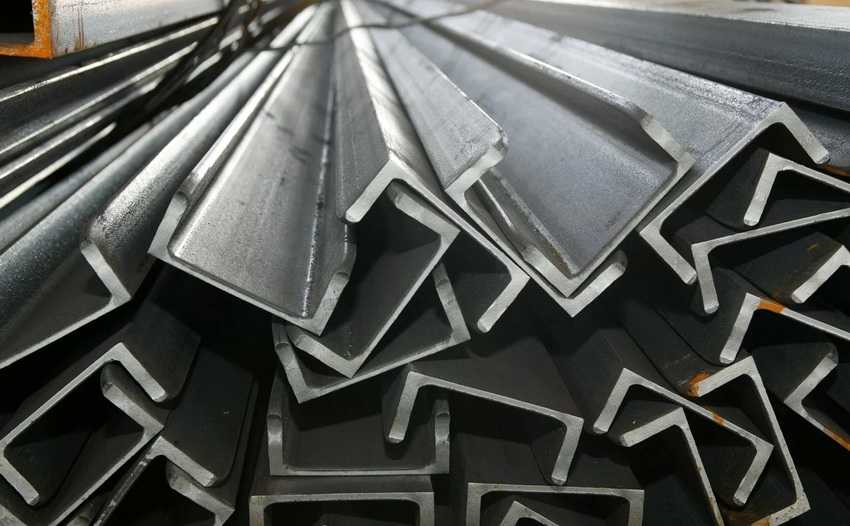

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.
ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.
ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.
ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 – 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.
Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.
ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.
Как правильно расшифровать условное обозначение швеллера
Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:
Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88
Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:
Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89
Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:
Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

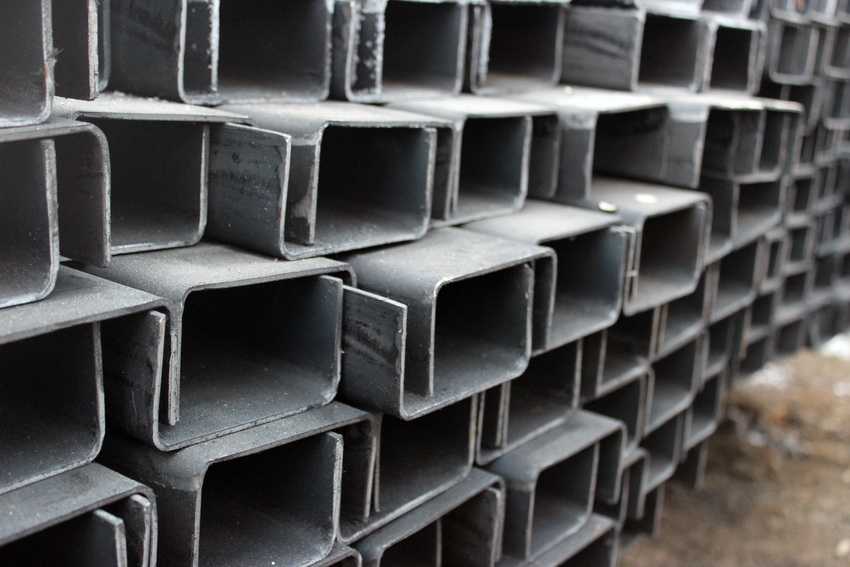

Швеллер в наличии на складе в Москве
Швеллер является продукцией прокатного производства, которая имеет U-образное поперечное сечение. В зависимости от технологии производства, швеллеры бывают горячекатаные и гнутые. Размеры и форма г/к швеллеров общего назначения регламентируются стандартом ГОСТ 8240-97. Ширина проката согласно указанному нормативному документу может быть от 32 до 115 мм, а высота 50 — 400 мм.
В обозначении номера профиля зашифрована высота швеллера в сантиметрах (цифра) и серия или тип профиля (буква).
Размеры гнутого швеллера регламентируются стандартом ГОСТ 8278-83. В соответствии этому документу высота профиля может принимать значение от 25 до 410 мм, толщина швеллера – от 2 до 8 мм, и ширина может быть 26 — 160 мм.
В APEX METAL вы сможете приобрести швеллер наиболее востребованных размеров из стали марок Ст3 и 09Г2С:
- серии П с параллельными гранями — типоразмеры профиля 5П — 30П;
- серии У с уклоном граней — типоразмеры профиля 6,5У — 30У;
- гнутый швеллер с размерами от 50х40х3 до 250х125х6.
Значения высоты и ширины полки, ширины и толщины стенки по ГОСТ 8240-97 смотрите на странице — Как правильно расшифровать условное обозначение швеллера.

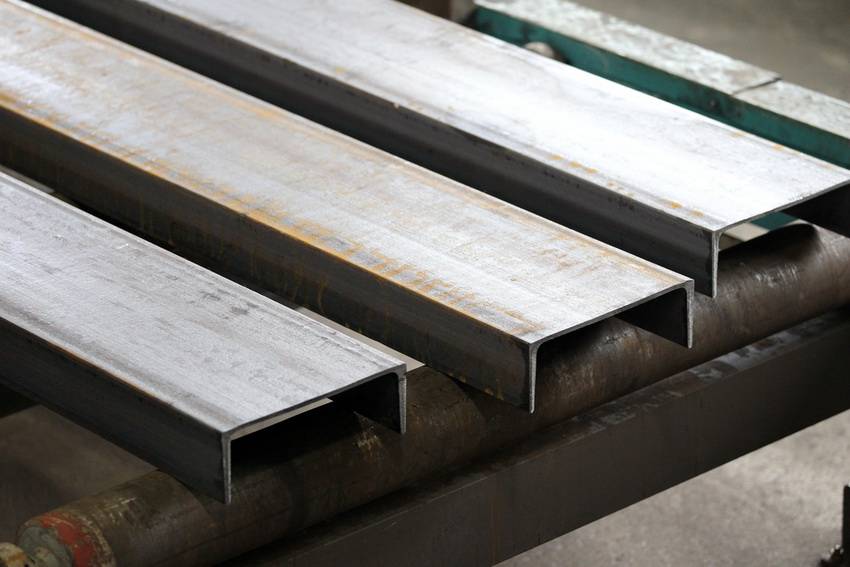

Швеллер: как выбрать подходящий профиль
Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.
Сортамент швеллеров: (прочитать подробнее)
Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.
Профиль 100 мм
Иногда требуется не такая высокая прочность, поэтому выбирается профиль, расстояние между полками которого ниже. Обычно выбор того или иного решения зависит от особенностей будущей конструкции, однако одним из популярных вариантов является швеллер 10. Он бывает нескольких типов. Наиболее распространены профили, имеющие параллельные грани полок, однако существуют и те, у которых внутренние стороны стенок находятся под наклоном. Толщина такого профиля зависит его вида. Например, равнополочный швеллер 10 имеет толщину от 2 до 2.5 мм, а неравнополочный от 3 до 5 мм. Если вы планируете заказать именно такой профиль, то следует учесть и его массу.
Сфера применения
Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.
Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.
Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.
Сортамент швеллеров – таблица размеров, маркировка по ГОСТ
Такой распространенный элемент многих опорных конструкций, как швеллер, представляет собой профиль П-образного сечения, который может быть изготовлен из различных сортов стали, в том числе и нержавеющей. Различаться швеллеры могут не только по размеру (для определения каждого из которых используется специальная таблица), но и по технологии изготовления.
Разбираемся в сортаменте швеллеров
К основным преимуществам П-образных профилей можно отнести:
- высокую прочность, обеспечивающую устойчивость к нагрузкам изгибающего характера;
- способность успешно противостоять не только изгибу, но и нагрузкам разнонаправленного характера (разрыв, сжатие и др.);
- высокую устойчивость к ударным нагрузкам, могущим привести к механическим повреждениям конструкции (металлический швеллер, который выполнен качественно и по ГОСТ, практически не имеет в своей конструкции слабых мест, способных вызвать его разрушение от различных нагрузок).
Параметры швеллера с уклоном внутренних граней полок
Маркировка
Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.
Параметры швеллера с параллельными гранями полок
Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).
Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.
С наклонными гранями полок
Таблица размеров для швеллеров с наклонными внутренними гранями полок
(нажмите, чтобы увеличить)
Пояснение касательно дополнительных параметров, указанных в таблице:
- I — момент инерции;
- W — момент сопротивления;
- i — радиус инерции.
Таблица размеров для швеллеров с параллельными гранями полок
(нажмите, чтобы увеличить)
Таблица размеров для экономичных швеллеров с параллельными гранями полок
(нажмите, чтобы увеличить)
Таблица размеров для швеллеров легкой серии с параллельными гранями полок
(нажмите, чтобы увеличить)
Таблица размеров для специальных швеллеров
(нажмите, чтобы увеличить)
Предельные отклонения параметров
Предельные отклонения параметров швеллера
Таблица предельного отклонения параметров швеллеров
(нажмите, чтобы увеличить)
Теоретический вес
Таблица теоретического веса швеллера
(нажмите, чтобы увеличить)
Некоторые особенности выбора
Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.
Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:
- вес погонного метра;
- площадь поперечного сечения;
- осевой момент инерции;
- осевой момент сопротивления;
- радиусы инерции.
Три последние параметра рассчитываются относительно центральной оси сечения швеллера.
Сортамент швеллера
Несмотря на разницу в конфигурации П-образный профиль используется в сходных работах и зачастую имеет очень близкие параметры. Размеры швеллера, например, серии П или У практически совпадают. Толщина стенок в серии Л меньше, так же, как и вес изделия.
Размеры горячекатаных швеллеров:
Условные обозначения и примечания:
Размеры гнутых швеллеров:
Маркировка и расшифровка
Металлопрокат имеет буквенно-цифровое обозначение, отражающее размеры изделия, тип используемой стали, серию.
Маркировка начинается со слова «Швеллер», обозначающего вид металлопрофиля, затем указывается:
- первая цифра – обозначает высоту стенки в см;
- следующая буква обозначает серию – П, У, Л;
- через дефис ставят класс точности: В – обычная, Б – повышенная;
- между первым числом и буквой может размещаться маленькая буква «а» – она указывает на то, что здесь увеличена ширина и толщина грани;
- ГОСТ, регламентирующий продукцию этого типа.
Пример маркировки
Гнутый профиль маркируется иначе:
- первыми указываются размеры – высота стенки, ширина грани и толщина для равнополочного швеллера, и высота стенки, толщина и ширина каждой полочки для неравнополочного;
- вторая буква обозначает класс точности: А – высокая, Б- повышенная, В – обычная;
- указывается соответствующей продукции ГОСТ;
- после знака дроби приводится марка стали, из который изготовлен швеллер, и ГОСТ, регламентирующий ее характеристики.
Некоторые особенности выбора
Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.
Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:
- вес погонного метра;
- площадь поперечного сечения;
- осевой момент инерции;
- осевой момент сопротивления;
- радиусы инерции.
Три последние параметра рассчитываются относительно центральной оси сечения швеллера.
Некоторые особенности выбора
Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.
Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:
- вес погонного метра;
- площадь поперечного сечения;
- осевой момент инерции;
- осевой момент сопротивления;
- радиусы инерции.
Три последние параметра рассчитываются относительно центральной оси сечения швеллера.
3 Допустимые отклонения от размеров сечения профилей
Отклонения от номинальных значений толщины у гнутых швеллеров такие же, как у стального рулонного проката, из которого их производят. И, соответственно, эти отклонения регламентируются стандартами, по которым изготавливают рулонную сталь. Это ГОСТ 19904 на холоднокатаный и ГОСТ 19903 на горячекатаный листовой прокат. Но при этом согласно стандарту 11474, а также 8278 и 8281 для производства согнутых профилей в качестве заготовок должна применяться рулонная сталь шириной в пределах 1000–2000 мм с точностью прокатки Б и А (нормальной и повышенной соответственно). И не забываем, что, как отмечалось выше, неравнополочные швеллеры делают только из горячекатаных рулонов, а равнополочные – еще и из холоднокатаных.
Гнутый швеллер
Согласно вышеизложенному и требованиям ГОСТ 19903, у профилей из горячекатаного стального рулонного проката отклонения от номинальных значений толщины не должны превосходить:
Номинальная толщина швеллера, мм | Предельное отклонение при ширине заготовки и точности прокатки, мм | |||||
1000 мм | Больше 1000 до 1500 мм вкл. | Больше 1500 до 2000 мм вкл. | ||||
Б | А | Б | А | Б | А | |
2 | ±0,17 | ±0,15 | ±0,18 | ±0,16 | ±0,20 | ±0,17 |
2,5 | ±0,19 | ±0,17 | ±0,20 | ±0,18 | ±0,21 | ±0,19 |
3 | ±0,20 | ±0,18 | ±0,21 | ±0,19 | ±0,22 | ±0,20 |
3,9 | ±0,23 | ±0,21 | ±0,24 | ±0,22 | ±0,26 | ±0,24 |
4 | –0,40 +0,30 | –0,40 +0,15 | –0,50 +0,30 | –0,50 +0,10 | –0,50 +0,40 | –0,40 +0,20 |
5 | –0,40 +0,30 | –0,40 +0,15 | –0,50 +0,30 | –0,50 +0,10 | –0,50 +0,40 | –0,40 +0,20 |
6 | –0,60 +0,20 | –0,60 +0,10 | –0,60 +0,25 | –0,60 +0,10 | –0,60 +0,40 | –0,60 +0,20 |
7 | –0,60 +0,20 | –0,60 +0,10 | –0,60 +0,25 | –0,60 +0,10 | –0,60 +0,40 | –0,60 +0,20 |
8 | –0,80 +0,20 | –0,80 +0,10 | –0,80 +0,30 | –0,80 +0,20 | –0,80 +0,35 | –0,80 +0,20 |
А исходя из требований ГОСТ 19904, отклонения от номинальных значений толщины у изделий из холоднокатаных рулонов не должны превосходить:
Номинальная толщина швеллера, мм | Предельное отклонение при ширине заготовки и точности прокатки, мм | |||||
1000 мм | Больше 1000 до 1500 мм вкл. | Больше 1500 до 2000 мм вкл. | ||||
Б | А | Б | А | Б | А | |
2 | ±0,15 | ±0,12 | ±0,16 | ±0,13 | ±0,18 | ±0,15 |
2,5 | ±0,17 | ±0,14 | ±0,18 | ±0,15 | ±0,20 | ±0,18 |
3 | ±0,18 | ±0,16 | ±0,19 | ±0,16 | ±0,22 | ±0,19 |
3,9 | ±0,20 | ±0,18 | ±0,22 | ±0,19 | ±0,24 | ±0,21 |
4 | ±0,20 | ±0,18 | ±0,22 | ±0,19 | ±0,24 | ±0,21 |
5 | ±0,20 | ±0,19 | ±0,23 | ±0,20 | ±0,25 | ±0,22 |
Эти требования применимы только к плоским частям профиля – стенкам и полкам. На места изгиба (закругления между швеллерными полками и стенкой) они не распространяются.
По высоте гнутых швеллеров (их стенки) предельные отклонения следующие. Для равнополочных профилей согласно ГОСТ 8278 не должны превышать:
Точность профилирования швеллера | Предельное отклонение при высоте стенки изделия, мм | ||||
До 50 включительно | Свыше 50 и до 100 вкл. | Св. 100 и до 150 вкл. | Св. 150 | ||
А-класса при толщине изделия | до 2,5 | ±0,50 | ±0,75 | ±1,25 | ±1,50 |
св. 2,5 | ±0,75 | ±1,25 | ±1,50 | ±2,00 | |
Б | ±1,00 | ±1,30 | ±1,50 | ±2,00 | |
В | ±1,00 | ±1,50 | ±2,00 | ±2,50 |
Для неравнополочных допуски к высоте по стандарту 8281 не должны превышать:
Точность профилирования швеллера | Предельное отклонение при высоте стенки изделия, мм | ||||||
До 40 вкл. | Св. 40 и до 50 вкл. | Св. 50 и до 60 вкл. | Св. 60 и до 100 вкл. | Св. 100 и до 160 вкл. | Св. 160 и до 220 вкл. | Св. 220 | |
А | ±0,50 | ±0,50 | –1,00 +0,50 | –1,00 +0,50 | –1,50 +1,00 | –1,50 +1,00 | –2,00 +1,50 |
Б | ±1,00 | ±1,00 | ±1,20 | ±1,50 | ±1,50 | ±2,00 | ±2,00 |
В | ±1,00 | ±1,00 | ±1,50 | ±1,50 | ±2,00 | ±2,00 | ±2,50 |
По ширине полок предельные отклонения следующие. Для равнополочных профилей согласно ГОСТ 8278 не должны превышать:
Точность профилирования швеллера | Предельное отклонение при ширине полки изделия, мм | ||||
До 50 вкл. | Св. 50 и до 100 вкл. | Св. 100 и до 150 вкл. | Св. 150 | ||
А-класса при толщине изделия | до 2,5 | ±0,50 | ±1,00 | – | – |
св. 2,5 | ±1,00 | ±1,25 | ±1,50 | ±2,00 | |
Б | ±1,00 | ±1,50 | ±2,00 | ±2,50 | |
В | ±1,50 | ±2,00 | ±2,50 | ±3,00 |
Для неравнополочных допуски к ширине обоих полок по стандарту 8281 не должны превышать:
Самые популярные и постоянно заказываемые типы швеллеров
Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.
Для повышения прочности конструкции преимущество отдают двум видам швеллеров:
- П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
- Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
- Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.
Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.
Где и какой вид швеллеров применяется на практике?
Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.
Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.
Характеристики швеллера 10: размеры, вес, стоимость
Ассортимент швеллера 10, как довольно популярной металлопрокатной продукции, достаточно широк. Характеристики его сортов и видов регламентирует ГОСТ №8240, разработанный еще в 1989 году. К числу свойств изделий относят параметры полок и стенки, в частности их высоту и ширину, а также в учет берутся радиусы закруглений у швеллеров с пометкой 10У.
Швеллер 10 имеет три подтипа с соответствующей маркировкой:
- У – профиль, в котором внутренние полки выполнены с уклоном;
- П – швеллер, где грани полочек имеют параллельное расположение;
- Э – экономичные изделия с параллельным размещением полок.
Полезный совет! Каждый тип швеллера имеет свое обозначение, например, 10П, 10У или 10Э. Соответствующие значения содержит отдельная таблица. Несмотря на одинаковые числовые данные, это разные виды продукции.
Самым используемым в различных отраслях является, благодаря своим размерам, швеллер 10П. Его широко применяют в индивидуальном строительстве для сооружения несущих конструкций. Число 10 в маркировке, собственно, и указывает на его высоту, равную 100 мм, а буква П – на тип профиля, при этом подчеркивая параллельное расположение полок. Данная разновидность швеллера имеет следующие параметры:
- ширина равна 46 мм;
- толщина стенки – 4,5 мм;
- толщина полки – 7,6 мм;
- радиус кривизны – 7 мм;
- радиус закругления на кромке полочки – 4 мм.
Для определения веса швеллера 10 необходимо знать площадь поперечного сечения. Этот показатель соответствует 10,9 см². Швеллер данного типа производится длиной от 4 до 12 м. Более длинные изделия выполняются под заказ. Вес 1 метра швеллера 10 при показателях плотности стали 7,85 г/см³, согласно расчетам, составляет 8,59 кг. Погрешность в указанных значениях массы может составлять 3-5%. Средняя цена швеллера 10 за метр – 356 рублей.
Классификация швеллеров
Швеллер различается по номерам, номер обозначает расстояние между внешними гранями. Размеры профиля с уклоном граней варьируются от 5 до 40. С параллельными гранями может быть от 5П до 40П. Самые востребованные размеры – это 8, 10, 14, 18 и 20. Длина может быть от 2 до 12 метров, по требованию клиента длина может быть и больше.
- Швеллер 8 – минимальный размер, подходящий для монолитного строительства.
- Типоразмер 10 – имеет отличные механические свойства, выступает в качестве базовой детали крупных стержневых мостов, опорных колон, несущих конструкционных решений.
- Размер 14 – применяют для жесткого армирования, для сборки автомобильных и железнодорожных грузовых платформ.
- Швеллер 18 – используется в создании кранов и других объектов в газовой, нефтеперерабатывающей и нефтедобывающей отраслях, а также горнодобывающей промышленности.
- №20 – наибольшее применение получил в тяжелом машиностроении, имеет высокие эксплуатационные характеристики, способен выдерживать высокие динамические, статические, циклические нагрузки. Наиболее прочный и тяжелый тип профиля.
Маркировка стального профиля состоит из цифровых и буквенных обозначений. Первое цифровое обозначение – это основная характеристика, которая говорит о размере швеллера, а значит о расстоянии между полками. По букве определяют тип швеллера, что указано более подробно в таблице – «Э», «Л», «С», «У», «П».
Профиль, его типоразмеры подбирают только после проведения тщательных расчетов, которые должен делать специалист. Если выбрать неверный размер, то на надежность возводимого сооружения не стоит рассчитывать. Все необходимые данные указаны в таблицах, которые представлены в ГОСТах, следует изучить основные из них.
ГОСТ 8240 – основные положения
Согласно государственному стандарту , установленному для данного типа продукции, ее высота составляет от 50 до 400 миллиметров, а ширина полок равняется от 32 до 115.
Продукция делится на следующие серии:
У – швеллер с полками, внутренние грани под уклоном,
С – спец, грани с уклоном,
П – грани полок параллельны,
Э – экономичные, параллельные грани,
Л – легкие, параллельные.
Две первые серии швеллера по ГОСТ 8240-97 в поперечном сечении должны соответствовать следующему чертежу:
Оставшиеся серии выполняются по второму варианту:
Для обоих чертежей и всех нижеприведенных таблиц верны следующие условные обозначения:
Особенности швеллера 16: размеры, вес и стоимость
Швеллер 16 широко используют для укрепления крупногабаритных конструкций, таких как мосты, опоры, а также при заливке фундамента высокоэтажных домов. Технические особенности специальной серии металлопроката предусматривают его применение в машиностроении, вагоностроении и судостроении.
Главная особенность состоит в уклоне граней в середине изделий, что дает повышенную прочность на изгиб и устойчивость при кручении.
Данный сорт продукции имеет три серии:
- 16П – используют в монтажных работах благодаря легкости установки;
- 16У – отличается устойчивостью к вертикальным нагрузкам, что предполагает его применение в зонах с повышенной сейсмической активностью;
- 16Л – благодаря небольшому весу употребляется для возведения монолитных конструкций и в судостроении.
В зависимости от конструкции швеллеры имеют различное целевое назначение.Все изделия соответствуют конкретному ГОСТу:
- 8240-97 – горячекатаные швеллеры;
- 8278-83 – холодногнутые швеллеры с равными полочками;
- 8281-80 – гнутые с неравными полками.
Стандартные размеры швеллера 16 соответствуют таким значениям:
- высота – 160 мм;
- ширина полок – 64 мм;
- толщина стенки – 5 мм;
- толщина полочки – 8,4 мм.
Вес швеллера 16 соответствует значению 14,2 кг. В одной тонне насчитывается около 70 м проката. Эти показатели прямо пропорционально влияют на ценообразование стального профиля. Например, средняя цена швеллера 16 за метр составляет 520 рублей. Продукцию выпускают длиной от 2 до 12 м.
На заметку! Длина изделия влияет на удобство его транспортировки. Именно поэтому не практикуется производство швеллеров свыше 12 м. В то же время именно эта длина наиболее ходовая, как раз под нее рассчитаны специальные автоплатформы.
Длина швеллера может быть различной и чаще всего начинается от 2 м.
Классификация швеллеров
| № п/п | Наименование швеллеров | Описание |
| 1 | Катаные по ГОСТ 8240-97, ДСТУ 3436-96 | |
| Швеллер стальной | ||
| 1.1 | Швеллер. Серия У | Швеллер с уклоном внутренних греней полок. Серия У. |
| 1.2 | Швеллер. Серия П | Швеллер с параллельными гранями полок — серия П. |
| 1.3 | Швеллер. Серия Э | Швеллер экономичный с параллельными гранями полок — серия Э. |
| 1.4 | Швеллер. Серия Л | Швеллер легкий с параллельными гранями полок — серия Л. |
| 1.5 | Швеллер. Серия C | Швеллер с уклоном внутренних греней полок — серия С. |
| Швеллер по ТУ завода-изготовителя | ||
| 1.6 | Швеллер по ТУ | |
| Швеллер срециальный | ||
| 1.7 | Швеллер. Серия C | Швеллер с уклоном внутренних греней полок — серия С. |
| Швеллер срециальный для тракторов и вагоностроения | ||
| 1.8 | Швеллер | Швеллер срециальный для тракторов и вагоностроения |
| 2 | Гнутые | |
| 2.1 | Швеллер по ГОСТ 8278-83 | Швеллер. Гнутый равнополочный |
| 2.2 | Швеллер по ГОСТ 8281-80 | Швеллер. Гнутый неравнополочный |
Сортамент швеллеров: двутавр и другие формы металлопроката
Разбирая тему сортамента металлопроката, следует упомянуть о такой его разновидности, как швеллер двутавр. Собственно, форма продукции не соответствует общей характеристике изделий, имеющих п-образную форму, так как этот профиль имеет вид двутавровой балки. В сечении изделие по форме напоминает букву «Н». Фото швеллера двутавр наглядно демонстрирует его отличие от обыкновенного профиля.

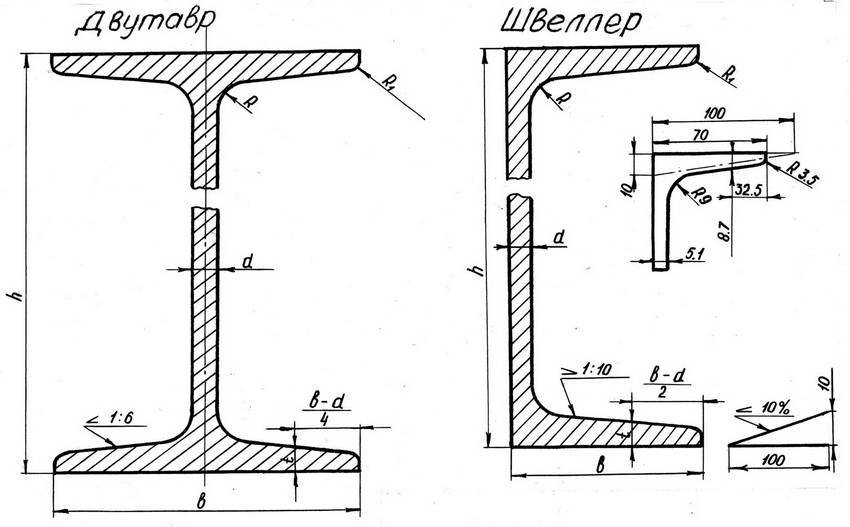

Чертеж с типовыми размерами двутавра и обычного швеллера
Такие изделия очень популярны в разных сферах строительства, так как их использование позволяет значительно снизить вес и нагрузку на конструкцию. Кроме этого, н-образная балка обладает высокой прочностью. Двутавры, как и обыкновенные швеллеры, производят горячекатаным или сварным способом. Методика гнутья в данном случае неприменима. Сварку используют в изготовлении больших деталей или с учетом индивидуальных особенностей стройки.
Для производства стальных балок применяют низколегированную (С255) или углеродистую сталь С345 (09Г2С). Их изготавливают путем горячего либо холодного проката, а сварку балок выполняют с использованием специального сварного оборудования. Контроль прочности продукции осуществляют с применением ультразвука.
Производство металлопрокатных н-образных балок происходит согласно специальному ГОСТу. Госстандарт различает отдельные типы балок. Основная классификация –разделение изделий на горячекатаные и специальные. Первый вид представляет собой двутавры с наклонными гранями полок. Они регламентированы ГОСТ 8239, где предусмотрен угол наклона с предельными значениями 6-12%.
Единые стандарты изготовления швеллеров позволяют выбрать наиболее подходящий тип материала для любой конструкции
Другой вид швеллеров характеризуется параллельными гранями полочек, их изготавливают согласно ГОСТ 26020. Высота таких изделий колеблется от 100 до 1000 мм, а ширина полочек может варьировать от 55 до 400 мм. Такие н-образные балки разделяют на нормальные, колонные или изделия с широкими полками.
