Как просверлить арматуру в бетоне? Подбираем оснастку

Типы и параметры сверл — отличительные особенности

Строители спрашивают, выбирая сверло по бетону, как отличить его показатели и сделать выбор правильно. Каждое изделие отличается по размеру, выпускается заданного диаметра и длины. Один из мелких буров для бетонных работ — 4-5 мм, просверлить более тонкое отверстие данного диаметра уже невозможно, глубина его составит около 5 см.

Если надо сделать отверстие более глубокое, нужно брать элемент большего диаметра, потому что виды буров производятся по размеру, прямо пропорциональному его длине.

Например, при диаметре 12 мм и больше бур будет длиной 1000 мм, этого будет достаточно, чтобы сделать сквозное отверстие во всех стенах, кроме бункера. Самый большой диаметр — около 30 мм, работать им не легко, идет сильная нагрузка на перфоратор, времени для его остывания требуется много.

При необходимости сделать большее отверстие применяется корончатый бур, имеющий центрирующее сверло и корону вокруг. Благодаря этому процесс идет достаточно быстро, а нагрузка на перфоратор небольшая.

Корончатый бур покрывается алмазным напылением или облицовкой из победита. Бур с победитовым наконечником устанавливается на режим сверления и удара, с алмазным — на режим сверления.

Сверла из победита

Победит как сплав был разработан в 1929 г., основной состав — кобальт и вольфрам, где 10% кобальта, а 90% — вольфрама. Эффективно справляются с кирпичом, шлакоблоком, бетоном. Буром можно крошить и срезать бетон, он достаточно хорошо выдерживает нагрузку при ударах, при этом деформации его режущих кромок не наблюдается. Изделия из стали подвергаются деформации и не так эффективно работают.

Технология получения сплава по себестоимости невысокая, разработан сплав был для монтажных работ, при которых требуется сверление сложных конструкций.
Область применения:

1. Сверление отверстий при прокладке коммуникаций электрического назначения.
2. Победитовое сверло может использоваться для проделывания отверстий для анкеров и других креплений.
3. Каналы при установке связующих элементов в стенах при строительстве коробок зданий.
4. Разбор конструкций из бетона, сверление отверстий большого диаметра для прокладывания вентиляции, системы канализации.
5. Монтажные работы по крепежным элементам при сборке и установке мебели, фурнитуры.
6. Работа с хрупкими материалами, такими как плитка из керамики, стекло.
7. Сверление твердых пород из камня, твердых сплавов.

Одним из преимуществ работы является отсутствие потребности в прикладывании излишней силы на бур из победита.

Выбор диаметра

Диаметр сверла выбирается с учетом того, что при работе с плотным материалом, таким как бетон, в процессе эксплуатации происходит биение. В результате отверстие выходит несколько большее по размеру, чем было запланировано. По этой причине диаметр нужно брать немного меньше, чем само запланированное отверстие. Длина элемента показывает наибольшую глубину, какой должно быть отверстие.

Наиболее популярные марки

Лучшие сверла по бетону для дрели зарубежных производителей:

• Makita;
• Bosch;
• Metabo;
• Stayer;
• FIT.

Продукция считается качественной, поэтому имеет высокую стоимость, в особенности продукция Bosch, обладающая четырехспиральной конструкцией.

Отечественные производители:

• Интерскол;
• Зубр;
• Энкор;
• Ураган.

Сверла имеют среднюю ценовую категорию, а соответственно небольшой срок службы. Изделия китайского производителя также могут быть хорошего качества, но только если они принадлежат соответствующей ценовой категории. При строительстве зданий в Москве и других городах России рабочие часто применяют перечисленные марки изделий.

Режущий инструмент по бетону

Образование отверстий в бетонных конструкциях осуществляется специализированным режущим инструментом:

• сверлом по бетону;
• буром;
• коронкой.

Свёрла

Сверло – режущее приспособление для получения отверстий.

• цилиндрический хвостовик;
• рабочая часть со спиральными канавками для отвода стружки;
• режущая часть.

Специфика сверла по бетону – наличие твёрдосплавной напайки. Прочностные свойства последней, позволяют выдерживать ударные нагрузки, разрушающие бетон.

Выглядит вставка как небольшая прямоугольная пластина, размещённая поперёк цилиндрического окончания инструмента.

Максимальный диаметр, получаемый победитовым сверлом по бетону, не превышает 12 мм. Минимальный – 4 мм. Глубина сверления ограничена 30

Буры (виды)

Отличие бура от сверла – способ крепления. Инструмент имеет хвостовик, выполненный по системе фиксации SDS (SDS+) и т.п. Спиральные канавки более мелкие и располагаются с меньшим шагом. Для изготовления используется специальная упрочнённая инструментальная сталь. Бур оснащается двух- или четырёхсторонней режущей пластиной. Максимальный диаметр отверстия, образуемого буром, достигает 40 мм. Глубина – до 800

Разновидность буров по бетону:

• проходной, – сверление отверстий различных диаметров;
• пологий, – применяется для образования неглубокого отверстия;
• спиралевидный, – для глубоких проходов;
• шнековый, – глубокое сверление, наличие спиральных канавок для отвода шлама;
• проломный, – используется для операций с габаритными изделиями.

Подвид бура – коронка по бетону.

Коронка

Представляет собой трубчатое изделие:

• съёмный или монолитный хвостовик с системой фиксации в перфораторе;
• направляющее сверло;
• рабочий цилиндр, определяющий диаметр выполняемого отверстия;
• твёрдосплавные напайки на торцевой части, разновидность – алмазное напыление.

Коронкой по бетону выполняется:

• отверстие в бетоне под розетку;
• под трубу;
• пучок кабелей и т.д.

Как сверлить бетон: инструменты, подготовка, технология процесса

Необходимость повесить люстру, установить навесные шкафчики, розетку и т.д., рано или поздно возникает в жизни каждого владельца жилплощади. Учитывая то, что бетонные колонны, перекрытия и потолки – это вполне обычное дело для современных квартир, может выйти так, что крепеж приходится смонтировать на бетонной конструкции. Если вам “повезло”, то вполне естественно будет задаться вопросом, как сверлить бетон?

Бетон — это один из самых прочных строительных материалов на сегодняшний день. Однако его прочность, в данном случае является главной проблемой, так как сверлить железобетон без специализированного оборудования и соответствующих знаний не представляется возможным. При этом вызов специалистов для формирования нескольких малогабаритных отверстий обойдется вам в непропорционально большую сумму.

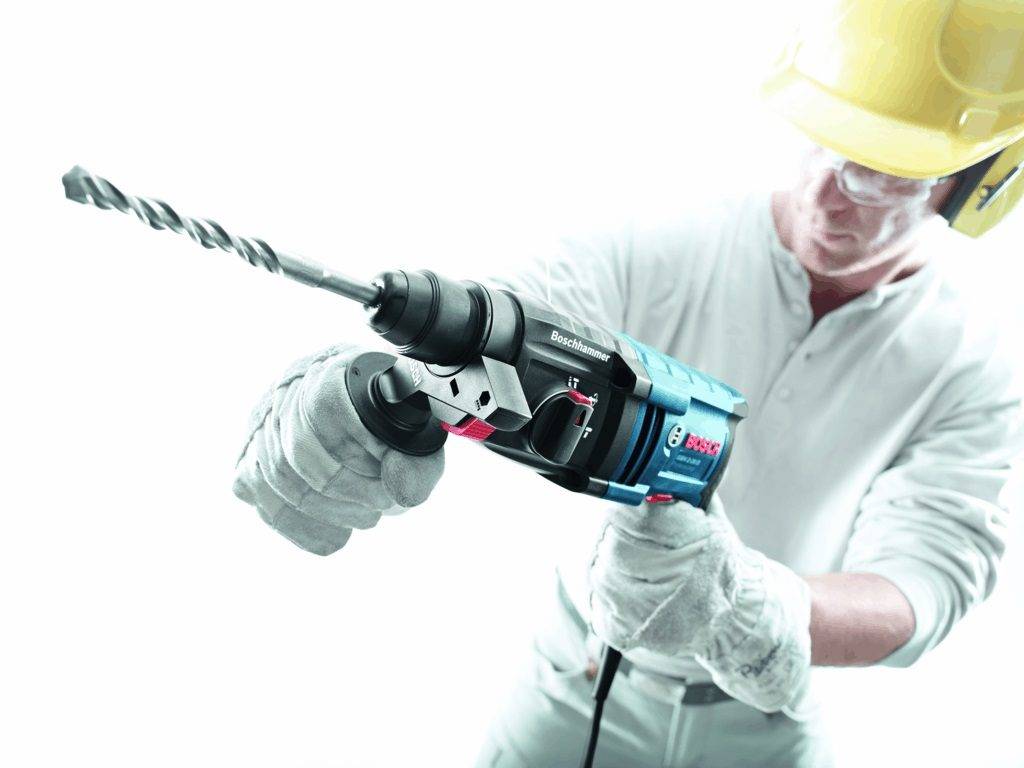

Сверление стены перфораторной дрелью: фото

Если хотите сэкономить средства, то вполне разумно будет задуматься о самостоятельном решении данной проблемы. Несмотря на очевидную сложность – правильный подход и четкое соблюдение технологической части процесса поможет вам добиться качественного результата. В данной статье вам будет предоставлена подробная инструкция о том, как просверлить бетон своими руками.

Специализированный бурильный инструмент

Исключительно для нужд бурения железобетона немецкой фирмой Bosch разработаны конструкции оснастки – ProDiager (бур по железобетону) и RebarCutter (сверло по арматуре).

Возможности линейки ProDiager:

• Диаметр биты, мм — до 20.
• Стойкость до переточки – до 1000 отверстий.
• Количество бит в обойме – до 10.

Массивная компактная моноблочная головка от ULTIMAX изготавливается из твёрдого сплава, подобного ВК3, что даёт возможность вести бурение на максимально возможной скорости. Совместима с любыми видами мощных ударных дрелей. Подходит для получения отверстий и полостей в железобетоне, камне, граните и других материалах.

ЕСЛИ ПОПАЛ В АРМАТУРУ ПРИ СВЕРЛЕНИИ СТЕНЫ В КВАРТИРЕ Смотри и учись!

Арматурный резак RebarCutter SDS plus-9 обеспечивает резку железобетона и арматуры, заложенной в железобетонные изделия. С держателем SDS-plus возможна установка резака также и в обычные перфораторы.

• Диаметры получаемых отверстий, мм – 16…32.
• Глубина отверстия, мм – 120…300.
• Максимальное биение инструмента, мм – до 1.

Выпускаются также стационарные модели арматурных резаков, которые оснащаются запирающим триггерным переключателем. Такой резак может работать от ножной педали, что улучшает условия труда оператора.

В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту.

Количество источников, использованных в этой статье: 18. Вы найдете их список внизу страницы.

Команда контент-менеджеров wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества.

Умение сверлить отверстия в бетоне — достаточно полезный и удобный навык. С ним вы без труда сможете навесить полки, повесить картины, установить светильники и сделать еще очень много работы по дому быстрым и безопасным образом. Процесс сверления бетона достаточно прост, но с правильным подбором инструментов и пониманием принципов работы вы сэкономите себе огромное количество времени.

В видеоуроке статьи Что такое дюбель мы с Вами научились устанавливать дюбели в бетонную стену, а заодно и сверлить ее. Однако, бывают такие ситуации, которые вызывают у Вас сложности при начале и во время работ по сверлению стен. В этой статье я хотел бы поговорить о таких ситуациях, и что в этих случаях нужно делать.

Нельзя просверлить рядом. Нужно только в этом месте

Если принципиально делать сверление отверстий в бетоне здесь и только здесь, то в этом случае Вам необходимо поменять сверло. Вы сверлили сверлом по бетону, а Вам нужно установить сверло по металлу. Далее Вы аккуратно просверливаете арматуру насквозь сверлом по металлу, а затем снова устанавливаете сверло по бетону и продолжаете работу.

Так можно пройти арматуру насквозь. Только учтите, сверло по металлу должно быть точно такого же диаметра, что и сверло по бетону и обязательно заточенное (не тупое), иначе Вы очень долго будете просверливать эту железяку.

И еще, нужно понимать, каким электроинструментом Вы работаете. Если все делаете ударной дрелью, то при смене сверла на сверло по металлу, не забудьте поменять режим долбления на режим сверления и обратно, при установке сверла по бетону, вновь поставьте режим долбления. Если же Вы долбите перфоратором, а сверлите дрелью, то просто меняйте эти инструменты в зависимости от того, что Вы делаете.

Режимы работы ударной дрели можно подробно почитать, скачав мою книгу: Моя ударная дрель. 5 инструментов в одном.

Нюансы и рекомендации

Работа по высверливанию места для подрозетника пройдёт без лишних хлопот, если прислушаться к таким советам экспертов:

Перед началом сверления рабочую поверхность сбрызгивают водой: так образуется меньше вредной пыли. Разметку для последующего сверления делают не только на глаз, но и путём обведения карандашом приложенного к стене подрозетника

При сборке коронки внимание уделяют центровке сверла: от точности установки зависит итоговый результат работы. Глубину отверстия делают равной или большей, чем параметры монтажной коробки

Если нет коронки, достаточно победитового сверла для ударного перфоратора. Однако остатки бетона всё равно придётся выскабливать из стены с помощью насадки на инструмент в форме пики либо ручным методом. Пробивать бетон вглубь как можно дальше не стоит. Сделав несколько сверлений, останавливаются и рукой в защитной перчатке вычищают отверстие от пыли и щебня. Затем работу продолжают. Неаккуратно выполненные выбоины не считаются дефектом: при дальнейшей отделке все недостатки маскируются шпатлёвкой. В домах советской постройки даже алмазные коронки могут не справиться с бетонными перекрытиями. В этом случае используют промышленный мотобур. Подрозетник фиксируется в стене гипсовым или алебастровым раствором.

Таким образом, сверление отверстий на поверхности из бетона проводят двумя способами: с помощью перфоратора или болгаркой. Окончательный вид отверстие приобретает после обработки молотком и зубилом.

Процесс вывода новой точки нельзя назвать слишком сложным, но важно соблюдать правила безопасности и учитывать рекомендации экспертов. В этом случае готовый результат будет радовать и станет надёжной основой для будущей розетки

Практические советы мастеров

Всем известно, что бетонная стена и все подобные конструкции имеют прочные качества и тяжело сверлятся, так как чаще всего при работе можно наткнуться на щебень, входящий в бетонный состав, из которого изготовлены стеновые и потолочные конструкции. Отверстия в бетонных плитах при строительстве производятся достаточно часто:

• при отделочных работах;
• при монтаже встроенной мебели;
• при установке кондиционеров;
• при устройстве электроразводок;
• при монтаже сантехнических устройств.

Заточка сверла по бетону.

Для этого в процессе внедрения победитового сверла в бетонную поверхность периодически нужно раздалбливать бетон пробойником из металла, который должен соответствовать сечению отверстия. Его применяют, когда при сверлении электродрель начинает застревать в бетоне. Тогда и помещают пробойник в отверстие и по нему бьют, используя при этом молоток или кувалду, что помогает раздробить уплотненные места и глубже проникнуть. Но пробойник при этом нужно слегка проворачивать, а далее можно опять приступить работать безударной дрелью.

Эти манипуляции следует продолжать до тех пор, пока отверстия не достигнут нужной глубины. Такой метод очень длительный, но для нескольких дырок подходящий.

Конечно, можно воспользоваться и универсальными сверлами с алмазными наконечниками. Они отлично справятся с металлом, щебнем, а также с бетонными конструкциями

Но важно учесть, что они годятся только на обыкновенную дрель или устройство с отключенным режимом вибрации. Используя в работе алмазные сверла, следует помнить, что они в процессе работы требуют охлаждения

Но хорошего эффекта бурения можно добиться, применяя дрель-перфоратор. Ее преимущества в совмещении функций вращательного движения с возвратно-поступательным движением. При бурении такой дрелью кончик сверла способен разбить бетонный состав, и процесс сверления будет наименее трудоемким.

Общие рекомендации

Сверление несущих стен и перегородок из бетона — занятие не из легких. Чтобы выполнить намеченную работу быстро и качественно, нужно знать некоторые секреты и хитрости. А также не помешает прислушаться к мнению опытных мастеров, которые советуют:

• Использовать сверло по бетону для работ с этим же материалом, а также с камнем и керамикой. Для металла и дерева они категорически не подходят.
• Сверлить стальную арматуру, попадающуюся в стене, только сверлом по металлу, после чего снова сменить его на сверло по бетону.
• Разбивать твердые камни в бетоне вручную с помощью кувалды или используя для этих целей старое сверло.
• Следить за состоянием насадки, работая с твердым бетоном. Она не должна перегреваться, поэтому нужно делать перерывы в работе каждые 10 минут.
• Для сохранения целостности стены с обратной стороны нужно иногда сбавлять обороты.
• Сверлить керамическую плитку можно сверлом по бетону, но при этом не стоит сильно нажимать на дрель, чтобы не расколоть отделочный материал.

Сверление бетона

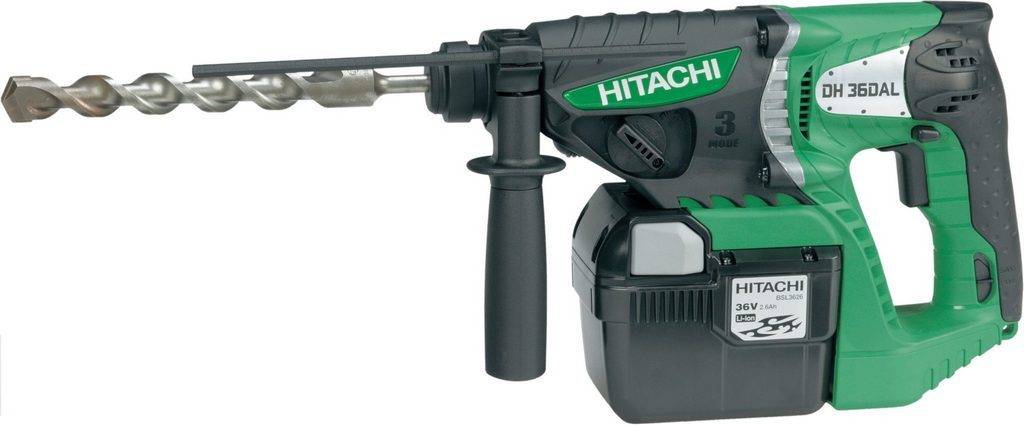

Электрический перфоратор

Инструментарий

Чтобы просверлить железобетонную поверхность, необходимо применение специализированных средств – в данном случае обойтись самодельным инструментом не получится.

В зависимости от ваших предпочтений и диаметра отверстия, вы можете использовать перфораторную дрель или малогабаритный электро перфоратор. Первый вариант обладает меньшей мощностью, но при этом имеет меньший вес и удобную конструкцию. Перфоратор, соответственно имеет больший потенциал, вес и габариты.

В дополнение к имеющемуся инструменту необходимо приобрести специальные сверла-наконечники, которые позволяют работать с бетонной поверхностью. Для перфораторной дрели подбираются сверла с победитовым наконечником.

Перфоратор имеет собственный набор ударных насадок, которых, в большинстве случае, вполне достаточно. В качестве дополнительных составляющих для перфоратора, также можно использовать сверла с наконечником.

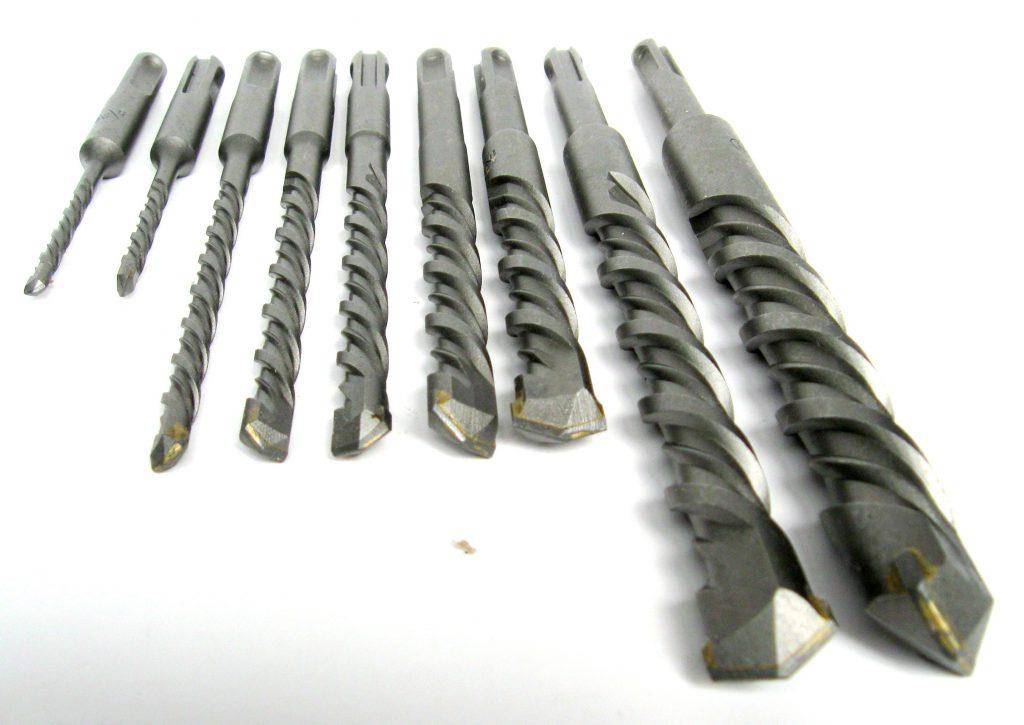

Сверла для бетона

Для формирования отверстий диаметром от 35 до 120 мм используются насадки-коронки, которые имею победитовые зубцы – с их помощью сверлятся пазы для розеток, выключателей и т.д. Если вы думаете над тем, можно ли сверлить бетон шуруповертом, то для этой цели также существуют коронки с вольфрамово-карбидным напылением. Однако следует учитывать, что они подходят только для агрегатов мощностью не менее 1кВт.

Подготовка

Прежде чем сверлить бетон, необходимо подготовить имеющиеся инструменты. В первую очередь, фиксирующий патрон осматривается на предмет наличия песка или других инородных элементов – если таковые имеются, то их необходимо в обязательном порядке удалить. Для этой цели можно использовать чистую сухую ветошь;

Головка перфоратора

• Сверло должно входить в паз свободно, чтобы вы могли почувствовать, что оно вошло до упора. Это обязательное условие, несоблюдение которого, может привести наконечник в негодность. Если речь идет о перфораторной дрели, то зажимать сверло необходимо максимально плотно, в перфораторах зажим осуществляется автоматически;
• Прежде чем сверлить бетонный потолок, необходимо защитить лицо респиратором или пластиковым забралом. При работе со стенами применение индивидуальных средств защиты также желательно, хотя и не так критично;

Сверление

Процесс сверления бетона не отличается особой сложностью и заключается лишь в умении работать с инструментом. При работе со сверлами следует совмещать режим отбойника со сверлением.

Если вы используете насадки-коронки, то ударный режим необходим отключить. Единственной возможной проблемой во время этого процесса станет арматура из усилительного каркаса, которая может оказаться на пути сверла.

Сверление бетона

Прежде чем просверлить арматуру в бетоне, необходимо сменить наконечник для работы с бетоном на обычное сверло по металлу и просверлить преграду насквозь

Важно не забыть отключить режим отбойника, перед тем как просверлить арматуру в бетоне

Помимо вышесказанного, также существует ряд полезных советов, которые помогут вам добиться качественного результата.

• Непрофессиональные строительные инструменты не рассчитаны на длительную нагрузку, что следует учитывать при работе с ними. Нельзя допускать перегрева корпуса – в среднем, срок беспрерывной работы оборудования составляет не более 15 минут, по истечению которых механизм требует охлаждения. Этих же 15 минут бездействия будет вполне достаточно;
• При сверлении, бур сильно нагревается и при достижении критической температуры победитовый наконечник начинает деформироваться. Чтобы охладить сверло, достаточно просто погрузить наконечник в воду – чем чаще вы будете осуществлять данную операцию, тем меньше будет изнашиваться расходный материал;

Сверло по бетону

Если сверло застряло, ни в коем случае нельзя пытаться провертеть его увеличивая обороты – в лучшем случае вы сломаете сверло, а в худшем приведете в негодность сам инструмент. Необходимо вытащить наконечник из гнезда, зарядить аналогичный и высверлить отверстие рядом с ним – только после этого можно попробовать “вызволить” сверло из плена;

Алмазное сверление

Если вы думаете над тем, как просверлить бетонную плиту насквозь или создать отверстие большого диаметра, то своими силами здесь не обойтись. Наиболее эффективным является алмазное бурение отверстий в бетоне и резка железобетона алмазными кругами, которые осуществляются при помощи специализированного профессионального оборудования.

Алмазное бурение

Стоимость установок является достаточно высокой, и приобретать их для единичного использования нерационально. Разумнее будет пригласить специалистов, которые предоставляют свои услуги за вполне умеренную цену.

Выбор инструмента и работа с ним

При выборе способа, как сверлить бетон, стоит правильно подобрать инструмент. Качественная дрель с насадкой просверлит стену быстро и аккуратно. Не каждый инструмент равно хорошо подойдёт для этой цели. Низкокачественная дрель для бетона потребует больших затрат времени, а может вовсе не справиться с задачей.

Качественная дрель с насадкой просверлит стену быстро и аккуратно

При выборе инструмента обращают внимание на:

наличие регулятора скорости вращения

Важно иметь возможность корректировать число оборотов для аккуратного просверливания. Работа исключительно на максимальных оборотах приведёт к рассверливанию большого отверстия и повреждению поверхности;
возможность установить ударный режим дрели

Полезно для пробивания слоёв с большей плотностью;
регулировку глубины установки сверла;
наличие в комплекте вспомогательной ручки. Профессиональная и мощная дрель относится к тяжёлым электроинструментам, лучше иметь встроенную ручку для работы двумя руками;
удовлетворительные показатели мощности, чтобы было удобно сверлить бетон, кирпич и другие материалы, ведь дрель – универсальный инструмент.

Выбор инструмента и работа с дрелью – это важные процедуры, иначе увеличивается износ материалов и наступает разрушение стены

После подбора лучшего варианта сверлильного аппарата, важно определиться, каким сверлом сверлить бетонную стену. Во всех магазинах представлены насадки с победитовыми наконечниками для камня, они оптимально подходят для бетона

До начала работ лучше приловчиться к использованию выбранного инструмента. Он должен быть удобным как для использования одной рукой, так и двумя. Одна рука располагается на рукоятке, а вторая – на съёмной ручке или сбоку корпуса.

Выбор инструмента и работа с дрелью – это важные процедуры

Любой аппарат электрического типа уязвим к перепадам температуры, до включения рекомендуется дождаться нагрева или остывания до комнатной температуры. При резких перепадах есть риск появления конденсата. Если временно нет необходимости в сверлении, лучше отключить электроинструмент от сети.

Какие насадки лучше

Чтобы можно было сверлить бетонную стену дрелью, нужно предварительно выбрать подходящие насадки. Они должны точно соответствовать конструкции.

Для работы подойдут следующие виды:

• Зубчатые коронки ударного типа. Они выполняют функцию сверления. Для работы с бетоном, лучше приобрести разновидности из зубцов, спаянных отдельно. Так как они изготовлены из прочных сплавов металла.
• Алмазные коронки. Этот вид подходит для безударного просверливания. Такие насадки более усовершенствованные, поэтому получить готовое отверстие в бетоне можно намного быстрее и проще. У таких коронок есть специальные фигурные вырезы и абразивная структура на кромке. Остается лишь подобрать требуемую длину насадки. В частном пользовании обычно применяются разновидности с диаметром до 120 мм.
• Коронки стандарта КС с режущей кромкой, покрытой алмазными частицами. Насадки используются в работе с камнем, твердыми стенами, бетонными плитами и наружными стенами зданий.
• Сверла для бетона. Идеально подходят для сверления стен без арматуры. В противном случае они могут сломаться.

Выбор инструмента и работа с ним

Выбирая инструмент в целях просверлить отверстие, следует понимать, что от него зависит ваша работа. Хорошая дрель аккуратно сверлит бетонную стену, либо другой нужный материал, упрощает процесс сверления, в то время как плохая потребует больших временных затрат, может не справиться с задачей, либо усложнит ее

На что нужно обратить внимание, выбирая дрель:

• Имеется ли возможность смены скорости сверления? – этот пункт важен, поскольку коррекция скоростного режима обеспечит аккуратную работу сверла, помогая ему не повредить поверхность.
• Есть ли возможность ударного сверления и регулировки глубины? – ударное сверление может применяться на проблемных участках, размягчая их.
• Возможно ли удерживать дрель обоими руками? – дрель нелегкий инструмент и потому следует отдавать предпочтение моделям, которые оснащены ручками.
• Удовлетворительна ли мощность инструмента для вашей работы?

Определившись с дрелью, до начала работы нужно наловчиться ее держать. Для этого следует взять дрель в одну руку, будто пистолет, вторую руку расположите на рукоятке инструмента (если она не предполагается конструкцией, рука размещается возле патрона). Держать дрель необходимо в руках строго горизонтально, чтоб отверстие не получилось с перекосами и под неправильным углом. Прежде чем включить дрель, подождите, пока она станет температуры окружающей среды. Резкие перепады температур могут спровоцировать появление конденсата. Если во время работы вы решите отдохнуть – отключите инструмент от сети.

Защита от пыли

Существует 4 методики, позволяющие при сверлении бетона уменьшить количество формируемой пыли:

• Жидкостное охлаждение. В качестве опции по умолчанию присутствует исключительно в профессиональных аппаратах. Для бытовых ударных дрелей организуется регулярная ручная подача воды в область сверления. Жидкость свяжет пыль и мелкие осколки, опадающие в виде кашицы на пол.
• Бумажный конверт. Подойдёт для вертикального сверления бетонных поверхностей. Обычный лист бумаги формата А4 сворачивается пополам, склеивается с краев в виде импровизированного конверта. Изделие прицепляется на расстояние 15-18 миллиметров ниже предполагаемого места отверстия с помощью скотча.
• Пластиковый стакан. Применяется для потолка. Дно изделия вырезается под диаметр патрона дрели, после чего пластиковый стакан надевается как муфта широкой частью к режущей насадке и закрепляется у основания скотчем.
• Бытовой пылесос. Собирать пыль и прочие виды загрязнений после сверлильных работ по бетону можно с помощью обычного пылесоса, поставив в бытовую технику прочный мешок-фильтр.
