Установка анкерных болтов: способы и технология

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

Клиновые анкеры . Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
Анкерные болты с гайкой . Эффективны для тонких бетонных перегородок.
Распорные . Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.

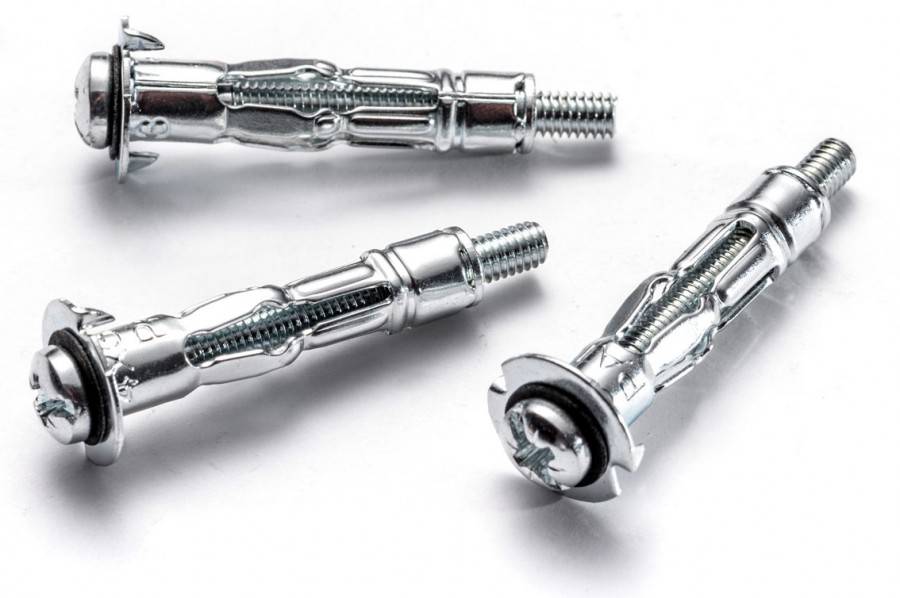

Разжимные . Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
Забивные . Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

ГОСТ фундаментные болты

Так как фундаментные болты испытывают чрезмерные нагрузки и призваны снимать напряжение со стен и основания, к их изготовлению предъявляются повышенные требования. Существует специальный ГОСТ, в котором регламентируется не только размер болта и его конструкция, но и определяется материал изготовления. Вне зависимости от конструктивной особенности болта, он должен быть изготовлен из высокопрочной легированной или углеродистой стали. На поверхность, в ряде случаев, и, если в этом есть технологическая необходимость, наносится слой цинка. Методы нанесения покрытия могут быть двух типов:

Гальванический. От цинковой заготовки в специальной гидролизной ванне атомы передаются на болт, полностью покрывая его поверхность.
Диффузионный. Защитное покрытие наносится при высокой температуре, благодаря чему происходит проникновение атомов защитного материала в поверхность заготовки.

Оба метода показывают превосходный результат, и не имеет значения, каким из них было нанесено покрытие, при условии, что все сделано согласно нормативам и установленным правилам.

Комплектность согласно ГОСТ 24379.1-2012

Государственный стандарт предусматривает ряд отсылок к другим нормативным документам. В частности к размеру и шагу резьбы болта, а также качеству используемой стали. Данный ГОСТ различает несколько типов болтов, каждый из которых мы рассмотрим чуть ниже.

Также в регламенте описываются подробные требования по комплектации. Согласно им фундаментный болт должен состоять из следующих элементов:

Центральный стержень. Основной элемент анкера;
Арматура анкерная;
Плита;
Втулка;
Муфта;
Шайба;
Гайка;
Труба;
Разжимная цинга.

В зависимости от конструкции анкера и его типа часть элементов может отсутствовать. Например, в прямом болте используется только центральная штанга и гайка, накручиваемая на резьбу с одной стороны болта. Это самая простая конструкция. В более сложных, составных элементах используются все перечисленные элементы, а в ряде случаев еще и в нескольких экземплярах. В частности гайки и шайбы могут быть в количестве больше одной штуки.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как подобрать сверло под дюбель

Что бы дюбель не проворачивался в стене, начинать сверление надо сверлом меньшего диаметра, к примеру дюбель на десять, начинаем сверлить с шестёрки, затем восьмёрка. После этого наступает «интересный момент», важный, так точнее. Если стена бетонная, то вставляем в перфоратор шестёрку и сверлим с ударом, затем восьмёрка с ударом. После всего этого вставляем сверло на десять миллиметров ( это размер нашего дюбеля), но сверлим уже без удара.

Только так мы получим отверстие нужного диаметра, ведь удар (дрель в режиме перфоратора) разбивает отверстие.

Все кто говорит о том что нужно сверло меньшего диаметра, не правы, пластмассовый дюбель просто не войдёт в такое отверстие. Гипсовые стены, сверлятся точно так же, но с самого первого сверла, без удара, гипсовые стены слишком капризны, если сверлить перфоратором, то могут выпадать целые куски, тогда дюбель забивать будет не куда.

Ни чего проще нету, на дюбеле есть маркировка, там написана толщина и длина к примеру 8 Х 50 или 10 Х 100, часто и даже указывают, что миллиметров.

При покупке дюбелей они лежат в коробочках подписанные, если уж совсем ни как не узнать толщину, значит нужно сделать замер, меряется он штангенциркулем под коронкой или в самом начале, где ещё нет ни расширений ни прорезей.

Сверло выбирается именно той же толщины, ни больше не меньше, свёрла тоже подписаны (промаркированы), если маркировка не видна, то нужно замерить диаметр — Внимание! мерят нужно ширину победитовой напайки, именно она дает диаметр отверстие, само сверло тоньше!

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2021 пользовательское соглашение :: связь с администрацией сайта

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Химический анкер

Помимо традиционных анкерных болтов для фундамента, которые соединяются с материалом за счет механической связи (трения, упора), существуют анкеры, связывающиеся с основанием посредством межмолекулярного взаимодействия под воздействием адгезионных и когезионных сил (склеивание). Такие болты называются химическими анкерами.

По сути, химический анкер – это металлический резьбовой стержень и клеевой связующий состав, в который он помещается. Как правило, химические анкера для бетона изготавливаются из оцинкованных или из нержавеющих коррозийностойких сталей.

В данном случае крепление выполняется путем приклеивания анкера. Для этого в посадочное отверстие сначала заливается специальный клеевой состав, а затем в него погружается болт. Химический состав после застывания образует очень прочную связь, устойчивую к атмосферным воздействиям и коррозии. Также он характеризуется высокими адгезивными свойствами и такой же прочностью, как большинство аналогичных стройматериалов.

Используемые клеевые составы являются двухкомпонентными: они изготавливаются из искусственных смол, которые застывают при смешивании с отвердителями. Одновременное использование органической и неорганической составляющей раствора выводят химический анкер на более высокий качественный уровень:

неорганический компонент (цемент) обеспечивает высокую совместимость с основанием;
органическая высокореактивная смола способствует достижению оптимального времени застывания.

Указанные компоненты способствуют надежной фиксации анкера практически в любом материале и обеспечивают повышенную термическую и химическую стойкость. Благодаря единому набору компонентов для всех материалов химические анкеры являются универсальными. Кроме того отсутствие распора позволяет выполнять установку этих болтов при минимальных краевых и осевых расстояниях, а простота монтажа и нетребовательность к размерам отверстий значительно облегчают выполнение работ.

Когда необходимо вытащить

Вынуть дюбель из стены нужно тогда, когда он не нужен, мешает. Допустим:

Перед поклейкой обоев нужно подготовить поверхность, а дюбель выпирает. Тогда применяют один из методов удаления.
Покраска стен. В этом случае поверхность должна быть идеально ровной.
Ранее на стене была картина. Сейчас там должен быть суперплоский телевизор, который прилегает вплотную к поверхности. В этом случае необходимо удалить мешающие предметы.
В конструкции оконных рам используют деревянные дюбеля. Они держат подоконник, оконную раму. Снимая старое окно для вставки нового, необходимо удалить все составляющие.

Есть различные ситуации, когда пластиковый стержень не нужен. Его удалить несложно, стоит воспользоваться некоторыми инструментами и смесями.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Распорный анкер: выбор в зависимости от сферы использования

Распорный анкер – это крепежный элемент, изготовленный из нержавеющей или углеродистой стали. Один конец крепежного болта имеет резьбу для фиксации, а второй оснащен специальной гильзой, которая расширяется за счет воздействия крепежа. Такая конструкция анкера позволяет добиться максимальной прочности соединения.

Еще одним достоинством является возможность извлечения крепежа без разрушения поверхности соединяемых элементов. Где используются распорные анкера и как правильно подобрать устройство для определенных целей, читайте далее.

Область использования распорных анкеров

Основными преимуществами анкерного болта с распорной гильзой являются:

простота монтажа и демонтажа. Для установки/снятия крепежного элемента не требуется наличие специальных приспособлений. Достаточно подготовить перфоратор и молоток;
прочность. Изделия изготавливаются из стали (углеродистая или нержавеющая) и для дополнительной прочности покрываются слоем цинка, что защищает сталь от коррозии;
устойчивость к механическим повреждениям и химическому воздействию;
эффективность крепления.

Распорные анкера используются:

в строительстве. При помощи крепежей данного типа можно произвести сборку и монтаж отдельных элементов крупных конструкций сборного типа, например, столбов электрификации, строительных лесов, ограждений дорог и так далее, а также произвести крепление готовых конструкций к вертикальным или горизонтальным основаниям;
в быту. При помощи анкеров с распорными гильзами производится крепление оконных рам, дверей, лестниц, светильников и иных приспособлений.

Как выбрать распорный анкер

Выбор анкера должен производиться на основании следующих параметров:

разновидности болта;
габаритных размеров крепежного элемента;
компании-производителя.

Вид анкера

Современными производителями изготавливаются распорные анкеры следующих видов:

Болты с шайбой – самый распространенный вид крепежных анкеров. Широкая популярность достигнута из-за простоты крепления и максимальной прочности. Анкеры с шайбами можно использовать для бетона, кирпича и иных монолитных оснований, а также оснований с небольшой пористостью.
Анкеры с фиксирующими гайками преимущественно применяются для крепления тяжелых и больших по габаритам предметов, так как предварительно установленная гайка позволяет сократить время на фиксацию и соответственно удерживание предмета «на весу».
Распорный анкер с кольцом или крючком. Такой элемент крепления используется при необходимости подвешивания отдельных предметов, например, потолочного светильника. Крепежный элемент предварительно устанавливается в основание (потолок) и после этого производится навешивание какой-либо конструкции.
Анкер-шпилька используется для сквозного крепления конструкций или отдельных частей. Шпильки, как правило, оснащаются шайбами и фиксирующими гайками.

Размеры крепежа

Для прочной фиксации требуется не только правильно подобрать вид анкерного болта, но и предварительно определить размеры крепежного элемента.

В настоящее время выпускаются болты разной длины и диаметра. Подбор габаритных размеров производится в зависимости от массы закрепляемой конструкции. Чем больше вес фиксируемого предмета, тем больших размеров распорный анкер необходимо использовать.

Анкерные болты. Области применения

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой

Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом

Тогда бетон не попадет в резьбу.
Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Расчет анкерных болтов при групповой установке

При групповой установке болтов для крепления оборудования (рис.1) величина расчетной нагрузки Р, приходящаяся на один болт, должна определяться для наиболее нагруженного болта по формуле:

где N — расчетная нормальная сила; М — расчетный изгибающий момент; n — общее количество болтов; y1 — расстояние от оси поворота до наиболее удаленного болта в растянутой зоне стыка; yi — расстояние от оси поворота до i-го болта, при этом учитываются как растянутые, так и сжатые болты.

Рис. 1. Расчетная схема определения усилий при групповой установке болтов для крепления технологического оборудования

Ось поворота, допускается принимать проходящей через центр тяжести опорной поверхности оборудования.

Для сквозных стальных колонн, имеющих раздельные базы, величину расчетной растягивающей нагрузки, приходящейся на один болт, следует определять по формуле:

где М и N — изгибающий момент и продольная сила в сквозной колонне на уровне верха фундамента; h — расстояние между осями ветвей колонны; n — количество болтов крепления ветви колонны; в — расстояние от центра тяжести сечения колонны до оси сжатой ветви.

Для баз стальных колонн сплошного типа (рис. 2) величину расчетной нагрузки, приходящейся на один растянутый болт, следует определять по формуле:

где N — продольная сила в колонне; Rв — расчетное сопротивление бетона фундамента осевому сжатию, принимается в зависимости от класса бетона по табл. 6; n — количество растянутых болтов, расположенных с одной стороны базы колонны; вs — ширина опорной плиты базы колонны; x — высота сжатой зоны бетона под опорной плитой базы колонны, определяется по формуле:

где la — расстояние от равнодействующей усилий в растянутых болтах до противоположной грани плиты; С — расстояние от оси колонны до оси болта; е0— эксцентриситет приложения нагрузки.

Рис. 2. Расчетная схема усилий в опорном сечении для стальных колонн сплошного типа

Таблица 6

Высота сжатой зоны х ограничивается условием:

В формулах Rв и Rва в МПа.

В тех случаях когда х > xR la, следует повысить класс бетона фундамента либо увеличить опорную плиту, либо предусмотреть косвенное армирование.

Правильная схема анкеровки пустотных плит перекрытия

Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона. Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками. Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.

Анкер плит перекрытия

Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов. Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений. Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.

Как правильно закрепить шпильку в бетоне?

Нас окружает сотни разных материалов, которые время от времени приходится объединять меж собой. В особенности наверное тяжело изготовить с такими, у каких физические показатели полностью разные. В данной заметке рассмотрим, каким образом разрешено зафиксировать древо к бетону, кроме того, дотронемся и остальных материалов.Любой семейный знаток докажет, что чаще всего во время починки либо возведения приходится объединять меж собой брус и бетон. К примеру, к основанию дома при сооружении древесного здания либо при установке лаг для грядущего пола, а еще выполнение работ по облицовке стенок и потолка. Всюду нам приходится улаживать 1 и ту ведь проблему – как надежнее присоединить древо к бетону.Как прикрепить брус к фундаменту
