Устройство паяльника

Принцип работы

Большинство приборов в основе работы используют преобразование электрической энергии в тепловую. Для этого во внутренней части устройства располагается нагревательный элемент. Но некоторые типы устройства просто нагреваются на огне или используют подожжённый направленный поток газа.

В нихромовых устройствах используется проволочная спираль, через которую пропускается ток. Спираль располагается на диэлектрике. Нагреваясь, спираль передаёт тепло медному жалу. Температура нагрева регулируется термодатчиком, который при достижении определённого значения нагрева отсоединяет спираль от электрической линии, а при остывании опять подключает её к ней. Термодатчиком является не что иное, как термопара.

Индукционное оборудование работает за счёт индуктора. Жало покрывается ферромагнетиком. С помощью катушки наводится магнитное поле и появляются в проводнике токи, приводящие к нагреву жала. При работе наступает такой момент, что жало теряет свои магнитные свойства, нагрев останавливается, а при остывании свойства возвращаются и нагрев восстанавливается.

Работа импульсных паяльников основана на использовании высокочастотного трансформатора. Вторичная обмотка трансформатора имеет несколько витков, выполненных из толстого провода, концы которого и являются нагревателями. Частотный преобразователь увеличивает частоту входного сигнала, который снижается на трансформаторе. Регулировка нагрева происходит при помощи регулировки мощности.

Термовоздушный паяльник, или, как его называют, термофен, при работе использует горячий воздух, который нагревается при прохождении через спираль, выполненную из нихрома. Температуру в нём можно регулировать как снижением величины напряжения подаваемого на проволоку, так и изменением потока воздуха.

Одним из видов паяльников стали устройства, использующие инфракрасное излучение. В основе их работы лежит процесс нагрева излучением с длиной волны до 10 мкм. Для регулирования применяется сложный узел управления, изменяющий как длину волны, так и её интенсивность.

Газовые представляют собой обычные горелки, вместо жала использующие сопла разного диаметра. Управление температурой практически невозможно, кроме изменения интенсивности выхода газа с помощью заслонки.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

• Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
• Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
• Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
• Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
• Максимально качественной спайки можно добиться при использовании припоя с канифолью.
• Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
• Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
• Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
• Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
• При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Флюсы для пайки

Флюс представляет собой специальный дополнительный компонент, который предназначается для быстрого растворения и удаления окислов со спаиваемых деталей. Использование флюсов позволяет качественно защитить металлические элементы от окисления. Флюс обеспечивает качественное смачивание соединяемых поверхностей жидким припоем.

Флюсы позволяют не только очищать от окислов место соединения, но и снимают нагар с рабочей поверхности жала паяльника. Тем самым кардинальным образом повышается качество выполняемой работы.

В настоящее время наибольшее распространение из флюсов получила канифоль. Этот материал изготавливается на основе сосновой смолы. По своему внешнему виду канифоль напоминает янтарь и имеет прозрачный желтоватый оттенок.

Подготавливаем жало для паяльника

Приобретя новый паяльный набор вам необходимо подготовить его для работы. Жало паяльника необходимо обработать специальным образом, чтобы оно получило необходимую форму. Для этого вам потребуется использовать плоскогубцы, которыми мы предадим жалу необходимую форму двухгранного угла. Подготовив кончик жала можно включать паяльник в розетку. Однако использовать его для работы еще нельзя.

При первом включении происходит выгорание клейкого слоя, который использовался для склеивания слюды на обмотке нагревательного элемента. В данном случае может появиться неприятный запах и едкий дым, поэтому лучше первое включение в розетку паяльник проводить в хорошо проветриваемом помещении.

Устройство паяльника в разрезе

В качестве нагревательного элемента паяльника используется нихромовый провод, намотанный на металлическую трубку. В трубку вставляется специальный металлический стержень, который раскаляется под воздействием электричества.

Монохромный провод нагревается под напряжением и передает свое тепло медному стержню. Чтобы закодировать электричество используется специальный защитный кожух прокладка из слюды, которая позволяет надежным образом изолировать электричество и предотвращает поражение током.

Подставка для паяльника

В большинстве случаев паяльники предлагаются покупателям без подставок. Тогда как использовать этот предмет в качестве подставки затруднительно. Поэтому вам придется либо приобрести дополнительно, либо изготовить ее самостоятельно. Сделать самостоятельно подставку можно из металлической крышки от консервной банки и небольшого деревянного бруска.

В саму консервную банку можно складывать остатки флюса и припоя. На крышке консервной банки маркером наносим разметку будущей подставки. Крышку необходимо резать специальными ножницами по металлу

Соблюдайте осторожность, так как края у металлической крышки могут быть достаточно острыми

После того как крышка будет вырезана ее необходимо обработать напильником и прибить к деревянному бруску при помощи двух небольших гвоздей. После того как паяльник прогреется при первом включение в течение 30 минут, необходимо проветривать помещение. Теперь прибор полностью готов к эксплуатации.

Принцип работы

Основным отличием индукционного паяльника от обычного является нагревательный элемент, а точнее, его полное отсутствие. Нагрев инструмента происходит благодаря возникновению вихревых индукционных токов под действием переменного магнитного поля.

В конструкции индукционного паяльника предусмотрена катушка, в которую вставлен стержень жала прибора.

При подаче тока на катушку в ней генерируется магнитное поле. Оно воздействует на , где и образуются индукционные токи, нагревающие сам стержень.

При этом жало паяльника прогревается равномерно, потому что индукционный ток воздействует на него по всей длине. Срок эксплуатации такого инструмента увеличивается, а его КПД возрастает.

Первоначально выпускались индукционные паяльные станции с частотой 470 кГц, но сегодня встречаются модели, в которых подается напряжение 13 МГц и выше. Разогрев происходит буквально за секунду.

Флюсы и припои — как правильно подобрать

По описанным выше причинам правильный выбор флюса и припоя — это практически половина успеха в паяльном деле. К счастью, имеются вполне универсальные марки, подходящие для большинства задач. Отрасль применения почти всех флюсов и припоев вполне доходчиво указывается на этикетках, но некоторые аспекты их применения всё же нужно знать.

Начнём с флюсов. Их применяют для протравливания деталей, снятия и растворения оксидной плёнки с дальнейшей защитой металла от коррозии. Пока поверхность покрыта флюсом, можно быть уверенным в её чистоте, как и в том, что расплавленное олово будет хорошо её смачивать и растекаться.

Флюсы различают по типу металлов и сплавов соединяемых деталей. В основном это смеси металлических солей, кислот и щелочей, активно вступающих в реакцию при нагреве паяльником. Ну а поскольку оксидных форм и загрязнений существует достаточно много, коктейль должен специально подбираться под конкретный тип металлов и сплавов.

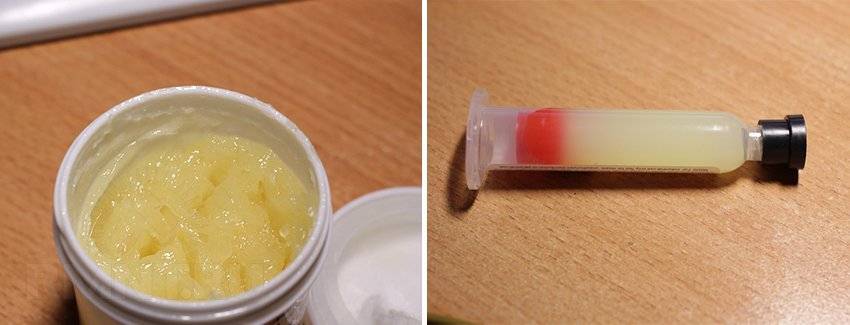

Активный флюс для пайки

Условно флюсы для пайки делятся на два типа. Активные флюсы создаются на основе неорганических кислот, в основном хлорной и соляной. Недостаток их в необходимости смывки сразу по завершении пайки, иначе остатки кислот вызывают довольно сильное корродирование соединения и сами по себе обладают достаточно высокой проводимостью, способной вызвать замыкание. Зато активными флюсами можно паять практически что угодно.

Второй тип флюсов создаётся, преимущественно, на основе канифоли, которая может использоваться и в чистом виде. Жидкий флюс гораздо удобнее в нанесении, в него также входят спирт и/или глицерин, полностью испаряющиеся при нагреве. Канифольные флюсы наименее эффективны при пайке стали, однако для цветных металлов и сплавов используют преимущественно их или другие соединения органической химии. Канифоль также требует смывки, ибо в долгосрочной перспективе она способствует корродированию и может становиться проводимой, набирая влагу из воздуха.

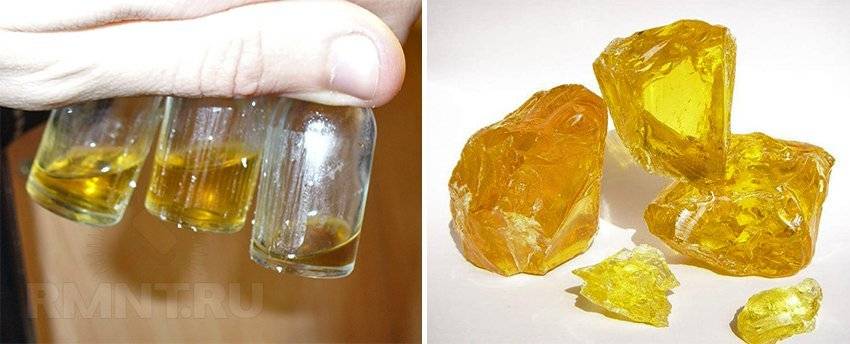

Жидкая и твёрдая канифоль

С припоями всё несколько проще. В основном для пайки используются свинцово-оловянные припои марки ПОС. Цифра после маркировки означает содержание олова в припое. Чем его больше, тем выше механическая прочность и электропроводность соединения и при этом ниже температура плавления припоя. Свинец используется для нормализации процесса застывания, без него олово может растрескаться или покрыться иглами.

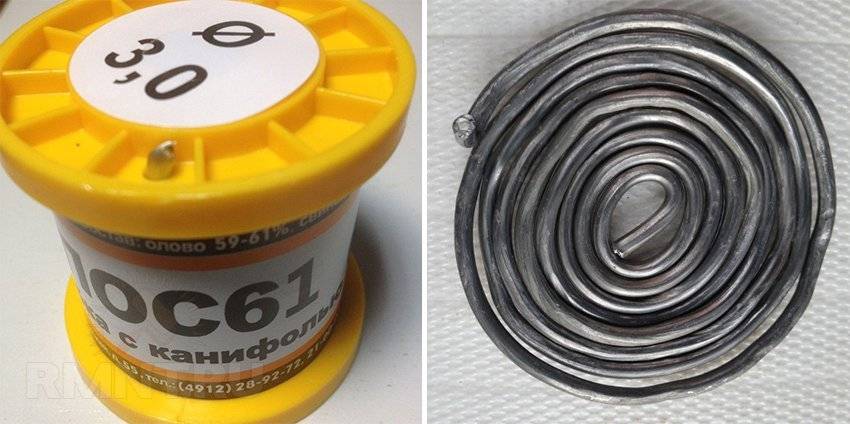

Припой ПОС-61 с канифолью внутри

Существуют специальные типы припоев, прежде всего — бессвинцовые (БП) и прочие нетоксичные, в них свинец заменён индием или цинком. Температура плавления у БП выше, чем у обычных, но соединение прочнее и более устойчиво к коррозии. Есть также легкоплавкие припои, растекающиеся уже при 90–110 ºС. К таким относятся сплавы Вуда и Розе, используют их для пайки компонентов, чувствительных к перегреву. Специальные припои находят главное применение при пайке радиоаппаратуры.

Сплав Розе

Почему станок эффективнее дрели

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

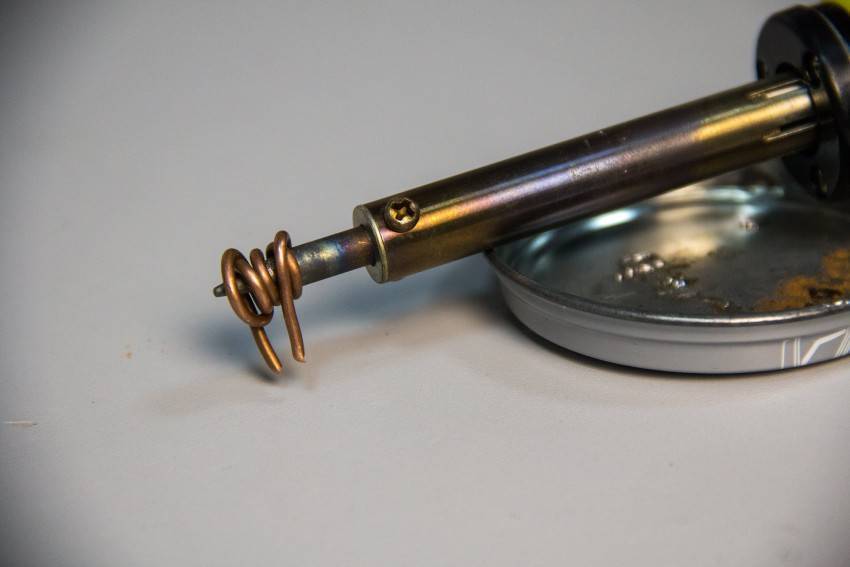

Самые простые нихромовые и ЭПСН паяльники

Самые популярные паяльники – это нихромовые паяльники с медными жалами без регулятора температуры.

Нихромовая спираль нагревается от проходящего по ней электрического тока (обычно это сетевое напряжение 230 В). И она нагревает жало паяльника.

Паяльники с такой конструкцией были еще на заре электроники. Они и сейчас идеально подходят для пайки проводов и простого DIP монтажа крупных деталей на платах.
А также для пайки радиаторов и систем охлаждения.

Условно 60 лет назад выпускали больше паяльники. Не каждый КТ315 выдерживал огромные жала, которые нагревались до 380 ℃. Радиолюбители паяли как могли. Кто-то собирал регулятор температуры на симисторах. А кто-то наматывал медную проволоку поверх жала, предварительно залудив край проволоки.
И таким образом получалось еще более мелкое жало, которое нагревалось от основного до приемлемых температур.

Жало у таких паяльников обычно крепится болтиками, либо гайками с втулками.
Плюсы таких паяльников:

• Низкая цена;
• Продаются в любом магазине для радиодателей, электрики и ремонта квартиры;
• Они идеальны для пайки проводов и больших DIP контактов.

Однако в текущих реалиях, такие паяльники имеют существенные минусы:

• Даже самый небольшой паяльник (25 Вт) перегревает платы и детали. Нужно собирать дополнительный регулятор температуры, чтобы снизить температуру на жале паяльника;
• Отсутствует заземление;
• Как правило, такие паяльники питаются сразу от сети, и ничем не контролируются. Да, можно купить паяльник с питанием от 40 В с понижающим трансформатором, но и цена будет выше;
• Отсутствие хотя бы простейшей индикации температуры, не говоря уже о калибровке;
• Слабо подходит для тонкой работы;
• Очень долго нагревается и остывает (время нагрева может достигать и 10 минут, и 15 в зависимости от размеров);
• Скудный выбор жал из-за крепления и нагрева.

В настоящее время выпускаются немного усовершенствованные паяльники такого типа, но они недалеко ушли от своего предка. Все те же медные жала, все та же простая конструкция.

Пример паяльника СПАРТА. Жало медное, с покрытием. Выгорает. Подойдет для пайки проводов и DIP деталей на первое время. Цена всего 150 рублей, еще и подставка под паяльник в комплекте (хоть и очень хрупкая).
Медные жала для нихромовых паяльников отличаются скудным разнообразием. Обычно это конусные, плоские и жала типа «волна». Все медные жала цельные, т.е. они нагреваются нихромовой нитью снаружи, а не изнутри.

Также медные жала для таких паяльников могут выпускаться со специальным покрытием, которое немного продлевает время эксплуатации медного жала (но не надолго).
Стоит ли брать подобные паяльники новичкам? Да, хотя бы из-за своей цены и ради первого опыта. Можно просто выпаивать таким паяльником детали или паять провода, или собирать простейшие радиоконструкторы. Хватит на первые 10-15 часов практики.
Эти паяльники дешевые, надежные и простые. И доступны в любых магазинах радиодеталей и ремонта. Можно паять провода, трубы (паяльниками большой мощности), но не более того. Для тонкой работы такой вариант не годится. Современная электроника намного сложнее, поэтому и требования к монтажу и паяльникам изменились.

Импульсные

Импульсный паяльник

Для работы с ними кнопка включения должна быть зажата постоянно – нагрев наконечника происходит за несколько секунд. После выключения кнопки наконечник охлаждается. В электрической цепи включен провод из меди, он же является рабочим органом.

В схеме есть трансформатор, частотный преобразователь. Первый снижает напряжение сети до уровня рабочего. Сердечник же присоединен к токосъемнику трансформатора, поэтому нагревается быстро из-за значительного образования тока. В современных моделях можно регулировать температуру и мощность.

Их плюсы: быстрый нагрев, возможность работать с элементами любого масштаба за счет регулировки. Но инструменты такого типа не способны поддерживать продолжительный рабочий цикл.

Особенности спаивания медного кабеля с алюминиевым

Как известно, токопроводящие жилы проводов и кабелей изготавливают из меди и алюминия. Наиболее эффективными являются проводники из меди, но часто возникают случаи, когда два провода с разными материалами жил нужно соединить друг с другом. Сразу надо отметить очень важный момент, что паять медь с алюминием нельзя. Это обусловлено их физическими свойствами:

• Медь при нагревании (когда проходит ток) расширяется меньше, что связано с высокими показателями проводимости
• Алюминий расширяется при нагреве больше

При постоянном расширении и сужении жил кабеля, в месте соединения посредством припоя формируются микротрещины. С течением времени они увеличиваются, а на этом участке повышается сопротивление, и растет величина тока. Чем больше ток, тем выше нагрузка, что в итоге приводит к разрыву связи. Именно поэтому паять алюминий с медью нельзя, так как такое соединение будет считаться не надежным.

При необходимости соединения двух проводников из разных материалов, следует воспользоваться следующими методами:

1. Соединить их при помощи скрутки. Место соединения следует тщательно заизолировать. Однако этот способ также не считается надежным, ведь в месте соединения будет увеличиваться сопротивление
2. Воспользоваться болтовым соединением. Для этого можно воспользоваться болтом с гайкой и тремя шайбами. Намотать между шайбами на стержень болта жилы проводов, и сжать их при помощи гайки. Однако этот способ считается устаревшим, и сегодня вместо болтов используются клеммные колодки

Из любой ситуации можно всегда найти выход, но самое главное — сделать это правильно.

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

• Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
• Нарежьте резьбу на корпусе чашечки.
• Проволоку согните в кольцо.
• Изготовьте плату из текстолита и припаяйте к ней провода.
• Кольцо и проволоки припаяйте к резистору.
• Закрепите жало в подготовленном отверстии.
• Положите изоляцию;
• Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Подготовка жала, монтаж нагревателя

Теперь было необходимо изолировать жало от нихрома. Для этого был использован кембрик из стеклоткани. Он был одет на медную жилу примерно до середины, после чего зафиксирован по краям тонкой медной проволокой. Стоит отметить, что концы её удалять не нужно – они должны торчать примерно на 4-5 см. В дальнейшей работе это нам пригодится.

«Чехол» из стеклоткани зафиксирован при помощи тонкой медной проволоки

Поверх стеклоткани была намотана тонкая нихромовая проволока, вымеренная по длине ранее, её концы скручены с медными жилками, расположенными вначале и в конце кембрика. Результатом стал полноценный нагревательный элемент, способный повысить температуру жала до необходимой.

Здесь стоит отметить, что чем больше будет длина жала от нагревателя до рабочего края, тем дольше будет происходить повышение температуры. При небольшой мощности блока питания и слишком длинном жале паяльника возможно, что устройство и вовсе не достигнет рабочей температуры. Но здесь можно поэкспериментировать и рассчитать всё так, чтобы в итоге получилось некое подобие паяльной станции, которая имеет меньшие рабочие температуры для работы с микросхемами и иными SMD-элементами.

Нагревательный элемент готов, можно приступать к завершающему этапу изготовления паяльника

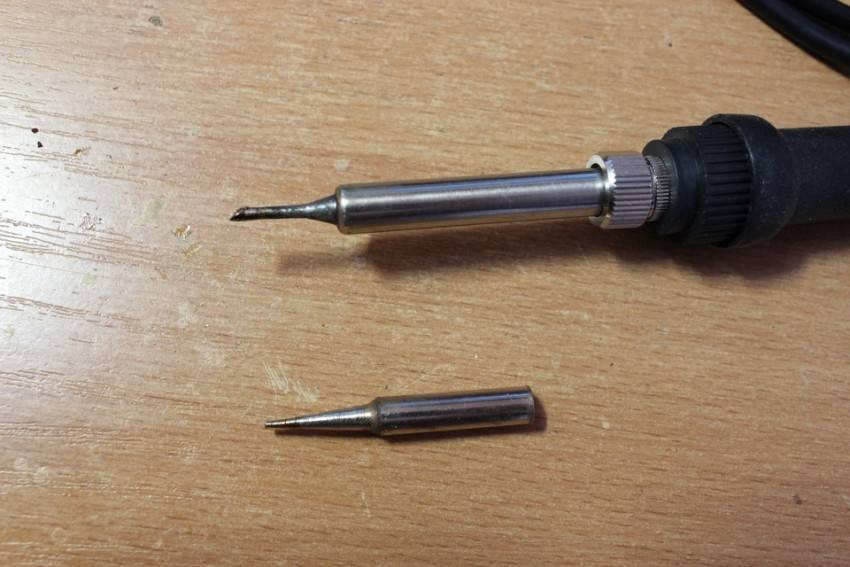

Виды наконечников

Микропаяльник для пайки микросхем

В зависимости от материала изготовления, наличия или отсутствия покрытия, формы рабочей части, наконечники подразделяются на множество видов.

Материал изготовления

В зависимости от того, из какого материала изготовлена основа наконечника, имеет ли он специальное необгорающее покрытие, жала для паяльного оборудования бывают следующих видов:

• Простые медные без покрытия – изготовленные из меди они не имеют защитного покрытия, вследствие чего очень быстро обгорают и выходят из строя. Такими наконечниками в последнее время комплектуются только самые дешевые и простые сетевые паяльники.
• Медные с необгорающим покрытием – самые распространённые и недорогие жала, у которых медная основа покрыта двумя защитными слоями, предотвращающими выгорание меди и значительно увеличивающими срок службы наконечника.
• Керамические – редко встречающиеся наконечники, изготовленные из специальной обладающей высокой теплопроводностью керамики. Большого распространения не получили из-за своей хрупкости и высокой цены.
• Составные – выполненные из 2-3 металлов (медь, никель, железо), такие рабочие органы паяльного оборудования встречаются еще реже керамических, так как имеют еще более высокую стоимость.

Из 4 описанных видов наконечников наиболее удобными и недорогими являются медные модели с необгорающим покрытием.

Форма рабочей части

Виды наконечников по форме рабочей части

Также наконечники для паяльного оборудования подразделяются на 5 видов по форме рабочей части жала:

• «Игла» – жало с тонким кончиком применяется для пайки очень мелких радиодеталей.
• «Лопатка» – долотообразное слегка скошенное жало, обладающее большой площадью соприкосновения с рабочей поверхностью, медленным остыванием. Применяется для припаивания и отпаивания крупных радиодеталей.
• «Капля» – применяется для переноски небольшого количества припоя и пайки мелких и средних радиодеталей;
• «Изогнутое» – удобно при проведении паечных работ в условиях ограниченного пространства, удаления лишнего припоя, демонтажа сгоревших радиодеталей;
• «Конус» – стандартное жало, благодаря большой толщине и форме, сочетающее в себе преимущества описанных выше видов.

Наиболее удобным и распространенным среди данных видов наконечников является конусовидный – он используется для большинства паечных работ, имеет относительно небольшую стоимость, обладает долговечностью и надежностью.

Что такое паяльник и как устроен прибор

Электрическим паяльником называется такой вид электрического инструмента, посредством которого осуществляется объединение двух деталей между собой посредством мягких веществ. Таким мягким веществом является припой, который расплавляется, и переходит в жидкое состояние за счет воздействия высоких температур. Когда воздействие высоких температур прекращается, припой затвердевает (что происходит практически мгновенно), тем самым обеспечивая надежное соединение. Рассматриваемый прибор является главным оружием электронщиков, посредством которого осуществляется не только соединение проводов и полупроводниковых элементов, но и их разъединение.

Прибор внешне имеет простую конструкцию, однако внутри он состоит из различных деталей, с назначением которых следует разобраться. Знать устройство паяльника вовсе не обязательно, чтобы научится им правильно пользоваться, но эта информация поможет в случае выхода его из строя. Состоит прибор из ряда следующих элементов, которые имеют свои особенности:

1. В его основе заложен металлический стержень, изготовленный из красной меди. Именно этот стержень нагревается, и плавит припой при соединении деталей. За основу стержня используется красная медь, так как именно этот материал обладает высокой степенью теплопроводности (хорошо передает тепло). Конец стержня имеет клиновидную форму, что необходимо для работы с мелкими полупроводниковыми элементами. Конец стержня называется жалом, как на отвертках
2. Нагревательный элемент — стальная трубка, внутрь которой вставляется стержень из красной меди. Трубка оборачивается слюдой или стеклотканевым составом, поверх которого наматывается проволока из нихрома. При прохождении тока по проволоке, она нагревается, и передает тепло металлической трубке. В итоге нагревается стержень, и переходит в рабочее состояние. Поверх нихромовой проволоки находится защитный слой слюды. Он защищает спираль от соприкосновения с металлическим корпусом паяльника, тем самым повышая безопасность электрического прибора. Вторая его защитная функция заключается в том, чтобы сохранять тепло, и не передавать его стальному корпусу прибора
3. Рукоятка — изготавливается из термоустойчивого пластика или дерева, и позволяет мастеру удобно работать инструментом
4. Провода и вилка для подключения в розетку. Провода соединяются с выводами нихромовой проволоки. Для надежности соединения используются алюминиевые зажимы, которые пропаиваются с целью обеспечения надежного контакта. Зажимы в месте соединения используются на мощных паяльниках, а на маломощных приборах объединение осуществляется без дополнительной фиксации, но с обязательным нанесением припоя. Алюминиевые пластины для соединения медного провода с нихромовой нитью используются для повышения надежности объединения, а также для отвода тепла. Чем мощнее паяльник, тем сильнее нагреваются медные провода, поэтому алюминиевые зажимы осуществляют отвод тепла. Эта информация будет полезна в случае, если при ремонте мощного паяльника принимается решение об удалении алюминиевых пластин. Толщина жилы медного кабеля выбирается в зависимости от мощности прибора
5. Стальной корпус — это часть инструмента, внутри которой располагается нагревательный элемент. На корпусе может присутствовать (в зависимости от модели) резьбовой винт, посредством которого фиксируется стержень. В конструкции корпуса могут находиться отверстия ближе к рукоятке, назначение которых заключается в отводе тепла

Как устроен паяльник внутри, показано на фото ниже.

С устройством паяльника полезно разобраться всем, кто планируется осуществить его ремонт в случае возникновения поломки.

Обзор оборудования, которое может понадобиться

1. нихромовый электрический паяльник мощностью 25Вт. Это обычный хозяйственный паяльник, который раньше можно было встретить практически у любого радиолюбителя-электронщика. Сейчас они тоже распространены и стоят довольно дешево, около 200 рублей. Можно покупать любые, в том числе, китайские паяльники, они тоже служат долго – при постоянной работе до 8 лет. Самый простой паяльник состоит из жала, которое представляет собой медный прут, на торце заточенный под углом и спирали нагревателя. Ручка из дерева или теромоустойчивого пластика. Это однозначно рабочий инструмент, который годится в 90% случаев для применения в бытовых условиях и даже в некоторых ремонтных мастерских он все еще используются.

2. Паяльник на 40-80Вт с жалом, заточенным под клин, напоминающий шлицевую отвертку, для удобства пайки тяжелых элементов. Такой паяльник покупать для дома не советуем, хотя он и дешевый. Некоторые по ошибке сразу покупают его, потом возникают проблемы: сгорают некоторые компоненты, отслаиваются дорожки от печатных плат, потому что перегреваются. Для дома 25-30ВТ – более чем достаточно.

3. Газовый паяльник купить Предназначен для пайки в отсутствии электросети. Эквивалент (если переводить в электрическую мощность ) около 100Вт.

Инструмент 3 в 1:
• паяльник, который заточен под конус, жало долговечное, выполнено не из меди, а из специального термоустойчивого сплава. Подходит для гаражных работ, ремонта в машине.
• жало снимается и его можно использовать как термофен (нагрев до 600 градусов). Довольно удобно применять, если нужно прогреть термоусадочную трубку или просто деталь. Большие работы термофеном не выполнить, так как поток воздуха и давление газа составляют небольшую величину.
• меняется насадка и инструмент превращается в хорошую рабочую газовую горелку с температурой 1300 градусов. Таким образом, можно паять массивные детали или просто по надобности что-то разогревать.

4. Последний тип паяльника, который набирает обороты – это керамический паяльник. Если кто-то хочет сразу начинать с хорошего и не экономить, советуем купить его. Плюсы: очень тонкое жало, подходящее для точных (миллиметровых) работ — запаять разъемы на мобильных телефонах, монтировать или демонтировать компоненты SOIC, QFP, PLCC, BGA и т.п. Мощности хватает для любых работ. Разогревается он быстро. Если нихромовый нагреватель 1,5-2 мин выходит на рабочий режим, то здесь разогрев происходит за 20 сек. – и уже можно паять.

Идеальный вариант иметь к нему паяльную станцию и регулировать температуру от 200 до 480 градусов, подстраивая ее под припои и условия пайки. С ее помощью можно менять детали на материнских платах, на видеокартах, так и паять крупный провод. Если вы хотите со временем научиться паять качественно, то советуем начинать учиться с покупки паяльной станции.

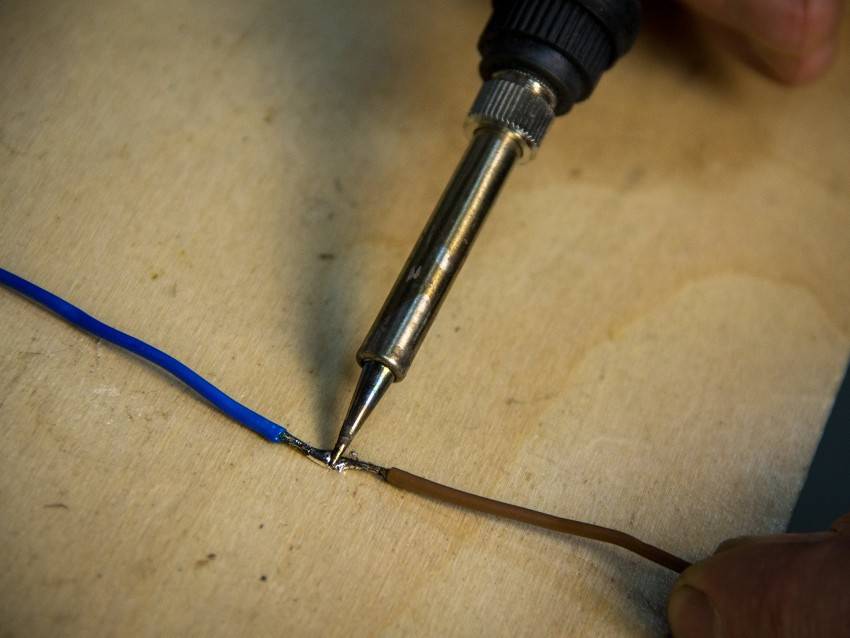

Пайка проводов

Инструменты и флюс подобраны и готовы к работе, осталось выяснить, как правильно паять паяльником провода. Пока разогревается инструмент, подготовьте проводники, которые решили соединить. Для этого их нужно аккуратно зачистить от изоляции не очень острым ножом или специальным инструментом. Выполняя эту операцию, старайтесь не повредить жилы

Это особенно важно, если провод многожильный – перерезая отдельные проводки, вы уменьшаете общее сечение провода

Осмотрите место зачистки. Жилы медные, а металл имеет яркий «рыжий» цвет? Предварительное облуживание не потребуется. Плотно скрутите провода между собой. Если проводник мягкий, а жилки тонкие, то это можно сделать руками. В противном случае воспользуйтесь пассатижами:

Подготовка многожильной проводки к пайке.

Теперь нужно нанести на место скрутки паяльный флюс. Если вы пользуетесь жидким, к примеру, раствором канифоли в спирте, то используйте кисточку. Если канифоль твердая, то просто положите скрутку на кусочек канифоли и прижмите ее разогретым паяльником до легкого вплавления в канифоль. Теперь самая ответственная операция. Слегка обмакните жало в канифоль, а затем сразу же возьмите на него немного припоя. Прикоснитесь паяльником к будущему месту пайки и грейте соединение до тех пор, пока припой не начнет растекаться по проводу. Равномерно распределите расплав по всей скрутке. В результате у вас должно получиться что-то подобное:

Качественно спаянные проводники.

Если результат несколько отличается, не расстраивайтесь – с первого раза может получиться не совсем эстетично. Главное – припой равномерно растекся по проводкам, хорошо их смочил и пропитал скрутку. Все равно недовольны? Повторите операцию – снова нанесите канифоль и прогрейте место соединения, добавив припоя или, напротив, убрав лишний. Точно так же поступают и с одножильной или смешанной проводкой.

Теперь осталось решить вопрос как правильно спаять провода, если соединяемые проводки старые и сильно окислились. Прежде всего, постарайтесь качественно и до блеска зачистить жилки. Если провода одножильные, это несложно – достаточно ножа или мелкой наждачной бумаги. Но многожильный провод качественно зачистить не удастся, поэтому придется применить несколько иную технологию пайки паяльником – предварительное лужение с использованием кислотного флюса. Если такового под рукой не оказалось, воспользуйтесь таблеткой обычной ацетилсалициловой кислоты, именуемой в народе «аспирин».

Ацетилсалициловая кислота – отличный кислотный флюс для пайки.

Облуживание при помощи таблетки аспирина проводите в следующей последовательности:

1. Освободите концы проводников от изоляции.
2. По возможности зачистите окисленные провода до блеска.
3. Если в проводнике много жил, плотно их скрутите между собой.
4. Прижмите проводник к таблетке и прогрейте паяльником до появления дыма.
5. Возьмите на жало немного канифоли, припоя и прогревая провод, хорошенько покройте его припоем, которого на жале должен быть минимум.
6. Промойте облуженные концы проводов спиртом, чтобы удалить остатки кислоты.

После всех этих процедур в вашем распоряжении окажутся два одножильных проводка, готовых к пайке обычным образом:

Облуженные провода, готовые к пайке.
