Комплектность
Таблица 5 – Комплектность средства измерений для виброметров ViPen
Наименование | Обозначение | Количество | Примечание |
Виброметр | ViPen | 1 шт. | – |
Методика поверки | ВЦ.402243.028 МП | 1 экз. | на отгружаемую партию |
Руководство по эксплуатации | ВЦ.402243.028.01 РЭ | 1 экз. | на отгружаемую партию |
Паспорт | ВЦ.402243.028.01 ПС | 1 экз. | – |
Продолжение таблицы 5- Комплектность средства измерений для виброметров ViPen
Наименование | Обозначение | Количество | Примечание |
Дополнительные принадлежности: | |||
Зарядное устройство с кабелем микро-USB | 1 шт. | ||
Кожаный чехол | 1 шт. |
Таблица 6 – Комплектность средства измерений для виброметров ViPen-2
Наименование | Обозначение | Количество | Примечание |
Виброметр | ViPen-2 | 1 шт. | – |
Методика поверки | ВЦ.402243.028 МП | 1 экз. | на отгружаемую партию |
Руководство по эксплуатации | ВЦ.402243.028.02 РЭ | 1 экз. | на отгружаемую партию |
Паспорт | ВЦ.402243.028.02 ПС | 1 экз. | – |
Дополнительные принадлежности: | |||
Магнит | 1 шт. | ||
Щуп | 1 шт. | с резьбой М5 | |
Беспроводное зарядное устройство с кабелем микро-USB и блоком питания | 1 шт. | с резьбой М5 |
Классификация
По способу приёма и последующей обработки виброметры подразделяются на:
- Переносные или стационарные (последние применяются преимущественно в лабораторных условиях, при испытании техники или при исследовании её опытных образцов).
- Контактные или бесконтактные. В виброметрам первого типа относят пьезоэлектрические, ёмкостные и электромагнитные виброметры, а ко вторым – лазерные, оптические и индукционные. В стационарных установках могут использоваться многоконтурные схемы оценки вибраций.
- Вибрографы и виброметры. Первые позволяют записывать сигнал от первичных датчиков, преимуществом вторых считаются компактность и быстрота оценки конечного результата, иногда даже в ущерб точности.
- Виброметры и виброанализаторы. Приборы второго типа – комбинированные, они позволяют, наряду с классическим, описанным выше, способом определения интенсивности вибраций, ещё разложить их на спектры, оценить износ подвижных элементов и даже определять зазор в подшипниковых узлах.
- Одно-, двух- и многоканальные. Многоканальные виброметры, в частности, могут оценивать износ и вибрацию элементов одновременно в нескольких точках измерений, либо по нескольким осям одновременно.
Кроме того, по весу и размерам виброметры классифицируются на портативные (размером не более смартфона), переносные и стационарные. Стационарные варианты предназначены для мониторинга особо ответственного оборудования, они закрепляются на нём и работают в непрерывном режиме. Остальные виды техники используют аккумуляторное или батарейное питание.
В дальнейшем рассматриваются наиболее распространённые виды указанных измерительных приборов, которые отвечают требованиям стандарта ISO 10818-1-97.
Оценка состояния подшипников качения
Оценка технического состояния подшипников качения проводится в ViPen в автоматическом режиме на основании расчета эксцесса виброускорения. На экране прибора состояние подшипника отображается графическим символом вращающегося подшипника качения.
Эксцесс виброускорения – это соотношение, показывающее превышение ударов от дефектов подшипника относительно общего фона вибрации. Чем сильнее развиты дефекты на поверхностях качения контролируемого подшипника, тем больше величина эксцесса.
Экран виброметра ViPen
По результатам диагностики подшипник относится к одной из трех категорий технического состояния:
- Хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро.
- Удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно.
- Предаварийное состояние, символ подшипника на экране мигает и не вращается.
Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen уточняется оперативными данными о температуре подшипникового узла, полученными от встроенного пирометра. Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.
Виброанализаторы
АГАТ-М – 2-х канальный анализатор вибрации / Балансировочный прибор
АДП-3101 – Устройство виброизмерительное портативное (4-х канальный виброанализатор) предназначено для измерения и анализа вибрации, балансировки роторов, проведения автоматизированной вибро- и параметрической диагностики неисправностей энергомеханического оборудования и трубопроводов
Атлант-8 – Многоканальный синхронный регистратор-анализатор вибросигналов предназначен для решения наиболее сложных задач в вибрационной диагностике состояния оборудования на основе переносного компьютера
БМ-6 – Балансировочный малогабаритный прибор
Brig – 2-х канальный виброанализатор, балансировка
ВД-1854 – Устройства записи и анализа вибрационных сигналов
ViAna-1 – Виброанализатор, виброметр, прибор «безразборной» балансировки роторов
ViAna-4 – Универсальный 4-канальный регистратор и анализатор вибросигналов, балансировка роторов
Vibro Vision-2 – Анализатор вибросигналов (виброанализатор) с расширенными функциями диагностики подшипников качения. Виброметр, возможность сохранения замеров.
IMPULSE VMC – Одноканальный анализатор с балансировкой
BALTECH VP-3470 – 2-х канальный виброанализатор с программой вибродиагностики BALTECH Expert предназначен для определения технического состояния широкого класса машин и механизмов, а также выполнения динамической балансировки в собственных опорах роторов
Диана-2M – Анализатор вибрации двухканальный предназначен для диагностики состояния и балансировки вращающегося оборудования
Kамертон – Переносный многоканальный синхронный анализатор
КВАРЦ / ТОПАЗ-В – Анализатор вибрации
КВАРЦ-2 – 2-х канальный балансировочный прибор, сборщик данных, анализатор вибрации
Corvet – 2-х канальный виброанализатор, предназначенный для контроля текущего вибрационного состояния роторных агрегатов
МВК – Переносной диагностический комплекс. 4-8-16-24 канала регистрации
ОНИКС – 2-х канальный анализатор вибрации на базе Windows CE
СД-21 – двухканальный цифровой измеритель вибрации, анализатор и сборщик данных
СД-23 – виброанализатор с двумя параллельными каналами, со встроенными программами балансировки, удара и разгона/выбега
СМ-3001 – Устройство виброизмерительное портативное (вибросборщик данных) является простым и компактным виброизмерительным прибором с возможностью автоматизированной диагностики
СМД-4М – мобильная система мониторинга состояния
СПЕКТР-07 – Переносной вибродиагностический комплекс
STD-510 – Виброколлектор, сборщик данных
STD-3300 – 2-х канальный виброанализатор, позволяющий собирать и анализировать данные по двум каналам синхронно. Максимальные диагностические возможности и функция балансировки
ТСТ 4199 – Мобильная система технического диагностирования
UMS-16 – универсальный многоканальный виброизмерительный комплекс
ЦБ-3 – Прибор для балансировки и центровки роторов механизмов
Экспресс-диагностика дефектов электродвигателей и насосов при помощи виброметра «ДПК-Вибро» и виброручки «ViPen»
(вибрация измеряется на корпусах электродвигателей и насосов)
| Объект контроля | Символ подшипника на экране* | Диагностическое заключение | |
| Возможные дефекты электродвигателя или насоса** | Примечание*** | ||
| Электродвигатель | Быстрое вращение | Дефекты не диагностируются | Дефектов подшипников нет |
| Медленное вращение | Наличие электромагнитных дефектов в статоре | Дефектов подшипников нет | |
| Аварийное мигание | Наличие электромагнитных дефектов в статоре и в роторе | Дефектов подшипников нет | |
| Насос | Быстрое вращение | Дефекты не диагностируются | Дефектов подшипников нет |
| Медленное вращение | Кавитация, проблемы в проточной части насоса | Дефектов подшипников нет | |
| Аварийное мигание | Проблемы в проточной части, наличие дефектных лопаток | Дефектов подшипников нет |
*) высокий уровень вибрации для данного вида диагностики – это не признак наличия явных дефектов. Измерение вибрации производится на внешнем корпусе оборудования, на котором часто возникают паразитные резонансные процессы большой амплитуды. Это может происходить даже тогда, когда оборудование находится в хорошем состоянии.
**) при помощи виброметра «ДПК-Вибро» и виброручки «ViPen» можно определить наличие только явно выраженных дефектов электродвигателей и насосов, которые сопровождаются динамическими ударами.
***) перед проведением диагностики электродвигателей и насосов убедитесь, что все подшипники контролируемого оборудования не имеют дефектов. В противном случае проведение такой диагностики невозможно.
Приспособления для измерения вибрации
Приспособления предназначены для установки преобразователей пьезоэлектрических виброизмерительных (вибродатчиков) различных типов (например, ДН3-М1, ДН4-М1) и снятия вибрации путем различных способов контакта с вибрирующей поверхностью.
Приспособления разработаны по рекомендациям ГОСТ 12.1.012-90 Вибрационная безопасность и требованиям санитарных норм СН2.2.4/2.1.566-96 при измерении локальной и общей вибрации.
1. Магнитный прижим МП-1
Прижим МП-1 имеет: диаметр 24 мм, толщину 5 мм, высоту винтового выступа 4 мм с резьбой М5 для крепления вибродатчика, массу 20 г, усилие прижима не менее 5 кГ. В комплект прижима МП-1 входит электрически изолирующая прокладка.
2. Приспособление ручного вибросъема ПРВ
Приспособление ПРВ представляет собой рычажный механизм, состоящий из направляющего и поворотного рычагов. На поворотном рычаге жестко закрепляется вибродатчик, который можно прижать к виброобъекту непосредственно, через виброщуп или примагнитить с помощью прижима МП-1.
Угол поворота оси вибродатчика относительно оси направляющего рычага, удерживаемого в руке оператором, может регулироваться и фиксироваться винтовым зажимом в нужном направлении, что позволяет снимать вибрацию в труднодоступных местах виброобъекта (например, дизеля и других механизмов тепловоза). Длина приспособления ПРВ — 280 мм.
3.Струбцина вибросъема трубопровода СВТ
Струбцина СВТ представляет собой устройство, на котором жестко закрепляется вибродатчик. Струбцина устанавливается на трубопровод диаметром до 10 мм. Положение СВТ на трубопроводе фиксируется вручную винтом. Размеры струбцины без винта 20х20х26 мм.
4. Адаптер-рожок АР
Адаптер-рожок предназначен для измерения локальной вибрации, выполнен по рекомендациям ГОСТ 12.1.012-90, имеет габаритные размеры 42х50х22 мм.
5. Адаптер-планка АП
Адаптер-планка предназначен для измерения локальной вибрации, выполнен по рекомендациям ГОСТ 12.1.012-90, имеет габаритные размеры 64х12х14 мм.
6. Промежуточная платформа ПП
Промежуточная платформа предназначена для измерения общей вибрации у ног стоящего оператора, выполнена по рекомендациям ГОСТ 12.1.012-90, имеет диаметр 80 мм, высоту 40 мм.
7. Промежуточный диск ПД
Промежуточный диск предназначен для измерения общей вибрации на сиденье оператора, выполнен по рекомендациям ГОСТ 12.1.012-90, имеет диаметр 250 мм, высоту 4 мм.
Большой объём памяти
Замеры, сохранённые в приборе
Размер памяти прибора для хранения замеров – 256 Мбайт. Это позволяет хранить несколько тысяч сигналов с самым большим разрешением. При выключении прибора замеры не стираются.
Замеры легко просмотреть в самом приборе. Интересные места на графике можно развернуть подробнее.
В приборе можно создавать папки, которые соответствуют агрегатам для хранения замеров с конкретного агрегата в одном месте.
После всех измерений прибор подключается к компьютеру по интерфейсу USB 2.0 и замеры передаются в программы Атлант или Аврора-2000 для подробного анализа.
Сравнительный анализ эффективности виброметров различного типа
Выбор виброметра производят, принимая во внимание удобства его использования, точность определения амплитуды и частоты виброперемещений, скорости получения данных по виброскорости и виброускорению, а также практических границах использования, зависимости от условий, в которых проводятся измерения и возможностью фиксирования конечного результата. По последнему из перечисленных параметров несомненные преимущества имеют лазерные виброметры от Vela (Испания), OMS (США) или отечественный «Кварц». Недостаток такой техники – высокая цена, а также необходимость квалифицированного обслуживания и тарировки
Однако записью на USB-носитель обладают акустический виброметр Fluke-806 (Германия) и отечественный прибор СМ-21
Недостаток такой техники – высокая цена, а также необходимость квалифицированного обслуживания и тарировки. Однако записью на USB-носитель обладают акустический виброметр Fluke-806 (Германия) и отечественный прибор СМ-21
По последнему из перечисленных параметров несомненные преимущества имеют лазерные виброметры от Vela (Испания), OMS (США) или отечественный «Кварц». Недостаток такой техники – высокая цена, а также необходимость квалифицированного обслуживания и тарировки. Однако записью на USB-носитель обладают акустический виброметр Fluke-806 (Германия) и отечественный прибор СМ-21.
Сопоставительная таблица возможностей современных измерителей уровня вибрации приведена ниже:
| Модель прибора | Диапазон измерения | Погреш-ность, % | Темп-ерату-рный диапа-зон работы, °С | Питание | ||
| Вибропере-мещений, мкм | Виброско-ростей, мм/с | Виброус-корений, мм2/с | ||||
| ВК-5М | 1…700 | 0,1…70 | 0,1…10 | До ±10% | -10…+50 | Батарейное |
| ВВМ-311 | 1…1000 | 0,05…100 | 0,1…10 | До ±10% | Нет данных | Батарейное |
| СМ-21 | 1…1000 | 0,1…100 | 0,1…100 | До ±5% | -40…+300 | Батарейное |
| Янтарь-5М | 6…480 | 1…150 | 1…200 | 6…10% | -10…+50 | Аккумулятор |
| Fluke-805 | 1…100 | 0,1…100 | 0,1…50 | До ±10% | -20…+50 | Батарейное |
Замок Смаля. Удобство и безопасность работы
Стамески для резьбы по дереву. Создаём произведение искусства!
Поверка вибропреобразователя с помощью ВС-321 и ВС-421
Перед проведением поверки необходимо задать основные параметры системы, выполняющей измерения. Это делается с помощью окна задания метрологических параметров, вызываемого через соответствующую кнопку, расположенную на панели риббона «Конфигурация».
Рисунок 7. Окно задания метрологических параметров
К основным параметрам системы относятся:
- наименование системы, в том числе серийный номер. Эта информация будет отображаться в протоколе о поверке;
- дата поверки системы;
- таблица основной относительной погрешности воспроизведения виброускорения при доверительной вероятности 0,95. Эта информация будет использована для расчета основной относительной погрешности вибропреобразователя (пункт 10.17 ГОСТ Р 8.669-2009), и берется из протокола поверки системы.
Далее задаются собственно параметры измерений, а именно параметры поверяемого датчика, эталона и настройки измерений. Эти настройки задаются в окне параметров, показанном на рисунке ниже.

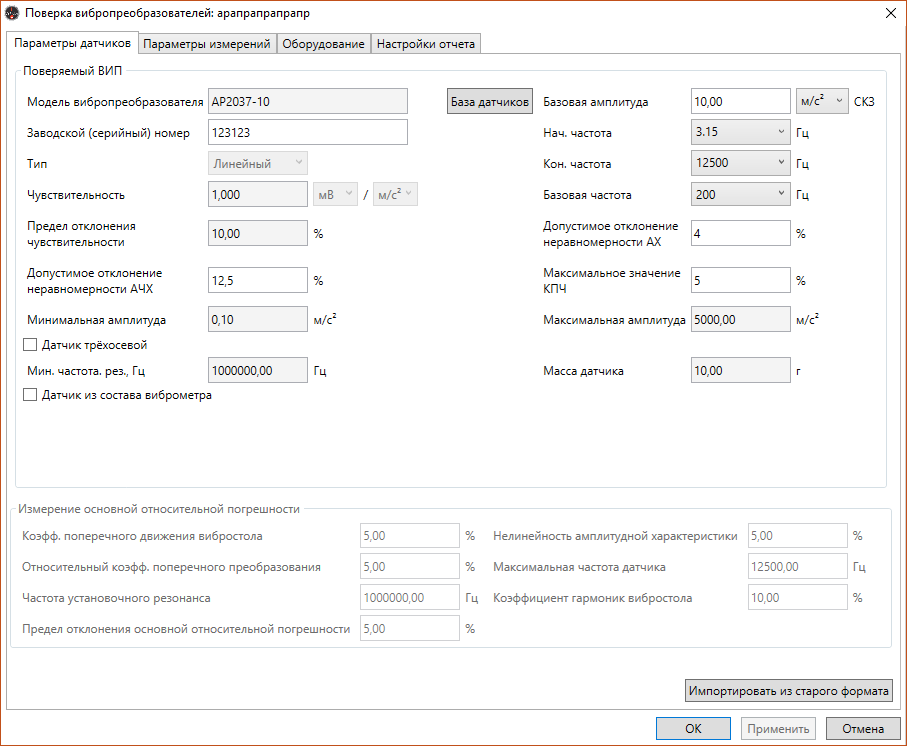

Рисунок 8. Окно настройки параметров поверки вибропреобразователей
Параметры поверяемого датчика выбираются из базы данных, в которой хранятся:
- наименование датчика и его производитель;
- начальная и конечная частоты рабочего диапазона, начальная и конечная амплитуды рабочего диапазона;
- номинальный коэффициент преобразования и базовая частота;
- пределы неравномерности ЧХ, отклонения коэффициента от номинального значения, относительного коэффициента поперечного преобразования, частоты установочного резонанса и т.д.
Кроме параметров поверяемого преобразователя, необходимо также выбрать стенд/стенды и соответствующие эталоны.

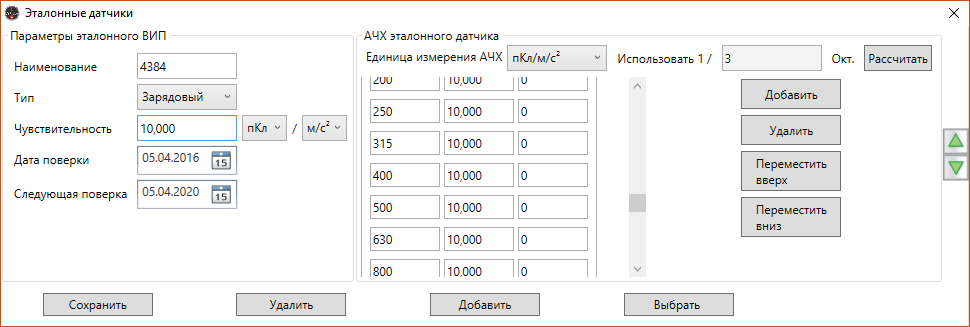

Рисунок 9. Задание настроек эталонного вибропреобразователя
Для эталонного вибропреобразователя в обязательном порядке задается его частотная характеристика по частотам, на которых будет производится поверка. Эти данные будут использованы при определении действительного значения виброускорения на частотах.
Затем задаются основные настройки измерений.

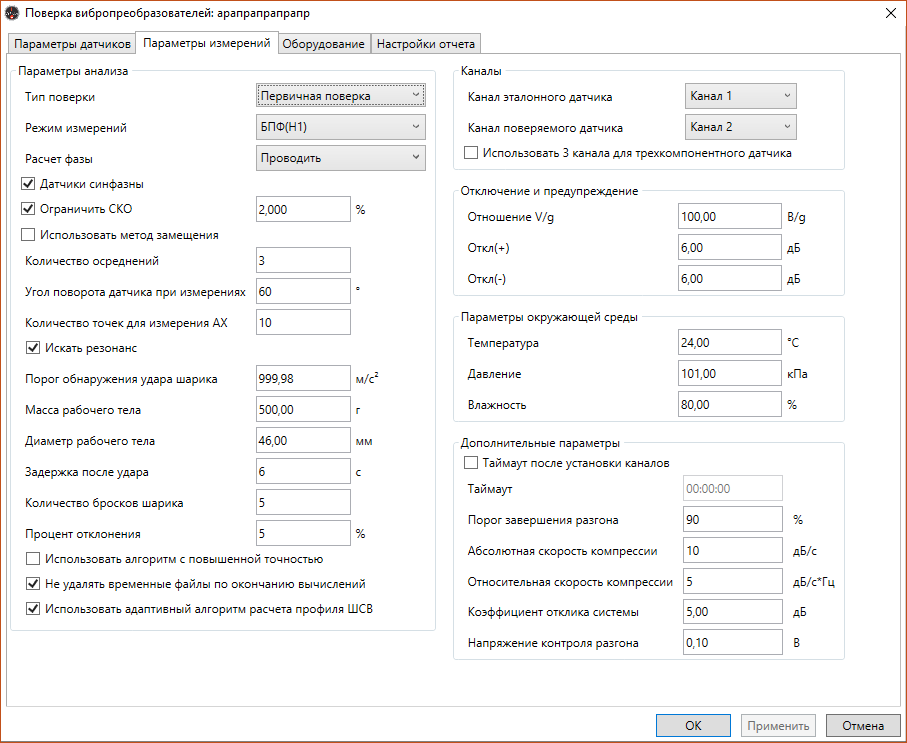

Рисунок 10. Настройки измерений, проводимых при поверке
К ним относятся:
- Тип поверки – первичная или периодическая. Этот тип определяет набор шагов в мастере;
- Режим измерений. Данный параметр определяет тип сигнала и алгоритм вычисления ЧХ преобразователя;
- Настройки расчета фазы поверяемого преобразователя;
- Используется ли метод замещения или нет;
- Каналы, к которым подключен датчик и т.д.
Также настраиваются параметры отчета, который автоматически создается после завершения измерений.
Рисунок 11. Настройки отчета
Проведение измерений
Поверка в зависимости от типа (первичная или периодическая) состоит из одного или четырех шагов.
На первом шаге происходит опробование (пункт 10.4 ГОСТ Р 8.669-2009), определяется действительное значение коэффициента преобразования акселерометра (пункт 10.11 ГОСТ Р 8.669-2009) и его частотная характеристика (пункт 10.13 ГОСТ Р 8.669-2009).

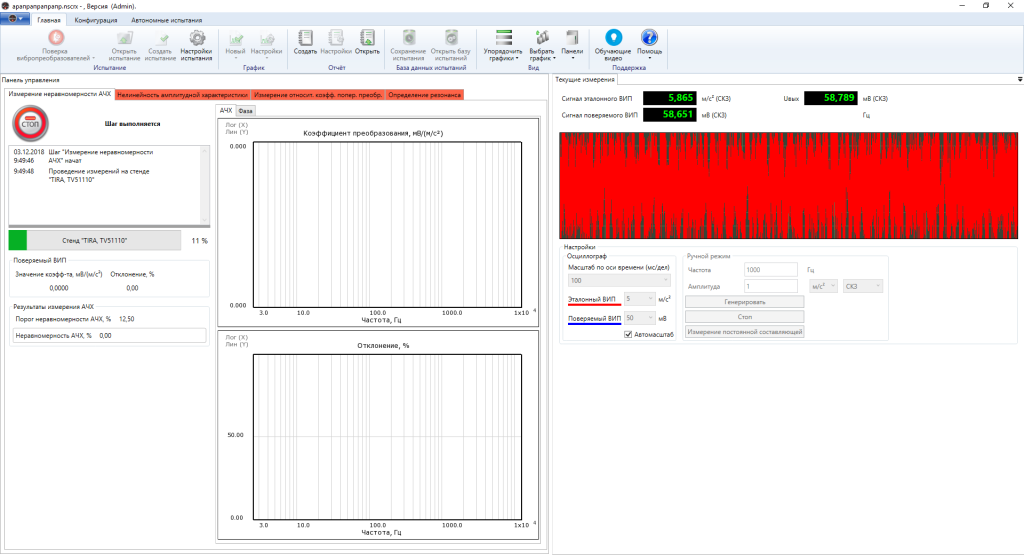

Рисунок 12. Определение частотной характеристики вибропреобразователя с помощью Visprobe SL
При начале измерений показывается окно с инструкциями о том, какие датчики надо установить на стенд и к каким каналам их необходимо закрепить.
Рисунок 13. Пример окна с инструкциями, которые показываются перед запуском измерений
После того, как датчики установлены в соответствии с инструкциями, необходимо нажать кнопку «Продолжить». После этого система начинает измерения.
На втором шаге происходит определение нелинейности амплитудной характеристики (пункт 10.14 ГОСТ Р 8.669-2009).
На третьем шаге происходит определение относительного коэффициента поперечного преобразования (пункт 10.12 ГОСТ Р 8.669-2009). При этом дополнительно показываются сообщения о необходимости повернуть датчик на определенный угол, как на рисунке ниже.
Рисунок 14. Cообщение о необходимости повернуть датчик
На четвертом шаге определяется частота установочного резонанса (пункт 10.15 ГОСТ Р 8.669-2009) акселерометра.
По завершении всех шагов автоматически рассчитывается основная относительная погрешность акселерометра (пункт 10.17 ГОСТ Р 8.669-2009) и создается отчет.
Пьезоэлектрические виброметры
Принцип действия таких приборов заключается в том, что на определённых участках измеряемого узла закрепляются датчики с пьезокристаллами, которые передают имеющиеся вибрации механическим путём. Для этого предусматриваются высокочувствительные проволочки, а сами колебания передаются при помощи кристалла, сжимающегося и разжимающегося от воспринимаемых переменных давлений на него. Первичное возбуждение кристалла производится переменным магнитным полем.
Для повышения точности замеров в пьезоэлектрических виброметрах предусмотрены:
- Параллельно подключённая к кристаллу инертная масса, которая производит статическую балансировку прибора и сглаживает все посторонние вибрации (можно сказать, что этот элемент является своего рода электронным маховиком);
- Электронный блок, предназначенный для получения обработки сигнала от пьезоэлемента.
Популярные отечественные виброметры типа ВК5М и ВВМ-311 используют именно пьезоэлектрический способ определения вибрации. При этом ВК-5М – более портативен, и с помощью магнитного держателя может быть установлен непосредственно на измеряемом объекте. Функция записи сигнала на какой-нибудь подключаемый внешний носитель у этих приборов отсутствует.
Пьезоэлектрические виброметры дёшевы, надёжны, характеризуются хорошей воспринимаемостью первичного вибросигнала, способны функционировать в любых внешних условиях. Их недостаток – необходимость в непосредственной установке на измеряемый объект, что не всегда возможно.
https://youtube.com/watch?v=yibkdTvIo7k%3F
Двухканальные анализаторы вибрации
На наш взгляд это наиболее универсальные приборы, обладающие, сравнительно, небольшой ценой, но позволяющие проводить достаточно сложные диагностические работы. Во всем мире эти приборы являются наиболее покупаемыми. В наш обзор попали четыре прибора – “Агат”, “СК-2300”, “Диана-2М” и “ДСА-2001”.
Наибольший интерес представляют микропроцессорные, малогабаритные переносные приборы, это первые три. Приборы “СК-2300” и “Диана-2М” являются наиболее предпочтительными, т. к. обладают необходимым набором функций и имеют хорошее спектральное разрешение, равное 3200 линий. Прибор “Агат” тоже имеет неплохие параметры, однако спектральное разрешение в 800 линий делает его непригодным для диагностики целого ряда распространенных дефектов. Цена этих приборов различается, но не очень существенно. Примерно одинаковую цену имеют приборы “Агат” и “Диана-2М”, прибор “СК-2300” несколько дороже.
Прибор “ДСА-2001” относится к другому классу, т. к. он создан на основе ноутбука, и, соответственно, обладает расширенными свойствами регистрации и анализа. Ценой за это является снижение эксплуатационной надежности прибора.
Любой из трех вышеприведенных микропроцессорных приборов, особенно “СК-2300”, “Диана-2М”, может явиться основой для создания службы вибрационной диагностики предприятия различного профиля, их можно покупать в качестве “первого” прибора. Прибор на основе ноутбука обычно приобретается для решения более узких задач, он менее универсален, это, обычно, “второй” или “третий” прибор.
Стандартный комплект поставки прибора «Vibro Vision-2» включает в себя:
Комплект поставки «Vibro Vision-2»
- Прибор «Vibro Vision-2″ с установленным аккумулятором и щупом
- Внешний датчик вибрации марки ВК-310А с соединительным кабелем длиной 1,5 м и магнитом
- Транспортная сумка для переноски полного комплекта прибора
- Зарядное устройство и кабель с разъёмом микро-USB
- Гарнитура (наушники с микрофоном)
- CD с программным обеспечением Атлант, Аврора-2000, драйвер USB, документация
- Руководство по эксплуатации прибора Vibro Vision-2
- Свидетельство о поверке прибора
- Паспорт на прибор и датчик
По согласованию при заключении договора поставки длина внешнего кабеля может быть изменена.
Виброметры для измерения вибрации вращающегося оборудования
«ДПК-Вибро» в руке
Виброметр измеряет и оценивает вибрацию агрегатов с вращающимися частями. Это – двигатели, насосы, вентиляторы, генераторы. Вибрация таких агрегатов повторяется с каждым оборотом вала.
Виброметры измеряют интегральное значение вибрации (одно число). Самое популярное значение – СКЗ виброскорости, так как существуют стандарты для определения состояния агрегата по СКЗ виброскорости. Это число пропорционально мощности сил, вызывающих вибрацию агрегата.
Чаще всего вибрация в виброметрах измеряется в диапазоне 10 ÷ 1000 Гц. Этот диапазон указан в ГОСТ и позволяет измерять одинаковое значение вибрации на разных приборах.
Виброметр – это очень полезный прибор для оценки состояния оборудования. Максимальное значение вибрации, при котором состояние агрегата считается аварийным называется Норма. Значение задаётся в паспорте на агрегат или в ГОСТ ИСО 10816-1-97. “Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях”. Сравнение текущей вибрации с нормой позволяет оценить состояние агрегата.
Измерение виброметром
Измерение вибрации виброметром очень быстрое и не требует подготовительных работ. Можно измерить 100 агрегатов за смену с выдачей отчётов о состоянии оборудования на предприятии.
Значения вибрации, измеренные через некоторое время (например, через 1 месяц) позволяют строить прогноз развития вибрации и планировать сроки следующих ремонтов. Это даёт значительную экономию денег, по сравнению с плановыми ремонтами. Такая система планирования ремонтов используется в нашей программе Аврора-2000.
Значение вибрации, измеренное виброметром можно использовать и для диагностики дефектов агрегата. Например, по СКЗ виброскорости отлично диагностируется расцентровка и небаланс. Состояние крепления к фундаменту тоже проще оценить виброметром. Виброметром даже можно балансировать агрегат не используя отметчик фазы (метод трех пусков с пробными массами).
При этом виброметры значительно дешевле виброанализаторов и проще в работе. Однако, для изучения сложных случаев дефектов необходим виброанализатор и опыт вибродиагностики.
Виброручка ViPen
Самые маленькие виброметры имеют размер авторучки и управление одной кнопкой. Такие приборы называют виброручки.
СКЗ виброскорости на экранеVibro Vision-2
Современные виброметры дополнительно имеют режимы измерения спектров и сигналов, память для сохранения замеров и передачи их в компьютер, режим измерения по маршруту, датчики температуры, оборотов и ударных импульсов от подшипников качения.
В виброанализаторах всегда есть режим виброметра. Он делается программно и не удорожает изготовление прибора.
Внутренний и внешний датчик
Виброметры имеют внутренний датчик вибрации, встроенный в корпус прибора или внешний датчик, подключённый к прибору проводом. Внутренний датчик – это компактность прибора, а внешний датчик позволяет измерить вибрацию в труднодоступных местах.
ViPen – виброметр-ручка с оценкой состояния подшипников и температурой
Виброметр-К1 – простой виброметр. Предназначен для проведения измерения вибрации в размерности СКЗ виброскорости (мм/с) в стандартном диапазоне частот от 10 до 1000 Гц
ДПК-Вибро – компактный виброметр. Кроме вибрации, умеет оценивать состояние подшипников качения, показывать сигналы и спектры и даже хранить их и передавать в компьютер (правда, всего несколько штук)
Vibro Vision – малогабаритный виброметр для контроля уровня вибрации с возможностью анализа сигналов и спектров. Уже устаревший, но всё ещё популярный прибор. Имеет встроенный в внешний датчик
Параметры, измеряемые виброметром ViPen
В процессе работы виброметром марки ViPen одновременно измеряются три важных диагностических параметра вращающегося оборудования:
- СКЗ виброскорости в диапазоне 10 ÷ 1000 Гц
- Амплитуда виброускорения в диапазоне до 1,5 кГц
- Температура оборудования
Этой информации достаточно для того, чтобы «на месте» оперативно оценить соответствие текущего состояния оборудования нормативным значениям.
Для оценки состояния по вибрации используйте нормы на измеряемые параметры, принятые для данного оборудования стандартами предприятия.
Если такой документ на предприятии отсутствует, то для оценки состояния вращающегося оборудования воспользуйтесь универсальными нормами на вибрацию, которые заданы в паспорте на агрегат или в ГОСТ ИСО 10816-1-97.
Измеренные данные можно обработать на компьютере экспертной программой «Аврора-2000». Скачайте программу . В программе автоматически формируются отчёты, которые включают в себя:
- оценку состояния агрегатов
- заключение о наличии дефектов
- прогноз для планирования сроков проведения ремонтов оборудования
«Висом» — услуги и продукция для поверки и калибровки
В продуктовой линейке «Висом» есть системы для поверки и калибровки вибропреобразователей, виброметров, шумомеров, микрофонов. Также на базе предприятия работает аккредитованная поверочная лаборатория.
Остались вопросы по теме статьи или хотите получить коммерческое предложение? Свяжитесь с отделом продаж или со специалистами технической поддержки «Висом»:
- Звоните: +7 (4812) 777-007 (поддержка), +7 (4812) 777-001 (отдел продаж)
- Пишите: support@visom.ru (поддержка), az@visom.ru (отдел продаж)
- Отвечаем в мессенджерах: +7 (920) 310-90-29 (WhatsApp, Telegram, Viber)
Принцип работы
Конструктивно виброметр ВК-5 состоит из измерительного блока, вибропреобразователя и соединительного кабеля.
На лицевой панели пластмассового корпуса измерительного блока виброметра расположен цифровой индикатор и переключатель рода работы.
Вибропреобразователь имеет металлический герметичный корпус. Измерительный блок и вибропреобразователь соединены неразъемным кабелем.
Первичный измерительный преобразователь пьезоэлектрического типа ВК-315 преобразовывает механические колебания в точке контроля на объекте в электрический выходной сигнал.
Измерительный блок преобразовывает выходные сигналы вибропреобразователя в напряжение, пропорциональное в зависимости от положения переключателя рода работы амплитуде виброускорения, среднему квадратическому значению виброскорости или размаху виброперемещения, которые индицируются на цифровом табло в размерности виброускорения (м/с2), виброскорости (мм/с) или виброперемещения (мкм).
виброметр, вк-5м, купить, цена, vibrometr-vk-5m
, цена и стоимость товарной продукции на Виброметр ВК-5М состовляет 51 350 рублей с НДС
*Технические характеристики и комплект поставки на Виброметр ВК-5М могут быть изменены производителем без предварительного уведомления.
Вы можете купить «Виброметр ВК-5М» по неизменно низкой цене, через форму оформления заказа, а также обратившись к нашим менеджерам, по телефону
8-800-505-45-20 (звонок бесплатный) или отправить заявку на почту info@nerkon.ru.
Мы осуществляем доставку на Измерители вибрации по всей России и СНГ курьерскими службами и транспортными компаниями.
Комплект поставки ЯНТАРЬ-М (общепромышленное исполнение)
| № | Наименование | Количество |
| 1 | Виброметр ЯНТАРЬ-М (общепромышленное исполнение) | 1 |
| 2 | Датчик вибрации | 1 |
| 3 | Установочный магнит для датчика | 1 |
| 4 | Щуп измерительный для датчика вибрации | 1 |
| 5 | Кабель к датчику вибрации – 1,5 м | 1 |
| 6 | Блок сетевого питания | 1 |
| 7 | Сумка для транспортировки прибора и принадлежностей | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Свидетельство о первичной поверке | 1 |
Дополнительная комплектация ЯНТАРЬ-М:
| № | Наименование |
| 1 | Головные телефоны |
- ЯНТАРЬ-М (взрывозащищенное исполнение), виброметр с функцией диагностики
подшипников - ЯНТАРЬ-М (общепромышленное исполнение), виброметр с функцией диагностики
подшипников
Магнитострикционные и электромагнитные виброметры
Принцип действия такой техники схож: и в том, и в другом случае колебания воспринимаются магнитом, и при помощи ферромагнитного проводника передаются далее на регистрирующий блок. Различие заключается лишь в том, что в первом случае электромагнит постоянно включён в электрическую цепь прибора, а во втором – только при замере параметров вибраций.
В качестве первичного датчика используется такой элемент колебательного контура как катушка индуктивности. Её встраивают в контактный держатель, который подносится с небольшим зазором к измеряемому объекту. Имеющиеся вибрации наводят в катушке вихревые токи Фуко, которые, в свою очередь, генерируют переменное электромагнитное поле. Изменяющаяся индуктивность катушки пропорциональна интенсивности вибраций. Держатель снабжается диэлектрическим корпусом, что исключает влияние прочих факторов на индуктивность. Далее, в зависимости от типа прибора, происходит либо передача амплитуды и частоты электромагнитного поля к блоку обработки информации, либо преобразование колебаний контура в сигналы оценки количественного уровня вибрации.
Виброметры, оценивающие вибрацию магнитострикционным методом, работают медленнее, поскольку колебания переменного электромагнитного поля обрабатываются более тщательно. В то же время, для оперативного определения уровня вибраций с резко изменяющимися амплитудой и частотой, удобнее электромагнитные виброметры.
Типичными представителями этого класса измерительной техники являются приборы Янтарь М и СМ 21.
