Для чего нужен плавный пуск?
Казалось бы, все правильно, да и оборудование на это рассчитано. Вот только всегда есть «но». В нашем случае их несколько:
в момент запуска электродвигателя, ток питания может превышать номинальный в четыре с половиной-пять раз, что приводит к значительному нагреву обмоток, а это не очень хорошо;
старт двигателя прямым включением приводит к рывкам, которые в первую очередь влияют на плотность тех же обмоток, увеличивая трение проводников во время работы, ускоряет разрушение их изоляции и, со временем, может привести к межвитковому замыканию;
вышеупомянутые рывки и вибрация передаются на весь приводимый в движение агрегат. Это уже совсем нездорово, потому что может привести к повреждению его движущихся элементов: систем зубчатых передач, приводных ремней, конвейерных лент или просто представьте себя едущим в дёргающемся лифте. В случае насосов и вентиляторов — это риск деформации и разрушения турбин и лопастей;
не стоит также забывать об изделиях, возможно находящихся на производственной линии
Они могут упасть, рассыпаться или разбиться из-за такого рывка;
ну, и наверно, последний из моментов, заслуживающих внимание — стоимость эксплуатации такого оборудования. Речь идёт не только о дорогостоящих ремонтах, связанных с частыми критическими нагрузками, но и об ощутимом количестве не эффективно израсходованной электроэнергии.
Казалось бы, все вышеперечисленные сложности эксплуатации присущи лишь мощному и громоздкому промышленному оборудованию, однако, это не так. Все это может стать головной болью любого среднестатистического обывателя. В первую очередь это касается электроинструмента.
Специфика применения таких агрегатов, как электролобзики, дрели, болгарки и им подобных, предполагают многократные циклы запуска и остановки, в течение относительно небольшого промежутка времени. Такой режим эксплуатации, в той же мере, влияет на их долговечность и энергопотребление, как и у их промышленных собратьев. При всем этом не стоит забывать, что системы плавного запуска не могут регулировать рабочие обороты мотора или реверсировать их направление. Также невозможно увеличить пусковой момент или снизить ток ниже, чем требуется для начала вращения ротора электродвигателя.
Bt136 600E: схема включения регулировки напряжения
Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.
Регулятор оборотов позволит долго работать без перегрузки инструмента
Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.
Самодельный подход к созданию схемы будет заключаться в следующем:
- Для начала работы следует скачать плату, если её нет;
- В качестве силового звена используется симистор Bt136 600E;
- При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
- Используемые резисторы дают сопротивление току, обеспечивая токогашение;
- Настройка регулятора происходит за счет многооборотного подстроечного резистора;
- Для проверки следует подключить лампочку;
- После подключения лампочку необходимо отключить – симистор должен быть холодным;
- Подключение полученной схемы к болгарке.
Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.
Простейшая схема регулятора
Электрическая схема регулятора оборотов для болгарки собирается на печатной плате или навесным монтажом. Причем печатную плату тоже можно сделать самостоятельно с помощью текстолита и хлорного железа для протравки. Вместо железа можно использовать смесь перекиси водорода, соли и лимонной кислоты.
Схема регулятора оборотов двигателя для болгарки
Конфигурация электрической схемы
Для изготовления схемы понадобятся:
- резистор R1 (4,7 кОм);
- симметричный тиристор DIAC (DB3);
- симметричный тиристор TRIAC (ВТ-136/138);
- подстроечный резистор VR1 (500кОм);
- конденсатор С1 (0,1 мкФ*400В).
Принцип работы
Принцип работы схемы построен следующим образом. За отсчет времени зарядки С1 отвечает VR1. При подаче напряжения на цепь тиристоры закрыты, на выходе — 0. По мере зарядки конденсатора напряжение в нем увеличивается и открывает DIAC, что дает подачу напряжения на TRIAC. Он также открывается и пропускает ток. Затем оба тиристора закрываются и находятся в таком положении до полной обратной перезарядки C1. В итоге на выходе образуется сложный волновой сигнал с амплитудой, напрямую зависящей от рабочего времени цепи C1-VR1-R1.
Схема подключения регулятора оборотов
Окончательная сборка и тестирование регулятора
На печатной плате или радиаторе из меди (алюминия) собирается схема
При навесной сборке особенно важно место установки тиристоров (строго на радиаторе, он играет роль теплоотвода). Затем проводится обязательная проверка работоспособности схемы с помощью обычной электрической лампочки
Плавность изменения накала будет той же, что и в готовом регуляторе оборотов для болгарки после окончательной сборки.
В заводских моделях предусмотрено пластиковое регулировочное колесо, при желании его также можно купить отдельно и включить в комплект самодельного регулятора. Если тестирование прошло успешно, регулятор крепится на болгарку и врезается в схему питания инструмента.
Особенности и срок службы
В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением. Советуем изучить Антенна для телефона
Они могут работать на постоянном и на переменном токе.
Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.
Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.
Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.
Щетки электродвигателя из прессованного графита
Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.
Изготовление розетки плавного пуска
Самое главное требование для такой розетки – это ее мобильность. Поэтому вам понадобится переноска.
С помощью нее можно будет плавно запускать инструмент в любом месте – в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.
Первым делом переноску нужно разобрать.
Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.
В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.
Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент – получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

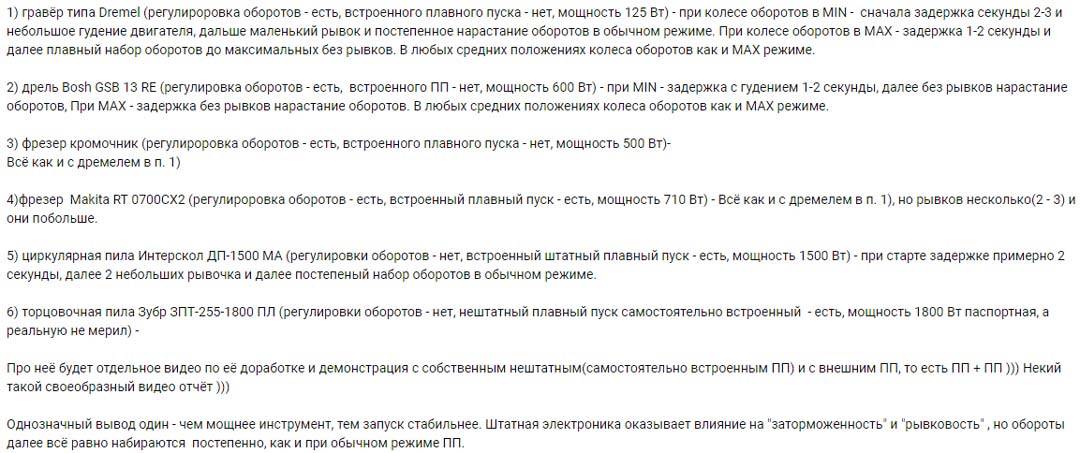

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:
Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.
После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.
Надежно припаиваете жилы кабеля к этим площадкам.
Аккуратно укладываете провода и закрываете удлинитель.
Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.
Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.
Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.
Он устанавливается на какой-то один из проводов.
Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.
После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.
На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.
Пошаговая инструкция модернизации обычной переноски
Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:
Разобрал имеющуюся переноску и осмотрел ее содержимое.
Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.
Зачистил с обоих концов ПВС 3*2,5.
Припаял провода к контактным клеммам электроудлинителя.
Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.
Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.
Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).
Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.
Закрыл крышку розетки и проверил работоспособность своего устройства.
Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.
В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.
Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.
БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.
В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.
Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.
Плавный пуск получил широкое применение в безопасном запуске электродвигателей. Во время запуска двигателя происходит превышение номинального тока (Iн) в 7 раз. В результате этого процесса происходит уменьшение эксплуатационного периода мотора, а именно обмоток статора и значительная нагрузка на подшипники. Именно из-за этой причины и рекомендуется сделать плавный пуск для электроинструмента своими руками, где он не предусмотрен.
Предохранители
Как и любые другие полупроводники, тиристоры необходимо защищать от перегрузки и короткого замыкания. Для защиты тиристоров от повреждения токами короткого замыкания обычно используются быстродействующие предохранители. Для их правильного выбора в технических характеристиках тиристорного модуля приводится параметр I2t, значение которого обязательно должно быть больше соответствующего значения в технических характеристиках предохранителя. При этом следует проверить, пользуясь временно-токовыми зависимостями, выдержит ли предохранитель максимально возможные для нашего устройства перегрузки.
Плавный пуск – для чего это нужно
Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.
Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:
- Применение реостатов;
- Применение трансформаторов;
- Применение полупроводниковых ключей.
Первый способ применялся еще очень давно, но он не экономичен и неудобен.
Его можно применять и на постоянном, и на переменном токе.
Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.
Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.
Трансформатор
Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.
Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.
Виды полупроводниковых ключей
Тиристоры и симисторы
Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.
Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.
Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.
Это относится к любому из типов силовых ключей, каковых существует три:
- Тиристоры и симисторы;
- Полевые транзисторы MOSFET;
- Транзисторы IGBT.
Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.
С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.
С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.
Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.
Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.
Для чего нужно регулировать обороты на УШМ
Любая болгарка конструктивно «заточена» на работу только с отрезным или зачистным кругом определенного диаметра. Всего существует шесть самых распространенных диаметров в интервале от 115 до 300 мм, которым соответствует шесть групп скоростей вращений шпинделя на холостом ходу. К примеру, болгарки с кругами Ø125 мм имеют частоту вращения порядка 11÷12 тыс. об/мин, а с кругами Ø150 мм — 9÷10 тыс. об/мин. Такие значения числа оборотов шпинделя обусловлены тем, что отрезные диски предназначены для высокопроизводительной обработки твердых материалов (металл, камень, керамика) на скоростях резания до 80 м/сек.
Однако при резке и в особенности шлифовке мягких и вязких материалов требуются совсем другие параметры резания и, соответственно, применение инструмента с регулятором скорости. Причем это касается не только древесины и пластмасс, но также сталей, сплавов титана и алюминия. Например, обработка пластиков и мягких сортов дерева происходит на скоростях резания от 8 до 12 м/сек, шлифовка сплавов титана и нержавейки — в пределах 15÷20 м/сек, и даже обычную сталь шлифуют не более чем при 30 м/сек. Поэтому скорость вращения шлифовальных насадок у болгарок должна быть меньше паспортной в несколько раз. При этом необходимо отметить, что в основной массе регуляторы оборотов УШМ по своей сути являются регуляторами мощности, подаваемой на электродвигатель болгарки. То есть снижение числа оборотов достигается уменьшением мощности источника на величину до 15 % от номинальной. Но для шлифовки и резки мягких материалов это не имеет большого значения, т. к. в этом случае изначально требуется небольшая мощность.
Назначение, принцип действия
В действительности рассматриваемое устройство выполняет больше полезных функций, чем отмечено выше. Плавный пуск помогает решать следующие практические задачи:
- минимизация бросков напряжения в сети питания, предотвращение повреждений подключенной электроники;
- деликатное воздействие при старте и торможении, исключающее механические повреждения и преждевременный выход из строя коробок передач, других узлов;
- исключение рывков конвейерных лент, резких перепадов давления после насосных станций;
- рациональное потребление электроэнергии вентиляционными и другими системами.
Если сузить обзор непосредственно до электропривода, следует отметить:
- уменьшение нагрева;
- дополнительную защиту при включении от коротких замыканий в обмотках;
- предотвращение заклинивания ротора;
- смягчение дисбаланса электрических параметров.
Механические приспособления соответствующего назначения создают с использованием тормозящих колодок, сложных противовесов. Без тщательного изучения понятно, что подобные устройства увеличивают общий вес и габариты. Они нуждаются в регулярном обслуживании и замене по мере износа отдельных частей.
Обратите внимание! Гораздо удобнее электронные версии. Повышению популярности способствовало развитие соответствующей сферы промышленности, удешевление качественных компонентов, появление специализированных микросхем (контроллеров). Основой всех современных устройств этой категории стали мощные электронные ключи – тиристоры, симисторы
Основой всех современных устройств этой категории стали мощные электронные ключи – тиристоры, симисторы.
Принцип действия
На рисунке показано использование ключей для формирования фазовой отсечки. Соответствующей настройкой схемы можно «отрезать» часть амплитуды сигнала, регулируя тем самым потребляемую энергию. На второй диаграмме показано, как именно уменьшаются пусковые токи при оснащении техники защитным устройством.
Как подключить к болгарке регулятор
Для подключения самодельного регулятора мощности не требуется особых знаний, и любой домашний мастер справится с этой задачей. Устанавливается модуль в разрыв одного провода, через который идет питание на болгарку. То есть один провод остается целым, а в разрыв второго впаивается регулятор.
Если места в болгарке очень мало, то регулятор можно разместить снаружи инструмента, как показано на следующем фото.
Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.
Приобретите в магазине электротоваров распределительную коробку (подойдет с размерами 65х65х50 мм).
- Также следует купить наружную розетку небольших размеров и сетевой кабель с электрической вилкой.
- В боковой стенке распределительной коробки просверлите отверстие для вставки в него регулятора переменного резистора.
- Плата заводского регулятора или самодельное устройство размещается внутри распределительной коробки. Все выступающие части в коробке, мешающие монтажу, можно срезать.
- Розетку следует закрепить на крышке распределительной коробки, предварительно протянув провода внутрь последней.
- На рисунке выше можно увидеть, что провода сетевого кабеля касаются радиатора, который при работе нагревается. Поэтому на него одета трубка из ПВХ. Но лучше, если просверлить для сетевого кабеля отверстие в другом месте, чтобы исключить контакт его с радиатором.
На следующих фото показано, как будет выглядеть готовая розетка, имеющая встроенный регулятор оборотов болгарки, которую можно использовать и для других электроприборов.
Вместо распределительной коробки можно использовать любой пластиковый корпус подходящего размера. Также короб можно изготовить самостоятельно, склеив куски пластика клеевым пистолетом.
Назначение каждого элемента электроснабжения болгарки УШМ 125
Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.
Назначение элементов для энергоснабжения:
- Якорь. Эта часть способствует движению абразивного круга для резки металлических изделий и заготовок. Необходимо создание большей скорости по отношению к дискам для обеспечения их вращательных движений. И, соответственно, при большей скорости якоря показатели мощности инструмента выше.
- Коллектор. Это площадка, размещенная на якоре, к которой подсоединяются все силовые линии. Его основная функция заключается в передаче сигналов по обмоткам на двигатель и блок управления таким образом, чтобы элементы правильно восприняли эту информацию. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие.
- Электрощетки. Предназначение этих элементов для подвода электротока к кабелю. При нормальном рабочем размещении через отверстие, предназначенное для вентиляции, будет наблюдаться свечение, исходящее от них. Если же отмечается, что таковое отсутствует, проходит слабо либо почти незаметно, то это показатель того, что с электрощетками проблемы.
- Редуктор. Основная конструктивная деталь для электросхемы и для всего технического устройства в целом. Его функция заключается в передаче электроэнергии от якоря к абразивному диску. Таким образом обеспечивается вращение, которое создает работу. По факту только редуктор способствует увеличению скоростных и мощностных характеристик углошлифовальных машин.
- Статор. Это самый сложный узел, дополняющий устройство болгарки. Именно в нем находятся обмотки и якоря, и ротора, которые являются первичными механизмами, обеспечивающими движение. Обмотки катушки статора четко рассчитаны до последнего витка. Если этот элемент выйдет из строя, то вряд ли не опытному рабочему удастся восстановить обмотку. Это бывает, но в исключительных случаях. Лучше всего обратиться в специализированную мастерскую по вопросу перемотки статора.
Различия между «звездой» и «треугольником»
Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.
Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.
