Алюминиевая проводка в квартире: стоит ли менять, какой провод лучше всего завести, и советы по смене проводки в доме своими руками

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

  • нг-LS — имеющие небольшое газо- и дымовыделение;
  • нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

    • большой ассортимент;
    • высокая пожаробезопасность;
    • удобный монтаж;
    • качественное исполнение;
    • высокая долговечность;
    • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

  • ВВГ — с изоляцией и оболочкой из винила;
  • аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
  • «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
  • ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Выбор провода

С чего начать замену проводки? С покупки электрического шнура.

По техническим характеристикам кабель выбирают после суммирования максимальной нагрузки в каждой из комнат. Хотя одновременное включение всей бытовой техники и освещения вряд ли возможно, расчет максимальной нагрузки позволяет предусмотреть необходимый резерв мощности.

Для осветительных приборов малой мощности выбирают шнур с сечением не менее 1,5 мм, с учетом максимальной нагрузки не менее 4 кВт. Марка провода особой роли не играет.

Для мощного оборудования типа водонагревателей и электроплит нужен электрошнур от 2.5 мм. В кухню из коридорного щитка пробрасывают дополнительный многожильный толстый кабель, оптимальный запас обеспечивает провод с жилами не менее 6 мм в сечении.

Сечение жил

Пятая причина — это увеличение сечения жил проводки. Там, где раньше было достаточно кабеля с медными жилами 2,5мм2, теперь придется укладывать алюминиевые жилы 4мм2.

А это между прочим все розеточные группы в квартире.

Сейчас очень популярной стала тенденция выполнять весь ремонт без распаечных коробок. При этом все коммутации и соединения производят непосредственно в подрозетниках. Представьте себе, как вы это сделаете, если речь идет не о двух жилах 2,5мм2, а о трех, четырех или пяти отпайках по 4мм2 каждая.

К примеру, наружный диаметр кабеля АВВГ 3*4мм2 равен 14,8мм, а медного ВВГнг 3*2,5мм2 — 10,2мм. То есть, уже на одном только кабеле будет увеличение занимаемого пространства на 50%.

В чем отличие

При выборе учитываются физические факторы:

  • удельная масса;
  • проводимость, в том числе, при нагреве;
  • коэффициент теплоотдачи;
  • сечение.

Некоторые факторы связаны между собой. К примеру, при увеличении сечения алюминиевой шины увеличивается теплоотдача. Это предотвращает деформацию кабеля.

Недостатки алюминия при применении современных технологий корректируются. Например, прочность сплава Al 6101 выше, чем у другого вида – Al 1350.

https://youtube.com/watch?v=VbUwEhHf0aA

https://youtube.com/watch?v=_sdDodG0Lu4

В каких случаях необходимо проводить замену электропроводки в квартире?

Чаще всего эта операция производится в том случае, если электросистема не соответствует современным требованиям. Сегодня нагрузки на сеть возросли в несколько раз, так как практически каждая семья использует мощные электроприборы (стиральная машинка, бойлер и т. п.).

Все электропроводки в советское время прокладывались алюминиевым проводом, поэтому срок службы его истек

До недавнего времени кабели в электросистемах включали в себя алюминиевые сердцевины. Этот металл хоть и является неплохим проводником, но имеет множество недостатков. Например, он обладает слабой устойчивостью к коррозийным воздействиям. А также в процессе эксплуатации происходят изменения в самой структуре алюминия. Изнашивание металла увеличивает вероятность возникновения возгорания в результате короткого замыкания.

Срок службы алюминиевой проводки не превышает 15 лет, в то время как медные кабели могут находиться в эксплуатации до 30 лет. С точки зрения безопасности, медные провода являются наиболее приемлемыми. Самые распространенные проблемы старых электросетей, выполненных из алюминия:

  • нейтрали имеют глухое заземление (вместо защитного);
  • устаревший вариант разводки кабелей методом разветвления;
  • отсутствие автоматических выключателей;
  • минимальное число розеток.

Проведение капитального ремонта квартиры, как правило, включает в себя работы по замене электропроводки

О замене электрики в квартире необходимо задуматься тогда, когда старая система находится в эксплуатации более 20 лет, а также при выявлении признаков износа сети. Среди данных критериев можно выделить те, которые проще всего обнаружить. Например, искрящиеся розетки являются предупреждением, на которое не стоит закрывать глаза.

Другими признаками, сигнализирующими о неисправности системы, являются всевозможные поломки розеток и выключателей. Зачастую при выходе из строя электроприборов можно ощутить запах сгоревшего изоляционного материала. В этом случае также необходимо провести замену проводки.

Сколько стоит поменять проводку в квартире? Цена замены электрической системы в первую очередь зависит от площади жилого помещения. Также очень важны следующие факторы: количество комнат, планировка, число электроприборов, которые будут использоваться после ремонта. Минимальная стоимость замены электропроводки для однокомнатных квартир составляет 15000 руб. Для двухкомнатных жилищ цена несколько выше – 20000 руб.

Важными признаками, сигнализирующими о неисправности электрики, являются всевозможные поломки розеток и выключателей

Плюсы медной и алюминиевой проводки

Каждый из проводов имеет свои достоинства. Электрики никогда не стали бы использовать опасный для жителей материал даже в прошлом веке. Алюминиевые провода обладают следующими плюсами:

  • Малым удельным весом.
  • Доступными ценами.
  • Небольшим электрическим сопротивлением.
  • Высокой удельной проводимостью.
  • Быстрому образованию на поверхности окислов.

У медной проволоки свои достоинства:

  • Прочная, гибкая.
  • С высокой удельной проводимостью.
  • Надежная.
  • Меньше окисляется по сравнению с алюминием.
  • Обладает долгим сроком эксплуатации.

Правила с годами менялись. В ПУЭ-6, принятыми в 1985 г. запретили применять алюминий при электроснабжении домов. В 2003 г. приняли ПУЭ-7, здесь разрешено использование алюминия в питающей и распределительной сети, если проводник имеет сечение не меньше 16 мм. кв. Дома, построенные до 1991 г., имеют алюминиевую проводку, где сечение проводов в пределах 1.5-2.5 мм. кв.

Основные недостатки «старой проводки»

Старая алюминиевая проводка прокладывалась во времена, когда в квартирах советских граждан не было мощных энергопотребителей: стиральных машин, кухонных комбайнов, пылесосов, микроволновок и прочей современной техники. Таким образом, сечение жил просто не предназначено для таких нагрузок, что и становится частой причиной пожаров.

Эксплуатация также опасна по причинам:

  • Высокому показателю «ползучести».
  • Низкой пластичности.
  • Высокому температурному порогу.
  • Склонности к вступлению контактов в химическую реакцию.
  • Возникновению коррозии при соединении с некоторыми другими материалами (сталью, латунью).

Ползучесть

Старые алюминиевые сплавы марки 1350 от нагрузок «ползут». Здесь подразумевается медленный процесс деформации.

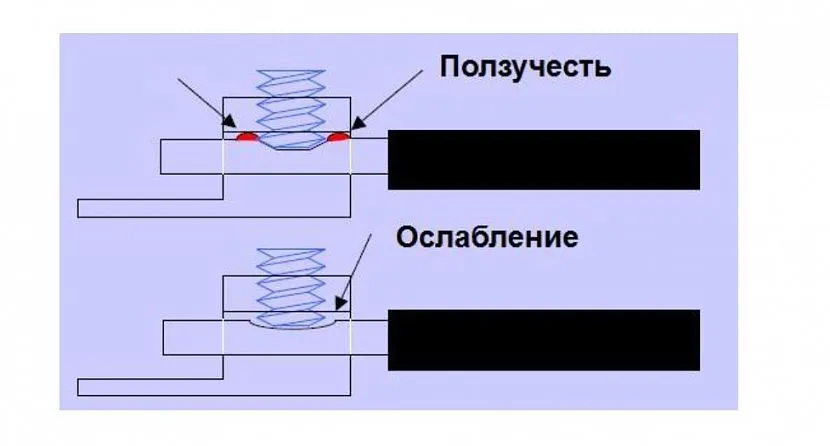

Ползучесть алюминия и ослабление контактаИсточник elec.ru

Современная алюминиевая жила отличается большей стойкостью к ползучести, близкой показателям, присущим меди. Такой эффект получается благодаря повышенному содержанию частиц железа.

Пластичность

Алюминиевая проводка марки 1350 применялась строго в состоянии нагартованности Н19. Находясь в таком состоянии сплав приобретает значение предела прочности, которое лишь не на много выше предела текучести. Кроме того, величина относительного удлинения лишь 1,5-2%. Этим и объясняется повышенная «хрупкость» алюминиевых жил и их чувствительность к надрезу и вмятине на поверхности.

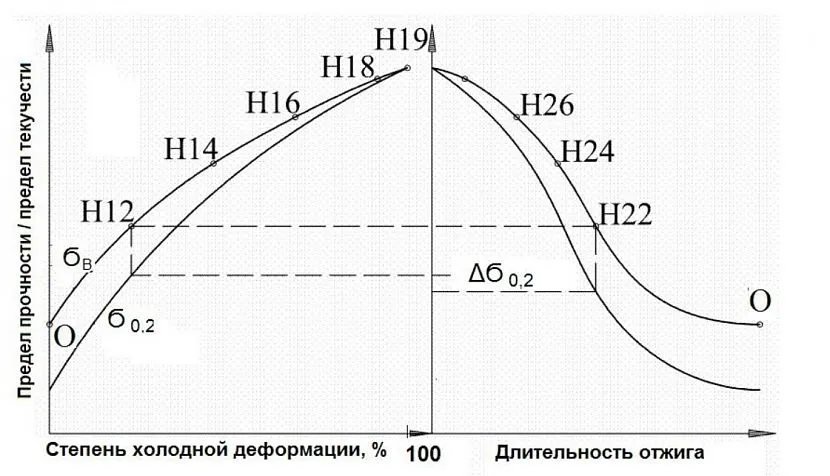

Изменение пределов прочности и пластичности при нагартовке и отжиге алюминияИсточник Spkab.ru

К сведению, показатели алюминиевых сплавов марки 8030 и 8176 имеют значение относительного удлинения величина которого составляет не меньше 10%.

Температурное расширение

Под воздействием температуры алюминиевая проводка увеличивается в размерах. При остывании – сужается, приобретая первоначальный объём. В сравнении с другими проводниками (медь латунь, сталь), с которыми она контактирует, этот показатель выше. В результате происходящих напряжений происходят пластические деформации, приводящие к снижению площади контакта и к ещё большему нагреву.


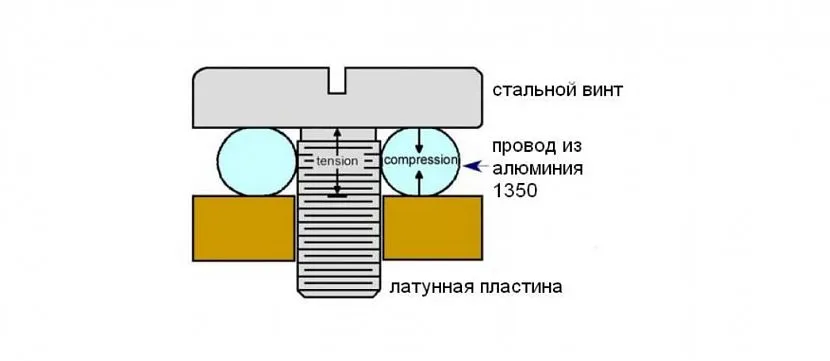

Так может происходить соединение с высокой вероятностью нагрева контактовИсточник Infourok.ru

Величина температурного расширения алюминиевой проводки почти не зависит от характеристик легирующего элемента или выбранной технологии. Компенсация образовавшихся микрозазоров осуществляется за счет использования специальных контактных приспособлений, изготовленных из материалов, имеющих близкие показатели расширения.

Образование защитной плёнки

Как уже упоминалось, на свежей поверхности алюминия моментально образуется защитная оксидная плёнка. С одной стороны, она предохраняет сплав от возникновения окислительных процессов. С другой – становится преградой своеобразной диэлектрической помехой. Причём толщина её непосредственно связана с температурой и влажностью окружающего воздуха.

При средней комнатной температуре (21-25°С) толщина защитной плёнки равна 2-50 нм. В результате механического усилия, происходящего в момент затягивания прижимным винтом, она «проламывается». Поэтому, при использовании подходящих соединительных клемм, проблема является не актуальной.

Гальваническая коррозия

Подверженность гальванической коррозии опасна не только для старой алюминиевой проводки, но и контактирующих с неё проводников из других металлов. При нахождении во влажной среде в них может начаться процесс гальванической пары, что приведёт к вышеупомянутому циклу окисления. В результате ухудшается качество контакта, что может привести к перегреву и возгоранию.

Проблема решается аналогичным способом, использованием специальных соединительных клемм или контактной смазки.

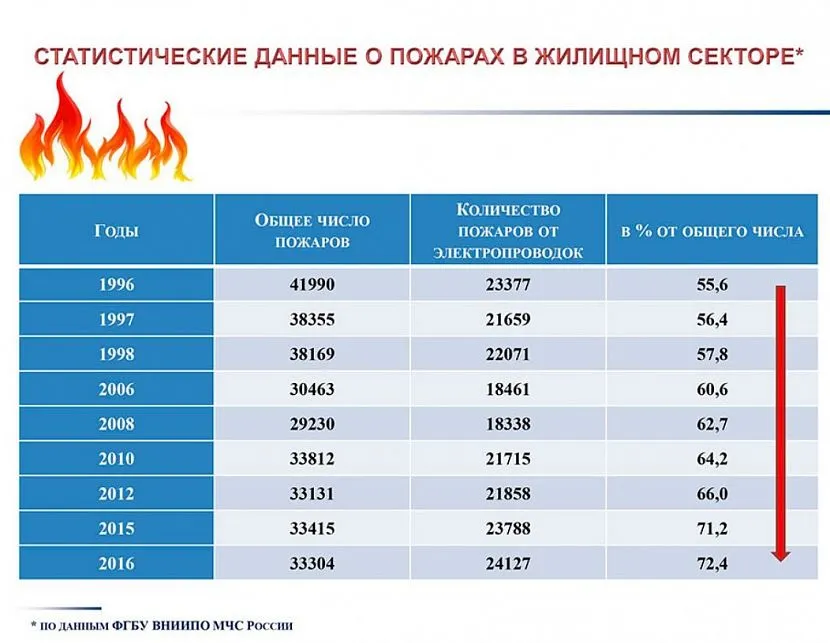

Статистика возникновения пожаров из-за неисправности электропроводкиИсточник Spkab.ru

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы — до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Почему ПУЭ в 2001 году главой 7.1 запретили прокладку алюминиевых проводов в жилых зданиях

До начала нашего века запрета на использование алюминия в бытовой проводке не было. Он прекрасно и долго работал в жилищах наших родителей, дедушек и бабушек.

Стоимость таких проводов дешевле, а надежность обеспечивалась соблюдением допустимых нагрузок. Однако с конца прошлого века в домах и квартирах резко возросло число электрических помощников: всевозможных приборов, машин, оборудования.

Нагрузка на бытовую схему резко возросла и у многих жильцов достигла критической величины. Алюминиевый же провод сечением 2,5 мм квадратных, проложенный в закрытой трубе, способен нормально передавать ток до 16 ампер или мощность — 3,5 киловатта сети 220.

Сейчас же один электрочайник на 2 кВт не редкость, а к нему незаметно добавляются холодильники, морозильники, стиральные и посудомоечные машины, пылесосы, обогреватели.

Если этот процесс не контролировать (что типично для простых домохозяек), то вполне вероятно возгорание изоляции. В зданиях из бетона, кирпича или камня около закрытой проводки гореть особо нечему.

А вот внутри любых деревянных домов, монтаж проводки должен выполняться со строгим учетом требований пожарной безопасности. Но это правило зачастую нарушено по различным причинам.

Надо учитывать, что внутри хорошо просушенной десятилетиями древесины остаются опилки, стружки, пыль, способные вспыхивать как порох от малейшей искры. Они создают аварийную пожарную ситуацию.

Кроме перегрева металла пожар может вызвать и плохой электрический контакт в любой оконечной точке: розетке, выключателе, патроне лампы.

Его температура зависит от многих конструкционных факторов, но преобладающими при эксплуатации являются величина тока и усилие контактного нажатия.

Большая часть населения игнорировала или просто не понимала эти вещи и эксплуатировала бытовую сеть с грубыми нарушениями ПТЭ.

Из-за повышенных электрических нагрузок и плохих контактных соединений количество пожаров в частных домах в конце прошлого века возросло до такой степени, что в трактовке новых правил ПУЭ был введен запрет на установку алюминиевой проводки в строящихся зданиях жилого фонда.

Медная проводка

Использование меди в электротехнике получило распространение в прокладке коммуникаций, конструировании электрооборудования – двигателей и в качестве обмотки трансформатора. В некоторых случаях использование меди не имеет альтернативы за счет ее преимуществ.

Положительные моменты

Не каждому электрику известны значения физических показателей меди. Но сравнение с алюминием определяет сильные стороны Cu:

  1. Проводимость, которая не меняется из-за времени использования.
  2. Срок службы. В домашних условиях надежная эксплуатация составляет не менее 50 лет.
  3. Механическая прочность. Жила выдержит изгибание или скручивание до 10-15 раз.
  4. Простота монтажа. Это преимущество связано с легкостью изгибания кабеля при прокладке, фиксации в разъемах розеток и выключателей.

Стоит помнить, что у меди вдвое меньше коэффициент теплового расширения по сравнению с алюминием. Это позволяет избегать деформации в точке крепления кабеля.

Негативные особенности

Повсеместное распространение меди не происходит по причине высокой стоимости Cu. Чаще медь выбирают, когда требуется долгосрочная проводка, способная выдержать большую нагрузку. В качестве альтернативы рекомендуется выполнить силовой ввод из меди, а разводку для освещения доверить алюминиевым проводам.

В продаже также присутствует электропроводная продукция на основе сплава цинка, покрытого напылением меди. Такой кабель немного проигрывает по физическим параметрам «чистой» меди.

Еще одной слабой стороной красного металла является большая удельная масса по сравнению с Al. Показатель кратности составляет 1,85 к алюминию.

Почему нельзя соединять старую алюминиевую проводку и медные провода

При длительной эксплуатации возникает необходимость замены части электрического кабеля. Также в ходе ремонта проводится дополнительное разветвление проводки ради получения дополнительных точек электропитания. В этой ситуации возникает необходимость стыковки алюминиевого и медного элементов.

Проблема соединения связана с двумя факторами:

  1. Различное удельное сопротивление у двух металлов. Даже надежная скрутка будет подвергаться внешнему воздействию из-за большего теплового расширения алюминия.
  2. Наличие оксидных пленок. Такие элементы есть у обоих веществ, но имеют различное сопротивление. Это способствует еще большему повышению температуры в месте соединения.

При эксплуатации под нагрузкой в точке контакта появляется искрение, что препятствует нормальной проводимости тока и создает условия для возникновения возгорания.

Несмотря на такую ситуацию, соединение меди и алюминия возможно. С этой целью используют специальные технологичные приемы:

  • лужение при помощи паяльника и припоя – подходит для обработки медного провода;
  • смазка – используется специальная смазка для предотвращения окисления металла в месте контакта;
  • применение металлических переходников.


Среди представителей последней группы известны следующие приспособления:

  1. Соединения типа «орешек». Представляют собой три параллельные пластины, где между двумя соседними элементами закладываются разные провода. Соединение укладывается в пластиковый короб.
  2. Клеммные колодки. Распространенный и недорогой способ. При закладке проводов с двух сторон следует только не допускать касания внутри между собой.
  3. Болтовое соединение. Такой способ отличается простотой конструкции при недоступности других способов. Два проводника разделены между собой шайбами подходящего диаметра, насаженные на болт.
  4. Пружинные клеммы. Готовое изделие целесообразно применять при монтаже. Способ отличается простотой и надежностью крепления.

Любой способ позволяет уйти от возможного скручивания проводов, и повышает безопасность при использовании электрической энергии.

Недостатки алюминиевого провода при подключении розеток

Есть ряд причин для замены алюминиевой проводки на медную, особенно это касается проводов, идущих к розеткам.

1) Розетки выпадают из подрозетника

При слабом креплении розетки в монтажной коробке она может выпасть из неё. Это происходит, если устройство устанавливается в старой жестяной коробке, установленной в советское время, а так же, если вынимать вилку, не придерживая при этом розетку руками.

В случае если электропроводка проложена медным проводом, достаточно вернуть розетку на место и поджать распорные болты. В отличие от него алюминиевый кабель может отломаться возле места подключения, особенно если подобная ситуация будет повторяться.

2) Поломка ослабленной жилы при подключении вилки

Если алюминиевый провод во время монтажа несколько раз перегнуть, то его сечение в месте перегиба может уменьшиться и через некоторое время провод разрушится и появится «касательный» обрыв. Это происходит из-за повышенного нагрева участка кабеля с пониженным сечением.

В этом случае индикатор напряжения или тестер, потребляющие минимальный ток, покажут исправную сеть, но при включении более мощной нагрузки ток через обрыв не пройдёт и бытовые электроприборы работать не смогут.

Такие повреждения очень тяжело обнаружить, поэтому для более надёжной работы электропроводки желательно использовать медные провода, обладающие большей механической прочностью.

3) Ослабление контакта винтового соединения

Ещё один недостаток алюминиевой проводки — ослабление прижима проводов. Алюминий является мягким материалом и имеет достаточно высокий коэффициент теплового расширения. Сочетание этих факторов приводит к следующему негативному эффекту:

  1. 1. во время монтажа провод плотно прижимается к клемме винтом;
  2. 2. при нагреве во время работы металл расширяется;
  3. 3. пластичность материала приводит к незначительному изменению формы провода;
  4. 4. после остывания состояние кабеля не возвращается в первоначальное состояние, что приводит к ослаблению прижима;
  5. 5. вследствие более слабого прижатия усиливается нагрев клеммы и процесс повторяется.

Особенно выражен такой эффект в клеммах розеток и выключателей, в которых провод прижимается непосредственно болтом, без шайб и промежуточных пластин.

Информация! Для того чтобы предотвратить это явление на заводах во время ППР производится периодический обжим болтовых соединений силовых кабелей.

Виды электротехнических изделий

Существует несколько классификаций, на которые следует ориентироваться при выборе кабеля для домашних линий. Первое, что бросается глаза – количество жил. Как распределяются электротехнические изделия по этому параметру?

ТипКонструкцияСтепень жесткостиСоставГде применяют
ОдножильныеОдна жила в изоляцииЖесткийВ обоих случаев в качестве проводника могут выступать жилы из одной или целого пучка проволокиДля скрытых внутренних магистралей
МногожильныеОт двух жил в общей оболочке, отделенных друг от другаМягкий, держит многократные перегибыДля открытой проводки (шнуры бытовых приборов и электроники для подключения к сети, удлинители, «пилоты»).

Важно! Медь и алюминий составляют гальванопару, их можно связывать между собой лишь через клеммник. Их скрутка непременно окислится, что грозит потерей контакта, замыканием магистрали и даже пожаром. Проще выбрать электропровода одного типа для всех линий в квартире

Проще выбрать электропровода одного типа для всех линий в квартире.

Почему нельзя скручивать медные и алюминиевые провода

Часто при необходимости замены электропроводки принимается решение заменить не все провода, а только находящиеся в аварийном состоянии или добавить ещё одну линию для электроприборов большой мощности. В этом случае появляется необходимость соединить старые алюминиевые и новые медные кабеля.

Раньше, до широкого распространения медной проводки основным способом соединения была скрутка, но использовать её для подключения медных токоведущих жил к алюминиевым нельзя. Есть несколько причин, почему нельзя скручивать медные и алюминиевые провода:

  • Медь и алюминий являются так называемой «гальванической парой». В месте контакта при протекании электрического тока происходит разрушение металла, в первую очередь алюминия. Этот процесс происходит не только при скрутке, но и при болтовом подключении, поэтому медные и алюминиевые провода соединяются через шайбу из третьего металла, чаще всего стальную, или с использованием специальной пасты.
  • Медные и алюминиевые токоведущие жилы, используемые в быту, чаще всего имеют разную толщину и жёсткость. В этом случае вместо скрутки происходит обвитие одного провода другим, что негативно влияет на качество контакта. Особенно это заметно при соединении одножильных алюминиевых и многожильных медных проводов.

В связи с тем, что недобросовестные электромонтёры не учитывают эти нюансы в 7 издании ПУЭ п.2.1.21 скрутка отсутствует в списке допустимых способов соединения проводов.

Конечно, инспектор из Энергонадзора не придёт проверять способ соединения кабелей в квартиру или частный дом, но для собственной безопасности необходимо соединять провода по всем правилам, обеспечивающим надёжный долговечный контакт.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²Проложенные открытоПроложенные в трубе
медьалюминиймедьалюминий
ток, Амощность, кВтток, Амощность, кВтток, Амощность, кВтток, Амощность, кВт
220В380В220В380В220В380В220В380В
0.5112.4
0.75153.3
1173.76.41435.3
1.52358.7153.35.7
2.5306.611245.29.1214.67.9163.56
44191532712275.910214.67.9
6501119398.514347.412265.79.8
10801730601322501119388.314
161002238751628801730551220
25140305310523391002238651424
35170376413028491352951751628

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

  • Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Алюминиевая проводка

Преимущественное использование легкого металла характерно для зданий постройки 60-х – 70-х годов двадцатого века. Основным критерием выбора серебристого металла называют доступность.

Еще алюминий не случайно называют крылатым металлом. О его небольшой удельной массе известно всем. Но не только это определяет долголетие в использовании этого элемента в электротехнике.

Достоинства

Небольшой вес алюминия используется при прокладке высоковольтных линий. В сравнительном аспекте принята пропорция, когда алюминий на 60 % легче, чем медная токопроводящая шина. Среди прочих достоинств выделяются:

  1. Невысокая стоимость. Цена играет роль, если учесть протяженность проводки в доме. Только для среднего коттеджа потребуется несколько километров кабеля.
  2. Химическая стойкость к окислению. Эта особенность актуальна с учетом закрытия стержня пластиковой оплеткой.
  3. Стойкость открытых участков алюминия. На поверхности металла образована защитная пленка, предохраняющая металл от внешних воздействий.

Незаменим Al и при изготовлении контактов в осветительных установках. Здесь металл вытеснил применявшуюся латунь.

Недостатки

Повсеместное использование алюминия не произошло по причине весомых недостатков, присущих металлу:

  1. Высокое удельное сопротивление и вытекающая склонность к нагреву. С учетом этого свойства не допускается применять провод сечением менее 16 мм2.

Показатель Al – 0,0271 Ом×мм2/м против аналогичной характеристики у Cu – 0,0175 Ом×мм2/м.

  1. Подверженность ослаблению металла в местах контакта при сильной нагрузке. Это связано с периодическим нагревом и последующим остыванием места крепления.
  2. Проблематичность соединения участков алюминиевого кабеля. Препятствием – защитная пленка на поверхности.
  3. Хрупкость. Даже без периодического нагрева склонна к переломам, в местах изгиба. Ресурс ограничен 25-30 годами.

«Крылатый» металл не оптимальный вариант при прокладке локальных сетей. Его потенциал – передача электроэнергии на большие расстояния.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
