Анемометры. применение различных видов анемометров
Измерение скорости ветра и воздушных потоков – задача прибора, который называется анемометр. Это название происходит от двух греческих слов: «анемос» – ветер и «метрео» – измерение. Первый анемометр был изобретен в 1667 году английским естествоиспытателем и ученым-энциклопедистом Робертом Гуком.
В зависимости от конструкции, анемометры разделяют на несколько типов.
Самым простым принципом действия обладают чашечные анемометры. Чувствительным элементом в этом типе приборов является вертушка с четырьмя или двумя полыми полушариями (чашечками).
При возникновении ветра давление на внутреннюю поверхность чашечек оказывается больше чем на внешнюю и вследствие этого возникает вращение лопасти. Ось лопасти соединена с измерительным механизмом.
Для определения средней скорости ветра подсчитывается количество оборотов лопасти за произвольный промежуток времени. Мгновенную скорость ветра вычисляет электрический индукционный тахометр, связанный с осью прибора.
Чашечные анемометры применяются в основном для измерения скорости воздушных потоков на открытых местностях (штормовые порывы ветра на море, метеорологические измерения и т. п.) и служат для измерения достаточно больших скоростей ветра (от 1 м/с).
Другой тип анемометра – крыльчатый анемометр – применяется для определения скорости воздуха в трубах, вентиляционных каналах и системах кондиционирования. В крыльчатых анемометрах лопасть заключена в кольцо, которое защищает ее от повреждений.
Лопасть может быть жестко соединена с измерительной частью (в более дешевых вариантах), или иметь контакт с прибором посредством гибкого провода. Это позволяет измерять скорость воздуха в труднодоступных местах. Крыльчатые анемометры более чувствительны, чем чашечные.
Они способны измерять скорость ветра, начиная от 0,1 м/с.
К менее распространенным типам анемометров относятся ультразвуковой анемометр (принцип работы основан на измерении скорости звука между передатчиком и приемником, которая зависит от скорости ветра), тепловой или термоанемометр (измерение перепада температур на измерительной и «вспомогательной» стенках термопары), дифференциальный манометр (преобразование давления воздуха в скорость воздушного потока).

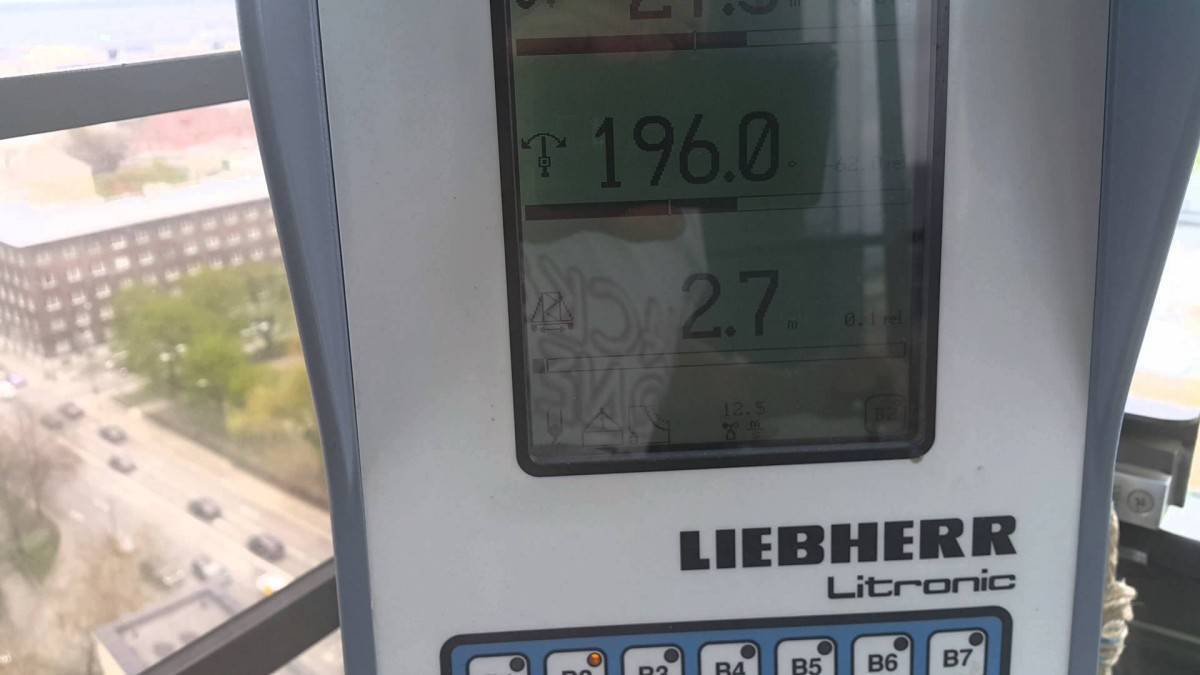

Современные цифровые анемометры оснащены жидкокристаллическим экраном, на который выводится результат.
Скорость ветра для удобства может отображаться в различных единицах измерения (мили/ч, км/ч, футы/мин, м/с, узлы), или по шкале Бофорта – двенадцатибальной шкале, использующейся для приближенной оценки скорости ветра (0 соответствует безветрию, а 12 – урагану).
Некоторые анемометры имеют такую дополнительную функцию как измерение температуры воздушного потока. Более дорогие приборы можно подключать к компьютеру для отображения графиков скорости ветра в режиме реального времени.
При таком разнообразии анемометров иногда бывает сложно определиться с выбором конкретного прибора.
К примеру, для измерения скорости потока непосредственно на вентиляционной решетке лучше всего подойдет крыльчатый анемометр с большим диаметром лопасти (6-10 см). В таком случае размеры лопасти будут сопоставимы с диаметром вентиляционного канала, и потребуется минимальное количество измерений для определения точного результата.
Измерение скорости воздушных потоков в самом воздуховоде можно провести крыльчатым анемометров с малым диаметром крыльчатки (1,6-2,5 см) или тепловым анемометром. Такие приборы используют для измерения небольших скоростей ветра (< 2 м/с).
В этом случае точность измерения будет ниже и потребуется провести больше замеров. Если температура воздушных потоков превышает 80 °С, необходимо использовать крыльчатый анемометр с термостойкими крыльчатками.
С помощью крыльчатых анемометров можно проводить измерения и в засоренных вентиляционных каналах.
Крыльчатые анемометры оказываются очень полезными при измерениях воздушных потоков в офисных помещениях. Большая скорость ветра (> 1 м/с) приводит к появлению сквозняков, что может негативно отразиться на здоровье работников.
Для шахт и рудников применяются специальные рудничные анемометры, которые способны работать во взрывоопасной воздушной среде при высокой запыленности. Они могут переносить повышенную влажность (вплоть до 100%) и значительные перепады температур.
В зависимости от Ваших потребностей Вы всегда можете подобрать для себя наиболее подходящий анемометр, который позволит с легкостью проводить измерения скорости ветра в необходимых для Вас местах.
Популярные варианты ветромеров
Крыльчатые
Этот вид прибора является наиболее распространенным и способен выдавать результаты достаточной точности, которые подойдут и для бытового и для промышленного предназначения. Наиболее широко данные модели используются в следующих отраслях:
- На метеорологических станциях (в целях осуществления наблюдений за изменениями погодных явлений);
- На аэродромах (для определения возможности осуществления полетов);
- В системах вентиляции горнодобывающей промышленности (для определения уровня надлежащей выходной воздушной тяги);
- В строительной отрасли (для измерения силы воздушного потока при работе на высоте, например, в целях определения допустимости производства работ на башенных кранах);
- В сельскохозяйственной отрасли (для определения возможности обработки посевов защитными химикатами и удобрениями с воздуха).
Устройство лопастных моделей включает в себя три основных блока:
- Модуль, ответственный за замеры скорости ветра в состоянии, так называемого, покоя. Проще говоря, модуль улавливает степень возмущения воздушной массы при прохождении ее через лопасти.
- Модуль, ответственный за преобразование, – именно он служит «переводчиком» полученных данных в физические единицы.
- Модуль, ответственный за регистрацию, – полученные данные от преобразователя визуально регистрируются для удобства считывания оператором.
Чашечные
Данные ветромеры приспособлены осуществлять измерения лишь в той плоскости, которая прямо перпендикулярна вращательной оси чашей. Традиционно, прибор имеет четыре чаши, выполненные в полусферической форме, расположенные на крестообразной роторной спице и имеющие симметричные габариты. Чашечные ручные устройства способны сосчитать количество оборотов крестовины, совершенных за определенный временной промежуток. Их улучшенные версии также оснащаются еще и тахометрами различных типов, дабы улучшить качество получаемых результатов. Замеры производятся мгновенно в режиме реального времени, и точность измерения оставляет от 0,2 до 30 метров в секунду.
Термические
Их принцип работы заключается в измерении электрического сопротивления на проволочном датчике. Этот показатель изменяется в зависимости от температуры его нагрева, которая понижается в условиях слишком быстрого воздушного потока. Конструктивно представляет собой металлическую нитку накаливания, выполненную из вольфрама, серебра, нихрома или платины (либо иного металла). Данная нитка подогревается посредством электротока до температуры, которая должна превысить текущую температуру окружающей среды. Основный недостаток ветромеров данного типа – их очень слабая устойчивость перед сильными механическими воздействиями.
Ультразвуковые
Их принцип работы основан на замере скорости передвижения звука в неспокойном газовом потоке, что осуществляется на основе законов физической акустики. Таким образом, если звук распространяется в одном направлении с воздушной массой, то скорость его движения увеличивается, и наоборот, когда он противопоставлен направлению движения воздуха – его скорость уменьшается. На основании полученной разницы и замеряется временной промежуток отклика импульса ультразвука.
Данное устройство является наиболее современным и, как правило, оснащается электронными контроллерами вывода получаемых результатов. Сам датчик способен выполнять несколько функций (в зависимости от своего вида):
- Двухмерный датчик – выдает данные о направлении и скорости ветрового потока;
- Трехмерный датчик – сможет определить все три элемента скорости ветра;
- Четырехмерный датчик – дополнительно к вышеуказанному функционалу может установить еще и температуру воздушного потока.
Ультразвуковые модели способны выдержать скорость ветра до 60 метров в секунду.
Виды анемометров
Чашечный анемометр
Самый простой тип анемометров — это чашечный анемометр. Он был изобретён доктором Джоном Томасом Ромни Робинсоном в обсерватории Армы, в 1846 году. Он состоял из четырёх чашек полусферической формы, насаженных на спицы ротора, вращавшегося на вертикальной оси.
Горизонтальный поток воздуха с любого направления вращал ротор со скоростью, соответствующей скорости ветра.
Робинсон считал, что для его анемометра линейная скорость движения чашек составляет одну треть скорости ветра независимо от размера чашек и длины спиц; отдельные эксперименты того времени это подтверждали. На самом деле это неверно, т.н. «коэффициент анемометра» (обратная величина) для простейшей конструкции Робинсона зависит от размеров чашек и спиц и лежит в пределах от двух до чуть более трёх.
Трёхчашечный ротор, предложенный канадцем Джоном Паттерсоном в 1926 году, и последующие усовершенствования формы чашек Бревортом и Джойнером в 1935-м сделали чашечный анемометр линейным в диапазоне до 100км/ч (27м/с) с погрешностью около 3%. Паттерсон обнаружил, что каждая чашка даёт максимальный вращающий момент, будучи повёрнутой на 45° к направлению ветра (?). Трёхчашечный анемометр отличается бóльшим вращающим моментом и быстрее отрабатывает порывы, чем четырёхчашечный.
Оригинальное усовершенствование чашечной конструкции, предложенное австралийцем Дереком Вестоном (1991), позволяет с помощью того же ротора определять не только скорость, но и направление ветра. Оно заключается в установке на одну из чашек флажка, из-за которого скорость колеса меняется в течение одного оборота (пол-оборота флажок движется по ветру, пол-оборота — против). Зная угол этой неравномерности относительно «статора» метеостанции, можно определить и направление ветра.
Лопастный анемометр
Ещё один анемометр — это лопастный. На английском — windmill anemometer, дословный перевод — мельничный анемометр.
C изменением направления ветра ось пропеллера должна ориентироваться в этом же направлении; для этих целей используются флюгер или устройство, его заменяющее. Для измерения скорости потока, не изменяющего своего направления, например, в воздуховодах шахтах и зданий, используются вертушки с жёстко закреплённой осью.
Однако в последнее время всё больше предпочитают использовать другие конструкции, без подвижных частей.
Тепловой анемометр
Представляет собой открытую тонкую нить накаливания (вольфрам, нихром и т.п.), нагретую выше температуры среды и охлаждаемую воздушным потоком. Сопротивление нити изменяется с температурой и определённым образом зависит от скорости ветра. В зависимости от схемы включения датчика различают приборы с фиксированным током через нить, фиксированным напряжением на нити и с фиксированной её температурой.
Конструкция имеет недостатки как очевидные (хрупкость), так и менее очевидные (нарушение градуировки из-за быстрого старения горячей проволоки), но в силу очень малой инерционности она широко применяются в аэродинамических экспериментах для измерения локальной турбулентности и пульсаций потока. Часто изготовляются самими экспериментаторами.
Ультразвуковой анемометр
Принцип действия анемометров ультразвукового типа — в измерении скорости звука, которая изменяется в зависимости от направления ветра. Различают двумерные ультразвуковые анемометры, трехмерные ультразвуковые анемометры и термоанемометры. Двумерный анемометр способен измерять скорость и направление горизонтального ветра. Трехмерный анемометр проводит измерение первичных физических параметров — времен проходов импульсов, а затем пересчитывает их в три компоненты направления ветра. Термоанемометр, помимо трех компонент направления ветра, способен измерять еще и температуру воздуха ультразвуковым методом.
Рекомендации по выбору

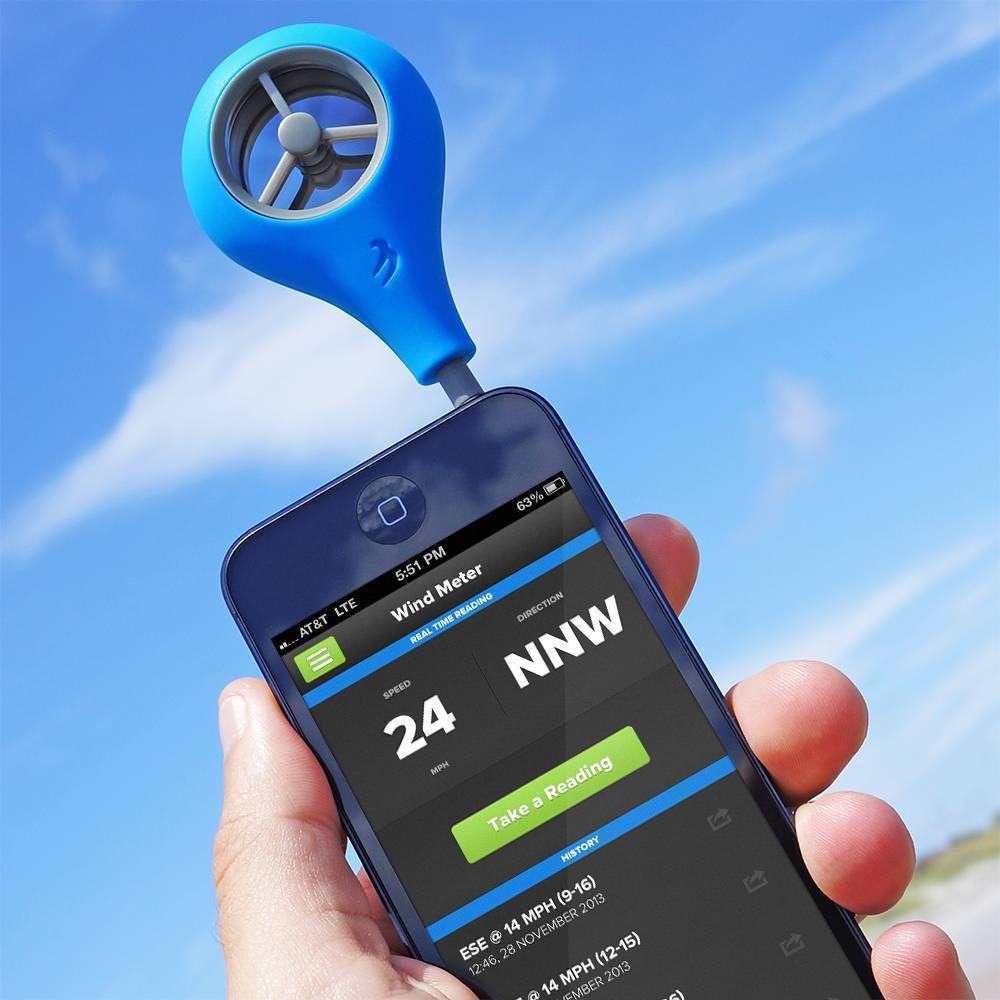

Если вы увлекаетесь экстремальными видами спорта, например, парапланеризмом или парусной регатой, то вам обязательно нужен анемометр. И лучше всего, если это будет мобильное устройство. Оно избавит вас от необходимости проведения трудоёмких расчётов для определения скорости воздушных масс. Вы получите интересующие вас данные путём нажатия всего лишь одной кнопки.
Анемометр способен производить измерения в пределах от 0,5 до 42 м/с. Есть функция подсветки дисплея. Для работы требуется обычная литиевая батарейка. Это лишь один пример.
Моделей анемометров сегодня существует множество. Вам не составит особого труда подобрать подходящую.
Специалисты дают следующие рекомендации по выбору анемометра:
- Прежде, чем идти в магазин, продумайте, как вы собираетесь использовать устройство, для каких целей оно вам необходимо.
- Определитесь с тем, какую сумму денег вы готовы потратить.
- Взвесьте технические характеристики представленных моделей.
- Изучите рейтинг популярных компаний-производителей. Известный бренд послужит гарантией качества.
Выбирая анемометр, следует быть очень внимательным, если вы хотите приобрести высококачественное устройство, которое прослужит вам долгие годы.
Как выбрать анемометр
При выборе анемометра для дачного участка или квартиры нужно оценивать его габариты, назначение, технические возможности. От этих параметров будет зависеть точность измерений:
- Конфигурация. Некоторые устройства представляют собой единый блок, другие разделены на считывающий и вычислительный модули. Приборы второго типа используют на открытом воздухе, первые более удобны в помещении.
- Диапазон. В большинстве случаев для частного применения хватает агрегатов, способных проводить измерения в пределах до 10 м/с. Если проверять предстоит работу вытяжки или вентиляции, лучше купить анемометр с показателем 0-30 или 0-50 м/с.
- Чувствительность. Для высокоточных измерений рекомендуется покупать устройства с показателем 0,1-0,9 м/с. Такие агрегаты улавливают даже очень слабые движения воздуха.
Если речь идет о покупке аккумуляторного девайса, стоит оценивать также его автономность. Желательно, чтобы последняя составляла не менее восьми часов.
Для измерений в жилых помещениях нужно выбирать модели с допустимой погрешностью в пределах 0,1-0,5 м/с
Механические анемометры
В Викитеке есть полный текст «Математических забав» Леона Баттисты Альберти
Описание первого механического анемометра составил около 1450 года Леон Баттиста Альберти в своём труде «Математические забавы» (лат. Ludi rerum mathematicarum), приложив его чертёж. Его действие основывалось на отклонении ветром висящей доски. Похожий анемометр начертил в «Атлантическом кодексе» (лист 675) Леонардо да Винчи тремя десятилетиями позднее Альберти.
Чашечный анемометр
Наиболее распространённый тип анемометра — это чашечный анемометр. Изобретён доктором Джоном Томасом Ромни Робинсоном, работавшим в Арманской обсерватории, в 1846 году. Состоит из четырёх полусферических чашек, симметрично насаженных на крестообразные спицы ротора, вращающегося на вертикальной оси.
Чашечный анемометр с вертикальной осью, расположенный на Скаджит Бэй, штат Вашингтон. Июль—август 2009.
Ветер любого направления вращает ротор со скоростью, пропорциональной скорости ветра.
Робинсон предполагал, что для такого анемометра линейная скорость кругового вращения чашек составляет одну треть от скорости ветра, и не зависит от размера чашек и длины спиц. Проделанные в то время эксперименты это подтверждали. Более поздние измерения показали, что это неверно, т. н. «коэффициент анемометра» (величина обратная отношению линейной скорости к скорости ветра) для простейшей конструкции Робинсона зависит от размеров чашек и длины спиц и лежит в пределах от двух до чуть более трёх.
Трёхчашечный ротор, предложенный канадцем Джоном Паттерсоном в 1926 году, и последующие усовершенствования формы чашек Бревортом и Джойнером в -м году сделали чашечный анемометр линейным в диапазоне до 100 км/ч (27 м/с) с погрешностью около 3 %. Паттерсон обнаружил, что каждая чашка даёт максимальный вращающий момент, будучи повёрнутой на 45° к направлению ветра. Трёхчашечный анемометр отличается бóльшим вращающим моментом и быстрее отрабатывает порывы, чем четырёхчашечный.
Оригинальное усовершенствование чашечной конструкции, предложенное австралийцем Дереком Вестоном (в г.), позволяет с помощью того же ротора определять не только скорость, но и направление ветра. Оно заключается в установке на одну из чашек флажка, из-за которого скорость ротора неравномерна в течение одного оборота (половину оборота флажок движется по ветру, половину оборота — против). Определив круговой сектор относительно метеостанции, в котором скорость увеличивается или уменьшается, определяется направление ветра.
Вращение ротора в простейших анемометрах передаётся на механический счётчик числа оборотов. Скорость подсчитывается по числу оборотов за заданное время, например, минуту, таковы ручные анемометры.
В более совершенных анемометрах ротор связан с тахогенератором, выходной сигнал которого (напряжение) подаётся на вторичный измерительный прибор (вольтметр), или используются тахометры, основанные на иных принципах. Такие анемометры сразу показывают мгновенную скорость ветра, без дополнительных вычислений, и позволяют следить за изменениями скорости ветра в реальном времени.
Самые распространённые модели современности среди чашечных анемометров это МС 13, М 95ЦМ, анемометр АРЭ
Помимо метеорологических измерений, чашечные анемометры применяются и на башенных подъёмных кранах, для сигнализации об опасном превышении скорости ветра.
Крыльчатые анемометры
В таких анемометрах поток воздуха вращает миниатюрное лёгкое ветровое колесо (крыльчатку), ограждённую металлическим кольцом для защиты от механических повреждений. Вращение крыльчатки через систему зубчатых колёс передаётся на стрелки счётного механизма.
Ручные крыльчатые анемометры применяются для измерения скорости направленного воздушного потока в трубопроводах и коробах вентиляционных устройств для вычисления расхода вентиляционного воздуха в вентиляционных отверстиях, воздуховодах жилых и производственных зданий.
Наиболее распространённые анемометры с крыльчаткой-зондом — это Testo 416, анемометр ИСП-МГ4, анемометр АПР-2 и другие.
Как проводят измерения
Измерения скорости воздуха можно проводить в воздуховодах, на выходе из воздуховодов, в вентиляционных решетках или диффузорах.
Когда измерение скорости проводят непосредственно в воздуховоде, то место измерения должно находится после прохождения потока через фильтры. На воздуховоде следует найти специальное отверстие, которое предназначено для контрольно-измерительных операций (такие отверстия часто закрывают питометражной заглушкой). Также можно использовать очистной лючок.
При произведении замеров трубкой Пито, ее вставляют в воздуховод, направляя против потока воздуха.
Отличия между разными типами устройств
Самым главным отличием механического устройства от электронного является то, что для первого потребуется вручную фиксировать обороты, производимые датчиками замера, а затем самостоятельно произвести расчеты по соответствующей формуле. Для электронных анемометров это действие выполнять нет необходимости, т.к. все расчеты производит электронный контроллер. Тем более, электронные варианты обладают повышенной чувствительностью и могут одновременно фиксировать три параметра:
- Текущую скорость воздушной массы;
- Ее максимальные порывы в заданный промежуток времени;
- Осуществить вычисление средних показателей.
Отдельно стоит упомянуть анемометры, чья измерительная часть выполнена в качестве специального зонда и, условно говоря, вынесена за пределы основного корпуса. Подобными аппаратами пользоваться оператору намного комфортнее, ибо непосредственно во время производства замеров можно отслеживать динамику изменения показателей.

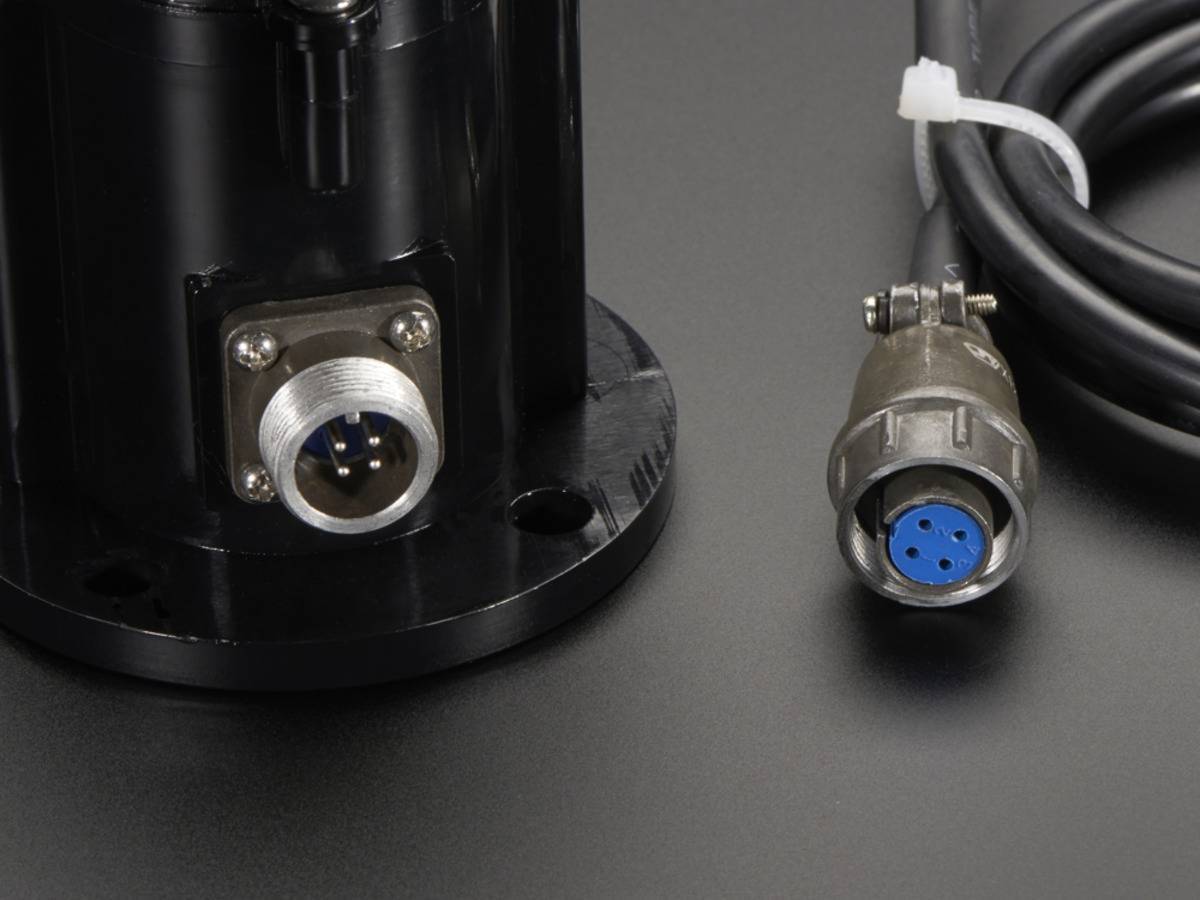

Данная технология чаще всего применяется на вращающихся моделях и измерительный модуль присоединен к основному корпусу с помощью кабеля. Дополнительное оснащение анемометра электронным контроллером с собственной памятью будет не лишним, когда требуется постоянное сохранение результатов, включая время, место и полученные показатели измерения.
Про анемометры: Анемометр АП1М-1 — Судовое оборудование. Купить от изготовителя с доставкой — Москва, Санкт-Петербург, Россия.
ВАЖНО! Стоит отметить, что любой анемометр является предметом измерения, поэтому на территории Российской Федерации требуется соблюдение условий их сертификации и соответствия государственным стандартам!
Разновидности
Анемометр постоянно усовершенствуется, но простые модели все еще используют метеорологи. Устройство делится на следующие типы, по принципу работы:
- Вращающийся.
- Термический.
- Акустический.
- Лазерный.
Измерения эти устройства делают разными методами. Далее будет рассмотрено, как измеряет скорость ветра каждый тип прибора.
Чашечный
Чашечный анемометр самый старый из современных механизмов. Для определения скорости потока использует 3 полусферы, закрепленные на неподвижных штоках. Такая конструкция позволяет делать замер без настроек направления прибора. Механические чашечные анемометры делают расчеты на основании скорости одного оборота лопастей вокруг своей оси.
Лопасти приводят в действие механический счетчик. Полученные данные делятся на коэффициент, заложенный производителем. Это значение зависит от диаметра чаш. Электронные аналоги этого устройства делают вычисления намного быстрее, а также реагируют на порывы ветра от 1 м/с. У устройства только одна функция. Определение направления потоков невозможно.
Крыльчатый или лопастной
Крыльчатый анемометр является полным аналогом чашечного. Он представляет собой прибор с пропеллером или вентилятором. Принцип действия также в подсчете скорости ветра за один оборот лопастей. Крыльчатый анемометр нуждается в точной установке по направлению потока.
Современные электронные приборы комплектуются дополнительным диффузором и флюгером. Устройства крыльчатого типа более чувствительнее чашечных аналогов, способны выдать определение скорости ветра в 0.1 м/с.
Термический
Анемометр этого типа называют термоанемометром. Для измерения скорости ветра используется принцип охлаждения нагретого предмета. Устройство комплектуется термопарой, которая нагревается от источника питания прибора.
Ветер обдувает термопару и до определенной степени охлаждает ее. От показателей скорости охлаждения делается расчет силы движения воздушного потока. Термоанемометры не используются по назначению в метеорологии. Их применяют, как датчики скорости ветра в автомобилях и авиации. Устройство также требует четкой настройки по направлению потока.
Акустические или ультразвуковые
Устройства используют в работе принцип скорости прохождения ультразвукового сигнала через пространство.
Скорость ветра влияет на этот показатель. Существует заданная скорость и время прохождения сигнала от приемника к передатчику. За счет помехи со стороны воздушного потока время увеличивается, а скорость сокращается. На этих данных и строится расчет скорости ветра.
Лазерные
Лазерный анемометр работает по тому же принципу, что ультразвуковой. Вместо сигнала используется лазерный луч, который с определенной скоростью и за заданное время движется от передатчика к приемнику.
Луч отражается от объекта и это регистрируется соответствующим датчиком. На основании этого вычисляется разница между частотой отправленного луча и отраженного. Данные показатели попадают в расчет и с их помощью происходит расчет скорости движения ветра. Этот прибор считается последней разработкой для метеорологии.
Самые популярные модели
На рынке сейчас представлено большое разнообразие моделей чашечных анемометров с совершенно разной ценовой политикой как иностранного происхождения, так и отечественного. Также существуют достаточно много сайтов, блогов, видео-уроков и примеров для того, чтобы сделать ручной чашечный анемометр собственными силами.
Но, несмотря на широкий выбор и возможность использовать самодельные приборы, выделяют несколько моделей, которые очень часто встречаются в различных практиках для измерения скоростей воздушных потоков и других дополнительных задач.
Модели, которые за счёт своих функциональных возможностей и удобств в эксплуатации, завоевали высокую популярность у потребителей:
Анемометр РСЕ-А 420:
Чаще всего встречается в агро-сфере и в спорте. Устройство устойчиво к попаданию воды на дисплей. Единицы измерения: м/с, км/ч, фут/мин, узлы и миль/ч. Отображает текущее, минимальное или максимальное значения.
Автоматическое отключение устройства позволяет сохранять заряд батарей. Функция сохранения последних 100 измерений. Степень защиты: IP65. Производство: Германия. Гарантия: 1 год.

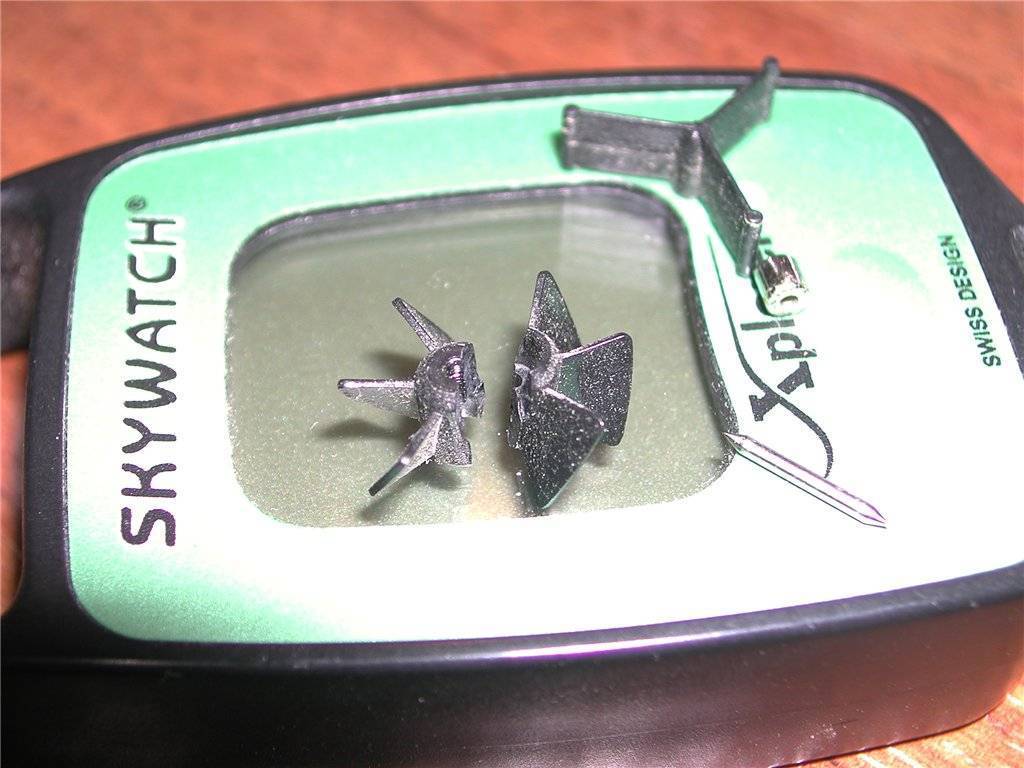

Анемометр Skywatch METEOS:
Прибор измеряет текущую скорость ветра, максимальное и минимальное значение. Кроме того, присутствуют датчики измерения температур окружающей среды и охлаждения воздушного потока. Единицы измерения — м/с, км/ч, футы/сек, мили/ч, узлы, бофорты.
Измеряет среднее значение за промежуток времени от 3 секунд до суток. Автоматическое отключение дисплея – 5 секунд. Степень зашиты IP67, что допускает кратковременное нахождение под водой на уровне 1 м, и делает его особо популярным в области водного спорта. Также часто используют в промышленности (в шахтах, дымоходах). Производство: Швейцария. Гарантия: 1 год.
Анемометр AM-4836C:
Многозадачный инструмент, так как проводит измерение основной характеристики (скорости ветра), температуры воздуха, а также направление потока, что возможно благодаря флюгерному директору, который входит в комплект к данному прибору. Единицы измерения: м/с, км/ч, миль/ч, º C, CFM, CMM.
Есть дополнительная функция расчета объемного расхода воздуха. Дисплей с подсветкой и автоматическим отключением. Предназначен для метеорологических и навигационных измерений; широко используется в промышленности (шахты, вентиляционные каналы, отопления и холодильные установки). Производство: Китай. Гарантия: уточнять при покупке.
Анемометр чашечный – необходимый прибор, который применяется во многих областях. Несмотря на внушительный «возраст» идеи механизма и его принципа, устройство с каждым поколением модифицируется, «наращивая» в своём арсенале дополнительные возможности.
Не трудно предположить, что в будущем инструмент будет также существовать, а вот какие дополнительные возможности будут включены – вопрос остаётся открытым.
