Центровочное сверло. Гарант точной работы

Самоцентрирующиеся сверла. Набор из 4 штук

Всем доброго времени суток. Сегодня я хочу поделиться с вами своими впечатлениями о наборе самоцентрирующихся сверл, который был приобретен на eBay. К совершению данной покупки меня привели последствия собственноручной сборки стола с выдвижными ящиками. Ящиков в нем оказалось очень много, а отверстий, обозначающих места вкручивания саморезов для фиксации направляющих (салазок) не было вообще


Происходит такое безобразие из-за того, что саморез вкручивается не ровно по центру отверстия, а смещается в сторону. В принципе, если подобных креплений не много, то можно все саморезы закручивать вручную, точно выбирая центр. Именно так я и делал до недавнего времени. Но в процессе сбора того самого стола я понял, что надо с этим завязывать, так как закрутить саморез точно по центру отверстия с первого раза, порой бывает гораздо сложнее, нежели это кажется. А если выкручивать саморез и вкручивать его повторно, то разрушается плита из которой сделан стол, что может привести к самым печальным последствиям (к примеру, ящик может вообще не держаться). И тут на меня нашло озарение — где-то на страничках то ли eBay, то ли Aliexpress я видел то, что мне надо — самоцентрирующиеся сверла. Непродолжительный поиск привел меня к лоту на eBay. Именно там он был заказан. После непродолжительной переписки и небольшой доплаты, продавец выдал мне трек и отправил посылку. Ее следование по маршруту Китай — Беларусь можно посмотреть здесь. Спустя 2 недели я получил свою посылку. Пришли сверла в обычном пакетике на застежке без какой-либо дополнительной упаковки. Я заказывал набор, состоящий из 4 сверл, при желании можно купить набор из 3 или даже поштучно нужного вам размера. В живую сверла выглядят следующим образом:


К качеству изготовления данного инструмента претензий у меня не возникло — металл обработан качественно, все подвижные элементы были смазаны (к слову, уж не знаю что там они используют вместо смазки, но запах у этой вещицы просто жуткий). В ходе последующих экспериментов было установлено, что сверла имеют хорошую заточку и справляются с древесиной без каких бы то ни было проблем.

Все сверла разного диаметра, так что данного набора хватит для любых целей. Размер указан на каждом сверле. Они подходят для:

— 5/64 «: отверстие диаметром около 2 мм, использовать саморез диаметром около 2.2-2.8 мм; — 7/64 «: отверстие диаметром около 2.8 мм, использовать саморез диаметром около 3-3.5 мм; — 9/64 «: отверстие диаметром около 3.5 мм, использовать саморез диаметром около 4-4.5 мм; — 11/64 «: отверстие диаметром около 4.5 мм, использовать саморез диаметром около 5-5.5 мм.

Указано, что сверла изготовлены из быстрорежущей стали — тут придется поверить продавцу на слово, но поскольку петли, направляющие и другие подобные элементы прикручиваются саморезами к мягким поверхностям (дерево, гипсокартон, ДВП, ДСП и т.д.), то кажется мне, что хватит их надолго.

Все сверла разборные, так что в случае чего основание сверла (то есть само сверло — уж извините за каламбур) можно без проблем достать для замены или заточки. Чтобы вынуть его вам понадобится TORX T10.


Теперь о том, как это сверло работает. Его «носик» подвижный, фиксируется при помощи пружинки, которую можно увидеть на фото выше, при установки сверла в отверстие петли, носик центрирует его положение так, что сверло оказывается точно по центру. После нажатия на дрель, «носик» прячется в более широкой части сверла, высвобождая его режущую часть, которая и проделывает отверстие.


Для более точного позиционирования на «носике» снята фаска.

Вот так выглядит отверстие в деревянной поверхности.


А вот так выглядит саморез, закрученный в это отверстие (саморезы были найдены первые попавшиеся — для гипсокартона, да и шляпки у них немного больше, чем надо, но для примера, мне кажется, сгодятся и такие):


Как видно, закручен он ровно, в отличии от того, что можно увидеть на первом фото. Забавы ради закрутил еще один саморез при помощи сверла — результат так же оказался положительным.


Итак, подводя итог всему, что написано выше могу сказать, что данный инструмент работает, причем справляется со своими задачами он весьма неплохо. Конечно, если у вас, что говорится глаз-алмаз и вы в состоянии сделать все идеально с первого раза, то он вам не нужен, для обычных же людей, считаю данный набор довольно интересным. Раньше я примерно по центру отверстия проделывал отверстие шилом, а затем закручивал в него саморез, но все-равно ровно получалось далеко не всегда — иногда саморезы закручивались под углом. Теперь же о криво торчащих шляпках я смогу забыть навсегда

В принципе на этом все

Спасибо за внимание и потраченное время

Как это сверло можно использовать при строительстве и ремонте

Этот инструмент относится к разряду профессиональных. Однако мастера научились применять его и строительстве, используя как зенковку по металлу или дереву. В последнем варианте оно удобно еще и тем что может одновременно сделать направляющее отверстие для самореза и прозинковать потай для его шляпки, или для установки фурнитуры, где требуется отцентрировать отверстие.

Также им очень эффективно можно высверлить шапку самореза и винта которые не хочет выкручиваться.

Нередко этот инструмент используют радиолюбители для выполнения отверстий в платах. Они применяют не большой диаметр сверла: 0.5-1.5 мм, в этих случаях обычные сверла часто ломаются, а центровочное служит намного дольше благодаря своей конструкции.

Назначение и особенности центровочных сверл

При сверлении отверстий бывает очень важно, чтобы отверстия получились ровным и были просверлены именно в том месте, где это необходимо. Зачастую при отклонении месторасположения отверстий обрабатываемый материал приходится выбрасывать в отходы и понятно, что это приводит к материальным потерям. Поэтому прежде, чем просверлить отверстие, обрабатываема деталь, центруется

Для исполнения процесса центрования используются сверла центровочные. Рассмотрим, какими особенностями, и какую область применения имеет этот инструмент

Поэтому прежде, чем просверлить отверстие, обрабатываема деталь, центруется. Для исполнения процесса центрования используются сверла центровочные. Рассмотрим, какими особенностями, и какую область применения имеет этот инструмент.

Как правило, сверло, предназначенное для центровки, имеет незначительную длину и толстый хвостовик. Для изготовления таких сверл используется твердый метал. Все это позволяет при осуществлении процедуры центрования прикладывать к сверлу значительные усилия, благодаря чему сверлу придается жесткая фиксация и как следствие этого точность засверливания.

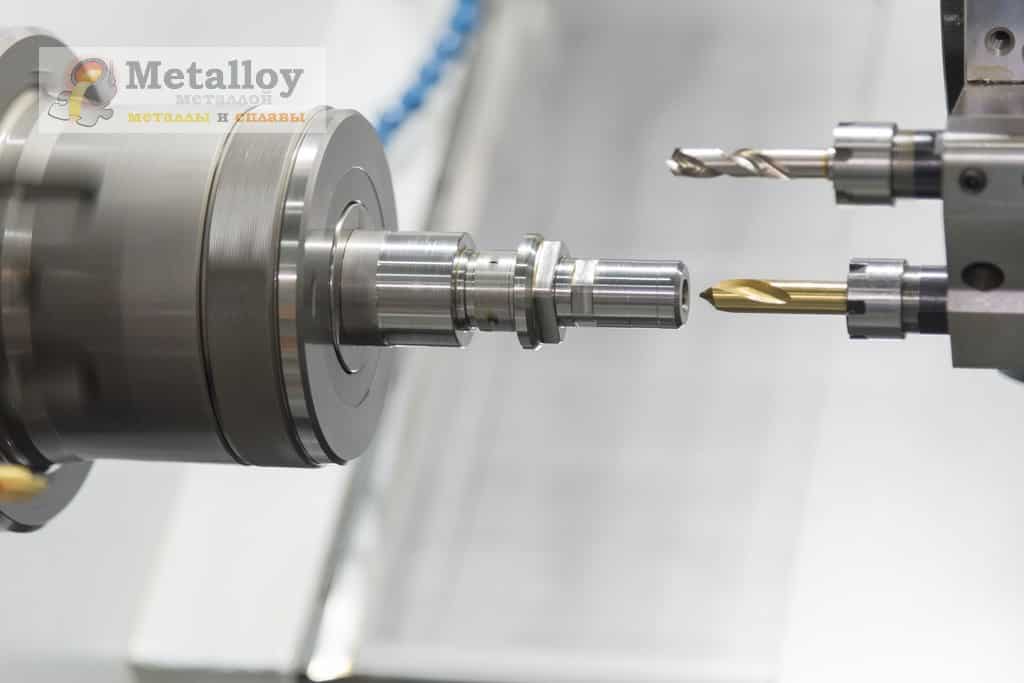

Указанный вид сверл широко используется для центровки деталей на токарных станках, засверливания деталей, перед тем как поместить их под фрезерный или сверлильный станок. В быту центровочные сверла так же могут стать, незаменимы, при этом при помощи этого инструмента в бытовых условиях можно не только центровать детали, но и проводить другую работу.

Например, если вам требуется просверлить деталь, имеющую небольшую толщину, то для этого совершенно необязательно использовать обычные сверла, будет вполне достаточно воспользоваться центровочным сверлом, при помощи которого вы просверлите отверстие с высокой точностью и с минимальными усилиями. Многие применяют сверла для центровки в случае, если им необходимо высверлить отверстие. Так, если вам понадобилось высверлить застрявший в металле шуруп или саморез, то при помощи центровочного сверла это можно будет сделать достаточно быстро.

При выборе центровочного сверла необходимо учитывать следующее. Если вы планируете произвести центровку детали перед сверлением, то центровочное сверло должно иметь меньший диаметр, чем диметр будущего отверстия. И наоборот, если вам требуется высверлить застрявший шуруп или другой предмет, то диаметр инструмента необходимо выбирать аналогичный или больше того предмета, который вы собираетесь высверливать. Стоит отметить, что достаточно многие используют центровочные сверла для того, чтобы просверлить отверстие под резьбу. Здесь следует учитывать следующее. Диаметр сверла должен быть меньше, чем диаметр резьбы, иначе вы просто не сможете нарезать резьбу. Например, если вам необходимо нарезать метрическую резьбу М8, то вам понадобится сверло диаметром шесть миллиметров.

При выборе рассматриваемого инструмента следует обращать внимание на то, чтобы он изготовлен по ГОСТ. Как правило, сверла центровочные ГОСТ 14952-75 имеют необходимую универсальность применения и именно этот инструмент пользуются большой популярностью. Указанные центровочные сверла вы сможете приобрести в компании ФастБ, которая производит поставку инструмента от европейских производителей, что является гарантией того, что купленный у компании инструмент прослужит вам весь положенный срок эксплуатации

Указанные центровочные сверла вы сможете приобрести в компании ФастБ, которая производит поставку инструмента от европейских производителей, что является гарантией того, что купленный у компании инструмент прослужит вам весь положенный срок эксплуатации.

fastb.ru

Как определить качество центровочного сверла?

Существует ряд проверок центровочных свёрл:

Проверка на твёрдость по твердомеру Роквелла. Согласно ГОСТ 14952-75 твёрдость рабочей части должна вписываться в диапазон 63…66 HRC (меньшие значения обычно соответствуют свёрлам большего диаметра). При повышенных значениях возрастает хрупкость и повышается склонность быстрорежущей стали к излому. Пониженная твёрдость снизит эксплуатационную стойкость инструмента.
Проверка на точность при помощи микрометра. Допустимые отклонения диаметров не должны превышать 0,05 мм для оснастки диаметром до 0,8 мм включительно, 0,1 мм – при диаметрах до 2,5 мм, 0,12 мм – до 5 мм и 0,15 мм – при диаметрах свыше 5 мм.
Проверка на точность изготовления перьев основной части. Она должна быть равномерной по всей винтовой части, а допускаемые отклонения не могут превышать 0,07 мм при диаметрах до 3,15 мм, и 0,1 мм – при диаметрах свыше 3,15 мм.
Визуальная проверка, которая заключается в том, что на рабочих поверхностях не должны присутствовать следы побежалости (изменение основного цвета), царапины и иные дефекты. Для оценки качества достаточно обычной измерительной лупы.
Проверка на износ. Её выполняют в домашних условиях, при пробной обработке изделий из стали 45 с твёрдостью не менее 44…48 HRC. После сверления на инструменте не должно оставаться следов выкрашивания рабочих кромок.

https://youtube.com/watch?v=1tzPx1QQKcM%3F

Важное значение имеет также статус и репутация производителя центровочных свёрл. В нашей стране наиболее надёжными считаются инструменты, которые производятся компанией Дормер

Линейка размеров такой оснастки от Дормер включает в себя изделия с диаметром центровочной части 1,0…6,3 мм, основной части 3,15…16,0 мм и длинами 31,5…71,0 мм. Изделия пригодны для использования и на металлорежущих станках. Цена центровочных свёрл отечественного производства находится в пределах от 50 до 200 руб. за штуку.

Фабричное и домашнее использование ЦС

Центровочные сверла востребованы во многих отраслях человеческой деятельности. Их применяют на заводах, задействованных в таких сферах, как машиностроение, производство высокоточной техники и инструментов, изготовление мебели. Их ставят в частных мастерских, на территории цехов малых предприятий, на станциях технического обслуживания. Применение ЦС позволяет получить точное перпендикулярное отверстие без скосов, с помощью которого будут скрепляться части сложных конструкций.

Помимо этого сверла часто применяют обычные люди в быту, когда хотят выполнить какую-либо несложную работу. Скажем, с помощью такого инструмента легко сделать отверстие в поврежденной мебели, которые в дальнейшем можно будет использовать для починки изделия. Другой пример: ЦС можно применять для сверления печатных плат — сверло войдет эту поверхность ровно под углом 90 градусов, что обеспечит высокое качество и точность обработки. В быту обычно применяются компактные маленькие сверла, а дрель должна быть совместима с ними (уточните эту тонкость у продавца в магазине).

Использование в домашних условиях

Несмотря на то, что сверла центровочного типа являются профессиональными, многие домашние умельцы нашли им успешное применение. Большой популярностью такие сверла пользуются у радиолюбителей, которым часто приходиться сверлить отверстия небольшого диаметра в печатных платах. Обладая за счет особенностей своей конструкции высокой жесткостью, сверла центровочного типа в таких ситуациях более предпочтительны, чем стандартный сверлильный инструмент небольшого диаметра.

Сверление отверстий в печатной плате

Одной из операций, которую успешно выполняют при помощи центровочного инструмента, является высверливание шурупов или винтов, которые невозможно выкрутить обычной отверткой. При помощи центровочного инструмента головки таких неподдающихся крепежных элементов просто высверливаются, после чего их можно легко выкрутить. Проще всего такая задача решается, если необходимо высверлить головку винта или шурупа, на которой выполнены прорези для отверток крестового типа. Если же речь идет о головке с прорезями под прямую отвертку, то ее необходимо предварительно накернить, чтобы обозначить точное место захода сверла.

Центровочное сверло с винтовой заточкой и хвостовиком под конус Морзе

Любому домашнему умельцу не составит труда приобрести центровочный инструмент любого диаметра. В свободной продаже сегодня находится большой ассортимент сверл, включающий как отечественные, так и зарубежные торговые марки.

Если говорить о предпочтениях домашних мастеров, то в их среде, судя по отзывам и рекомендациям, большой популярностью пользуются сверла центровочного типа, выпускаемые под известной торговой маркой Dormer. Этот инструмент отличается высоким качеством исполнения, о чем можно судить даже по его фото, он надежен и долговечен в эксплуатации.

Центровочные сверла Dormer изготавливаются из быстрорежущей инструментальной стали HSS

Центровочный инструмент ТМ Дормер изготавливается из быстрорежущей стали и для обеспечения высокой твердости готового изделия подвергается специальной термической обработке. В результате таких технологических манипуляций получается инструмент, которым можно без труда сверлить очень твердые металлы, в том числе и нержавеющую сталь.

В металл, из которого изготавливаются центровочные сверла Дормер, производитель добавляет кобальт, что позволяет режущему инструменту сохранять свою первоначальную твердость даже при повышенных температурах обработки. Износостойкость продукции данной торговой марки также заслуживает похвалы.

Цена

Стоимость центровочных сверл напрямую зависит от их размерности. Так, например, самые маленькие 1-милиметровые устройства стоят порядка 15 рублей за единицу. Наиболее большие сверла с диаметром 6.3 миллиметра стоят порядка сотни рублей.

Сверление отверстий, особенно в твердых материалах, сопряжено, как правило, с рядом сложностей. Во-первых, сверло скользит по поверхности, нередко и после нанесения керна. Во-вторых, не всегда можно добиться строгой перпендикулярности продольной оси обычного инструмента. А это большой минус, если к качеству обработки основы предъявляются повышенные требования.

Применение специального центровочного сверла снимает все подобные проблемы, в том числе, и с постепенным накоплением вероятных неточностей, связанных с ошибками сверления. Что собой представляют ЦС, чем они лучше традиционных образцов, когда целесообразно использовать именно их – тема предлагаемой статьи.

ТУ на комбинированные центровочные сверла прописаны в . В документе указаны типоразмеры изделий (приложение 1), особенности маркировки, требования к продукции (таблицы 5 – 7).

Центровочные сверла относятся к инструменту категории «профессиональный» и применяются в основном на предприятиях или в ремонтных мастерских, имеющих станочное оборудование (токарное, ).

Типы центровочных сверл комбинированных

  1. A, B – под отверстия центровочные 600. Первое исполнение – без конуса предохранительного, второе – с ним.
  2. C – аналогично сверлу типа A, но для отверстий 750.
  3. R – для отверстий центровых с дугообразной образующей.

Для каждого типа ЦС предусмотрено 2 исполнения: d менее или равно 0,8; d ˃ 0,8 (мм).С чем это связано? Инструмент первого варианта обеспечивает минимальную шероховатость стенок в месте сверления, второго – чуть большую. Другими словами, разница – в качестве выборки металла.

Более подробно ознакомиться со всеми условными обозначениями можно по таблице №2 ГОСТ.

Стоимость центровочных сверл

Зависит в основном от диаметра и варианта исполнения. Разброс цен, с учетом большого ассортимента, значительный. К примеру, сверло типа A 0,9 мм стоит порядка 28 рублей. Более крупный аналог (ПК В 5) обойдется в 412 рублей. Если говорить об изделиях, которые чаще всего используются в быту, то их стоимость лежит в пределах 23 – 486 руб/ед.

Специфика использования ЦС в домашних условиях

Считается, что в основном центровочными сверлами пользуются те, кто занимается самостоятельным конструированием. Например, изготовлением печатных плат. Учитывая их миниатюрность, плотность предполагаемой компоновки радиодеталями, точность высверливания под их ножки отверстий приобретает особое значение. И это справедливо, но только отчасти.

Центровочное сверло станет незаменимым помощником, если возникнет проблема с выкручиванием крепежной детали (винта, шурупа, самореза). Такое бывает довольно часто, особенно если какое-либо изделие эксплуатируется вне помещения. В подобных случаях говорят «прикипело». Но если немного высверлить с помощью ЦС головку крепежа, то он легко поддастся отвертке. Проверено.

Не меньшую пользу принесет центровочное сверло тем, кто любит столярничать на дому.

Проделывание отверстий, фасок при изготовлении, например, предметов меблировки также требует максимальной точности. Иначе при сборке выявятся перекосы конструктивных частей.

Комбинированное центровочное сверло используется для создания в заготовках из разных видов чугуна, нелегированной, легированной стали и металлокерамических сплавов на базе бронзы и железа центровочных отверстий.

Технические требования

Твердосплавные сверлильные инструменты изготавливаются по требованиям государственного стандарта, который регламентирует ГОСТ 14952-75. Применяя это устройство, можно выполнить точное по диаметру отверстие, которое расположено в направлении под прямым углом относительно рабочей поверхности. Любые другие приспособления значительно уступают центровочному сверлу в надежности и точности выполнения отверстий.

Согласно нормативам ГОСТа диаметр центровочного приспособления может быть в диапазоне 0,5-10 мм. Различают 4 разновидности такого инструмента для сверления.

  • Тип A – необходим при выполнении точных отверстий, центровка конуса которых равна 60°. У инструмента подобного типа отсутствуют режущие края, формирующие предохранительный конус в процессе выполнения сверления.
  • Тип B – применяется для высверливания отверстия с наличием предохранительного конуса, размер которого составляет 120°.
  • Тип C – используют для отверстий с точной центровкой, но без задействования конусовидного предохранителя. При этом разворот сторон отверстия составит 75°.
  • Тип R – применяется для сверления точного по диаметру отверстия, разворот сторон у которого имеет срез в виде дуги.

Центровочные сверла перечисленных типов изготавливаются в 2-х вариациях:

  • диаметр режущей части достигает не более 0,8 мм;
  • диаметр режущей части превышает 0,8 мм.

При применении сверлильного инструмента, диаметр режущей части которого составляет менее 0,8 мм, гладкость стенок у отверстия намного выше, чем у аналогов. С режущей поверхность более 0,8 мм эта особенность является решающей при выборе типа сверла, применение которого дает разную степень шероховатости готового отверстия. Инструмент, предназначенный для сверления центрированных отверстий, делают из твердых сплавов стали, обладающих быстрорежущими характеристиками.

В соответствии с нормативами ГОСТа твердость изделия по Роквеллу в зависимости от диаметра выглядит следующим образом:

  • диаметр до 3,15 мм – обладает твердостью 62-65 HRC;
  • диаметр более 3,15 мм – обладает твердостью 63-66 HRC.

При изготовлении центровочного сверла допустимы небольшие отклонения в его диаметре. Эти показатели также регламентированы государственным стандартом:

  • диаметры до 0,8 мм могут иметь погрешность в большую сторону на 0,05 мм;
  • диаметры от 0,8 до 2,5 мм могут иметь погрешность до 0,1 мм;
  • диаметры от 2,5 до 5 мм могут иметь погрешность до 0,12 мм;
  • диаметры более 5 мм могут иметь погрешность на 0,15 мм.

Стандартами ГОСТа регламентируется также и внешний вид сверлильного приспособления. На поверхности инструмента не должно быть трещин и сколов, следов чернения или оксидов. Цвета оксидов могут проявлять себя в области канавок сверла, не выходя за пределы точильной окружности.

Принципы выбора

Строительные рынки, магазины представляют покупателям огромный выбор оснастки для электроинструментов, промышленного оборудования. Однако прежде чем покупать инструмент, необходимо ознакомиться с его характеристиками, изучить производителей.

Центровочное сверло

Производители

На качество и стоимость сверл влияет известность производителя. Чтобы подобрать наиболее надёжный, качественный инструмент, можно проконсультироваться с другими людьми. После анализа строительных форумов, отзывов, оставленных на торговых площадках, можно выделить оптимального производителя. Это компания Dormer. Покупатели выделяют производительность, точность, надёжность, долговечность продукции от этой компании. Фирма изготавливает сверла из быстрорежущей стали, проводя дополнительную термическую обработку. Чтобы оснастка выдерживала воздействие температур, производитель добавляет в состав кобальт. Этого компонента может быть до 5%.

Основные требования

Помимо выбора компании, которая изготавливает инструменты, при выборе оснастки следует учитывать ряд требований к сверлам:

  1. Изготавливаться профессиональные модели должны только из быстрорежущей стали. Дополнительными компонентами могут быть ванадий, кобальт.
  2. На поверхности стали не должно быть сколов, побежалостей, изменений цвета, неровностей, трещин.

Для оснастки допускаются отклонения по размерам. Например, модель диаметром до 0.8 мм может иметь погрешность +/- 0,05 мм. Конструкции диаметром до 5 мм может иметь отклонения +/- 0,15 мм.

Использование в домашних условиях

Несмотря на то, что сверла центровочного типа являются профессиональными, многие домашние умельцы нашли им успешное применение. Большой популярностью такие сверла пользуются у радиолюбителей, которым часто приходиться сверлить отверстия небольшого диаметра в печатных платах. Обладая за счет особенностей своей конструкции высокой жесткостью, сверла центровочного типа в таких ситуациях более предпочтительны, чем стандартный сверлильный инструмент небольшого диаметра.

Сверление отверстий в печатной плате

Одной из операций, которую успешно выполняют при помощи центровочного инструмента, является высверливание шурупов или винтов, которые невозможно выкрутить обычной отверткой. При помощи центровочного инструмента головки таких неподдающихся крепежных элементов просто высверливаются, после чего их можно легко выкрутить. Проще всего такая задача решается, если необходимо высверлить головку винта или шурупа, на которой выполнены прорези для отверток крестового типа. Если же речь идет о головке с прорезями под прямую отвертку, то ее необходимо предварительно накернить, чтобы обозначить точное место захода сверла.

Центровочное сверло с винтовой заточкой и хвостовиком под конус Морзе

Любому домашнему умельцу не составит труда приобрести центровочный инструмент любого диаметра. В свободной продаже сегодня находится большой ассортимент сверл, включающий как отечественные, так и зарубежные торговые марки.

Если говорить о предпочтениях домашних мастеров, то в их среде, судя по отзывам и рекомендациям, большой популярностью пользуются сверла центровочного типа, выпускаемые под известной торговой маркой Dormer. Этот инструмент отличается высоким качеством исполнения, о чем можно судить даже по его фото, он надежен и долговечен в эксплуатации.

Центровочные сверла Dormer изготавливаются из быстрорежущей инструментальной стали HSS

Центровочный инструмент ТМ Дормер изготавливается из быстрорежущей стали и для обеспечения высокой твердости готового изделия подвергается специальной термической обработке. В результате таких технологических манипуляций получается инструмент, которым можно без труда сверлить очень твердые металлы, в том числе и нержавеющую сталь.

В металл, из которого изготавливаются центровочные сверла Дормер, производитель добавляет кобальт, что позволяет режущему инструменту сохранять свою первоначальную твердость даже при повышенных температурах обработки. Износостойкость продукции данной торговой марки также заслуживает похвалы.

Устройство, конструктивные особенности

Сверло центровое представляет собой изделие, состоящее из цилиндрической и конической частей. Изготовлено оно из цельного куска металла, у которого имеется одна или две рабочие части. Радиус режущего элемента у них может быть не более 0,4 мм и выше этой цифры, что сказывается на шероховатости полученной после операции сверления поверхности. Изделия различают по таким параметрам:

  • конструкции (одно- и двухсторонние);
  • материалу изготовления (сталь легированная, углеродистая, быстрорежущая, сплав);
  • типу (А, В, С и R);
  • рабочему диаметру (от 0,5 до 10 мм);
  • длине (от 21 до 108 мм);
  • посадочному диаметру (от 3,15 до 31,5 мм);
  • длине рабочей части (от 1,0 до 9,2 мм);
  • твердости рабочей части (от 63 до 66 HRC).

Сверла центровочные подбирают, исходя из указанной классификации и требований, которые предъявляются в конструкторских чертежах к центровочному отверстию.

Комбинированное сверло центровочное изготавливают 4 типов. Это определяет область их применения. Типы А и В используют для получения центровых отверстий под углом 60°, причем в первом случае отсутствует предохранительный конус, а во втором он есть, и его величина составляет 120°. Сверлами типа С высверливают центровые отверстия под углом 75° без предохранительного конуса, а типом R – отверстия с образующей дугообразного типа. Режущий инструмент сверлит строго перпендикулярно поверхности с высочайшей точностью, при этом при выполнении операции скольжение по поверхности исключается.

Рекомендации по выбору центровочного сверла

Универсальных центровочных сверл нет. Сверло центровочное нужно выбирать, руководствуясь рядом факторов.

Перечислим их:

  • Во-первых, нужно учитывать материал, с которым будет вестись работа, а также диаметр и длину рабочей части, материал сверла, конусность и тип центровочного отверстия.
  • Во-вторых, если планируется сделать центрирование детали до того, как сверлить ее, центрирующее сверло нужно подбирать меньшим по диаметру, чем будет размер отверстия после окончательного сверления. И наоборот, если нужно высверлить засевший намертво шуруп, который никак не поддается отвертке, то сверло нужно подбирать аналогичного диаметр (или больше) шурупа, который необходимо высверлить.
  • Многие люди применяют центровочные сверла, чтобы высверлить отверстия под резьбу. При этом нужно подбирать диаметр сверла так, чтобы он был меньше диаметра резьбы. В противном случае ее попросту не получится нарезать.
  • Нужно еще учитывать требования к шероховатости стенок отверстия, поскольку центровочные сверла выпускаются в двух видах исполнения.

Параметры выбора сверла по ГОСТ

Просмотрев ГОСТ на сверло самоцентрирующееся, становится очевидным, что нужно обращать внимание на ряд характеристик, таких как:

  1. Внешний вид. Все просто: на инструменте никогда не должно быть царапин, вмятин или любых заметных внешне механических дефектов.
  2. Точность. Внимательно смотрим на этот показатель, ведь именно от него зависит то, какими будут допуски отклонений диаметра просверленного отверстий. К примеру, если диаметр рабочей области центровочного сверла меньше 8 миллиметров, то отклонение не должно составлять выше 0,05 миллиметра.
  3. Твердость. При отклонении данного параметра сверло прослужит недолго. Если он низкий, то сверло не будет достаточно стойким при эксплуатации, а если он слишком высокий, то сверло будет хрупким. Твердость должна составлять от 63 до 66 HRC, согласно шкалы твердости Роквелла.
  4. Длина. Данный параметр отвечает за производительность сверла. Его нужно подбирать, исходя из длины обрабатываемой детали.
