Чертеж пружины сжатия, растяжения, кручения

Основные обозначения

В сварных конструкциях используются материалы разной толщины, размеров и форм, кроме того, детали могут иметь различное расположение по отношению друг к другу. Обозначение сварочного шва на чертеже напрямую зависит от взаимного расположения сварных элементов конструкции. Установлено всего 5 типов соединений (согласно ГОСТ 5264 и ГОСТ 14771):

— «С» стыковочное;

— «С» торцевое;

— «У» угловое;

— «Н» нахлестное;

— «Т» тавровое.

Стыковой на чертеже представляет собой соединение элементов, которые располагаются на одной поверхности или плоскости. Процесс сварки деталей происходит по смежным торцевым сторонам.

Торцевое соединение «С» представляет собой сваривание элементов по торцевым сторонам деталей, у которых боковые поверхности находятся вместе. Данный метод используется при сварке деталей из тонкого металла, для того, чтобы исключить возможность прожога. Обозначение сварочных швов на чертежах одинаковыми буквами, например, стыковочное и торцевое, должно иметь пояснение, касающееся конкретного типа используемого сварочного шва.

Обозначение сварочных швов на чертежах большой буквой Н при сварке нахлестным методом. При сварке детали расположены на параллельных линиях таким образом, что один элемент частично перекрывает другой.

Т – это обозначение на чертежах таврового сварного шва. Торцевая часть одной детали соединяется с торцевой частью другой детали под определенным углом (может быть и 90 градусов).

Последний тип «У» — угловой, представляет собой шов, который получается в результате расположения свариваемых элементов под прямым, острым или тупым углом по отношению друг к другу. Сварочный шов на чертеже, вне зависимости от того, какой именно тип сварки использовался, может быть обозначен, как видимый или невидимый.

Особенности указания швов на чертеже

Если чертеж имеет швы, которые были выполнены по одним и тем же стандартам, то сварочные чертежи, обозначения будут иметь одни и те же, но это следует указать в технических требованиях данного чертежа.

На чертежах одинаковые швы могут быть пронумерованы, но только в том случае, если все швы идентичны друг другу и имеют одностороннее изображение, например, только с лицевой или с обратной стороны. Если шов не имеет никакого обозначения, на чертеже он должен быть отмечен как линия – выноска, не имеющая полок.

Обозначение сварочного шва на чертеже симметричного изделия должно представлять собой линии – выноски, а сами швы должны быть изображены только на какой-то одной из симметричных частей изделия. Но это возможно только в случае, если присутствует ось симметрии.

Пример №1

На картинке выше вы видите стыковой шов, у которого одна кромка имеет криволинейный скос. Само соединение двустороннее, сделано методом ручной дуговой сварки. С обеих сторон нет усиления. С лицевой стороны шероховатость шва равна Rz 20 мкм, а с оборотной —Rz 80 мкм.

Пример №2

Здесь вы можете видеть, что шов угловой и двусторонний, у него нет ни скосов, ни кромок. Это соединение выполнено автоматической сваркой и с использованием флюса.

Пример №3

Тут у нас снова стыковой шов, но уже без скосов или кромок. Соединение одностороннее, с подкладкой. Выполнен шов с использованием нагретого газа и сварочной проволоки.

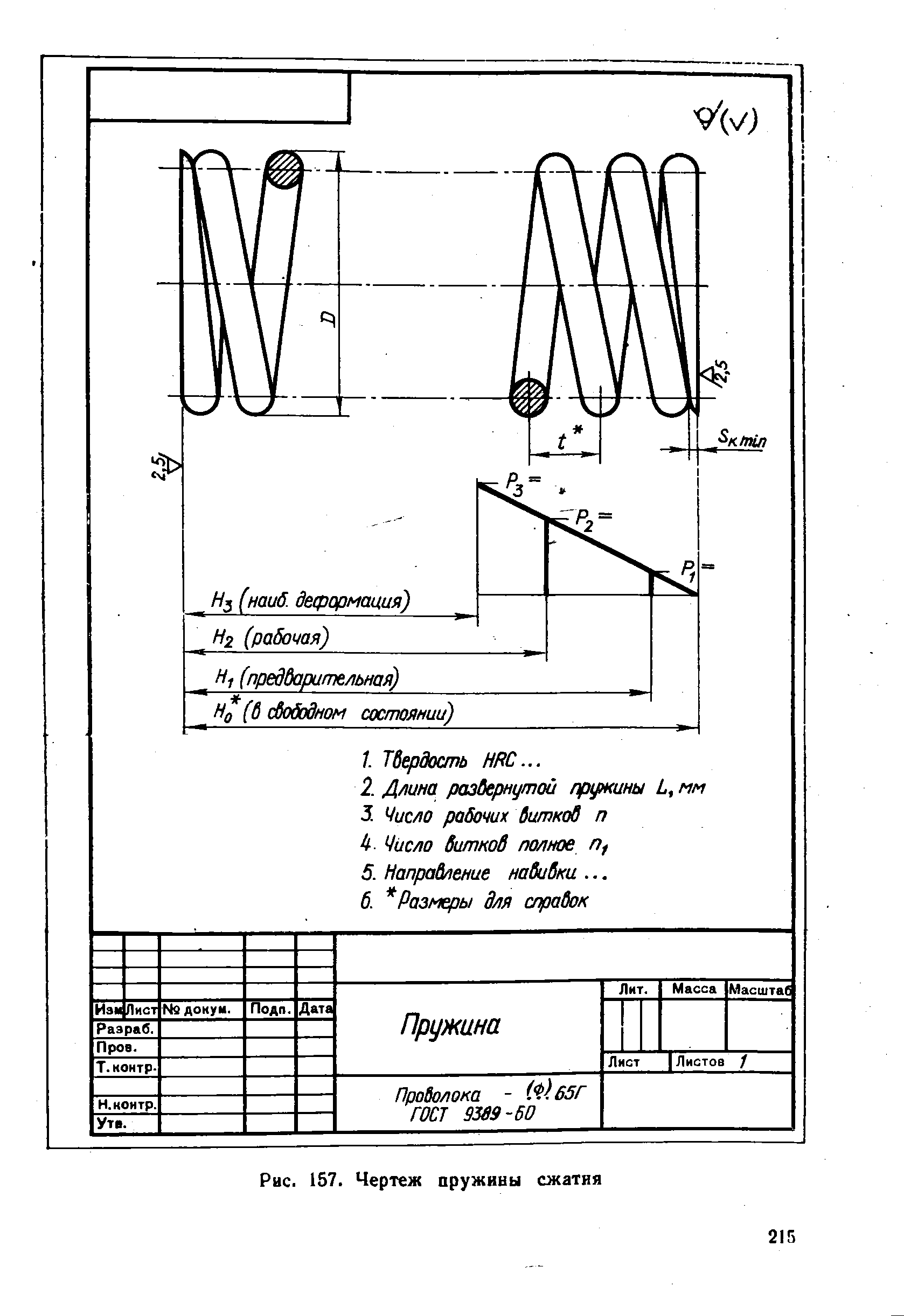

Чертеж пружины сжатия

Довольно большое распространение получили именно варианты исполнения, рассчитанные на сжатие. Они применяются при создании самых различных механизмов, и при этом характеризуются своими определенными особенностями. Рассматривая чертеж пружины сжатия отметим следующие моменты:

1. В случае, когда деталь имеет более 4 витков, проводится вычерчивание только 1-2 витка с обеих сторон.
2. Из-за большой длины все кольца не изображаются. Однако, последние отображаются прерывистой линией и создается осевая.
3. Если при изготовлении изделия применяется проволока, которая имеет толщину не более 2 мм, то она отображается линиями толщиной от 0,6-1,5 мм.

Не стоит забывать о том, что на документе должны отображаться и все размеры. Наиболее важными можно назвать:

1. Диаметр применяемой проволоки. Он может варьировать в достаточно большом диапазоне.
2. Шаг расположения колец. Еще один определяющий параметр, который должен учитываться.
3. Средний диаметр, а также внутренний и наружный. Они определяют основные габариты.
4. Длина изделия в свободном состоянии. Свободным состоянием считается то, когда на деталь не оказывается нагрузка.

В целом можно сказать, что поставленная задача по отображению детали довольно сложна в исполнении.

Чего делать нельзя: 9 запретов

В требованиях к текстовым документам содержится ряд запретов. Например, требования единой системы конструкторской документации (ЕСКД 2020) года запрещают:

1. Указывать индексы стандартов без обозначения присвоенного им регистрационного номера.
2. Писать математические знаки без числового сопровождения.
3. Ставить знак минус для обозначения отрицательных чисел.
4. Перечеркивать круг в качестве обозначения диаметра.

В самом тексте недопустимо применять:

1. Сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе.
2. Обороты разговорной речи, техницизмы, профессионализмы.
3. Для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), иностранные слова и термины при наличии равнозначных слов и терминов в русском языке.
4. Произвольные словообразования.

К физическим величинам тоже есть требования:

1. Нельзя сокращать обозначения единиц физических величин (если они употребляются без цифр, за исключением единиц физических величин в заголовках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки).

Отклонение от обязательных требований не допускается, в соответствии с действующими правилами следует оформлять любой элемент текста.

Как нарисовать пружину?

Единого и многофункционального алгоритма по отображению рассматриваемого изделия фактически нет. Собственно поэтому нарисовать пружину можно при использовании самых разных вариантов. По мимо этого, есть единая конструкторская документации ЕСКД чертежа. Алгоритм действий следующий:

1. Изображается ось. Установленные нормы формируют то, что ось отображается штрихпунктирной линией.
2. Определяются важные параметры. Примером можно назвать шаг между отдельными виточками, а еще диаметр используемой проволки.
3. Проходит отображение кругов с конкретным шагом. Для этого проходит нанесение осей, расстояние которых устанавливается шагом, а еще диаметром витков. С самого начала проходит изображение кругов тонкой линией.
4. Круги между собой соединяются линиями. Благодаря этому проходит формирование весомой части. В месте скрещивания витков линии наносятся штрихами.
5. Второй шаг состоит в обрыве центральной части в случае приличной длины детали в свободном состоянии.
6. Дальше проходит нанесение ключевых размеров. Как раньше было отмечено, это длина в свободном состоянии, усредненный, самый маленький и самый большой диаметр витков, диаметр используемой проволки во время изготовления, шаг и некоторые прочие параметры. Необходимо учесть, что если для отображения всех размеров недостаточно свободного пространства, то они заносятся в специализированную таблицу.

Изображение пружин на чертежах учитывает создание неограниченного количества добавочных линий, которые нужны для точного позиционирования важных элементов. Таким образом также отображается подвеска кабеля некоторые остальные механизмы.

Напоследок напомним, что сегодня изобразить эскиз можно ручным способом или при использовании специализированных программ. Очень часто в наши дни применяют собственно специализированное ПО. Связывают это с тем, что электронный вид изделия легче всего передать и поправить. По мимо этого, во время использования программы можно увеличить точность готового результата и сделать быстрее сам процесс.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Изготовление

Производство пружин кручения требует специального оборудования, тщательных расчётов. Для получения качественного результата используют уже готовые типовые проекты или создают новые, в соответствии с индивидуальными критериями заказчика. Изготовление пружины – несложный процесс, при условии заранее разработанных проектов, наличия чертежей и современного оборудования на производстве. Все операции на сегодняшний день автоматизированы и практически не требуют постоянного контроля со стороны операторов.

После производства первой партии продукцию обязательно тестируют на соответствие заявленным свойствам и общим стандартам для этого типа продукции и только после этого готовый заказ отгружают клиенту.

Для производства пружин используют нержавеющую и стальную проволоку, легированную сталь, различные высокотемпературные и коррозионностойкие сплавы.

Чертеж пружины растяжения

Деталь, которая предназначена для растяжения, характеризуется своими определенными особенностями. Она также встречается довольно часто, однако особые свойства также отражаются на схематическом отображении. Рассматриваемые пружины растяжения изображаются следующим образом:

В свободном состоянии все витки находятся рядом, зазора нет. Этот момент во многом определяет сложности при отображении изделия.
Шаг в рассматриваемом случае равен ширине проволоки.
Все витки, кроме крайних, которые предназначены для зацепления, при эксплуатации находятся в работе.
На документе изображаются в развернутом виде кольца зацепа

Они являются важной частью механизма растяжения, предназначены для фиксации.

Как и в предыдущем случае, в рассматриваемом проводится отображение основных размеров кроме шага. Примером можно назвать наружный и внутренний диаметр, а также длину в свободном состоянии.

Как оформлять документацию: 4 способа

Документы можно подготовить как в электронном, так и в рукописном виде. Для каждого варианта есть свои ГОСТы.

1. Машинописным способом в соответствии с ГОСТ 13.1.002-2003. Межгосударственный стандарт. Репрография. Микрография. Документы для микрофильмирования. Общие требования и нормы (введен в действие Постановлением Госстандарта России от 26.02.2004 № 63-ст).
2. Рукописным методом, используя положения ГОСТ 2.304-81. Межгосударственный стандарт. Единая система конструкторской документации. Шрифты чертежные (утверждён Постановлением Госстандарта СССР от 28.03.1981 № 1562).
3. Применяя ЭВМ, согласно ГОСТ 2.004-88. Межгосударственный стандарт. Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ (утверждён Постановлением Госстандарта СССР от 28.11.1988 № 3843).
4. На электронных носителях информации.

Обратите внимание, что текстовые документы электронных (ТДЭ), согласно правилам, допускается готовить с использованием стандартизованных информационных моделей программ. Данные будут либо сгенерированы автоматически с помощью специализированных программных средств из заранее подготовленных фрагментов, либо набираются вручную.

ЧЕРТЕЖИ ПРУЖИН

Пружины применяются в технике для соз­дания определенных усилий в заданном направ­лении. На рис. 545, 546. 549 показаны примеры применения пружин в различных устройствах. Цилиндрическая винтовая пружина сжатия 5 (рис. 545, а), поджатая резьбовой втулкой 3, оказывает на клапан 2 усилие, прижимая его резиновой прокладкой 4 к торцу цилиндри­ческого выступа корпуса 1 и перекрывая доступ рабочей среды.

На рис. 545, б показана пластинчатая пружи­на изгиба 1, удерживающая собачку 2 в задан­ном положении, препятствующем повороту храпового колеса 3 против часовой стрелки. В этих случаях для перемещения детали 3 в направлении, указанном стрелкой, необходимо приложить усилие, превышающее давление пружины.

Правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401—68 (СТ СЭВ 285—76, СТ СЭВ 1185—78). Рассмот­рим основные правила выполнения чертежей пружин на примере изображения цилиндричес­ких винтовых пружин сжатия, как наиболее часто применяемых.

Пружины на чертежах вычерчивают условно. На изображениях цилиндрических винтовых пружин участки синусоид, в которые проеци­руются витки пружины, заменяют параллель­ными прямыми линиями, касательными к сече­ниям витков (рис. 546, 548). На сборочных чер­тежах и чертежах общих видов допускается изображать пружину сечениями витков (рис. 547). При этом контуры деталей, находящихся за пружиной, изображают видимыми лишь до центровых линий сечений витков.

п₁n

₄а).d

Проведя касательные к окружности, полу­чают изображение пружины в разрезе, т. е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изобра­жения передних половин витков также прово­дят касательные к окружностям, но с подъемом вправо. Для построения передней .четверти опорного витка касательную к полуокружности проводят так, чтобы она одновременно касалась левой окружности в нижней ее части (рис. 548,6).

Если на чертеже диаметр сечения проволоки или толщина заготовки, из которой изготовлена пружина, равны или меньше 2 мм, то пружину изображают линиями толщиной 0,6. 1,5 мм (рис. 549).

На рабочих чертежах изображения винто­вых пружин располагают так, чтобы ось имела горизонтальное положение. Пружины изобра­жают с правой навивкой, а действительное на­правление навивки указывают в технических требованиях. Для пружин с контролируемыми силовыми параметрами на чертеже выполняют диаграмму механической характеристики пру­жины, показывая зависимость между нагрузкой на пружину (р₁, р₂, р₃) и ее деформацией (H, Н₂и Hз). Пример выполнения рабочего чертежа пружины приведен на рис. 550. На учебных чертежах диаграмму не вычерчивают.

Длину L развернутой пружины определяют по

формуле

D_cpcr

Пружины, пружины на заказ от производителя

В наше время заказать изготовление пружин или изделий из проволоки не составляет труда, однако стоит учесть наличие у Вас чертежа пружины, которая Вам необходима, ведь именно чертеж пружины гарант того, что Вы получите именно то изделие, которое ожидаете получить.

На чертежах отображаются все технические параметры пружины:

— Геометрические размеры с указанием допусков — Показатели силовой диаграммы — Наличие торцовки (шлифовки опорных витков) — Количество витков общее и рабочее — Наличие и тип гальванического покрытия — Марка стали — Напряжения — Условия термообработки — Длина развернутой пружины — Направление навивки — Способы маркировки — Способы упаковки — Точный вес пружины — Дополнительные тех. условия

Наше предприятие предлагает услуги по проектированию и составлению чертежей пружин, которые работают на сжатие, растяжение, кручение, изделия из проволоки, тарельчатые пружины, фасонные изделия из проволоки и ленты.

Специалисты нашего технического отдела подготовят чертежи в соответствии со всеми ГОСТ-ами и принятыми стандартами.

От Вас необходимы лишь исходные данные:

— Тип пружины — Геометрические размеры пружины или посадочного места в узле, где она будет работать — Ориентировочнаяциклика и нагрузки — Условия при которых предстоит работать пружине (температурный режим, влажность, агрессивность среды и т.д.) — Пожелания к декоративным свойствам изделия

Средняя стоимость данной услуги: от 1000 до 3000 рублей. При условии размещения дальнейшего изготовления изделия на нашем заводе — чертеж проектируется бесплатно и предоставляется по первому требованию (после оплаты счета).

Чертеж пружины растяжения

Деталь, которая предназначена для растяжения, характеризуется своими определенными особенностями. Она также встречается довольно часто, однако особые свойства также отражаются на схематическом отображении. Рассматриваемые пружины растяжения изображаются следующим образом:

В свободном состоянии все витки находятся рядом, зазора нет. Этот момент во многом определяет сложности при отображении изделия.
Шаг в рассматриваемом случае равен ширине проволоки.
Все витки, кроме крайних, которые предназначены для зацепления, при эксплуатации находятся в работе.
На документе изображаются в развернутом виде кольца зацепа

Они являются важной частью механизма растяжения, предназначены для фиксации.

Как и в предыдущем случае, в рассматриваемом проводится отображение основных размеров кроме шага. Примером можно назвать наружный и внутренний диаметр, а также длину в свободном состоянии.

Чертеж пружины сжатия

Довольно большое распространение получили именно варианты исполнения, рассчитанные на сжатие. Они применяются при создании самых различных механизмов, и при этом характеризуются своими определенными особенностями. Рассматривая чертеж пружины сжатия отметим следующие моменты:

1. В случае, когда деталь имеет более 4 витков, проводится вычерчивание только 1-2 витка с обеих сторон.
2. Из-за большой длины все кольца не изображаются. Однако, последние отображаются прерывистой линией и создается осевая.
3. Если при изготовлении изделия применяется проволока, которая имеет толщину не более 2 мм, то она отображается линиями толщиной от 0,6-1,5 мм.

Не стоит забывать о том, что на документе должны отображаться и все размеры. Наиболее важными можно назвать:

1. Диаметр применяемой проволоки. Он может варьировать в достаточно большом диапазоне.
2. Шаг расположения колец. Еще один определяющий параметр, который должен учитываться.
3. Средний диаметр, а также внутренний и наружный. Они определяют основные габариты.
4. Длина изделия в свободном состоянии. Свободным состоянием считается то, когда на деталь не оказывается нагрузка.

В целом можно сказать, что поставленная задача по отображению детали довольно сложна в исполнении.

Расчёт

При изготовлении пружин первым делом производят расчёт. Если сделать вычисления неверно, элемент не будет справляться с нагрузкой или преждевременно выйдет из строя.

Для расчёта используют следующие значения:

1. наибольший крутящий момент;
2. угол закручивания;
3. диаметр проволоки и пружины;
4. прочность материала – номинальная и предельная.

Самостоятельный расчёт пружин кручения, если вы не инженер, проводить не стоит – слишком велика вероятность ошибки. Но для облегчения расчётных работ на вебсайтах можно найти специальные калькуляторы.

Чаще всего для изготовления пружин используют типовые проекты, чертежи для которых уже имеются, но, если необходимо сделать партию по индивидуальному заказу, в дело вступают специалисты и разрабатывают новую документацию.

Чертёж пружины кручения включает в себя следующую информацию:

• направление навивки (в технических требованиях);
• зависимость нагрузки от деформации и наоборот;
• величину твёрдости (для изделий с дальнейшей термической обработкой).

Если количество витков более 4, то возможно неполное их отображение на чертежах, вся необходимая информация в сопровождающей документации и технических требованиях.

Чертеж пружины растяжения

Деталь, которая предназначена для растяжения, характеризуется своими определенными особенностями. Она также встречается довольно часто, однако особые свойства также отражаются на схематическом отображении. Рассматриваемые пружины растяжения изображаются следующим образом:

В свободном состоянии все витки находятся рядом, зазора нет. Этот момент во многом определяет сложности при отображении изделия.
Шаг в рассматриваемом случае равен ширине проволоки.
Все витки, кроме крайних, которые предназначены для зацепления, при эксплуатации находятся в работе.
На документе изображаются в развернутом виде кольца зацепа

Они являются важной частью механизма растяжения, предназначены для фиксации.

Как и в предыдущем случае, в рассматриваемом проводится отображение основных размеров кроме шага. Примером можно назвать наружный и внутренний диаметр, а также длину в свободном состоянии.

Виды пружин и их обозначение на чертежах

Выделяют довольно большое количество различных видов детали, ни по-разному отображаются на документе. Распространение получили следующие:

1. Винтовые наиболее известный тип, который применяется на сегодняшний день при создании самых различных устройств. Примером можно назвать автомобильную подвеску. Подобный вариант исполнения выполняется в цилиндрическом и коническом виде. Такой чертеж пружины весьма распространен, может отображаться в упрощенном и другом варианте.
2. Торсионные варианты исполнения напоминают предыдущий, однако при этом могут работать одновременно на кручение и изгиб. Этот тип детали применяется при создании подвески тяжелых автомобилей, измерительных и многих других приборов. На документе этот вариант изображается несколько иначе, все зависит от конкретной разновидности.
3. Спиральные применяются при создании самых различных механизмов, к примеру, наручных часов. Ключевая особенность заключается в том, что проволока определенного диаметра накручивается по спирали. Распространение изделие можно связать с возможностью накопления и сохранения потенциальной энергии.
4. Тарельчатые лишь от части напоминают классический вариант исполнения, но применяются довольно часто. Они представлены несколькими дисками, которые расположены между собой. Главное преимущество этого предложения заключается в несущественной деформации конструкции при воздействии большого усилия. Чаще всего тарельчатые применяются при создании предохранительных клапанов и
5. Могут применяться и волновые конструкции, которые характеризуются своими определенными ключевыми особенностями. Примером можно назвать то, что витки имеют сильное искривление, за счет чего существенно снижается габариты устройства.

Классификация также проводится по предназначению изделия. Выделяют следующие основные группы:

1. Растяжения. В этом случае соседние кольца находятся без зазора относительно друг друга.
2. Сжатия. При изготовлении оставляется определенный зазор, который позволяет сближать оба последних кольца относительно друг друга.
3. Кручения и изгиба.

Многие варианты исполнения отображаются на документе с учетом установленных стандартов. При этом не стоит забывать о том, что различные детали характеризуются своими определенными эксплуатационными характеристиками.

Отображение параметров в техническом плане пружины на чертеже

Провести обозначение на чертеже можно при использовании самых разных вариантов. Принципиальным моментом назовем то, что используемые нормы указываются в ГОСТ 2.401-68. Используемая схема и установленные нормы формируют такие моменты:

1. Все типы изделий должны отображаться исключительно в освобожденном состоянии. Оно отличается тем, что на проволоку не оказывается давления со стороны окружающей среды.
2. Необходимо учесть, что для всех изделий проходит создание добавочной записки, в которой указываются все главные технологичные характерности.

Выделяют довольно очень много самых разных параметров, имеющие приоритетное значение. Примером можно назвать кол-во витков, показатель жесткости и многое иное.

https://youtube.com/watch?v=QknIVown1c8

Как начертить пружину?

Единого и универсального алгоритма по отображению рассматриваемого изделия практически нет. Именно поэтому начертить пружину можно при применении самых различных способов. Кроме этого, есть единая конструкторская документации ЕСКД чертежа. Алгоритм действий следующий:

1. Изображается ось. Установленные нормы определяют то, что ось отображается штрихпунктирной линией.
2. Определяются основные параметры. Примером можно назвать шаг между отдельными витками, а также диаметр применяемой проволоки.
3. Проводится отображение кругов с определенным шагом. Для этого проводится нанесение осей, расстояние которых определяется шагом, а также диаметром витков. Изначально проводится изображение кругов тонкой линией.
4. Круги соединяются между собой линиями. За счет этого проводится формирование основной части. В месте скрещивания витков линии наносятся штрихами.
5. Следующий шаг заключается в обрыве центральной части в случае большой длины детали в свободном состоянии.
6. Далее проводится нанесение основных размеров. Как ранее было отмечено, это длина в свободном состоянии, средний, минимальный и максимальный диаметр витков, диаметр применяемой проволоки при изготовлении, шаг и некоторые другие параметры. Стоит учитывать, что если для отображения всех размеров недостаточно свободного места, то они заносятся в специальную таблицу.

Изображение пружин на чертежах предусматривает создание довольно большого количества вспомогательных линий, которые требуются для точного позиционирования основных элементов. Подобным образом также отображается подвеска кабеля некоторые другие механизмы.

В заключение отметим, что сегодня изобразить эскиз можно вручную или при применении специальных программ. Чаще всего в последнее время используют именно специальное программное обеспечение. Это связано с тем, что электронный вид изделия проще всего передать и исправить. Кроме этого, при использовании программы можно повысить точность готового результата и ускорить сам процесс.

ЧЕРТЕЖИ ПРУЖИН

Пружины применяются в технике для соз­дания определенных усилий в заданном направ­лении. На рис. 545, 546. 549 показаны примеры применения пружин в различных устройствах. Цилиндрическая винтовая пружина сжатия 5

(рис. 545, а), поджатая резьбовой втулкой3, оказывает на клапан2 усилие, прижимая его резиновой прокладкой4 к торцу цилиндри­ческого выступа корпуса 1 и перекрывая доступ рабочей среды.

На рис. 545, б показана пластинчатая пружи­на изгиба 1, удерживающая собачку 2

в задан­ном положении, препятствующем повороту храпового колеса3 против часовой стрелки. В этих случаях для перемещения детали3 в направлении, указанном стрелкой, необходимо приложить усилие, превышающее давление пружины.

Правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401—68 (СТ СЭВ 285—76, СТ СЭВ 1185—78). Рассмот­рим основные правила выполнения чертежей пружин на примере изображения цилиндричес­ких винтовых пружин сжатия, как наиболее часто применяемых.

Пружины на чертежах вычерчивают условно. На изображениях цилиндрических винтовых пружин участки синусоид, в которые проеци­руются витки пружины, заменяют параллель­ными прямыми линиями, касательными к сече­ниям витков (рис. 546, 548). На сборочных чер­тежах и чертежах общих видов допускается изображать пружину сечениями витков (рис. 547). При этом контуры деталей, находящихся за пружиной, изображают видимыми лишь до центровых линий сечений витков.

Если пружина имеет более четырех витков, то с каждого конца пружины изображают лишь один- два витка, не считая опорных, и через центры сечений витков проводят осевые линии по всей длине пружины (см. рис. 545, а).

Чтобы получить на пружине плоские опорные поверхности, крайние витки пружины поджи­мают (примерно на три четверти витка и пришлифовывают. Поджатые витки пружины не считают рабочими. Поэтому полное число вит­ков п1

равно числу рабочих витковn +1,5.

На рис. 548 показано изображение пружины, у которой поджато и прошлифовано 3/4 витка. Здесь изображен один из опорных витков и два рабочих витка. Построение начинают с проведе­ния осевых линий, проходящих через центры сечений витков пружины (рис. 548, а).

Затем на левой осевой линии проводят окружность, диа­метрd которой равен диаметру проволоки, из которой изготовлена пружина. Окружность в данном случае касается горизонтальной пря­мой, на которую опирается пружина. Далее проводят полуокружность из центра, располо­женного в пересечении правой оси с той же горизонтальной прямой. Для построения каж­дого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка — будет располагаться напротив середины расстояния между витка­ми, построенными слева.

Проведя касательные к окружности, полу­чают изображение пружины в разрезе, т. е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изобра­жения передних половин витков также прово­дят касательные к окружностям, но с подъемом вправо. Для построения передней .четверти опорного витка касательную к полуокружности проводят так, чтобы она одновременно касалась левой окружности в нижней ее части (рис. 548,6).

Если на чертеже диаметр сечения проволоки или толщина заготовки, из которой изготовлена пружина, равны или меньше 2 мм, то пружину изображают линиями толщиной 0,6…1,5 мм (рис. 549).

На рабочих чертежах изображения винто­вых пружин располагают так, чтобы ось имела горизонтальное положение. Пружины изобра­жают с правой навивкой, а действительное на­правление навивки указывают в технических требованиях. Для пружин с контролируемыми силовыми параметрами на чертеже выполняют диаграмму механической характеристики пру­жины, показывая зависимость между нагрузкой на пружину (р1

,р2, р3 ) и ее деформацией(H0, Н2 иHз) . Пример выполнения рабочего чертежа пружины приведен на рис. 550. На учебных чертежах диаграмму не вычерчивают.

Длину L

развернутой пружины определяют по

формуле , где Dcp

— сред­ний диаметр пружины. Какой из диаметров пружины следует указывать в технических тре­бованиях (диаметр стержня Dc или диаметр гильзы Dr), решают в зависимости от того, ка­кой из этих, размеров является контролиру­емым.

Виды пружин и их обозначение на чертежах

Выделяют довольно большое количество различных видов детали, ни по-разному отображаются на документе. Распространение получили следующие:

1. Винтовые наиболее известный тип, который применяется на сегодняшний день при создании самых различных устройств. Примером можно назвать автомобильную подвеску. Подобный вариант исполнения выполняется в цилиндрическом и коническом виде. Такой чертеж пружины весьма распространен, может отображаться в упрощенном и другом варианте.
2. Торсионные варианты исполнения напоминают предыдущий, однако при этом могут работать одновременно на кручение и изгиб. Этот тип детали применяется при создании подвески тяжелых автомобилей, измерительных и многих других приборов. На документе этот вариант изображается несколько иначе, все зависит от конкретной разновидности.
3. Спиральные применяются при создании самых различных механизмов, к примеру, наручных часов. Ключевая особенность заключается в том, что проволока определенного диаметра накручивается по спирали. Распространение изделие можно связать с возможностью накопления и сохранения потенциальной энергии.
4. Тарельчатые лишь от части напоминают классический вариант исполнения, но применяются довольно часто. Они представлены несколькими дисками, которые расположены между собой. Главное преимущество этого предложения заключается в несущественной деформации конструкции при воздействии большого усилия. Чаще всего тарельчатые применяются при создании предохранительных клапанов и
5. Могут применяться и волновые конструкции, которые характеризуются своими определенными ключевыми особенностями. Примером можно назвать то, что витки имеют сильное искривление, за счет чего существенно снижается габариты устройства.

Классификация также проводится по предназначению изделия. Выделяют следующие основные группы:

1. Растяжения. В этом случае соседние кольца находятся без зазора относительно друг друга.
2. Сжатия. При изготовлении оставляется определенный зазор, который позволяет сближать оба последних кольца относительно друг друга.
3. Кручения и изгиба.

Многие варианты исполнения отображаются на документе с учетом установленных стандартов. При этом не стоит забывать о том, что различные детали характеризуются своими определенными эксплуатационными характеристиками.

Как начертить пружину?

Единого и универсального алгоритма по отображению рассматриваемого изделия практически нет. Именно поэтому начертить пружину можно при применении самых различных способов. Кроме этого, есть единая конструкторская документации ЕСКД чертежа. Алгоритм действий следующий:

1. Изображается ось. Установленные нормы определяют то, что ось отображается штрихпунктирной линией.
2. Определяются основные параметры. Примером можно назвать шаг между отдельными витками, а также диаметр применяемой проволоки.
3. Проводится отображение кругов с определенным шагом. Для этого проводится нанесение осей, расстояние которых определяется шагом, а также диаметром витков. Изначально проводится изображение кругов тонкой линией.
4. Круги соединяются между собой линиями. За счет этого проводится формирование основной части. В месте скрещивания витков линии наносятся штрихами.
5. Следующий шаг заключается в обрыве центральной части в случае большой длины детали в свободном состоянии.
6. Далее проводится нанесение основных размеров. Как ранее было отмечено, это длина в свободном состоянии, средний, минимальный и максимальный диаметр витков, диаметр применяемой проволоки при изготовлении, шаг и некоторые другие параметры. Стоит учитывать, что если для отображения всех размеров недостаточно свободного места, то они заносятся в специальную таблицу.

Изображение пружин на чертежах предусматривает создание довольно большого количества вспомогательных линий, которые требуются для точного позиционирования основных элементов. Подобным образом также отображается подвеска кабеля некоторые другие механизмы.

В заключение отметим, что сегодня изобразить эскиз можно вручную или при применении специальных программ. Чаще всего в последнее время используют именно специальное программное обеспечение. Это связано с тем, что электронный вид изделия проще всего передать и исправить. Кроме этого, при использовании программы можно повысить точность готового результата и ускорить сам процесс.
