Как выбрать двигатель для циркулярной пилы — самодельного станка

Введение

Станок состоит из трех основных конструктивных элементов:

  • основание;
  • распиловочный стол;
  • параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упораДостоинства и недостатки
Крепление в двух точках (спереди и сзади)Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного столаДостоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Торцевые пилы Интерскол

Наряду с зарубежными аналогами, не последнее место занимает строительный инструмент Интерскол. Это отечественный производитель, который уже входит в число мировых лидеров по производству электрической техники строительного характера. Техника очень надёжная, высокого качества и цена на неё доступная.

Чем же отличается данная продукция от аналогичной? Среди основных особенностей выделяются такие, как:

Купил дисковую пилу Интерскол в Леруа. Изначально брал, что подешевле. Надо было на даче пилить под угол доски для забора. Остался очень доволен и точностью угла и тем, что диск не рвёт, а делает очень красивые спилы. Уже больше года у меня этот станочек. Работаю им постоянно и для себя, что-то надо и подхалтурить.

Работали на объекте, а наша макита сломалась. Из начальства никого не было, поэтому купили сами на ближайшем рынке. Продавец очень хвалил. Так как другого ничего не было и выбирать было не из чего, то решили взять эту. Закончили весь объём работ с этой торцовкой. Ни разу не подвела. Может просто повезло. Хочется думать что наши всё же научились делать.

Самодельная циркулярная пила вещь на хозяйстве не настолько уж редчайшая и, непременно, нужная. Сделать ее конечно, имея только исходные способности работы по металлу, адаптированный под верстак стол и аккуратность.

Циркулярная пила самостоятельно имеет смысл, если у Вас уже конечно некий задел сведениям: кусочки железного уголка, профильной прямоугольной трубы и, в особенности, движок. Как еще его называют угловая дрель («болгарка»). Мотор есть вариант присмотреть б/у на «железном» рынке, там они не уникальность.

Ручная циркулярная пила своими силами намного проще выходит, если на хозяйстве уже конечно болгарка. Довольно внести всего два обычных усовершенствования: скользящий упор и осевую ручку.

Скользящий упор – два кусочка маленького железного уголка, расположенных по оба государства от рабочего органа: диска с зубьями, установленного заместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков необходимо закруглить снизу, чтоб не цеплялись за обрабатываемую деталь. Уголки необходимо соединить поперечными связями впереди и сзади. Для этой цели вам подходят болты с гайками, а подходящий зазор даст пакет шайб.

На корпус болгарки надеваем хомут из железной ленты; винтообразная стяжка хомута размещается снизу. К ней агрессивно крепится сложенная в два раза полоса жести или оцинковки с отверстием под задний болт скользящего упора. Таким макаром упор закрепляется сзади. Конечно хомут с задней стойкой упора выполнить как единое, увы толщина полосы металла одновременно обязана быть более 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, достигают схожих зазоров меж рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под маленькие болты (М3 – М5). Редуктор необходимо поначалу разобрать и найти по месту, где можно сверлить. Отверстия эти необходимы, чтоб прикрепить самодельную осевую ручку. С применением штатной боковой ручки болгарки сделать ровненький пропил будет тяжело даже на физическом уровне крепкому мужчине со стойкими трудовыми способностями.

Осевую ручку исполняем из железной трубки как еще его называют прута в облике направленного ввысь вперед рога или поперечной скобы шириной в ладонь с неким припасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим у них отверстия под крепежные болты. Если крепежные концы расплескать, ручка будет гнуться от усилий в свое время работы.

Если ручка в облике рога, далекий его конец расплескиваем в горизонтальной плоскости и сверлим в персональном компьютере отверстие под ось 4-6 мм с припасом, т.е. 6-10 мм. Если ручка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусочек прута иначе говоря трубки, а конец его расплескиваем и сверлим здесь отверстие, как обозначено выше. Очевидно, меж прутом и скобой будет достаточное для удобства работы расстояние – 100-150 мм.

Сейчас берем кусочек железного прута 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем типа петли, немного расплескиваем и отверстие досверливаем под фронтальный болт упора. Подбирая шайбы на фронтальном конце упора, добиваемся равномерной ширины зазора на всей его длине. При штанге 6 мм пригодятся, вероятнее всего, только две тонкие шайбы, по одной с каждой стороны.

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Конструкции самодельных станков

В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:

  • двигатель.
  • вал, с фуговальными ножами или простейший, без них.

Третий — станину (стол) несложно изготовить своими силами.

Такую станину можно без проблем сделать своими руками

Также необходимы дополнительные элементы:

  • пускатель, выключатель на электродвигатель;
  • электрический провод;
  • ремень привода;
  • шкивы на вал и двигатель.

Основные виды конструкций:

  1. Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
  2. Диск посажен на вал с ременной передачей.
  3. Вал простейший, только для диска.
  4. Вал с фуговальными ножами.

Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.

В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.

Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.

Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).

Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.

Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Читать также: Как отполировать металл в домашних условиях

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин

Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще. Во-первых, там всегда большой выбор торцовок

И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок

Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

  1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
  2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
  3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
  4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

Полезный совет!Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Из чего лучше сделать станину?

Учитывая, что при работе пила будет издавать достаточно ощутимую вибрацию, каркас лучше сделать из металла. Дерево быстро расшатается и конструкция потеряет начальную прочность.

Оптимально подойдет швеллер или уголки размера от 25×25 мм до 50×50мм. Более тонкие могут не выдержать весовой нагрузки, а толстые сделают конструкцию слишком увесистой, к тому же их сложнее соединять.

Рама должна легко выдерживать вес от 50 кг. В интернете Вы легко найдете чертежи самодельной станины. Выбирайте любой понравившейся вариант или сделайте сами.

Столешницу лучше сделать из твердого дерева толщиной 30-50 мм или листового металла. Так как крепится она болтами, на раме нужно предварительно сделать сквозные отверстия соответствующего диаметра. Лучше взять толстые болты с резьбой диаметром от 10 мм.

Для ровного распиливания можно сделать боковой упор параллельно размещению диска. Для этого подойдет деревянный брусок или металлический уголок. Фиксировать можно болтами, потому нужно сделать отверстия для нескольких позиций, чтобы регулировать ширину распиливаемого материала. Можно также зафиксировать обычными струбцинами.

Станина

Определившись с материалом и сконструировав раму, переходим к выбору двигателя.

Isolux

Isolux – известный интернет магазин, который много лет занимается продажей качественных инструментов. В наличие есть ручные инструменты, долговечные стройматериалы, теплоизоляция, отопление и надежная кровля. Клиент может отфильтровать товар по бренду, цене, мощности, патрону, длине кабеля и типу аккумулятора.

Популярностью среди покупателей пользуются строительные инструменты до 3000 рублей, оборудование марки DWT, Bosch и товары, произведенные в Германии. Каждая позиция в магазине имеет подробное описание с указанием характеристик (вес, страна производства, тип и размер), отзывы покупателей о товаре и достоверные фотографии.

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.

Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

  1. Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
  2. Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Популярное: Как выбрать циркулярную пилу для дома — анализ различных моделей

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

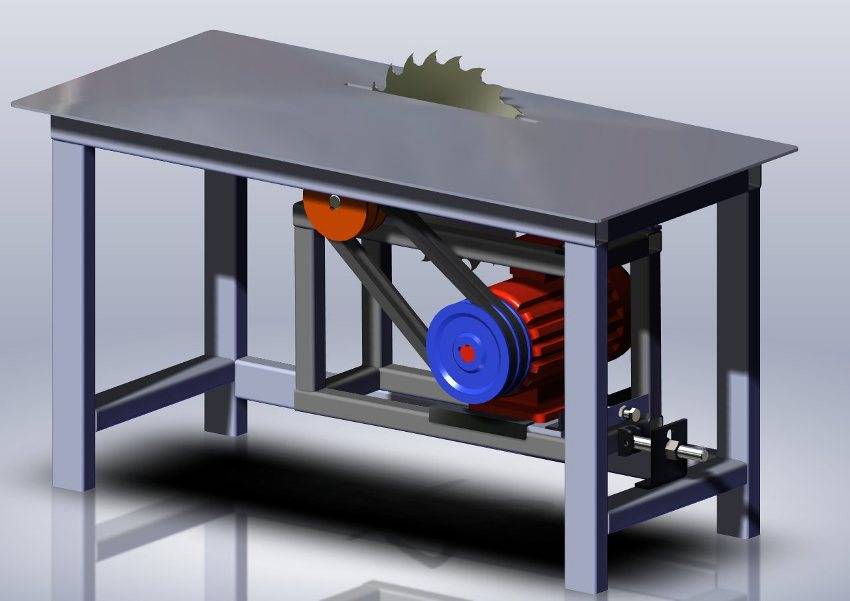

Схема устройства циркулярной пилы

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

  1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
  2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
  3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
  4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
  5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
  6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

  1. Один из проводов катушки соединяем с одним из проводов якоря.
  2. Другой подключаем к сети.
  3. Второй провод якоря подсоединяем к диммеру.
  4. Другой выход диммера подключаем к сети.
  5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

  1. Вал двигателя.
  2. Вал пилы.
  3. Ремень привода.
  4. Шкиф мотора от стиралки.
  5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

  1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
  2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
  3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

  1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
  2. Далее соедините четырьмя уголками одинаковой длины.
  3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
  4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
  5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Об элементах станины

Приспособления для циркулярной пилы различны. Основной является станина. Если мощность пилы незначительная (не более 1,2 кВт), такую станину несложно соорудить самостоятельно. На ее длину влияет длина материала, идущего на распил.

Для привода сгодится электрическая дрель «Бош», ее параметр – 0,85 кВт. Она монтируется под плитой особым кронштейном.

Точность и ровность среза лучше, когда заготовка целиком опирается на поверхность стола. А если стол будет обладать слишком большими параметрами, он заполнит всю рабочую зону. Здесь нужно среднее значение. Высота подбирается по своему росту, чтобы было удобнее работать.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

  • привод от ручной дисковой пилы;
  • станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

  • деревянные бруски;
  • лист OSB или фанеры;
  • крепежные метизы;
  • дрель с набором сверл;
  • ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

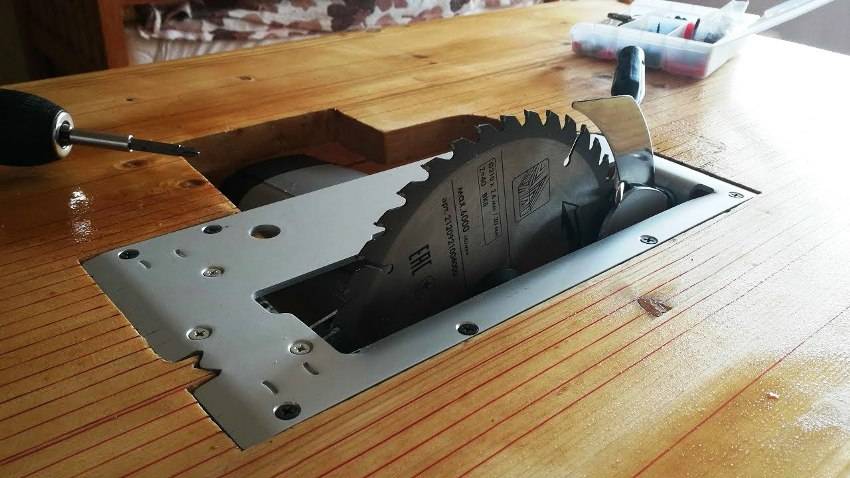

  1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
  2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
  3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
  4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
  5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
  6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
  7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
  8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Электродвигатель для циркулярной пилы 220v

. Гладкий двигатель кузова Устойчивость к воздействию воды и влаги лежит в основе дизайна этих двигателей Neri Motori. Эти двигатели подходят для высокоэффективной работы в чрезвычайно влажных условиях и при прямом контакте с различными .

. Эти двигатели специально разработаны для работы в тяжелых условиях дисковых пил и деревообрабатывающего оборудования. В обмотке установлены термовыключатели на 150 градусов Цельсия. Электродвигатели предлагаются как в алюминиевом, так .

Момент: 21 Nm — 100 Nm Мощность: 2,7 kW — 10 kW Скорость вращения: 1 340 rpm — 2 900 rpm

. Эти двигатели специально разработаны для работы в тяжелых условиях дисковых пил и деревообрабатывающего оборудования. В обмотке установлены термовыключатели на 150 градусов Цельсия. Двигатели предлагаются как в алюминиевом, так и чугунном .

Мощность: 1,5 kW — 3,8 kW

Мощность: 3 kW — 37 kW

Момент: 0,62, 0,8, 0,82, 1,24 Nm Мощность: 0,18, 0,12, 0,25 kW Скорость вращения: 1 420 rpm — 3 000 rpm

. 1-фазные асинхронные двигатели с пусковым и рабочим конденсатором Volt Electric предпочтительнее обычных электрических применения двигателей, особенно в следующих машинах и оборудовании 0f промышленных секторах, таких как ядерный, нефтехимический, .

Момент: 1,9, 1,7, 1,25, 1,24 Nm Мощность: 0,37, 0,25, 0,18 kW Скорость вращения: 940 rpm — 3 000 rpm

. 1-фазные асинхронные двигатели с пусковым и рабочим конденсатором Volt Electric предпочтительнее обычных электрических применения двигателей, особенно в следующих машинах и оборудовании промышленного назначения, таких как: зерновые, нефтехимические, .
