Что это такое?
С точки зрения конструкции, фрезерный станок чрезвычайно прост.
Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.
При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.
Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.
Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:
- древесина разных видов;
- ДСП, ламинированная или обычная;
- МДФ, ДВП, фанера;
- алюминий;
- мягкие виды пластмассы.
Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:
- обработка кромок;
- изготовление пазов или гребней;
- создание декоративных элементов, рельефного орнамента;
- копирование деталей различной формы и конфигурации;
- изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.
Фрезы комбинированные
Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.
Комбинированные универсальные
Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

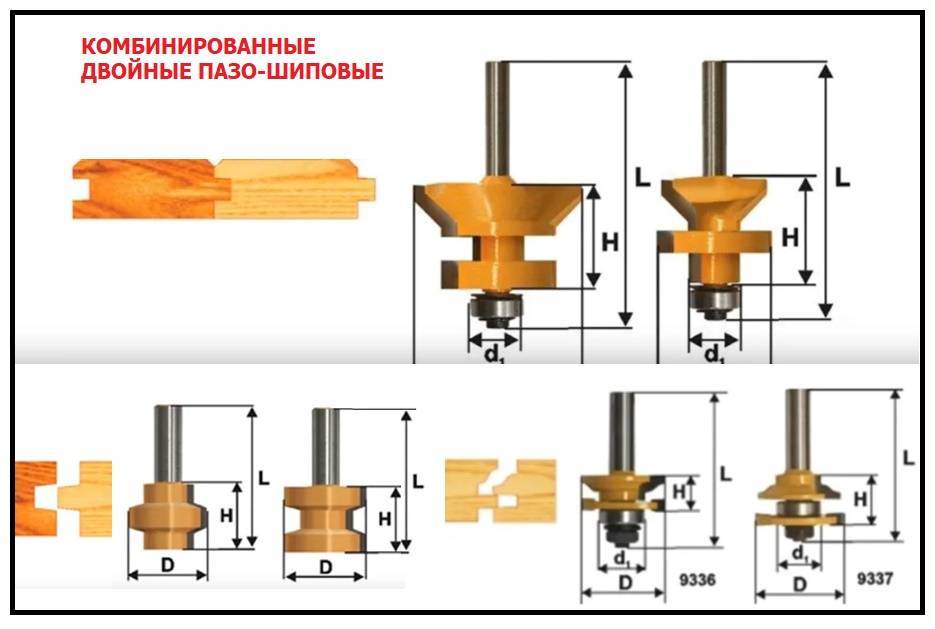

Пазо-шиповые
Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.
Для изготовления вагонки
Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.
Комбинированные рамочные
Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.
Конструкция фрезы:
В зависимости от условий использования, применяются три основных типа:
Составные неразборные фрезы выполнены из нескольких элементов: хвостовик, головка, и режущая кромка. Два последних элемента могут составлять одно целое (один тип металла). Но для удешевления производства, головка обычно изготавливается из более мягкого материала, а твердосплавная режущая кромка к ней приваривается или припаивается. Затем конструкция закрепляется на хвостовике (опять же с помощью сварки).
Это самый распространенный вид фрез.
Составные разборные отличаются возможностью смены режущей кромки. Головка и хвостовик могут составлять одно целое, или быть сваренными из разных металлов. На головку с помощью винтов крепятся сменные пластины – режущие кромки. Для удобства, пластина может быть двусторонней. Когда одна кромка затупилась, ее переворачивают на 180 °.
Такой наконечник стоит дороже, но затем вы экономите на покупке режущих пластин. Кроме того, купив один качественный хвостовик, вы можете приобрести набор кромок различной конфигурации.
Эти варианты дают экономию при эксплуатации, но всегда есть риск, что кромка или головка отломится при обработке неоднородной заготовки.
Фрезы цельного типа (изготовленные из одного типа металла) исключают возможность саморазрушения. К тому же вопросы центровки и точности при такой конструкции возведены в абсолют. Однако за качество надо платить: после нескольких заточек, фреза теряет запас металла, и вы покупаете новую.
При этом, цельные фрезы, изготовленные из инструментальной стали, имеют невысокую стоимость.
Типы лезвий фрез
Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.
Фрезы пазовые
Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.
Пазовые прямые
Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.
Пазовые галтельные
Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.
Пазовые галтельные V-образные
Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.
Пазовые конструкционные
Пазовые разделяются на Т-образные и так называемый ласточкин хвост.
Т-образные
Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.
“Ласточкин хвост”
Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.
Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.
Техника безопасности
При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.
Правила безопасной работы:
- Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
- Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
- Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
- Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.
Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.
Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы
Именно поэтому так важно обладать полной информацией перед покупкой
Originally posted 2018-03-28 14:59:37.
Как заточить фрезу в домашних условиях
Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).
Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.
Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.
Чтобы заточить фрезу, выполните следующие действия:
- разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
- уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
- водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
- делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.
Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.
Фрезы по металлу
Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.
Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.
Борфрезы по металлу бывают следующих видов.
- Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
- Конические (60°). Применяют для зенкования отверстий.
- Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
- Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
- Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
- Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
- Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
- Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
- Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
- Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.
- Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.
- Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
- Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
Конструкция концевых фрез
В общем виде концевая фреза представляет собой монолитный металлический цилиндр, состоящий из двух частей: поводка (хвостовика) для установки в оборудование и фрезерной части с расположенными по спирали режущими элементами (зубьями). Ее основные геометрические параметры — это общая длина, диаметр режущей части, а также диаметр, тип и длина хвостовика.
Хвостовики
В соответствии ГОСТ 53937-2010 концевые фрезеры в зависимости от их назначения и области применения могут выпускаться со следующими видами хвостовиков различных типоразмеров:
- гладкий цилиндрический;
- цилиндрический с резьбой;
- цилиндрические с несколькими видами лысок;
- с конусами Морзе, дополненными резьбой и лысками;
- с конусами 7:24 для ручной и автоматической смены инструмента;
- с полым конусом HSK для ручной и автоматической смены инструмента.
Для закрепления концевого фрезера в шпиндели и патроны с другими посадочными отверстиями применяют переходные втулки. На практике в обозначениях хвостовиков часто применяют сокращения, например, «фреза концевая к/х» означает «с конусным хвостовиком», а «КМ2» — это инструмент с конусом Морзе N2.
Режущая часть
Конструкция режущей части бывает двух типов: цельнометаллическая и со вставными режущими элементами. Режущие плоскости и разделяющие их канавки для отвода стружки огибают цилиндрическую поверхность по спирали в правом направлении (выпускается инструмент и с левым вращением). На их верхней части находится либо острая режущая кромка, либо ближе к ее концу закреплены вставные режущие пластины. Цельнометаллические фрезеры, как правило, изготавливают из быстрорежущей стали. Твердосплавные зубья с покрытием крепятся к корпусу концевого фрезера следующими способами:
- напайкой;
- эксцентриками;
- винтами;
- специальными болтами с клиновидной головкой.
Количество режущих плоскостей определяет сколько резов металла за один оборот (заход) совершает фрезерный инструмент. Самыми распространенными являются одно-, двух- и трехзаходные концевые фрезеры (их также называют «фрезы концевые одно- (двух-, трех- и т.д.) перьевые»). Концевые фрезеры с большим числом заходов применяется для чистовой обработки, а также для фрезеровки твердых и хрупких материалов.
Также дополнительные режущие поверхности имеют пазовые, копирные и шпоночные фрезеры.
Оборудование для работы с фрезами по дереву
Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:
- в обычную дрель;
- фрезерный станок (фрезер);
- промышленное оборудование.
Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.
Дрель
Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.
Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).
Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.
Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.
При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.
Фрезер
Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:
- сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
- врезать фурнитуру, замки, петли;
- формировать объемные формы на плоских поверхностях (декорирование);
- вырезать деревянные заготовки, имеющие сложную конфигурацию.
Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.
Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».
Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.
Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.
У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.
Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).
Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)
Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов. А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера
А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.
Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.
Как выбрать?
Обычно при выборе фрезы руководствуются двумя критериями:
- диаметр хвостовика;
- профиль рабочей части.
Хвостовик чаще всего бывает 6,8 или 12 мм. Однако встречаются фрезы с диаметром 7 мм, поэтому рекомендуется уточнять этот момент в процессе покупки, а не получать сюрпризы уже дома. Необходимо понимать, что установка такой фрезы в 8-миллиметровую цангу с расчетом посильнее ее затянуть приведут только к поломке цанги, никакого положительного результата не будет.
Приобретая фрезы, следует обращать внимание на качество ее изготовления. Также полезно проверять инструмент по критериям:
- степень термической прочности. Определяет устойчивость изделия к нагреву;
- тип соединения рабочей части фрезы и хвостовика;
- состав припоя, который использован при соединении лезвий и основания инструмента.
Наиболее качественными считаются припои марок ПСр37,5 или ПСр40. ЕСли лезвия и основание соединены сварным способом, надежности от такого инструмента ожидать не приходится. Лучший способ проверки качества металла — попробовать его на прочность с помощью напильника. Если он легко стачивается, инструмент откровенно слабый. Качественные лезвия напильник не берет. Твердость металла должна находиться в диапазоне 58-62 HRC.
Фрезы для ручного станка играют важнейшую роль. Без них он как автомат без патронов. Состав и качество режущего инструмента практически полностью определяют возможности фрезера и косвенным образом характеризуют степень подготовки мастера. Чаще всего, инструментом обзаводятся по мере необходимости, что оправдано, но, при появлении нужды потребует поисков нужных фрез. На первых порах неплохо выручают стандартные наборы, в которых собраны самые востребованные образцы. Остальные виды инструмента приобретаются с появлением опыта, навыков и понимания, какие фрезы нужны больше всего и заслуживают приобретения в первую очередь.
Пальчиковая и монолитная фреза по дереву для выборки пазов
Фреза по дереву без подшипников обычно называется пазовой. Некоторые фрезы имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, поэтому они идеально подходя для выборки проушин и глухих пазов.
Пример HTML-страницы
Фреза по дереву с боковыми кромками изготавливает пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону при изготовлении столярных соединений. Большинство фрез этого класса монолитные, а по форме могут быть:
- Прямоугольными;
- Трапециевидными;
- Галтельными;
- Клиновидными;
- Фасонными с более сложной формой режущих кромок.
Спиральная фреза по дереву
Для выборки глухих пазов с вертикальным заходом идеально подходит спиральная фреза по дереву, у которой винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральная фреза по дереву считается более быстрорежущей, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.
Розеточная фреза по дереву
Особой разновидностью пазовых фрез можно назвать розеточные фрезы, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.
Конструкционные особенности фрез
Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:
Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах иопределяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет
Поэтому, при выборе обращайте особое внимание на это.
Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS)
Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно. Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).
| Изображение | Название фрезы | Описание |
| Монолитная | Выполнена из цельного металла | |
| Сборная | Является стальной болванкой с припаянными по бокам лезвиями | |
| Насадная | Состоит из съемной пластины, фиксирующейся на пальцевидном переходнике |
