Индикаторная отвертка и ее применение

Индикаторная отвертка с функцией обнаружения скрытой проводки

Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.

С помощью индикаторной отвертки можно найти скрытую проводку.

В основе прибора с прозвонкой могут лежать схемы:

с полевым транзистором;
с биполярным составным транзистором.

Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.

Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.

Обратите внимание! При пользовании индикатором напряжения как прозвонкой необходимо, чтобы параллельно фазе находился ноль, а конец проверяемого провода имел нагрузку. Такое устройство как детектор, определит местонахождение скрытой проводки более точно

Такое устройство как детектор, определит местонахождение скрытой проводки более точно.

При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.

Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип действия индикаторной отвертки

Что измеряет вольтметр и как им пользоваться

Самая простая отвертка индикатор работает следующим образом:

При контакте жала с фазным проводом (плюсовой клеммой аккумулятора) по нему начинает протекать электрический ток;
После жала ток проходит через резистор с сопротивлением 1 мОм. Сила проходящего тока при этом снижается до значения, безопасного для человеческого организма.
Минуя резистор, ток проходит через неоновую лампу, вызывая свечение закачанного внутрь газа;
Остатки тока уходят через тело использующего его человека в землю.

Таким образом, весь процесс определения наличия тока на отдельном участке цепи занимает несколько секунд.

Поиск обрыва

Использование прибора “Дятел” для поиска обрыва проводки

Известно множество электронных приборов, посредством которых удается найти обрыв, скрытый от глаз пользователя под слоем штукатурки или бетона. Некоторые из них работают по принципу металлоискателя, способного обнаруживать металлические предметы по отражению от них сформированного прибором сигнала. Находить повреждение в проводке удается за счет того, что в зоне обрыва отражения не происходит и ответный сигнал ослабевает.

Стоимость таких устройств довольно высока. Чтобы узнать, где находится место обрыва, лучше воспользоваться индикаторными приборами, работающими на других принципах.

Для поиска обрыва проводников в домашних условиях подойдут устройства, которые по соотношению цены и качества считаются лучшими в своем классе. Речь идет об изделии отечественного производства под названием «Дятел» и сигнализаторе E-121. С их помощью можно искать точный маршрут прокладки электропроводки в стене, а также легко обнаруживать обрыв в ее жилах. Глубина проникновения контрольного сигнала в толщу стен составляет не более 7 см. Этого вполне достаточно для обнаружения оборванного провода, идущего к комнатному светильнику, например, даже под толстой гипсокартонной плитой.

Принцип действия этих приборов основан на регистрации остаточных электромагнитных энергий, сохраняющих свою полевую структуру даже в оборванном проводнике. Единственное условие эффективности работы таких устройств – на концах контролируемых цепей должно действовать переменное напряжение.

Разновидности

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Виды

От вида прибора зависит, каким способом он будет выводить сведения на индикатор. Наиболее примитивный и небольшой по конструкции из индикаторов фазы выглядит в виде указателя и отвёртки. Такой инструмент состоит из:

железного функционального щупа;
микролампочки с 2-мя защищенными контактами;
тензорезистора с сопротивлением 1 МОм;
контактной платы с прижимной пружиной.

Назначение – выявление фазы. В остальных случаях, например, в определении наличия напряжения, как разности потенциалов, применять его не получится, так как он не даст нам нужных результатов.

Обычный (пассивный) решает одну задачу – определить наличие или присутствие тока в цепи. При поднесении к проводнику внутри прибора загорается неоновая лампа. В инструменте, в котором установлена лампа, по внутренней цепочке протекает микроскопический ток, вызывающий слабенькое свечение индикатора. Единственный минус в том, что использование в солнечную погоду осложняется, так как неоновый индикатор имеет слабое свечение.

Активный – сигнализирует о наличии тока и о самом электромагнитном поле. Он способен обнаружить присутствие или обрыв тока даже в стенке толщиной 15 см. Общий принцип работы заключается в создании дополнительной цепочки-ответвления, по которой будет протекать ток, не представляющий опасности для оператора.

https://youtube.com/watch?v=ZYVfSu7cn70

Они имеют 3 режима работы:

«О» имеет низкий уровень чувствительности, используется световой индикатор красного цвета. В действии может обнаружить напряжение переменного тока контактным способом. Если отвёртка не используется, то рекомендуется оставить её в этом режиме.
«L» имеет средний уровень чувствительности, используется световой сигнал зелёного цвета и добавляется звуковой сигнал. Осуществляет бесконтактное обнаружение напряжения переменного тока.
«Н» имеет высокую чувствительность, используется звуковой и световой сигнал зелёного цвета. Действует на бесконтактном обнаружении.

Известные модели индикаторных приборов:

С жидкокристаллической табличкой. Определяет величину рабочей электроцепи.
Электротестеры или как их ещё называют «умные отвёртки». Имеют более сложную конструкцию. Являются приборами бесконтактного типа действия, что позволяет нам проверить цепи за счёт электромагнитных наводок. Можно использовать для поиска неизвестной проводки, и наличия кабеля, проложенного в стене.
Светодиодная отвёртка. Это прибор с элементом питания, встроенным внутрь.

Детекторы скрытой проводки

В наши дни время индикаторов заканчивается. Промышленные детекторы проводки работают на порядок лучше, используют внутри не только качественные блоки обнаружения, но и неплохую электронную начинку для повышения точности — показания нескольких датчиков сводятся с помощью оценочных алгоритмов.

Так работают хорошие детекторы от именитых производителей. Стоят они дорого, и это серьёзная инвестиция.

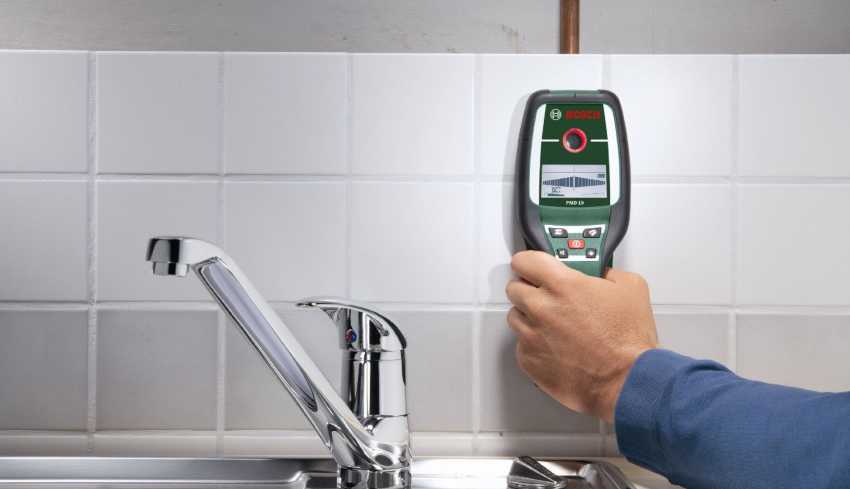

Объективно лучший вариант на рынке — это детектор Bosch GMS 120, из профессиональной серии, с большим числом позитивных отзывов и веской ценой в 7−8 тысяч рублей. Есть и конкуренты. «Особенности» бюджетных детекторов можно посмотреть в следующем ролике от мастера, занимающегося установкой кондиционеров. В нём есть и десяток ложных срабатываний, и разброс на неплохом детекторе и полная бесполезность электростатического прибора на стене, которую недавно оклеили обоями:

Функциональные возможности разных типов отверток с индикатором

В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.

Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.

Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.

Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.

Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.

Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.

Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.

Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:

розетка;
шурупы;
«стакан»;
отвертка с индикатором;
гипс.

Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.

Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.

Индикаторная отвертка используется в таких случаях:

проверка цепи с током;
поиск разрыва;
диагностика цепи;
проверка полярности и состояния аккумулятора;
проверка целостности провода;
проверка правильности подключения выключателя к фазе.

В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.

Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.

На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.

Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.

При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.

Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.

Порядок работы инструмента
Применение инструмента

Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Вам это будет интересно Особенности полупроводников

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Индикаторная отвертка

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Вам это будет интересно Описание распределительной коробки

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Определение фазы мультиметром

Виды индикаторных отверток, их устройство

Штробим стены правильно

В зависимости от конструкции, принципа действия, наличия дополнительных функций, все модели данных устройств подразделяются на простые, со встроенной батарейкой, бесконтактные и электронные.

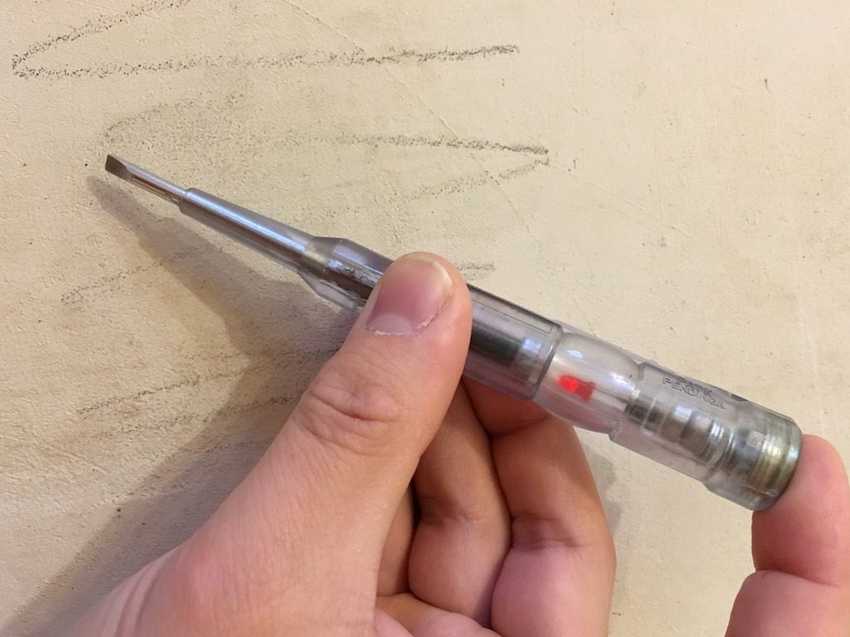

Обычная (простая) с неоновой лампой

Простая индикаторная отвёртка

Самый простой тестер данного вида состоит из:

Корпуса из прозрачного яркого пластика;
Жала с плоским наконечником;
Резистора (сопротивления) номиналом 1мОм;
Неоновой лампы;
Контактной площадки.

Для более удобного ношения в верхней части корпуса прикреплена пружинная клипса.

Индикаторная отвертка на батарейках (с функцией прозвонки) контактного типа

Тестер на батарейках

По внешнему виду такой тестер очень похож на предыдущий вид. Отличие его заключается в том, что жало подключается к затвору полевого транзистора, вместо неоновой лампы в таком устройстве используется светодиод. В качестве питания для светодиода в корпус помещены 2 сменные часовые батарейки по 1,5 В каждая.

Тестеры напряжения бесконтактного типа

Бесконтактный тестер

Бесконтактный тестер представляет собой приспособление, по форме и размерам похожее на маркер. Основной рабочей частью данного прибора является датчик, закрытый белым колпачком с коротким и круглым наконечником. Работает такой тестер от 2 элементов питания типа ААА (2 маленькие пальчиковые батарейки).

В некоторых моделях для удобства работы около наконечника имеется маленький светодиод для подсветки.

Электронные или умные индикаторы

Электронная индикаторная отвертка

Электронная отвертка тестер – индикатор, состоящий из короткого плоского жала, непрозрачного корпуса, маленького жидкокристаллического дисплея, двух небольших контактных площадок (полюсных кнопок).

На заметку. Помимо данных видов, встречается еще такой индикатор напряжения, как отвертка пробник, состоящий из двух соединенных проводом щупов, на одном из которых располагаются светодиоды, обозначающие определенное значение напряжения (от 5 до 220-360В).

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

выполненный из пластика остов (корпус рукоятки);
металлическое «жало»;
встроенный в корпус токопроводящий контакт и лимитирующий резистор;
пружина;
неоновый либо светодиодный индикатор;
контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

определитель фазы;
определять обрыв цепи;
позволяет найти место повреждения в проводнике;
определять полярность источников постоянного тока;
при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Параметры выбора

Как пользоваться индикаторной отверткой и что она может, вы уже знаете. Теперь надо узнать, как выбрать подходящую модель. Даже самая сложная индикаторная отвертка стоит не более 12-15$ (это европейских производителей, «китайцы» раза в три дешевле). Обычную можно купить вообще рублей за 20 (порядка 25 центов). Несмотря на это, выбирать ее тоже надо с умом. В хозяйстве лучше всего иметь две модели: обычную — как детектор фазы, и со светодиодом контактного типа — для прозвонки и определения целостности проводов. Более «навороченные» модели требуют постоянной практики, иначе вы просто забудете что и как делать. А читать каждый раз мануал — не самый лучший вариант.

Внешне очень похожи, но функциональность может сильно отличаться

Даже если вы определились с типом индикаторной отвертки, которую ходите приобрести, надо выбирать ее по определенным параметрам:

Для какого напряжения.

Если измерения надо проводить для однофазной сети, диапазон измерений должен быть 70-250 В или 100-250 В.
Для трехфазных сетей есть модели, которые могут измерять напряжение до 400 В.
Для низковольтных тоже свои модели — 12-24-36 В.

Длина индикаторной отвертки. По размерам они могут быть в двух вариантах: около 12 см и 18-19 см. Первыми удобно работать там, где мало места. Например, в электрошкафу. Вторыми удобнее «доставать» находящиеся вдалеке контакты или провода.

Вот, собственно, и все параметры. Выбор не так уж и сложен. Главное — не забывайте: перед тем как пользоваться индикаторной отверткой, обязательно проверять ее работоспособность и соблюдайте правили электробезопасности при работе.

Как работать индикаторной отверткой, правила ее стандартного использования и способы ее различного применения вы узнаете из данной статьи.

Обычная отвертка индикатор представляет собой изолированную прозрачную рукоять, через которую пропущен стержень с жалом отвертки на конце.

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

Отвертка индикаторная без батареек:

Данный измерительный инструмент, пожалуй, самый простой, выпускается давно и единственно, что в нем меняется, так это дизайн.

Комплектация прибора:

пластмассовый корпус, в который запрессован металлический стержень, в виде отвертки
высокоомное сопротивление, для уменьшения силы тока в цепи
стеклянная индикаторная лампочка
упругая пружина, соединяет контакт на колпачке с контактом индикаторной лампочки, а так жестко фиксирует все детали
колпачок с контактом, закручивается с противоположной стороны и служит для удерживания всех деталей от выпадения

Применять на практике данный прибор не сложно, отвертка жалом вставляется в контакт розетки, и касаемся пальцем контакта на колпачке, если лампочка светится, значит, на данном контакте присутствует фаза.

Величина тока на контакте колпачка, которого мы касаемся, очень маленькая и не ощущается, а для работы прибора достаточна. Прибор простой, дешевый, думаю его просто необходимо держать в наборе домашних инструментов.

Не звать же знакомого электрика для определения наличия тока в розетке. Помните, электрический ток опасен. Поэтому при ремонте или замене любого электроприбора, обязательно отключайте электропитание, на данном участке цепи. Не повторяйте рекорда электрика Сидорова.
