Какие бывают виды ручных молотов?
По форме части для удара кувалды делят на три типа: тупоносые, остроносые продольные и остроносые поперечные. Тупоносыми молотками кузнецы выполняют основную ковку. Ручники бывают шарообразными, продольными, поперечными. Шарообразные молотки используют для придания заготовкам округлых форм. Для получения многогранных форм применяют молотки-обжимки. Кузнецы часто используют безынерционные молотки и деревянные киянки.
Фабрика кованой мебели «Металлдекор» производит кованую интерьерную мебель, аксессуары, предметы быта. Кузнецы изготавливают изящные кровати, стулья, столы, диваны, прихожие, мебельные гарнитуры. Производят ограды, беседки, скамейки, фонари и другие изделия для дома и приусадебного участка. По желанию клиента мебель куется по индивидуальным заказам. На каждую вещь дается гарантия.
Инструкция по сборке кузнечного молота
К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.
Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.
Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.
Наковальню для кузнечного молота можно сделать также из полосовой стали.
Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.
Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.
Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

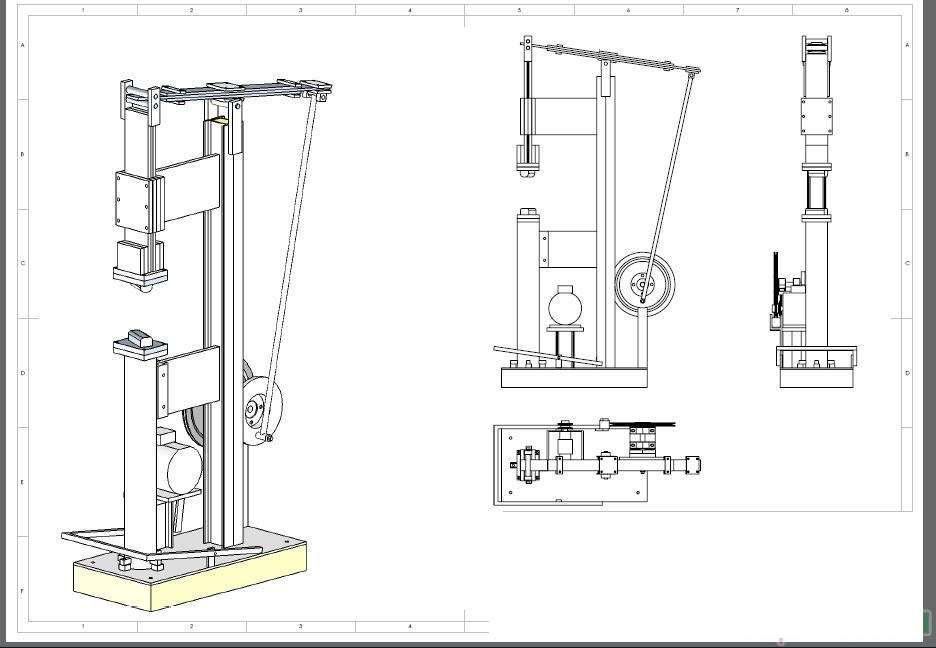

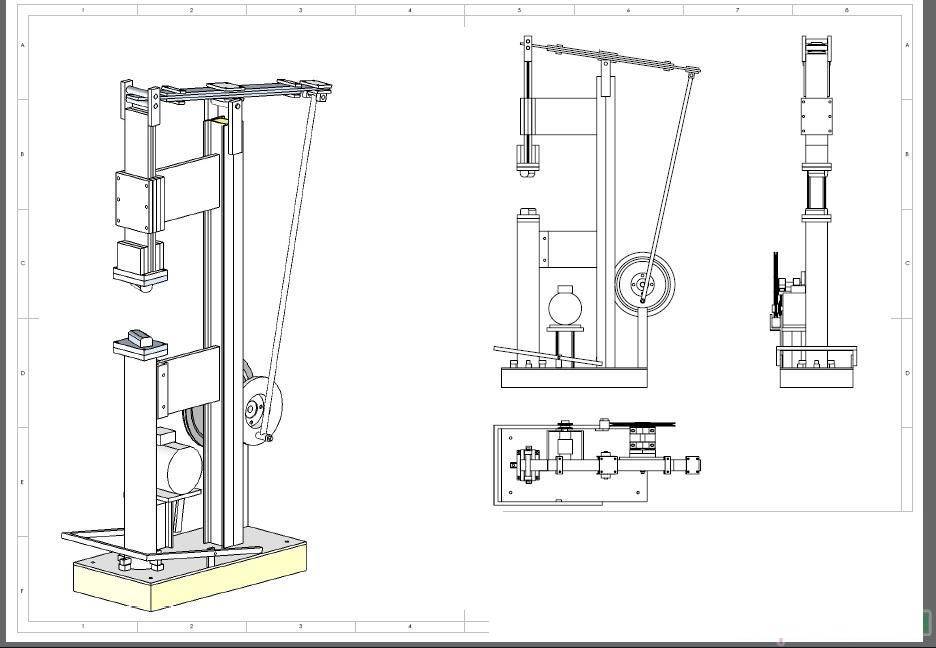

Кузнечный электромолот своими руками. Подробные чертежи и описание для самостоятенльного изготовления.
Рама молота
Рама молота сваривается из швеллера 100*50мм.
Длины и количество необходимых заготовок:
2000- мм – 2шт.
900 мм-4 шт.
600 мм- 2шт.
500 мм – 2 шт.
400 мм- 3 шт.
375 мм -2 шт.
Прежде чем приварить упор под ступицу на место, необходимо сварить и установить конструкцию показанную на рис. 4.
Рис. 1 Рама кузнечного электромолота.
После сварки конструкции рамы, сварные места в доступных местах с помощью шлифмашинки.
Рис. 2. Рама молота с добавлением укосов.
Основные элементы станка
1) Направляющая
. Сварить из четырёх пластин деталь 150х150х200мм. к низу детали приварить дно направляющей (дно делается по аналогии с крышкой уголка 25х25 мм).
2) Молот
– два уголка 100х50 мм длинной 700 мм сварить между собой предварительно сделав вырезы и отверстия по размерам на схеме.
3) Наковальня
– приварить наковальню ко дну молота и раме (см. рис. 3)
4) Дюралевая пластина
(настройка) – во внутрь вставить 4 пластины. Болтами настроить (отрегулировать) направление молота (при регулировке молот не должен болтаться со стороны в строну, и не должен быть зажатым) . После регулировки гайками зафиксировать положение болтов.
5) Крышка направляющей
– из четырех заготовок уголка 25х25 мм сварить рамку и зафиксировать в верхней части направляющей.
Рис.3 Кузнечный электромолот (Направляющая, молот, наковальня)
Каретка
Каретка сваривается из уголочков 50х50 мм.
Размеры и количество заготовок из уголка:
850 мм – 2шт.
500 мм – 2 шт.
300 мм – 2 шт.
240 мм- 1 шт.
235 мм – 2 шт.
100 мм – 2 шт.
Рис.4. Кузнечный электромолот (каретка- мотор/тормоз)
Поступательный механизм
Состоит из
Качельки
Амортизатора заднего колеса
Верхнего и нижнего шатуна. И др. элементов.
Пояснения по данному узлу см. на рис.5,6,7, 8.
Рис.5 Кузнечный электромолот. Поступательный механизм крепления колеса.
Рис. 6 Кузнечный электромолот. Поступательный механизм.
Рис. 7 Кузнечный электромолот. Детали поступательного механизма.
Рис.8 кузнечный электромолот. Педаль поступательного механизма.
Заключение!!!
1) При нажатии на педаль происходит уход тормозной ленты от колеса и прижим передаточного вала двигателя после чего весь механизм приходит в действие.
2) В спокойном состоянии в нижней мертвой точке зазор между ударными частями составляет ~ 50-60тн. Удар по обрабатываемой детали происходит по инерции, которая зависит отвеса молота и упругости пружины амортизатора. Утяжелить молот можно при помощи заливания внутрь свинца (вес молота должен составлять 25-30кг)
Упругость пружины амортизатора настраивается регулировочной гайкой (см. рис. 6)
3) На пуск двигателя советую ставить регулятор оборотов. На просторах интернета нашел регулятор оборотов вентилятора фирмы “Веза”. На сайте производителя заявлено, что он может управлять двигателем до 1,5 кВт, чего вполне достаточно для данного станка.
Молот – это ударная машина, которая используется для изменения формы заготовок из металла в результате действия энергии кинетики.
Это одна из основных машин процесса штамповки, которая применяется для проведения ковки и штампования.
Устройство механизма кузнечного молота
На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.
При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.
Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.
Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.
При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.
Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.
Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».
ВАЖНО ЗНАТЬ: Станок для гибки профильной трубы своими руками
Видео:
Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.
Крепежные элементы устанавливаются за счет радиальных отверстий.
С помощью сварки один край рычага оснащается молотом, второй – противовесом.
Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.
Конструктивные составляющие
По своему устройству типовой кузнечный молот состоит из следующих узлов:
- силового цилиндра;
- штока;
- двух боковых стоек;
- шабота;
- бабы;
- системы управления.
В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.
Схема работы пневматического кузнечного молота
Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.
Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.
Молот своими руками
В Интернете можно встретить немало публикаций о том, как сделать кузнечный молот своими руками. Казалось бы, что такое невозможно! Если отбросить эмоции и разобраться, ничего сложного в этом для пытливого мастера нет.
Наиболее доступной моделью кузнечного станка, который умельцы собирают в домашних условиях – рессорный кузнечный молот. Он имеет небольшие размеры и достаточно производителен для масштабов любой мастерской. Привод от мало оборотистого электродвигателя позволяет получить частоту срабатываний станка до 300 ударов в минуту, этот параметр напрямую связан с частотой вращения электродвигателя.
Основные детали рессорного молота:
- кривошипный механизм с приводом от электродвигателя;
- пакет рессор от автомобиля;
- боёк с направляющими;
- Т-образное основание;
- нижняя плита или шабот.
Последовательность сборки самодельного кузнечного станка довольно проста. Сначала к валу электродвигателя с помощью муфты присоединяется вал кривошипно-шатунного механизма. А рессорный пакет, которые может совершать свободные колебания на вертикальных опорах, с помощью рычага соединяется с кривошипом. С помощью шарнира к рессоре прикрепляется боёк и его направляющие регулируются таким образом, чтобы посадка в отверстии шарнира имела зазор не меньше полутора миллиметров. Остаётся лишь проверить, как будет действовать кривошип и в случае необходимости снизить амплитуду свободных колебаний бойка, ужесточив крепление рессоры на опорах.
Модель достаточно проста в сборке, исходными материалами для неё служит чуть ли не обычный металлолом. Лишь электродвигатель представляет деталь молота, имеющую нарицательную стоимость. При изготовлении самодельного кузнечного молота нужно исходить из тех задач, которые с его помощью будут решаться в мастерской.
Многие специалисты считают, что намного надёжнее, чем делать молот своими руками, купить б/у кузнечный молот. Проверить его работоспособность можно по договорённости с продавцом, а возможности промышленной модели всегда значительно превосходят аналогичные параметры самодельных образцов. Что ж, каждому своё. Во всяком случае, за покупку бывшего в употреблении станка придётся заплатить деньги, а всё, сделанное своими руками, финансовых расходов не требует.
Подготовка площадки для сборки молота
Прежде всего, необходимо подготовить место, где будет стоять кузнечный молот. Понадобится ровная площадка. Лучше всего забетонировать участок размером 2 м на 1 м на глубину 0,2-0,3 м. Для контроля плоскости нужно воспользоваться горизонтальным уровнем.
Рама для конструкции
Для изготовления рамы понадобится швеллер шириной 100-120 мм. Два отрезка длиной 2 м и три — 1 м. Две метровых заготовки сваривают между собой так, чтобы получился короб. Эта деталь станет передней поперечиной рамы и будет испытывать при работе наибольшую нагрузку. Именно на ней будет закреплена наковальня. Оставшийся метровый отрезок швеллера пойдет на заднюю поперечину. Двухметровые отрезки, уложенные параллельно, составят продольную основу рамы. Все элементы после тщательной подгонки свариваются (рисунок 2).
Отдельные модели молотов
Сегодня кузнецы используют молотобойные станки, которые далеки от старых классических конструкций. Чисто механические машины не производятся. Гидромолоты имеют части пневматики, а пневматические агрегаты оснащены гидравлическими деталями. Производители сочетают разные виды энергоносителей для экономии, повышения скорости работ. Рассмотрим отдельные модели молотобойных аппаратов.
Модель МА-4127
Для художественных ковочных работ применяют пневматический станок МА-4127 с массой удара 50 кг. . Агрегат выполняет гибку, протягивание, выбивку отверстий, горячую рубку деталей. В основе станка — цельнолитая станина из чугуна, на которой установлены основные детали. Агрегат имеет рукоятку, ножную педаль. Оснащен электрическим двигателем мощностью 4 кВт. Ударный ход — 300 мм, а диаметр цилиндра — 225 мм. Оптимальный размер квадратной поковки из стали — 50 мм.
Модель МА-4129
Молот данной модели более увесистый, вес его падающей части — 80 кг. Из-за жесткости механизма он не подходит для закрытых штампов. Ударник запускается под воздействием сжатого воздуха. Станок оснащен электродвигателем с механическим приводом, который представляет собой кривошипно-шатунный механизм с ременной передачей. К машине можно подключить тракторную трансмиссию. Пустотелый ударник сверху оснащен поршневым венцом, снизу имеет сплошной шток. МА-4129 может работать в режиме удержания, в автоматическом, холостом режиме, выполнять единичные удары и придавливание.
Модель BlackSmith
Пневматическая модель BlackSmith КМ1-16R применяется для выполнения различных ковочных операций в домашней мастерской. Агрегат надежен, прост в управлении, подходит для начинающих кузнецов. Вес его падающей части — 16 кг. Скорость работы — 258 ударов в минуту. Ход ударника — 180 мм. Оптимальный размер поковки — 20 мм.
Принцип действия молота, его виды
Принцип работы молота достаточно прост. Его работа заключается в нанесении динамических ударов по заготовке главным рабочим органом – штоком, который соединён с ударником (бабой). Контроль за силой ударов и их последовательностью осуществляется специальным управляющим устройством.
Конструктивные элементы, присутствующие в кузнечном ковочном молоте любой модели:
- поршень, с которым соединена баба;
- опорная часть станка;
- подвижные узлы молота, связанные со станиной;
- привод станка;
- ограждение, обеспечивающее безопасность человека;
- электрооборудование.
В конструкциях кузнечных молотов, используемых ранее, имелся привод ножного или ручного действия. На современных станках чаще используется иная система управления, которая сводит к минимуму физическую нагрузку на оператора.
Механический молот
В механическом кузнечном молоте энергия кривошипно-шатунного механизма передаётся поршню, который и наносит удары по заготовке. Таким путём выполняются самые различные операции кузнечными станками. Они предназначены для ковки горячего металла при изготовлении различных художественных орнаментов и многого другого. Применяя различные инструменты, с помощью механического молота можно выполнять как обрубку, обрезку заготовок, так и прокалывание любых материалов.
Раскручивание маховика в молоте механического типа осуществляется за счёт энергии встроенного электродвигателя. Управление движением ковочного элемента осуществляется с помощью ножной педали. Такие кузнечные молоты, имеющие до 60 кг падающего веса, работают как в частных мастерских, так и на металлообрабатывающих предприятиях небольшого формата.
Положительные стороны механического молота – отсутствие необходимости в работе компрессорной или масляной насосной станций, интенсивного трения поршней о цилиндры. К тому же они имеют меньшие габаритные размеры, нежели пневматические или гидравлические молоты.
Пневматический молот
Несколько по-другому работает пневматический кузнечный молот. Он имеет свой пневматический цилиндр, который с успехом заменяет кривошипно-шатунный механизм. Пневматический ковочный станок может выполнять все операции, которые можно производить с помощью механического молота. Кроме этого, с помощью пневматического молота можно выполнять формовку, разрезание и скручивание заготовок.
Управление пневматическим молотом осуществляется с помощью ножной педали или ручного рычага. Для того, чтобы рабочий цилиндр станка постоянно находился в смазанном состоянии, в его конструкцию введен масляный насос, подающий смазку ко всем трущимся деталям. В некоторых моделях станков используется даже два масляных насоса, тем самым обеспечивается минимальное трение между деталями и длительный срок службы всего механизма.
Молоты пневматического типа делят на две группы:
- для изготовления моделей художественного содержания;
- для производственных целей.
Художественная ковка характеризуется максимальной массой ударного элемента до 75 кг, а вот производственный молот может иметь максимальную падающую часть массой до 2 тонн. Пневматические кузнечные станки энергоёмки, они имеют рабочие режимы с тонкой регулировкой чувствительности. Отличает их также долговечность работы и простота в обслуживании. Однако в силу того, что пневматические молоты имеют большие габариты и очень массивны, их транспортировка в случае необходимости доставляет немало проблем.
Гидравлический молот
По своему устройству гидравлический кузнечный молот сильно отличается от предыдущих видов станков. Основными деталями этого молота являются шабот и стойки, в которых выполнены направляющие для движений бабы с рабочим инструментом. Также стойки являются основой для крепления насоса гидропривода с исполнительным цилиндром.
Внутренние полости штоков сообщаются с гидравлическими насосами с помощью обратного клапана. Управление гидравлическим молотом осуществляется с помощью гидрораспределителей трёхпозиционного типа. Насосы и обратный клапан связывает первый распределитель, а другой осуществляет переключение полостей штока и основного гидроцилиндра.
Полость поршня обеспечивает во время работы молота удаление масла из полости штока, при этом обеспечивается полная разгрузка гидронасосов. Это повторяется на всех рабочих режимах, расхода же масла, находящегося под высоким давлением, не происходит. Кузнечный молот с ЧПУ на гидравлике способен выполнять любые виды ковочных работ и объёмную штамповку высокой точности.
Изготавливаем механический молот
Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.
Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:
- Эл. двигателя, управляющим вращением кривошипного вала.
- Исполнительного механизма для получения колебаний.
- Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
- Бойка с системой направляющих элементов.
- Станины Т-образного типа.
- Шабота или нижней плиты, где производится собственно ковка.
Кузнечный пневматический молот используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.
Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.
Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.
Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.
Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.
Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.
Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом
Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.
Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.
Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.
Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.
Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.
Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.
Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.
Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.
Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.
Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.
Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.
А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.
В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.
Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.
Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.
Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:
- изготовление рамы;
- изготовление рабочего рычага;
- сборку кузнечного молота и монтаж наковальни.
