Крепление
Фиксацию пильного полотна, как упоминалось выше, осуществляют тремя видами фиксирующих механизмов:
Быстрозажимной. Из названия видно основное преимущество – быстрая смена режущего инструмента. Но отмечены недостатки:
- Механизм работает только с «родными», специально для него разработанными, видами хвостовика. Другие типы не подойдут.
- Есть ограничения по геометрическим параметрам пилок, – по ширине и толщине.
- механизм, – пластиковая ручка-колодка (рычаг), оттягивается внутрь лобзика, освобождается шток;
- вставляется пилка до упора, хвостовиком в прорезь;
- колодка отпускается, – пильное полотно зафиксировано.
СОВЕТ. Из практического опыта: случаются зажимы пилки, возникающие из-за нештатных режимов резания (приложение излишних усилий, криволинейный рез широким полотном). Колотить, применять плоскогубцы и другие «зверские» приёмы – это лишний труд и риск повредить инструмент. Проще, аккуратно разобрать сам лобзик и разблокировать обнажённый механизм фиксации.
2. Колодочное винтовое крепление. Кстати, надо отметить, – для этой системы подходят все виды хвостовиков. Порядок установки пилки:
- фиксирующие винты должны быть ослаблены, – защитный кожух сдвигается и ключом откручиваются (два-три оборота) резьбовые элементы;
- в паз (прорезь), режущей частью от лобзика, в направлении распила, устанавливается пилка;
- винты (расположены фронтально, снизу инструмента) затягиваются шестигранным ключом (должен идти в комплекте);
- кожух возвращается на место.
Основной минус, проявляющийся сразу или со временем, – неточная фиксация по направлению резания. Полотно уводит в сторону. Другой минус, – срыв резьбы при излишних усилиях затягивания. Третий отрицательный фактор, – выход из строя опорной колодки. Найти её на замену почти всегда невозможно, приходится вытачивать самостоятельно.
3. Боковое винтовое крепление (на замках). Занимает промежуточное положение по удобству смены пилки между колодочной фиксацией и быстрозажимным механизмом. Этапы работ:
- раскручивается боковой винт;
- хвостовик устанавливается в раскрывшийся паз;
- визуально и на ощупь выставляется полотно;
- винт закручивается обратно.
Точность установки зависит от начальной заводской сборки. С течением времени отдельные элементы изнашиваются, появляется люфт, пилка начинает гулять.
Рекомендации по выбору
Кроме основных тактико-технических характеристик, узел крепления в электролобзике – это механизм, влияющий на точность распила заготовки. Отсюда, при визуальном осмотре выбираемого инструмента, требуется присмотреться к работе элементов крепления:
- Проверить наличие люфта, – вставить пилку и пошевелить, свободного рыскающего хода быть не должно.
- Включить инструмент и попытаться определить наличие биения полотна. Минимальные смещения трудно заметить, но заметные глазом, свидетельствуют о некачественной сборке.
- Выполнить контрольный распил (если разрешит продавец). Рез должен совпадать с разметкой, – пилка следует точно по траектории распила.
- Свидетельство надёжного крепления, – во время тестового испытания режущий инструмент остался на своём месте и не выпал из механизма фиксации.
Освоить способ установки пильного полотна в электроинструмент особого труда не составит, достаточно внимательно изучить инструкцию, прилагаемую к товару. При дальнейшей эксплуатации лобзика внимательно следить за состоянием узла крепления пилки.
Как правильно закрепить пилку
Любой мастер сталкивается с тем, что ему предстоит заменить пильное полотно. Ситуации бывают разные: либо полотно недолговечно, либо необходимо произвести различные операции.
На данный момент в продаже есть множество моделей, привлекающих своей доступной стоимостью, разве что пилка у них прижимается особой колодкой с прорезью. Для затягивания такой колодки предусматриваются два винта с фронтальным расположением.
Однако во время установки полотна могут возникнуть определенные сложности. К примеру, режущая деталь в лобзик может быть вставлена правильно, но зажата она будет неравномерно – в результате во время работы будет заметен перекос. Вторая ситуация – замок может заклинить при извлечении полотна. Еще одна возможная проблема – срыв резьбы винтов или разлом передней колодки (случается, если неправильно закрепить пилку, которая во время работы будет биться об обрабатываемый материал).
Наиболее удобный тот лобзик, в котором система крепления – быстрозажимная. Но в этом случае отмечается определенный недостаток, заключающийся в том, что толщина зажимаемых полотен строго ограничена.
Варианты крепления пилки для электролобзика. Преимущества/недоста тки?
Электролобзики, как и многие другие инструменты прошли некоторую эволюцию по хвостикам крепления пилки в рабочий механизм. При первых появлениях электролобзиков производители разрабатывали свои крепежи, так у электролобзиков производства Peugeot был хвостовик в форме буквы «Г», верхняя часть которой заходила в зацепление и удерживалась. Такой вид крепления не оравдал себя, так как часто расшатывался. Makita использовала для крепления отверстия в хвостовике, но они тоже не были столь надёжны. А производитель Bosch пошёл по пути крепления через кресты, которые более надёжнее закреплялись в механизме. Сейчас пришли к использованию двух видов крепежа, по качеству которых до сих пор идут споры. Разделение произошло от сторон света, так американцы больше предпочитают пользоваться U-образным креплением, а европейцы используют Т-образное крепление, которое ещё зовётся как крестообразное.
Вариантов крепления два — это автоматический, когда пилка вставляется в захват хвостовиком и фиксируется там при помощи пазов и второй вариант это ручное фиксирование пилок зажимами.
Разберём первый способ (вид крепления) это простой и достаточно надёжный, а главное быстрый и не требующий особых навыков способ крепления пилок в лобзике.
Не будем вдаваться в подробности и варианты хвостовиков и исполнения стопорных механизмов их достаточно много и разные фирмы производители стараются создать что то оригинальное.
автоматическое крепление фото
Плюсы это быстрое соединение и замена, минусы всё же это не профессиональный инструмент, который достаточно быстро разболтается и потеряет точность реза, а потом и сломается из-за износа деталей.
Отремонтировать его будет проблематично, так как зачастую это разово выпущенный крупной партией инструмент, на который и запчастей то нет.
Ручное крепление зажим
Вариант второй подразумевает, ручную фиксацию пилок в зажиме, а кроме того и ручную центрацию и прогонку по высоте (настройку работы). Плюсы это надёжный крепёжный элемент, который редко выходит из строя и рассчитан на долгие и точные резы, при необходимости ремонта, легко заменяется на аналогичный стоящий копейки. Минус всё же в требовании к мастерстве работника и дороговизне профессионального оборудования такого плана.
Вот я думаю и все способы и плюсы и минусы.
Я знаю только два варианта крепления пилки для электро-лобзика. Первый с автоматическим захватом, который со временем приходит в негодность и в большинстве случаев в мастерских не могут заменить захват, так как детали сняты с производства. Что делать? Выкидывать или оставить на запчасти.
Второе, простое винтовое закрепление. Даже если винт придёт в негодность, его можно всегда заменить, слава богу таких болтов на рынке огромный выбор.
Также стоить отметить качество упоров для пилки. Мне не нравятся роликовые, несколько лобзиков уже сувениры лежат, так как заменить пластину, которая держит ролик невозможно, так как они сняты с производства. Придётся когда-то изготавливать данную деталь самому, если понадобится. Вот пример.
Рекомендую такой вид упора и держателя, как на этой модели. Фото ниже. Не смейтесь — это самое надёжное Русское крепление пилки! Всё как надо! Мощно, надёжно! Пилка при любом желании не выпадет. Держатель не роликовый, что делает его еще надёжней. На мой взгляд это самый нормальный лобзик, круче всякой макиты. Рекомендую.
Виды зажимов
Электрические лобзики на строительном рынке представлены во множестве разновидностей. По типу зажима для пилки их можно разделить на три типа.
Колодочные
Зажим состоит из колодки и пары винтов, которые подтягивают ее к подвижному штоку. Насадка закрепляется очень просто. Ее вставляют в паз лезвиями вперед, а потом поочередно затягивают фиксаторы.
Недостатком колодочной системы является возможный перекос насадки на одну сторону при установке
Винтовые
Зажимная часть похож на предыдущую, но имеет только один болт, расположенный сбоку. Позволяет ровно и надежно зафиксировать пильный элемент без затрат лишнего времени.
Винтовой зажим нельзя затягивать слишком сильно, иначе полотно будет вибрировать при работе
Быстрозажимные
В очень распространенном типе зажима пильная часть закрепляется всего за несколько секунд. Полотно удерживается замком, который приводится в активное или неактивное положение специальной кнопкой. При нажиме на нее шток подается вперед, а насадка закрепляется в пазу. Повторное надавливание кнопки возвращает замок обратно и обеспечивает качественную фиксацию.
О фиксации лезвия в электрическом лобзике с быстрозажимной системой сообщает характерный щелчок
Как продлить срок службы лезвия?
Основной способ продления срока службы полотна — использование его строго по назначению и в штатном режиме. Назначение пилки отмечено соответствующей надписью на боковой поверхности. Не рекомендуется пилить слишком толстые материалы. Особенно это касается сырой древесины, которая заклинивает и перегревает полотно, отчего оно быстро тупится. Некоторые пользователи, стремясь оптимизировать работу, соединяют в пачку по нескольку листов ДСП и пилят их за один раз. Это также является чрезмерной нагрузкой для полотна, способствующей перегреву и выходу из строя.
Важно правильно использовать маятниковый механизм. Если процесс пиления идет слишком туго и медленно, надо посмотреть, в каком положении маятник штока. Всего там обычно три положения, минимум обеспечивает чистый рез, а максимум — наибольшую эффективность
Если маятник включен при резке мягких или непрочных материалов, линия реза будет неаккуратной, лохматой. В то же время, при пилении жесткой и плотной древесины или толстого ДСП, маятник поможет сохранить заточку зубьев и ограничит излишний нагрев инструмента
Всего там обычно три положения, минимум обеспечивает чистый рез, а максимум — наибольшую эффективность. Если маятник включен при резке мягких или непрочных материалов, линия реза будет неаккуратной, лохматой. В то же время, при пилении жесткой и плотной древесины или толстого ДСП, маятник поможет сохранить заточку зубьев и ограничит излишний нагрев инструмента.
Электролобзик — лишь приводной механизм, заставляющий перемещаться в заданном режиме режущий инструмент. Основная нагрузка и рабочий процесс обеспечивается полотном, которое нуждается в создании оптимальных условий работы. Если пользователь не применяет пилку для работы с неподходящими материалами или не перегружает ее, пытаясь резать слишком толстые заготовки, срок службы инструмента будет длительным, а качество работы — соответствующим техническим параметрам.
Какая фанера нужна для выпиливания лобзиком?
Практика показывает, что лучший материал для работы ручным лобзиком – березовая фанера толщиной от 2 до 8 мм. Она доступна, проста в обращении и отличается высокой прочностью.
Для создания мелких деталей или «плотного» ажурного узора уместней использовать трехслойную фанеру толщиной до 3 мм. Ее легко пилить и при этом она довольно прочная. Вероятность, что вы испортите выпиленный завиток при очередном заедании полотна – существенно ниже.
Выбирая материал для поделок, обратите внимание на то, чтобы фанера была ровной и без большого количества сучков. Изучите торец на наличие воздушных камер, их присутствие свидетельствует о неравномерном нанесении клея
От такой низкосортной фанеры лучше отказаться, в противном случае вам не избежать большого количества сколов, которые испортят внешний вид изделия.
Читать также: Чем точат ножи как называется

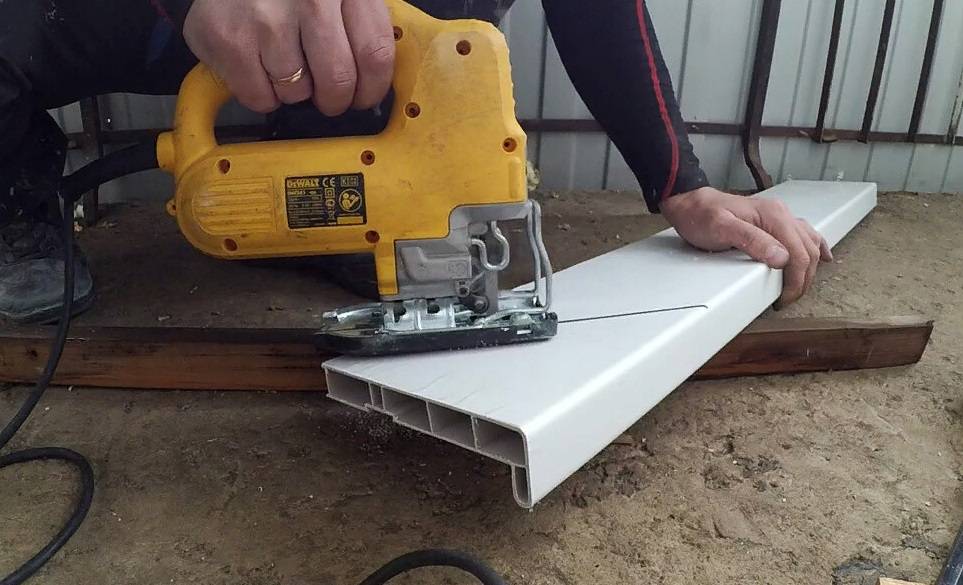

Резка пластика
Есть разные варианты пилок для различных материалов.
У пилки для пластика зубчики должны быть направлены в одну сторону, а именно – к лобзику. Инструмент подпиливает заготовку снизу вверх.
Пилка для дерева не подходит для такой работы, потому что у нее слишком большой зуб. Потребуется пилка с мелким разведенным. Это оптимальный вариант для того, чтобы пилить пластик без применения воды, масла, эмульсии и прочих составов.
Если вы будете использовать очень крупные зубья, тогда нужно обратить внимание на скорость подачи режущего инструмента, то есть скорость продольного передвижения во время реза, которая должна быть минимальной. В противном случае будут образовываться сколы
«Для изготовления детали из пластика следует вырезать шаблон из бумаги, нарисовать маркером необходимый контур или нанести определенную разметку».
Пилка по металлу имеет мелкие зубья. Но главная ее особенность в том, что зубья у нее не разведены, а имеют форму волны. Они позволяют делать более широкий паз по сравнению с толщиной самого пильного полотна.
Минимальная скорость маятникового движения пилы предотвращает вибрацию пластика и возможность его скола.
Как вставить пилку в электролобзик
Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.
Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.
Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.
Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.
Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.
Быстрозажимное крепление Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.
Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.
Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.
Электролобзик: особенности, устройство и преимущества
Этот инструмент является очень полезным приобретением для домашней мастерской. У него много функций, с ним вы сможете работать в различных условиях и практически в любых положениях.
Устройство электролобзика.
Благодаря достижениям современности и высоким технологиям электролобзик перестал быть просто ручным инструментом. Ведь использование электрического или пневматического привода в его работе делает электролобзик практически универсальным домашним инструментом. Также он был улучшен встроенными средствами защиты, гасителями уровней шума и вибрации, электронной регулировкой скорости и защитой от касания (пильного полотна).
В двух словах описать принцип действия лобзика можно так: от двигателя крутящий момент превращается в движение, благодаря которому пилка двигается дальше поступательно в вертикальном направлении.
Конструкция электролобзика
Условно все устройство инструмента можно разделить на следующие части:
- корпус двигателя;
- редуктор;
- подошву;
- рукоятку.
Таблица по применению пилок.
Если ручка скобовидная, то машина будет представлять собой замкнутую конструкцию, а ладонь вы сможете держать на рукоятке исключительно сверху. Вариант с грибовидной ручкой охватить можно по-разному, как и спокойно менять положение вашей руки.
Нужно следить при выборе электролобзика, чтобы подошва и корпус были крепко соединены между собой, т.к. даже малейший люфт может негативно отразиться на том, как будет работать инструмент.
Подошвой лобзик ставится на поверхность, которую вы отпиливаете. Пилки (или пильные полотна) нельзя затачивать, их нужно просто менять. Инструмент не будет перегреваться или испытывать дополнительную перегрузку, если вы будете вовремя заменять затупившуюся пилку.
Лобзики: основные виды
По назначению и конструкции они все одинаковые. Но различают несколько типов инструмента в зависимости от того, как крепят пилку в лобзик.
- Для пилы с хвостовиком крестообразного типа.
- Для пилы с хвостовиком гладкого типа.
- Для пилы с хвостовиком, у которого есть отверстие.
Виды зажимов
У разных моделей электрических лобзиков держатель для полотна может отличаться конструкцией фиксации. Механизм, который предназначен для того чтобы закреплять изделие, расположен на подвижном штоке. Когда инструмент работает, пилкодержатель также подвергается большим нагрузкам. Если используют затупившееся или неправильно подобранное лезвие, нагрузки становятся угрожающими. Потому необходимо подобрать правильную модель, поставить ее, следить за состоянием и своевременно менять
Из всех деталей электрического лобзика именно подвижная часть чаще выходит из строя, при покупке надо обратить внимание на качество материала и исполнение
Могут возникнуть разные ситуации, когда необходимо снять и заменить пилку. Не весь такой расходный материал не является долговечным.
При установке иногда возникают сложности:
- При извлечении изделия может заклинить замок.
- Пилка неравномерно зажата, наблюдается перекос.
- Неправильное закрепление приводит к разлому передней колодки или срыву резьбы винтов.
Людям, работающим с этим инструментом нужно знать, как закрепляется пилка в лобзике.
Держатель для пилки
Быстрозажимное крепление
Большинство бытовых электрических лобзиков оснащено этим креплением. Стоит только нажать на рычаг или кнопку фиксатора прорезь крепления разожмется, а при обратном действии опять сожмется. В прорезь до упора вставляют хвостовик. Сложного в том, как установить пилку в ручной лобзик нет. Негодную достают из крепления, когда оно находится в разжатом состоянии, и ставят новую.
Клавиша, при помощи которой управляют зажимом, может находиться с передней стороны держателя либо сбоку. Если раздастся характерный щелчок, значит пильное полотно встало так, как положено. Можно проверить надежно ли удалось закрепиться изделию. Для этого отпустить фиксатор и попытаться вытащить пилку руками. Если оно не выскакивается, значит все удалось сделать правильно.
Надо иметь в виду, что пилка вставляется, заменяется, крепится, а также проверяется надежность ее установки только после того, как инструмент будет поставлен на предохранитель либо отключен от сети.
Радиальный зажим
Патрон с радиальным зажимом – это тоже быстросъемный механизм. С лицевой стороны его закрывает защитный щиток. Перед тем как вставить пилку в электрический лобзик, щиток в зависимости от модели сдвигают вниз или поднимают, по часовой стрелке поворачивают барашек зажима. В открывшуюся прорезь вставляют хвостовик, затем ее закрывают, барашек возвращается в первоначальное положение.
Крепление с зажимом на болтах (колодочное)
Для фиксации полотен в электролобзиках с такими видами держателей установлены металлические колодки с отверстиями под болты, которых может быть 2 (крепежный и регулировочный) или 1 (крепежный). Если устаревшие модели оснащены прямым шлицом под плоскую отвертку, то современные имеют шлицы в форме 6-ти угольных отверстий. Для них в комплекте с лобзиком идет специальный шестигранный ключ.
Перед тем как выполнять вставку пилки в инструмент, болты надо ослабить, после того как хвостовик будет установлен в прорезь, их следует затянуть
Действовать нужно осторожно, потихоньку, чтобы не случилось перекосов. С помощью угольника следить за положением полотна, это многие считают минусом
К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика.
Важный момент – точно определить степень затяжки болтов. Если полотно затянуть слишком сильно, из-за чрезмерного натяжения оно сломается. При слабой натяжке работать электролобзиком не получится, пилка будет качаться в гнезде либо вылетать.
Проблемы колодочного крепления еще и в том, что в результате напряженной работы и частой смене полотен:
- стираются шлицы на болтах;
- срывается резьба колодки или крепежа;
- на корпусе появляются трещины.
Испорченная колодка не ремонтируется. Ее нужно менять. Чаще всего такое происходит с лобзиками, которые изготовлены из материалов, не отличающихся качеством.
У каждого вида крепления свой способ закрепления пилки
Подготовка инструмента к работе и дополнительные приспособления
Электролобзик – своего рода универсальный прибор, который в некоторых случаях способен заменить целый ряд инструментов. Перед началом работы, необходимо произвести внешний осмотр инструмента: убедиться в целостности силового кабеля, проверить подключение к электросети.
Также важно правильно подобрать режущее полотно – для каждого материала, подвергающегося распилу, свои требования. Разметка, нанесённая на материал, должна быть чёткой и хорошо заметной. Можно воспользоваться лазерной направляющей, если таковая входит в комплектацию электролобзика
Однако бывалые мастера, для более точного реза, советуют ориентироваться на метки нанесенные на подошву. Все работы лучше выполнять на пильном столе – этот элемент можно приобрести в магазине, или обустроить его самостоятельно
Можно воспользоваться лазерной направляющей, если таковая входит в комплектацию электролобзика. Однако бывалые мастера, для более точного реза, советуют ориентироваться на метки нанесенные на подошву. Все работы лучше выполнять на пильном столе – этот элемент можно приобрести в магазине, или обустроить его самостоятельно.
Ряд производителей выпускают дополнительные приспособления, призванные помочь в выполнении различных операций. Хорошим подспорьем станут следующие дополнительные приспособления:
#1. Параллельный упор-циркуль — пригодится для выпиливания окружностей.
#2. Параллельный упор — для прямолинейного реза.
#3. Направляющая шина — упрощает распил по прямой.
#4. Съемная накладка для опорной колодки — может быть изготовлена из пластика или металла и применяется для повышения скольжения лобзика по поверхности обрабатываемого материала.
#5. Противоскольный вкладыш — применяется для уменьшения вероятности появления сколов в процессе работы, особенно актуален при пилении ламинированных пиломатериалов.
Изучив, как правильно пользоваться электролобзиком, можно приступать непосредственно к распилу. Выбор пилки и режима работы играет достаточно важную роль в процессе распиливания материала и эксплуатации инструмента. При неправильно подобранном режиме работы, электролобзик может сломаться. Поэтому не стоит пренебрегать нижеописанными рекомендациями.
