Как выкопать траншею под фундамент своими руками

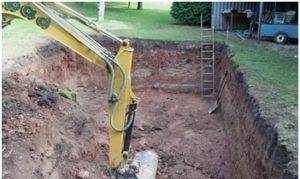

Копка с использованием тяжелой техники

Разработку котлована под фундамент чаще всего проводят ковшом экскаватора. Такая копка требует от строителей и проектировщиков знания как правильно определить глубину канавы.

Перед ямой нужно подготовить площадку для размещения остальной техники и позаботиться о возможности свободного вывоза лишнего грунта.

Разработка котлована под дом начинается после того, как экскаватор будет установлен на расстоянии не менее метра перед ямой. Заранее определяются и параметры откосов ямы. Чем большей глубины канавы выкапываем, тем более пологими делаем откосы.

Котлованы, разработанные ковшом, отличаются глубиной и значительными размерами. Определив глубину котлована в соответствии с данными об уровне промерзания грунта, ширину и длину его устанавливают в зависимости от особенностей и параметров основания постройки.

Кока ковшом позволяет создать котлован правильной трапециевидной формы, гарантируя отсутствие риска осыпания

Следует принять во внимание и уровень залегания грунтовых вод. От этого зависит степень необходимости использовать гидроизоляционные материалы, выстилая ими дно и боковины ямы. Именно от уровня залегания подпочвенных вод зависит угол наклон боковин котлована

Рытье котлована ковшом осуществляется в сухую погоду, что позволит избежать размывания краев ямы дождевой водой и облегчает вывоз отработанной почвы

Именно от уровня залегания подпочвенных вод зависит угол наклон боковин котлована. Рытье котлована ковшом осуществляется в сухую погоду, что позволит избежать размывания краев ямы дождевой водой и облегчает вывоз отработанной почвы.

Обязательное условия, которое всегда соблюдается при выполнении работ с помощью экскаватора – получение подтверждения отсутствия на данном участке подземных коммуникаций.

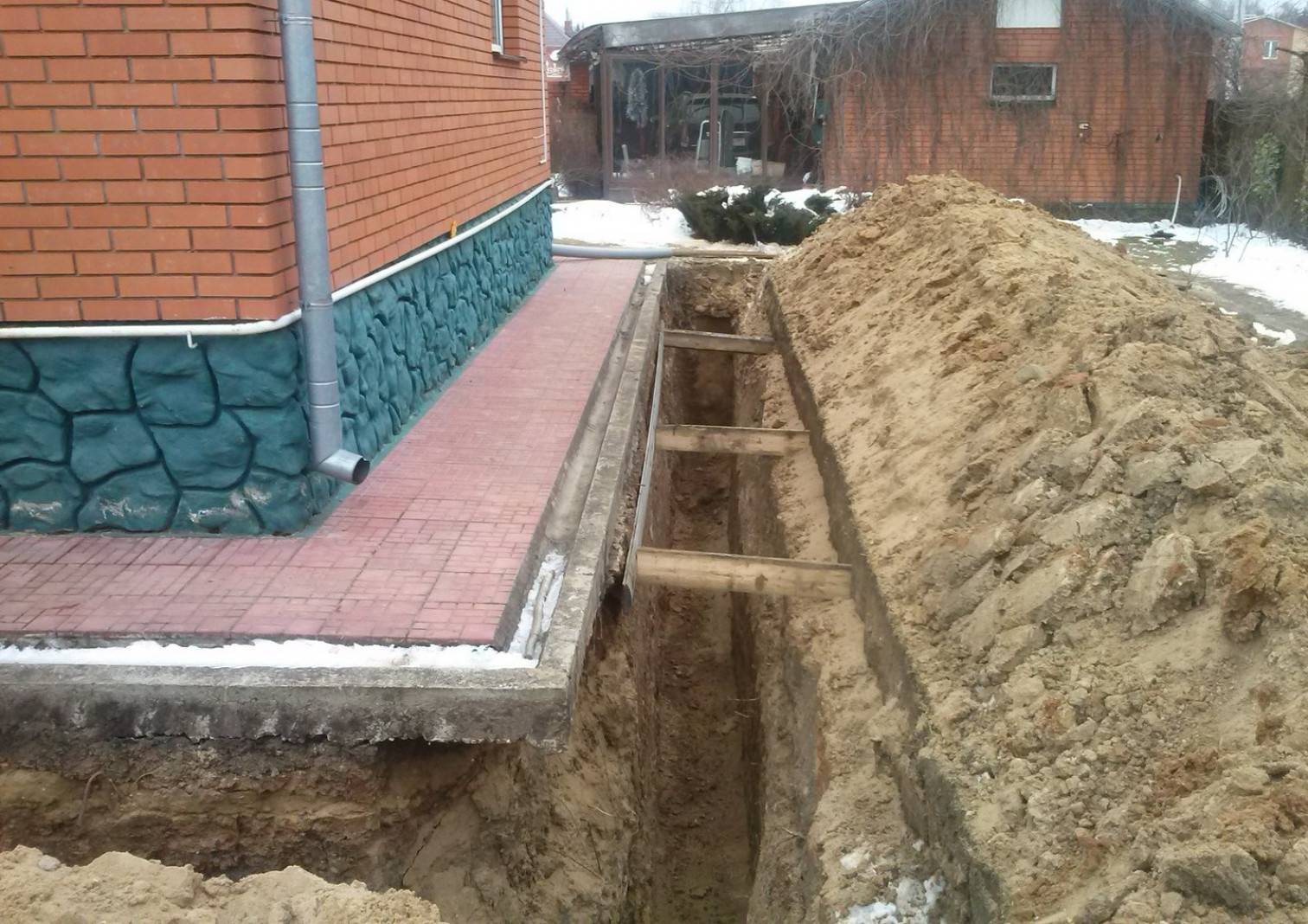

Как влияет на фундамент выкопанный рядом котлован

Нас спрашивают: З дравствуйте! Помогите, пожалуйста! У меня гараж (2008 года постройки) в кооперативе. Сосед начал строительство и вплотную выкопал котлован 2.2 метра возле моего гаража. Мой фундамент 1.2 метра (бетонные блоки, под ними песчаная подушка). По стенам и полу моего гаража пошли трещины! Затем он выставил опалубку и залил вплотную бетоном фундамент своего гаража 1.8 метра. Трещины в моём гараже растут!

Сосед говорит, что его вины в этом нет, якобы, это мой гараж построен с нарушениями, поэтому и произошли эти трещины при его строительстве или вообще эти трещины у меня уже были давно! Как вы считаете, виноват ли сосед? Ведь мой брат три кооператива обошел в поисках хорошего, добротного гаража! И никаких трещин не было! А теперь со стороны соседа гараж светится, расслоилась кладка! Виден перекос ворот по цвету краски. Очень Вас прошу высказать своё мнение как специалиста!

Мы отвечаем: Ч тобы понять, как влияет на фундамент выкопанный рядом котлован, нам нужно разобраться, как распределяется нагрузка от фундамента на грунт. Выглядит это распределение как расширяющаяся призма (она так и называется «призма давления» см. рисунок 1)

Из рисунка так же видно, что если вплотную к фундаменту вырыть котлован, часть призмы давления окажется отсеченной. Причем чем ниже дно котлована по отношению к фундаменту, тем большая часть призмы убирается и тем сильнее падает несущая способность грунта, на который опирается фундамент.

Еще наглядный пример: попробуйте поставить какой-то предмет на кучку песка, затем часть песка уберите. Причем, не под грузом, а сбоку даже в некотором отдалении от предмета. Вы увидите как тут же произойдет осадка. Причем с перекосом.

Конечно в реальности под фундаментом не песок, а суглинок, но нагрузка здесь на порядки больше, и суглинок ведет себя точно так же. Грунт словно «выдавливается» из под фундамента, стремится снова занять форму естественного откоса.

На присланном вами фото, кстати, видно, что грунт из-под блока фундамента частично высыпался.

Подобным образом копать котлован вблизи существующих объектов категорически запрещено.

Разработка котлована под новый фундамент допускается либо, на расстоянии достаточном, чтобы не отсечь рабочую часть призмы давления, либо на глубину, не превышающую глубину заложения существующего фундамента.

В противном случае деформация существующего здания практически неизбежна. Что мы и видим в вашем случае.

Рекомендую: Какой фундамент под гараж сделать из блоков ФБС?

Ваш сосед неправ, его котлован выкопан с грубыми нарушениями что повлекло образование трещин в ваших стенах. И даже сейчас, когда грунт вроде бы «подперт» его монолитом, деформации еще происходят. Более того, не исключено, что в дальнейшем и его стена на этом фундаменте даст небольшие трещины, поскольку нагрузка от фундамента вашего, воздействуя на «монолит» сбоку будет деформировать, двигать его.

Подобные вещи достаточно очевидны, а реакция соседа похожа на отговорки. Видимо он сам понимает, что дал маху, но признаваться в этом не хочет.

Если есть возможность, пригласите специалиста из сертифицированной строительной лаборатории, он даст заключение и поможет составить акт. После чего требуйте от соседа компенсации затрат на ремонт.

В утешение могу сказать, что скорее всего деформации прекратятся раньше, чем ситуация станет критической и более не возобновятся. После этого достаточно будет заделать трещины раствором.или прокомментировать Один комментарий

1. Марина 05/11/2017 в 23:27 – Ответить

   Огромнейшее ВАМ СПАСИБО!!! ВЫ мне очень помогли!!!!

Формирование подушки из гравия

Функционал щебня при создании подушки под бетонную ленту не так очевиден. Слой щебня не меняет своей формы. Дело в том, что камни, формирующие его массив, упираются друг в друга с существенно большим давлением, чем это делают те же песчинки (в силу массы). Поэтому даже трамбовка щебня не приведет к тем результатам, что и с песком (щебень, конечно, утрясется, но его объем сократится незначительно).

Щебень нужен из-за того, что он способен существенно уменьшить вертикальную нагрузку здания на свое основание. Именно в силу хаотичного расположения камней в щебеночном массиве относительно друг друга при приложении давления на него сверху, камни распираются в предоставленном им пространстве и передают это давление не строго вниз (по вектору силы тяжести), а во все стороны, частично цепляясь, таким образом, за стенки котлована.

К примеру, при толщине гравийного слоя в 25 см. и ширине бетонной ленты в 40 см. совокупный вектор силы тяжести капитальной конструкции в целом снижается по модулю от 40% до 60%!

Меньше сосредоточенное давление на грунт – меньше будет и реакция на это давление, а значит, устойчивость всей конструкции целиком только возрастает.

Игнорировать гравийный слой (или же экономить на нем) также недопустимо, как и на песке. В этом случае строение «впечатает» слой песка своим весом, и из-за непрерывного давления песок, в итоге, может истончиться настолько, что никаких грунтовых флюктуаций компенсировать более уже будет не в состоянии. А вот слой щебня «раздал» бы вес строения во все стороны (вектора силы перпендикулярны поверхности сечения щебеночного массива) и на долю песка досталось бы меньше. Получилось бы, что песок смог бы скомпенсировать на себе больше воздействий грунта. Что, в общем-то, и требуется.

У щебня есть следующие сравнительные качественные и ценовые характеристики:

Слой гравия отсыпается на уже утрамбованный слой песка и уплотняется. «Стучать» по нему чем-то — крайне неэффективно, поэтому для его уплотнения применяют специализированные вибрационные устройства. Для формирования подушки достаточной толщины (для построения кирпичного дома в 2 этажа, плюс крыша) требуется отсыпка слоя гравия в 25 см. щебнем с фракцией от 20 до 40 мм.

Способы копания

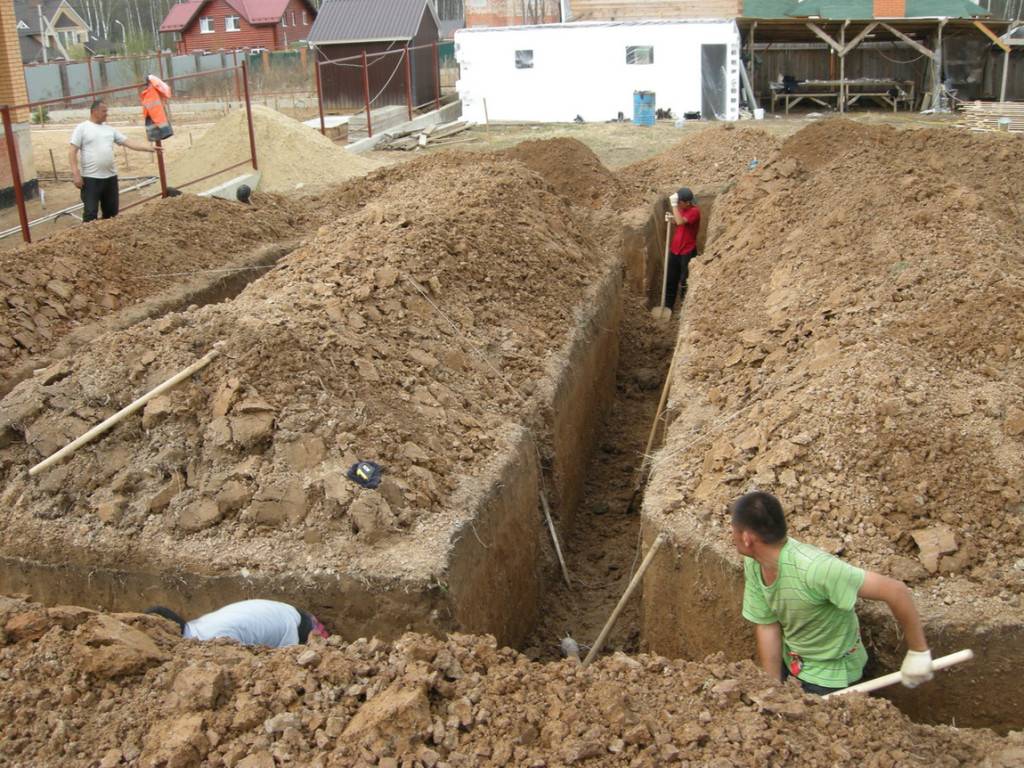

Ручной труд при разработке грунтов относится к категории тяжелых физических работ, на выполнение которых человек тратит немало усилий.

Существует несколько способ ручной разработки траншейных выемок:

1. Лопатой. Технология выемки земли лопатой нельзя назвать сложной. Вначале штыковой лопатой снимается верхний плодородный слой почвы, рыхлый грунт вынимается совковой. Для траншей идеально подходит ступенчатый способ разработки земли с послойной выемкой земляных масс.
2. Мотоблоком и мотобуром. Ускорить процесс разработки грунта можно с помощью мотобура или мотоблока. Для этого по периметру размеченной траншеи пробуривается ряд отверстий и после этого грунт легко снимается лопатой. Мотоблок применяют для глубокого разрыхления земли с последующей выемкой грунтовых масс совковой лопатой. Ускоренный способ применим для разработки неглубоких траншей глубиной до 2 метров.
3. Траншеекопателем. Малая механизация ручного труда намного облегчает трудоемкий процесс копки траншей и позволяет сократить время на выполнение земляных работы. Для этих целей часто применяется траншеекопатель заводского изготовления или самодельное устройство, собранное на базе мотоблока или большой бензиновой пилы.

   Заводской инструмент обеспечивает пользователям удобство и максимальную безопасность. Его основная особенность заключается в отсутствии во время работы обратного удара, что приводит к снижению скорости вращения и усилению углубления в грунт.

   Основного режущего элемента – цепи заводского траншеекопателя хватает на копку траншеи протяженностью до 1000 метров. Этот показатель зависит от скорости работы механизма, глубины разработки и категории грунта.

4. Бензопилой. Выкопать земляную траншею можно бензопилой типа «Дружба» или «Урал», оборудованной старой автомобильной шиной и цепной передачей. Технология выполнения работ заключается в нарезке грунта мелкими кубиками, что намного упрощает его уборку. Домашние мастера, применяющие бензопилу в качестве основного инструмента для копки, отмечают увеличение скорости разработки в четыре – пять раз по сравнению с ручной копкой лопатой.

О копке траншеи лопатой расскажет эта статья, мотоблоком — эта, траншеекопателем — эта.

Расчет длины и ширины

Прежде чем выкопать котлован под фундамент, вы должны определить его длину и ширину. Они будут зависеть от размеров здания и глубины залегания подошвы конструкции. С размерами постройки всё ясно: параметры фундамента должны оказаться больше ширины и длины фасада на 40 см (для этого необходимо прибавить около 20 см с каждой стороны). Это требование обусловлено тем, что фасадная отделка не должна висеть в пустоте. Но габариты зависят от глубины залегания ещё и в том, что поперечный профиль котлована обладает формой трапеции. Это объясняется тем, что стенки при выемке грунта должны иметь откосы, ведь именно такие правила диктует техника безопасности.

Размеры дома, увеличенные на 40 см, будут проецироваться лишь на дно котлована, тогда как верхняя часть должна оказаться больше этих размеров на величину, которая равна глубине залегания подошвы конструкции. Это позволяет обеспечивать пропорции с 45-градусным уклоном стенок, что защитит стенки от осыпания грунта.

На нулевом уровне ширина и длина котлована будут равны длине и ширине дома, которые увеличиваются на глубину ямы. На уровне подошвы фундамента размеры котлована будут совпадать с параметрами фасада, увеличенными на 40 см. При заглублении подошвы на 0,5 м этим правилом можно пренебречь, при этом котлован будет иметь вертикальные стенки.

Особенности устройства котлована

Рытье котлована экскаватором

Немногим известно, что особенностью вырытого грунта является увеличение на 30-40% процентов своего объема. В этой связи при рытье котлована экскаватором следует организовать бесперебойную работу по вывозу излишков грунта, а также оставить определенную часть для присыпки возведенного фундамента.

Что касается формы и размеров котлована, то эти показатели находятся в прямой зависимости от вида выбранного основания. Так, в случае изготовления плитного фундамента следует обустраивать выемку, четкой прямоугольной формы. При выполнении основания по ленточной технологии необходимо сооружать котлован в форме траншеи, а в варианте возведения столбчатого фундамента в виде шурфов или скважин.

Глубина

Высота будущего котлована высчитывается на основе двух важных качественных показателей грунта: уровень промерзания и граница грунтовых вод. Важным моментом при обустройстве основания является расположение фундамента на 40-50 см ниже выявленного рубежа промерзания почвы.

Граница грунтовых вод должна находиться на расстоянии не менее 50 см от обустраиваемого основания. В противном случае понадобиться выполнять дополнительные работы по установке гидроизоляции фундамента и дренажной системы для отвода излишек воды, что существенно усложнит строительство и увеличит затраты.

Размеры сторон

При рытье котлована важно учитывать, что его длина и ширина зависят от размеров будущего строения и глубины обустраиваемого фундамента. С габаритами постройки все просто – длина и ширина основания должны превышать заявленные параметры возводимого сооружения на 40-50 см, по 20-25 см с каждой из сторон. Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии

Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии.

В соответствии с правилами техники безопасности необходимо обратить внимание на изготовление котлована в форме перевернутой трапеции, откосы которой будут впоследствии предохранять от непреднамеренного осыпания или сползания грунта. Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º

В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º

Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º.

Виды ленточного фундамента по глубине заложения

Согласно СНиП –87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Как выкопать подвал под готовым домом, чтобы получить прибавление площади, а не проблемы.

В идеале, с целесообразностью возведения цокольного этажа или подвала определяются еще на этапе проектирования, и строительство ведут с соблюдением определенной технологии. В реальности же необходимость в дополнительном помещении может возникнуть значительно позже, когда приобретается дом, требующий капитальной реконструкции, или появляется возможность провести желанные удобства в свой собственный. Не у всех есть возможность строить отдельное техническое помещение или выделить под него комнату, иногда реальнее углубиться и возвести подвал. Вот и среди пользователей портала FORUMHOUSE есть умельцы, решающие такие задачи с положительным результатом. В этой статье мы расскажем, как строить подвал под дом.

Как выкопать подвал в готовом доме

Сразу стоит оговориться, что возможность строительства подвала под стоящим домом зависит от типа фундамента. Ленточный, свайный или свайно-ростверковый допускает подобные манипуляции, с плитным ничего не получится. И дело даже не в титанических усилиях, которые нужно приложить, чтобы демонтировать даже часть плиты, а в том, что нарушение целостности – это потеря несущей способности. Имеет значение и тип коробки – под каменной конструкцией можно обустроить подвальное помещение, но подвести под стены цокольный этаж не получится, тогда как сруб или дом из бруса реально «вывесить» и поднять за счет цоколя. Еще один важнейший параметр – тип грунта и уровень грунтовых вод. Если УГВ высокий, углубление будет максимально осложнено, а то и невозможно. Твердопластичная глина же означает, что копать придется долго и нудно, использовать лом или перфоратор, так как придется буквально «выгрызать» каждый кусок.

Основное отличие строительства подвала в готовом жилом доме от строительства первым этапом – ручной труд: и выкапывать, и выбирать землю, и заливать раствор придется своими силами, без привлечения спецтехники. Поэтому трудно, долго, сложно, но можно, что и доказано нашими умельцами.

Как построить подвал в построенном доме: личный опыт

Исходные данные: ленточный фундамент 7×10метров, заглублен на 70 см в глину (или на 120 см от земли), ширина – 40 см, арматура диаметром 16 мм, два ряда по две линии. Масса дома – около 120 тонн. Грунт – твердопластичная глина (после снятия плодородного слоя 40-50 см, выбивали фундамент ломом, копать лопатой было невозможно), УГВ ниже семи метров. Буду заглублять подвал ниже залегания основания фундамента, согласен, что правильно и проще рыть котлован сразу, но что имеем, с тем и работаем.

Чтобы не наделать ошибок, alex_gagra создал тему на форуме, в которой попросил у более опытных товарищей объяснить, как как роется подвал, прояснить технологию, и на его просьбу откликнулись. Процесс сводится к ручному рытью котлована нужной глубины и последующему бетонированию стен и пола. Бетонирование необходимо для сохранения несущей способности фундамента и компенсации бокового давления. Самый важный вопрос – на каком расстоянии от подошвы фундамента должен быть выкопан котлован и залита стена. Ответ дал один из участников обсуждения.

Копать от подошвы существующего фундамента разрешается в 30-ти градусной зоне от горизонтали подошвы. Это самый простой способ, получится форма вынутого грунта, соответствующая перевернутой усеченной пирамиде от подошвы фундамента.

В другой теме ответ на этот же вопрос немного отличается.

От вертикали ленты откладывайте вниз угол 45 градусов. Это опорная часть грунта, на которой стоит лента, трогать ее нельзя.

В принципе, верны оба варианта, только первый оправдан при твердопластичных глинах с низким УГВ, но следует хорошо перестраховаться и сделать угол побольше, если почвы более рыхлые.

Учтя советы бывалых, alex_gagra перед началом работ нарисовал план-схему устройства подвала.

И воплотил ее в жизнь – отступили по метру от фундамента, вырыли по периметру траншею до уровня подошвы, высота от уровня земли до плит перекрытия составила 2,2 метра. Собрали опалубку шириной 20 см, из ОСП (одна стена), связали арматурный каркас, залили бетоном посредством миксера (удалось смастерить приемник вместо перетаскивания ведрами). На этом первый этап закончился, бетон оставили для созревания. Через две недели стройка вошла во вторую фазу – откопали оставшийся грунт, залили ленту под перегородку. Под опалубкой – ни трещин, ни сырости. Пол в дальнейшем решено выложить плиткой.

Ширина траншеи под фундамент

Сама траншея всегда будет шире фундаментных блоков, которые в неё лягут. В свою очередь фундамент должен быть несколько шире основных планируемых стен.

На практике ширину высчитывают исходя из учета размеров конструкции, включая опалубку и опоры плюс 0,4 м (0,2 снаружи и 0,2 м внутри здания).

Как правило, траншея под частный дом вручную роется шириной 0,7-0,8 м. При данных габаритах удобно вынимать грунт и свободно перемещаться при ведении работ.

Осыпавшуюся землю не стоит утаптывать, а необходимо удалить

Это важно потому, что даже утрамбованная земля сильно уступает естественной плотности почвы

Процесс выкопки фундамента экскаватором: траншеи с откосами

На строительстве домов большой площади, стены которых должны опираться на фундаментные ленты большой глубины или ступенчатой формы, для которых роются широкие траншеи с откосами, может использоваться не только мини-трактор, но и полноценный экскаватор. Копка траншей такой техникой регламентируется технологической картой ТТК, обзор которой мы и представим в данной главе.

• После подготовки участка к работе (раскорчёвки пней, удаления растительности), на местности производится геодезическая разбивка осей фундамента и контуров траншей. Отметки закрепляются к существующим объектам (дерево, забор, здание). Так же обозначаются границы отвала, в который и будет складироваться грунт.
• Трасса оформляется актом с приложением отметок привязки, копия которого передаётся машинисту для ознакомления. Работы начинаются с планировки поверхности земли бульдозером, которая осуществляется по всей площади застройки.
• Далее подключается экскаватор с обратной лопатой – он копает открытым способом, грунт сбрасывает в отвал или сразу грузит на автотранспорт. Ёмкость ковша определяется с учётом объёма земляных работ и параметров траншей.
• Копка осуществляется не на всю глубину, а с недобором 15-20 см. Доработка дна и зачистка откосов производится вручную.
• Ширина траншеи должна быть такой, чтобы при установке опалубки в пазухе мог перемещаться человек. Глубина соответствует высоте заглублённой части фундамента, плюс суммарная толщина всех подстилающих слоёв.

Принцип формирования траншеи с откосами

Влияние веса постройки

Во многом вес будущего дома предопределяет глубину, на которую необходимо копать фундамент. Таким образом, во время проведения расчетов следует учитывать общий вес дома, который, в свою очередь, зависит от основного строительного материала.

Для одноэтажной постройки нет необходимости делать сложный фундамент. Достаточно вырыть небольшую по глубине траншею в соответствии с предписаниями по типу грунта.

В случае с двухэтажными домами потребуется сделать несколько большую глубину, чем предписано типом грунта. Если стандартно необходимо вырыть траншею с глубиной 1.3 м., то для большой постройки это значение следует увеличить, примерно, до 1.8 метра.

Важно заметить, что вес постройки сильно зависит от выбранного материала для строительства. Следовательно, при расчетах следует учитывать, что для кирпичной постройки потребуется несколько большая глубина, чем для деревянного дома

Обычно все эти расчеты учитываются в проектах, составленных специалистами.

Советы новичкам

Нередко новички допускают ошибки при копке траншеи. Чтобы избежать неприятностей, следует прислушаться к рекомендациям профессиональных строителей:

• Если предполагается, что по дну углубления будут перемещаться рабочие, или придется выполнять гидроизоляцию стен основы, то ширина траншеи должна возрасти на 0,5-0,6 м;
• Если глубина траншеи превосходит 1,3 м, рабочие могут спускаться в нее исключительно после проверки креплений и откосов;
• Нельзя забывать о мерах безопасности: если стены углубления не закреплены, базис стоит закладывать сразу после выработки почвы. Если пренебречь этим правилом, в несколько раз возрастет риск обвала стен.

Подготовка и полезные рекомендации

Траншея под ленточный фундамент

Идеальный вариант выкопать траншею под ленточный фундамент – использование специальной техники. Но не всегда это возможно. Также много людей предпочитают экономить или же создать дом собственноручно – для них это просто принципиально

В таком случае перед началом работы нужно обратить внимание на несколько моментов:

Оценка свойств грунта. Без изучения хотя бы основных характеристик почвы, существует вероятность выбрать неправильную глубину и ширину основания, что может закончиться плачевно или же приведет к бессмысленной трате материалов.
Очистка территории. Началу работы должна предшествовать подготовка площадки под будущий дом или другое сооружение. Избавьтесь от всей растительности и корней.
Правильные расчеты

Сооружая ленточный фундамент или любой другой, важно проводить работу по уже созданному проекту. Это убережет от ряда ошибок и станет гарантией долговечности здания.

Рытье траншеи в недоступном для техники месте

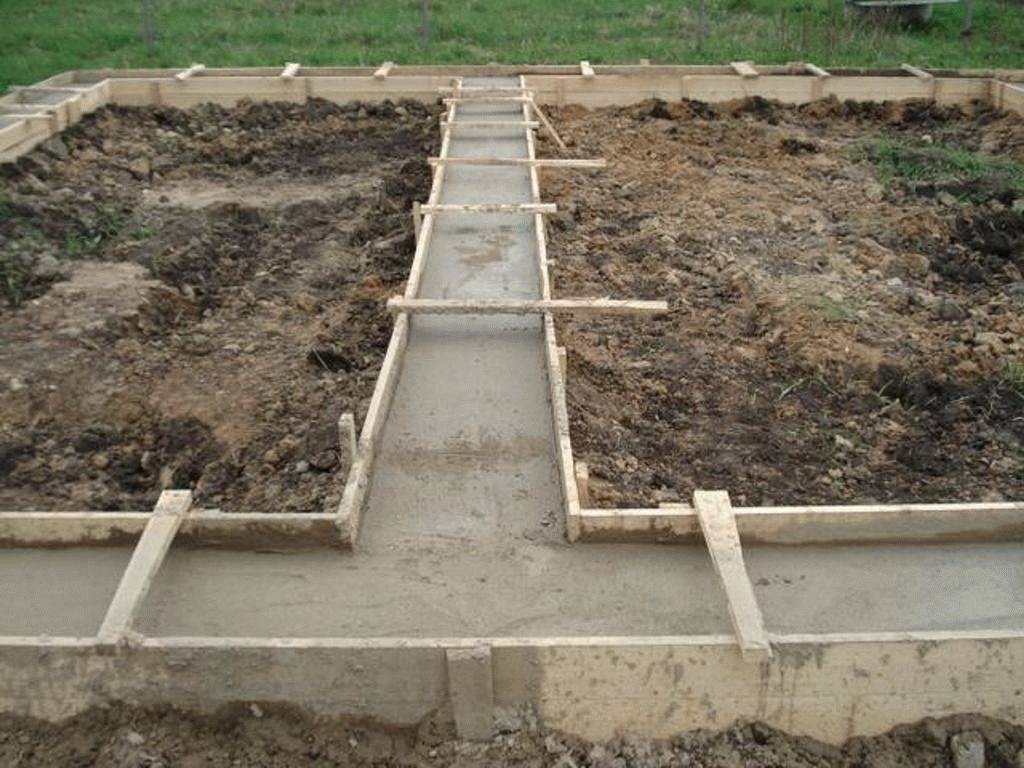

Для малоэтажного строительства наиболее часто выбирают ленточный фундамент. Такой выбор позволит соорудить надежный дом, при условии определения правильной глубины и ширины.

Ширину выбирают в полном соответствии с толщиной стен и особых проблем с этим параметром нет. Глубина же редко определяется с помощью специалистов (многие просто экономят на этом). Поэтому вместо профессионального расчета используется опыт соседей или спрашивается совет у знакомых строителей. Много домов, сооруженных без специальных исчислений, стоят многие годы, но существует большой риск «прогадать».

При самостоятельной работе мало кто уделяет должное внимание и армированию. О создании каркаса речи идти вообще не может

Его заменяют брошенные в траншею металлические прутья. Это выглядит примерно так:

• Готовится траншея.
• Она на 50% заполняется гравием.
• Сверху бросают прутья для армирования.
• Заливается бетон.

В большинстве случаев такой ленточный фундамент под дом имеет ширину 0.4-0.5 м.

Технология (если этот процесс можно так назвать), описанная выше, считается заведомо неправильной по ряду причин:

• Глубина и ширина траншеи зависит исключительно от показателя необходимой несущей способности основания, свойств грунта (на них может влиять даже пора года).
• Гравийная подушка обеспечивает равномерность подачи нагрузки от основания на почву. В случае если она не была утрамбована, произойдет проседание в участках с неровным дном траншеи и целесообразность использования подушки будет сомнительной: она не сможет выполнять поставленную задачу. Утрамбовка проводится «послойно» с помощью специального оборудования: виброкатка или виброплощадки. Толщина подушки должна быть больше 0.15м, а иногда превышает и 1 м. до
• Без правильного изготовления каркаса армирования, выполненного из прутьев оптимального в конкретном случае диаметра и сечения, фундамент не будет иметь достаточное сопротивление растягивающей нагрузке. Даже при использовании бетона высоких марок, он будет хорошо выдерживать только давление на свою поверхность. Расположение прутков исключительно в средине основания и на 50% не поможет достичь необходимых показателей сопротивления растягивающим нагрузкам. В результате пойдут трещины по всему дому.

Все процессы необходимо выполнять с технологической точки зрения правильно – это станет гарантом прочного и долговечного основания.

Ручная разработка грунта

Несмотря на современную технику, ручная разработка грунта по-прежнему необходима. Уже хотя бы потому, что после техники, обычно требуется зачистка дна котлована от рыхлого грунта (ручная доработка).

Доработка дна котлована после экскаватора

Совет

. Если обжечь поверхность деревянной рукояти лопаты до легкого обугливания, то, работая таким инструментом, вы не натрете водянистых мозолей даже, без перчаток.

Чтобы знать, как копать котлован под фундамент экскаватором, часто требуется выкопать траншею своими руками, так называемый шурф. С его помощью уточняется наличие или отсутствие подземных коммуникаций, которые экскаватор может разрушить.

Рекомендую: Особенности использования цементного раствора при кладке в жаркую погоду

Разрабатывая проект производства работ, мы узнали характеристики грунта, на основании этого определяем инструменты для разработки грунта своими руками:

Категория грунта	Наименование грунта	Плотность в естественном состоянии кг/м3	Инструменты
1	Пески, супеси, растительные грунты и торфяники	800-1600	Штыковые и совковые лопаты
2	Легкие суглинки, лёссовые грунты, гравий и пескогравий, супеси с включениями строительного мусора, гравия	1600-1900	Лопаты, кирки
3	Тощие и жирные глины, тяжелые суглинки, крупный гравий, растительный грунт с корнями, суглинки с включениями щебня и гравия, крупный гравий.	1700-1900
4	Тяжелая глина, сланцевая глина, жирные глины с включением щебня	1900-2000	Лопаты, кирки, ломы
5-7	Мергели и др. меловые породы, известняки и ракушечники, твердые лёссы, дресва, туф, сланцы глинистые и песчаные	1250-2800	Лопаты, кирки, ломы, отбойные молотки и перфораторы, клинья и кувалды. Взрывным способом
8-11	Граниты, диабазы, песчаники, конгломераты, плотные известняки, мрамор, габбро	2100-2900

Стоимость работы

Цены на изготовление котлована могут варьироваться в зависимости от региона, в котором будет проводиться работа. Даже в разных местах одного города расценки могут отличаться.

Помимо общего объема работ на стоимости отражаются некоторые факторы, усложняющие процесс копания:

• Высокий уровень залегания почвенных вод;
• Скалистый грунт;
• Уклон на территории;
• Болотистые почвы.

В среднем, обычный трактор с ковшом можно арендовать за 10 тыс. рублей за смену, плюс доплата за транспортировку. Такой агрегат прекрасно подойдет для выполнения углубления под строение среднего размера. План можно выполнить всего за 8 часов.

Для изготовления траншеи под массивное здание или для рытья очень глубокого котлована в аренду придется взять полноценный экскаватор. Он обойдется значительно дороже, чем трактор. Экскаваторы не сдаются на день, так как их перевозка отнимает чересчур много времени, а это чревато дополнительными затратами.

Сколько стоит вырыть котлован под фундамент при найме бригады? Расценки за 1 куб почвы могут варьироваться от 1 тыс. 300 рублей до 2 тыс. рублей. Однако следует учитывать, что человек за смену максимум сможет выкопать несколько кубов, потому за день справиться вряд ли удастся.

От плотности грунта, организации процесса и рабочих условий будут зависеть размеры проработанной за день площади.

Видео:

Вас также заинтересует:

Пол по грунту на ленточном фундаменте – устройство и технология

Схема армирования ленточного фундамента

Как сделать гидроизоляцию в гараже

Возможные проблемы

Во избежание самых очевидных проблем необходимо сократить сроки работы до минимума. В противном случае осадки пропитают почву и плотность всей конструкции будет сомнительной.

Если предотвратить отсутствие осадков не получилось, то для устранения последствий воздействия влаги потребуется снимать дополнительный слой грунта, пока земля не будет сухой. По этой причине на строительство фундамента потребуется большее количество материалов и времени на работы. Так потребуется увеличить размер подушки, которая разделяет фундамент и почву. Именно фактор дождя является основной причиной выбора строительной техники для ускорения процесса.

Зимние раскопки

При зимних раскопках встречается единая проблема – промерзание верхнего слоя грунта. Все работы должны выполнятся еще быстрее, чем в летний период, так как с течением времени земля быстро замерзает. Если дно или стенки промерзнут до окончания кладки или заливки, то это повлечет за собой низкую устойчивость конструкции. Также нужно учитывать, что выкопанный грунт необходимо складировать в том место, где он не успеет за несколько дней промерзнуть, из-за чего возникнут сложности с его уборкой.

Поэтому для сокращения времени применяется строительная техника. Землеройные машины помогают достичь необходимой скорости, несмотря на твердость почвы. При этом качество работ страдать не будет.
