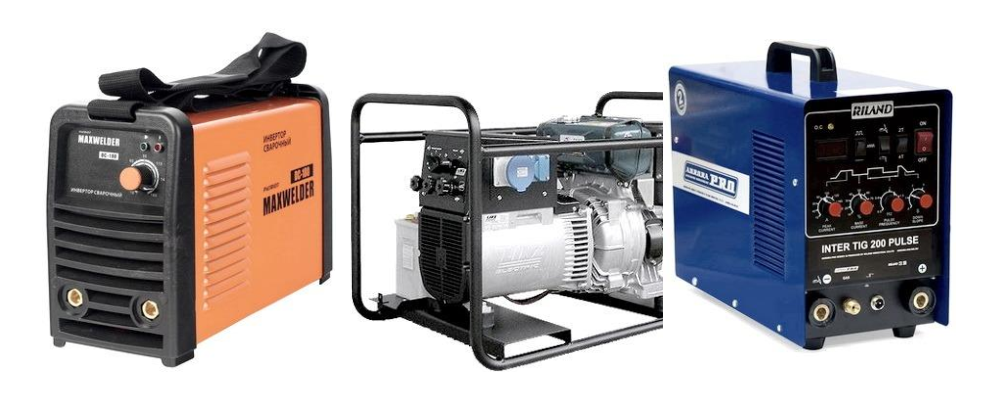

Виды сварочных аппаратов

Как выбрать сварочный аппарат для электросварки

В основе выбора лежит несколько ключевых параметров.

1. Напряжение питающей сети. Понятно, что это 220 или 380 вольт. Характеристика немаловажная, потому что все представленные выше типы сварочного оборудования, кроме инверторов, реагируют на качество напряжения в питающей сети. Если напряжение резко поднимается, срабатывает защитный блок, который отключает аппарат. При низком значении напряжения резко снижаются все сварочные параметры, что приводит к низкому качеству сварочного шва. И только инверторы могут спокойно работать в диапазоне 180-250 вольт без изменения своих параметров. Что касается сварочных приборов, работающих от трехфазной сети, то на дачах их практически не используют. Поэтому, если говорить о том, какой сварочный аппарат лучше для дома, то по показателю напряжения это инвертор.
2. Напряжение холостого хода. Это напряжение сварочного аппарата, когда он включен в сеть, но нагрузка на него не производится. Почему необходимо знать этот параметр? Все дело в том, что от него зависит легкость розжига электрода. И чем данное значение выше, тем процесс розжига проще, плюс увеличивается стабильность дуги. Данный показатель в современных сварочных аппаратах варьируется в пределах от 45 до 95 вольт. Опытные сварщики знают, что напряжение холостого хода влияет на выбор типа электродов. Если выбирается аппарат с низким напряжением, то рекомендуется приобретать для него электроды с рутиловым покрытием. Для электродов с основным покрытием лучше выбирать агрегат с высоким напряжением холостого хода.
3. Ток на выходе. Этот критерий выбора будет зависеть от того, какое количество времени аппарат будет работать. То есть, периодически или более-менее постоянно. Для большинства домашних работ подойдет сила тока 160-180 ампер. На таком токе, если использовать инвертор, можно варить электродами диаметром до 4 мм. Если появляется необходимость сваривать толстые детали из металла, то придется приобретать прибор, который выдает на выходе ток силой 190-250 ампер.
4. Диаметр электродов. В основном этот размерный показатель влияет на толщину свариваемых изделий. Чем толще металл, тем больше необходим диаметр электрода. Данная зависимость показана в таблице ниже.

Диаметр сварочного материала, мм	Толщина свариваемых деталей, мм
2,5	2
2,5-3	3
3,2-4	4-5
4-5	6-12
5	13

И несколько общих рекомендаций, определяющих хороший сварочный аппарат для дома и дачи на 220 вольт. Многое будет зависеть от того, какие задачи вы предполагаете решать на участке. Если планируется варить детали из черного металла, то можно все это сделать с помощью дешевого трансформатора. Если предполагается сварка цветных металлов, нержавейки или стальных тонких конструкций, то лучше использовать полуавтомат. Инвертор хорошо себя показывает при сварке низколегированных или конструкционных сталей. Хотя необходимо отметить, что оборудование инверторного типа, кроме цветмета и нержавейки варит любые стальные конструкции.

В домашних условиях имеет значение размеры агрегата. Поэтому небольшие и легкие инверторы – оптимальный для этого вариант. Пониженное напряжение в сети, которое присутствует практически по всех загородных поселках, является причиной, по которой выбор отдается именно инверторам. Эти аппараты работают при напряжении 180 вольт, некоторые модели даже при 160 В.

Если вы – начинающий сварщик, то опять-таки свой выбор рекомендуется остановить на инверторах. Простота сварки – главный критерий работы прибора: электрод не залипает, розжиг дуги легкий, при приближении электрода к свариваемому металлу при высокой мощности инвертор тут же отключается. То есть, по всем позициям это на сегодняшний день идеальный для новичка сварочный агрегат.

Аппараты для точечной сварки и их применение

Соединение двух деталей посредством сварки может выполняться линейным вариантом, как было описано выше всеми перечисленными способами, так и точечным. Для точечного соединения применяется контактная сварка, обеспечивающая быстрое соединение двух деталей в одной точке. Особенность применения точечной сварки — соединение металлов, толщина которых составляет от 1-2 микрон до 20-30 мм. Посредством такого предназначения, свое применение точечные сварочные аппараты нашли в области радиоэлектроники, авиационной и автомобильной промышленности, и даже строительстве. Совместно с полуавтоматами, аппараты для точечной сварки применяются также в автомастерских, где осуществляются кузовные ремонты.

Особенность применения сварочных аппаратов для точечной сварки в том, что соединение двух деталей происходит под воздействием тока высокого номинала до нескольких тысяч ампер

При этом немаловажно уделить внимание усилию сжатия соединяемых деталей, величина которой должна быть в пределах от 10 до 100 кг

Весь процесс соединения происходит в три этапа:

1. Сжатие заготовок, для чего оборудование оснащается специальными клещами
2. Подача тока в область контакта, в результате чего осуществляется плавление металла
3. Выключение сварочного тока, после чего металл начинает остывать и кристаллизоваться

Для выполнения сварочных соединений контактным способом применяются аппараты в виде трансформаторов, работающих на переменном токе, а также устройствах, функционирующих на конденсаторах.

К преимуществам применения контактных аппаратов для сварки относятся:

• Простота и удобство применения
• Высокая эффективность и производительность
• Большая скорость работы — за минуту можно выполнить до нескольких сотен свариваний
• Экологичность — при таком способе соединения металлов не происходит выделения вредных веществ в атмосферу

Соединение в итоге получается достаточно прочным и качественным. Недостаток его в том, что сварочные швы получаются не герметичными, однако это обусловлено особенностями технологичного процесса. Применяются эти устройства преимущественно профессионалами при проведении ремонтных работ кузовных деталей автомобилей. Для дома и дачи такое оборудование может понадобиться в редких случаях.

Сварочный трансформатор

Регулировка тока осуществляется:

• индуктивным сопротивлением;
• величиной холостой хода (показатель — вторичное напряжение).

Рис.1 Схема сварочного трансформатора

Агрегат для сварочных работ состоит из корпуса, объединяющего:

• трансформатор, состоящий из первичной и вторичной обмотки;
• металлический сердечник;
• устройство перемещения вторичной обмотки (регулировка силы тока);
• блок управления.

Трансформаторы подразделяются:

• одно- или двухфазные;
• по количеству рабочих мест — постов;
• способ регулировки: посредством переключения обмоток, дросселем насыщения, магнитным рассеиванием.

Основные характеристики:

• показатель коэффициента мощности {cosφ}, среднее значение 0.4-0.5;
• напряжение электросети (220 или 380V);
• вторичное напряжение (60-80V);
• мощность оборудования — влияет на толщину обрабатываемых деталей и диаметр электродов;
• диапазон регулировки тока.

Преимущества

• простота конструкции;
• невысокая и доступная цена;
• несложное обслуживание;
• длительный ресурс эксплуатации.

Недостатки

• нестабильная электродуга;
• сложность зажигания дуги;
• зависимость от скачков и величины сетевого напряжения;
• необходим определенный практический навык со стороны рабочего.

Сварочный аппарат, выполненный на основе трансформатора, применяется для ручной дуговой сварки под флюсом. Можно использовать для резки металла.

Выбор сварочного аппарата

Для того чтобы сварить арматуру под бетон, соорудить металлическую ограду или починить лопнувшую трубу непременно понадобится электросварочный аппарат. Какую сварку выбрать для домашних нужд?

Главные свойства домашнего сварочного аппарата

Сварочный аппарат для дома должен быть удобным в использовании и безопасным. Современное сварочное оборудование обладает небольшими габаритами и массой относительно советских моделей. Сварочные аппараты легко переносить на место, где необходимо произвести сварку.

Перед покупкой следует определиться, в каких целях будет использоваться сварочное оборудование. Если аппарат нужен для сварки пластиковых труб, то нет смысла тратиться на оборудование, предназначенное для сварки или резки металла.

Для работы со сварочным оборудованием необходимо постоянное стабильное напряжение. Однако некоторые модели позволяют работать с напряжением, отклоняющимся от нормы на 15 %.

Трансформаторы

Сварочный трансформаторный агрегат – это традиционный и самый распространенный вид оборудования для контактной сварки. Основой его конструкции является понижающий трансформатор. Он занимается преобразованием напряжения, поступающего из электросети, в ток, пригодный для проведения сварки.

Для изменения силы тока в данных агрегатах чаще всего используется метод смещения обмоток относительно друг друга.

Отличительные особенности

Отличительной особенностью трансформаторного сварочника является то, что на электрод подается переменный ток. То есть преобразование идет только по напряжению. В результате увеличивается разбрызгивание металла, что влияет на качество шва. КПД трансформаторов находится в районе 80%, поскольку большая часть энергии впустую расходуется на нагрев “железа” аппарата.

Агрегаты разделяются на бытовые, вырабатывающие силу тока до 200 А, полупрофессиональные и профессиональные, до 300 А и боле 300 А соответственно. Для использования аппарата в бытовых условиях используется электрический однофазный ток 220 В. Но профессиональное оборудование чаще всего использует трехфазный ток с напряжением 380 В.

Сфера применения

Трансформаторные сварочники являются неприхотливыми аппаратами и применяются практически во всех сферах деятельности человека, где требуются сварочные соединения черных металлов. Аппараты применяются для следующих целей:

• соединение металлических конструкций на стройке;
• прокладка и ремонт трубопроводов;
• сварка сантехнических труб;
• соединение листовых материалов, как в стык, так и внахлест.

Плюсы и минусы

К преимуществам аппаратов трансформаторного типа можно отнести следующее:

• невысокая стоимость агрегата, в том числе и его обслуживания;
• высокая надежность;
• простота ремонта;
• надежность и простота эксплуатации;
• КПД до 80%;
• простота конструкции.

Недостатки трансформаторов:

• немалые габариты и большой вес — от нескольких десятков до ста килограммов и выше, что затрудняет его транспортировку;
• нестабильная дуга;
• разбрызгивание металла;
• посредственное качество шва;
• сложность при зажигании дуги;
• чувствительность к перепадам напряжения в сети;
• для проведения качественной сварки работнику требуется иметь определенную квалификацию и опыт.

Таблица мощности

Выбирая сварочный инвертор необходимо принимать во внимание и другие факторы, кроме потребляемых кВт. Особенно это касается профессиональных моделей

К ним предъявляются более высокие запросы, чем к бытовым версиям.

Необходимая мощность инвертора для сварки разных металлов.

Необходимо учитывать толщину свариваемых материалов. От данного критерия будет также зависеть и мощность инверторного сварочного аппарата и толщина электродов. Необходимые параметры приведены в таблице ниже.

Она существенно упрощает расчет потребляемой мощности в зависимости от условий работы. Кроме того данная таблица пригодится новичкам, которые нередко задаются вопросом о выборе электрода правильного диаметра.

Толщина металла, мм	Сварочный ток, А	Диаметр электрода, мм
1,5	30-50	2
2	45-80	2,5
3	90-130	3
4	120-160	3
5	130-180	4
8	140-200	4
10	150-220	4-5
15 и более	160-320	4-6

Интенсивность и объем работ – критерий, по которому выбирают прибор с определенной продолжительностью включения. Как уже было описано выше, данный параметр показывает, какую продолжительность времени устройство сможет работать с проволокой определенной толщины при заданных режимах.

Условия эксплуатации инвертора определяют класс его защиты. Если использовать прибор предстоит в помещении, тогда достаточно будет сертификации по IP21, а вот в случае эксплуатации на улице, когда температура понижена или присутствует высокая влажность, понадобится защита класса IP21.

Принципиальная схема сварочного инвертора.

Что касается сети питания, то бытовые аппараты можно включать и в обычную розетку. Профессиональные инверторы работают, как правило, от трехфазной сети с напряжением 380 вольт.

Помимо приведенных выше критериев необходимо также обращать внимание и на дополнительные параметры. Функциональность инвертора может существенно упростить выполнение определенных операций

Например форсаж дуги за счет оптимизации силы тока предотвратит залипание. Горячий старт позволяет быстро зажечь дугу. Антизалипание отключает инвертор в случае залипания электрода.

Наличие дисплея у аппарата никогда не будет лишним. На нем могут отображаться рабочие режимы, что значительно упрощает эксплуатацию прибора.

В некоторых устройствах присутствует возможность переключения на аргонодуговую сварку одним касанием. Такие инверторы являются наиболее универсальными и позволяют решать широкий спектр задач.

Аппараты аргонодуговой сварки TIG

Технология Tungsten Insert Gas предусматривает сварку металлов в защитной среде с использованием присадочного материала и тугоплавких электродов из вольфрама, которые почти не расплавляются в процессе работы. Горелка tig г-образной формы подает в рабочую зону аргон. Электрод вставляется в сопло из жаропрочной керамики. Благодаря аргоновой атмосфере, на формируемом шве не образуется шлак, не надо применять при сварке защитные флюсы. Шов по технологии TIG получается наиболее прочным и аккуратным, процесс сварки не требует постоянного контроля. Производятся такие сварочные аппараты двух типов: с выпрямителем или инвертором.

Практические рекомендации

Сварочные аппараты, вне зависимости от типа конструкции, являют собой достаточно травмоопасную технику. Поэтому если за работу берется новичок, то ему лучше знать азы безопасной работы:

1. Сварка производится только в специальной одежде со средствами защиты, а именно: сварочная маска, одежда с длинными рукавами и штанинами, перчатки, обувь закрытого типа. Главное, чтоб одежда была не из синтетики, так как если на нее попадет капля расплавленного металла, то она расплавиться и может приклеиться к поверхности кожи.
2. Во время рабочего процесса проволоку следует держать так, чтоб разбрызгивание металла происходило в обратную сторону от того места, где стоит оператор.
3. Ни в коем случае нельзя допускать контакта с токонесущими кабелями, к тому же в рабочем состоянии нельзя трогать электродержатель или горелку, а также рабочую поверхность.
4. Так как для большинства сварочных аппаратов требуется электропитание, то, соответственно, контакт с водой им запрещен. Перед тем как транспортировать агрегат в рабочее помещение, следует убедиться в том, что влажность в нем имеет оптимальный уровень, а не завышенный.
5. Сварку производят только в хорошо проветриваемых и вентилируемых помещениях, иначе дым и газ, выделяемые в процессе, могут очень навредить здоровью человека.
6. Во время работы нужно следить, чтоб не прикоснуться к деталям сварочного аппарата, которые могут находиться под напряжением. Во избежание этого, как только заканчивается сварка, агрегат сразу же обесточивается. То же самое касается, если оператору по какой-либо причине необходимо отлучиться.
7. В помещении, где планируется производить сварку, не должны быть легковоспламеняющиеся или взрывоопасные вещества. Поверхность рабочих деталей должна быть очищена и обезжирена.
8. Если работа происходит в домашних условиях, то обязательным условием является отсутствие домочадцев (особенно детей) и животных на рабочей площадке. Кстати, такая техника образует электромагнитные волны, поэтому, если у кого-то поблизости (не говоря уж о самом операторе) будет кардиостимулятор, это может иметь неблагоприятное воздействие.
9. Сварочные аппараты не предназначены для размораживающих работ.

Перед тем как начинать работать такой техникой, следует помнить, что это все же электроинструмент, значит, он имеет напряжение. Поэтому до того как включить его в электросеть, следует внимательно осмотреть его внешний вид на наличие деформаций или других аналогичных повреждений. К тому же сами провода должны быть целыми, без нарушения изоляции. Такая проверка требуется перед каждым разом, как только планируется осуществлять сварку. Если эксплуатация имеет эпизодический характер, то следует обеспечить должные условия хранения техники: сухое и хорошо проветриваемое помещение, чтоб не было рядом агрессивных сред.

В случае каких-либо поломок самостоятельным ремонтом лучше не заниматься. Особенно это касается тех моделей, которые выпускались одними из последних, так как в своих «внутренностях» они имеют много наворотов. Такую технику лучше сразу нести в сервис, только там высококвалифицированные мастера смогут оказать помощь.

Классификация инверторов

Сварочные инверторы можно классифицировать по размеру сварочного тока. Производители выпускают три типа устройств:

• 100-160 А – маломощные;
• 160-200 А — средние;
• 200-250 А — мощные.

Существует зависимость, между размером силы тока и габаритами аппарата. При выборе аппарата для использования в домашних условиях следует руководствоваться теми задачами, которые предстоит им решать.

Самые слабые аппараты можно отнести к устройствам самого низкого уровня, многие их используют для получения навыков работы. Аппараты, которые относят к среднему классу относят к самым популярным и позволяют выполнять самые разнообразные работы начиная от сборки забора и изготовления довольно сложных металлоконструкций. Самые мощные аппараты по большей части применяют в производственных целях. Их применяют для работы с металлопрокатом большой толщины.

Электроды для ручной дуговой сварки

Большая часть инверторов предназначена для работы с электродами, покрытыми обмазкой. Но их можно использовать и для работы со сварочной проволокой. Для этого, на устройство устанавливают приспособление которое подает проволоку в сварочную зону. Проволока подается через сварочный пистолет, через него же подается и газовая смесь, защищающая рабочую зону от воздействия атмосферного воздуха.

Преимущества и недостатки сварочных аппаратов

Широко используется сварочный аппарат. Его часто используют в быту, а также в профессиональной деятельности. Без такого аппарата невозможно обойтись во многих отраслях производства, отраслях и специализированных мастерских, например, по ремонту автомобилей. Эти устройства используются для надежной сварки металлических каркасов и других важных конструкций в строительстве. Без применения профессионального сварочного оборудования установка нефтепроводов и газопроводов невозможна.

• Трансформаторы очень тяжелые и большие устройства. Они обладают высокой чувствительностью к колебаниям напряжения и потребляют много электроэнергии. Это не дешевое устройство. С ними можно стыковать и накладывать. Опытный сварщик с помощью трансформатора способен хорошо проварить даже ответственный шов. Через переменный ток свариваются только определенные марки чугуна и стали.
• Полуавтоматическая сварка идеально подходит для дома и производства. В нашей стране около 70% всех сварочных работ выполняется сварочными полуавтоматами. Это объясняется простотой эксплуатации, высоким качеством сварки, широким функционалом оборудования. Сварочный полуавтомат удобен для сварки тонкого металла, особенно корпусов автомобилей. Полуавтоматы всегда встречаются на предприятиях автосервиса.
• Выпрямители имеют высокую стабильность электрической дуги, что позволяет прокипятить швы с высоким качеством и равномерной глубиной герметизации. В этом случае распыление значительно уменьшается. Благодаря безопасности дуги соединение получается очень прочным и равномерным. Нет необходимости в дополнительной очистке продуктов от «брызг» капель расплава. В этом случае можно работать со всеми видами электродов.
• Сфера применения выпрямителей шире: цветные металлы (никель, титан, медь, их сплавы), любая сталь (в том числе высоколегированная) и чугун.
• Инверторы. Очень популярен в последнее время. Отличается функциональностью, мощностью, компактностью и легким весом. Такой сварочный аппарат оптимален для начинающих. Специалисты могут повысить производительность с их помощью. Они используются повсеместно, так как позволяют сваривать даже тонкостенный металл. Можно сварить инверторами цветные и черные металлы любой толщины в различных положениях в пространстве. Применяются все виды электродов.

Просмотров: 98

Принцип работы сварочного инвертора

Сварочный инвертор преобразует напряжение и обычный переменный ток (частота 50 Гц, напряжение сети 220 В) В значения, необходимые для формирования и поддержания сварочного электрода.

Схематично это происходит так:

Сначала переменный ток преобразуется в постоянный ток с помощью первичного выпрямителя. Для снижения напряжения с 220В до необходимого уровня служит инверторный блок, в котором постоянный ток снова переменный, но высокочастотный, как и напряжение.

Полученное в трансформаторе высокочастотное напряжение понижается до оптимального значения. В результате этих преобразований ток значительно увеличивается. После оптимизации напряжения высокочастотный переменный ток преобразуется во второй раз в постоянный. Далее его сила регулируется до необходимых величин.

Таким образом, в сварочном инверторе четко контролируется ток и напряжение. Это позволяет равномерно регулировать их уровни и выполнять широкий спектр сварочных работ для соединения деталей, даже огнеупорных металлов и сплавов.

Частично принцип работы сварочного автомата.

Колодки здесь не нужны. Потому что в сварочном полуавтомате используется специальная сварочная проволока, которая растворяется в газовой среде.

Чтобы было легче понять, что такое сварочный полуавтомат, достаточно знать, что это агрегат, в состав которого входит:

• источник питания, который может быть сварочным инвертором или сварочным выпрямителем;
• сварочная горелка;
• система управления;
• соединительные кабели и шланги.

Сварочная проволока поступает через специальное устройство в плоскую и правильную сварочную горелку. В место сварки также подается чистый углекислый газ или его аргоновая смесь.

Так, к вышеперечисленным компонентам агрегата логично подключить специальные емкости с газом, а также катушки с намотанной сварочной проволокой.

Надеемся, что информация о том, на чем основан принцип работы сварочного аппарата в зависимости от его типа, поможет лучше понять потребительские характеристики этого оборудования, которые необходимы в повседневной жизни, и сделать лучший выбор.

Сварочный аппарат.

Аппарат для аргонодуговой сварки.

Сварочное оборудование для плавки основного металла может выполнять следующие операции:

• Плавкая сварка
• Дуговая сварка и прокладка
• Газовая сварка.
• Электрошлаковая сварка и плавка.
• Электронно-лучевая сварка.
• Облицовка и резка.
• Специальные виды сварки.

По степени механизации сварочные аппараты могут быть:

• вручную
• полуавтоматические
• автоматическое.

Следующая классификация сварочных аппаратов следующая:

• Бытовые. Они отличаются меньшей производительностью, не приспособлены к длительной эксплуатации. Однако сфера их применения достаточно широка, такие агрегаты используются для сварки арок, котлов, труб и т.д.;
• Профессиональные. Они отличаются большим весом и габаритами, работают от сети 220 или 380 Вт. Большинство из этих моделей оснащены специальными колесами для облегчения движения. Они используются во многих отраслях строительства, в мастерских, при монтаже газопроводов, на заводах и т.д.

Аппарат аргонодуговой сварки — для кого предназначено оборудование и принцип его работы

Специализированный вид сварочного оборудования, который предназначен исключительно для работы с цветными металлами — аргонодуговая сварка. В качестве электродов используются вольфрамовые наконечники, а для защиты сварочного шва в процессе работы применяется инертный газ (аргон или гелий).

Изначально рассмотрим составные элементы аргонодуговой сварки, а также принцип ее работы. Состоит оборудование из сварочного аппарата с напряжением холостого хода в 60-70В, контактора для передачи напряжения на горелку, осциллятора для преобразования входного напряжения в величину 2000-6000 В и увеличение частоты тока до 150-500 Гц, устройства для охлаждения, не плавящихся электродов, баллона с аргоном, а также керамической горелки.

Теперь о том, как же работает такое оборудование, и чем оно отличается от других устройств. В одну руку необходимо взять горелку с не плавящимся электродом, а во вторую берется проволока. На горелке есть специальная кнопка, при нажатии которой происходит подача газа в область сваривания. Причем подачу газа нужно осуществить за 10-20 секунд до того, как появится дуга. В горелку устанавливается вольфрамовый электрод, который не должен выступать более 5 мм. Прислонить электрод к свариваемой поверхности на 2 мм, и включить аппарат. В результате произойдет розжиг дуги. Чтобы получить сварочный шов, сварщику необходимо подавать в зону возникновения дуги проволоку.

Это интересно! Розжиг дуги осуществляется путем расположения электрода от свариваемой поверхности на расстоянии 2 мм, но не менее. Соприкосновение электрода с поверхностью противопоказано. В ходе сваривания, из горелки будет выходить газ.

К достоинствам рассматриваемых устройств относятся:

1. Малая температура разогрева, что не способствует деформации форм свариваемых деталей из цветных металлов
2. Защита зоны сваривания посредством инертного газа, что положительно влияет на отсутствие развития окислительных процессов
3. Высокая скорость проведения работ по свариванию металлов
4. Простота работы с аппаратами
5. Возможность соединения не только двух однородных видов цветных металлов, но и разнородных

Среди недостатков рассматриваемых устройств специалисты выделяют:

• Снижение качества сварочного шва, если работы проводить на сквозняке или при ветре
• Сложная конструкция сварочного оборудования, что усложняет особенности проведения настройки режимов
• Необходимость применения дополнительных устройств для охлаждения дуги при работе током большой величины

Аргонодуговая сварка может происходить в четырех режимах. Самый распространенный — это ручной режим, когда сварщик держит в одной руке горелку, а во второй проволоку. Еще есть механизированный вид, который отличается от ручного тем, что в зону сварки проволока подается автоматически, наподобие с полуавтоматическими устройствами. Более совершенными видами аргонодуговых устройств являются автоматически и роботизированные.

Это интересно! Применяется аргонодуговая сварка в случае необходимости проведения работ с цветными металлами, и особенно, когда необходимо соединить два разнородных материала. В таком случае, эффективным будет применение только аргонодуговых аппаратов.

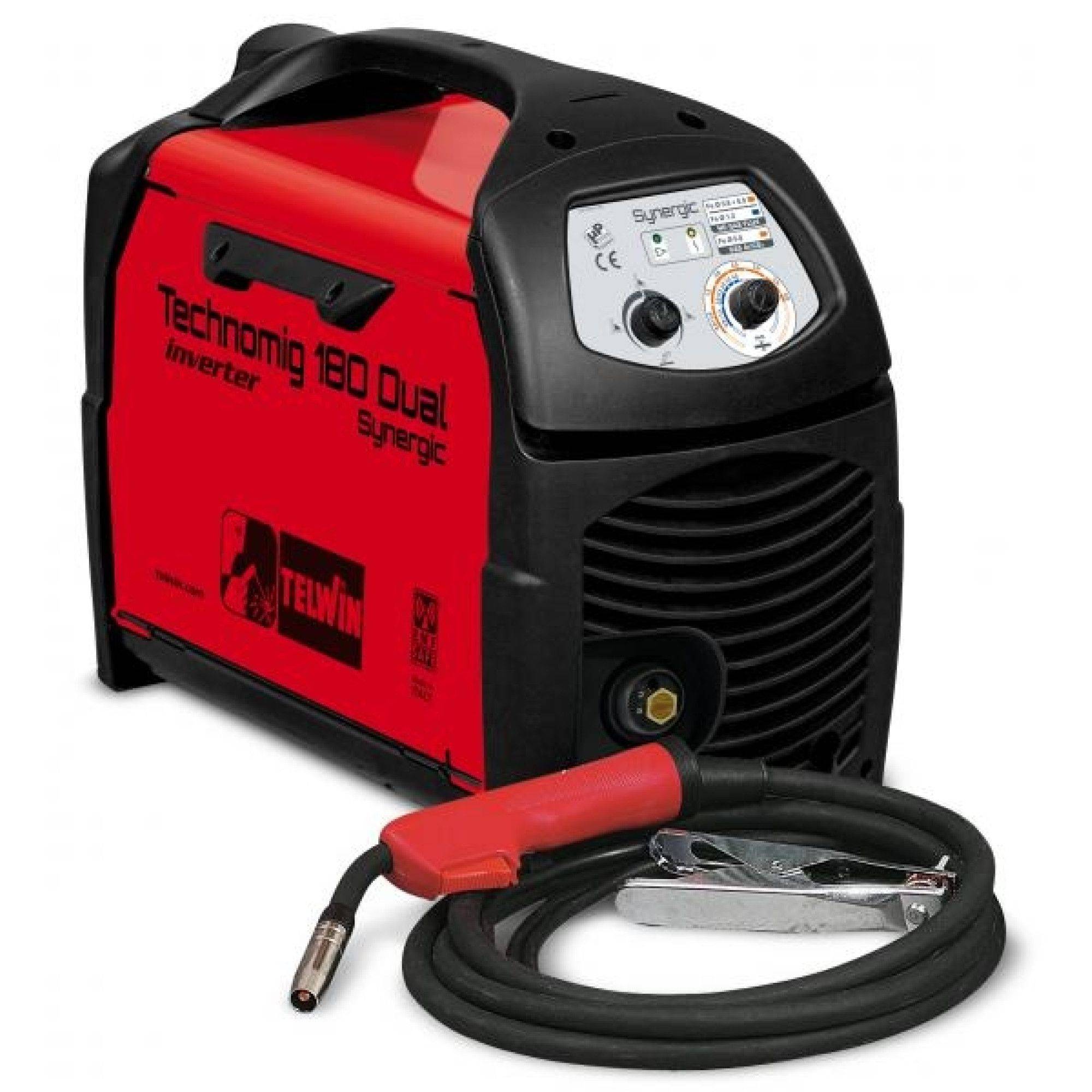

Полуавтоматы

Стабильно увеличивающаяся по количеству проданных аппаратов категория. Принцип работы основан на особенностях поведения металла в среде защитного газа. Традиционного электрода при этом нет.

Его роль играет проволока, которая может быть обычной или флюсовой, с добавкой веществ улучшающих качество сварки. В качестве среды используется аргон, углекислый газ. Принято делить оборудование на следующие группы:

аппарат с принудительной подачей газа;

оборудование с возможностью отключения подачи газа;

аппарат без газа, который работает только с флюсовыми электродами, создающими с процессе работы защитный слой над местом сварки.

Полуавтоматы широко используются в домашнем хозяйстве, на крупных предприятиях, станциях технического обслуживания автомобилей. Тонкая регулировка позволяет сваривать металл толщиной менее 1 мм с хорошим качеством.

Эксплуатация аппарата требует знаний, но необходимости иметь устойчивые навыки управление дугой, как в работе с трансформатором нет. Нужно четко следовать рекомендациям инструкции и советам специалистов.

Аппарат для газовой резки и сварки

Газовая сварка предполагает нагрев детали до расплава пламенем высокой температуры. При этом применяются горючие газы — водород, природный газ, ацетилен. Отличительным свойством этих газов является хорошее горение на воздухе. Чаще всего в газосварочных аппаратах используют ацетилен, легко получаемый с помощью карбида кальция и воды. Температура горения этого газа 3200–3400 °C.

Достоинства газовой сварки и резки металлов:

1. Несложная технология.
2. Не требуется доступ к электрической сети, нет необходимости в использовании электрического тока.
3. Оборудование, на базе которого выполняется сварка, достаточно несложно.

Следует, однако, отметить, что газовая сварка не обеспечит высокую скорость работ и производительность, ведь выполняется лишь вручную.

Серьёзное внимание при газовой сварке уделяется подготовке деталей, регулированию мощности горелки, установке её в нужное положение

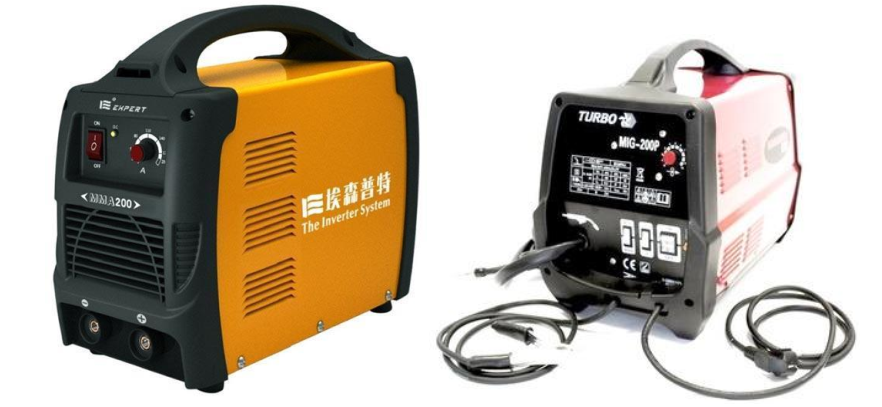

Классификация сварочных инверторов

Итак, переходим теперь непосредственно к теме – как выбрать сварочный аппарат (инвертор). В классификации прибора три вида:

• Бытовой, который нас интересует. Его сила тока варьируется в диапазоне 100-200 ампер. Оптимальный вариант выбора для начинающих сварщиков.
• Профессиональный. Здесь сила тока варьируется от 200 до 300 ампер. Такие модели в основном используются работниками ЖКХ и сотрудниками мелких фирм и цехов.
• Промышленный. Диапазон силы тока – 250-500 ампер. Такие сварочные агрегаты применяются там, где необходим высококачественный сварной шов. Поэтому их используют в строительстве, в работах, связанных с прокладкой трубопроводов, работающих под средним и высоком давлением.

Разобравшись с видами сварочных аппаратов для ручной сварки, переходим к обозначению их преимуществ перед другими.

Небольших размеров бытовая модель Источник fgpip.ru

Аппарат для точечной сварки

Для отдельных операций при сборке конструкций такой вид оборудования становится очень востребованным. Аппарат имеет характерную форму: два электрода расположены в одной плоскости и при работе нагревают заранее зафиксированные детали и деформируют их в точке соприкосновения, что и стало причиной названия этого класса оборудования.

Происходит это за доли секунды. Электрический высокочастотный импульс тока плавит металл на небольшой площади, без образования окалины, обжига, перегрева детали. По этой причине сборку часто делают даже из деталей, покрытых лакокрасочными составами.

Как выбрать сварочный аппарат для дома

Универсальность, компактность, легкий вес, простота в использовании, недорогая цена – вот какой сварочный аппарат хочется иметь дома в качестве собственного агрегата. Большинство покупателей сварочных аппаратов в дом останавливают свой выбор на инверторных моделях.

Это факт вовсе не означает, что трансформаторы или выпрямители перестали покупать. И тому есть причины. Давайте разбираться, какой сварочный аппарат лучше для вас «здесь и сейчас». Виды сварочного оборудования чрезвычайно разнообразные, поэтому делаем выбор с учетом всех персональных потребностей.

Выбираем домой трансформатор:

Самое главное, на что нужно обращать внимание при выборе сварочного трансформатора для домашней работы, это рабочее напряжение понижающего трансформатора

Они в состоянии работать от сети с двумя характеристиками: или трехфазной, или однофазной со значениями 380/220В
Есть модели универсального пользования, которые могут подключаться к любому виду сети: на 220В, на трехфазную сеть, на фазное напряжение между двумя фазами.
Следующий по важности параметр – это мощность трансформатора. В этом отношении оптимальными являются аппараты, работающие от сети с напряжением в 380В, они значительно мощнее и почти не вызывают перекосов напряжения в сети

Но далеко не у всех потребителей домашних сварочных аппаратов имеется возможность подключения к трехфазной сети. Следует помнить, что мощность трансформатора не может быть выше предельно допустимой мощности в вашей домашней сети.
Третий критерий выбора трансформатора – параметры рабочих токов и диаметр требуемых электродов. Если вы собираетесь варить углеродистую сталь, вам вполне будет достаточно диапазона от 80А до 160А, выбирайте электроды от 1 до 6 мм. Конечный выбор электрода зависит от толщины краев металлических заготовок.
Ну и габариты агрегата. Они, как мы знаем, у трансформаторов весьма внушительные. Но эта внушительность должна вас волновать только в случае, если вы собираетесь перемещаться для проведения сварочных работ. Вы уверены, что будете это делать дома?

Если нужен выпрямитель:

• Для сварочных выпрямителей нужен импульсный выпрямленный ток, тогда они дают возможность варить при устойчивой дуги и без разбрызгивания металла. Помимо этого, при правильном использовании они экономят расходование дорогих электродов. Выпрямленный ток способствует формированию ровного и тонкого сварочного шва.
• Требования и пожелания по сетевому току и напряжению практически такие же, как и с трансформаторами. Они могут работать при обоих вариантах переменного тока, их включают хоть по однофазной мостовой схеме, хоть по трехфазной. Трехфазная схема при использовании выпрямителя предпочтительнее: при ней дуга устойчивее и мощность выше. Поэтому следует ориентироваться на подключение к трехфазной сети в 380В.
• Проверяем и оцениваем принцип регулировки режимов сварки, диаметр требуемых электродов, верхний и нижний уровни сварочных токов.

Принцип работы

Стандартное устройство инверторов включает в себя силовые транзисторы, выполненные по технологии IGBT или MOSFET, трансформатор, а также блок управления, выпрямитель и преобразователь, который сглаживает поступающий ток, инвертируя его в переменный ток с колебаниями в несколько сотен кГц.

В настоящий момент производителям удалось добиться максимального значения в 100 кГц. Именно благодаря такому принципу действия эти устройства будут незаменимы на дачных участках, в которых наблюдаются постоянные скачки напряжения в сети.

После этого полученное высокочастотное непостоянное напряжение с помощью трансформатора снижается до базового значения (50-60В), а эксплуатационные токи поднимаются до состояния, необходимого для осуществления процедуры сварки.

Высокочастотный выпрямитель стабилизирует непостоянный показатель, который осуществляет значимую работу в сварочной дуге, воздействуя тем самым на характеристики преобразователя переменной частоты, регулируя режим и формируя главные характеристики агрегата.

В этот момент плата управления контролирует действие перехода тока из одного состояния в противоположное с помощью обратных связей, формируя идеальное состояние характеристик для сварки выбранным размером электрода.

Читайте другие статьи раздела:
