Какое сопротивление можно проверить мультиметром: измерение резистора, замер изоляции и заземление

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно

Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Вам это будет интересно Особенности профессии КИПиА

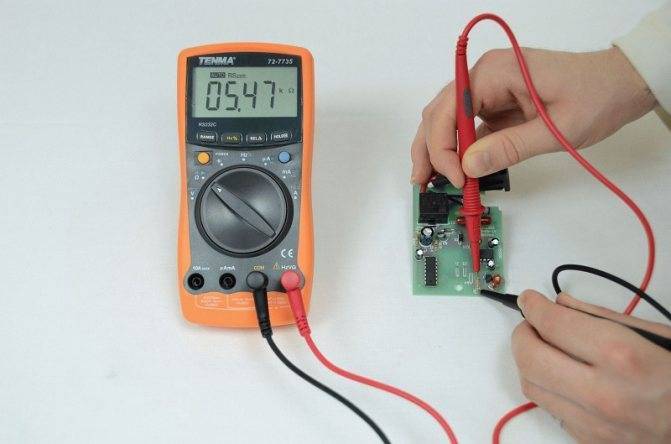

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Сопротивление повторного заземления

Повторное заземление является важнейшим элементом комплексной системы защиты от поражения электрическим током. Оно устанавливается на приемной стороне питающей линии при наличии в подводке в ней нулевого провода РЕ или РЕN.

Как правило, в качестве повторного заземления используются как естественные, так и искусственно созданные элементы. Однако сопротивление естественных заземлителей зависят от очень многих факторов (включая климатические условия), так что с течением времени оно постоянно меняет свое значение.

В связи с этим при обустройстве этого типа заземлений предпочтение отдается искусственно созданным системам, имеющим вполне конкретные показатели.

Повторное заземление коттеджа

Заземляющий провод такого устройства выводится от заземляющего контура в сторону вводного щитка с установленной в ней главной заземляющей шиной (ГЗШ).

Необходимость в повторном заземлении своими руками монтируемом на стороне потребителя, объясняется следующими причинами:

Его наличие исключает опасные ситуации, возникающие в питающей сети при обрыве нейтрального или заземляющего провода, идущего от силовой подстанции (фото выше).
В данном случае оно может работать как самостоятельное заземление, обеспечивающее безопасные условия эксплуатации электроустановок на стороне потребителя.
При нем в квартире или частном доме можно обустроить электропроводку с третьей (заземляющей) жилой.

Наличие повторного заземления специально оговаривается в ПУЭ, отдельные положения которых предписывают его обязательную установку и испытание.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы

Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали

Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке

Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Советуем изучить Экспертиза электрооборудования: профессиональный подход к важнейшему вопросу

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

Обрыв.
Короткое замыкание.
Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь

Не ленитесь и лучше выпаяйте подозрительную деталь

Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено

Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

Измерить омметром, прозвонкой или другим прибором участок цепи.
Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Проверка электрических спиралей

Нередко в доме или квартире возникают проблемы с освещением. Причин тому может быть множество, от неполадок в щитовой коробке до неисправности самой лампы, то есть лампа просто перегорает. Если источник освещения имеет прозрачную колбу, то поврежденную спираль видно сразу, но в матовой этого не видно, поэтому потребуется мультиметр.

Для определения целостности лампы необходимо проделать следующие действия. На приборе надо выставить минимальный уровень измерения. Один щуп прижимают к цоколю, а второй — к контакту, расположенному в верхней части лампы. Если на дисплее, установленном на приборе, не появится никаких цифр, то лампа подлежит замене.

Какая периодичность измерений

Перед тем как замерить сопротивление заземления тем или иным способом – важно учесть требования ПУЭ в части периодичности проведения этих испытаний. Согласно основным положениям этого документа они могут проводиться в следующих формах:

плановые обследования;
внеочередные проверки;
пусковые испытания.

Периодичность каждой из этих разновидностей проверок определяется теми целями, которые они перед собой ставят. Периодичность проверок сопротивления изоляции станционного оборудования обычно согласуется с обследованием самого ЗК. Рассмотрим различные их виды более подробно.

Плановые проверки

Сроки проведения плановых мероприятий оговариваются инструкцией РД-34.22.121-87, а также требованиями ПУЭ. Из этих документов можно узнать, какова периодичность визуального осмотра видимых частей устройств заземления, которая согласно им организуется не реже одного раза в полгода. Помимо этого из этих же нормативов следует, что не реже чем раз в 12 лет должны проводиться обследования конструкции со вскрытием грунта вокруг нее. Измерение сопротивления контуров заземления согласно тем же документам должно проводиться не реже раза в 6 лет.

Ответственными за проведение таких проверок являются лица, уполномоченные на это соответствующими органами. Владелец частного дома должен заранее оформить заявку на их проведение с последующей оплатой. По завершении испытаний он обязан предоставить в местную энергетическую службу протокол измерений сопротивлений контактов между элементами ЗК.

Внеочередные

Внеочередные измерения параметров контура должны проводиться в следующих внештатных ситуациях:

После внесения в конструкцию изменений, не предусмотренных проектом, но влияющих на сопротивление растеканию току (измерение заземления в частном доме должно проводиться при переносе его на другое место).
После аварийного разрушения и последующего восстановления ЗК.
По завершении ремонтных работ.

Периодичность их проведения по понятным причинам не регламентируются.

Пусковые или вводные

Пусковые или вводные проверки заземления и измерения сопротивления организуются сразу же по окончании монтажа защитного контура (то есть накануне сдачи его представителю местной энергетической службы). Для этого потребуется пригласить специалиста от электрической лаборатории или другой организации, имеющей лицензию на право проведения таких испытаний.

По итогам проверки оформляется акт приемки, являющийся основанием для последующего пуска устройства в эксплуатацию и подтверждением того, что все питающие линии в частных домах заземлены.

Условия проведения испытаний

При организации мероприятий по проверке заземления важно обратить внимание на те условия, в которых предполагается их проведение. Они должны учитываться еще на стадии подготовки испытаний, а по их окончании вноситься в особый журнал. Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты

Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения

Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты. Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения.

При проведении контрольных замеров допустимых сопротивлений в осеннюю сырую погоду, например, полученные результаты будут в значительной степени искажены. Это объясняется тем, что пропитанный влагой грунт существенно увеличивает показатель проводимости почвы. Для того чтобы избежать всех этих сложностей и получить значение близкое к реальной величине – проще всего воспользоваться услугами профессионалов. Для этого необходимо обратиться в специальную электротехническую лабораторию, имеющую лицензию на проведение соответствующих работ.

Специалисты по прибытию на место выявят все факторы и организуют испытания защитного оборудования в соответствие с требованиями действующих нормативов. По завершении всего испытательного цикла ими же будет оформлен протокол измерения сопротивления заземления образец которого представлен ниже.

Протокол проверки сопротивлений заземлителей

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

нихром, сплав никеля с хромом;
хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».

2 кольцо, синее – число «6».

3 кольцо, фиолетовое – число «7».

Все числа выбираем из таблицы. При их сочетании получаем число «267».

4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105

Проводим расчет: 267*105=2,67 МОм.

5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.

6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

Ряд Е6 имеет отклонение в обе стороны 20%.
Ряд Е 12 имеет допустимое отклонение 10%.
Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Проверка наличия и правильности подключения защитного заземления

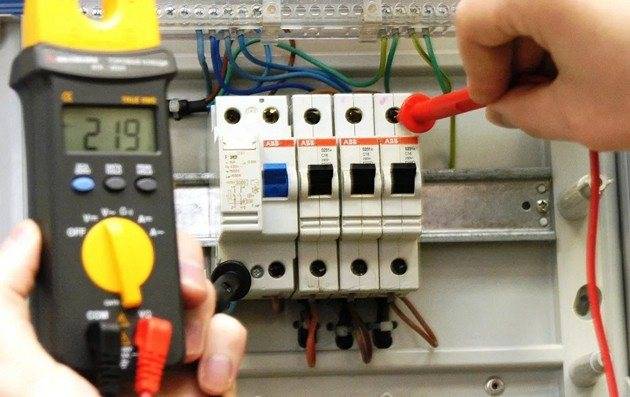

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
Рабочий ноль (цветовая маркировка — синяя или голубая).
Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Действия на случай неудовлетворительного результата

При обнаружении несоответствий документации выполненным работам члены рабочей комиссии акт подписывать не будут. Главе представляется соответствующее заключение. После этого комиссия составляет перечень выявленных дефектов и указывает название организации, ответственной за их своевременное устранение, которая должна исправить несоответствия на протяжении 10 дней. Рабочие обязаны заняться ликвидацией возникших неисправностей согласно инструкции. Они устраняют поломки и выполняют все согласно правилам. Изолирующий материал должен быть в хорошем состоянии, не способствовать возникновению возгорания. После этого необходимо снова представить акт рабочей комиссии для повторной проверки. При полном согласии все участники ставят свои подписи.

Что можно измерить тестером розеток

Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.

Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).

Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.

Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.

Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.

Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.

Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

показывает текущее напряжение в розетке

определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe

есть ли «земля» в розетке

где находится фаза — справа или слева (только для розеток с наличием заземления!)

создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов

Что такое стабилитрон

Практически ни один стабилизатор напряжения не обходится без этого полупроводника. По внешнему виду его легко спутать с диодом. Узнавать, какой из элементов стабилизирует разность потенциалов, можно по маркировке. Диод Зенера (стабилитрон) имеет высокое сопротивление, до тех пор, пока не наступает пробой. Поданное обратное смещение вызывает пробой перехода, и ток начинает быстро увеличиваться, а сопротивление уменьшается в интервале от сотен Ом до его дольных величин. Такой режим работы даёт возможность с определённой точностью поддерживать неизменное значение напряжения на элементе.

Советуем изучить Неполярный конденсатор

Главная задача полупроводника – выполнять стабилизацию напряжения. Выпускают в серию детали, рассчитанные на поддержание от 1,8-400 В. Включение радиодетали в схему выполняется параллельно нагрузке.

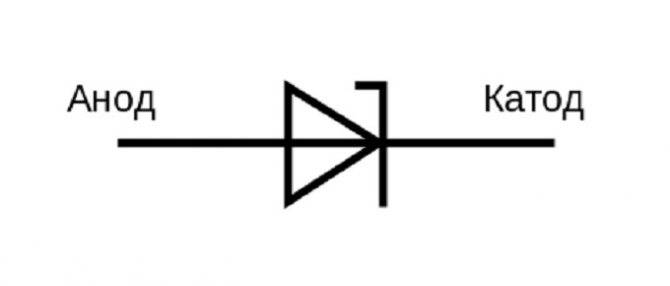

Условное графическое обозначение элемента

Внимание! Двухполюсник имеет выводы: катод и анод. Если рассматривать область p-n перехода, то вывод, подключенный к p-области, это анод, а к n-области – это катод. Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными)

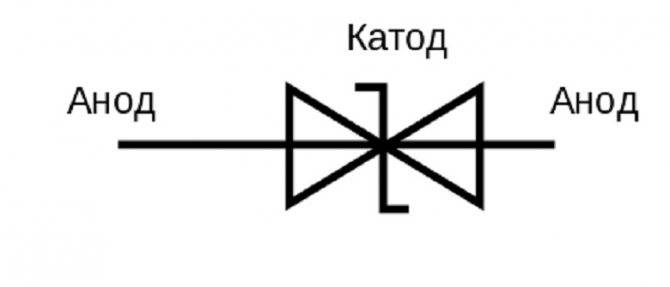

Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными).

Двусторонний стабилитрон

Классификация этих двухполюсников по функциональному назначению выглядит следующим образом:

детали общего применения (дискретные), по мощности: 0-0,3; 0,3-5; 5-10 Вт и выше;
прецизионные элементы, имеющие в своей структуре сложную микросхему (скрытая структура);
ограничительные стабилитроны, предназначенные для подавителей помех.

Последние предназначены для кратковременного пропускания импульсного тока величиной до сотни ампер. Длительная работа с большими токами вызывает перегрев детали и тепловой пробой.

Внимание! Кремниевый диод (стабилитрон), включенный в схему в обратном направлении, имеет три варианта пробоя: туннельный, лавинный и вызванный тепловой неустойчивостью. Их конструкция подразумевает наступление первых двух пробоев до того, как произойдёт тепловое разрушение перехода. Схема включения и вольт-амперная характеристика (ВАХ) Zener diode

Схема включения и вольт-амперная характеристика (ВАХ) Zener diode
