Канализация в доме на винтовых сваях: устройство в каркасном доме

Общая структура канализации

В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

1. Аксонометрический план расположения трубопроводов и точек подключения.
2. Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
3. Пропускная способность труб, направление потока и значение уклона на всех участках.

Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.

В классическом варианте устраивается только один стояк, к которому подключены все ветви системы. Если сброс стоков осуществляется в септик, имеет смысл производить раздельный сброс чисто органических стоков и включающих большую концентрацию бытовых чистящих средств с содержанием хлора. Также устройство двух стояков может быть целесообразным при оснащении крупных загородных домов, где на одном этаже расположено более двух санузлов. В таких случаях каждый стояк подключается к собственному локальному очистному сооружению.

Укладка пола и его особенности

Для защиты поверхностей от влаги лучше подходить комплексно. Тщательная многослойная установка не только защитит поверхности от нежелательной влаги, но и поможет укрепить конструкцию пола – это необходимо, потому что оборудование, устанавливаемое в санузле, имеет больше вес, чем обычная мебель.

Соответственно, ванна будет наполняться водой, а это значит, что масса нагрузки возрастет. Поэтому так тщательно нужно продумать устройство конструкции пола.

Чтобы приготовить основание для будущей ванной, разделим пространство между лагами:

1. Первым слоем уложите специальную гидроизоляционную пленку. На нее распределите смесь гравия и песка и хорошо утрамбуйте. Высота слоя должна получиться примерно 15-20 сантиметров.
2. Следующий слой до высоты верхних балок уложите керамзитом, также тщательно утрамбуйте и залейте жидким бетоном или цементом. В итоге должен получиться подобие двухслойного пирога. Дождитесь, когда все просохнет и приступайте к следующему шагу.
3. На верхние части балок установите фанеру с влагостойким составом и закрепите ее. Выбирайте материал с толщиной примерно 15-50 мм. На фанерный слой наложите гидроизоляционную пленку и оставьте на стены дополнительный напуск примерно 10-15 сантиметров, чтобы обеспечить защиту от протекания в боковых частях между стеной и полом.
4. На уложенную изоляцию залейте специальную смесь, предназначенную для стяжки пола. Предварительно расставьте маяки, после высыхания их можно удалить и выбросить;
5. Для удобства можно сделать уклон в сторону сточного канала или оставить и соединить отверстие в полу с выведенной сточной трубой. Дополнительно оснастите отверстие решеткой или пробкой – это необходимо, чтобы в отверстия не попадали мелкие предметы, а закрытая пробка станет барьером для неприятных запахов;
6. Образовавшуюся стяжку обрабатывают шлифовальной машиной и гидроизоляционным раствором.

Выбор поверхности пола зависит от предпочтений владельца. Многие выбирают плитку, поскольку процесс укладки не сложный и уложить не составит труда обычному человеку. Альтернативой плиточной поверхности может послужить влагостойкий ламинат или линолеум.

Ванна из дерева станет главной изюминкой интерьера ванной комнаты

Дизайн ванной комнаты выполнен из светлого дерева

Отделка пола и душевой выполнена из мозаичной плитки разных цветов

Таблица: Полезные рекомендации

Строительные особенности Ванную комнату рекомендуется устанавливать в деревянном доме на первом этаже. Когда вы планируете, расположение комнаты на втором, то установите в ней душевую кабину во избежание дополнительной нагрузки на основании пола. При укладке дополнительного верхнего покрытия обратитесь к профессионалам. Они помогут установить пол быстро и качественно.

Интерьерные решения Для придания дому своего особого стиля можно оформить комнату санузла деревом. Хорошо смотрятся лиственница, осина, тик. Установленный и обработанный антигрибковыми веществами пол можно также выложить мозаикой или керамогранитом. Очень красиво смотрится напольное покрытие их клеевой пробки с нанесенным сверху слоем блестящего лака.

Разновидности и характеристики свай

Деревянные элементы мы рассматривать не будем, потому что они практически не используются в строительстве жилых домов. Этот вариант от силы используется для хозяйственных построек.

300х300 мм, 350х350 мм, 400х400 мм.

Железобетонные сваи подходят для всех типов грунтов и выдерживают значительную нагрузку. Однако в частном строительстве предпочтение отдаётся стальным элементам. Свая представляет собой трубы из стали марки СТ-3, а также в некоторых случаях высшие сплавы СТ-20. Наша бригада занимается проектами, для которых уже сделаны расчёты запаса прочности, поэтому с обустройством фундамента вопросов не возникает.

По внешнему виды они напоминают буры с винтами на конце. Длина конструкции может достигать 11 м. Зачастую для удешевления фундамента применяют винтовые сваи со сварным наконечником. Литые прочнее, но делают их только на заводе. По своему опыту могу сказать, что существенной разницы нет, потому что наконечник требуется только для бурения грунта. Если свая установлена вертикально и заглублена по ГОСТу, то в дальнейшем проблем не возникнет.

Железобетонные сваи обычно забиваются в грунт или в заранее пробуренные каналы. Такой фундамент редко встречается в частном строительстве, потому что требуется для крупных строений с повышенной нагрузкой.

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

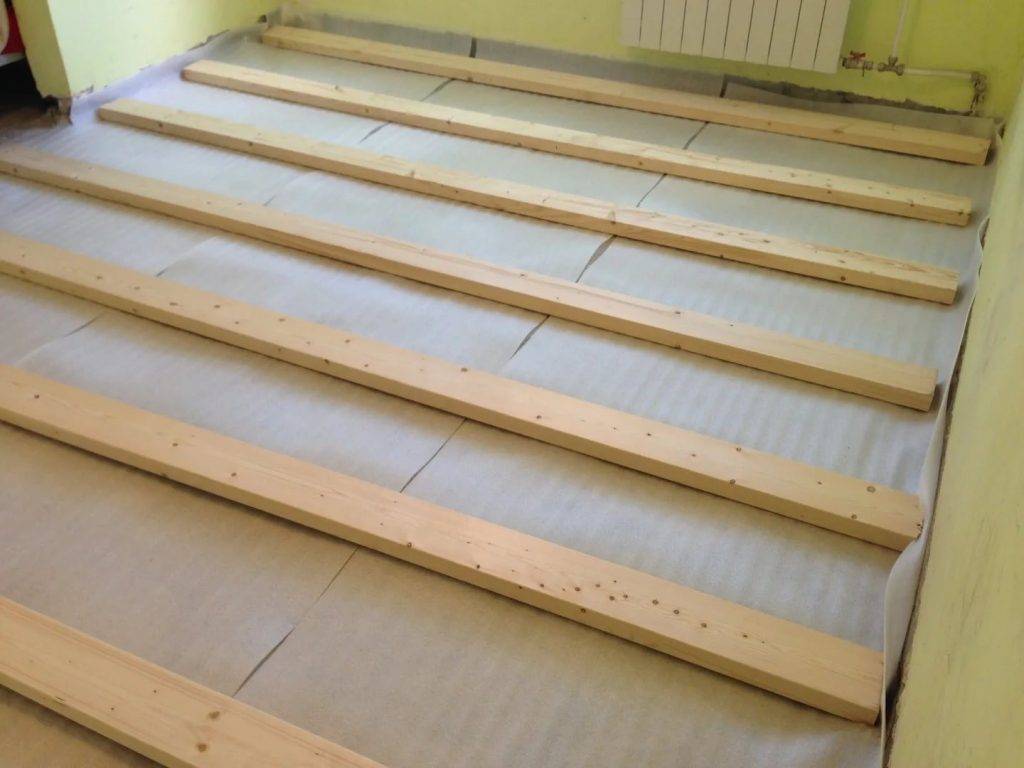

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Внутренняя канализация каркасного дома

Внутренняя канализация каркасного дома в своей основе мало отличается от канализации каменного или брусового дома. К основных деталям внутренней канализации относятся вертикальный стояк, который фановым выходом выводится через кровлю, а нижний участок переходит в отводящую к септику трубу; канализационные ветки, идущие от санузлов, кухни к основному стояку. Единственное отличие и преимущество канализационной системы каркасного дома — это возможность её скрытого монтажа. Стены и перекрытия каркасного дома полые и канализационные трубы можно провести без декоративных коробов. В этом таится скрытая проблема. На рынке России 99% канализационных систем представлены полипропиленовыми трубами, которые соединяются через резиновые уплотнители. Материал труб практически вечен, а вот резиновые кольца могут со временем высыхать. В итоге, спустя 10-20 лет появляется гнилостный запах, источник которого будет где-то за гипсокартоном и керамической плиткой.

Поэтому в Штатах и Канаде внутреннюю канализацию выполняют трубами ПВХ на клеевом соединении. Монтаж их очень прост, но вот цена в России на порядок отличается от заокеанских поставщиков. Это объясняется низким спросом на рынке, проблемами доставки и растаможки, а также монополизацией рынка. Тем не менее, такие трубы есть, их чаще всего применяют для водоснабжения бассейнов и устройства центральных пылесосов. Мировые лидеры: Genova и Nibco, которые имеют представительства и дистрибьюторов в России. У клеевой ПВХ канализации есть разные диаметры труб 1-1/2», 2», 3» и 4». Если вы выберете полиэтиленовые трубы, то доступные размеры обычно ограничиваются диаметрами 40, 50 и 110 мм. Магистральным стояком диаметром в 110 мм, который пойдет от унитазов, Вам будет сложно пересечь каркасные стойки шириной 150 мм без потери их стабильности. Американцы применяют трубы 3» (75 мм), что позволяет проходить каркасные стойки при соблюдении определенных правил.

Итак, первый этап устройства внутренней канализации начинается еще на этапе проектирования каркасного дома. Надо по возможности выбрать такое направление лаг перекрытия, чтобы крупные трубы канализации (75 или 110 мм) прошли вдоль, не пересекая их. Российские каркасные дома обычно тянутся вверх до 2-го или 3-го этажа, американские дома растут вниз в подвальное помещение, поэтому проблем с подводом канализации у нас всегда больше. Для первого этажа без подвала желательно оставить рабочий подпол, чтобы провести канализацию в нем, но если это невозможно, то ветки канализации ведутся к основному стояку максимально низко с уклоном 2 см на погонный метр.

Второй этап, рисуем от руки схему канализации, указывая сколько будет ванн, унитазов, раковин, биде и т.д. От каждого санузла с унитазом уходим магистралью 110 мм (3» для ПВХ), от кухни, душа, посудомойки и стиралки можно вывести магистрали диаметром 50 мм (1-1/2» для ПВХ). Отмечаем на схеме тройники, повороты, считаем погонные метры и отправляется покупать все необходимое

Обратите внимание, что желательно избегать крутых поворотов канализационных вод из вертикальных в горизонтальные участки под углом 90 0 и использовать тройники с углом входа 45 0. Ненесущие стойки можно подпилить до половины, для несущих пропил не более 25%. В этом случае можно спрятать трубы в короб или за обрешетку

В этом случае можно спрятать трубы в короб или за обрешетку.

Третий этап, который редко выполняется в России — устройство вентиляции для каждой ветки. Если магистраль представляет собой слепой участок, то во время слива воды может происходить срыв водяного затвора в сифоне, что приводит к появлению канализацонного запаха из септика. Чтобы этого избежать ставят вакуумные клапаны или устраивают вентиляционный выход, который соединяется с фановых стояком. В квартирах мы обычно не сталкиваемся с такими проблемами, так как максимальная длина магистрального участка 2-3 м. В доме труба от дальнего санузла может быть 10 метров и более. Одним из решений является применение сифонов меньшего диаметра, чем отводящей трубы. Например, из унитаза обычно выход 75 мм переходит в магистраль диаметром 110 мм; от ванных сифон диаметром 40 мм переходит в трубу диаметром 50 мм. Выбор за Вами.

Четвертый этап, устройство ревизионного доступа для каждой магистральной ветки. В случае засора откроем люк, выкрутим пробку и тросом протолкнем все в домовой стояк.

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Как выбирают размеры гильз

Большое значение при выборе патрона имеет размер ее внутреннего диаметра. Он должен превышать сечение трубопровода на 2 см. Такая разница позволяет избежать повреждений трубных участков канализации при температурном расширении.

Предлагаем ознакомиться Возведение бани своими руками с помощью брусьев

Длина защиты для канализационной трубы зависит от толщины самого перекрытия с учетом высоты бетонной стяжки и напольного покрытия. Кроме того учитывается назначение помещения и степень опасности подъема уровня воды над полом. В таких комнатах патрон должен иметь выступ в соответствии с требованиями СНИП, чтобы не допустить проникновения воды в помещения нижних этажей при аварийном затоплении.

Когда надо выбрать подходящий размер гильз и определить размер выступа гильзы на поверхность перекрытий или стены, потолка,

Чтобы правильно выбрать материал гильз, стоит учесть материал, из которого построено здание. Для железобетонной конструкции подойдут гильзы из стали. Они легко поддаются бетонированию прямо на заводе, где изготавливаются панели для перекрытий и стен, либо в процессе прокладки трубопровода с помощью специальной опалубки.

Внутреннюю поверхность гильзы из стали затачивают от заусенцев, об которые можно повредить трубы из полимерного материала, наличие шероховатостей опасно для трубопроводной системы, работающей под напором.

Края на стальных гильзах развальцовывают, то есть выгибают во внешнюю сторону, удаляя с поверхности заусенцы.

Рубероид не подходит в качестве материала для гильз, так как в нем есть элементы нефти, а это вещество ни в коем случае не может контактировать с трубами из полимера. Материал, из которого сделана гильза, должен препятствовать распространению огня из помещения в помещение.

Когда трубопроводы пересекают фундаменты строений, нужно соблюдать требования, которые предотвратят попадание в подвал подземных вод. При этом необходимо учесть процесс усадки канализационной системы и фундамента. Следует обработать зазор между гильзами и трубами с помощью мастики, герметика, при этом наружное сечение гильзы должно быть больше того же параметра трубы на двадцать сантиметров (по СНиП 478-80).

Предлагаем ознакомиться Стеклянные или деревянные двери для бани — какие лучше для парной?

Трубы канализации и водопровода при переходе через перекрытия тоже прячут в футляры, предназначенные для защиты. Место между футляром и бетонным перекрытием заливают цементом. Если перегородки деревянные, то пространство заливают при помощи асбеста.

Чтобы компенсировать изменения трубы при перепадах температуры горизонтальных водопроводов из меди, во время прохождения их через стены и потолки применяют скользящую опору. Во время разработки проекта определяют для ни места. В месте, где труба выходит из стены, ставят тройники, угольники, помогающие сохранить расположение водопроводных труб нового помещения вблизи с поверхностью стены.

Анализ принципиальной схемы устройства канализации

В соответствии с пунктом 5.1.2. СНиП 31.02.2001 «Дома жилые одноквартирные» система канализации, присоединенная к центральной или групповой сети, должна включать внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод, а автономная система – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения.

Внутренняя сеть канализации

Конфигурация и габариты внутренней сети зависят, во-первых, от размеров дома, а во-вторых, от взаимного расположения источников водоснабжения. К ней должны быть подключены все сантехнические приборы и устройства, в которые производится слив воды (раковины, мойки, унитазы и т.п.).

Принципиальная схема устройства внутренней сети канализации в этом случае будет выглядеть следующим образом:

• главная магистраль Dу 100 мм – подключение унитаза, биде;
• главная магистраль Dу 50 мм – подключение всех остальных сантехнических приборов, установленных в санузле: ванны, душевой кабины, раковины и стиральной машины;
• главная магистраль Dу 50 мм – подключение всех сантехнических приборов, установленных на кухне: обычно это кухонная мойка и посудомоечная машина.

Наружная канализация: выпуск из дома и отводящий трубопровод

Схема устройства канализации, не присоединенной к центральной или групповой сети, предусматривает удаление отходов в резервуар, расположенный на расстоянии 5-8 метров от дома, по специальному отводящему трубопроводу.

Наружный трубопровод укладывается в предварительно вырытую траншею, соединяющую дом с канализационным резервуаром. При этом бесперебойное движение стоков будет обеспечено только в случае, если канава будет иметь определенный уклон – 2-2,5 см на 1 метр проложенного трубопровода.

Канализационный резервуар: септик или выгребная яма?

Как мы уже упоминали ранее, отводящий трубопровод впадает в специальный канализационный резервуар, в котором и происходит утилизация стоков. Чаще всего в качестве конечной емкости используются выгребная яма или септик.

Выгребная яма – котлован, стенки которого укреплены кирпичной кладкой или бетоном. Хотя попадающие в нее канализационные стоки частично разлагаются, а частично – фильтруются в почву, основная их масса все же остается в самой яме. В результате возникает необходимость периодической откачки стоков, а также повышается риск загрязнения грунтовых вод фекальными массами. Именно поэтому специалисты рекомендуют использовать данный резервуар для небольших дачных домов с минимальным количеством стоков или же как временное решение.

При использовании септика канализационные стоки из трубопровода попадают сначала в отстойник, где происходит бактериальное разложение с образованием нерастворимого неорганического остатка. Благодаря этому во вторую камеру – фильтрационный колодец или инфильтратор – поступает уже осветленная вода с минимальным количеством примесей. Таким образом, использование септика позволяет избежать загрязнения окружающей среды, да и производить откачку из него приходится гораздо реже.

Требования к поперечному сечению лаг и шагу между ними

Устройство деревянных полов по лагам в жилых и общественных помещениях регламентируются действующими ГОСТ. Согласно требованиям нормативных документов, минимальные поперченные сечения лаг должны соответствовать следующим габаритам:

• При шаге бруса, смонтированного поверх плиты и перекрытия 2 м – не менее 100 х 66 мм.
• При шаге 30 см – не менее 150 х 80 мм.
• При шаге 40 см – не менее 180 х 100 мм.
• При шаге 50 см – не менее 200 х 150 мм.
• При шаге 60 см – не менее 220 х 180 мм.

В зависимости от толщины финишного покрытия пола из досок, максимальный шаг между лагами также является нормируемой величиной:

• При толщине половых досок 20 мм – не более 30 см.
• При толщине досок 25 мм – не более 40 см.
• При толщине досок 30 мм – не более 50 см.
• При толщине досок 35 мм – не более 60 см.
• При толщине досок 40 мм – не более 70 см.
• При толщине досок 45 мм – не более 80 см.

Следует учесть, что указанные выше нормативные требования применимы к сосновым лагам и половым доскам, как наиболее распространённому материалу. В случае использования твёрдых дорогостоящих пород дерева – дуба, бука, тика или лиственницы, габариты и шаг допускается изменить из-за повышенной прочности материала.

Монтаж коммуникаций

Нужно учитывать еще при проектировании дома, так как это имеет особо важное значение. Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома

Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент

Качественно, быстро и недорого – это лучшее сочетание, которое реально воплотить в постройке каркасного дома. Они имеют огромный плюс в своей сумме, благодаря этому не требуется заливать широкий и высокий фундамент.

Вначале строят каркас, который облицовывают снаружи и внутри, а пространство, которое остается между балками, заполняют утеплителем (базальтовой ватой, пенопластом и т.д.)

Такая конструкция позволяет расширить возможности для монтажа водоснабжения.

Их возможно установить:

• Внутри каркаса дома;
• В полу;
• В конструкциях перекрытий;
• В полости между стеной и наружной облицовкой дома;
• Под плинтусом;
• Поверх стен.

Понятно, что монтирование труб водоснабжения делают только в безвыходных обстоятельствах, так как это будет совсем не в лучшую сторону для интерьера. Обычно их располагают для монтирования внутрь стен, в полах или в перекрытиях.

Этот способ помогает скрыть трубы почти во всех случаях, так как это не всегда удобно.

Месторасположение труб в таких местах очень сильно затрудняет доступ к ним.

В случае утечки нужен будет демонтаж стены и отделки, чтобы отремонтировать повреждённое место.

Вдобавок к этому большие пространства в балках порой вызывают ослабление каркаса дома. Прорези таких люнетов не должны превосходить 0,75 от габаритного размера балки. Теплоизоляционные материалы будет сложнее уложить, если коммуникации расположены внутри стен.

Поэтому в момент покупки рассчитывайте количество теплоизоляционного материала. Советуется устанавливать трубы или проводку в пространстве между стеной и гипсокартоном — это поможет вам в случае аварии не ломать всю стену.

Разнообразные размеры профиля, на который и крепится гипсокартон, позволяет произвести монтаж почти всех труб. Но это не самый легкий способ, так как сложно устанавливать сразу инженерные сети и гипсокартон. При это надо делать отверстия в профиле; но не переусердствуйте, так как просто-напросто профиль может не выдержать такой нагрузки, и стена будет не ровной. Тщательно спланирует размещение коммуникаций между стенами и гипсокартоном.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса

При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности

Канализация в столбчатом фундаменте

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

Коммуникации в каркасном доме. Водоснабжение

В каркасном доме может быть два варианта водоснабжения: центральное водоснабжение или свой источник. Свой источник — это в свою очередь колодец или скважина.

В скважине может работать как погружной насос (висит в самой скважине, надежнее), так и станция (стоит в котельной, не так надежно и к тому же часто шумно).

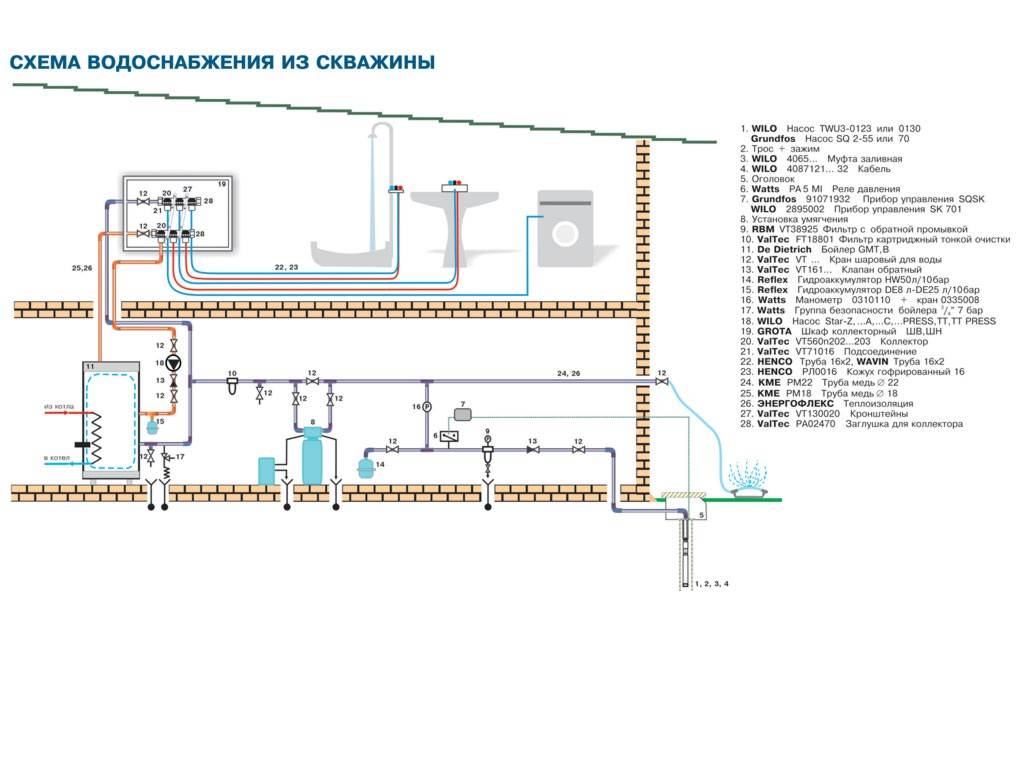

Общая схема водоснабжения:

Напоминаю, что мы можем сделать вам удобный и понятный проект каркасного дома по доступной цене, или подобрать для вас готовый проект каркасного дома в соответствии с вашими пожеланиями.

Оставайтесь на связи, задавайте вопросы, давайте строить правильные каркасные дома!
