Кузнечный горн своими руками

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

• поджиг газа должен быть вполне безопасным;
• горение должно быть устойчивым;
• стойкость к влажности внутри горна;
• безопасность при изменении тяги и риске взрыва горючего вещества.

Установка горелки производится через заранее подготовленное футеровочное отверстие. Устье горелки прикрепляется к конфузору, которое протягивают через стальную прокладку. Затем устанавливаются трубы для подачи газа и воздуха.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.

Принцип работы установки

Перед тем как приступить к сборке термической установки, нужно понимать принципы работы самодельного горна для ковки металла, чтобы упростить конструкцию печи для домашнего пользования. В основе работы прибора лежит энергетический выход при сжигании смеси углерода и кислорода, процент выделения металла в расплавленном виде. В процессе плавки углерод купирует реакцию окисления металла, постоянный поддув газа в топливо быстро повышает температуру в горне.

Разрабатывая чертеж будущего кузнечного приспособления, особое внимание следует уделить типу энергетического вещества, влияющего на конструкцию очага. По виду топливо для горна бывает:

• газовым (бутан, пропан);
• жидким (солярка, мазут);
• твердым (древесный уголь, кокс);
• смешанным (газово-жидким).

В зависимости от планируемой работы и размера заготовки термическая печь может быть с открытой или закрытой зоной очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы методом «прогонки» через жидкий нафталин. Изделия из прогретого газовой горелкой металла не могут использоваться в качестве нагружаемых деталей.

Основным требованием к обеспечению безопасности мастера является установка мощной принудительной вентиляционной системы, даже если для устройства кузнечного горна используется бытовой паяльный аппарат, работающий на баллонном газе. Прибор позволит заниматься изготовлением декоративных элементов интерьера и экстерьера в собственном гараже.

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Решая, какой из типов горна собрать своими руками, нужно руководствоваться потребностями и планируемыми видами работ. Кованые ножи не требуют больших размеров очага и, если будут создаваться такие небольшие поковки, не стоит собирать большую стационарную конструкцию. Намного проще сделать небольшой переносной тип печи, желательно на газу.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

• Изначально заливается бетонное основание, желательно с армированием.
• На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
• Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
• По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
• Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
• В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
• Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Кузнечные горны своими руками

Можно перейти к процедуре изготовления собственного приспособления такого типа. Ниже будут представлены несколько самых популярных вариантов изготовления горна своими руками. Они разнятся в строении, но принцип работы у них у всех схож.

Мини-горн

Такой небольшой кузнечный горн из шести кирпичей является лучшим вариантом для начинающих кузнецов.

Полки колосниковой решётки можно сделать из обычных обрезков стальных труб, в то время как сами колосники могут быть изготовлены из стальной полосы толщиной 4-6 мм. На рисунке показано, что колосники должны быть закручены на угол винтом, чтобы захватывали поток дутья. Для такого варианта подойдёт следующие виды топлива: уголь или кокс. Дутьё и розжиг производятся паяльной лампой, газовой или бензовоздушной горелкой.

Следует помнить о том, что при использовании паяльной лампы нужно поставить перегородку, с окном под сопло, из асбеста между лампой и приспособлением. Делать это надо, потому что горн интенсивно излучает тепло, что может привести к взрыву лампы. Пользоваться таким самодельным горном следует на открытом воздухе, так как зонта с дымоходом у него нет.

Переносной горн

Наддув необязательно выполнять вентилятором от ручной сирены, как это показано выше. В принципе, можно использовать любой подходящий, который будет под рукой. Присоединить его можно будет, используя металлогофр. Это, кстати, позволит сделать работу с длинномером несколько удобнее. В таком случае понадобится использовать воздушный дренаж на глухом конце воздуховода.

Конечно, такой переносной кузнечный горн имеет больше возможностей, чем самодельный горн из шести кирпичей, который был описан выше, так как рабочее пространство у него больше и открыто сверху. Но следует упомянуть и о существующих недостатках такого приспособления:

• Такой горн обладает неразборной конструкцией, и при прочистке фурмы происходит падение нагара вниз. Вследствие этого происходи перфорацию воздуховода. Чтобы произвести чистку, приходится ломать футеровку.
• Этот самодельный горн может работать только на древесном угле или на коксе.
• Эксплуатация его весьма дорога: расход карбона сравним с аналогичным расходом угля в настоящих горнах.
• Работать может при относительно невысокой температуре: всего до 900 градусов.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

1. уголок
2. проф-труба
3. листовой металл 2 мм
4. огнеупорный кирпич
5. газовая горелка
6. баллон с газом (ПРОПАН)

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка и маркер
5. молоток
6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол.

Сгибаем.

Получилось основание для укладки огнеупорного кирпича.

Нижнюю часть завариваем листовым металлом 2 мм.

Выкладываем огнеупорный кирпич.

Привариваем ножки из про-трубы.

Затем необходимо сделать отверстие в основании под установку сопла газовой горелки.

Сверлим отверстия в кирпиче.

Так же нужно прожечь отверстие в металле.

Устанавливаем горелку.

Затем навариваем уголки по углам и делаем стенки с крышей.

Верхнюю часть гона следует покрыть металлом 2 мм.

Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна.

Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож.

Спасибо за внимание. Tweet. Tweet

Tweet

18 Поделились

Разновидности конструкций

Для начала стоит определиться с видом топлива, которое будет использоваться для разогрева металла. Традиционно в кузницах с этой целью применялся каменный или древесный уголь. В более современной конструкции возможно предусмотреть использование жидкого топлива такого как: бензин, уайт-спирт, мазут и сжиженный газ.

В зависимости от выбранного вида топлива, устройство и конструкция горна будет отличаться. Также большую роль сыграет место, в котором будет расположена рабочая зона горна и очаг. Однако, какой бы сложной и уникальной ни была конструкция, большинство кузнецов сходятся в одном мнении — основание горна должно быть выполнено из кирпича с использованием воздушного канала для отвода угарного газа и продуктов горения.

Если вы хотите создать передвижной горн, то стоит сделать его разборным для облегчения транспортировки. Такая конструкция удобна если вы работаете в течение всего года. Зимой горн находится в помещении, а летом разбирается и выносится на свежий воздух. Помимо этого, такая переносная конструкция легко транспортируется при переезде на другое место жительства.

Еще одной особенностью газового или угольного горна, сделанного в домашних условиях своими руками, является закрытая или открытая камера горения. Закрытая камера горения позволит сохранять температуру внутри конструкции, что немного сэкономит время и топливо, однако возможность манипуляции с большими заготовками в такой конструкции сходит на нет из-за малых размеров камеры горения.

Особенности работы с горном

Чтобы не сталкиваться с трудностями при работе с самодельным нагревательным оборудованием, нужно учитывать ряд особенностей:

1. Всегда очищать колосник, емкость для пепла от отходов, образовавшихся после работы.
2. Разжигать уголь, используя ветошь. Её нужно заранее промочить легковоспламеняющейся жидкостью.
3. Топливо досыпать небольшими порциями при прогорании основной партии.
4. Когда топливо прогорает, нужно включать подачу воздуха на максимум.
5. Корка, образующаяся на поверхности угля, свидетельствует о том, что можно начинать процедуру нагрева заготовки.
6. Дополнительная вытяжка, установленная над оборудованием, увеличивает тягу.
7. Дальнейшую обработку после нагревания проводят с помощью кузнечного молота на наковальне. Молоток должен весить не более 1000 грамм.

Уголь и кокс можно купить в специализированных магазинах. Они позволяют добиться оптимальных температур ковки за короткий промежуток времени.

Горн для ковки должен быть в любой кузнечной мастерской. С его помощью разогреваются металлические заготовки. Чтобы не тратить деньги на покупную модель, можно собрать оборудование самостоятельно. Для этого нужно составить чертёж, подготовить материалы, собрать их воедино. Провести проверку, выявить недочёты, исправить ошибки.

Устройство кузнечного горна

Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.

Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.

Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
8. Дымоход. Через него выводятся продукты сгорания топлива.

Подготовку горна к использованию нужно проводить в такой последовательности:

очистить гнездо от остатков золы и сгоревших углей; продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос; насыпать на дно гнезда горна немного угля

При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым; для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки; когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями; теперь необходимо открыть кран подачи воздуха и установить его посредине положения; как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха; при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С. Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг

Самые подходящие марки шамота – ШБ, ША и ШПД

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Виды

Рассмотрим, какими могут быть кузнечные горны. Они являются основным инструментом кузницы. Благодаря развитию и совершенствованию появилось множество разновидностей:

электрические или топливные;

Переносной электрический кузнечный горн синего цвета

на жидком, газообразном или твердом топливе;

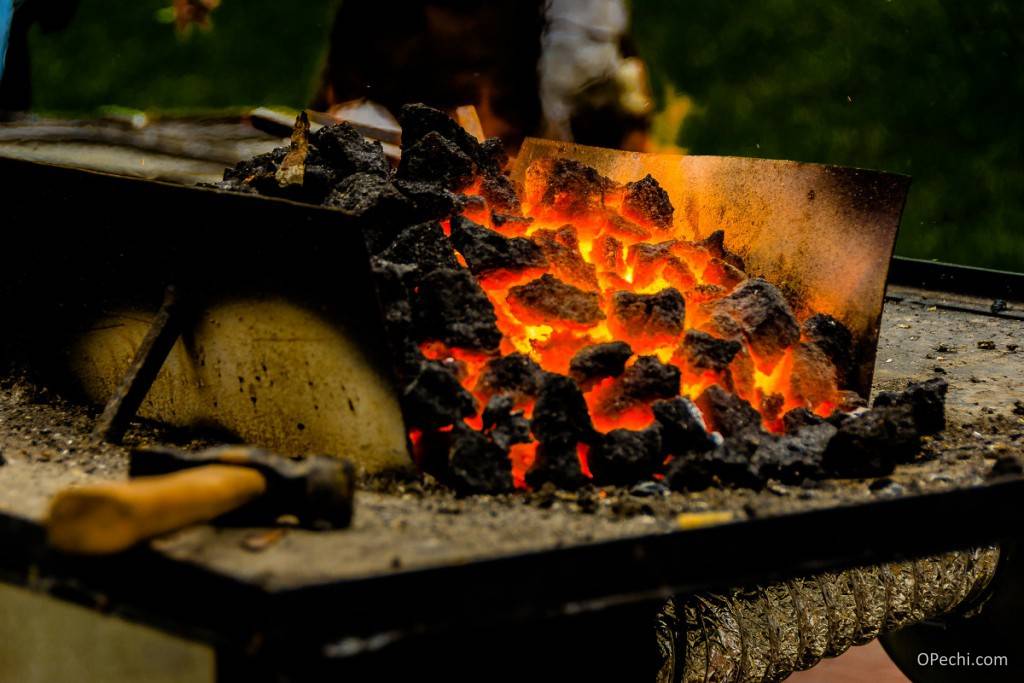

Кузнечный горн на углях в действии

закрытого или открытого типа;

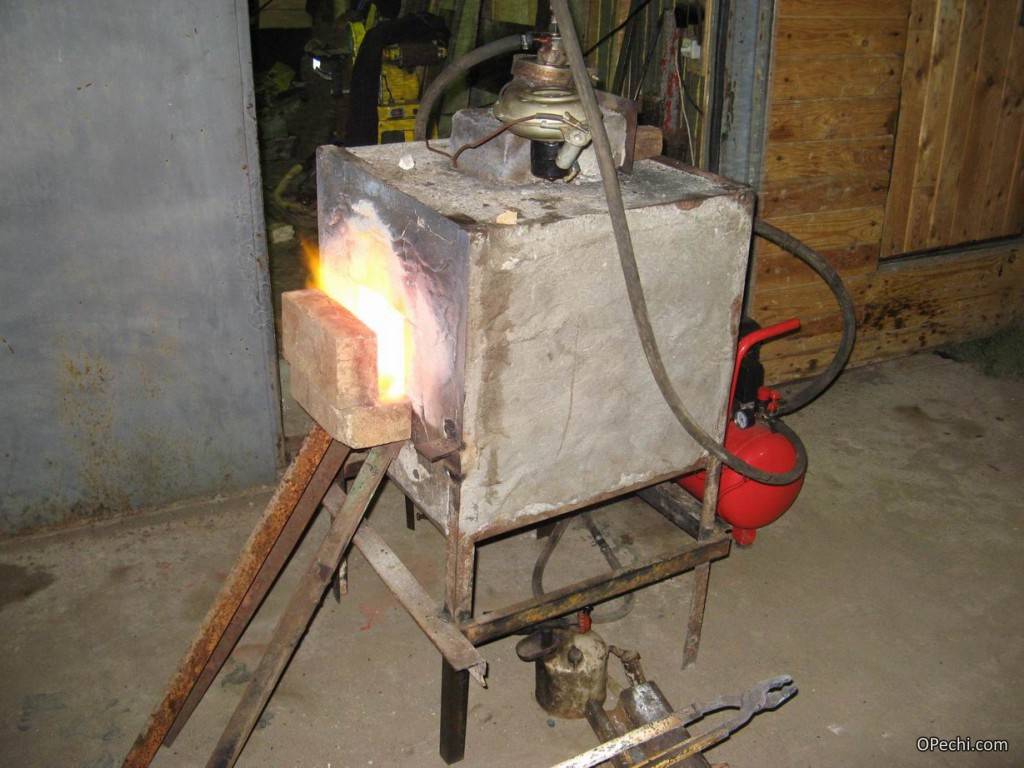

Кузнечный горн закрытого типа

с центральной фурмой или с боковым соплом;

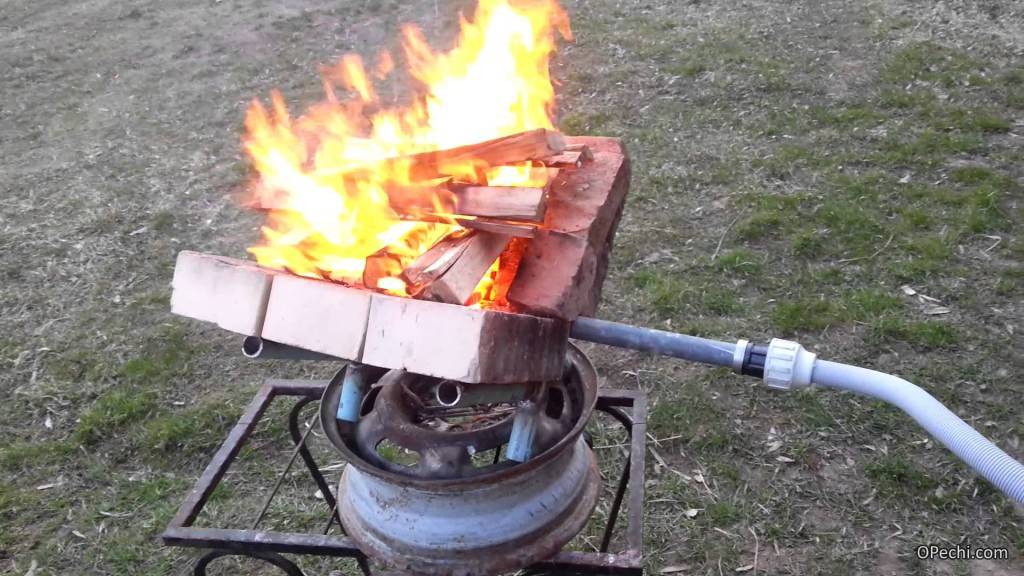

Самодельный кузнечный горн простой конструкции с боковым сопломОткрытый кузнечный горн с центральной фурмой в действии

стационарные или переносные.

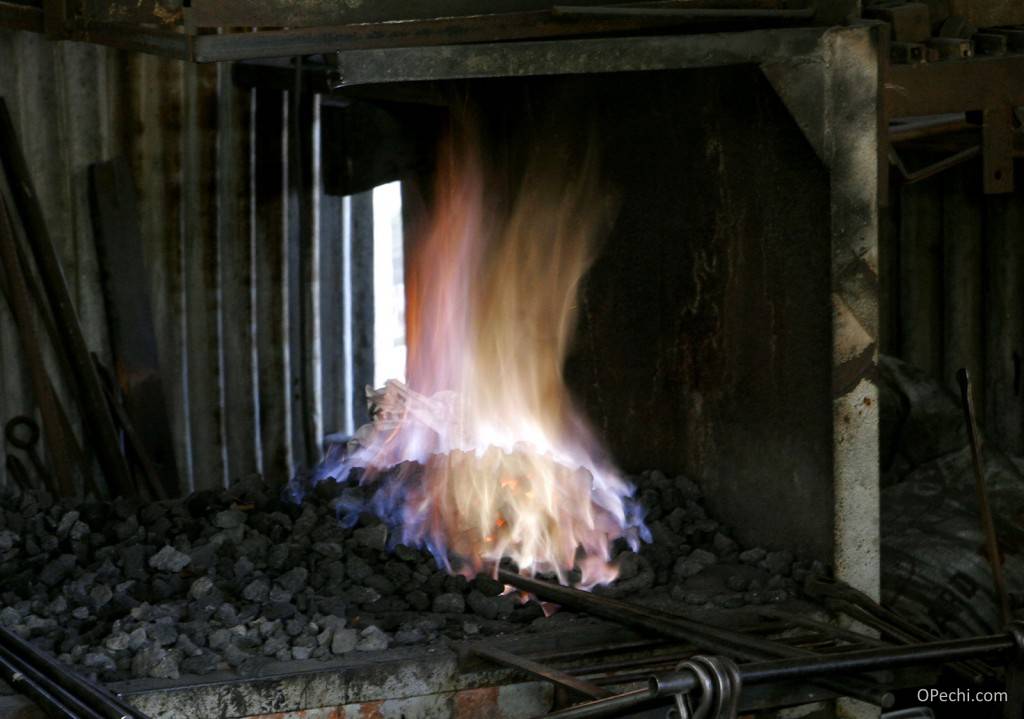

Стационарный кузнечный горн в действии

Рассмотрим самые популярные виды.

Отличия и разновидности мехов

За свою многовековую историю было изобретено огромное количество видов этого устройства. Их классификация, в основном, зависит от конструкции, принципа работы и применения.

• В зависимости от устройства, отличали однокамерные и двухкамерные меха.
• Смотря, какой привод применялся, отличали ручные устройства и механизированные, которые приводились в действие силой воды (от оборотов водяного колеса).
• Также были меха кузнечные или металлургические. В последнем варианте использовалась так называемая ящичная конструкция, изобретение которой принадлежит Леонардо да Винчи.

Водяные меха в металлургии

Особенно важным изобретением для развития механизации кузнечного дела было создание водяного колеса, которое, оборачиваясь за счет падающей на него воды, приводило в действие различные устройства.

Например, водные кузнечные меха в Древнем Китае стали использовать приблизительно еще в 1-2 веке нашей эры. Позже их начали использовать в металлургии при выплавке стали. По одной из версий, эта система была завезена в Европу Марко Поло, который почерпнул многие неизвестные европейцам технологии Поднебесной империи.

Устройство водяных кузнечных мехов

Хотя упоминания водяного колеса вспоминаются еще древними греками и римлянами, вероятнее всего, как и многие открытия античности, они были утрачены на заре Средневековья. Как бы то ни было,водяные меха позволили значительно упростить процесс металлообработки, а в металлургии это привело к увеличению объемов выплавки и открытия чугуна.

Виды и устройство кузнечных очагов

На протяжении тысячелетий кузнецы работали с одним типом печей, работающих на твердом топливе. Как правило, источником огня служили древесный уголь, а позже — каменный.

Сегодня современные типы печей функционируют, используя газовое топливо, или же вообще на электричестве (индукционные печи).

Однако, какое бы топливо для кузнечного горна не использовалось, существуют единые принципы его устройства.

Конструкция может иметь отличия, в зависимости от типа потребляемого горючего.

Кузнечный горн состоит из следующих частей.

• Стол из огнеупорного материала.
• Горновое гнездо или очаг с колосником.
• Фурма.
• Шатер и зонт.
• Дымоход.

Стол

Назначение этой части печи в размещении на нем очага, фурмы и прочих отдельных деталей конструкции.

Стол изготавливают в зависимости от типа горна. Переносные варианты делают, как правило, со стали, стационарные выкладывают из огнеупорного кирпича.

Однако, например, открытые печи могут быть как со стеновых материалов, так и стали, а закрытые типы, в основной массе, только из огнеупорного кирпича.

Стальной стол с горновым гнездом (очагом)

Очаг и колосник

Это часть горна, где собственно происходит сгорание топлива и разогрев заготовок.

Колосник — часть печи, которая обеспечивает доступ к топливу дополнительного нагнетаемого воздуха. Эта деталь может быть изготовлена в любом виде: от чугунной плиты с отверстиями, до решеток из подобного жаростойкого материала. Главное, чтобы колосник обеспечивал доступ в очаг достаточного количества воздуха с фурмы.

Очаг и колосниковая решетка

При этом эта часть должна иметь свойства, позволяющие ей выдерживать очень высокие температуры, достигаемые в процессе горения и разогрева заготовок.

Еще одна особенность колосника, которую могут использовать кузнецы, это форма отверстий, способствующих формированию пламени, необходимого при разогреве различных заготовок и материалов.

Фурма

Назначение этой части в подаче воздуха в печь. Подаваемый кислород от устройства, обеспечивающего поддув для кузнечного горна (кузнецких мехов, компрессора или вентилятора) попадает в корпус фурмы и уже оттуда через колосник в сам очаг к горящему топливу.

Горн с зонтом и фурмой под столом

Вторая функция заключается в сборе остатков сгоревшего топлива (в твердотопливных печах).

Дымоход

По сути, это обычная печная труба для вытяжки и удаления дыма. Изготовленный правильно, он дает нормальную тягу, необходимую для горения.

Это основные части конструкции, вид и наличие которых может отличаться в зависимости от самого типа горна и потребляемого им топлива. Рассмотрим более детально, как устроены некоторые из этих элементов и от чего зависит их нормальное функционирование.

Шатер и зонт

Эти части горна присутствуют обычно в закрытых или полузакрытых конструкциях стационарных печей.

Шатер закрывает очаг от внешнего пространства, вследствие чего внутри печи поддерживается стабильная температура. К тому же эта часть горна делает остывание печи постепенным и равномерным, что используется кузнецами при стабилизации кованого изделия.

Зонт — это верхняя часть, расположенная над очагом. Его задача в отводе дымов и паров, образующихся при горении, а также обеспечении нормальной тяги. Это делает сгорание топлива более высокотемпературным и стабильным.

На другом топливе

Так работает стародавний угольный горн. Первоначально его топили древесным углем, потом – коксом. То и другое – почти чистый углерод. В принципе горн можно топить и дровами, дав им предварительно прогореть до углей, т.е. до древесного угля; как – посмотрим далее.

Устройство горна много упрощается, если на топливо взять очищенный моногаз, пропан или бутан. Они состоят из углерода и водорода, который тоже отличный восстановитель и, соединяясь с кислородом, дает еще больше тепла. Причем газ можно смешивать с кислородом воздуха заранее, еще в горелке. Как устроены газовые горелки для горна, мы тоже далее разберемся, а пока констатируем факт: газовый горн из кирпича можно собрать на скорую руку, лишь бы горелка была, см. рис. (Как сделать самому газовый горн, также можно посмотреть на видео в конце раздела).

Однако это касается только чистых моногазов промышленного назначения. Бытовой природный газ, во-первых, состоит из смеси насыщенных и ненасыщенных углеводородов, имеющих для полного сгорания разную потребность в кислороде и разное тепловыделение. Т.е., настроить тут оптимальную подачу воздуха для нагрева металла под качественную закалку или цементирование принципиально невозможно.

Во-вторых, в составе природного газа в ничтожных количествах есть сера, кремний, фосфор. Хотя бы в виде искусственно вводимой в бытовой газ для немедленного обнаружения утечки «отдушки» – меркаптана. Если фосфор и кремний при точной дозировке еще могут быть полезны (первый – для поверхностного фосфатирования; второй – для улучшения магнитных свойств), то сера – злейший враг стали, начисто убивающий ее эксплуатационную ценность, причем необратимо, для восстановления нужна полная переплавка.

Поэтому бытовой газ как топливо для горна можно использовать, во-первых, только после очистки от серосодержащих соединений. Простейший, но отнюдь не бесплатный ее способ – пропустить газ из баллона, прежде чем подавать в горелку, через емкость с нафталином. Он до серы охоч не менее, чем углерод до кислорода. Во-вторых, нагревать в газовом горне только не ответственные и не нагружаемые в дальнейшем детали; скажем, декоративные элементы художественных металлоизделий.
