Как подъемный механизм используется электроталь
Бывает, что при механизме производства кранов не используют стыковые замки, но тогда обязательно присутствует кабель для питания электротали.
По поперечным балкам происходит передвижение грузозахватного механизма
Чтобы повысить срок эксплуатации подвесных путей и ходовых колес, несущую балку и одну из концевых соединяют подвижно, таким образом, получается возможность менять пролет крана.
Грузоподъемность такой модели становит от 1 до 5 тонн, пролет 3 – 15 м, а консоли имеют длину от 150 до 300 см. Основное предназначение электрического однобалочного подвесного мостового крана является механизация работ по погрузке и разгрузке.
Принцип работы
Мостовые механизмы отличаются от других систем тем, что при работе они опираются на крановый путь. Его делают из железнодорожных рельсов или элементов квадратного сечения, их производят из качественной стали.
Несущая балка перемещается по рельсам, их укладывают на эстакадах внутри цехов или открытых площадках промышленных предприятий. Грузовая тележка движется по мосту, ее оборудуют лебедкой для подъема грузов.
Компаниям часто требуется расширить функциональные возможности грузоподъемных механизмов, в этом случае краны дополняют разными устройствами. Это может быть набор магнитов разной мощности или грейферы. Приобретение дополнительных механизмов дает возможность применять мостовые краны не только в организации промышленного производства, но и для выполнения работы на складах и в строительной отрасли.
Классификация
Используются мостовые краны для того, чтобы поднимать и перемещать тяжелые грузы больших размеров во всех сферах промышленной деятельности человека.
Технические характеристики мостовых кранов разрешают применять эту категорию ГПМ как для внутренней погрузки-разгрузки, так и для наружных работ в любых климатических условиях.
Недостаток мостовых ГПМ — в их стационарности, а плюс — в том, что они могут использовать строительную высоту здания.
Мостовые ГПМ делятся на 2 большие группы: общего назначения и специальные.
Мостовые ОПИ (общепромышленного исполнения) оборудованы грузовым крюком.
Специальные — оснащаются захватами, имеющими узкоспециализированное назначение: грейфер, магнит, захваты для контейнеров. Подъемники спец. назначения производят с поворотной тележкой или стрелой.
В отдельную группу выделяют металлургические ГПМ, предназначенные только для данной отрасли промышленности. Оснащаются такие ГПМ спец. захватами: литейными, ковочными, для раздевания слитков и др.
Это интересно: Описание принципа работы и устройства мостовых кранов разных типов: описываем по порядку
Классификация мостовых кранов
Промышленность выпускает разные мостовые краны, но всех их можно разделить по следующим ключевым признакам:
- области применения;
- способу перемещения;
- конструкции;
- разновидности грузозахватного механизмом.
Если рассмотреть классификацию по области применения, можно выделить следующие виды мостовых кранов:
- для цехов;
- строительные;
- транспортные;
- палубные системы.
В зависимости от конструкции подъемные системы делятся на следующие:
- балочные;
- двухбалочные.
По способу перемещения существует следующая классификация:
- опорные краны;
- подвесные механизмы.
Если рассматривать механизм, который используется для захвата грузов, то можно выделить современные грейферные и спецсистемы. В эту же группу входят литейные и магнитные устройства. В промышленности часто возникает потребность в крюках.
По конструкции
По этому признаку все подъемные механизмы можно разделить на следующие:
- Опорные. Они опираются на рельсовый путь, проложенный по земле, и передвигаются по нему.
- Козловые. Монтаж такого моста на рельсовые пути осуществляется с помощью опор.
- Подвесные. Такие устройства держатся за рельсы снизу.
Предприятия должны выбирать механизмы, ориентируясь на потребности в перемещении грузов.
Выделяют модели следующих видов:
- поднимающие груз до 5 т;
- до 50 т;
- 300-320 т.
Краны имеют разную стоимость.
По назначению
Производители выпускают механизмы, которые по назначению разделяются на следующие:
- Общие. Они предназначены для решения типичных строительных задач.
- Спецназначения. С их помощью крановщики выполнят грузоподъемные операции, которые требуют особого отношения.
Организация, выбирая механизм, должна учитывать назначение грузов. Если они относятся к категории опасных, их перемещение будет отличаться.
По типу привода
По этому признаку все краны мостового типа можно разделить на следующие:
- Ручные. Перемещение груза осуществляется лебедкой.
- Электрические, которые работают от сети.
Предприятия могут выбирать из отечественных и зарубежных моделей.
Канатные грейферы
Одноканатный грейфер
Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³.
Достоинства и недостатки
Достоинства:
- быстрая смена;
- возможность работы на любом кране.
Недостатки:
- сильные удары об упоры при раскрытии челюстей;
- уменьшение высоты подъёма (из-за того, что длина выбираемого из полиспаста каната достигает 2,5 м);
- ручное управление раскрытием челюстей грейфера.
Двухканатный
Устройство
Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление.
Рабочий цикл двухканатного грейфера включает следующие операции:
Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната.
Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками.
Достоинства и недостатки
Четырёхканатный грейфер
Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами.
Подгребающий грейфер
Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст.
Устройство
Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м.
Монтаж
В каждом конкретном случае сборка производится в зависимости от потребностей заказчика. Это может быть сборка в заводском цехе, либо непосредственно на месте.
В любом случае, монтаж мостового крана начинается с создания путей передвижения. Если машина будет работать вне помещения, то монтаж пути заключается в укладке шпально-рельсовой решетки. Непосредственно монтаж мостового крана может осуществлять в трех вариантах:
- Пошаговая сборка и монтаж.
- Сборка крупными частями.
- Полная сборка на площадке и установка на путь в готовом виде.
Пошаговая сборка применяется в том случае, если по каким-либо причинам на площадке не предусматривается работа другого мощного подъемного механизма. Сначала на путях собираются опоры. На них монтируются концевые балки. На земле монтируются, по отдельности, рабочие балки. Их поочередно поднимают на опоры и уже на месте соединяют в единый узел с концевыми балками. На собранную конструкцию поэлементно поднимают и собирают на месте систему передвижения грузовой тележки (тележек). Поднимают поэлементно и собирают саму грузовую тележку. Осуществляют установку концевых выключателей. Если по проекту предусмотрена кабина оператора, то монтируют ее. Устанавливают и проверяют системы подачи электропитания.
Сборка крупными частями заключается в наземном монтаже отдельных больших частей мостового механизма, с последующим подъемом и установкой на место. Такой метод оправдан в том случае, если заказчик мостового механизма или компания, занимающаяся его монтажом, имеют возможность организовать одновременную работу над различными частями мостового механизма несколькими бригадами. Компания, ведущая монтаж двухбалочного мостового крана таким способом должна иметь дополнительную грузоподъемную технику.
Заключительным этапом при любом виде сборки является монтаж и подключение системы электропитания всего мостового двухбалочного крана и установка концевых выключателей на крановом пути.
После выполнения всех монтажных работ и пробного включения машины, необходимо провести сертификацию, чтобы получить разрешение на эксплуатацию двухбалочного мостового крана.
В заключение, можно сделать вывод, что двухбалочный мостовой электрический кран это удобный, производительный и экономичный грузоподъемный механизм.
Монтаж и демонтаж
Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:
- Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
- Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
- Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.
Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.
Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.
Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.
Особенности монтажа подвесного однобалочного и опорного крана
На порядок операций по сборке грузоподъемного оборудования влияет способ крепления крана по отношению к несущим конструкциям производственного помещения.
Так, монтаж мостового подвесного (однобалочного) крана включает перечень следующих операций:
Рабочие осуществляют монтаж подкрановых путей
- установка пролетной балки на специальные подставки;
- сборка концевых балок;
- сборка электротельфера;
- осуществление электромонтажных работ по проекту;
Готовый собранный подвесной (однобалочный) кран устанавливается уже непосредственно на подкрановые балки.
Действия по монтажу мостового опорного (однобалочного) крана включают следующие операции:
- установка концевых балок на подкрановые пути;
- сборка моста;
- монтаж готового моста непосредственно на концевые балки;
- проверка прочности сварочных и болтовых соединений.
Окончание монтажа мостового крана еще не сигнал к тому, что можно приступать к работе! Согласно важному нормативному документу ПБ 10-382-00, после сборки грузоподъемного оборудования, конструкция должна пройти все предписанные испытания. В них включают:. В них включают:
В них включают:
- статические испытания, заключающиеся в проверке крана на возможность поднять груз, превышающий рекомендуемую производителем грузоподъемность на 25%;
- динамические испытания, проверяющие способность крана поднять груз, превышающий рекомендуемую грузоподъемность в движении на 10%.
Представленные испытания в полной мере проверят мостовой кран на работоспособность тормозов и прочих механизмов, исключат вероятность аварий и несчастных случаев, связанных с изначальной неисправностью грузоподъемной конструкции.
Механизм перемещения
Опорные краны передвигаются с помощью колес, закрепленных внутри концевых балок. В подвесных кран-балках используются специальные тележки передвижения, закрепленные к верхней части концевых балок и перемещающиеся по нижней полке кранового пути (двутавра).
В настоящее время используются два основных типа привода передвижения мостовых кранов. Опорные краны перемещаются с помощью мотор-редукторов, подвесные — с помощью электродвигателей. Мотор-редуктор состоит из двигателя и редуктора, преобразующего крутящий момент двигателя и передающего его через вал на колесо. На подвесных кранах момент вращения передается от мотора напрямую на колеса тележки передвижения посредством шестерни. Эта шестерня — одно из самых уязвимых мест конструкции, поскольку при малых размерах несет значительную нагрузку.
Не все колеса и тележки передвижения оснащаются двигателями. Часто кран имеет две приводные тележки и две «холостые». Количество электродвигателей передвижения, необходимых на конкретном кране, рассчитывается исходя из грузоподъемности, длины пролета, режима работы и т. д.
Виды мостовых кранов: какими они бывают
Две группы выделяются по конструкции:
- Подвесные.
- Опорные. Для передвижения которых пользуются специальными рельсами.
Рельсы располагаются внутри неподвижных опор.
Опорный кран
Несколько разновидностей можно выделить в зависимости от веса, с которым работают установки:
- Первая разновидность – до 5 тонн.
- Вторая – до 50 тонн.
- Третья – до 300-320 тонн.
Назначение тоже бывает разным. Модели могут быть специальными или же общими. Последние выполняют стандартные грузоподъёмные работы для любых объектов.
Кран мостового типа может относиться к одной из следующих групп по приводу:
- Когда требуется физическое усилие от оператора, чтобы лебёдка начала двигаться, а поставленные задачи были выполнены.
- Электрические. С передачей энергии через электрический двигатель.
Вид движения – ещё одно отличие между конструкциями:
- Однобалочные.
- Двухбалочные. Устойчивость и надёжность у таких конструкций повышена. Износу изделия подвергаются меньше, способны поднимать груз на максимальную высоту.
Какие характеристики основные для мостовых кранов
Технические характеристики крана мостового могут быть описаны следующим образом:
- Способность поднимать грузы различного веса, от 0,25 до 500 тонн.
- Пролёт крана, редко превышающий 40 метров.
- Высота подъёма. Определяется другими характеристиками вроде вертикальной величины груза, конкретных габаритов помещения.
- Как концевые балки и колея располагаются относительно друг друга.
- Количество пролётных балок. Она всего одна у кранов с грузоподъёмностью до 5 тонн и менее.
Для управления в большинстве случаев применяется специальный пульт. Главное – чтобы у него присутствовала соответствующая сигнализация, подающая сообщения рабочим. От грузоподъёмности зависит скорость привода, производительность, которой будет обладать электромостовой кран.
Обязательно почитайте: Башенный кран КБ 405
Режим работы и особенности эксплуатации
От интенсивности эксплуатации в будущем зависит то, какую конструкцию рекомендуют выбирать тому или иному конкретному покупателю. Согласно принятому ГОСТу, у рабочих режимов кранов несколько обозначений – от 1К до 7К. Технические характеристики рассчитываются в зависимости от того, как и при каких условиях используется будущая установка. Мощность металлоконструкции также определяется подобными параметрами.
Схема крана
Здесь есть несколько правил:
- Режимы 1к-3К. Им соответствуют краны для незначительных и редких видов работ. Пример – необходимость поднять какое-либо цеховое оборудование, чтобы провести техническое обслуживание инструментов, отремонтировать их. В режиме не тяжелее 3К должна проходить эксплуатация кранов, имеющих одну пролётную балку.
- 4К-5к. Такой режим работы называется средним. Характерен для большинства кранов, используемых предприятиями для организации основных производственных процессов.
- 6К И 7К – тяжёлый и весьма тяжёлый режимы. Чаще всего такой функцией пользуются предприятия, которые относятся к металлургическому производству. Среди грузоподъёмных механизмов данные аппараты считаются самыми мощными. Они работают при сложных условиях, в постоянном режиме. Такие виды мостовых кранов тоже нужны современным предпринимателям.
Подробнее о вариантах управления
Оперирование мостовыми кранами предполагает три варианта схем:
- При помощи специальной кабины. Это специальное сооружение, которое чаще крепится на крановом мосту. Именно в этом помещении концентрируются органы управления. Конструкции могут быть открытыми либо закрытыми. Рабочая зона без проблем обозревается оператором, который находится внутри. Управление краном основана на рекомендациях, которые даёт стропальщик.
- Радиоуправление. Такой способ сравнительно недавно получил признание. Рабочие оценили удобства данного метода. Разрабатываются системы, позволяющие управлять кранами удалённо, на расстоянии до 100 метров. Благодаря чему операторы становятся мобильными, повышают безопасность.
- При помощи кабельного пульта. Этот орган управления самый простой, отличается низкой стоимостью. Реализуется совместно с однобалочными устройствами. Им снабжаются разные марки оборудования.
Обязательно почитайте: Автокран Ивановец
Сфера применения
Данную модель можно использовать не только в производственных цехах, но и в строительстве для поднятия кирпича, бетонного раствора или других тяжелых конструкций. Или для транспортировки расплавленного металла.
Применение крана этой модели в строительстве — довольно частое явление. Раньше он представлял собой грузоподъемную машину с ручным приводом и деревянными деталями. Современное производство мостовых кранов значительно усовершенствовало модель и внешний вид, что позволило более широко использовать это оборудование на разных видах производства.
Важно отметить, что на работу кран-балок не влияют погодные и температурные изменения. Кроме того их даже можно использовать в сейсмоопасных зонах (до 8 баллов).
Монтаж данного типа крана может осуществляется двумя способами:
Монтаж данного типа крана может осуществляется двумя способами:
- Кран крепится на несущих опорах здания;
- Опоры закрепляют под краном.
Устройство мостового крана

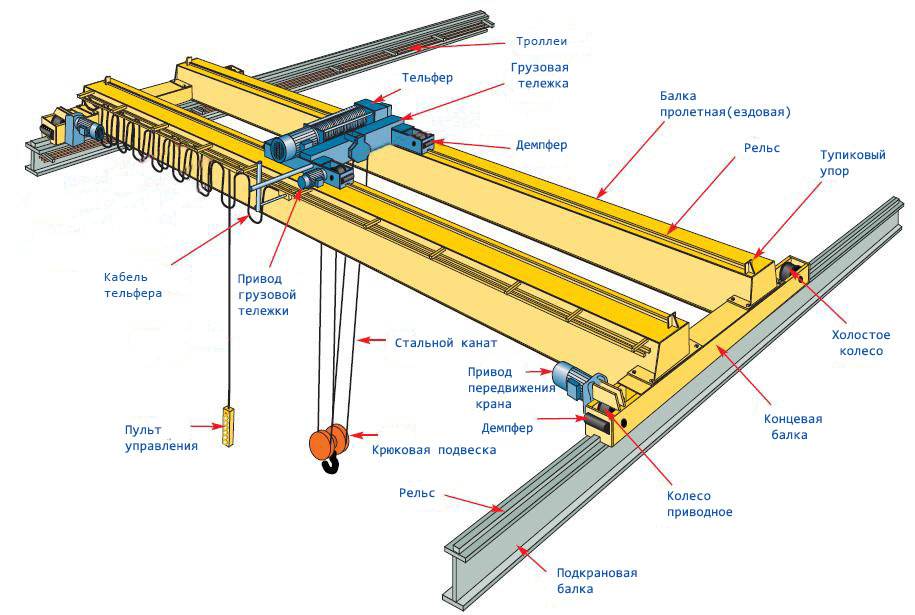

Рассмотрим на примере мостового двухбалочного крана его устройство и основные компоненты которые в большей части можно и отнести и к однобалочным опорным и подвесным кранам
Балка пролетная(ездовая)- главная несущая конструкция крана предназначенная для передвижения грузовой тележки. В зависимости от типа крана и его грузоподъемности может иметь следующие основные конфигурации:
- Ездовая балка мостового крана коробчатого сечения представляет из себя металлоконструкцию сваренную из листового металла и имеет прямоугольный профиль.
- Мост трубчатого сечения с приваренным для усиления металлоконструкции двутавровой балкой.
- Пролетная балка из двутаврового сечения применяется только на кранах мостовых с облегченным режимом работы.
- Решетчатая конструкция пролетной балки
Концевая балка является опорным элементом пролетной балки и представляет собой жесткую сварную металлическую конструкцию чаще всего коробчатого сечения, с установленной на ней ходовой частью крана.
Металлическая конструкция концевой балки состоит из двух поясов, двух вертикальных стенок и диафрагм, размещенных внутри балки. Для установки ходовой части крана к концевым балкам приваривают посадочные платики с обработанными поверхностями, к которым при помощи болтов крепят буксы с ходовыми колесами. Соединение главных балок моста с концевыми осуществляют сваркой.
Грузовая тележка двухбалочных мостовых кранов представляет из себя сварную металлоконструкцию, посредством которой происходит перемещение груза вдоль пролетных балок, а также его подъема. На однобалочных мостовых кранах функцию грузовой тележки выполняет электрическая таль. В целом механизм передвижения грузовой тележки аналогичен механизму передвижения крана.
Привод передвижения крана представляет из себя механизм состоящий из мотор-редукторов приводящий в движение приводные колеса крана расположенные на концевых балках
Поскольку привод передвижения расположен на обоих концевых балках важной задачей обеспечения равномерности нагрузки является синхронность работы мотор-редукторов. Однако для малых пролетов возможно изготовление с одним центральным приводом
Подкрановые рельсы мостовых кранов имеют другой профиль относительно железнодорожных и маркируются в зависимости от грузоподъемности и режима работы крана следующим образом: КР 70, КР80, КР100, КР120, КР140. Также в качестве рельса на передвижение грузовой тележки может выступать стальной квадрат если нагрузка на тележку не столь велика.
Крановые колеса на мостовых кранах могут иметь различные габариты и изготавливаются из стали 65Г с последующей закалкой поверхности катания. Приводными называют те колеса которые работают совместно с мотор-редукторами и обеспечивают передвижение крана вдоль цеха.
