Напильник для заточки цепи бензопилы. Подбираем нужный

Особенности ухода и обслуживания пильных гарнитур

Несмотря на оперативность, автономность и другие преимущества ручной заточки, специалисты рекомендуют периодически точить цепи на специальном станочном оборудовании. Даже разовая операция положительно сказывается на калибровке режущих звеньев.

С другой стороны, механизированная заточка существенно сказывается на ресурсе пильной цепи, поскольку все режущие звенья подвергаются стандартной обработке независимо от их состояния.

• Для того чтобы самостоятельно точить цепь в полевых условиях нужно иметь прочные навыки работы с имеющимся инструментом. Лучший вариант — держать в запасе несколько цепей, которые можно менять с минимальными потерями рабочего времени.
• Для правильной заточки режущих кромок гарнитуры, кроме хорошего глазомера и твердой руки нужен специальный комплект для заточки, в состав которого входит плоский и круглый напильник.

Практика работы с инструментом брендов показывает, что продукция ведущих производителей Штиль, Хускварна, Орегон и ряда других, по качественным характеристикам не отличается.

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

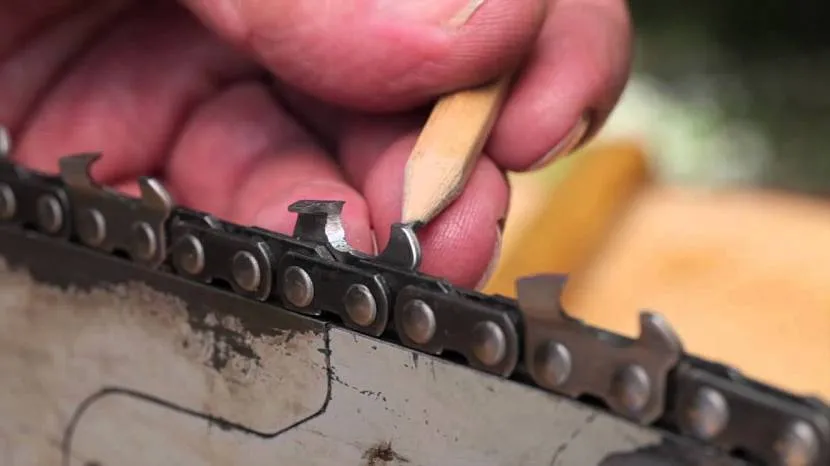

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;
• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

• сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
• высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
• увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

1. В патроне инструмента (шуруповерта) зажать круглый напильник.
2. Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
3. Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Технологические усовершенствования

Разработанная Джозефом Коксом концепция режущего звена мало изменилась за прошедшие годы. Конечно же, ее пытались модернизировать, но все предпринимаемые усовершенствования касались либо системы смазки, либо борьбы с вибрацией и обратной отдачей.

Система смазки

Смазка цепи и шины – очень важный фактор. Конструкция цепных пил включает насос, подающий масло из бака к режущей системе через специальные отверстия. А вот дальше его распределяет сама цепь. Хвостовики, проходя звездочку, «захватывают» смазку и «растаскивают» ее по всей шине и цепи. Нижнюю часть им для того и оформляют в виде крючка – чтобы «хватали» побольше, а «теряли» поменьше. Для дополнительного удержания смазки в хвостовиках высверливают специальные отверстия или фрезеруют каналы. В системе смазки нередко задействуют и соединительные звенья – в них делают дополнительные углубления для смазки.

Обильная смазка снижает трение и нагрев, тем самым не только увеличивая ресурс работы каждого элемента, но и снижая растяжение цепи. Так что постоянный контроль над процессом смазки – в интересах каждого пользователя. Осуществляется он достаточно просто: при разгоне цепи микроскопические капли масла (если оно подается в достатке) образуют масляный след в виде полосы на любой светлой поверхности (например, на стволе дерева, который собираются пилить), если поднести к ней конец шины. Отсутствие следа – тревожный сигнал, указывающий на отсутствие смазки и требующий немедленного решения проблемы (проверки наличия масла, чистки паза шины, регулировки насоса и т.д.). И еще один момент: современные бензопилы допускают установку цепей и шин различной длины, но прежде чем задействовать новую гарнитуру, необходимо убедиться, что масляный насос справится с ее «обработкой».

Для совершенствования процесса смазки многие производители в России предлагают специальные масла. Они изготовлены на растительной основе (например, рапса) с использованием полимерных добавок, самонейтрализующихся в течение двух часов при попадании на растения и почву. Помимо экологических преимуществ, смазывающие свойства этих масел на 30% выше, чем у автомобильных. Да и расход у них примерно на 25% меньше.

Борьба с вибрацией и обратным ударом

Вибрация опасна тем, что в результате ее длительного воздействия (как это бывает, например, у профессиональных вальщиков) может развиться так называемый симптом Рейно: в результате ухудшения кровоснабжения кончики пальцев теряют свою чувствительность, болезненно реагируют на температурные изменения.

Стремление производителей снизить вредное влияние высокочастотных колебаний сводится в основном к разработке специальных амортизирующих деталей. Причиной вибрации являются постоянные столкновения режущих зубьев с древесиной. В момент, когда резец ударяется рабочей кромкой о древесину, он на какую-то долю секунды останавливается, будучи зажат между деревом и направляющей шиной. При этом часть энергии удара волной передается через цепь и ведущую звездочку на руки оператора. Еще часть также через цепь сообщается направляющей шине и, опять же, рукам оператора. Если снизить силу удара, то понизится и уровень вибрации.

Снижению тряски способствует скошенный ограничитель пропила – благодаря ему цепь движется мягче, дерево более плавно соскальзывает с режущего зуба. Этой же цели служат и специальные амортизационные выступы на ведущих и соединительных звеньях.

Еще один эффективный способ – скошенная или завышенная пятка режущего звена. Такая конструкция позволяет пильной цепи слегка просесть в момент удара режущего зуба о древесину, и звено не сразу бьет по шине, да и сила этого удара заметно снижена. В результате уменьшается не только вибрация, но и износ шины и цепи.

Эти конструктивные элементы призваны помогать и при обратном ударе – ситуации, возникающей, когда пользователь касается какой-либо твердой поверхности носком шины при движущейся цепи (если проводить аналогию с часовым циферблатом – сектором «от 12 до 3 часов»). При этом пила резко отскакивает, создавая травмоопасный момент. Скошенный ограничитель резания и амортизационные выступы минимизируют этот эффект.

Виды заточки пильных цепей

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры

На что обращать внимание:

• Особенности звена. Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
• Угол лезвия. Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60о, торцевого – от 60 до 85о;
• Высота профиля шины может быть 0,625 мм или 0,762 мм. При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

Рисунок 1 – Разновидности пильных цепей Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

На ручном станке

Рисунок 2 – Заточка на ручном станке На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Предлагаем ознакомиться: Читай по снегам – сколько будет воды в колодце

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

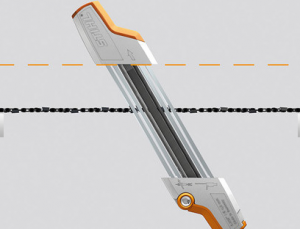

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

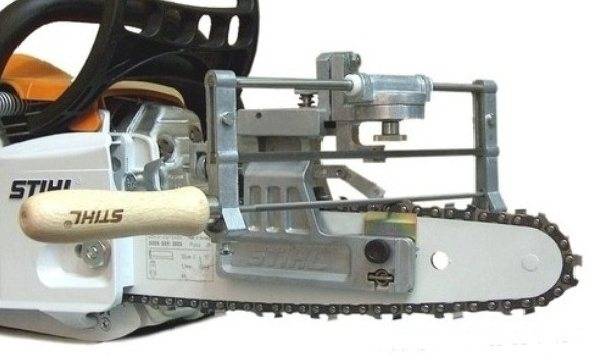

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Как узнать, что цепь пора затачивать

Понять, что пришло время затачивать цепь, можно по характерным признакам, таким как неуправляемость инструмента, который постоянно застревает в дереве и появление пыли вместо традиционной стружки. Также свидетельствует об уменьшении остроты зубьев затруднённое углубление и потребность прикладывать серьёзные усилия для распиливания древесины, что происходит крайне медленно. Однако увидеть, что цепь нуждается в заточке, можно и по ряду внешних признаков, которые наблюдаются при визуальном осмотре:

• тупые края;
• ржавчина;
• нет стального блеска.

Затупившаяся цепь Источник diz-cafe.com
