Особенности монолитного ростверка и его применение в строительстве

Введение

В качестве ленты перевязки могут служить армированные бетонные монолиты, готовые железобетонные столбы, металлопрокат, брус и бревна.

Сегодняшний ростверк является универсальным решением для организации прочных, надежных и качественных оснований под дом. Прежде всего благодаря тому, что в данной конструкции воплощены наилучшие показатели столбчатого, свайного и ленточного фундамента. В результате ростверки можно устраивать на рельефах любой сложности с различными характеристиками грунтов без ограничения по типу и весу строений. Исключения составляют лишь скальные породы, где невозможна либо экономически нецелесообразна подготовка ям или скважин.

В зависимости от состояния грунтов, климатических условий местности и веса здания с учетом снеговой нагрузки выделяют следующие виды ростверков:

• низкий — возводится на сухих плотных и сыпучих грунтах с минимальным влиянием паводковых, ливневых и талых вод;
• повышенный — устанавливается на почвах со слабой степенью пучинистости, где возможно значительное увлажнение поверхностного слоя грунта под влиянием ливневых, паводковых и талых вод;
• высокий — устраивается на любых почвах со средней и высокой степенью пучинистости. В данном случае нижний край ленты ростверка приподнимают не менее чем на 10–15 см над уровнем земли — так воздействие сил напряжения от поверхностного взбухания почвы во время морозов будет минимальным.

Разновидности ростверков по заглублению в грунт:

• а — низкий;
• б — повышенный;
• в — высокий,
• где 1 — ростверк; 2 — засыпка; 3 — глубина промерзания.

Выбор типа ростверка, расчет количества столбиков и ширины монолитной ленты являются определяющими показателями проекта, поэтому выполнение данной части расчетов лучше доверить специалистам. В остальном же технология устройства ростверка: разметка, подготовка ям под столбы или закладка свай производятся по тем же технологиям, которые применяются для свайного и столбчатого фундамента, а заливка ленты — аналогично ленточному фундаменту.

Технологические отверстия для подвода инженерных систем ни в коем случае нельзя устраивать в ленточной и столбчатой частях ростверка. Прокладывать трубы и кабели необходимо под лентой и между столбами ростверка. Кроме этого, нужно соблюдать рекомендуемые параметры заглубления в грунт (учитывая ширину ростверка на 10 см больше основания стены) для:

• легких щитовых и каркасных построек — не менее 30 см;
• бревенчатых, брусчатых домов — не менее 50 см;
• тяжелых кирпичных и каменных зданий — не менее 70 см.

Устройство монолитного ростверка

Устройство ростверка производится в несколько этапов:

• возведение опалубки;
• армирование;
• заливка бетоном

Устройство опалубки

Рассмотрим наиболее распространенный способ устройства опалубки монолитного ростверка:

• размечаются края будущей опалубки. По линиям разметки с шагом 50-90 см в грунт забиваются бруски сечением 50х50 мм (строго вертикально!). Получится два ряда колышков, вбитых по периметру будущего ростверка;
• каждую пару колышков, стоящих напротив друг друга, надо соединить такими же брусками (поверху);
• на каждую полученную П-образную конструкцию из брусков набить доску шириной 3-4 см. ее верхний срез должен располагаться на уровне днища будущей опалубки;
• укладываются горизонтальные доски, в которых предварительно вырезаются отверстия под сваи;
• устанавливаются вертикальные стенки опалубки и приколачиваются гвоздями к брускам, стоящим вертикально;
• собранная опалубка изнутри выстилается полиэтиленовой пленкой.

Вы хотите узнать как расчитать расстояние между сваями фундамента?

  Как сделать свайно – винтовой фундамент своими руками

Вас очень интересует устройство теплого пола электрического под плитку.

Армирование ростверка

Арматурный каркас должен быть полностью утоплен в бетон со всех сторон. Поэтому, прежде чем приступать к армированию, надо на дно опалубки (в поперечном направлении) уложить бруски любой ширины, но одинаковой толщины – от 30 до 50 мм.

Нижний ряд арматурных стержней укладывается на бруски и связывается между собой. Связи должны обеспечивать одинаковое расстояние между стержнями.

Верхний ряд (пояс) арматурного каркаса подвешивается к поперечным брускам, которыми мы связали стойки опалубки. Далее верхний и нижний пояса связываются между собой.

В результате получается каркас, подвешенный на проволочках.

Количество арматуры

Необходимое количество арматуры можно подсчитать, исходя из соотношения площади поперечного сечения ростверка и суммы сечений всех стержней. Оно составляет 1000:1. Порядок расчета следующий:
— умножьте ширину ростверка на его высоту и поделите результат на 1000;
— полученное число разделите на площадь сечения одного стержня.
В результате таких несложных расчетов вы определите минимально необходимое количество арматуры».

При этом следует учесть, что между рядами арматуры должно быть не более 150 мм.

Заливка ростверка

Для заливки ростверка применяются бетоны марок М300 и М350. Во время заполнения опалубки бетонной смесью ее обязательно штыкуют, чтобы выгнать воздух, который может оказаться «запертым» в толще бетона.

Это можно делать при помощи арматурного прутка. Более прогрессивный метод – применение специального вибратора. Покупать его дорого, да и нет смысла – не так уж часто частный домовладелец занимается строительными работами. Но это оборудование можно взять в аренду.

Вот, собственно, и весь перечень работ, которые придется выполнить домашнему мастеру при устройстве свайно-ростверкового фундамента. После затвердения бетона можно приступать к возведению здания.

Видео строительства фундамента на буронабивных сваях с монолитным ростверком.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

• опоры должны быть установлены во всех углах возводимого строения;
• сваи монтируются в точках пересечения стен здания;
• согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

• устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
• на опоры оказываются горизонтальные нагрузки;
• в основании установлены комбинированные или наклонные опоры;
• опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузки	Коэффициент
Дерево	1,1
Металл	1,05
Засыпка, изоляция, железобетон, стяжки	1,1
Элементы, изготавливаемые на производстве	1,2
Элементы, изготавливаемые на непосредственно на месте строительства	1,3
Оборудование, мебель, люди	1,2
Снег	1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

• Площадь опоры, м2 3,14*0,52/4 = 0,196
• Периметр, м – 2*3,14*0,5 = 3,14
• Масса ростверка, кг – 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
• Масса опор, кг – 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
• Масса здания, т – Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья по теме:

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома

Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

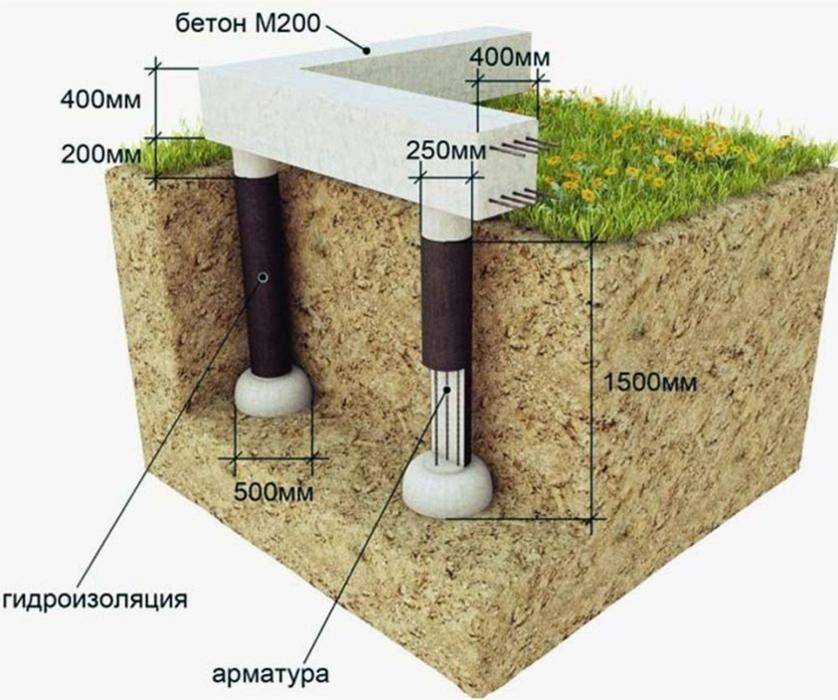

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

• при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
• возможность установки на любых грунтах;
• не наносится вред окружающему ландшафту;
• располагается ниже отметки промерзания почвы;
• подходит для деревянных, каркасных и кирпичных домов;
• дешевизна;
• скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть на видео ниже:

Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, требуется утеплить буронабивной фундамент с ростверком. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Технология возведения своими руками

Монтаж и армирование свайного фундамента с монолитным ростверком можно сделать, даже не имея большого опыта в строительных работах. Заранее нужно изучить требуемые ГОСТы, подготовить чертежи, описывающие, как должна выглядеть конструкция в разрезе. Число задействованных свай зависит от массы здания и создаваемой перекрытиями нагрузки.

Последовательность работ:

1. С помощью ручного бура создаются скважины требуемой глубины, в которых будут располагаться сваи. Поскольку инструмент имеет регулируемую длину стержня, им можно работать на разных уровнях погружения (до 5 м).
2. Изготавливаются рубероидные трубы с диаметром, аналогичным таковому у скважин. Они будут служить опалубкой. Длина трубок должна на 0,3 м превышать глубину скважин. Верхушки делаются из трехслойного материала и связываются проволочными деталями.
3. Получившиеся трубки монтируются в выбуренные скважины. Если на дне последних имеется немного воды, это можно проигнорировать, но если ее больше, чем 0,25 от высоты, перед монтажом опалубки жидкость выкачивается насосом.
4. Подготавливается каркас из арматуры. Легче всего его сделать из трех прутьев сечением в 0,7 см, скрепленных проволочной обвязкой. Каркасные конструкции устанавливаются в скважины.
5. Подготавливают бетонный раствор с помощью смесителя и порционно заливают его в опалубку. Каждый слой трамбуется вибратором.
6. Приступают к монтажу ростверка. Между сваями вырывают траншею такой ширины, чтобы можно было установить там опалубку. Минимальная глубина при этом – 0,3 м. Ни в коем случае нельзя заливать бетонную смесь в траншею без опалубочного каркаса.
7. На дно насыпают 0,1 м песка и выстилают поверхность рубероидной гидроизоляцией. Между столбами монтируют опалубку.
8. Производят установку арматуры выше границы поверхности на 3 см.

После заливки бетонный раствор необходимо увлажнять, чтобы не трескался

Поверхность залитой смеси время от времени нужно слегка увлажнять. Начиная со следующих суток на протяжении недели ее каждый день обливают водой. Так состав лучше набирает крепость. Через 3 недели можно демонтировать опалубку. В это же время убирают песчаную подушку, находящуюся под ростверковой лентой. В результате между опорами получается конструкция, похожая на мост. Воздушный просвет оставляют на случай расширения грунта зимой.

Если вместо железобетонных свай были выбраны металлические винтовые, выполнять монтажные работы будет еще легче. Опоры ввинчиваются в грунт на глубину, указанную в проектных чертежах. Винтовые части должны располагаться ниже отметки промерзания почвы. Начинать закручивание свай нужно с углов постройки

Важно следить, чтобы они располагались строго вертикально

Описание ростверка

Ростверком называют горизонтально расположенную часть свайного или столбчатого фундамента. Основное назначение этого элемента заключается в равномерном распределении нагрузки от всей постройки на сваи путем их объединения в единую конструкцию.

Назначение ростверка

Ростверк может располагаться на разных уровнях относительно поверхности земли, для их изготовления используются различные материалы, различным может быть их исполнение. В зависимости от этого ростверк различают по следующим признакам:

• Место расположения.
• Материал изготовления.
• Тип исполнения.

Виды ростверка по месту расположения

В зависимости от расположения относительно уровня земли различают следующие виды ростверка:

Основные виды ростверка

• Высокий. Такой тип располагается над поверхностью земли на расстоянии 25 см и выше. Это позволяет создавать дополнительную вентиляцию пола и предотвращать появление плесени и сырости. Кроме того возвышение над землей дает возможность осматривать состояние фундамента и своевременно ремонтировать его. Также пространство под полом вполне можно использовать в качестве дополнительной зоны для хранения садового инвентаря и прочих инструментов. Недостатком такого ростверка является отсутствие возможности обустроить подвальное помещение.
• Низкий. Ростверк такого типа располагается на одном уровне с поверхностью земли. Для его сооружения удаляют небольшой слой грунта для создания своеобразной воздушной подушки. В результате соприкосновения ростверка и почвы не происходит. Преимуществом такого типа можно назвать отсутствие пространства, через которое может уходить неопределенное количество тепла. Недостатком является обязательное создание изоляции для воздушной подушки, в противном случае грунт будет осыпаться в открытое пространство.
• Заглубленный. При таком типе ростверка помещение отличается комфортностью за счет сохранения тепла, надежностью и долговечностью. Процесс изготовления подразумевает подготовку траншеи, установку свай, монтаж опалубки и заливку бетона в готовую конструкцию.

Виды ростверка в зависимости от типа исполнения

В зависимости от конструктивного исполнения ростверк может быть двух видов:

• Монолитный.
• Сборный.

В первом случае ростверк выполнен в виде цельной плиты или замкнутой балки. Основное применение – строительство малоэтажных зданий. Второй вид предполагает сборку конструкции из отдельных элементов, оснащенных специальными крепежами. Процесс изготовления сборного ростверка считается трудоемким и затратным, поэтому его применяют при строительстве многоэтажных домов и промышленных зданий.

Материал для изготовления ростверка

Изготовить ростверк можно из следующих материалов:

Основные материалы для изготовления ростверка

• Дерево. Ростверк деревянный отлично подходит для возведения домов из бруса и бревен. Конструкция характеризуется высокими прочностными характеристиками, экологичностью и безопасностью. Однако дерево требует особого внимания и дополнительной защиты. В частности деревянный ростверк следует обработать гидроизоляционным составом, антипиреном и антисептическим раствором.
• Железобетон. Стальная арматура в сочетании с качественным бетоном позволяет получить прочную, надежную и долговечную конструкцию, устойчивую к износу. Благодаря этому все строение безупречно прослужит долгие годы. В наших предыдущих статьях можно прочитать о правилах выбора и расчета арматуры для фундамента.
• Металл. Ростверк из двутавровых балок или швеллеров отличается прочностью и надежностью, однако он имеет один недостаток – необходимость применения строительной техники для подъема тяжелых грузов.
• Бетон. Такой ростверк имеет существенный недостаток – при изгибе конструкции могут появиться трещины, которые в свою очередь являются причиной разрушения ростверка. И в этом случае может потребоваться ремонт фундамента. Однако при возведении малоэтажных строений и при наличии большого количества опор такой ростверк вполне может использоваться.

Оптимальное место расположения

Для надежной и длительной службы ростверкового фундамента, минимизации деформаций конструкции и максимального его соответствия госту, необходимо грамотно выбрать место для него относительно уровня почвы. Лучше располагать сваи вертикально (иногда допустим небольшой угол наклона на неровных участках). Рациональней всего обустраивать высокие или висячие ростверки над буронабивными опорными колоннами на высоте 0,1 м над уровнем земли. Считается, что такое расположение железобетонного ростверка помогает избегать деформаций конструкции и сохранит ее монолитность на длительный срок.

Возникающие теплопотери дома из-за свободных пространств под полом решаются устройством подпольных щитков или другого дополнительного утеплителя.

Что такое ростверк — особенности, плюсы и минусы

Фундамент ростверк является сооружением из соединенных между собой ленточным способом (с помощью бетона или металла) заглубленных в почву на 2-3 метра свай – опор. Горизонтальная конструкция, объединяющая их в одно целое, и называется термином «ростверк» (от немецкого Rost — решётка). Верхнюю часть столбчатого фундамента еще называют оголовком.

Среди других видов оснований для дома, фундамент на сваях с ростверком, имеет преимущества, повышающие его популярность среди застройщиков. Это такие плюсы:

• использование на любых типах почвогрунтов (в том числе, пучинистых с высоко залегающими грунтовыми водами или торфяниках);
• подходит для участков с неровностями рельефа;
• экономичен в плане материалов трудозатрат (не требуется рыть глубокие котлованы и делать дополнительное водоотведение);
• на таком фундаменте допускается строительство зданий из любых стройматериалов- кирпичный, деревянный дом или из газобетонных блоков;
• если при возведении не допущено ошибок, можно быть уверенным, что такой ростверк фундамент прослужит долго;
• строительные работы можно проводить даже при минусовых температурах;
• высокая несущая способность и устойчивость.

Как и любое техническое сооружение, ростверк фундаменты имеют свои минусы:

• несущая способность ограничивается 2-3 этажами, многоэтажные дома на таком основании не строят;
• невозможно обустроить подвальное помещение или цоколь (необходим технически сложный проект, а в монолитах такая возможность отсутствует);
• возведение ростверка требует высокоточного монтажа и применения строительной спецтехники, не всякий строитель – любитель справиться;
• между почвой и оголовкой фундамента появляются пустоты, в которых скапливается атмосферная влага и заводятся насекомые, что приведет к дополнительным затратам на заливку полостей между ростверком и грунтом.

В целом, плюсов у данного вида фундамента больше, чем минусов.

Какую роль выполняет в обустройстве фундамента

При возведении основания дома на столбах, необходимо придать им максимальную устойчивость, и для этого свайный ростверк подходит лучше всего. Он равномерно делит весовую нагрузку сооружения на грунт между сваями (по типу забора). Это свойство особенно актуально для районов с наличием сыпучего грунта большой толщины.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Типы и назначение ростверков

Конструкция ростверка может быть разной в зависимости от назначения, типа, функций.

Виды ростверков по типу используемого материала:

• Деревянный – обвязка выполняется из уложенных на оголовки свай брусьев.
• Бетонный – используется для создания самых тяжеловесных конструкций, где в роли опоры здания выступают бетонные балки, правильно связанные со сваями в монолитный каркас.
• Металлический – ростверк представляет собой каркас, выполненный из приваренных к оголовкам винтовых свай металлических балок.

Отдельно стоит упомянуть свайный куст – для этого вида ростверка характерно использования нескольких свай, скрепленных в верхней части между собой. Они работают вместе в виде своеобразных «пучков», погружаются в грунт рядом друг с другом для эффективного принятия и распределения точечной нагрузки либо нагрузки от колонн. Обычно такой тип ленточной конструкции ростверка используют в энергетическом и промышленном строительстве. В частном строительстве своими руками обычно выполняют бетонный ростверк.

Ленточные фундаменты с ростверками

Данный тип фундамента становится надежной и прочной опорой для сооружения. Конструкция с ленточным ростверком может быть реализована двумя способами – одну технологию используют выше уровня грунта, другую – в процессе создания решетчатой конструкции, которая призвана брать на себя определенную часть нагрузки.

Обычно ленточные фундаменты с ростверком обустраивают на территориях со сложным рельефом, на склонах, так как выбор конструкции позволяет сделать основание надежным, но не требует привлечения спецтехники, сложных проектировочных работ, идеально подходит для строительства зданий из облегченных материалов.

Чтобы реализовать данный тип свайно-винтовых конструкций, понадобится позаботиться о нескольких моментах: обязательна засыпка песка слоем в 30 сантиметров под бетонный каркас, нужно выполнить гидроизоляцию опор и решетки (из рубероида, полиэтиленовой пленки или асбоцементных труб), важен тщательный расчет шага и количества свай, толщины ростверка, других параметров.

Для забора

В данном случае преследуют задачу обеспечения полноценной защиты конструкции ограждения, которую не может выполнить обычный плоский забор. Проектирование ростверка для забора мало чем отличается от аналогичной конструкции для фундамента дома – функции, материалы, проект идентичны.

Для свайного основания

Столбчатый фундамент с ростверком обустраивается для определенных конструкций зданий, гарантируя нужные параметры жесткости и веса каркаса. Чтобы опорные колонны не падали, выполняют обвязку монолитным деревянным, металлическим либо железобетонным поясом.

Схемы свайного основания сооружений:

• Столбы, опирающиеся на насыпь из щебня без заглубления в почву. Основание дома получается жестким, удается исключить просадку.
• Заглубление в грунт колонн с навесным поясом – самая распространенная схема свайных фундаментов.
• Без ростверка – актуально для возведения небольших зданий.

Виды ростверка

Высокий. Размещают выше поверхности грунта. Применяют при строительстве этакад, мостов, гидротехнических сооружений, жилых домов на пучинистых грунтах, в затапливаемых районах, для строительства набережных, пирсов и т.д.

В настоящее время широкое распространение в строительстве получила так называемая технология ТИСЕ. Суть технологии заключается в применении для строительства свай фундаментного бура с откидным плугом. В итоге получаются фундаментные сваи с расширением — опоры с повышенной несущей способностью. Применяют такую технологию для строительства индивидуального жилья в местности с наличием сейсмической активности, а также в местности, характеризующейся пучинистыми грунтами. Отличительной особенностью данной технологии также является наличие воздушной подушки под лентой-ростверком. Технология позволяет возводить несущую конструкцию своими руками. Этапы строительства по такой технологии приведены на рисунке. Фундаменты ТИСЕ имеют как положительные, так и отрицательные отзывы. Из недостатков отмечается сложность в создании расширения свай своими руками с применением бура, наличие мостиков холода и необходимость дополнительного утепления. В интернет-источниках можно встретить много советов по применению данной конструкции, однако при выборе фундамента в конкретном случае мы не рекомендуем руководствоваться подобными оценками.

Повышенный. Располагается на поверхности грунта. Реализация такого фундамента допустима в непучинистых грунтах. С целью исключения воздействия на него нагрузок при вспучивании, под лентой вынимают грунт и заполняют полученную полость грунтами, не склонными к вспучиваниям (например, песком). Из-под внутренней части будущего дома также удаляют грунт, способный вспучиваться и заменяют его керамзитом. Фундамент по описанной технологии не будет требовать дополнительного утепления.

Низкий или заглубленный. Горизонтальная часть фундамента, которая располагается ниже поверхности грунта. Сваи в таком виде фундамента располагаются полностью в толще грунта. Глубина заложения зависит от многих факторов, таких как наличие подвалов в будущем здании, расположения коммуникаций, климатических факторов, наличия грунтовых вод, геологии местности. Например, если строить приходится на пучинистых грунтах, то подошву ростверка закладывают не менее чем на 0,25 м ниже уровня промерзания.

Хочется отметить, что в настоящее время страницы интернета пестрят информацией по строительной тематике, хотя очень малое количество из них действительно стоит читать. Наша статья основана не на интернет-источниках, а на конкретной литературе и советах специалистов (при желании всем обратившимся мы можем посоветовать литературу и ответить вопросы). Свайные фундаменты с ростверком относят к одним из самых востребованных вариантов, поскольку позволяет проводить строительство с экономией времени и средств, но только при наличии грамотного планирования и профессионального подхода на начальных этапах подготовки к предстоящей стройке.
