Пескоструйная камера. Делаем своими руками

Пескоструйная камера

Чтобы проводить пескоструйные работы с предметами разных размеров, можно использовать также пескоструйную камеру. Такое приспособление сэкономит абразивный материал, поскольку он не будет разлетаться на воздухе.

Весь аппарат представляет собой металлический прямоугольный ящик. Конструкция изготавливается из металлического профиля и тонкой древесины. С лицевой стороны резервуар облицовывают стальными листами. Конструкция является довольно компактной, её можно поместить на стол.

С одной стороны обычно делают смотровое стекло. В этой же стенке проделывают отверстия диаметром в 10 см для перчаток. С помощью таких перчаток можно просунуть руки внутрь и производить необходимые манипуляции. Дно ящика изготавливается из решёток. Под решёткой устанавливается поддон, на который будет падать абразив.

Камера оснащается пистолетом. Он будет обеспечивать выброс абразивного материала на поверхность обрабатываемого изделия. Это говорит о том, что в конструкции должно быть ещё и отверстие для шланга. По нему будет проходить воздух из пистолета. Шланг для песка обычно помещается в резервуар с абразивом. Это необходимо для того, чтобы обеспечить беспрерывный процесс. Тогда использованный песок будет поступать в резервуар, из которого проходит очередной цикл.

С одной стороны изготавливают закрывающийся люк, через который подаются детали. Чтобы всё было комфортно и удобно, необходимо в камере сделать освещение, тогда процесс будет безостановочным. Чтобы обработать деталь, засовываем руку в резиновые перчатки, которые находятся внутри камеры, и используем пескоструйный аппарат.

С помощью самостоятельно изготовленного пескоструйного аппарата можно произвести очень хорошую обработку любой поверхности и детали. Но если будет произведена неправильная сборка, то никакого эффекта не будет. Необходимо выполнять сборку строго по инструкции и чертежу, только тогда можно избежать травм. Желательно покупать качественные запчасти на некоторые элементы конструкции, тогда аппарат прослужит долго. Как видим, самодельный пескоструйный аппарат своими руками сделать не сильно сложно, нужно лишь найти материалы и правильно все собрать. Удачи.

Виды пескоструйных камер

Существуют два вида пескоструйных камер: обитаемые и необитаемые. В первом случае это большие герметичные помещения, в которых оператор вручную обрабатывает заготовку (см. рис. ниже). Стены в них покрыты мягким амортизирующим материалом, который гасит рикошет абразивных частиц.

Деталь обрабатывается воздушно-абразивной смесью, которая вместе с отработкой осыпается на решетчатый пол пескоструйной камеры. Через него абразив, пыль и частицы срезанного материала попадают в устройство сбора и возврата, которое подает эту смесь в циклон-сепаратор, где она разделяется на абразивные частицы и пылевидные отходы (разрушенные элементы рабочей смеси и удаленный с поверхности материал). Первые подаются вниз, в бункер для повторного использования, а вторые — в накопитель пыли, расположенный за пределами пескоструйной камеры.

Необитаемые пескоструйные камеры — это, как правило, небольшие прямоугольные шкафы, в которых оператор, просунув руки через отверстие в передней стенке, обрабатывает деталь, не вступая в соприкосновение с воздушно-абразивной средой.

Они предназначены для обработки небольших изделий, и именно этот тип пескоструйных камер обычно изготавливают народные умельцы. В таких установках отсутствует циклон-сепаратор, бункер для накопления отработанной смеси расположен прямо под решетчатым полом камеры, а удаление пыли происходит с помощью вытяжки, которая с учетом небольшого объема работает достаточно эффективно.

Еще один вид пескоструйной обработки — очистка поверхностей на открытом воздухе. В этом случае абразивный материал является расходным, т. к. он рассеивается по всей площади в зоне работ и обеспечить его рециркуляцию практически невозможно. Разновидностью обитаемой обработки является работа в закрытых сосудах и трубах большого диаметра.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

компрессор – устройство для нагнетания воздушной массы;
ресивер, необходимый для создания необходимого запаса воздуха;
бак для абразива;
пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
шланги.

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Устройство и принцип работы камеры для пескоструя

В небольших производствах и домашних мастерских, как правило, используют только необитаемые пескоструйные камеры или же работают пистолетом на открытом воздухе. Обитаемая камера — это сложное и дорогостоящее промышленное изделие, поэтому далее будут рассматриваться только первые два вида обработки.

Все обитаемые камеры имеют практически одинаковую конструкцию и отличаются между собой только своей оснащенностью, а также качеством узлов и комплектующих. Такая камера представляет собой металлический шкаф со скошенной крышкой, в которую вмонтировано смотровое окно (см. рис. ниже).

В передней стенке шкафа находятся два круглых отверстия с герметичными манжетами, в которые оператор вставляет руки во время работы. Пол у такой пескоструйной камеры решетчатый. Через него отработавший абразив ссыпается в нижнюю часть, выполненную в виде перевернутой усеченной пирамиды и выполняющую функцию контейнера-накопителя. Удаление пыли происходит с помощью вытяжки через фильтр в специальный пылесборник. Загрузка изделия в таких устройствах производится через дверку, расположенную на задней или боковой поверхности шкафа.

По типу подачи абразивно-воздушной смеси пескоструйные аппараты делятся на два вида: инжекторные, в которых воздух и абразив подаются в пескоструйный пистолет по отдельным шлангам, и напорные, в которых воздух и рабочий порошок смешиваются заранее и направляются к соплу по одному каналу. В необитаемых устройствах обычно используют первый тип, что связано с особенностью их конструкции. По этой же причине в таких пескоструйных камерах не применяют циклоны, так как разделение пыли и рабочего порошка происходит непосредственно в рабочей зоне.

Напорные передвижные установки, в основном, применяют при работах на открытом воздухе. Такое устройство включает в себя три основных компонента: компрессор, емкость с абразивным материалом и пескоструйный пистолет (см. рис. ниже).

Сжатый воздух в таком аппарате разделяется на два потока. Один из них идет напрямую, а второй создает давление в емкости, выдавливая из нее рабочий порошок в дозатор. Далее абразив смешивается с первым потоком воздуха и поступает в сопло пескоструйного пистолета.

В видеоролике ниже можно посмотреть процесс изготовления напорной пескоструйной установки, которая у автора получилась ничуть не хуже фабричной.

Как выбирать пескоструйную камеру?

Исходными данными для выбора являются:

Обязательность системы сепарации отходов (она присутствует в камерах напорного типа с воздухообменом более 8000…9000 м3/ч).
Мощность вентиляционных установок (рассчитывается из условия, что производительность пескоструйной очистки должна быть в 4…4,5 раз меньше, чем производительность вентиляторов).
Наличия циклона для сбора особо мелких фракций абразива или песка.
Присутствует ли в конструкции узел автоматической очистки трубопроводов (они, кстати, не должны изготавливаться из пластика: этот материал может изменять свои характеристики в зависимости от температуры, что отрицательно сказывается на значениях пневмосопротивлений и фактической производительности установки).
Материалы, принятые для облицовок стен (чем выше их упругие характеристики, тем эффективнее ведётся очистка).
Наличие полезных дополнительных опций (тележка, рельсовый путь и пр.).

Цена базовой комплектации пескоструйной камеры напорного типа должна учитывать также наличие нескольких комплектов перчаток для пескоструйной камеры, защитных масок, шлемов, комбинезонов и обуви для операторов.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

продувной пистолет пневматического типа;
тройник для сантехнических работ;
шаровый кран, при помощи которого будет регулироваться подача абразива;
выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

рукоятку, оснащенную механизмом подачи воздуха;
клапан для смешивания, который берется из пистолета-краскопульта;
емкость для абразива;
тройник;
шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Как выбирать пескоструйную камеру?

Исходными данными для выбора являются:

Обязательность системы сепарации отходов (она присутствует в камерах напорного типа с воздухообменом более 8000…9000 м3/ч).
Мощность вентиляционных установок (рассчитывается из условия, что производительность пескоструйной очистки должна быть в 4…4,5 раз меньше, чем производительность вентиляторов).
Наличия циклона для сбора особо мелких фракций абразива или песка.
Присутствует ли в конструкции узел автоматической очистки трубопроводов (они, кстати, не должны изготавливаться из пластика: этот материал может изменять свои характеристики в зависимости от температуры, что отрицательно сказывается на значениях пневмосопротивлений и фактической производительности установки).
Материалы, принятые для облицовок стен (чем выше их упругие характеристики, тем эффективнее ведётся очистка).
Наличие полезных дополнительных опций (тележка, рельсовый путь и пр.).

Адгезиметр. Контролируем строительные работы

Мозаично-шлифовальная машина. Превращаем бетон в зеркало

Какие фильтры используются в вентиляции?

Для очистки воздуха, используют фильтры из специального материала (полиэстер, целлюлоза, целлюлозно-полиэстеровый). Главная задача таких картриджей – задержать пыль на своих стенках. Выбирают фильтры зависимо от материалов, с которыми работают.

Для регулярной очистки воздуха и картриджей, применяется специальная система автоматической очистки фильтров. Использование такой вентиляции значительно продлевает жизнь всей установке.

Важно!

Самоочистная система с помощью импульса сжатого воздуха встряхивает фильтр и сбивает налипшую пыль и грязь. Соответственно, для работы очистной системы такого типа требуется источник сжатого воздуха.

Комплектующие для самодельной пескоструйной установки

Перед тем как собирать такое устройство, важно подготовить все комплектующие. Большая часть инструментов и расходных материалов обычно есть в каждой мастерской, но некоторые элементы понадобится купить в строительном магазине. Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество

Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь

Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество. Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь.

Отработанный баллон для хранения газа

Наибольшее влияние на качество пескоструя оказывает правильный выбор компрессора. Основная проблема – дороговизна такой установки. Заводские варианты с достаточной мощностью обойдутся дорого, снижая эффект экономии. Альтернативный вариант – сделать своими руками из недорогих комплектующих.

Собрать устройство в домашних условиях можно с помощью компрессорных головок, устанавливаемых на пневмопривод ЗИЛа или МАЗа. Мощности установки с указанными комплектующими будет достаточно для обработки любых автомобильных запчастей. Головки обязательно комплектуются ресивером. Для сокращения расходов его изготавливают из баллона для хранения сжиженного газа. Дополнительно потребуется электрический мотор с приводом и рама для крепления всех элементов.

Перед тем как самому сделать пескоструйный аппарат, следует подготовить:

краны шарового типа. Они надёжны и долговечны, для уверенности в качестве рекомендуется покупать изделия известных производителей; шланг из резины с армированной вставкой от Ø14 мм

Важно покупать прочный вариант, который способен выдержать повышенное давление и влияние абразива; шланг для подачи газа. По нему будет поступать воздух в сжатом состоянии. В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм; штуцеры для фиксации шлангов с другими компонентами системы

Пригодятся и цанговые зажимы; ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением

В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм; штуцеры для фиксации шлангов с другими компонентами системы. Пригодятся и цанговые зажимы; ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением.

Фум лента 0.2ммх19ммх15м Sigma

Подобная пескоструйка своими руками без компрессора обойдётся около $35. Экономия существенная, позволяет сохранить большую часть стоимости нового аппарата. Теперь следует переходить к созданию самодельной пескоструйки.

Делаем пескоструйную камеру своими руками: чертежи, комплектующие, сборка

Пескоструйная камера – это полезное приспособление, позволяющее эффективно и с максимальной степенью безопасности при помощи абразивного материала очищать различные поверхности от загрязнений, удалять следы коррозии и старые покрытия.

Пескоструйная камера эжекторного типа

В качестве абразивного порошка, который распыляется в такой камере под большим давлением, может использоваться не только обычный кварцевый песок, но и ряд других материалов:

дробь, изготовленная из стали или чугуна;
стеклянные гранулы;
электрокорунд;
шлаковые материалы, получаемые после производства меди и никеля (купершлак и никельшлак).

Песок различных фракций

Выбор того или иного абразивного материала зависит не только от типа обрабатываемой поверхности, но и от того, что с нее требуется очищать.

Пескоструйные камеры фабричного производства: как мы видим, ничего сверхсложного в их конструкции нет

Что это такое — конструкция и виды аппаратов

Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.

В основе каждого пескоструйного аппарата есть несколько ключевых элементов:

емкость для абразивного материала (песка, стальной дроби и т.д);
шланг из устойчивого к трению материала, по которому из емкости поступает абразив;

сопло на шланге, которое позволяет регулировать подачу песка;
элементы управления — приборная панель, блок питания и автоматического регулирования.

Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.

Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.

Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.

Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.

Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.

С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.

На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.

Какого типа ёмкость на Вашем пескоструйном аппарате?

ГерметичнаяНе герметичная

Камерные

Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.

Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.

Изготовление пескоструйной камеры

Перед тем как приступить непосредственно к сборке, необходимо учесть ряд факторов: составить грамотный чертёж и описание (один из вариантов будет представлен ниже), подобрать все необходимые компоненты и определиться с местом расположения.

Всегда хочется, чтобы пескоструйная камера своими руками была, как можно больше, но это потянет за собой ряд последствий: нужна более мощная вытяжка, а также более прочные материалы для корпуса.

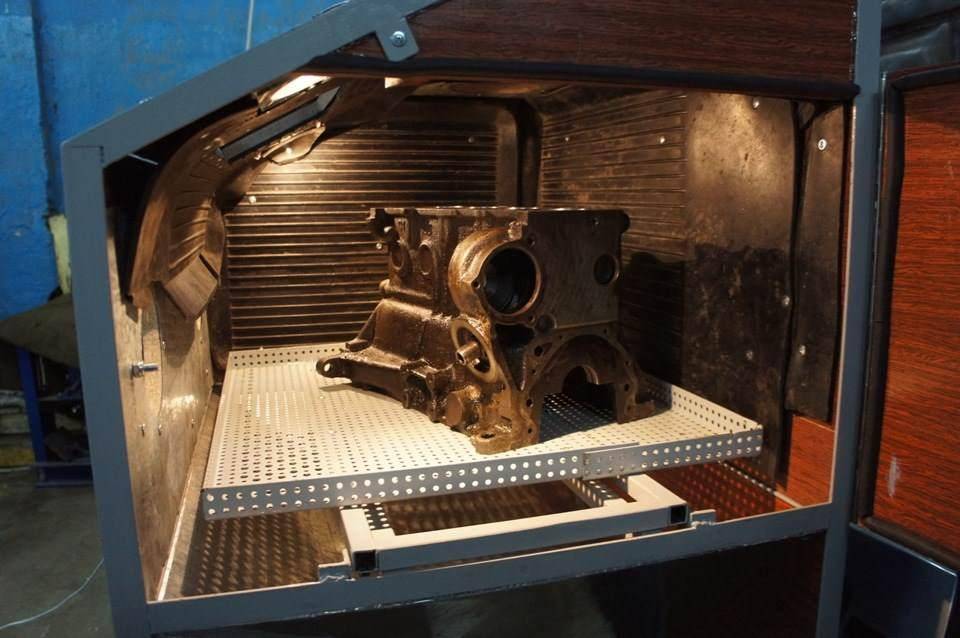

Пескоструйная камера представляет собой металлический ящик, в котором имеются:

отверстия для перчаток;
смотровое окно;
отверстия для подвода шланга для пистолета;
вентиляционные отверстия;
смотровое окошко;
решётка-днище, на которой будет лежать обрабатываемая деталь;
бункер для сбора отработанного абразива и мусора.

Порядок сборки

Порядок сборки пескоструйной камеры включает в себя несколько этапов

Важно соблюдать их последовательность, в противном случае это может создать некоторые неудобства и затянуть сборку.Из материала понадобится уголок с полочкой 25-32 мм, оцинковка толщиной 0,5 мм, ударопрочный пластик, заклёпки

Порядок изготовления таков:

Нарезаем уголки согласно заранее подготовленному чертежу.
При помощи сварки собираем из них каркас.
Крепим в качестве дна армированную сетку, на которой будет располагаться обрабатываемая деталь. Сетка должна быть прочной, чтобы выдержать тяжёлые изделия.
Делаем освещение с двух верхних углов, чтобы не было теней. Это позволит работать с большим комфортом. Освещение должно быть достаточно яркое, так как внутри будет много пыли. Стоит помнить небольшую хитрость, если выбрать белый свет, например, неоновые лампы, при данном спектре обзор будет существенно ухудшаться. Лучше использовать жёлтый, например, лампы накаливания, или светодиодные с подходящим спектром. Принцип такой же, как в противотуманках, благодаря которым можно что-то различить в плохую погоду.
На герметик садим заранее вырезанные листы металла. Необходимо, чтобы одна из стенок могла открываться для закладывания и извлечения детали и обслуживании камеры изнутри.
Дополнительно крепим металл к уголкам заклёпками.
При помощи ножниц в металле вырезаем необходимое отверстие для рукавиц вентиляции.
Смотровое стекло для безопасности лучше сделать из ударопрочного пластика, чем из стекла, так как, возможно, в камере будут использоваться абразивы (не только песок, но и металлические шарики).
Камеру нужно оснастить мощный вытяжкой (чем мощнее, тем лучше, минимум 1500л в минуту).

Техника безопасности

Использование пескоструйной камеры, как и пескоструя без неё, требует соблюдения всё тех же мер безопасности

Важно надеть защитные очки, а в случае с пескоструйной камерой достаточно только респиратора. Обязательно необходимо полностью закрытый костюм и закрытая обувь. Также важно помнить о безопасности окружающих

Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Также важно помнить о безопасности окружающих. Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Мы увидели, что сделать пескоструй своими руками не так уж и сложно. Достаточно иметь определённые навыки и большое желание. Благодаря таким усилиям можно сэкономить немало средств и сделать достойный аналог заводских вариантов.

Пескоструйная камера станет отличным помощником и дополнением вашему аппарату, так как благодаря ей выполнение поставленных задач станет менее вредным для здоровья, более комфортным и, соответственно, продуктивным.

Выбор покупаемого аппарата

Если камеру решено приобрести в готовом виде, стоит внимательно рассмотреть ее характеристики, тип, предназначение. Для периодической бытовой очистки деталей можно купить инжекторный пескоструй, для большого объема работ лучше потратиться на напорную камеру

Когда предстоит профессиональное использование устройства, рекомендуется обратить внимание на напорные приборы с автоматической рекуперацией абразива

Чем прочнее и качественнее материалы для изготовления устройства, тем дольше оно прослужит, поэтому покупать самые дешевые модели, способные сломаться уже после первого использования, смысла не имеет. При желании сэкономить можно все-таки сделать пескоструйную камеру самостоятельно – ее будет вполне достаточно для домашних нужд, хобби и ремонта.

Принцип работы пескоструйного аппарата

Пескоструй работает по элементарной системе. Если сравнить чертёж простого аппарата для пескоструйки и базовых моделей краскопульта, наблюдается сходность конструкции. Нагнетённый воздух проходит по воздухопроводам и увлекает материал для абразивной обработки. Небольшие крупинки с большой скоростью направляются на поверхность, выбивая из неё частички.

Пескоструй самодельный разработать можно, а вот создать компрессор будет весьма сложно. Чтобы создать установку достаточного качества, рекомендуется покупать заводской компрессор, у которого будет производительность от 500 л/мин. Для избегания разрушения от перегрева, в нём должна быть устроена система охлаждения. Мощность установки от 3 кВт.

Пескоструй самодельный из ресивера Камаза

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт

Это интересно! Принцип работы пескоструя очень похож на механизм действия краскопульта, главная задача которого – распыление лакокрасочных материалов. Тем не менее один прибор никогда не сможет заменить другой.

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю

Техника безопасности

Как ни крути, но абразивная обработка – это риск для здоровья человека. Мастер, вдыхает пыль, частицы материала, засыпанного внутрь. Поэтому главными мерами безопасности остается защита глаз, кожи, органов слуха и дыхания. При работе с пескоструйкой частицы имеют скорость 650 км в час. В результате неправильного использования работник может получить серьезные телесные повреждения.

Процесс очистки поверхности сам по себе очень шумный и грязный. Поэтому необходимо следить за тем, чтобы мастер имел специальный костюм и обувь для работы, надевал рукавицы, сделанные из кожи, а также не снимал пескоструйный шлем, в который подается очищенный воздух. Обязательно применение средств, защищающих органы дыхания.

Камера для пескоструйной обработки. Чертежи и электросхема
