Приспособление для заточки стамесок

Особенности затачивания

Есть некоторые особенности, которые необходимо принимать во внимание, осуществляя затачивание резцов для токарного станка своими руками. Задняя часть инструмента обрабатывается за 3 шага:

  1. Сначала выполняют обработку задней части под углом, который равен заднему углу державки. Обычно он больше, чем задний угол резания (примерно на 5 градусов).
  2. На втором шаге осуществляют обработку задней части режущей пластинки. Ее затачивают под углом, который превышает задний угол резания на 2 градуса.
  3. Теперь нужный угол формируется посредством доводки. Процедура выполняется на узкой фаске, которая прилегает к рабочей кромке.

За несколько шагов затачивается и передняя часть инструмента для токарного станка. Сначала затачивание осуществляется на угол, который равен углу режущей пластинки. Угол резания, формируемый на передней части инструмента, создают посредством чистового затачивания либо доводки.

Заточка резца облегчается, если применять особые накладки, устанавливаемые промеж опорной поверхности и станочного стола. Для того чтобы точно и качественно заточить инструмент, можете изменить конструкцию стола, добавить возможность регулировать его по высоте и поворотному углу. После подобного изменения использовать накладки будет не нужно.

Для заточки резца рабочая кромка должна быть расположена на одной линии с серединой абразивного круга

Стоит принимать во внимание, в каком направлении вращается точило. Так вы сведете к минимуму шанс того, что режущая пластинка оторвётся от резцовой державки. При вращении точила пластинка должна быть прижата к державке, а не оторвана от нее

При вращении точила пластинка должна быть прижата к державке, а не оторвана от нее.

Разумеется, что по окончании затачивания резца нужно выполнять проверку правильности исполнения. Легче всего проделывать это особым шаблоном. Можете сделать его либо купить в магазине. Если будете изготавливать шаблон собственноручно, используйте листовую сталь.

Большая твердость подобного трафарета, которую он приобретет после закаливания, позволит применять его продолжительный срок. Делая шаблон, нужно вырезать на нем отверстия, которые соответствуют ходовым углам затачивания. Лишь после создания отверстий трафарет закаливают. Стоит учесть, что от того, насколько точно изготовлен подобный шаблон, зависит правильность затачивания режущего инструмента.

Для выполнения доводки применяют оселки из меди, присадочные элементы. Для доводки инструментов из твердых сплавов используют особую пасту, борный карбид, который смочен керосином. Для инструментов из иных металлов применяют оселки с малым уровнем абразивности. Их смачивают автомобильным маслом либо керосином.

Как заточить полукруглую стамеску?

Для коррекции столярного инструмента с полукруглым резцом применяют деревянный брусок с краем, повторяющим его форму.

  • кремниевый брусок;
  • заготовка из дерева;
  • абразивный порошок;
  • наждачка с зернистостью 400, 800, 1000, 2000 мкм;
  • кусок кожи для полировки.
  1. Смачивают кремниевый брусок в мыльном растворе. Далее приступают к работе, выполняя движения в стороны, прижав фаску к оселку под нужным углом до образования заусенца.
  2. Далее в ход идет деревянный брусок с закругленным краем, который оформлен наждачной бумагой. В процессе обработки меняют абразив на аналог с мелким номиналом.
  3. В конце процесса полируют и правят режущую кромку с применением кожи.

Если правильно заточить стамеску, обеспечив соответствующий угол фаски, улучшается качество работы столяра. Притом от остроты рабочей поверхности зависит не только точность среза, но и уровень производительности труда мастера по дереву.

Читать также: Аккумуляторы для китайских шуруповертов 18 вольт

Есть одно верное правило: острое лезвие намного безопаснее тупого. Это верно! Правило касается не только изготовления острых краев стамески, но и других столярных и, даже кухонных приспособлений. Поэтому, прежде всего, нужно, чтобы заостренный край стамески регулярно чистили хотя бы пару раз в год. Если инструмент активно используется в работе, необходимо проводить чистку гораздо чаще.

Начальный этап

Даже набор новеньких, еще не использованных в работе, стамесок, не может быть пригодным для того, чтобы начать с ними работать. Даже, несмотря на то, что острыми они остаются очень долго, вы должны знать, как заточить стамеску правильно. Ведь от этого зависит качество выполненной работы.

Если столярная принадлежность немного состарилась, имеет немного неровных краев или ржавчину, тогда можете это подкорректировать с помощью шлифовального круга. Аккуратно придерживайте фаски стамески с дефектами возле шлифовального круга, чтобы избавиться от крупных задир и ржавчины.

Для работы нужен трех уровневый камень для заточки – самый маленький, начинающий и средний, чтобы добиться большей остроты стамески. Точильные камни можно приобрести в хозяйственных или садовых магазинах, их довольно-таки часто применяют для заточки кухонных ножей. Купленный вами камень должен идти со смазкой, или приобретите ее отдельно. Отметим:

  • Не используйте водяную смазку для масляных камней. Для них нужно покупать специальные средства в строительных магазинах;
  • Водные камни предпочитают в качестве смазки воду. Их необходимо замочить в обычной воде на несколько минут, после чего их можно использовать. Такой способ достаточно распространен в Японии.

Теперь необходимо подготовить камни соответствующим образом. Обычно к таким камням идет инструкция. Также инструкцию пишут и на масляных смазках.

Контроль качества заточки

Осталось проверить качество заточки. Валерий Простянкин выполняет пробные резы на дощечке груши поперёк волокон.

След от реза должен быть идеально гладким и блестеть. Это признак того, что инструмент заточен классно! Если же в процессе теста появляются задиры, замины, дерево начинает крошиться, . пересмотрите ролики МК, перечитайте эту статью ещё раз и делайте работу над ошибками.

Друзья, ещё раз хочу заострить ваше внимание на том, что острый инструмент — это залог успеха в резьбе по дереву. Не пытайтесь резать стамесками заточенными по принципу «и так сойдет»

Ведь не зря в специализированных школах резьбы учеников не подпускают к дереву, пока те не научатся классно точить инструмент!

В заключении мне остаётся только выразить огромную благодарность Валерию Алексеевичу Простянкину за прекрасный мастер-класс. Автор роликов бескорыстно поделился личным опытом в данном вопросе. Возможно, его рекомендации пригодятся и Вам.

голоса

Рейтинг статьи

Порядок заточки полукруглой стамески

Заточка стамески полукруглой фрезой производится с помощью бруска из дерева. Кроме того, его край должен повторять форму режущей кромки.

Для этого вам понадобится следующее:

  • кусок дерева;
  • кусок полированной кожи.
  • кремниевый стержень;
  • наждачная бумага (крупность от 400 до 2000 мкм);

Как производится заточка

Заточка выполняется в следующей последовательности:

  1. В процессе работы прижимается фаска под нужным углом и выполняются движения в стороны. Операция проводится до появления остроты;
  2. Затем берут брусок, край которого закруглен, и на котором закрепляется наждачная бумага. В процессе работы абразив меняют, постепенно уменьшая его зернистость;
  3. Завершите заточку, отполировав и выпрямив кромку куска кожи.

Обработка на точиле

Заточка полукруглой стамески выполняется в несколько этапов. Для первичной обработки потребуется обычное точило, которое можно купить, либо изготовить самостоятельно, как это сделал автор ролика. Мастер доходчиво демонстрирует на видео процесс заточки. Сначала он выравнивает режущую кромку. После этого стамеска совсем затупится, но будет иметь ровный торец, который и нужно в дальнейшем затачивать.

Не забывайте пользоваться защитными очками, ибо окалина попавшая в глаз может дать вам массу ненужных проблем!

Дальше смотрим кино, там всё очень наглядно. Единственное, чем я мог бы дополнить мэтра, это советом прикладывать стамеску к камню без какого либо нажима, чтобы избежать перегрева металла! Дело в том, что для изготовления инструмента применяется закаленная сталь, обладающая высокими режущими свойствами. Однако в ходе обработки на точиле металл стамески может сильно перегреться и утратить свои рабочие характеристики. Это станет заметно по появившимся на его поверхности цветам побежалости. Чтобы не допустить такого результата, в процессе обработки на точиле стамеску необходимо периодически окунать в воду. Не забудьте заранее поставить рядом с точилом емкость с водой!

Как определить момент окончания заточки на точиле?! Это очень просто. На всей режущей кромке должны появиться заусенцы, на профессиональном сленге называемые «переточкой». Если кромка где то блестит и там нет переточки, продолжайте затачивать.

Итак, визуальные критерии правильной заточки на точиле:

  1. 1. На кончике не должно быть цвета побежалости;
  2. 2. Равномерная «переточка» по всей кромке.
  3. 3. Фаска должна быть однородной, т.е идеально повторять радиус камня

Применение круга и наждачной бумаги

Для того чтобы качественно заточить и довести лезвие стамески, необходимо использовать абразивные изделия, сочетающие в себе как шлифовальные, так и полировальные качества. На эту роль лучше всего подходят точильные водные камни. Перед началом работы их необходимо замачивать в воде, которая во время заточки поднимается на поверхность, смешивается с абразивной пылью и создает вязкую шлифовальную суспензию. Для такой работы также хорошо подходит листовой мелкозернистый абразивный материал. В процессе заточки его необходимо смачивать, поэтому желательно использовать наждачку на водостойкой основе. Заточить фаску и кромку стамески с помощью такого материала можно, закрепив его на ровной поверхности или же обернув вокруг деревянного бруска.

Инструменты и материалы для заточки

Для заточки стамески нужны такие инструменты и материалы:

  • станки горизонтального и вертикального типа;
  • точило;
  • наждачная бумага на бруске;
  • абразивы в виде листа;
  • специальные фиксаторы и рамки;
  • ткань или войлок для полировки.

Дополнительно пригодятся оправы с угловой регулировкой (желательно использовать заводской вариант) и устройство, благодаря которому можно формировать наклон на фаске с помощью специальных клиньев (можно применять самодельное приспособление).

Эти же инструменты и материалы можно использовать, если нужно обработать нож под рубанок.

Применение круга и наждачной бумаги

Натачивание лезвий осуществляется посредством использования точильных кругов и наждачной бумаги. В процессе механической обработки нужно использовать несколько видов точильных кругов со средним и низким уровнем жесткости.

Наждачная бумага применяется в процессе «подгонки» идеальных форм металлической части. Такой материал используется в момент выполнения исключительно ручной работы.

Инструменты, применяемые для заточки стамески

Заточка стамесок производится с использованием следующих приспособлений и материалов:

заточных станков, которые могут быть как вертикальными, так и горизонтальными;

  • точильных камней;
  • листовых абразивов;
  • брусков с наждачной бумагой;
  • полировальных тканевых и войлочных основ.

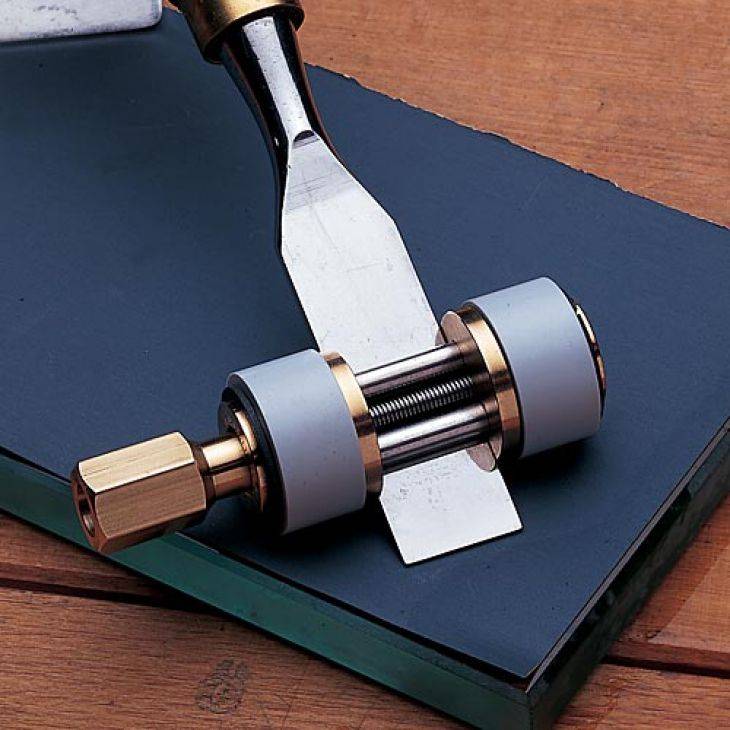

Причем угловая фиксация стамески может выполняться с помощью заводской оправки, где имеется угловая регулировка. А также самодельных приспособлений из дерева, в которых угол задается клинышками.

В составе фиксирующего устройства имеются два следующих функциональных элемента:

  • во-первых, каретка, обеспечивающая перемещение по поверхности абразива;
  • во-вторых, наклонная площадка, снабженная зажимом и предварительно выставленная на заданный угол.

Преимущества самодельной точилки

В продаже встречается большое количество приспособлений, которые могут применяться для заточки стамесок по дереву. Ключевыми особенностями заключаются в типе применяемого материала при изготовлении. Примером можно назвать алмазные и синтетические оселки, а также натуральные минералы. Также может использоваться электронное приспособление для заточки стамесок по дереву с вертикальной и горизонтальной ориентацией. Однако, как показывает практика, все эти инструменты практически ничем не превосходят обычную наждачную бумагу, которая идеально справляется со снятием требуемого слоя материала с поверхности.

При рассмотрении того, как заточить стамеску в домашних условиях отметим, что при применении самодельной конструкции можно существенно сэкономить. Другими ее преимуществами можно назвать следующее:

  1. Компактные размеры.
  2. Простота в обслуживании.
  3. Может прослужить в течение длительного периода.

Самостоятельно изготовить точилку можно при применении подручных материалов. Прежде чем приступать к непосредственной сборке конструкции проводится подбор требуемого материала и инструментов.

Какой угол заточки ножей ручного и электрического рубанка в градусах

Если инструмент затупился, то недостаточно просто заточить ножи рубанка в домашних условиях до острого состояния. Необходимо соблюдать определенный угол, иначе лезвие даже после обработки не сможет качественно снимать с древесины стружку.

Показатель зависит в первую очередь от типа применяемых в мастерской заготовок. Согласно правилам, угол заточки ножа рубанка равен:

  • 20-25 градусов — для обработки сосны, осины, лиственницы, липы или другой мягкой древесины;
  • 30-35 градусов — для обстругивания дубовых, кленовых, грушевых, грабовых и иных твердых заготовок.

Чаще всего режущая железка инструмента уже имеет четко выраженный угол заточки. Формировать его заново не приходится, достаточно просто придерживаться хорошо различимого скоса на металле.

Изготовление приспособления для заточки

Показанное на рисунке приспособление подходит для стамесок и лезвий рубанков длиной не менее 75 мм с углом заточки 25°. Вы можете сделать несколько таких приспособлений для заточки под другими углами.

Элементы составляющие приспособление для заточки

Сначала из твердой древесины, например кленовой, выпилите основание (А) с припуском по длине. Заготовка должна иметь размеры около 13x76x255 мм. Установите в пильный станок пазовый диск и выпилите шпунт глубиной 5 и шириной 45 мм на расстоянии 19 мм от заднего края. Затем установите диск для продольного пиления и наклоните его на угол 25°. Двухсторонним скотчем прикрепите заготовку к несущей доске, сделанной из обрезка, размеры которого должны быть больше заготовки. Расположите эту сборку и спилите скос на заготовке. Верните диск в вертикальное положение и опилите заготовку до окончательной длины 190 мм.

Изготовление основания приспособления для заточки

Изготовление основания приспособления для заточки

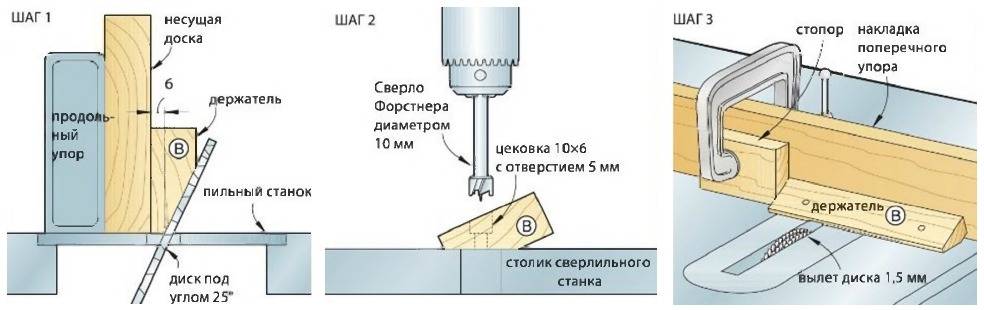

Из заготовки размером 19x45x255 мм сделайте держатель (В). Наклоните пильный диск на угол 25° и, прикрепив держатель к несущей доске, опилите скос. Установите диск в вертикальное положение и опилите держатель до длины 190 мм. Просверлите с нижней стороны два отверстия с цековками (дополнительное углубление под головку винта или гайки) для установки винтов. Центры отверстий располагаются на расстоянии 32 мм от концов держателя. Сначала сделайте цековки, а затем просверлите в центре каждой из них 5-миллиметровое отверстие. Установите в пильный станок пазовый диск и с помощью поперечною (углового) упора сделайте углубление шириной 102 и глубиной 1,5 мм. Это углубление поможет закрепить затачиваемые инструменты под прямым углом к рабочей поверхности.

Изготовление держателя приспособления для заточки

Выпилите прижим (С), и просверлите отверстия для винтов. Расположите отверстия на расстоянии 32 мм от концов прижима посередине его ширимы. Сделайте ручку (D) и приклейте ее к прижиму. Когда клей высохнет, соберите приспособление, добавив винты, шайбы и гайки-барашки. Нанесите немного восковой пасты в шпунт основания, чтобы держатель легко двигался из стороны в сторону.

Как сделать приспособление для заточки

Вначале требуется подготовить все необходимое оборудование для сборки, а потом приступать к монтажу.

Подготовительный этап

Мне потребовалось найти расходные материалы и собрать не сложный инструмент.

Необходимые материалы

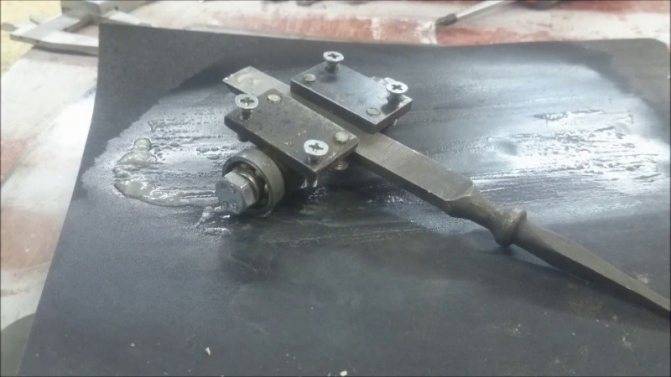

Заточную тележку я делал из деревянного бруска и двух отрезков ламината. Колесами послужила пара одинаковых по размерам подшипников. Их внутренний диаметр оказался немного меньше толщины выбранной древесины.

Крепежными деталями выбрал два шурупа с потайными головками и пару шестисантиметровых шпилек диаметром 4 мм с готовыми фигурными гайками. Можно использовать и более толстые конструкции.

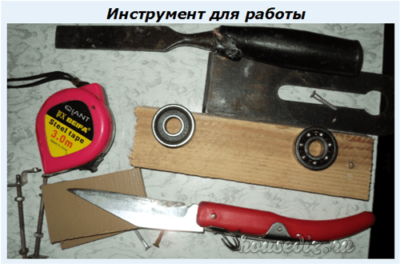

Инструменты

Обыкновенная электрическая дрель нужна для высверливания нескольких отверстий. Кроме нее потребуется:

  • рулетка, линейка или штангенциркуль;
  • карандаш для разметки;
  • острый нож для работ по дереву;
  • ножовка;
  • стамеска;
  • молоток;
  • нож от рубанка.

Процесс изготовления

Создание корпуса тележки

На куске ламината провел карандашом осевую линию. На ней разметил две точки по ширине чуть большей чем у ножа рубанка.

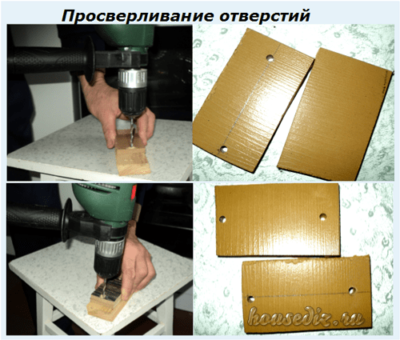

Дрелью высверлил отверстия под шпильки 4 мм. Затем наложил этот ламинат на второй и, используя первый элемент как шаблон, просверлил его таким же образом.

Получились две заготовки для крепления ножа рубанка с отверстиями, расположенными чуть больше его ширины.

Теперь надо перенести этот размер на корпус будущей заточной тележки. Для этого заготовленный брусок разместил в вертикальном положении и тем же сверлом выполнил скозное отверстие, отступив от его края на расстояние, чуть большее ширины колеса подшипника (фото 1).

Выполнять такую работу удобно на сверлильном станке. Поскольку он от меня находился далеко, то пришлось воспользоваться простой дрелью.

Вставил шпильку в просверленное отверстие и надел на нее заготовку из ламината (фото 2).

Она послужила разметкой для высверливания второго вертикального отверстия (фото 3 и4). При этом проявились недостатки работы без сверлильного станка: отклонение сверла с обратной стороны от вертикальной линии. Картина не приятная, но вполне допустимая.

Чтобы головки шпилек и гайки крепления спрятались в бруске пришлось выполнять неглубокую зенковку более толстым сверлом.

Затем в подготовленные отверстия вставил шпильки (фото 1) и навернул на них с обратной стороны гайки.

После плотного завинчивания гаек головки шпилек (фото 2) и сами гайки (фото 3) спрятались заподлицо внутри древесины.

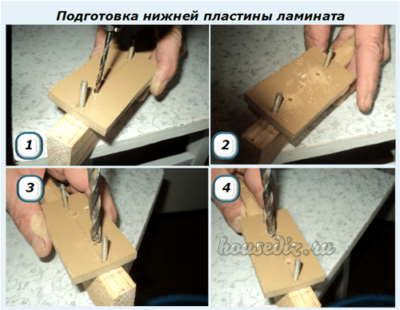

На этот брусок с помощью шурупов закрепил нижнюю пластину ламината. Ее пришлось просверливать (фото 1, 2) и зенковать (фото3,4) прямо на деревянном бруске.

В подготовленные отверстия завинтил отверткой шурупы заподлицо с верхней поверхностью пластины.

На этом фото виден еще один дефект сверления, допущенный при неосторожной зенковке: справа от второго винта образовалось сплошное отверстие большого диаметра в ламинате. Причина: случайное надавливание на корпус дрели при работе

Поэтому пришлось переделывать эту операцию. Учтите мою ошибку и сверлите аккуратно.

Излишнюю часть древесины бруска просто обрезал ножовкой.

На подготовленный корпус тележки осталось закрепить подшипники.

Монтаж колес

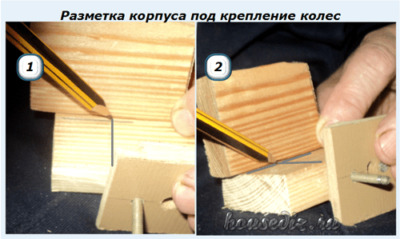

В бруске карандашом разметил линии для установки подшипников.

За базовые размеры была принята ширина пластины ламината (фото 1) и вариант нижнего расположения колес (фото 2). Для этого воспользовался отрезком бруска. Напомню, что его толщина чуть больше диаметра внутренней обоймы подшипника.

Осталось немного поработать ножовкой.

А также воспользоваться стамеской с молотком.

В результате получилась заготовка корпуса, на которую осталось закрепить колеса.

Для этого провел карандашом осевую линию для центров подшипников, а с торцов так же сделал соответствующую разметку.

С ее помощью ножом придал прямоугольным выступам форму цилиндра.

Подправил срезы рашпилем.

Установил на них подшипники.

Смазал их плоскость крепления для последующей прочности клеем и забил молотком до полного прилегания.

Установил сверху вторую фиксирующую пластину из ламината. Вставил между ними полотно рубанка и закрепил его под определенным углом к поверхности основания крепежными гайками. Получилась самодельная заточная тележка.

Как заточить полукруглую стамеску?

Для коррекции столярного инструмента с полукруглым резцом применяют деревянный брусок с краем, повторяющим его форму.

  • кремниевый брусок;
  • заготовка из дерева;
  • абразивный порошок;
  • наждачка с зернистостью 400, 800, 1000, 2000 мкм;
  • кусок кожи для полировки.
  1. Смачивают кремниевый брусок в мыльном растворе. Далее приступают к работе, выполняя движения в стороны, прижав фаску к оселку под нужным углом до образования заусенца.
  2. Далее в ход идет деревянный брусок с закругленным краем, который оформлен наждачной бумагой. В процессе обработки меняют абразив на аналог с мелким номиналом.
  3. В конце процесса полируют и правят режущую кромку с применением кожи.

Если правильно заточить стамеску, обеспечив соответствующий угол фаски, улучшается качество работы столяра. Притом от остроты рабочей поверхности зависит не только точность среза, но и уровень производительности труда мастера по дереву.

Читать также: Никель металл гидридный аккумулятор или литиевый

Есть одно верное правило: острое лезвие намного безопаснее тупого. Это верно! Правило касается не только изготовления острых краев стамески, но и других столярных и, даже кухонных приспособлений. Поэтому, прежде всего, нужно, чтобы заостренный край стамески регулярно чистили хотя бы пару раз в год. Если инструмент активно используется в работе, необходимо проводить чистку гораздо чаще.

Начальный этап

Даже набор новеньких, еще не использованных в работе, стамесок, не может быть пригодным для того, чтобы начать с ними работать. Даже, несмотря на то, что острыми они остаются очень долго, вы должны знать, как заточить стамеску правильно. Ведь от этого зависит качество выполненной работы.

Если столярная принадлежность немного состарилась, имеет немного неровных краев или ржавчину, тогда можете это подкорректировать с помощью шлифовального круга. Аккуратно придерживайте фаски стамески с дефектами возле шлифовального круга, чтобы избавиться от крупных задир и ржавчины.

Для работы нужен трех уровневый камень для заточки – самый маленький, начинающий и средний, чтобы добиться большей остроты стамески. Точильные камни можно приобрести в хозяйственных или садовых магазинах, их довольно-таки часто применяют для заточки кухонных ножей. Купленный вами камень должен идти со смазкой, или приобретите ее отдельно. Отметим:

  • Не используйте водяную смазку для масляных камней. Для них нужно покупать специальные средства в строительных магазинах;
  • Водные камни предпочитают в качестве смазки воду. Их необходимо замочить в обычной воде на несколько минут, после чего их можно использовать. Такой способ достаточно распространен в Японии.

Теперь необходимо подготовить камни соответствующим образом. Обычно к таким камням идет инструкция. Также инструкцию пишут и на масляных смазках.

Как правильно наточить нож для ручного рубанка

Заточить железку рубанка ручного типа проще всего. Алгоритм выглядит следующим образом:

  1. На инструменте раскручивают прижимные болты и извлекают лезвие из колодки.
  2. На столе размещают точильный брусок крупной зернистости и смачивают его водой.
  3. Нож приставляют к поверхности камня в соответствии с нужным углом.
  4. В течение нескольких минут выполняют круговые медленные движения по абразивному бруску.
  5. После черновой переточки берут камень с мелким зерном и повторяют на нем ту же самую процедуру, чтобы как следует отшлифовать обработанную кромку.

При переточке железки можно совершать движения не только по кругу, но и в направлении от себя

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Приспособа на гравер и электродрель

Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:

  1. Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
  2. Маленький шлифовальный круг. Он стачивает часть металла.

Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:

  1. Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
  2. Шлифовальный конус или фреза с наклоном в 60о.

В заглушке нужно насверлить дюз по окружности.

На основе гаек

Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.

Чтобы сделать инструмент для заточки, действуйте по плану:

  1. Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
  2. Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
  3. Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.

Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.

Из дверной петли

Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:

  1. Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
  2. К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
  3. Далее устанавливается уголок, он будет направляющей плоскостью.

Вот подробное видео, как сделать станок для заточки сверл своими руками.

Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.

Также конструкция имеет 2 недостатка:

Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

Стойка

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

Стойка состоит из 5 частей:

  1. Упор. На него опирается сверло.
  2. Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
  3. Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
  4. Катерка. Дает возможность двигать оснастку.
  5. Основание.

Шаблон типа «кондуктор»

Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.

Для заточки сверла понадобится сделать следующее:

  1. Отрезок профиля обрезается под 60о.
  2. Должно получится так, чтобы профиль попадал под линию разреза.
  3. Кондуктор крепится к столику точила на винты или струбциной.

Теперь остается приложить острие к шаблону и просто проворачивать его.

Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.

Преимущества самодельной точилки

В продаже встречается большое количество приспособлений, которые могут применяться для заточки стамесок по дереву. Ключевыми особенностями заключаются в типе применяемого материала при изготовлении. Примером можно назвать алмазные и синтетические оселки, а также натуральные минералы. Также может использоваться электронное приспособление для заточки стамесок по дереву с вертикальной и горизонтальной ориентацией. Однако, как показывает практика, все эти инструменты практически ничем не превосходят обычную наждачную бумагу, которая идеально справляется со снятием требуемого слоя материала с поверхности.

При рассмотрении того, как заточить стамеску в домашних условиях отметим, что при применении самодельной конструкции можно существенно сэкономить. Другими ее преимуществами можно назвать следующее:

  1. Компактные размеры.
  2. Простота в обслуживании.
  3. Может прослужить в течение длительного периода.

Самостоятельно изготовить точилку можно при применении подручных материалов. Прежде чем приступать к непосредственной сборке конструкции проводится подбор требуемого материала и инструментов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
