Как правильно выбирать точильный станок?
Изначально упор делается на конкретную задачу или спектр операций, для которых приобретается оборудование. Необходимо определить тип подходящего агрегата, а затем и его характеристики. На первый план должны выходить такие параметры, как мощность, размеры оснастки, крутящий момент и возможности для конструкционной подстройки рабочих органов под определенные условия эксплуатации. Также не стоит забывать о габаритах. Если обычная модель для обслуживания ножей займет немного места на верстаке, то заточный станок для пил потребует для размещения пол гаража, не говоря о свободном месте для обращения с заготовками.
Характеристики точильных станков
На фоне других разновидностей станков точильные модели отличаются небольшой производительностью и скромными размерами, что и объясняет их широкое распространение в самых разных сферах. Тем не менее, и малой мощности достаточно для выполнения большей части правочных операций. Средние же характеристики заточных станков выглядят так:
- Напряжение – 220 В.
- Мощностный потенциал – от 200 до 450 Вт.
- Частота вращения шпинделя – от 1500 до 9000 об/мин.
- Диаметр точильного круга – от 100 до 250 мм.
- Толщина точильного круга – от 16 до 32 мм.
- Масса конструкции станка – от 1,5 до 10 кг.
Диапазоны с показателями по многим параметрам имеют большой разброс, что связано с разнообразием конструкций станков и особенностями целевого назначения.
Станки для инструментов
Типичный представитель бытового класса, который может использоваться также в слесарных и столярных мастерских. С помощью такого станка затачивают и правят ножницы, топоры, ножи, стамески и т. д. Конструкция позволяет использовать абразивную оснастку разного формата, подходящую для чистовой и грубой обработки. В этом же сегменте можно встретить и специализированные версии, рассчитанные на мокрую шлифовку. Благодаря наличию редуктора заточной станок для ножей этого типа позволяет выполнять правку с разными скоростями вращения диска. В рамках одной операции можно производить принципиально разные по характеру механического воздействия операции. Мокрой же обработка на таких станках называется по той причине, что крупный диск может находиться в процессе работы в водяной ванночке. Смачивание поверхности дает преимущества в случаях правки ножей рубанка или резцов, поскольку снижается трение и риск перегрева оснастки.
Модели с функцией обработки рамных пил
Еще одна разновидность точильного станка, предназначенная для обработки пильной оснастки. Но в данном случае речь идет не о цепях, а о рамных пилах. Также по отдельности производится заточка зубьев на специальной станине. Это наиболее массивные точильные станки, поскольку для размещения и фиксации крупноформатных полотен требуется дополнительное место. Средние характеристики пилозаточного станка можно представить таким образом:
- Мощность электромотора – порядка 750 Вт.
- Длина пильного полотна – от 1000 до 1500 мм.
- Шаг зубьев полотна – 25 мм.
- Диаметр заточного круга – от 150 до 200 мм.
Как правило, речь идет о небольших пилорамах, которые можно изготовить и ручным способом, применяя в качестве основы универсальный точильный станок. Однако в современных специализированных моделях используется система автоподачи полотна, что делает обработку зубьев более точной и аккуратной.
Советы при выборе станка для заточки пил
В станках для заточки пильных дисков и ленточных пил формирование режущей кромки зуба проводится тонким диском с профильной поверхностью, а его установка в рабочую позицию, поворот и подача выполняются вручную. В таких точильных станках одно из главных условий точности обработки — это отсутствие биений заточного диска. С точки зрения производительности труда очень важна скорость поворота и подачи на заточку, т. к. при несовершенном механизме потеря времени на множестве зубьев может составлять десятки минут
Также следует обратить внимание на такой параметр точильного станка, как максимальный и минимальный размер затачиваемого инструмента
Лучшие универсальные точильные станки
Универсальные устройства подходят для всех инструментов и справляются как с сухой, так и мокрой заточкой.
Кратон BG 560/200
Универсальная модель для гаража Рейтинг точил электрических для дачи, позволяет подобрать универсальное устройство, которое легко справится с поставленными задачами. Точило имеет хорошую мощность, и может использоваться как для дачи, так и небольшой мастерской. Для работы используется круги 200 мм.
Станок имеет отверстия для крепления, однако вес 13 кг позволяет использовать прибор в качестве переносного станка.
Достоинства:
- прочный корпус;
- отсутствие и вибрации и скачков;
- доступная стоимость.
Недостатки:
подручники изготовлены из тонкой стали.
Точилка легко справляется с ножами, ножницами и более сложными видами стали.
Makita GB801
Несмотря на небольшую мощность Makita GB801 легко справляется со своими задачами Универсальное устройство станет незаменимым прибором для гаража или дачи. Мощность прибора составляет 250 Вт, этого вполне достаточно для обработки прочной стали. Прибор может разгонятся до 2850 оборотов в минуту.
Литая конструкция корпуса делает работу комфортной и снижает скольжение по поверхности. Также производитель предлагает подсветку в области контакта материала и круга.
Достоинства:
- наличие подсветки;
- прочный корпус;
- даже при длительной работе не перегревается, поэтому может использоваться для постоянного применения.
Недостатки:
не используется для работы с металлическим сплавом.
Важные характеристики и опции
При необходимости вести обработку на меньших скоростях (например, мокрое чистовое шлифование или полирование) применяют редукторы, снижающие число оборотов точильного круга до 120÷150 об/мин. Если же необходима выборка или шлифовка на высоких скоростях с точной регулировкой оборотов, в точильных станках используют коллекторные двигатели переменного тока с частотным или амплитудным управлением скоростью вращения. Такое техническое решение, в частности, применено в точилах с дополнительным гибким валом. На фото ниже — электроточило с понижающим редуктором и «мокрым» кругом, повернутым для уменьшения габарита параллельно оси привода.

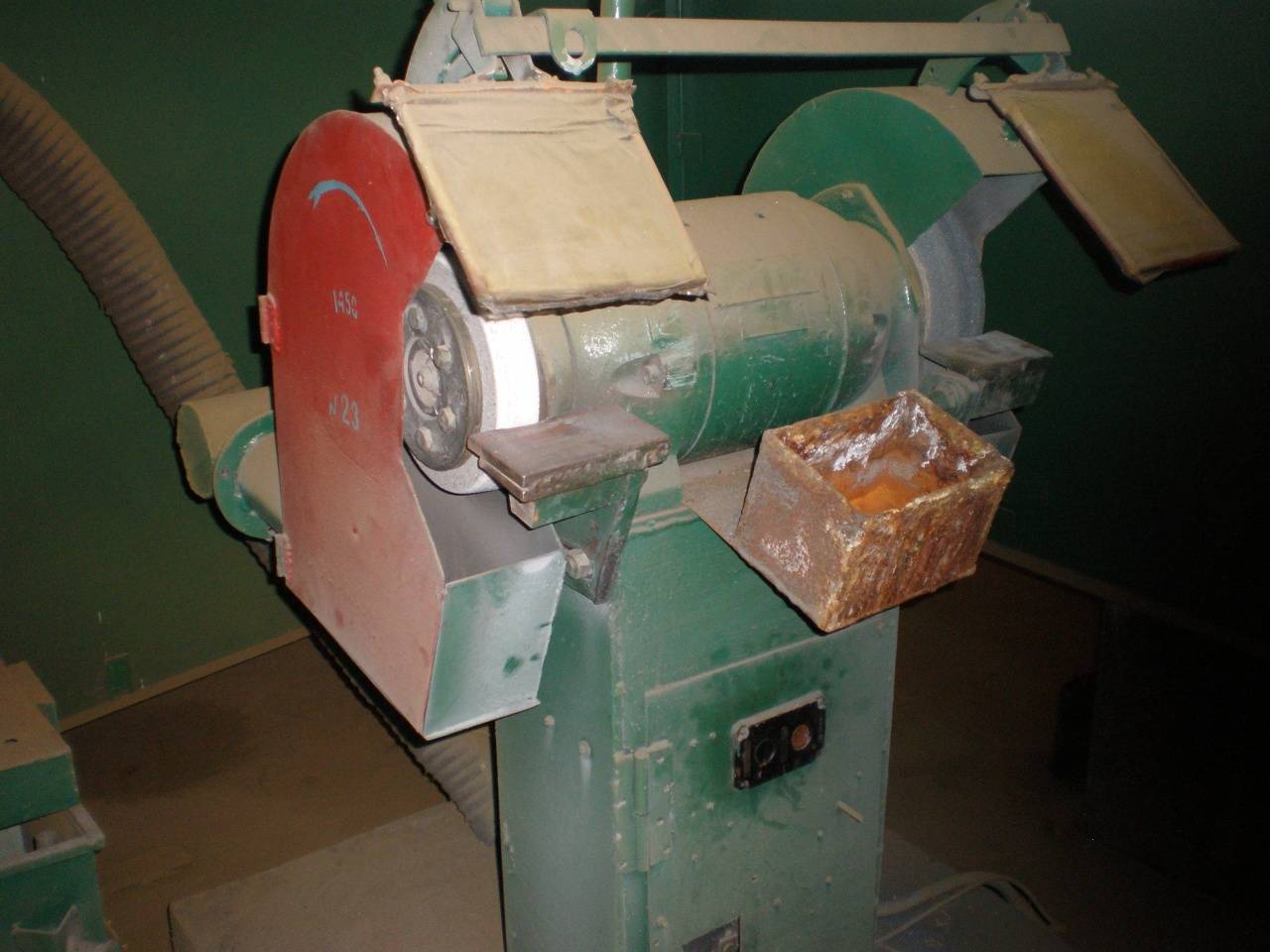

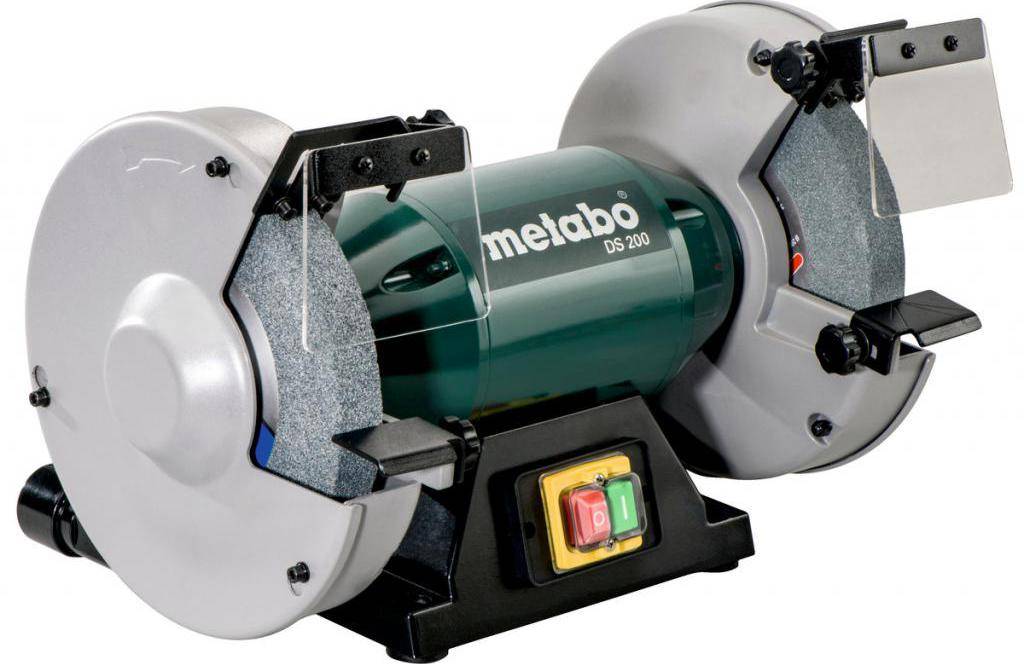

Универсальный заточной станок. Конструкция и основные элементы.
- Шлифовальная головка. Это собственно и есть электродвигатель с двумя шлифовальными кругами.
- Защитный экран. Необходим для защиты глаз при работе на универсальном заточном станке.
- Поворотный столик. Применяется для опоры об него режущего инструмента в момент заточки. Кстати по правилам охраны труда расстояние между опорным поворотным столиком и шлифовальным кругом должно быть не более 3 мм. Это необходимо соблюдать для исключения затягивания режущего инструмента между шлифовальным кругом и поворотным столом, в следствии чего можно получить травму.
- Станина. На ней собственно и крепятся основные элементы конструкции станка. Так же в ней собрана вся электроника
- Пульт управления. Ну это в основном кнопки пуск и стоп.
- Подручник. По смыслу тоже самое, что поворотный столик.
Ну еще тут сверху установлены две лампы местного освещения, эти лампы бывают различной конструкции и формы.
А на сегодня пожалуй все! С вами был Андрей! Читайте мои статьи. ПОКА!
Отличия полупрофессионального и профессионального оборудования
Основные отличия в конструкции бытовых и профессиональных заточных станков связаны с условиями эксплуатации. Поэтому в них применяют электродвигатели с разными классами защиты от внешней среды и временными режимами эксплуатации (в ГОСТе параметр S). Кроме того, промышленное оборудование может работать в помещениях с повышенной запыленностью и более широким диапазоном температур. Поэтому у профессиональных точильных станков все вращающиеся узлы имеют улучшенную защиту от пыли, а электродвигатели всегда оснащены тепловой защитой. «Полупрофессиональные» — это неофициальное название точильных станков, которые используются при небольших, но регулярных объемах работы на малых предприятиях или в домашних мастерских. По сравнению с бытовыми они, как правило, имеют более мощный привод и комплектующие повышенного качества (подшипники, выключатели и пр.), а также лучше защищены от пыли.
Трудности выбора
Перед покупкой электроточила следует определиться с конкретной сферой его будущего использования, т.е. какие объекты чаще всего будут на нем обрабатываться. Одновременно, следует учесть интенсивность намеченного использования. Профессионалы рекомендуют при покупке придерживаться следующих правил:
- Если не предполагается очень частой эксплуатации (например, не более двух-трех раз за год), то идеальным выбором станет маломощная модель из бюджетного сегмента. Для работы продолжительностью в несколько минут большего и не потребуется.
- Если предстоящий объем работы предполагает некую универсальность применения (различные объекты, разная интенсивность и объемы), то лучше выбрать модель с редуктором средней мощности и наличием опции «мокрой» очинки.
- Если предстоят немногочисленные операции со сложными объектами, которые потребуют максимально качественной обработки (например, такие производственные инструменты как сверла), то имеет смысл остановиться на компактном, но мощном специализированном оборудовании из среднего ценового сегмента;
- Для обеспечения работы небольшой граверной мастерской лучше подобрать многофункциональный станок с развернутым набором опционов. Такие присутствуют в нижнем уровне премиум сегмента.
Технические характеристики точильного шлифовального станка 3Б634
| Наименование параметра | 3Б634 | 3К634 | ТШ-3 |
|---|---|---|---|
| Шлифовальный круг | |||
| Количество шлифовальных кругов | 2 | 2 | 2 |
| Тип шлифовальных кругов | ПП 400х50х203 ПВ 400х50х203 | ПП 400х50х203 | ГОСТ 2424-83 |
| Наружный диаметр круга, мм | 400 | 400 | 400 |
| Высота круга, мм | 50 | 50 | 50 |
| Посадочный диаметр круга, мм | 203 | 203 | 127 |
| Диаметр изношенного круга, мм | 240 | ||
| Класс неуравновешенности | 1, 2 | ||
| Высота центров от основания, мм | 900 | 900 | 950 |
| Рекомендуемая высота затачиваемых резцов, мм | 6-100 | 6-100 | |
| Диаметр затачиваемых сверл, мм | 6-60 | 6-60 | |
| Угол при вершине сверла, град | 70-140 | 70-140 | |
| Задний угол, град | до 20 | до 20 | |
| Угол поворота, град | +20..-1 | +20..-1 | |
| Диаметр контактного ролика, мм | 400 | 400 | |
| Ширина шлифовальной ленты, мм | 80 | 80 | |
| Длина шлифовальной ленты, мм | 3000 | 3000 | |
| Усилие натяжения шлифовальной ленты, Н | до 1000 | до 1000 | |
| Наибольший диаметр полировального круга, мм | 400 | 400 | |
| Наибольшая высота полировального круга, мм | 55 | 55 | |
| Диаметр отверстия полировального круга, мм | 50 | 50 | |
| Шпидель | |||
| Частота вращения, 1/мин | 720/ 1440 | 1440 | 950 |
| Максимальная скорость резания, м/с | 15/ 30 | 30 | 20 |
| Конец шлифовального шпинделя (диаметр/длина), мм | 40/ 40 | 40/ 40 | |
| Электрооборудование | |||
| Электродвигатель привода, кВт | 3,2/ 5,3 | 4 | 3,0 |
| Габариты и масса станка | |||
| Габариты станка (длина ширина высота), мм | 1000 х 665 х 1230 | 1000 х 680 х 1230 | 660 х 600 х 1670 |
| Масса станка, кг | 425 | 358 | 220 |
Связанные ссылки. Дополнительная информация
Заточной станок для цепей
Заточной станок для цепей (рис. 5) предназначен для затачивания цепей промышленных электрических и ручных бензиновых пил.
Рисунок 5. Станок для заточки цепей.
Этот станок включается в себя следующие элементы:
- станину, на которой закреплены все узлы станка;
- точильной головки, имеющей шарнирное закрепление с возможностью ручного управления;
- стол с направляющими для закрепления цепи с возможностью ее продвижения по мере затачивания.
Заточку цепей можно производить и на универсальном станке. Узкоспециализированные станки для заточки цепей приобретаются предприятиями, которые специализируются на распилке леса при помощи цепных пил.
Токарно-карусельные станки
Обзор токарно-карусельных станков. Конструкция и принцип работы. Классификация и область применения.
Прочие токарные станки
Обзор прочих токарных станков. Конструкция и принцип работы. Классификация и область применения.
Фрезерные станки
Обзор фрезерных станков. Конструкция и принцип работы. Классификация и область применения.
Строгальные станки
Обзор строгальных станков. Конструкция и принцип работы. Классификация и область применения.
Станки с ЧПУ
Обзор станков с ЧПУ. Конструкция и принцип работы. Классификация и область применения.
Это интересно: Принцип действия ручного профилегибочного станка: делимся опытом
Как правильно выбирать точильный станок?
Изначально упор делается на конкретную задачу или спектр операций, для которых приобретается оборудование. Необходимо определить тип подходящего агрегата, а затем и его характеристики. На первый план должны выходить такие параметры, как мощность, размеры оснастки, крутящий момент и возможности для конструкционной подстройки рабочих органов под определенные условия эксплуатации. Также не стоит забывать о габаритах. Если обычная модель для обслуживания ножей займет немного места на верстаке, то заточный станок для пил потребует для размещения пол гаража, не говоря о свободном месте для обращения с заготовками.
Эксплуатационные преимущества точильного станка
У данного оборудования практически нет конкурентов в общем сегменте станочного оборудования, поэтому сравнивать его можно только с ручными абразивными приспособлениями. И на этом фоне можно выделить следующие достоинства заточных станков:
- Высокая скорость обработки.
- Возможность выполнения сложной по геометрии заточки.
- Разнообразие доступных для обработки заготовок – от простых лезвий ножей и фрез до резцов, сверл и цепей.
- Удобство рабочего процесса. Наличие дополнительной оснастки позволяет организовывать полноценный рабочий стол с собственной подсветкой, фиксирующими элементами и нишами для содержания заготовок.
- Легкость технического обслуживания оборудования.
Общие критерии при выборе станка
Для того чтобы выбрать подходящий точильный станок, в первую очередь нужно решить, для каких целей он будет использоваться. От этого зависит его мощность, вес и габариты, а также установленный на нем тип точильных кругов. Второй важный фактор при выборе точильного станка — это наличие подходящего места для его установки. Кроме того, выбирая станок для дома, необходимо помнить о нагрузке на электросеть, а также о том, что он может стать источником помех для радиоэлектронной аппаратуры (у такого оборудования обычно нет помехозащитных фильтров).
Размеры и место установки оборудования
Для установки настольного электроточила не требуется много места. Его можно расположить на столе, верстаке или даже широком подоконнике. Главное, чтобы это была ровная массивная плоскость, способная погасить вибрации от точильного камня. Кроме того, необходимо помнить, что, несмотря на защитные кожухи, при заточке и шлифовке вокруг точила разлетается мелкая пыль из отработанного абразива и сточенного металла. Некоторые точильные станки поставляются с лампами на гибкой штанге, которые необходимы для освещения рабочей зоны. Если приобретаемое оборудование не укомплектовано таким осветительным прибором, его следует приобрести отдельно. У точильного оборудования мощностью более 500 Вт в основании обычно предусмотрены два или четыре отверстия для крепления к верстаку. Если в соответствии с паспортом станка такая установка является обязательной, ни в коем случае не следует пренебрегать этими указаниями.
Тип двигателя и мощность
Для домашнего применения достаточно универсального точильного станка с асинхронным двигателем мощностью 300÷500 Вт, который имеет скорость вращения 2800÷2900 об/мин. Такое оборудование характеризуется невысокой ценой и практически полным отсутствием эксплуатационных расходов. Если точильный станок предназначается для тонкой шлифовки и полировки на небольших скоростях, то необходимы модели с асинхронным двигателем и понижающим редуктором. Для выборки профилей с помощью малоразмерных точильных камней и граверных работ обычно используют небольшие точила с коллекторными двигателями и электронной регулировкой оборотов.
Дополнительные функции
Иногда один из шпинделей точильного станка используется для передачи вращения инструменту, отличному от стандартного абразивного круга. Чаще всего встречаются три разновидности такой конструктивной опции: понижающий редуктор низкооборотистого полировального диска, гибкий вал гравировального приспособления и консоль со шлифовальной лентой. К технологическим опциям точильного станка можно отнести использование на одном из шпинделей другого вращательного инструмента: лепесткового круга из абразивной бумаги, мягкого войлочного диска или даже круговой кордщетки (см. фото ниже).
Используемые расходные материалы: круг или лента
С точки зрения расходных материалов электроточило является, пожалуй, самым экономным оборудованием для металлообработки. Даже на производстве абразивные диски могут служить месяцами, а при периодическом использовании в домашних условиях это практически вечный инструмент. Другое дело, если на точильном станке установлена консоль со шлифовальной лентой. Хотя это расширяет его возможности в части тонкой шлифовки, такая опция неизбежно ведет к росту эксплуатационных расходов, т. к. шлифлента в отличие от точильного камня является быстроизнашивающимся инструментом. Это необходимо учитывать при принятии решения о приобретении точильного станка, дополненного таким приспособлением.
Безопасность оборудования
Паспорт любого точильного оборудования начинается с общего описания, за которым всегда следуют указания по соблюдению мер безопасности (иногда этот раздел предваряет все остальные). Поэтому перед тем, как включить электроточило в сеть и приступить к работе, необходимо внимательно ознакомиться с этими требованиями. Среди них самые важные — это запреты на использование точильных кругов с несоответствующей окружной скоростью и включение станка без защитных кожухов и щитков. К этому можно добавить обязательность заземления корпуса и двигателя. В случае евророзетки это делается через соответствующий контакт, а у старых точильных станков болт заземления расположен сзади, рядом с шильдиком.
Абразивность камня
Точильные камни имеют различные градации зернистости. Чем крупнее зерно – тем абразивность меньше. Если же зерно мелкое – цифры будут больше.
- От 200 до 300 грит – редко и не используются для затачивания ножиков.
- 350 грит – грубый камень (может обозначаться как «coarse»). Применяется для профилирования сильно тупого лезвия. Однако такая зернистость способна повредить клинок.
- 400-500 грит – средняя грубость (medium). Малоиспользуемая абразивность. Таких камней нет или почти нет.
- 600-700 грит – мелкий помол (fine). Оптимальный вариант для затачивания многих видов режущих приспособлений. Это самый распространённый уровень абразивности точильных камней.
- 1000-1200 грит— самый мелкий помол (extra fine). Этот разряд камней применяется скорей для доведения работы до идеала и действует как полироль. После обработки таким камнем лезвие блестит, как зеркало.
Популярные производители заточного оборудования
Среди производителей электрических точильных станков лидируют немецкие компании, но в списке лучших есть и фирмы, представляющие другие страны.
Немецкая компания Elmos начала выпускать электроинструменты в 1984 году. Её станки отличаются долговечностью и эффективностью.
Бренд Strum тоже зарегистрирован в Германии, но производство находится в Китае. В характеристиках его домашнего оборудования – удачное сочетание бюджетной цены и добротности.
FDB Maschinen – ещё один немецкий представитель производителей. В название своего инструмента вставляет бренд абразивного инструмента и свою краткую аббревиатуру – DertaunMF. Отличительная особенность его станков – многофункциональность и надёжность.
В Китае тоже умеют делать качественное оборудование, отвечающее современным требованиям. И это доказывают точилки компании MRCM.
Производственно-торговая компания Кратон имеет представительства во многих городах России. Её станки отличаются функциональностью, надёжностью и бюджетной стоимостью.
Продукция российской компании Калибр известна с 2001 года. Её точилки – универсальные, многофункциональные и дешёвые.

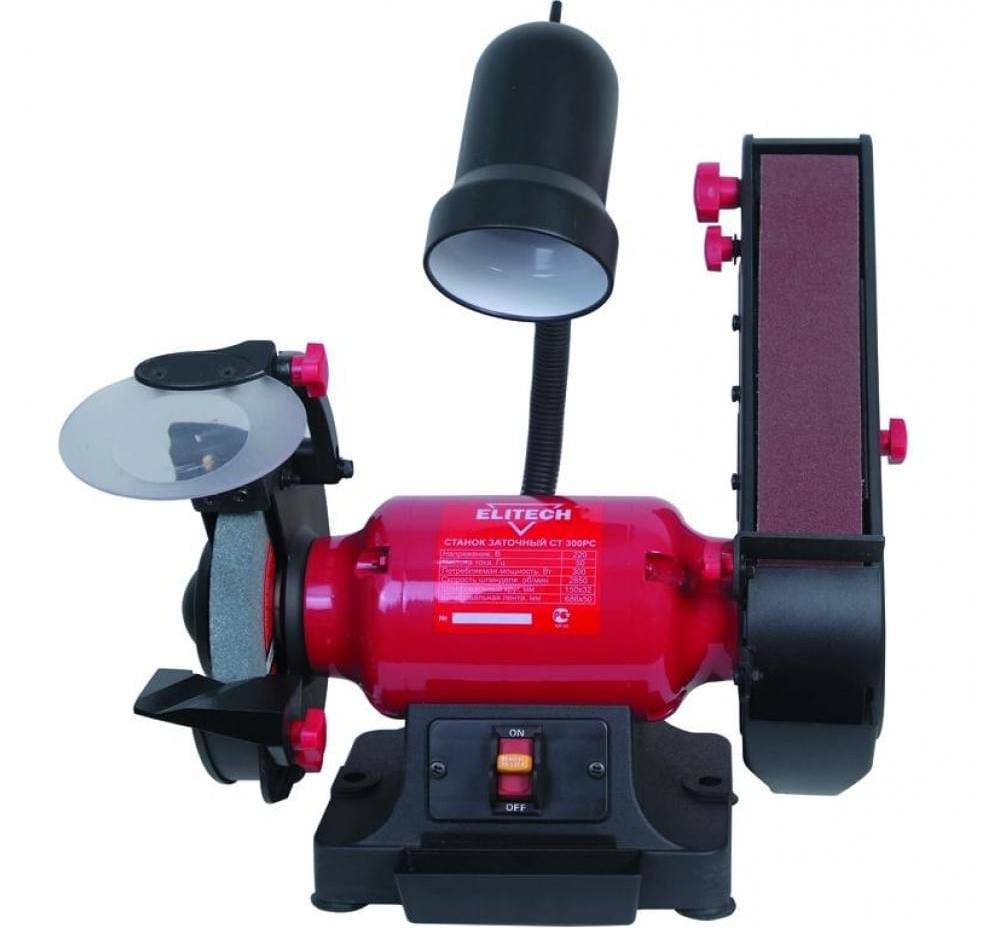

Elitech – ещё один бренд, зарегистрированный в РФ и получивший международное признание. Его оборудование имеет повышенные требования к безопасности.
Американская компания Wortex выпускает бытовое оборудование, предназначенное для работы с небольшими загрузками.
Порядок работы на заточном станке «ТЧР-2» (схематически):
Заточка прямого ножа:
Установите на станок каретку для заточки прямых ножей.
Установите и закрепите опорную планку для позиционирования ножа в зависимости от его высоты.
Установите на каретку нож и закрепите его.
Установите необходимый угол заточки.
Подведите шлифовальный камень к кромке ножа так, чтобы он слегка коснулся кромки.
Движением каретки проведите затачиваемую кромку по всей длине вдоль камня, удостоверьтесь, что нож установлен прямо, кромка нигде сильно не упирается в камень.
Отведите заточной узел с ножом в сторону, запустите двигатель вращения шлифовального камня и медленно проведите ножом по камню несколько раз.
При необходимости немного придвиньте камень к ножу.
По окончании заточки остановите привод вращения шлифовального круга и осторожно извлеките заточенный нож.
Заточка радиусного ножа:
Используя самоцентрирующее устройство, установите нож на узел для заточки радиусных ножей.
Установите узел для заточки радиусных ножей на станок.
Установите необходимый угол заточки ножа.
Прикладывая идущую в комплекте со станком линейку к площадке на оси вращения заточного узла и вращая винт на каретке, установите необходимый радиус заточки. Удостоверьтесь, что нож при вращении каретки не меняет своего расстояния относительно камня
Если расстояние меняется, то 1) либо нож неправильно отцентрован (тогда нужно его переустановить), либо 2) нож имеет отличный от выставленного на станке радиус (тогда радиус нужно переустановить), либо 3) нож имеет неправильную форму, тогда нужно точить его до достижения кромки правильной радиусной формы.
Отведите узел с ножом в сторону, запустите двигатель вращения шлифовального камня и медленно проведите ножом по камню несколько раз.
При необходимости немного придвиньте камень к ножу.
По окончании заточки остановите привод вращения шлифовального круга и осторожно извлеките заточенный нож.
Внимание! Не удаляйте заусенцы твердым инструментом, чтобы не испортить заточку. Удалить их можно деревянным бруском, но необходимости в этом нет, т
к. заусенцы устранятся при начале работы.
Как работает точильно-шлифовальный станок
Работа точильно-шлифовального станка определяется стандартной комплектацией аппарата:
- В модели есть рабочая головка, в которой находится электродвигатель.
- С двух сторон от электродвигателя проходит вал, на который прикрепляют абразивные точильный или шлифовальный круги, имеющие разную зернистость.
- Привод у аппарата может быть прямой или с использованием клиноременной передачи.
- Деталь подносят к оснастке под определенным углом наклона.
- Главный диск вращается и совершает обработку заготовку.
- За безопасность работы в станке отвечают защитные кожухи, которые размещены на дисках, а также устройство автоотключения двигателя.
- Некоторые аппараты оборудованы дополнительными прозрачными экранами, которые не позволяют лететь искрам и отходам в оператора.
- Определенные станки предусматривают подачу жидкости для выполнения операции по мокрой шлифовке.
- Профессиональное оборудование чаще всего комплектуется вмонтированным пылесосом.
Теперь вы знаете, как работает точильно-шлифовальный станок, как его выбрать, и какие он имеет характеристики. Но при возникновении трудностей по выбору модели, вы всегда можете обратиться за консультацией к специалистам ООО «СТК».
Какой точильный станок для сверл лучше выбрать
Перед покупкой точильного станка необходимо четко определиться со своими требованиями к устройству. Для применения в домашних условиях и в гараже хорошо подходят недорогие, но надежные модели агрегатов с компактными габаритами. Бюджетную точилку стоит купить, если обрабатывать сверла предстоит только время от времени. Даже у хороших дешевых агрегатов запас долговечности не слишком высокий.
Перед приобретением устройства требуется убедиться, что оно взаимодействует с оснасткой нужного размера. Желательно отдавать предпочтение легким моделям инструмента — их можно будет транспортировать и использовать как дома, так и на даче.
Обзор производителей настольного наждака
Точильный станок с лампой
В настоящее время выпуском настольных электронаждаков занимаются многие ведущие производители инструмента. Лучше всего остановить выбор на проверенных моделях, фактические параметры которых не отличаются от заявленных.
Проведя анализ отзывов потребителей можно выбрать несколько моделей, которые отвечают качеству и производительности:
- Forte СТЗ-100. Станок позиционируется для заточки цепей для бензопил. Градуированная шкала на суппорте позволяет самостоятельно устанавливать шаг звена;
- Intertool WT-0815. Помимо стандартной функции установки абразивного круга имеет функционал по шлифованию и гравированию. Скрытая кнопка запуска предотвращает попадание в устройство металлической пыли и стружки;
- Ростех Т1535. Компактная модель, рассчитанная на использование дома. Характеризуется небольшой стоимостью и надежностью работы.
Перед приобретением станка рекомендуется узнать удаленность технических сервисов обслуживания производителя. Также важным моментом является срок гарантии и ее условия.
Содержание видеоматериала поможет определиться с выбором определенной модели электронаждака:
3Б634 электрооборудование станка
Электрооборудование точильно-шлифовального станка 3Б634 (рис. 12 и 13) выполнено для подключения к сети трехфазного переменного тока. Цепь освещения выполнена на напряжение 12 В и питается от понижающего трансформатора ТО. В качестве привода электродвигателя применен встроенный двухскоростной электродвигатель 1М.
Управление станком — кнопочное и производится с пульта управления, расположенного у рабочего места (на передней стенке станины).
На пульте смонтированы кнопки «Пуск» и «Стоп», включатели освещения, переключатель скорости двигателя. Остальная электроаппаратура размещена в нише станины.
Выбор скорости вращения двигателя производится переключателем ПС перед включением станка нажатием и поворотом его рукоятки в требуемое положение.
Освещение станка сблокировано с работой электродвигателя и включается при нажатии кнопки 1КУ «Пуск».
Отключение двигателя происходит при нажатии кнопки 2КУ «Стоп». Отключать двигатель сетевым автоматом 1А не рекомендуется.
Электрическая блокировка пускателя К отключает его катушку при помощи размыкающего блокконтакта при переключении рукоятки переключателя ПС.
Двигатель 2М и автомат ЗА поставляются с вентиляционным агрегатом по спецзаказу.
Особенности ленточных моделей
Одна из вариаций комбинированных моделей, совмещающих в себе несколько эксплуатационных задач. На базовом уровне с помощью абразивных кругов выполняется заточка металла, а в дополнение конструкторы предусмотрели вал, приводящий в движение шлифовальную ленту. С ее помощью выполняется точечная доработка деревянных заготовок. В качестве примера ленточного заточного станка можно привести модель Elitech CT 300PC, которая также обеспечена фиксаторами круга, регулируемыми опорами и лампой для подсветки. В данном случае и лента предусматривает универсальное применение – не только к древесине, но и к пластику с металлом. Для такого рода станков выпускаются специальные ленты шириной 50 мм и длиной 686 мм.
Универсальный заточной станок
Для выполнения заточки плоских режущих кромок инструмента используются универсальные заточные станки (рис. 1).
Также на универсальных заточных станках при установке профилированного абразивного или алмазного круга возможна заточка режущих поверхностей таких приспособлений, как зенкеры и развертки.
Рисунок 1. Универсальный заточной станок.
Рисунок 1. Универсальный заточной станок.
В некоторых случаях эта категория станков применяется для выполнения плоского шлифования небольших деталей.
В общем случае универсальный заточной станок состоит из следующих основных элементов:
- Станина. Служит опорной площадкой, на которой крепятся узлы станка. Часто имеет проушины для надежного закрепления на поверхности площадки болтами. В станине зачастую помещаются электрические компоненты станка и панель управления.
- Стойка. Предназначена для размещения на ней точильной головки. Имеет салазки и ходовой винт для изменения высоты установки абразивного круга.
- Точильная головка. Включается в себя кронштейн крепления к стойке с направляющими и механизмом фиксации, электродвигатель и фланцы для установки абразивного или алмазного кругов.
- Стол. Служит для установки на нем суппорта. Имеет направляющие, на которых осуществляется перемещение, и рукоятку управления поперечной подачей.
- Суппорт. Имеет поворотный захватный механизм для крепления обрабатываемой детали. Может перемещаться в продольном направлении, осуществлять поворот вдоль горизонтальной оси и изменять угол наклона.
- Держатель. Предназначен для крепления затачиваемого инструмента. Имеет несколько сменных крепежных элементов под установку различного рода обрабатываемых деталей.
Обзор популярных многофункциональных заточных станков
Универсальный заточной станок: назначение, типы, особенности, преимущества. Критерии выбора. Обзор популярных многофункциональных моделей. Электрические станки 3в642эзс 65мф, bg6010s.
Универсальный заточной станок предназначен для зачистки, заточки и переточки режущих кромок инструмента металло-, деревообрабатывающего и бытового назначения, включая колото-режущие типы. Режущий инструмент широко применяется в быту и на производстве, его кромки в процессе эксплуатации изнашиваются, их необходимо периодически приводить к первоначальным параметрам. Операция осуществляется с помощью использования кругов разного типа на агрегатах бытовых и профессиональных, оснащенных приспособлениями для крепления и затачивания, а также опциями, обеспечивающими качество, точность, производительность и безопасность выполнения точильных работ. Это многоцелевой точильный станок. Особенность его конструкции – возможность доукомплектования приспособлениями разного назначения (бабками, центрами, насадками и т. д.), что значительно расширяет его технологические возможности и делает многофункциональным.
Заключение
Можно сделать вывод, что универсально заточные станки, действительно универсальны и многофункциональны. Благодаря этому они пользуются высокой популярностью. Исследуя рынок, была выведена самая минимальная стоимость заточного станка в Омске, она составила 2 090 руб. для станка MEKKAN MK-81411 (для бытового использования).
Универсальные станки имеют преимущество перед другими станками, благодаря тому, что на них можно выполнять разнообразные операции такие как: плоское шлифование, круглое шлифование, внутреннее шлифование и заточка. Но их не выгодно использовать, когда требуется только 1 операция на детали, тогда нужно использовать специализированный станок для этой операции.
