Регулятор усилия шуруповерта Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению.
Она выполнена в виде вращающегося пластикового барабана. Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить.
Для этой цели можно плавненько поднять крышку, отметив четкое размещение запчастей на бумаге. При замене нужно следить за тем, чтобы емкость и тип питающего элемента совпадали. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 1N поступает на стабилитрон VD6 через гасящий резистор R6. Редуктор приводится в действие от солнечной шестерни ротора. Использование специализированной микросхемы Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ.
А это означает, для вас позаботьтесь что, чтоб очищать устройство после каждого использования — только так конечно понизить риск сбоев при работе по причине с загрязненностью инструмента. Если АКБ исправен, то следующим пунктом является проверка кнопки питания.
Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 JDD 2A в аккумуляторном блоке. Детали редуктора могут быть изготовлены как из пластмассы, так и из металла.
К месту сказать, кнопка регулятора оборотов и кнопка реверсного управления размещены в различных местах, если и инспектировать их придется раздельно. Чем выше этот показатель — тем дольше работает шуруповёрт.
В первом случае они способны взорваться, а во втором уже не смогут восстановить свою ёмкость. При обнаружении таких элементов их следует демонтировать и заменить на новые. Ремонт аккумулятора шуруповерта
Чем лучше смазать, какую использовать для УШМ
Основным условием для смазочных материалов является отсутствие в них твердых веществ, чтобы не разрушать детали инструмента. Масло должно образовывать пленку, которая защищает элементы от эрозии
Важно отметить, что смазка должна обладать вязкостью, позволяющей ей прилипать к компоненту
Какая смазка для инструментов отвертки лучше — разница заключается в их консистенции. Например, мягкая смазка Metabo используется для низкоскоростных редукторов. Для других деталей можно использовать жидкую или полужидкую смазку.
Все попытки пользователя использовать другие и, возможно, более качественные смазочные материалы заранее ограничены предупреждением о том, что при несоблюдении инструкций гарантия может быть аннулирована.
Разместить в интернете «как откормить подушки»? Проблема очень маленькая. Лучше всего создать видео на тему «Как сделать собственное моторное масло для BMW-X5M50d». Миллионы просмотров, всемирная известность. ‘Shell, Motul и Mobil увольняют своих инженеров и ставят вас на работу.
Вам срочно нужно быстро закончить начатую работу, ваш токарный станок нагревается, и вы слышите характерный шум в редукторе?
Видео, демонстрирующее использование материалов, не предназначенных для смазки редукторов зубчатых передач.
Многие опции недоступны. CYATIM221 или SHRUS-4. они не похожи, но подходят в качестве временных решений.
Поэтому не стоит забывать, что использование временной смазки и ее последующая замена на нормальную приведет к тому, что коробку передач, шестерни и другие компоненты придется разбирать, чистить и промывать дважды.
Все советы по приготовлению собственного жира следует охарактеризовать как «вредные». В частности, рекомендуется взять ЦИАТИМ 221 и разбавить его до необходимой вязкости, например, «Индустриальным маслом I-20» или трансмиссионным маслом TAD,17.
Смазка ЦИАТИМ 221 подходит только для кратковременного использования в редукторах шагающих машин, так как она очень гигроскопична и теряет свои свойства под воздействием влаги. Его ближайшим аналогом является Литол-24.
SchRUS-4 очень водостойкий, имеет широкий температурный диапазон, экстремальные свойства давления и трения, а также сильную адгезию, и может использоваться на мельницах, если не заменен «запатентованным» материалом.
Смазка содержит металл, который улучшает отвод тепла из зоны контакта поверхностей трения, что позволяет смазке выдерживать более высокие нагрузки и температуры (до 130°C в течение коротких периодов времени).
В домашней мастерской отремонтировать коробку передач несложно. Ремонт включает в себя разборку устройства на отдельные компоненты, контроль целостности конструкции, очистку и смазку, а также повторную сборку. Процесс делится на следующие этапы.
Коробка передач отделяется от двигателя и извлекается (обычно с помощью патрона) из корпуса отвертки.
Открутите корпус и снимите стопорные шайбы.
Поочередно снимите сателлитные шестерни и звездочки (2 или 3 в зависимости от конструкции).
Как отремонтировать зажимной цилиндр
Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.
При люфте
Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:
- Раскрутить крепежи на верхней крышке инструмента, снять ее.
- Отсоединить двигатель от редуктора, внимательно проверить все крепления.
- Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.
Редуктор в разобранном виде
- Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
- Редуктор прикрепляется на место, к двигателю.
- Верхняя крышка шуруповерта закручивается назад.
При биении цилиндра
Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:
- нарушения геометрии вала;
- износа шестерней, штифтов;
- выхода из строя подшипника вала.
После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.
При заклинивании
Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:
- Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
- Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
- Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.
Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.
При прокручивании
Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:
- Извлечь муфту.
- На месте сточенных зубчиков нужно просверлить маленькие отверстия.
Слева – муфта и ее зубцы
- В дырочки вставить винты. Их выступающие части удаляются кусачками.
- Вернуть муфту на место и проверить, как теперь ходит цилиндр.
При неполном выходе кулачков
Обнаружить неисправности в работе кулачков можно только после разбора патрона. Как правило, или на них стираются зубцы, или стачивается резьба на зажимной гайке. При сточенной резьбе кулачки в момент зажима проскальзывают и выходят не полностью. В результате нарушается центрирование патрона, появляется люфт. Выход – замена гайки или кулачков. Но не во всех цилиндрах это осуществимо. Тогда остается только покупать новую головку.
Виды смазки
Смазка для буров (марка РОС). В составе имеется алюминиевый стабилизатор. Присадка снижает амортизационный удар, обеспечивает хорошую тепловую передачу, противостоит заклиниванию патрона, создаёт небольшой восстанавливающий эффект в местах износа.
Присадка из алюминия уменьшает шум редуктора, визуально восстанавливает износ шестерней. Состав при нагреве до 60˚C заполняет пустоты и смазывает детали. После остывания приобретает первоначальную вязкость. На упаковке со смазкой производители изображают шестерёнку.
Смазки для бура и редукторов различного электроинструмента отличаются консистенцией. Существуют следующие категории:
- Мягкая консистенция – редуктор дрели, шуруповерта, ленточной шлифовальной машины;
- Очень мягкая консистенция – редуктор лёгкого перфоратора;
- Полужидкая консистенция – редуктор болгарки;
- Жидкая консистенция – редуктор тяжелого перфоратора.
Твердые смазки редко применяются, имеют узкоспециализированное назначение.
Устройство и принцип работы
Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.
В редуктор устанавливаются две или три передаточные ступени.
В конструкцию узла «бытового» двухрежимного шуруповерта входят:
- Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
- 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
- 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
- кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.
Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.
Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.
Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:
Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.
Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.
В производстве сателлитных шестерней используется:
- пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
- металл. Они долговечны и при должном уходе и смазке будут работать «как часы».
Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже. При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора
При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.
Шуруповерт и его устройство
Шуруповерт это такой инструмент который обычно присутствует в гараже или в кладовке любого мужчины Ведь каждому приходилось пользоваться отверткой при закручивании болтов или саморезов. Даже при закручивании десятка болтов нагрузка на руки возрастает, а если нужно собрать шкаф или мебель на кухню? Вот для этого и существует такой инструмент. И при этом он не только завинчивает крепёж но и вполне способный сверлить отверстия как в дереве так и в металле.
Конечно, при длительной эксплуатации некоторые детали любых инструментов могут выходить из строя. Профессионалы хорошо знают устройство шуруповерта и могут, при необходимости разобрать его, найти деталь, которая вышла из строя и заменить её или отремонтировать.
На самом деле деталей не так уж много: это редуктор, двигатель постоянного тока, устройство для регулировки количества оборотов, узел подачи электроэнергии — это может быть и аккумуляторное потребление и сетевое, ограничитель нагрузки.Остальные детали индивидуальны для каждой модели.
Схема устройства шуруповерта
Далее можно посмотреть , как же выглядит инструмент внутри:
Самыми важными для работы являются двигатель переменного тока и планетарный редуктор.
Редуктор и его комплектующие
Двигатель для винтоверта изготавливается стандартно: внутри цилиндра расположены магниты якорь же держится на специальных опорах, в пазах которого находятся обмотки с высокой магнитной проницаемостью. Они соединяются с коллекторными пластинами. Якорь изготавливается из стали а щетки из стали и графита, которые прижимаются к якорю при помощи подпружиненных пластин. Это самая примитивная схема двигателя.
Устройство редуктора шуруповерта (винтоверта) следующее: он состоит из небольшого количества деталей и изготавливается в отдельном корпусе. Весь перечень деталей это шестерни, а именно цилиндрические конические и червячные, водило и сателлиты. Для бытового использования эти шестерни или часть их делают из пластмассы. Это значит, что высокую бесперебойную нагрузку они выдерживать не смогут, хотя для бытовых целей вполне годятся.
Стандартное устройство редуктора шуруповерта
Для профессионального использования обязательно изготавливать детали редуктора из металла, что позволяет выдерживать длительную усиленную нагрузку.Этот узел требует постоянного ухода, то есть смазки, замены износившихся деталей. Отличие планетарных редукторов шуруповертов в том что они бывают как двухступенчатые так и трёхступенчатые. От этого зависит и количество деталей в самом устройстве. Но эти узлы каждая компания изготавливает по своему, используя и свой опыт, и свои наработки. Этим и отличаются модели шуруповертов один от другого.
Насколько хорош станок для заточки ножей ледобура
Хочется или не хочется рыболову, но лезвия со временем начинают притупляться. На это имеется несколько факторов: плотность льда, песок, небольшие камешки и другие абразивные частицы. Во время ловли можно подправить кромки обычным бруском и даже надфилем, но более тщательно необходимо точить при других условиях.
Читать также: Ремонт бензопилы штиль 180 своими руками видео
Для этой цели можно сконструировать станок для заточки ножей ледобура своими руками, а можно сделать обычную угловую подставку, которая позволит ставить ножи под определенным углом. Ее достоинство – избежание скоса фаски кромки.
Алгоритм заточки ножей:
Надфилем либо абразивным камнем удаляют небольшие сколы, которые образуются во время сверления лунки.
- Крепится нож длинным концом в подставке под углом 30 градусов. Правится до необходимого состояния.
- Переворачивается нож наоборот. Угол между обеими кромками должен быть практически прямым, что снизит риск заклинивания при бурении.
- Ведя заточку, лезвие необходимо постоянно охлаждать, окуная его в емкость с водой.
- После заточки нужно тщательно отполировать поверхности, не забывая о режущей кромке.
При транспортировке ножи необходимо прятать в специальный футляр, чтобы избежать дефектов и не травмировать окружающих. Не помешает и чехол для ледобура своими руками. Опытные рыболовы используют в качестве материала старые джинсы, поскольку эта ткань отличается прочностью.
Внимание покупателей подшипников
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте
Как отремонтировать
Найдя причину неисправности, необходимо точно знать, как решить проблему. Следующей информации будет достаточно, чтобы понять, как отремонтировать шуруповерт своими руками.
Зарядный блок
Зарядный блок ломается из-за постоянного перекоса провода. Происходит обрыв. Требуется спаять провода и восстановить изоляцию.
Аккумулятор
Обычно на шуруповертах используют никель-кадмиевые аккумуляторы, которые необходимо заряжать только после полной разрядки. Их нельзя подзаряжать, поскольку срок службы сокращается.
Решение проблемы (работает не всегда): полностью разрядить, зарядить желательно низким током. Такую операцию нужно проводить примерно 5 раз, чтобы избавиться от так называемого эффекта памяти (о неправильном заряде).

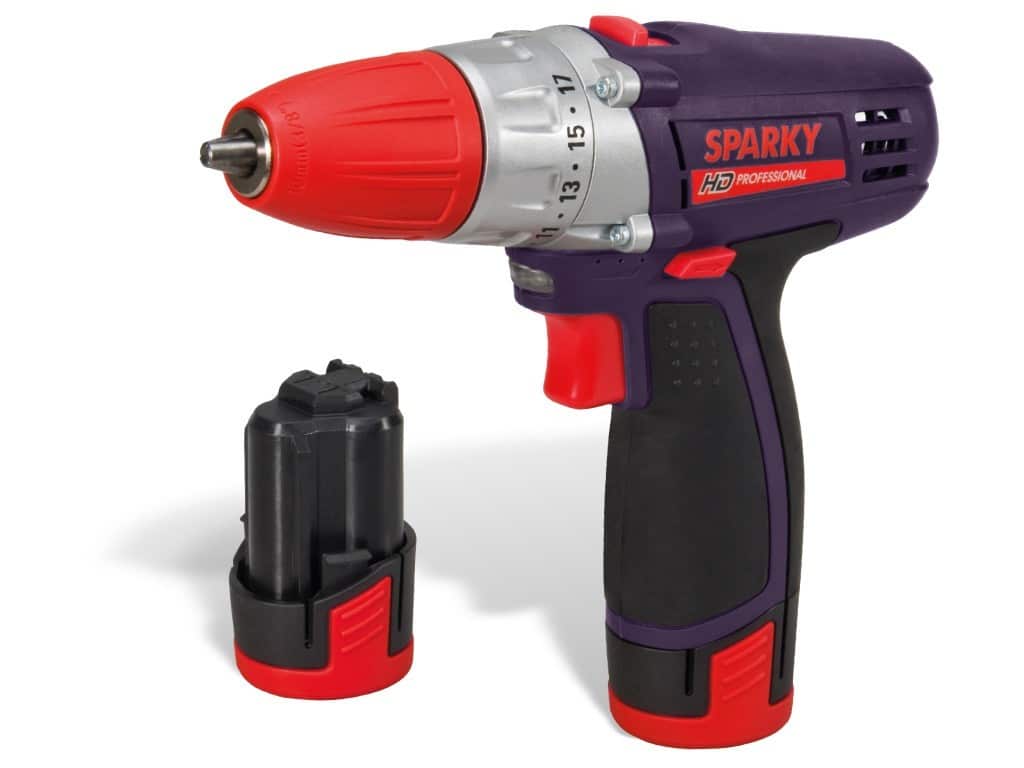

Аккумулятор и шуруповерт
Проблемы с кнопкой
Очень часто контакты на этом узле окисляются и их нужно чистить.
Процесс разборки:
- Снять красный нажимной механизм вращательным движением.
- Демонтировать крышку, вытолкнув защёлки небольшим ножом.
- Используя паяльник, отсоединить два металлических элемента сбоку.
- Снять крышку.
- Придерживая пружину, вынуть механизм из корпуса.
Потертые или окисленные узлы необходимо протереть ватой, смоченной в спирте. Если грязь не удается убрать, нужно потереть ее ножом.
Электродвигатель
Это самая дорогая часть инструмента. Обычно проблемы начинаются из-за стирания щёток. Их отремонтировать невозможно, потому следует произвести замену. Якорь меняют, если обнаружен обрыв в обмотке.
Замена щёток
Чтобы добраться до узла, придётся разбирать двигатель, оттянув «усики», располагающиеся на торцевой части.
Далее придерживаться следующей схемы:
- Ударом молотка стукнуть по валу, чтобы выбить ротор из корпуса.
- Теперь легко снимется крышка.
- Далее нужно вынуть оставшиеся части.
Если коллекторы чёрного цвета, значит, они загрязнены остатками от щёток. Это вызывает потерю мощности и искрение. Коллектор нужно протереть ватой, смоченной в спирте, и прочистить канавки небольшой иголкой.
Сами щётки восстановить не получится, потому нужно приобрести новые и установить их.
Редуктор
Если в редукторе слышны посторонние звуки, то тому виной шестерёнки механизма. Необходимо разобрать редуктор и на тех местах, где износились зубья, поставить маленький болтик, который сточен до нужных размеров. Места, куда нужно ставить болт нужно аккуратно накернить.
В намеченных частях нужно просверлить отверстия, чтобы поместить туда болтики. Как только они будут на месте, в редуктор нужно поместить побольше смазки.
Быстрозажимной патрон
Разборка быстрозажимного патрона:
- Подложив кусок древесины, стукнуть молотком по выступающей части в центре.
- В кулачки поместить болт и ударить по нему молотком.
- Внутреннюю часть устройства извлечь из корпуса.
Теперь можно увидеть гайку с двумя половинками. В большинстве случаев именно она является причиной всех проблем. Скорее всего там износилась резьба. Если аналогичного узла нет в наличии, придётся покупать весь патрон. Он стоит в пределах 300 рублей (по данным на 2021 год).
История появления устройства
Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.
Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.
Насколько хорош станок для заточки ножей ледобура
Хочется или не хочется рыболову, но лезвия со временем начинают притупляться. На это имеется несколько факторов: плотность льда, песок, небольшие камешки и другие абразивные частицы. Во время ловли можно подправить кромки обычным бруском и даже надфилем, но более тщательно необходимо точить при других условиях.
Читать также: Ремонт бензопилы штиль 180 своими руками видео
Для этой цели можно сконструировать станок для заточки ножей ледобура своими руками, а можно сделать обычную угловую подставку, которая позволит ставить ножи под определенным углом. Ее достоинство – избежание скоса фаски кромки.
Алгоритм заточки ножей:
Надфилем либо абразивным камнем удаляют небольшие сколы, которые образуются во время сверления лунки.
- Крепится нож длинным концом в подставке под углом 30 градусов. Правится до необходимого состояния.
- Переворачивается нож наоборот. Угол между обеими кромками должен быть практически прямым, что снизит риск заклинивания при бурении.
- Ведя заточку, лезвие необходимо постоянно охлаждать, окуная его в емкость с водой.
- После заточки нужно тщательно отполировать поверхности, не забывая о режущей кромке.
При транспортировке ножи необходимо прятать в специальный футляр, чтобы избежать дефектов и не травмировать окружающих. Не помешает и чехол для ледобура своими руками. Опытные рыболовы используют в качестве материала старые джинсы, поскольку эта ткань отличается прочностью.
