Ремонт бензопилы своими руками: неисправности и их устранение

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
нарушена целостность мембраны карбюратора (подлежит обязательной замене);
засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

Топливную систему. Начать логичнее с топливного насоса.
Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
В забитом топливном фильтре.
В плохо работающем топливном насосе.

Ремонтируем бензопилу по инструкции – все что надо знать

Бензопила представляет собой незаменимого и надежного помощника в каждом хозяйстве. Простота применения инструмента делает его еще более популярным, но при этом никогда нельзя исключать возникновения различных видов неисправностей. Если возникают различные виды неисправностей бензопилы, то для их устранения потребуется прибегнуть к проведению ремонтных мероприятий. Выполнить ремонт бензопилы своими руками можно, но при этом для начала нужно определить неисправность. В материале будут рассмотрены не только всевозможные виды неисправностей, но и еще особенности их устранения.

Особенности конструкции бензопилы

Эта бензопила укомплектована двигателем, работающим на бензине, мощностью в тысячу триста ватт. Отличительной чертой устройства является облегчённый запуск аппарата, осуществляемый с помощью системы зажигания электронного типа и топливным насосом уникальной конструкции.
В бензопилу производитель предусмотрительно поставил защитную систему, которая прекращает вращение цепи с помощью инерционного тормоза в случае возникновения нештатных ситуаций. Кроме того, агрегат снабжён устройством, которое смазывает цепь бензопилы автоматически, без усилий владельца.
Праймер топлива позволяет с лёгкостью осуществить запуск изделия как в тёплый, так и в холодный сезон года. Крыльчатка на стартере даёт возможность без проблем очистить его барабан от пыли и грязи.
Разработчики бензопилы позаботились о том, чтобы мотор служил вам продолжительное время без поломок, поэтому снабдили его фильтром, оснащённым системой CCS, с помощью которой можно не допустить попадания в двигатель абсолютного большинства остаточных частиц из окружающего воздуха. Благодаря этому владельцы агрегата могут экономить топливо из-за низкого его расходования устройством.
На стенки цилиндров бензопилы нанесён хром, что позволяет увеличить срок, в течение которого инструмент будет надёжно служить вам.

№6. Бензопила пилит в бок

При распиле можно заметить, что получается неровный срез. Почему бензопила пилит криво? Причин несколько:

Неправильная заточка цепи. Зубья заточены под неправильным углом или только в одну сторону. Необходима правильная заточка.
Неправильно подобранная цепь. При очень высоких оборотах разница даже в 0.2-0.3 мм между шириной паза или шириной посадки будет видна, почему бензопила и пилит в бок. Необходимо установить соответствующую цепь.
Неравномерный износ шины. Со временем шина изнашивается с одной стороны и тогда цепь уводит в сторону. Регулярно переворачивайте шину, чтобы износ был равномерным с обеих сторон. Если износ слишком большой, замените шину.

Устройство рабочего элемента бензопилы, его направляющей, тормоза и механизма натяжения

Цепь

дежурит режущие и приводные звенья.

Рабочий элемент пилы состоит из трех типов элементов:

Режущие звена
Ведущие звена
Соединительные элементы.

Все элементы собраны заклепками. Самыми сложными конструктивными элементами являются режущие звенья. Этот тип структурного элемента может быть двух типов: правый и левый. Эти элементы позволяют распиливать древесину.

Шина важнейший конструктивный элемент устройства, который служит для наведения пильной цепи. Шина изготавливается из износостойкой стали, имеет высокую эластичность. На периферии шина имеет специальный направляющий паз. Масло протекает через паз для обеспечения смазки. Особенностью инструмента является наличие открытого режущего корпуса, опасного для человека. Для обеспечения безопасной работы используется специальный прибор, который называется тормозом. Устройство включается нажатием защитного щита.

Когда тормоз введено, тормозная полоса затягивается на барабане сцепления и останавливается. В результате этих действий режущее тело останавливается.

Система натяжения резака включает винт, передвигается. Когда винт вращается, штифт перемещается по канавке в корпусе пилы, из-за чего штанга движется. Движение штанги накладывает напряжение на фрезу. Для удобства работы натяжной винт на некоторых моделях устройства располагается сбоку, вне крышкой защитного кожуха, закрывающего приводную звездочку устройства. Каждая новая установка цепи требует регулировки натяжения лезвия.

Sources:

https://yargeo.Com/benzopila-krutitsja-cep-na-holostyh-oborotah/ https://stroy-dvorik.Ru/pily/tsep-benzopily-vrashhaetsya-na-holostom-hodu.Html

Устройство и принцип работы цепной электропилы

Прежде всего, стоит отметить, что электрическая цепная пила намного проще и удобнее в ремонте и обслуживании чем ее бензиновая родственница. Причин несколько:

Цепная пила имеет простую конструкцию.
Регулировка оборотов вращения ротора двигателя в электрической пиле осуществляется электроникой, поэтому в случае поломки достаточно просто заменить регулятор, а не разбирать и регулировать всю пилу.
Для диагностики поломок электрической части можно использовать обычный тестер.
Большинство деталей цепных электрических пил взаимозаменяемы.

Также схема компоновки цепной электрической пилы проще:

электромотор;
электронные блоки управления и безопасности;
редуктор;
механизм смазки пильной цепи и направляющей шины;
механизм блокировки;
рабочий орган – направляющая шина и пильная цепь.

Электрическая схема включает несколько взаимосвязанных устройств. Электрический шнур обеспечивает подключение пилы к электросети. Дальше идут микровыключатели – они обеспечивают подачу напряжения на обмотки двигателя и щетки ротора. Конструкция предусматривает два выключателя – на выносной ручке и на корпусе. Это необходимо для того, чтобы включение происходило только при нажатии обеих выключателей, когда инструмент берется двумя руками. Двигатель запускается от рабочего конденсатора и контролируется термореле. Термореле выполняет роль механизма безопасности – при повышении температуры обмоток оно отключает двигатель от сети, спасая, таким образом инструмент от перегрева.

Вращение от ротора через шестерни редуктора передаются на рабочую звездочку, которая и включает пильную цепь. Чтобы во время работы цепная передача не перегревалась, и не возникало дополнительного трения цепи о направляющую шину, в конструкции пилы имеется механизм смазывания. Во время работы машинное масло при помощи небольшого насоса подается на шину, где и происходит процесс смазки звеньев цепи.

Проверка свечей зажигания

Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:

сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.

Проблемы с системой смазки цепи

Если на цепь не подается смазочный материал, то это грозит развитием следующих событий:

Быстрый износ цепи (притупление зубьев, растяжение, истирание шины)
Износ двигателя, так как на инструмент возлагаются большие нагрузки
Износ ведущей звездочки, которая также нуждается в смазке

Неисправности системы смазки цепи и их устранение своими руками

Если не поступает масло на цепь, то причина может заключаться в недостаточном количестве смазочного материала в бачке, неисправность маслонасоса, а также повреждение каналов. Устранить поломку можно только после определения точной причины неисправности бензопилы.

https://youtube.com/watch?v=ENK8zzdueQw%3F

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Запуск двигателя: проверяем свечи

Если бензопила не заводится, первое, что нужно сделать, это проверить наличие в баке топливной смеси. Кстати, ее необходимо готовить в пропорциях, указанным заводом-изготовителем двигателя, иначе инструмент просто не заведется.

Убедившись в том, что топливная смесь правильная и имеется в наличии, следует выполнить проверку системы зажигания. Для этого нужно осмотреть свечу зажигания.

Её состояние может сказать о многом:

свидетельствует о том, что топливная смесь не попадает в карбюратор, а значит проблема не в зажигании;

забрызганная топливом свеча

является результатом переизбытка топливной смеси, которая кроется либо в нарушении алгоритма запуска двигателя, либо в неправильной регулировке карбюратора;

это сигнал о наличии некачественного масла в системе смазки двигателя, неправильных настройках карбюратора либо о неверно приготовленной топливной смеси.

Если свеча забрызгана топливом, после снятия ее необходимо тщательно протереть. Также следует очистить систему подачи топлива. Для этого она перекрывается, после чего включается стартер. Покрытую нагаром свечу необходимо аккуратно очистить с помощью шила и наждака.

При проверке свечей следует обратить внимание на расстояние между электродами (нормальный зазор составляет 0,5-0,65 мм), а также состояние прокладки и наличие искры. Поврежденную или изношенную прокладку придется заменить, а искру можно проверить, надев кабель зажигания, соединив цилиндр и гайку свечи и заведя стартер

Как отремонтировать бензопилу

Когда диагностируются причины поломки, изучена инструкция по эксплуатации, вы можете приступить к ремонту бензопилы самостоятельно. Для этого вам нужно будет разобрать бензопилу, удалить поврежденный элемент или отремонтировать его, если есть способы устранить его без замены

Покупая детали инструмента, обратите внимание на характеристики, габариты и другие параметры, которые должны соответствовать для надежной работы устройства

Течет масло

Владельцы бензопил часто сталкиваются с проблемой, когда утечка масла снизу, из-под агрегата. Причина заключается в поврежденном масляном шланге, который подключается к насосу.

Крутится цепь на холостом ходу

Если бензопила

крутится на холостом ходу, это может быть связано с такими факторами:

Пружина сцепления лопнула. Визуальные признаки: цепь крутится почти всегда, даже при нестабильном запуска двигателя.
Кусок сцепления оторвался, пружина отлетела. Признаки бензопила набирает скорость сама, слышны посторонние звуки.
Износ сцепления. Признаки: Частое скольжения цепи.

На холостом ходу пилы ассоциируется с проблемами с тягой.

Проверка и регулировка карбюратора бензопилы

Правильно отрегулированный карбюратор бензопилы обеспечивает эффективную работу на полной мощности при наиболее экономичном расходе топлива.

Как устранить течь масла

Снимите механизм сцепления с вала.
Выньте провод с места посадки. Для этого возьмите плоскогубцы и потяните за внешнюю сторону шланга.
Протрите резиновую пробку на конце шланга от масла.
Уплотняйте сиденья автомобильным герметиком или специальной лентой.
Вставьте шланг на место, заткните пробку плоской отверткой.

Ремонт масляного шланга простая операция, здийснна для всех.

Неисправности двигателя бензопилы

Вот различные отклонения в работе двигателя бензопилы, которые случаются чаще всего. Основные такие неисправности сводятся к таким симптомам:

READ Бензопила ECHO какой бензин заливать

Двигатель не запускается (он достаточно общий и причины могут быть совершенно разными)

Заводится, но часто заедает;

Не развивает мощность, т. Е. Работает нормально на холостом ходу, но стойла или шлаки под нагрузкой.

Очень сильно курит, падает мощность.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами

Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

нажать кнопку управления декомпрессионным клапаном, если она есть;
активировать рычаг переключения режима
положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
тянуть за рукоятку стартера до запуска двигателя;
нажать на рычаг переключения режима и давить на него до начала работы пилы;
увеличить частоту вращения холостого хода и отключить тормоз цепи.

Как правильно пилить бензопилой

Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:

Держать пилу ближе к корпусу — это поможет сохранить равновесие.
Ноги широко расставить и согнуть в коленях.
Спину держать прямо.
Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.

Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.

Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель и др.

Двигатель

Двигатель бензопилы имеет максимальные обороты около 13500 об/мин. Это накладывает жесткие требования к маслу добавляемому в топливную смесь.

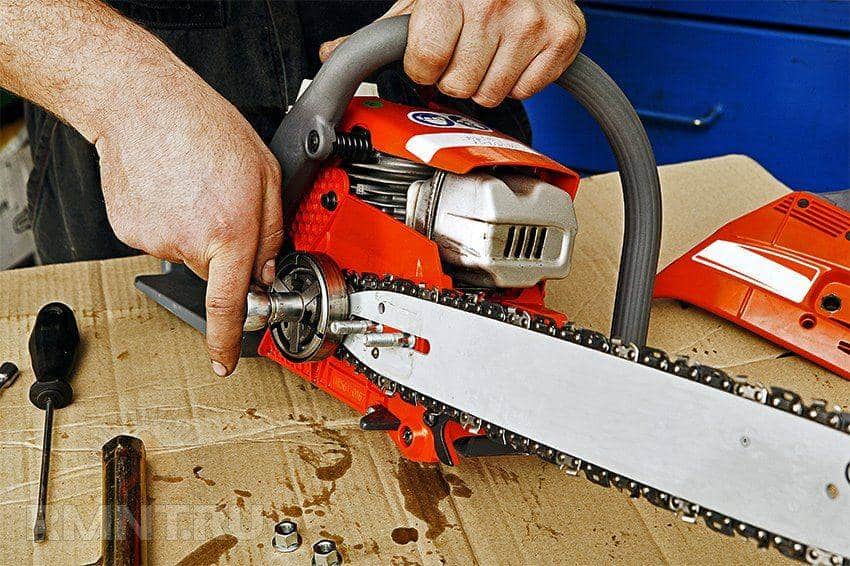

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, при которых центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его вращать. В результате начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с внешней стороны сцепления.

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель и не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Система зажигания

Электронное зажигание бензопилы включает в себя маховик (1) со встроенными магнитами, модуль зажигания (2) с электронной схемой, свечу (3) и провод высокого напряжения (4). Вращающийся маховик с магнитами индуцирует в модуле э.д.с., преобразующуюся с помощью электронной схемы в электрические сигналы, подаваемые на свечу. В результате между контактами последней проскакивает искра, воспламеняющая воздушно-топливную смесь.

Карбюратор

Ниже изображена схема другого карбюратора бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять или обогащать смесь в зависимости от условий работы. Для тонкой настройки имеется несколько винтов, с помощью которых производится регулировка низких и высоких оборотов двигателя, а также холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий в него воздух.

Топливная система

Чтобы по мере израсходования топливной смеси, топливный бак заполнялся воздухом и в нем не создавалось отрицательное давление, которое не даст топливу поступать из него в карбюратор, и при этом, чтобы из отверстия для воздуха не вытекало топливо, в крышке, закрывающей заливное отверстие, сделан сапун. И кстати, если сапун забьется грязью, то бензопила заглохнет.

Из бака топливо качается через свободно болтающийся в баке шланг. Благодаря этому, независимо от положения бензопилы, шланг всегда погружен в топливо. На входном конце шланга крепится топливный фильтр. Качается топливо насосом внутри карбюратора.

Для облегчения запуска, часть бензопил оборудовано ручным насосом предварительной подкачки — праймером. При запуске бензопилы с праймером, карбюратор заполняется топливом заранее (излишек топлива стекает обратно в бак). Благодаря этому двигатель запускается быстрее, т.к. уже пройдена стадия заполнения карбюратора топливом, которая без праймера выполняется насосом карбюратора за счет стартера.

Устранение проблем с глушителем

Если на малых оборотах мотор бензопилы работает нормально, однако на высоких начинает глохнуть и дымить, проблема может скрываться в глушителе.

Для проверки качества его работы следует выполнить:

демонтаж (с обязательным закрытием выпускного отверстия);
разборку (если глушитель – разборный);
очистку от нагара с помощью специальных моющих средств либо сухим методом;
просушку (с помощью фена);
обратную сборку и монтаж.

Чтобы предотвратить засор глушителя в процессе эксплуатации бензопилы, следует внимательно следить за составом топливной смеси и качеством её компонентов.

Регулировка карбюратора бензопилы Husqvarna

Общий вид карбюратора бензопилы Husqvarna и регулировочных винтов:

Отличительная особенность этой пилы – возможность работы на невысоких оборотах холостого хода. В инструкции производитель отмечает следующее: на правильно отрегулированном устройстве минимальная частота холостого хода составляет 600…700 об/мин. Если работа будет происходить при более высокой частоте вращения коленчатого вала, то цепь не будет останавливаться в режиме ХХ. Это опасно для пользователя.

Чтобы правильно выполнить регулировку карбюратора, бензопилу выставляют на горизонтальную поверхность.

Перед началом регулировки нужно дать возможность прогреться ДВС в течение 8…10 минут (летом) или 12…15 минут (зимой, при отрицательной температуре воздуха).

На карбюраторе поворачивают винт Л по часовой стрелке. Дойдя до предельного положения, возвращаются обратно примерно на четверть оборота против часовой стрелки.

Винт Н определяет качество смеси на максимальных оборотах. Если его повернуть по часовой стрелке до конца, то ДВС будет издавать много шума. Выхлоп будет дымным, слишком богатая смесь будет образовываться в карбюраторе. Поэтому из максимального положения производят обратное вращение примерно на пол-оборота обратно.

Рекомендации по регулировке карбюратора у пил Husqvarna показано в видеоролике:

Проблемы с глушителем

Некоторые поломки бензопилы связаны с неправильным отводом газов, которые вырабатываются при сжигании топлива. Примером можно назвать случай появления большого количества дыма на высоких оборотах, а также нестабильную работу. Из-за большого количества нагара и механического повреждения пропускная способность глушителя существенно снижается: Очистка от нагара проводится следующим образом:

Выполнить демонтаж, при котором обязательно закрывается выпускное отверстие.
Глушитель можно разобрать и проверить его внутреннее состояние. Однако, в некоторых случаях конструкция неразборная.
Очистить внутреннее пространство от нагара можно при помощи специальных веществ. Реже применяется сухой метод, предусматривающий механическое воздействие.

Чистка бензопилы от нагара

После очисти конструкции она должна быть тщательно просушена. Ускорить сушку можно при помощи строительного фена. При обратной сборке нужно открыть выходное отверстие.
