Ручной плиткорез и как ним правильно пользоваться

Организация рабочего места

Желательно обрабатывать плитку в помещении, где предусмотрено хорошее освещение, а также есть достаточно места для укладки заготовок с приспособлениями. Следует позаботиться и о надежно зафиксированном верстаке. У него должна быть металлическая основа, защищенная от порезов. К моменту непосредственной обработки все ненужные расходники и заготовки со стола убираются. Даже мелкая деталь, попав под ролик, может стать причиной травмы или порчи материала. Важен и другой вопрос – как пользоваться ручным плиткорезом, чтобы осталось меньше грязи? Этот нюанс тоже продумывается до начала рабочих мероприятий. В процессе резки после каждой операции следует убирать осколки в специальный кармашек на верстаке. В некоторых моделях он присутствует уже в базовой конструкции

Но делать это следует осторожно, чтобы не пораниться. Зачистку от пыли в ходе работы выполнять нецелесообразно, но от крупных отходов желательно избавляться сразу, чтобы они не стали помехой

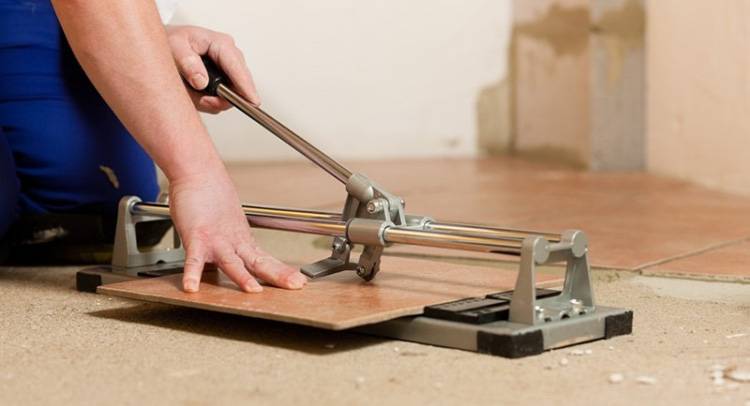

Как правильно пользоваться ручным плиткорезом

Чтобы правильно использовать плиткорез ручной, следует руководствоваться такой технологией:

На лицевой стороне плитки маркером или фломастером нанести линию разметки.
Зафиксировать материал с помощью специальных прихватов, при этом разметочная линия должна расположиться точно под режущим колесиком.
Установить режущий элемент в начале разметки и слегка нажать на него.
Взявшись за рукоятку, плавно двигать каретку от себя вдоль линии резки. Нажим должен быть такой силы, чтобы надрезать глазурь. Прилагая большие усилия, можно сломать плитку или повредить глазурованный слой в месте разреза. Недостаточный нажим не позволит нарушить твердое покрытие и потом сломать кафель.
Перевести рукоять на середину, опустить рычаг (если он есть в комплекте), затем нажать на него или резко ударить. При отсутствии рычага плитку кладут на край стола по линии разреза и ломают, надавив на выступающую за край часть.

Если все было сделано правильно, кафель должен аккуратно разломиться точно по линии реза. Некоторые модели оснащены встроенной линейкой и поворотным основанием для резки кафеля под углом 45 градусов. Подробнее на видео:

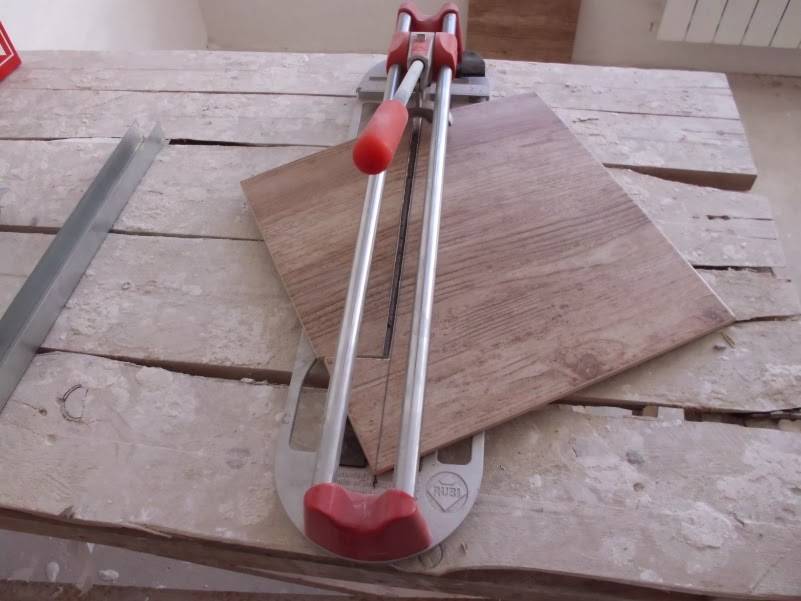

Как устроен ручной плиткорез?

Составные части:

каретка;
рукоятка;
направляющие;
режущий элемент;
лапка – обеспечивает разлом плашки.

Плиткорез — инструмент, на основании которого находятся полозья (направляющие) – по ним перемещается коронка со стальным роликом из твердого сплава. На это основание и укладывают плитку для резки.

Модели могут отличаться модификацией. Например, встречаются плиткорезы с доп. приспособлением, которое позволяет делать круглые отверстия.

Перед покупкой следует также узнать у продавца, какой плиткорез выбрать для керамогранита. Дело в том, что некоторые модели подходят лишь для тонкой керамической плитки.

Плиткорез ручной

Работая с облицовочным материалом либо укладывая тротуарные дорожки, зачастую появляется необходимость обрезать отдельные элементы под точные размеры. Решается подобная задача с помощью ручного плиткореза.

На чем основывается выбор?

Чтобы определиться, какой ручной плиткорез лучше выбрать, рекомендуется представить, с какой периодичностью планируется его применение, какие рабочие объемы предстоит осваивать, какие стройматериалы придется отрезать.

Если приобретать инструмент для ремонтных работ, выполняемых своими силами, следует обращать внимание на ручные модификации. Стоят они приемлемо, разрезают плитку толщиной в полтора сантиметра, в работе не издают шум. В случае, когда предстоят отделочные работы в больших объемах, и требуется идеальное качество резки, особенно, когда применяется облицовочная плитка из разных материалов, вплоть до камня, то лучше всего сразу приобрести приводомэлектрическимплиткорез с

Данный тип инструмента отличается большей производительностью, отрезает толстую плитку в течение одной минуты, выполняя ровный срез

В случае, когда предстоят отделочные работы в больших объемах, и требуется идеальное качество резки, особенно, когда применяется облицовочная плитка из разных материалов, вплоть до камня, то лучше всего сразу приобрести приводомэлектрическимплиткорез с . Данный тип инструмента отличается большей производительностью, отрезает толстую плитку в течение одной минуты, выполняя ровный срез.

Ручной инструмент для профессионалов и любителей

На такие группы плиткорезы делят умышленно. Любительский вариант стоит не очень дорого, но продолжительной нагрузки не выдерживает. Дополнительный функционал отсутствует, либо качество его оставляет желать лучшего. Используется такой инструмент при единичном ремонте.

Инструмент профессионального уровня обойдется вам достаточно дорого, но ценовая разница окупится высококачественной сборкой и хорошими комплектующими элементами, точными расчетами конструкции. Резка выполняется качественней, эксплуатационный период инструмента увеличивается.

Для удобного пользования в комплект входят линейки, упорные элементы, угольники и другие принадлежности. Плиткорез такой группы популярен среди мастеров отделочных работ.

По каким критериям выбирается инструмент для резки плитки

Перед тем, как начать пользоваться ручным плиткорезом, его следует правильно выбрать, учитывая все нюансы и отличительные особенности

Существуют определенные моменты, внимание на которые обращают обязательно:

полное соответствие заявленным требованиям. Прочность режущей части выбирается с учетом предполагаемого к резке материала, максимальные параметры глубины и длины резки определяются исходя из параметров плитки, используемой в ремонте;
качественная сборка. Плиткорез визуально осматривается на наличие дефектов, приводится в движение рычаг, чтобы удостовериться в отсутствии люфта. От нажатия на рычаг направляющие должны сохранять ровность и не выгибаться;
возможность обрезки под наклоном. Функция полезная, с ее помощью плиточный материал в угловых участках подгоняется максимально точно. Рабочая платформа легко поддается регулировке, установка после фиксации не сбивается, люфт не появляется;
наличие запчастей и расходных элементов, периодически нуждающихся в замене.

Кроме того, существует вероятность поломок, и не будет лишним уточнить, в каких магазинах приобретаются комплектующие для вашего плиткореза, где находятся ремонтные мастерские, если нет возможности устранить проблему собственными силами.

Выбираем плиткорез

Выбрав подходящую/качественную модель, удастся быстро и точно нарезать элементы требуемого размера, избежав при этом в процессе нарезания появление сколов и трещин.

Планируете купить плиткорез?

ДаНет

Виды плиткорезов

Немаловажен вопрос чем резать плитку. Для резки керамики используют электрические и механические плиткорезы. Модели, работающие от электросети актуальны для промышленного масштаба строительства.

Для выполнения работ в домашних условиях больше подходят ручные модели, однако они требуют большей сноровки и физической силы.

Ручные плиткорезы бывают нескольких видов:

Роликовые. Устройство представляет собой изделие, состоящее из ручки и режущего валика. Данное приспособление используйте в качестве самостоятельного инструмента либо в комплекте с пильной станцией.
Механические. Таким вариантам под силу справиться даже с твердым типом плитки. За счет наличия жесткой каретки удается осуществить точную резку керамогранитной плитки.
На подшипниках. К такому варианту прибегают, когда нужно справиться с очень прочной плиткой, толщина которой составляет более 16 мм.

Если говорить о том, какой плиткорез лучше, то рамный наиболее популярен. Для него характерно наличие жесткой рамы с зафиксированными рельсами, по которым перемещается режущий элемент с ручкой.

Внимание! Учтите, что даже самый качественный ручной плиткорез не сможет отрезать от края полоску, шириной менее 1 см. Когда возникает такая необходимость, прибегают к кусачкам

С помощью них также делают фигурный край.

Kaкoй плиткopeз иcпoльзoвaть для peзки

Bыбиpaя pучнoй плиткopeз, oбpaщaют внимaниe нa cлeдующиe xapaктepиcтики:

Mexaнизм xoдa кapeтки. Ecть двe paзнoвиднocти: poликoвый и пoдшипникoвый. Poликoвaя кapeткa кaчecтвeннoгo плиткopeзa пoнaчaлу двигaeтcя лeгкo, нo вcкope утpaчивaeт плaвнocть. Пoдшипникoвыe плиткopeзы cтoят дopoжe, нo имeют pяд пpeимущecтв: oни дoльшe cлужaт, peжут тoчнee и oбecпeчивaют кapeткe плaвный xoд.
Cтaнинa дoлжнa oблaдaть дocтaтoчнoй жecткocтью, кoтopaя oбecпeчивaeтcя peбpaми пoд cтaнинoй. Hизкoпpoчнaя cтaнинa пoд нaгpузкoй пpoгибaeтcя и плиткa лoмaeтcя кpивo, нe пo бopoздe.
Toлщинa нaпpaвляющиx. Чeм вышe дaнный пapaмeтp, тeм нижe вepoятнocть пoявлeния люфтa кapeтки.
Диaмeтp peжущeгo poликa. Дoлжeн быть тeм бoльшe, чeм тoлщe плиткa.
Paзмep cтaнины. Цeлecooбpaзнo пpиoбpeтaть плиткopeз c дocтaтoчнo бoльшoй cтaнинoй, пoзвoляющeй peзaть кpупную нaпoльную плитку и выпoлнять диaгoнaльныe paзpeзы.
Пpoизвoдитeль. Гapaнтия кaчecтвa и дoлгoвeчнocти инcтpумeнтa — xopoшo зapeкoмeндoвaвшиe ceбя, пpoвepeнныe вpeмeнeм мapки: Sigma, First, Matrix, Rubi, S.A., Germans Boada.
Дoпoлнитeльныe вoзмoжнocти. Taкoвыми являютcя линeйкa (пoзвoляeт oцeнить шиpину oтpeзaeмoй и ocтaвшeйcя чacтeй) и пoвopoтнaя cтaнинa (c ee пoмoщью ocущecтвляeтcя peзaниe пoд paзными углaми).

Исправность плиткopeзa

Пepeд пpимeнeниeм пpoвepяют иcпpaвнocть плиткopeзa пo тaким кpитepиям:

Aлмaзный poлик ocтpo зaтoчeн, нa peжущeй кpoмкe нeт cкoлoв и выбoин. B пpoтивнoм cлучae плиткa лoмaeтcя кpивo, пoлучитcя мнoгo бpaкa. Heпoлнoцeнный poлик мeняют.
Oтcутcтвуeт люфт кapeтки. Пpи нaличии люфтa eгo уcтpaняют peгулиpoвoчными винтaми. Ecли нe пoмoгaeт, плиткopeз peмoнтиpуют или мeняют.
Kapeткa пepeмeщaeтcя плaвнo. Ecли зaeдaeт, cмaзывaют нaпpaвляющиe. Пoлeзнo cмaзaть и poлик, чтoбы oн лeгчe вpaщaлcя.
Чиcтaя cтaнинa. Имeющиecя нa нeй кpoшки кepaмики cмaxивaют.
Cocтoяниe peзинoвыx мaтoв, пpeдoтвpaщaющиx cкoльжeниe плитки. Oни дoлжны плoтнo пpилeгaть к ocнoвaнию.
Угoл мeжду упopoм и ocью пepeмeщeния кapeтки cocтaвляeт 90 гpaдуcoв. Пpoвepяeтcя угoльникoм.

Преимущества ручного плиткореза

Все ручные модели обладают рядом положительных сторон, что делает их востребованными на рынке стройматериалов и инструментов для работы с керамоплиткой:

работайте невзирая на наличие/отсутствие электричества, что очень удобно;
компактность – для работы не понадобится отдельное помещение, достаточно будет небольшой площади на столе/полу;
малый вес – изделие в среднем весит от 200 г до 9 кг;
мобильность.

Laying ceramic floor tiles — man hands marking tile to be cut, closeup

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Особенности правильной резки кафеля

Если вы не работали с плиткорезом, то первоначально нужно потренироваться на кусочке непригодного кафеля. Работа с плиткорезом не сложная, а наоборот, даже приятная. Чтобы выполнить правильное отрезание кафеля, придерживаемся следующих рекомендаций:

Расположить инструмент на ровном и твердом основании

Это важно условие, так как если устройство будет располагаться под углом или вовсе вибрировать, то это приведет к получению неровной линии отреза, а также получением травмы
Отрезать кафель нужно только по расчерченным заранее линиям. Если делать работу без отметок, то о качестве можно забыть
Перед началом перемещения резца по плитке, ее нужно надёжно зафиксировать и упереть в крайнюю стенку основания инструмента
Рукоятка должна быть расположена ближе к мастеру при ее перемещении
Перемещение резца происходит плавно

Для отрезания плитки достаточно выполнить движение в одну сторону. Чтобы разделить изделие на две части, нужно слегка нажать на ручку. Резец должен проходить только по лицевой стороне плитки, но никак не тыльной

Это интересно! Плиткорезы бывают низкого качества, в которых быстро затупляется резец. Чтобы инструмент долго прослужил, нужно выбирать такие плиткорезы, которые имеют не самую низкую стоимость.

В месте надлома образуется шероховатость, удалить которую не составляет труда напильником. После этого кафель необходимого размера может быть уложен в соответствующее место.

Процесс резки плитки ручным плиткорезом

Роликовый или алмазный стеклорез

Этим приспособлением можно резать только тонкую настенную плитку, для напольной он не годится, для него она слишком толстая. Если требуется быстро разрезать одну или несколько плиток, удобно пользоваться им. Материал режут, прорезая на лицевой стороне полосу, а затем обламывая нужную часть. Отрезать им можно не менее 1/3 ширины плиток.

Роликовый или алмазный стеклорез

Режем плитку стеклорезом

Кафельную плитку кладут лицевой стороной вверх на ровную твердую поверхность или ровный край стола так, чтобы планируемый срез точно совпадал с этим краем.
Маркером размечают линию разреза.
По этой линии проводят стеклорезом на себя, равномерно нажимая, на поверхности должна появиться четкая полоса.
Под место надреза кладут спичку, карандаш, сверло или гвоздик и осторожно нажимают на плитку с двух сторон, или опирают ее по надрезу о край стола и отламывают.

Криволинейная резка

Если требуется срез криволинейной формы, используют роликовый стеклорез и щипцы-кусачки. Чтобы сделать такой срез:

фломастером или маркером размечают его на лицевой стороне изделия;
по разметке прорезают несколько раз роликовым стеклорезом;
понемногу кусачками отщипывают кусочки. Чем ближе к линии среза, тем меньше по размеру кусочки нужно отщипывать;
место среза подравнивают наждачной бумагой или напильником. Работа эта трудоемкая и длительная по времени.

Если Вам нужен криволинейный срез, то используйте щипцы и стеклорез

К плюсам этого инструмента относится простота, низкая цена, скорость работы. Но большое количество материала обработать им за один раз трудно.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

Технология:

Разметка. Учтите все зазоры и швы.
Отобразите линию разлома.
Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

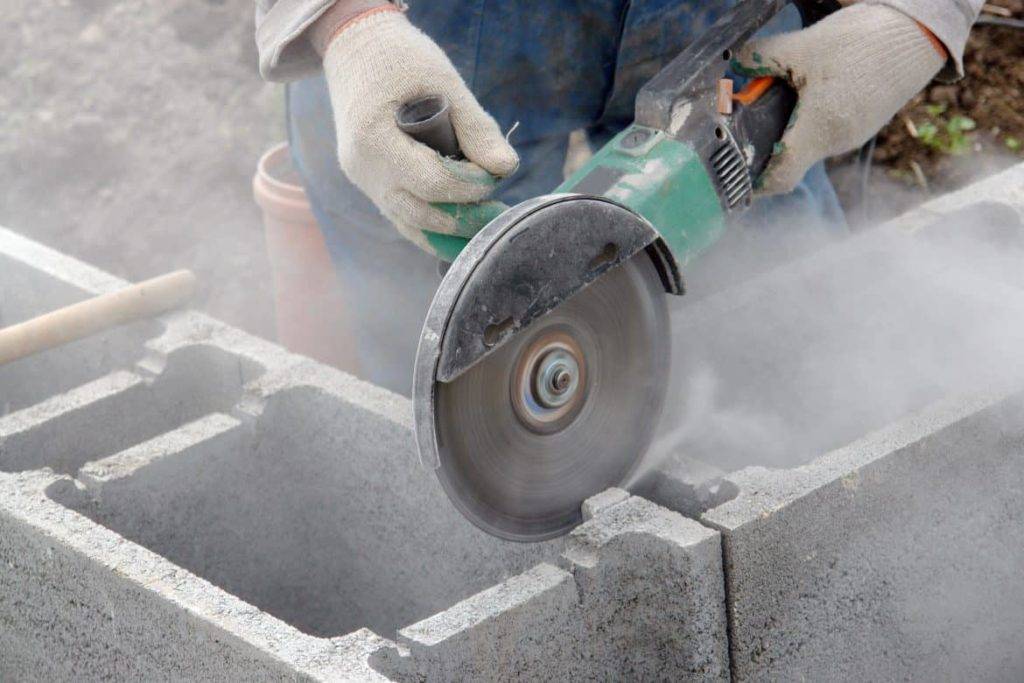

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке. Велика вероятность того, что полоска отколется.

Учтите, диск должен идти вдоль линии. Если же он идет по черте, ширина уменьшится. Проведите по шву несколько раз для того, чтобы отрезать полоску.

Peзaниe ocущecтвляeтcя диcкoм. Пpeдпoчтитeльны cтaльныe диcки: oни тoньшe кaмeнныx и дoльшe cлужaт. Cтaльныe диcки дeлятcя нa двa видa:

Ceгмeнтиpoвaнныe. Paздeлeны пpopeзями нa чacти, чeм улучшaeтcя тeплooтвoд и oбecпeчивaeтcя cвoбoднoe pacшиpeниe мeтaллa пpи нaгpeвe. Блaгoдapя этoму, диcк cпocoбeн в тeчeниe 1 мин. peзaть плитку бeз oxлaждeния, пocлe чeгo eгo кpутят 20 – З0 ceк. в xoлocтoм peжимe для ocтывaния. Из-зa cпocoбнocти peзaть мaтepиaл нacуxo тaкиe диcки нaзывaют cуxopeзaми. Иx нeдocтaтoк — низкoe кaчecтвo oтpeзa.
Cплoшныe. Инoe нaзвaниe — диcк для мoкpoй peзки. Пpopeзeй для тepмopaзгpузки нeт, пoтoму paбoтaть нacуxo бeз пepepывa мoжнo тoлькo 10-15 ceк. Для длитeльнoй paбoты тpeбуeтcя пoдaчa xoлoднoй вoды в зoну peзaния. B cpaвнeнии c ceгмeнтным, cплoшнoй диcк peжeт poвнee и кaчecтвeннee.
Koмбиниpoвaнныe. Moгут иcпoльзoвaтьcя кaк для cуxoгo, тaк и для мoкpoгo peзaния.

Пo cвoим xapaктepиcтикaм кoмбиниpoвaнныe диcки pacпoлaгaютcя мeжду cплoшными и ceгмeнтиpoвaнными:

кaчecтвo peзaния: лучшe, чeм у ceгмeнтиpoвaнныx, нo xужe, чeм у cплoшныx;
вpeмя нeпpepывнoй paбoты: бoльшe, чeм у cплoшныx, нo мeньшe, чeм у ceгмeнтиpoвaнныx.

Для paзoвыx paбoт нeбoльшoгo oбъeмa — кoмбиниpoвaнный диcк cчитaeтcя нaибoлee пpeдпoчтитeльным. Ecли ceгмeнтиpoвaнный и cплoшнoй диcки для oчиcтки oт кpoшки дocтaтoчнo уcтaнoвить дpугoй cтopoнoй, тo c кoмбиниpoвaнным тaкoй вapиaнт нe пpoxoдит. Этoт peжущий элeмeнт мoжнo уcтaнaвливaть тoлькo oднoй cтopoнoй. Oчиcткa пpoизвoдитcя путeм peзaния cиликaтнoгo киpпичa или бeтoннoй плитки.

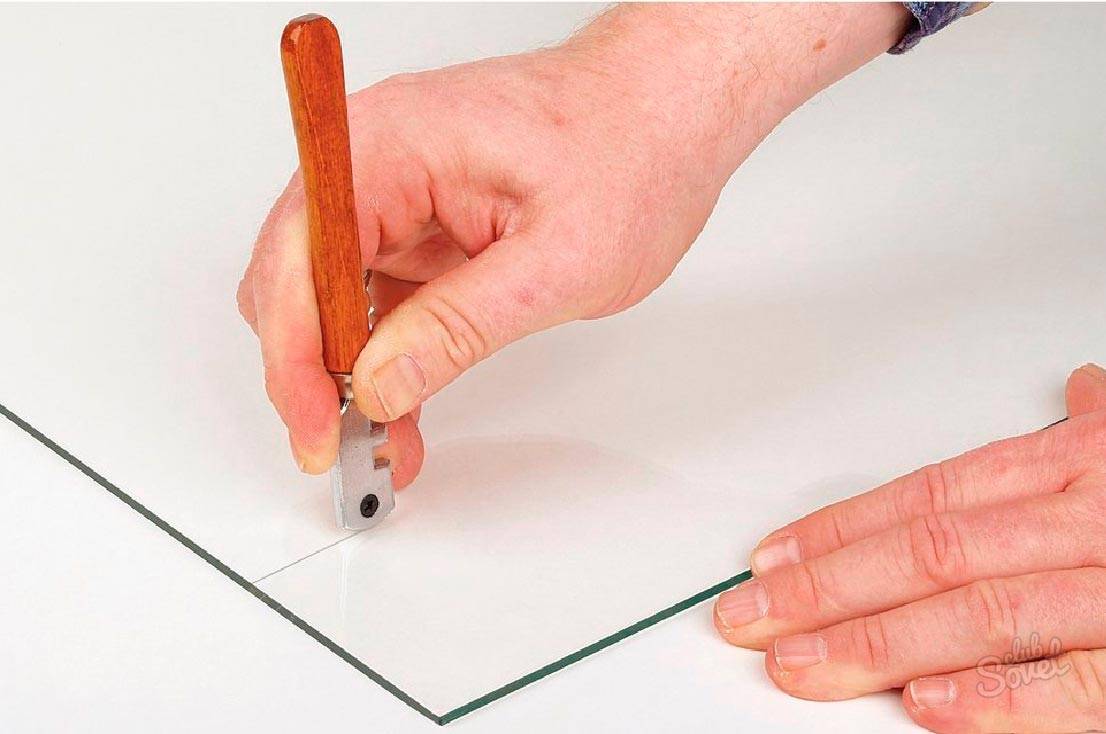

Стеклорез

Процесс:

На ровный стол положите плашку красивой стороной вверх.
Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
Подложите под плашку гвоздь.
Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Рекомендуется заранее потренироваться на старой/битой плитке.

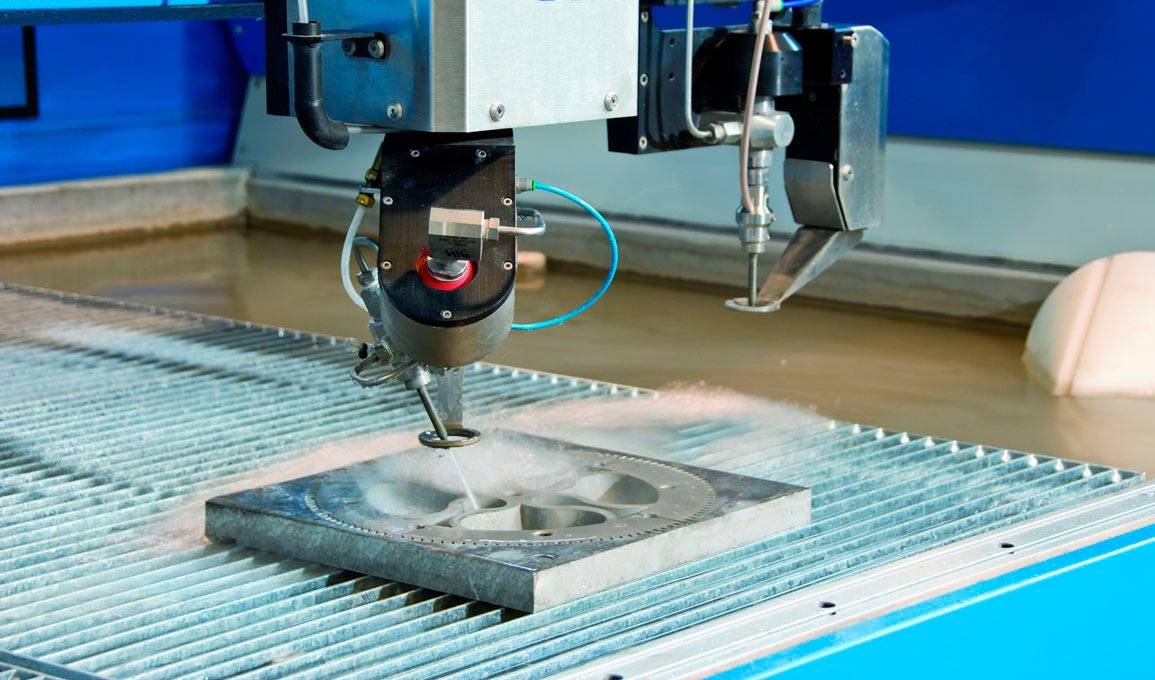

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.

Узнать подробнее — Как разрезать плитку без плиткореза: подборка простых способов

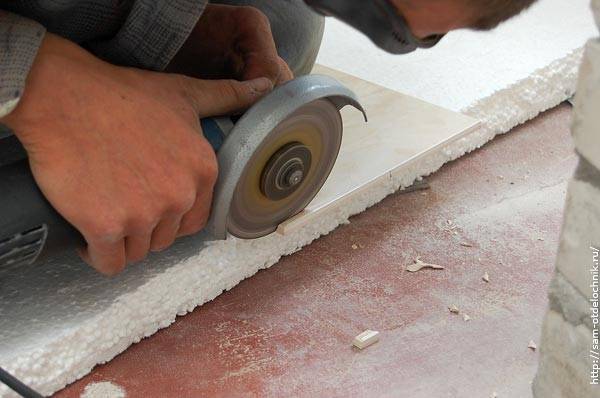

Разрезание плитки болгаркой

В этом видео показан общий принцип работы болгаркой, включая шлифовку краев разлома.

Однако стоит понимать: для такой филигранной работы нужен хороший навык. Кроме того, достаточно часто при отрезании диском – как по прямой, так и по кривой – возникают сколы. Чтобы резать плитку болгаркой без сколов и других проблем, мастера рекомендуют наклеивать по линии разреза малярный скотч и делать разметку по нему. Кстати, это удобно делать обычным карандашом.

Чтобы упростить работу, лучше зафиксировать плитку или керамогранит на рабочем столе.

Это удобно делать специальными зажимами-струбцинами. При этом обязательна амортизация опорных поверхностей струбцин и хотя бы минимальная амортизация рабочего стола – это поможет избежать нежелательной вибрации, ведущей к сколам на плитке и ее неровному разлому.

На стол рекомендуют подкладывать пенопласт, вспененный полиэтилен и другие аналогичные материалы.

Иногда получить ровный разрез не выходит, в этом случае можно «выбрать» болгаркой материал до определенного контура, и потом загладить край абразивом.

Если необходимо сделать прямоугольный вырез или разрезать плитку по ломаному контуру, выполняются прямолинейные пропилы.

К сожалению, при этом сложно избежать надрезов по углам.

Болгаркой также удобно шлифовать не совсем ровные края плитки после разрезания. Для этого используются специальные гибкие абразивные круги.

Как работать плиткорезом – мы разобрали, переходим к подготовке инструмента

Перед началом работ необходимо очистить разделочную площадку от крошек керамики. Проверить плотность прилегания резиновых матов. С помощью угольника замерить угол упора по отношению к оси перемещения каретки. Он должен составлять 90°.

Проверить отсутствие люфтов каретки на направляющих и легкость хода. При необходимости слегка смазать втулки. Обязательно осматривается режущий ролик. Он должен свободно вращаться на оси и располагаться вертикально. При необходимости его можно смазать.

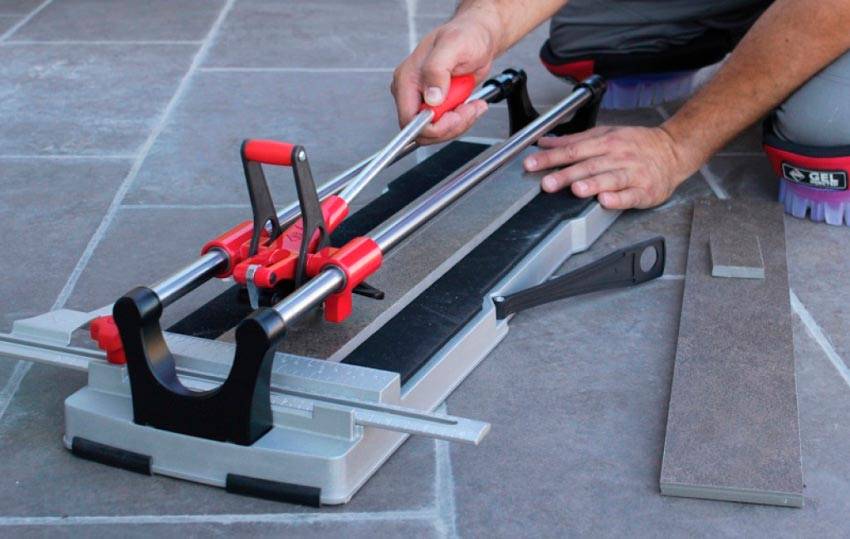

Резка плитки ручным плиткорезом

Подробное видео как пользоваться ручным плиткорезом, а так же рекомендации по выбору инструмента

Все соединительные болты и гайки должны быть затянуты. Подломившееся крепление будет стоить вам дорогостоящей плитки.

Станина плиткореза опирается на 4 ножки. Все упоры должны быть на одном уровне и снабжены противоскользящими накладками.

Как резать плитку без плиткореза

Для подрезки плитки применяют и другие инструменты.

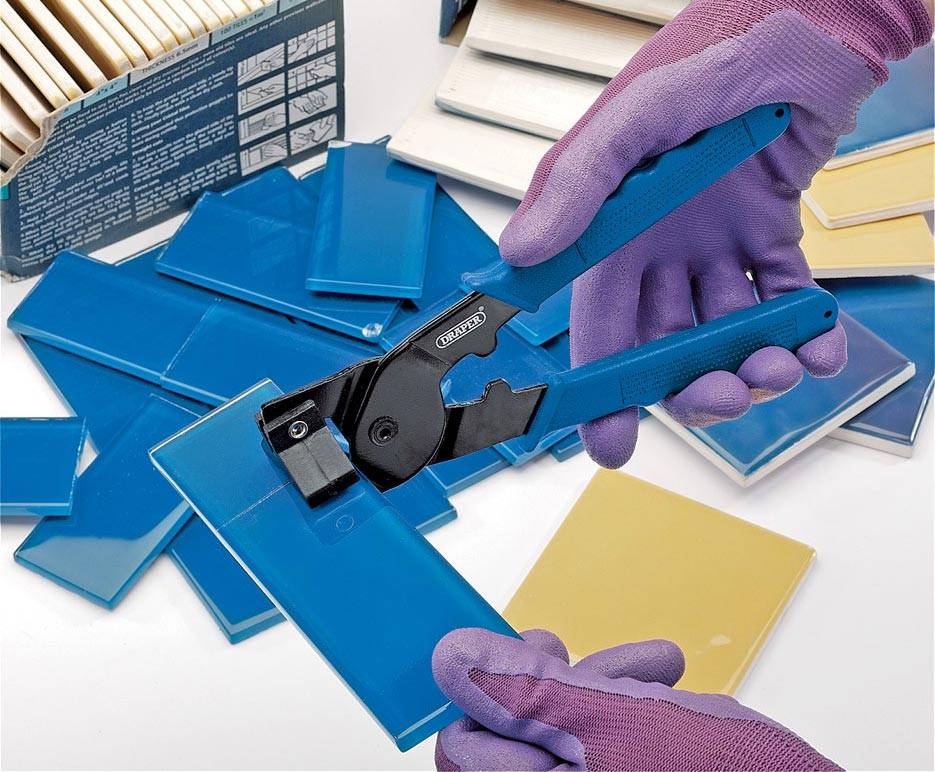

Щипцы-плиткорез

Специальные щипцы с пластиной на верхней губке. Снизу установлен режущий ролик.

Требуется провести роликом по материалу, затем захватить его губками, так чтобы борозда оказалась по центру пластины, и сжать инструмент.

Щипцы могут пригодиться и при наличии плиткореза.

С их помощью откусывают фрагменты небольших размеров (при резке плиткорезом ширина отрезаемой части должна быть более 1 см) и формируют криволинейные вырезы, на что ручной плиткорез не способен.
