Что понадобится для подключения
Для подключения однофазного стабилизатора электроэнергии вам понадобится:
- Однофазный стабилизатор.
- Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
- 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
- Разноцветный провод типа ПУГВ.
У данного выключателя будем использовать три состояния:
- Подключено через стабилизатор;
- Байпас, т.е. без стабилизатора — грязное питание;
- Выключено.
С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.
Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.
Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.
Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:
- Ресанта;
- Свэн;
- Лидер, и др.
Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.
Как рассчитать достаточную мощность стабилизатора
Стабилизаторы высокой мощности способны с лихвой покрыть все потребности дачного дома, но высокая стоимость несколько снижает их функциональную привлекательность.
Разумный и расчетливый подход к выбору экономит средства без ущерба для удобства использования, достаточно определить мощность потребителей, которые будут запитаны через стабилизатор.
Удобным способом провести вычисления будут привычные нам ручка и лист бумаги. Выписываем в столбик все имеющиеся на даче электроприборы с указанием напротив их мощности. Активную мощность можно найти в паспорте устройств, на их корпусе, или порывшись в интернете. Примерный список может выглядеть так:
Телевизор 300 Вт
Холодильник 350 Вт
Освещение 500 Вт
Утюг 500 Вт
Перфоратор 800 Вт
Болгарка 600 Вт
Глубинный насос 800 Вт
Итого 3850 Вт
Ситуацию, когда на даче одновременно работают болгарка и перфоратор, можно отнести к разряду фантастических. Так что определяем, какие приборы будут работать одновременно. Для наших гипотетических расчетов, возьмем примерный список:
Телевизор 300 Вт
Холодильник 350 Вт
Освещение 500 Вт
Глубинный насос 800 Вт
Перфоратор 800 Вт
Итого 2750 Вт
Неплохо, стало чуть меньше, продолжаем считать. Выбираем из списка приборы с электродвигателем, в нашем случае это холодильник, перфоратор и глубинный насос. Суммарная мощность этих устройств 1950Вт, но мы должны учесть их пусковую мощность, которая необходима в момент включения двигателя. Соответствующую цифру можно найти в паспорте прибора, или взять среднее значение, умножив номинальную мощность на 3. Получаем пусковая мощность в 5850 Вт.
Прибавляем к этому суммарную мощность приборов без электродвигателя (телевизор, освещение, утюг): 5850+1100 = 6950 Вт
Можем приступать к расчету полной мощности приборов с электродвигателем, разделив пусковую мощность на коэффициент cosφ, взятый из паспорта прибора. Если паспорта не сохранились, значение коэффициента принимается за 0,75: 6950/0,75=9266 ВА.
Округляем до 9,3 кВА, но для эффективной работы необходимо добавить запас мощности 20-30%, покрывающий коэффициент трансформации, т.е. отклонение подаваемого напряжения от 220 В. Следовательно, нашей гипотетической даче необходим стабилизатор производительностью 9,3х1,3 = 12,09 кВА.
Популярные модели
РЕСАНТА ACH-500/1-Ц (500 Вт)
Данный стабилизатор пользуются спросом у владельцев газовых котлов. Его мощности вполне достаточно, чтобы обеспечить работу бытовых котлов популярных марок Ariston и Navien.
Стабилизатор напряжения РЕСАНТА ACH-500/1-Ц (0,5 кВт)
Технические характеристики
- Тип стабилизатора: релейный
- Активная мощность: 500 Вт
- Тип входного напряжения: однофазное (220 В)
- Входное рабочее напряжение: 140-260 В
- Точность стабилизации: 8%
- Выходное напряжение: 202-238 В
- Скорость стабилизации: 35 В/с
- Время отклика: 7 мс
- КПД: 97%
- Входная частота: 50-60 Гц
- Форма выходного сигнала: синусоида без искажений
- Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
- Размещение: напольное
- Тип охлаждения: естественное
- Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
- Выходные розетки: 1
- Класс защиты: IP20
- Влажность окружающей среды: 80% (макс.)
- Рабочая температура: 0 °C – 45 °C
- Габариты, ШхВхГ: 110х133х134 мм
- Масса: 2.5 кг
РЕСАНТА ACH-5000/1-Ц (5 кВт)
Мощности 5 кВт во многих случаях хватит для гаража или небольшой дачи.
Стабилизатор напряжения РЕСАНТА ACH-5000/1-Ц (5 кВт)
Технические характеристики
- Тип стабилизатора: релейный
- Активная мощность: 5 кВт
- Тип входного напряжения: однофазное (220 В)
- Входное рабочее напряжение: 140-260 В
- Точность стабилизации: 8%
- Выходное напряжение: 202-238 В
- Скорость стабилизации: 35 В/с
- Время отклика: 7 мс
- КПД: 97%
- Входная частота: 50-60 Гц
- Форма выходного сигнала: синусоида без искажений
- Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
- Размещение: напольное
- Тип охлаждения: естественное
- Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
- Bypass: есть
- Клеммы: есть
- Класс защиты: IP20
- Влажность окружающей среды: 80% (макс.)
- Рабочая температура: 0 °C – 45 °C
- Габариты, ШхВхГ: 220х230х340 мм
- Масса: 13 кг
RUCELF SDWII-12000-L (10 кВт)
Мощный стабилизатор напряжения для дома.
Стабилизатор напряжения RUCELF SDWII-12000-L (10 кВт)
Технические характеристики
- Тип стабилизатора: электромеханический
- Активная мощность: 10 кВт
- Полная мощность: 12 кВ·А
- Тип входного напряжения: однофазное (220 В)
- Входное рабочее напряжение: 140-260 В
- Входное предельное напряжение: 130-280 В
- Точность стабилизации: 1.5%
- Выходное напряжение: 212-228 В
- КПД: 98%
- Входная частота: 50-60 Гц
- Форма выходного сигнала: синусоида без искажений
- Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
- Размещение: настенное
- Тип охлаждения: естественное
- Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
- Задержка запуска: есть
- Bypass: есть
- Клеммы: есть
- Класс защиты: IP20
- Влажность окружающей среды: 80% (макс.)
- Рабочая температура: 0 °C – 40 °C
- Габариты, ШхВхГ: 300х450х170 мм
- Масса: 27.5 кг
- Гарантийный срок: 365 дней
Какой выбрать стабилизатор напряжения на 220В для дачи?
- Существуют различные критерии выбора стабилизаторов
- “куплю такой, как у соседа”. Преимущество данного способа – экономия времени на выбор модели, гарантия её работы при вашем сетевом напряжении.
Недостаток заключается в том, что даже самый лучший сосед по даче может ошибаться, да и работающие потребители энергии могут отличаться.
В любом случае рекомендуем погуглить отзывы желанной модели, чтобы потом не сожалеть уже после покупки. - “куплю такой, какой рекомендовал электрик”. Хороший способ, но тоже имеющий недостатки.
Дело в том, что многие электрики ошибаются ещё больше дачных соседей.
Да, они могут быть классными специалистами пятого разряда, с 30-летним опытом прокладке электрики и комплектации электрощитка.
Да, они наверняка проведут замеры входного напряжения и скажут пределы его колебания.
Но никакой электрик полностью не будет разбираться во всем ассортименте стабилизаторов напряжения.
Пишем по своему опыту. Многие электрики советуют на дачу или самую популярную и недорогую марку Ресанта или
же самую известную российскую – Штиль. Не будем очернять эти 2 марки и перечислять их недостатки. Скажем лишь, что есть много более достойных марок. - “куплю такой, какой рекомендуют на форумах”. Прекрасный способ. Особенно, если отзывы по моделям стабилизаторов оставлены реальными их владельцами.
Недостаток заключается в возможных отличиях состояния электросетей.
Допустим, кто-то купил Ресанту, она у него отработала год и он пишет какая она замечательная.
Если копнем глубже, то может оказаться, что работала она при входном напряжении не ниже 180 вольт.
А ведь если у вас напряжение на входе будет 140 вольт, то мощность упадёт в 2 раза.
И даже если стабилизатор и будет работать, то ресурс его при постоянных перегрузках упадёт. - “куплю такой, какой рекомендуют продавцы”. Чудесный способ. Особенно, если нарвётесь на честного продавца с широким выбором стабилизаторов.
Советуем не лениться и пообщаться хотя бы с тремя продавцами.
Причём вначале немного изучить матчасть, чтобы легко распознать некомпетентного впаривателя.
И дабы избежать ненужного расхода средств, сделайте замеры входного напряжения.
Особенно вечером и в выходные дни. В период, когда наибольшее потребление электроэнергии.
Прикиньте по мощности нагрузки, которая будет работать одновременно.
Решите для себя с типом – напольный или настенный.
Насколько важен дисплей и параметры, которые он отображает.
И звоните в специализированные магазины по продаже стабилизаторов напряжения.
Яндекс вам в помощь!
Типы стабилизаторов напряжения
В зависимости от принципа действия, приборы для стабилизации напряжения можно разделить на две группы:
- Электромеханические стабилизаторы;
- Электронные стабилизаторы.
К первой группе относятся релейные и сервоприводные устройства. Вторую группу представляют феррорезонансные, симисторные, тиристорные и импульсные приборы.
Релейные. Стабилизатор релейного типа отличается простотой конструкции, невысокой стоимостью и отсутствию помех. Основу его составляет автотрансформатор с секционированной обмоткой и плата управления. При изменении величины питающего напряжения, плата управления выдаёт команду соответствующему реле. Происходит подключение секции обмотки трансформатора на увеличение или уменьшение выходного напряжения. Скорость срабатывания равна 0,05-0,15 сек, что вполне достаточно для большинства бытовых приборов.
Точность стабилизации релейных устройств находится в пределах 5-8%. Данный факт означает, что разбег напряжения на выходе может варьироваться в пределах 203-237В. Если данный показатель критичен, например, в случае приобретения стабилизатора для газового котла, специалисты советуют делать выбор в пользу электронных стабилизаторов с повышенной точностью стабилизации.
Сервоприводные. Сервоприводный стабилизатор организован на автотрансформаторе, в котором изменение напряжения осуществляется не ступенчатым способом с переключением секций обмотки, а плавно, с помощью скользящего контакта. Ролик или щетка с графитовым наконечником, закреплённая на оси серводвигателя, перемещается по виткам обмотки тороидального автотрансформатора по сигналам с платы управления, которая отслеживает изменение напряжения на входе.
Прибор такого типа обеспечивает хорошую точность и плавность регулировки, но имеет низкое быстродействие. Для нормальной работы устройства диапазон скачков напряжения в сети должен варьироваться в пределах 190-250В. Наличие подвижных элементов снижает надёжность устройства. Щетки и ролики имеют свойство загрязняться и изнашиваться, а при износе часто искрят, поэтому требуют периодической замены. Кроме того, устройство шумит в процессе работы.
Электронные. В электронных стабилизаторах нет механических и движущихся частей, что обеспечивает высокую надёжность устройств.
Феррорезонансные стабилизаторы были широко распространены в 60-70 годы прошлого века. Они повсеместно использовались для питания ламповых телевизоров с трансформаторными блоками питания. Такое устройство работает на принципе магнитного резонанса. Стабилизатор данного типа отличался невысокой стоимостью и долговечностью. Серьёзными недостатками устройства можно считать сильную электромагнитную помеху, которая могла повлиять на работу других устройств и искажение формы выходного сигнала. Феррорезонансные приборы издают сильный гул, а их работа сильно зависит от частоты сети.
Симисторные или тиристорные стабилизаторы по принципу работы можно сравнить с релейными устройствами, но необходимое переключение обмоток осуществляется не контактами реле, а электронными элементами. Полупроводниковые ключи обычно выполнены на тиристорах или симисторах. Такие приборы обеспечивают хорошее быстродействие и длительный срок службы. Точность стабилизации зависит от количества ступеней, и у большинства симисторных моделей этот показатель находится в пределах 1-2,5% (небольшой разбег напряжения на выходе 214-226В), что в значительной степени превосходит показатели точности релейных устройств.
Инверторы. В настоящее время большое распространение получили электронные стабилизаторы с двойным преобразованием частоты (инверторы). Преобразование переменного тока в постоянный и снова в переменный за счёт особенностей электронной схемы, обеспечивает получение стабильного напряжения на выходе устройства. Инверторный преобразователь бесшумен, имеет компактные размеры и обладает большим КПД, который может достигать 90% и более. При этом форма выходного напряжения соответствует синусоиде, а само устройство не создаёт электромагнитных помех.
Стабилизаторы с ШИМ. Современные микроэлектронные компоненты (ШИМ-контроллеры) применяются в схемах стабилизирующих устройств с широтно-импульсной модуляцией. Такие стабилизаторы обладают почти мгновенным быстродействием, точностью и надёжностью. Их применение ограничивается большой стоимостью и низким порогом напряжения на входе (240-245 В).
Также предлагаем посмотреть очень подробное и доходчивое видео на тему выбора и подключения стабилизаторов напряжения:
Выбор места монтажа
Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:
- Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
- Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
- Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
- Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.
Лучшие недорогие стабилизаторы напряжения для дома
Лучшие однофазные стабилизаторы напряжения для дома могут стоить довольно дорого. Но существуют и бюджетные модели устройств, хотя мощность у них невелика.
Энергия АРС 1000
Недорогой прибор для частного дома можно выбрать для газовых котлов, насосных станций и бытовой техники. Устройство отличается хорошей производительностью, срабатывает моментально. Выравнивает показатели тока 140-260 В, защищает оборудование от резких скачков напряжения.
Выбрать стабилизатор Энергия для частного дома можно от 4300 рублей Плюсы
- доступная цена;
- компактные габариты;
- есть дисплей с основной информацией.
Минусы
- малая мощность;
- слишком яркий экран.
Мне нравитсяНе нравится
Powercom TCA-2000
В рейтинге бытовых стабилизаторов напряжения для дома нужно отметить устройство, рассчитанное на защиту четырех приборов. Агрегат оснащен термическим прерывателем, выполняющим функции предохранителя. Не греется при работе. Масса устройства для частного дома составляет всего 1,8 кг, его можно выбрать для монтажа на стену.
Цена Powercom TCA-2000 начинается от 2400 рублей Плюсы
- рассчитан на подключение нескольких устройств;
- есть возможность крепления на стену;
- предусмотрена светодиодная индикация.
Минусы
- громко щелкает реле;
- не самая большая мощность.
Мне нравитсяНе нравится
Союз DUH 1000 VA
Надежный релейный прибор напольного типа оснащен цифровой индикацией текущих показателей. Быстро реагирует на колебания тока, защищает технику от перегрузок. Хорошо подходит для частного дома с постоянными перепадами в электросети.
Выбрать Союз DUH 1000 можно от 3200 рублей Плюсы
- выдает равномерный ток;
- небольшая масса;
- быстрый отклик.
Минусы
- при высокой нагрузке нагревается;
- издает громкие щелчки.
Мне нравитсяНе нравится
Советы от профессионалов
Уделяйте внимание подсчету мощности, это предостережет вас от лишних трат и обеспечит эффективную работу аппарата, т.к. чем он мощнее, тем дороже.
Если планируется устанавливать устройство в доме, релейные и механические лучше не выбирать, т.к
они производят много шума.
Выбирайте те модели, которые будут ремонтоспособными в случае поломки и обеспечиваются сервисом профессионального монтажа, настройки с выездом на дом специалистов электриков для установки.
Выбирать аппарат стоит с учетом того, что паспортная мощность станет заметно меньшей, если показатель на входе ниже, чем 220В, при значительных отклонениях она может сокращаться почти вдвое.

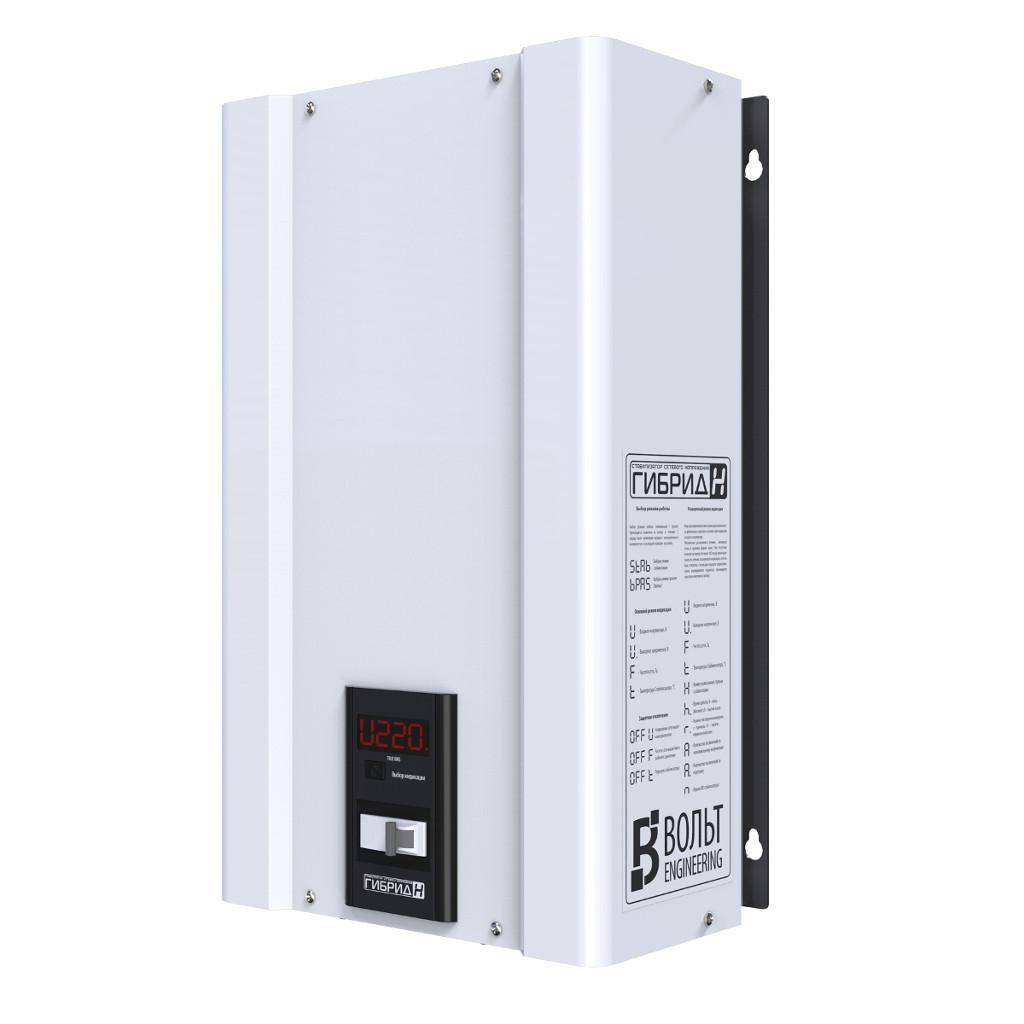

1 место — Вольт Engineering ГИБРИД Э 7-1/25A v2.0: Характеристики и цена
Вольт Engineering ГИБРИД Э 7-1/25A v2.0
Тип стабилизатора | Гибридный |
Активная мощность | 5.50 кВт |
Тип входного напряжения | однофазное (220 В) |
Точность стабилизации | 7,5 % |
Входное рабочее напряжение | 135-275 В |
Выходное напряжение | 203-237 В |
Размер и вес | 275х460х178 мм, 20 кг |
Цена | 11 989 ₽ |
Вольт Engineering ГИБРИД Э 7-1/25A v2.0
Качество работы 4.6
Уровень шума 4.2
Простота установки 4.4
Компактность 4.4
Качество сборки 4.8
The following two tabs change content below.
Максим Фомочкин
Сайт https://reytingelektroniki.ru — технологический портал, посвящённым смартфонам, бытовой технике, мобильным гаджетам. Сайт начал свое существование в 2015 году, на нём ежедневно публикуются свежие обзоры. Мы постоянно делаем упор на аналитические обзоры, сравнение с аналогами на рынке и помощь посетителям в выборе гаджетов для покупки. Материалы ресурса уникальны, пишутся специалистами в выбранной области и подлежат обязательной проверке и редактуре.
Latest posts by Максим Фомочкин
- Рейтинг эллиптических тренажеров для дома 2023: цены, отзывы, лучшие модели – 31.10.2022
- Рейтинг массажных кресел для дома 2023 года: отзывы, лучшие модели, цены – 31.10.2022
- Рейтинг беспроводных наушников цена качество 2023: топ лучших, отзывы, цены – 24.10.2022
- Рейтинг тв приставок на андроид 2023: отзывы владельцев, лучшие модели – 18.10.2022
- Рейтинг телевизоров 55 дюймов 2023 года цена качество – 17.10.2022
Теперь рассмотрим порядок и принципы подбора более подробно.
Электросети не всегда выдают нам стабильное напряжение. Особенно это проявляется за городом. Расстояния от подстанций до потребителей большие, линии перегружены, персонала не хватает. В таких условиях потребителям приходится самостоятельно решать эти проблемы с помощью стабилизаторов напряжения.
При выборе следует определиться по ряду вопросов:
Количество фаз.
Если на вашем объекте однофазная сеть 220В, и, соответственно однофазные потребители, ответ очевиден – для однофазной сети необходим однофазный стабилизатор напряжения на 220В. Если вам нужен стабилизатор на 220В для загородного дома или для дачи и вы не знаете какой лучше выбрать — на нашем сайте есть специальная подборка — стабилизаторы напряжения 220В для дома и дачи. В случае, если на объекте трехфазная сеть 380В, а также есть трехфазные потребители, то мы встаем перед выбором — один трехфазный стабилизатор (моноблок) или три однофазных стабилизатора (по одному на фазу). Трехфазный стабилизатор следит не только за напряжением в каждой фазе, но и за межфазными напряжениями, поддерживая в норме одновременно шесть величин. Поэтому трехфазный аппарат приобретаем только для трехфазного оборудования, в остальных случаях останавливаем выбор на однофазных моделях (для подключения по схеме «звезда» по одному на фазу).
Мощность.
Этот вопрос усложняется тем, что в характеристиках стабилизатора указывается полная мощность, выраженная в киловольтамперах (кВА), когда мы привыкли к киловаттам, характеризующим активную мощность. Не вдаваясь в подробности, отметим, что для большинства бытовых электроприборов коэффициент мощности (отношение активной мощности к полной) равен 0.8. Грубо говоря, предельная нагрузка для стабилизатор мощностью 1000 ВА будет 800 Вт. Исключение составляют лампы накаливания и нагревательные приборы — для них коэффициент мощности равен 1. У промышленного оборудования значение коэффициента мощности указывается в паспортных данных. Поэтому мы рекомендуем подбирать стабилизатор по мощности в кВт (лучше иметь запас по мощности, чем иметь её недостаток).
* Таким образом, 1 кВА=0,8кВт.
* Для расчета мощности в кВт используем формулу: 1кВАх0,8=0,8кВт.
* А для расчета мощности в кВА используем формулу: 1кВт/0,8=1,25кВА.
Ток.
Если вам известен ток, потребляемый вашими электроприборами, то задача упрощается. Выбирайте стабилизатор, номинальный ток которого не меньше потребляемой величины. Как быть, когда потребителей много, например, при выборе стабилизатора для всего дома или квартиры? Очень просто — смотрим номинал вводного автомата и выбираем стабилизатор напряжения, номинальный ток которого не меньше данной величины.
Стабилизатор напряжения 220в для дачи. Какой выбрать тип?
В зависимости от того, какое техническое решение было применено в устройстве, можно выделить целый ряд разнообразных регуляторов
Каждая конструкция имеет как свои плюсы, так и минусы, на которые следует обязательно обратить внимание перед покупкой
Релейные устройства
Данное устройство работает за счет специального автотрансформатора и силовых реле, которые по необходимости регулируют напряжение. Подобный стабилизатор не может обеспечить высокой точности регулировки, поэтому чаще всего его используют, если на участке используются исключительно маломощные электроприборы.
Плюсами данного решения является высокая скорость реакции прибора и его сравнительно низкая стоимость. Минусы же заключаются в малой мощности и больших погрешностях регулирования напряжения.
Релейный стабилизатор: устройство прибора
Симисторные агрегаты
Данный тип выпрямителей представляет собой электронную конструкцию, в основу которой положена схема работы релейных устройств. Благодаря тому, что в подобном приборе нет подвижных механических частей, и автотрансформатор управляется при помощи электронных ключей, уровень шума, издаваемого прибора, является минимальным. Кроме этого, скорость переключения также весьма и весьма высока. Однако, как и в случае с релейными устройствами, данный тип также не отличается высокой точностью регулировки.
Пример симисторного устройства
Сервоприводные стабилизаторы
Такой тип работает по принципу всем известного реостата. При помощи электроэнергии он меняет положение механических деталей, тем самым регулируя напряжение. Плюсами данного устройства является высокая точность и плавность регулировки выходного напряжения. Главный же минус состоит в низкой скорости реакции и ненадежных подвижных деталях. Таким образом, данный тип подходит исключительно для сетей, где отсутствуют резкие скачки напряжения.
Схема работы сервоприводного прибора
Феррорезонансные модели
Данные устройства являются наиболее надежными, и обеспечивающими наилучший уровень защиты электроприборов. Минусами же является высокая стоимость, большой вес и недопустимость работы при частых перегрузках в системе.
Устройство феррорезонансного стабилизатора
Виды стабилизаторов: однофазные и трехфазные
Отдельно следует сказать и о видах регуляторов, которые бывают однофазными и трехфазными. Выбор зависит от того, какой тип кабеля подведен к дому.
Пример однофазного выпрямителя
Если в нем два или три провода – применяется электронный стабилизатор напряжения однофазный, если четыре – то подключается трехфазный, либо же три однофазных.
Схематичный принцип работы трехфазного прибора
На видео ниже представлен стабилизатор напряжения 220в для дома на 10квт Ресанта. Данный материал поможет вам более углубленно разобраться в работе подобных устройств.
Как выбрать СН 380 В – 3 варианта
Трёхфазный стабилизатор 380В состоит из трёх однофазных аппаратов в одном корпусе.
На схеме показано, как подключается трёхфазный прибор.
Поэтому перед тем, как выбрать по мощности СН, необходимо изучить следующие варианты:
- Равномерное распределение нагрузки по фазам. Применяется один прибор, мощностью не меньше, чем у вводного автомата.
- Неравномерная нагрузка по фазам. Устанавливается три однофазных устройства. Их мощность рассчитывается отдельно, по мощности электроприборов, подключённых к каждой фазе.
- В стабилизированном напряжении нуждается небольшое количество электроприборов — компьютер, телевизор или лампы. В этом случае такие приборы подключаются к одной фазе. Для них достаточно установить однофазное устройство.
На схеме показано подключение трёх однофазных аппаратов.
Как выбрать
Выбор стабилизаторов происходит между однофазовым и трехфазовым.Для этого нужно:
- Выяснить, какие приборы и переменный ток есть в помещение. Если это однофазовое напряжение, тогда стабилизатор подойдет с одной фазой.
- Когда в доме имеются мощные электрические приборы, тут нужен стабилизатор с 3 фазами.
- Бывают ситуации, что к дому подходит 3 фазы, а надобности в этом нет. Если все электроприборы одинаковой мощности, можно на каждую фазу установить по одному выпрямителю. В случае когда требуются более мощные трехфазные выпрямители, можно установить на несколько фаз один, а остальные приборы пустить как обход трансформатору.
Также, при выборе выпрямителя, нужно учитывать его мощность для каждого электрического прибора.
Для механизмов с электродвигателями, берут определенный коэффициент, который кратный:
- Стиральная машина – от 3 до 5.
- Микроволновая печь – 2.
- Холодильник – от 5 до 10.
- Электрическая – от 7 до 10.
При таких коэффициентах, нужно останавливать свой выбор на трансформаторе с запасом мощности больше 30%. Еще это полезно для будущих приборов.
Какие параметры учитывать при выборе стабилизатора напряжения 220В?
Выбирать подобное устройство только лишь по внешнему виду, размерам, цене или по-методу «так сказал сосед» – дело неблагодарное, рискующее затянуться. Поэтому, желательно ориентироваться в параметрах стабилизаторов. Никакой занудности в виде расчета формул я вам не предлагаю
Люди, знакомые с физикой, обратят внимание на следующие данные, а при необходимости смогут и рассчитать их
- Нестабильность выходного напряжения или внутреннее сопротивление
- Нестабильность температурная
- Частота сети переменного тока
- Выходное сопротивление, равное сопротивлению переменного тока
- Коэффициент стабилизации
- Коэффициент выравнивания пульсаций
- Коэффициент мощности
- Сопротивление внутреннее
- КПД
Выбор стабилизатора напряжения для дачи обычному покупателю можно упростить
Обращать внимание нужно на следующие параметры:
- Диапазон (т.н. «вилка») входного напряжения. Чем он шире, тем универсальнее стабилизатор напряжения. Для стабилизатора в процессе работы в разные периоды времени возможно нахождение в двух основных состояниях — в рабочем или в предельном:
- рабочее состояние – состояние, когда входное напряжение находится в пределах диапазона, указанного в паспорте. В этом случае выходное напряжение может иметь погрешность ±5%;
- предельное состояние – когда устройство работает, а электроприборы-потребители нет. Стабилизатор работает в таком режиме когда входное напряжение вышло за рамки стандартного рабочего диапазона, но не дошло до порога отключения. Работоспособность устройства в этом режиме ещё поддерживается, но погрешность выходного напряжения допускается уже до ±15-20%. Потребители вновь будут включены, как только входное напряжение снова будет в рабочем диапазоне стабилизатора.
- Функция автоматического включения. Эта функция определяет поведение стабилизатора по возвращении из предельного режим. Когда входное напряжение стабилизируется, она позволяет автоматически снова подать электропитание потребителям. При отсутствии этой функции придется делать эту процедуру вручную, одновременно контролируя сетевое напряжение — не самый удобный вариант.
- Точность или погрешность выходного напряжения – во многих моделях эта величина прямо зависит от рабочего или предельного диапазона входного напряжения стабилизатора. Производители бытовой техники обычно (но не всегда) указывают допустимый диапазон напряжений питания своих изделий. Соответственно, для стабильной работы такой техники точность стабилизатора, к которому она подключена, должна быть не хуже заявленного производителем техники диапазона. Ну а в целом — чем выше точность стабилизатора, тем лучше.
- Стойкость к перегрузкам. Некоторые электроприборы имеют высокие пусковые токи, что может влиять в эти моменты времени на выходное напряжение стабилизатора. Поэтому допустимую нагрузку по пусковым токам тоже нужно учитывать.
- Контроль за работой и выходным напряжением. В случае поломки стабилизатора или перехода его в предельный режим, устройство должно надёжно самостоятельно отключить приборы потребители, чтобы предотвратить их поломку. Это базовая функция стабилизатора.
- Очень желательно, чтобы стабилизатор имел функцию защиты от короткого замыкания (КЗ) и перегрузки (стандартная функция для качественных моделей) — в этом случае должно происходить отключение его или подключенной нагрузки. Длительность отключения зависит от мощности перегрузки. При наличии функции защиты от перегрузки устройство реагирует на диапазон мощности, превышающий допустимый. Когда напряжение вернётся в норму, стабилизатор снова включается.
- В некоторых моделях можно самостоятельно задать подстройку выходного напряжения, если разным потребителям нужно подавать немного отличающееся напряжение. Не самая нужна функция, но иногда бывает полезна.
- В сети возможно периодическое появление импульсных помех. С этим поможет справиться специальный встроенный фильтр на входе и выходе стабилизатора.
- Количество фаз. Бытовые стабилизаторы напряжения бывают однофазные и трехфазные. Дачные домики по большей части имеют однофазную электропроводку. Значит, именно такое устройство и понадобится.
- Мощность. В большинстве случаев не имеет смысла покупать стабилизатор существенно более мощный, чем выделенная на дом максимально допустимая мощность. Это может быть оправдано только если вы планируете в обозримом будущем увеличить выделяемую на дом мощность и количество потребителей электроэнергии. Чтобы определить реальную потребляемую мощность, достаточно подсчитать количество электроприборов в доме, их суммарную мощность, когда они работают одновременно, и учесть дополнительный запас мощности в ~30-40%.
Выбор по точности и диапазону
Во время первоначальных ежедневных замеров напряжения, должен был быть установлен приблизительный диапазон отклонения от стандартных показателей. Он по-разному влияет на работу различных приборов, поэтому стоит выбрать стабилизатор, который будет учитывать тщательность, или точность, стабилизации, чтобы удовлетворить их потребности в питании:
- высокочувствительные аппараты показывают сбой при незначительном перепаде (например, начинают мигать лампочки, выключается микроволновка) – они требуют точности стабилизации от 3 % и меньше.
- среднестатистическим бытовым приборам хватит точности стабилизации в 5-7 %
