Труборасширитель для медных труб. Какой выбрать?

Как выбрать инструмент для развальцовки

• материал трубы;
• диаметр отверстий плашки;
• высоту выступа трубы над срезом зажима;
• расстояние между центрами соседних отверстий в основании;
• наружный диаметр труб, с которыми придется работать;
• толщину стенок трубок;
• глубину развальцовки;
• вид трубы (сварная, бесшовная и т.д.)

Для профессионального использования лучше всего купить и профессиональный инструмент.
Он, как правило, изготавливается по определенному стандарту и соответствует всем требованиям ГОСТ. В наборе непременно есть плашка с отверстиями наиболее востребованных размеров, конус отлично отрегулирован и выполнен из лучших сортов стали.
Для бытового применения к выбору инструмента нужно подойти тоже со всей серьезностью — дешевым инструментом сделать качественную подготовку трубы к соединению практически невозможно. Но таких высоких требований, как к профессиональному инструменту, нет. Достаточно плашки на 2–3 диаметра и конуса из простой полированной стали. Он стоит намного дешевле и для периодического применения вполне подходит.

Как происходит развальцовка медных трубок своими руками демонтирует видео. Из дополнительных инструментов понадобится труборез и выравниватель кромок (райбер). Выровнять трубу по диаметру для достижения контуром идеального круга необходимо — при отрезании медная труба, в силу мягкости и пластичности, часто деформируется и это отрицательно сказывается на качестве вальцовки.

Устанавливать трубку в зажим необходимо с таким расчетом, чтобы верхняя кромка выступала на 2–4 мм над срезом шаблона. Только при такой установке можно достичь максимального качества внутренней поверхности конуса.

Труборасширители, как особые вальцовочные инструменты

Расширитель труб также используется для калибровки стальных, медных, алюминиевых трубопроводных систем водоснабжения, отопления, кондиционирования, а также холодильных систем без использования фитингов. Рабочей его частью является головка цанговая с конусом-штырем расширительным, который при работе расширяет движущиеся сегменты для получения необходимого диаметра. Штырь конусный может двигаться посредством винта хода по трапециевидной резьбе, сопровождаемый трещоткой или клещевым устройством (муфтирующими клещами), или же может быть оснащен пневматическим, гидравлическим, электрическим приводом. Ручной прибор обладает небольшими размерами, прост по своей конструкции, им удобно обрабатывать изделия из стали, меди, алюминия.

Муфтирующие клещи являются одним из видов ручного расширителя, специально предназначенные, для развальцовки труб малого диаметра, что выполняется в течении одного хода. После их работы две трубы возможно надежно соединить без использования фитингов.

Конструкция труборасширителя

Он состоит из:

• Корпуса основания;
• Зажимов и фиксаторов;
• Рукояток;
• Головки под насадки;
• Механизированной системы подачи мускульных усилий.

Корпус, обычно, выполняется из стали и представляет собой одну или две трубки различного диаметра, которые скреплены посредине. На трубке закреплены удобные накладки, упрощающие хват и удержание прибора. На конце трубосрасширителя установлена головка, на которую интегрируется соответствующая насадка, в зависимости от выполняемой задачи. Вращая головку в сторону можно расширять отверстие патрубка до нужного диаметра. Стоит отметить, что самые бюджетные модели не рассчитаны на смену насадок. В этом случае понятие головка и насадка «сольются» и головка превратится в несъемную насадку. Сами же насадки могут быть разными – от сложных лепестковых механизмов до круглых колец из металла, которые лишь немного меняют свой диаметр, благодаря приложению мускульных усилий на рукоятку. Система передачи усилий может быть реализована за счет работы пружин, а может быть выполнена на электроприводе или гидравлике.

Трубогиб

Трубогиб позволяет согнуть медные трубы, не принося вреда внутренней и внешней поверхности изделий. Как известно, медь – это гибкий материал, который можно согнуть даже вручную. Однако в таком случае существует риск повреждения трубки и дальнейшего образования коррозии. Трубогиб может согнуть изделия быстро и с минимальным риском разрушения.

В зависимости от способа приведения в действие различают трубогибы:

• Ручные;
• Электрические.

Ручной трубогиб для медных труб

Также существуют различные модели инструмента, что отличаются по амплитуде, с которой они способны согнуть трубы. По данному параметру выделяют:

• Инструмент с максимальной амплитудой 90 градусов;
• Инструмент с максимальной амплитудой 180 градусов.

Также изгиб можно выполнять с помощью пружины для гибки медных труб. Пружинный метод позволяет выполнять изгиб практически в любом направлении, однако требует предварительного разогрева изделий.

Перед тем, как согнуть трубы большого диаметра, их необходимо разогреть газовой горелкой.

Пружины для гибки медных труб

Особенности и советы

Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр

Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках. Это важно для всех металлов, в том числе для меди, пластичной и податливой.

Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.

Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.

Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.

Вместо эпилога

Проведенным анализом современного рынка установлено, что на нем более всего преобладают модели, произведенные в азиатских странах. Тем не менее, можно отметить следующую тенденцию, свидетельствующую о том, что если приспособление не находится в бюджетном сегменте, но произведено в Азии, то его качеству вполне возможно доверять. В то же время, российские образцы не пользуются большой популярностью у отечественного покупателя в силу их малой функциональности. Однако, качество они способны поддерживать на уровне. Касательно западных производителей – в их образцах хорошо все – и качество, и функционал, и эргономика. Вот только цена на них чрезвычайно завышена. Отсюда можно сделать вывод, что лучшим выбором могут стать образцы из среднего ценового сегмента, произведенные на Дальнем Востоке. В то же время, для большего удобства следует приобретать приспособления, матрицы которых способны работать сразу в двух системах счисления – и метрической и в дюймовой.

Почему водопровод из меди?

Большой выбор материалов для устройства системы водообеспечения, теплоснабжения или кондиционирования, дает возможность выбора: пластик, металлопластик, сталь, медь. Практикующие сантехники уверены, что лучший выбор – медные трубы, которые по своим свойствам превосходят другие материалы:

• эксплуатация медных трубопроводов с разными температурными режимами, от низких, до высоких;
• стойкость к механическим нагрузкам;
• инертность к агрессивным средам;
• долговечность;
• стойкость к окислительным процессам;
• совместимость с дизайном интерьера.

Данные эксплуатационные характеристики – востребованность материала при устройстве инженерных систем для квартир, домов, коттеджей и офисов.

Ну что ж – приступим!

Работая с трубами из меди, прежде всего, сталкиваемся с необходимостью их соединить. Чтобы это сделать есть специальное оборудование – стальная муфта, уголок, тройник, они могут быть различными по размеру, функциональным особенностям. Некоторые соединения удобнее соединить приспособлением под названием труборасширитель. Используя этот метод, нужно расширить одну трубу. Отверстие должно быть подходящего размера, вторая труба должна плотно в нее войти, не должно быть свободного места. Нужно рассчитывать на то, что процесс спаивания должен происходить без проблем. Когда труба скручивается в системе кондиционирования, то есть в бухте, то согнуть ее не составит труда. Обычно они представлены уже прожженными трубами, поэтому перед началом расширения не придется, слишком долго разогревать ее с помощью горелки, по крайней мере, не до красноты. Не прожженными трубами считаются те, которые поставляются в отрезках (5 м). Этот материал расширять нельзя, от этого он взрывается. Поэтому нужно хорошенько разогреть трубу газовой грелкой, а потом пробовать сгибать в выбранном месте. Чтобы облегчить задачу, эту часть обжигаем на 40 сантиметров в длину. Потому можно создать сгиб на любой угол, который вам требуется.

Особенности и советы

Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр

Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках. Это важно для всех металлов, в том числе для меди, пластичной и податливой.

Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.

Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.

Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.

Особенности устройства трубопроводов из меди

Медные трубопроводы в устройстве не вызывают особенных проблем. Но есть определенные нюансы, заключающиеся в отходе от стандартных методов присоединения, применения пайки и специальных инструментов. Необходимо учитывать и пластичность материала, которая позволяет выгибать мастеру трубу нужной конфигурации, не пользуясь оборудованием или инструментами.

Обычная сварка для стальных труб, не годится для медных, так как у меди температура плавления ниже, чем у стали. Для пайки применяют газовую горелку с низкой температурой или мощный паяльник.

Для того чтобы получить нужный диаметр при присоединении используют труборасширитель для медной трубы.

Как работает труборасширитель

Принцип работы расширительного прибора основан на прямом воздействии на стенки трубы. Насадка вводится в отверстие трубы и выполняется расширение.

Также нужно обратить внимание на тип применения силы. Это пружины в ручных инструментах, а в гидравлических моделях нажимается ручка и подается жидкость, которая продавливает поршенек внутри прибора

Электропривод на расширителе – небольшой движок, который вырабатывает энергию для выполнения работы без усилий. Единственное, что нужно сделать пользователю – подобрать насадку и установить прибор в нужное положение и включить его. Это производительный инструмент, который может работать с трубами из меди разной толщины стенок. Электронный труборасширитель применяется только в промышленных целях. Стоит он дорого, поэтому для бытовых нужд нет смысла его покупать.

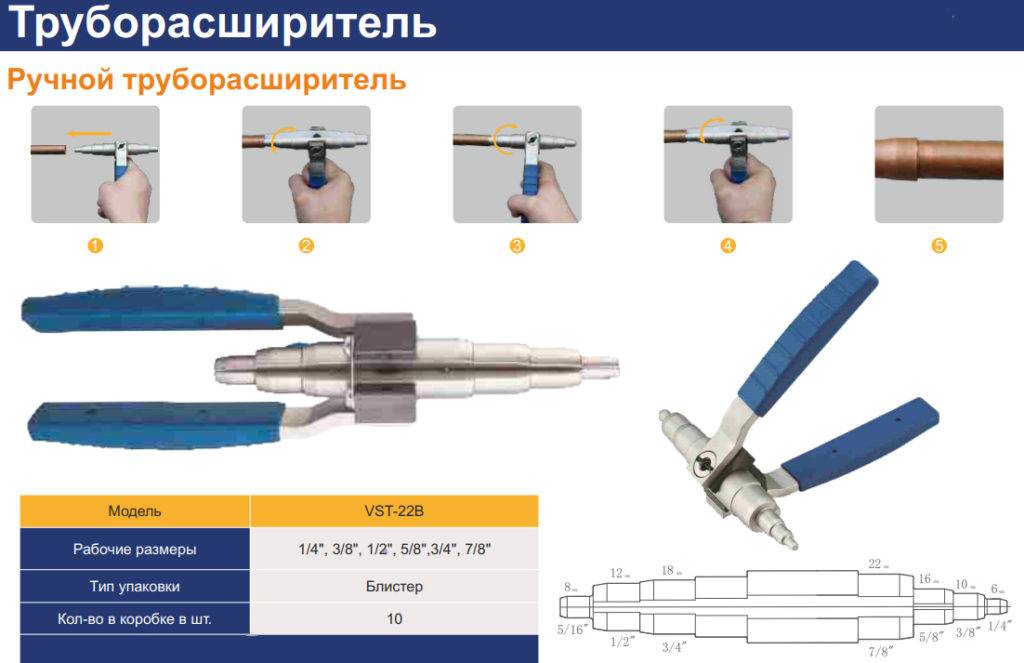

Труборасширитель (расширитель) для медной трубы – назначение и описание

Расширитель труб используется как развальцовщик – труборасширитель для медных, стальных, алюминиевых труб и их калибровки при монтаже трубопроводных систем водоснабжения, отопления, сплитсистем, в холодильных агрегатах без применения фитингов.

Рабочим элементом труборасширителя является цанговая головка с расширительным конусным штырем, который при выдвижении раздвигает подвижные сегменты до получения нужного диаметра. Конусный штырь может перемещаться ходовым винтом с трапецевидной резьбой при помощи трещетки или клещевым устройством, получившим название муфтирующие клещи, а также  механизированным электрическим, гидравлическим, пневматическим приводом, включая их разновидности.

Ручной инструмент имеет не большие габариты, прост по конструкции и им можно комфортно работать с трубами из отожженной меди, алюминия, стали. Одним из видов ручного расширителя труб являются муфтирующме клещи, задача которых развальцовка труб малого диаметра за одну операцию, после которой две трубы можно состыковать без применения фитингов.

Следует отметить, что исторически сложилось несколько названий инструмента для расширения труб. Этот вид инструмента могут называть труборасширитель, расширитель, экспандер для труб из мягкой (отожженой) меди, алюминия, стали или муфтирующие клещи. Слово муфтируюшие обозначает создание элемента муфты (фитинга) на части трубы, с целю соединения двух труб.

Отличия при работе с медью

Перед тем как разобраться с тем, что же такое этот труборасширитель для медной трубы, выделим несколько особенностей меди, отличающих ее от остальных металлов.

В первую очередь медь – это пластичный и довольно мягкий материал. Она несравнимо слабее стали и даже алюминия. При желании сантехник способен выгнуть медную трубу среднего диаметра самостоятельно, вообще без привлечения какой-либо техники или оборудования.

При этом труба не разрушится. Все благодаря пластичности меди. Сталь тоже пластична, но связи между молекулами стали немного другие, чем у меди. Медь лучше удерживает свою форму, а в случае ее изменения связи между молекулами не разрушаются.

Выгибая полость медных труб, можете быть уверены в качественном результате. Собственно, именно гибкость медных изделий и является основным фактором, повлиявшим на изобретение труборасширителя.

Второй важный момент – медь нельзя сваривать стандартным инструментом. Температура плавления меди намного ниже аналогичного показателя у стали. На сварку она реагирует плохо.

Заменой сварочному аппарату служит низкотемпературная газовая горелка или паяльник высокой мощности. Также необходим медный припой (или его заменители).

Особенности по части выбора инструмента и самого типа крепления тоже сказались на популярности труборасширителей. Именно комбинация пластичности и необходимости пайки меди и сделали труборасширитель для медных труб практически безальтернативным лидером на рынке.

Конструкционные особенности изделия

Продаются труборасширители от простых ручных образцов, применяемых в быту, до сложных электронных модулей, которые используются в промышленности.

Ручной труборасширитель состоит:

• элемент основания;
• зажимы и фиксаторы;
• рукоять;
• насадочные головки;
• элемент для передачи усилия.

Материал основания – сталь с одной или несколькими трубками, которые имеют разные диаметры и совместно скрепленные. Трубки оснащаются ручками для хвата. В верхней части инструмента находится головка, на которую надеваются насадки (насадка). Насадка вращается или выполняет расширение. В простом инструменте не предусмотрено менять насадки, а расширение делает головка.

Модификация насадок разная. Это и круглые металлические кольца, которые незначительно меняют диаметр при помощи давления на рукоять, и сложный лепестковый инструмент.

В ручных моделях труборасширителей пружины передают момент усилия. Но есть инструмент, который оснащается для передачи усилий электроприводом, гидравликой и пр.

Как работает труборасширитель

Принцип работы расширительного прибора основан на прямом воздействии на стенки трубы. Насадка вводится в отверстие трубы и выполняется расширение.

Также нужно обратить внимание на тип применения силы. Это пружины в ручных инструментах, а в гидравлических моделях нажимается ручка и подается жидкость, которая продавливает поршенек внутри прибора

Электропривод на расширителе – небольшой движок, который вырабатывает энергию для выполнения работы без усилий. Единственное, что нужно сделать пользователю – подобрать насадку и установить прибор в нужное положение и включить его. Это производительный инструмент, который может работать с трубами из меди разной толщины стенок. Электронный труборасширитель применяется только в промышленных целях. Стоит он дорого, поэтому для бытовых нужд нет смысла его покупать.

Методы вальцевания

В зависимости от температуры материала, подлежащего вальцовке, все процессы можно условно подразделить на две группы:

• Горячее – используется для обработки материалов, которые имеют высокое сопротивление к изменению формы. Как пример можно привести нагрев пластиковых труб для их вальцовки по радиусу.
• Холодное – применяется для обработки мягких материалов, например, сталь низкого качества, алюминий и медь, а также им подобные.

Оба этих метода используются как при заводской, так и при ручной обработке. Если предполагается самостоятельная работа, то лучше использовать экспандер или особый набор. В набор должны быть включены:

• Труборез;
• Шаблоны с отверстия, различными по диаметру;
• Зажимы;
• Труборасширитель (обычно конусный).

Чаще всего используют три типа воронки:

• Стандартная – буквальный вариант, встречается повсюду;
• Грибок евростандарта – визуально напоминает автомобильную покрышку, да и встречается на машинах производства стран Европы;
• На воронке имеется двойное сложение краев – такая воронка распространена в трубопроводах автомобилей американского производства.

Технология работы

Дорнование медных труб с применением труборасширителей подразделяют на две разновидности — расширение параллельных труб и расширение раструбных труб.

Параллельное расширение труб в основном используется при обработке труб теплообменников, конденсаторов пара, котлов и т. д. Расширение раструбных труб применяется для формовки эжекторов на торцах и с целью усиления растягивающего напряжения, что повышает прочность материала. Такой тип трубного расширения в основном применяется к котельным трубам.

Работает труборасширитель для медных труб так. Предварительно набирают определённое количество секций устройства и размещают их вокруг резьбового вала с клинообразными гайками. Вся сборка удерживается вместе пружиной, которая окружает каждый торец сборки. Готовая сборка вставляется в конец трубки. Затем расширитель труб затягивается, втягивая при этом клиновые гайки внутрь стальных секций. При вращении клинья втягиваются в секции одновременно с выталкиванием наружу, что приводит к расширению трубопровода.

Для повышения степени деформации медные трубки можно подогревать. Гибкость трубы увеличивается, а усилие – снижается. Перед подогревом инструмент удаляют из трубы. Для повышения эффективности процесса целесообразно использовать смазку обычным индустриальным маслом средней вязкости.

Похожие материалы:

Как выбрать труборасширитель

Как использовать инструмент, какой из видов будет лучшим в работе, его производительность и универсальность.

Рынок инструмента предлагает мастерам различные типы труборасширителей. По производительности лучшими являются пневматические труборасширители. Инструмент дорогой, но его возможности на высоте. Состоит из головки с лепестками. Сжатый воздух, поступая на нее, расширяет стенки обрабатываемой трубы до получения отверстия нужного диаметра. Предусмотрены сменные головки, дающие возможность увеличивать диаметр до требуемых размеров. Главный конструкционный элемент данного инструмента – пневмоцилиндр, обеспечивающий давление.

При небольших объемах целесообразно применять ручной труборасширитель, который похож на клещи. Ручки у него длинные и действующие как рычаги.

Заключение

Вальцовка (расширение) труб из меди – несложный процесс доступный для любого. Но как и во всяком другом деле нужны опыт и сноровка. Необходимо попрактиковаться с трубами разных диаметров, чтобы впоследствии получить герметичное и прочное соединение.

Для мастеров-сантехников, работающих в этом направлении, нужен профессиональный инструмент или набор, который позволяет проводить работать оперативно, с минимальными трудозатратами.

Для домашних работ пригодится простой расширитель, который имеет всего несколько насадок, коих будет достаточно для устройства системы водообеспечения или системы отопления.

Самостоятельная развальцовка с применением расширителя дает возможность получить нужный диаметр трубы на трубопроводе, без приобретения специальных станков или другого оборудования.

Правильная вальцовка

Благодаря использованию специальных приборов, человек сможет получить хороший результат. Трубы будут иметь гладкую поверхность, при этом ширина участков по окружности будет полностью одинаковая. Никакие бороздки и замятия не допускаются, все края должны быть аккуратными

Последнее, что важно понимать – внутренняя кромка должна быть полностью ровной

Также необходимо определить, когда следует проводить вальцовку, ведь она не является обязательным мероприятием для каждой сферы. Часто операцию производят в двух случаях:

• Если нет никакой возможности или оборудования для производства готовых или литых труб, которые будут изначально иметь необходимую форму;
• Либо, когда следует изменить размеры начального продукта для проведения точной подгонки. Изменяется не только внутренний диаметр заготовки, но и углы загиба. Такое чаще всего используется для создания водопроводных труб.

Особенности устройства трубопроводов из меди

Медные трубопроводы в устройстве не вызывают особенных проблем. Но есть определенные нюансы, заключающиеся в отходе от стандартных методов присоединения, применения пайки и специальных инструментов. Необходимо учитывать и пластичность материала, которая позволяет выгибать мастеру трубу нужной конфигурации, не пользуясь оборудованием или инструментами.

Обычная сварка для стальных труб, не годится для медных, так как у меди температура плавления ниже, чем у стали. Для пайки применяют газовую горелку с низкой температурой или мощный паяльник.

Для того чтобы получить нужный диаметр при присоединении используют труборасширитель для медной трубы.

Правильная вальцовка

Благодаря использованию специальных приборов, человек сможет получить хороший результат. Трубы будут иметь гладкую поверхность, при этом ширина участков по окружности будет полностью одинаковая. Никакие бороздки и замятия не допускаются, все края должны быть аккуратными

Последнее, что важно понимать – внутренняя кромка должна быть полностью ровной

Также необходимо определить, когда следует проводить вальцовку, ведь она не является обязательным мероприятием для каждой сферы. Часто операцию производят в двух случаях:

• Если нет никакой возможности или оборудования для производства готовых или литых труб, которые будут изначально иметь необходимую форму;
• Либо, когда следует изменить размеры начального продукта для проведения точной подгонки. Изменяется не только внутренний диаметр заготовки, но и углы загиба. Такое чаще всего используется для создания водопроводных труб.

Конструкционные особенности изделия

Продаются труборасширители от простых ручных образцов, применяемых в быту, до сложных электронных модулей, которые используются в промышленности.

Ручной труборасширитель состоит:

• элемент основания;
• зажимы и фиксаторы;
• рукоять;
• насадочные головки;
• элемент для передачи усилия.

Материал основания – сталь с одной или несколькими трубками, которые имеют разные диаметры и совместно скрепленные. Трубки оснащаются ручками для хвата. В верхней части инструмента находится головка, на которую надеваются насадки (насадка). Насадка вращается или выполняет расширение. В простом инструменте не предусмотрено менять насадки, а расширение делает головка.

Модификация насадок разная. Это и круглые металлические кольца, которые незначительно меняют диаметр при помощи давления на рукоять, и сложный лепестковый инструмент.

В ручных моделях труборасширителей пружины передают момент усилия. Но есть инструмент, который оснащается для передачи усилий электроприводом, гидравликой и пр.

Инструменты

Увеличить диаметр мягкой и эластичной медной трубы можно и вручную, просто натягивая ее на коническую болванку подходящего размера.

Однако таким кустарным способом получить раструб с правильной геометрией очень сложно. Стенки могут иметь неоднородную толщину, из-за чего более тонкие растянутся слишком сильно, а толстые не растянутся совсем. Усилие, прилагаемое человеком, также неравномерно, поэтому возможно искривление трубы во время работы и перекос болванки, вследствие чего раструб получится асимметричным и перекошенным.

Чтобы сделать разбортовку аккуратно и сформировать из кромки трубы раструб нужной формы, способный обеспечить в дальнейшем надежное соединение элементов конструкции, используют различные инструменты.

Рекомендуем ознакомиться: Как сделать короб для труб отопления своими руками?

Экспандер

Это ручной механизм, в котором развальцовка производится простым применением силы, так же как и при использовании конической болванки. Экспандер состоит из двух ручек и расширителя – раздвижного конического элемента, который вставляется в трубу. При воздействии на рычаги части расширителя расходятся в разные стороны, растягивая трубу.

Экспандер недорог и позволяет выполнить работу быстро и без особых трудозатрат. Однако получить качественный результат при помощи этого инструмента трудно. Стенки растягиваются неравномерно, более тонкие участки могут разорваться.

Конусный развальцовщик

Это небольшой набор из двух инструментов: матрицы и собственно развальцовщика.

Матрица – это тиски с несколькими цилиндрическими отверстиями, расширенными сверху до 45⁰. Размеры отверстий соответствуют стандартным диаметрам труб.

Развальцовщик состоит из:

• корпуса с направляющими,
• конусного расширителя,
• управляющего механизма,
• силового винта.

При вращении силового винта, приводящего в действие управляющий механизм, расширитель постепенно ввинчивается в кромку трубы, расширяя ее. Направляющие обеспечивают неизменность взаимного расположения трубы и расширителя, благодаря чему не возникает перекосов и получается ровный и аккуратный раструб.

Механический развальцовщик

Этот инструмент схож с предыдущим, но его рабочим органом является не конус, а набор вальцов. Вальцы не растягивают, а раскатывают стенки трубы, расширяя ее равномерно и постепенно, благодаря чему металл имеет одинаковую толщину на всей развальцованной поверхности, а раструб получается аккуратным и симметричным.

Развальцовщик с электроприводом

Такой вальцовочный аппарат в дополнение к механическому развальцовщику имеет электропривод, благодаря чему работы по расширению труб выполняются быстрее и с меньшими трудозатратами.

Зачем нужна вальцовка?

Первое и главное преимущество проведения этой операции – исключение образования разрывов. Учитывая, что человек будет использовать валик для проведения этой операции, заготовка никак не пострадает, так как постепенная деформация гораздо лучше переносится металлом.

Правильное применение инструментов приведет к тому, что человек получит стенки одинаковой толщины, поэтому никаких проблем с использование не возникнет. Даже толстые участки будут раскатываться и гарантируют человеку положительный результат.

Поверхность будет ровной и гладкой, что является дополнительным преимуществом. Единственное, что следует понимать – такого результата человек добьется только при работе со специальными инструментами. Кустарным способом получить идеальный вариант никак не получится, у человека обязательно будут присутствовать неровности, неаккуратный внешний вид и т.п.

Как применять труборасширитель

Чтобы обеспечить надежную капиллярно-щелевую пайку, должно быть соблюдено два условия:

• раструб должен быть правильной цилиндрической формы;
• зазор между спаиваемыми поверхностями должен составлять 2–4 мм для труб диаметра менее 54 мм и 3–4 мм для монтажа трубопровода большего диаметра.

При сведении рукоятей или вращении трещотки расширителя (в зависимости от модели) сегментная головка разводится, и вместе с ней расширяется конец трубы, надетой на нее. Необходимо использовать сегментную головку максимально возможного размера даже при высокой эластичности материала. В противном случае – если диаметр головки труборасширителя значительно меньше диаметра трубы – сечение расширения может оказаться не круглым, а шестиугольным, что приведет к некачественному соединению при пайке. Если после резки сечение все же получилось не идеально круглым, перед расширением необходимо применить калибратор или же воспользоваться (при наличии) участком для калибровки на сегментной головке экспандера.

Как выбрать труборасширитель

Как использовать инструмент, какой из видов будет лучшим в работе, его производительность и универсальность.

Рынок инструмента предлагает мастерам различные типы труборасширителей. По производительности лучшими являются пневматические труборасширители. Инструмент дорогой, но его возможности на высоте. Состоит из головки с лепестками. Сжатый воздух, поступая на нее, расширяет стенки обрабатываемой трубы до получения отверстия нужного диаметра. Предусмотрены сменные головки, дающие возможность увеличивать диаметр до требуемых размеров. Главный конструкционный элемент данного инструмента – пневмоцилиндр, обеспечивающий давление.

При небольших объемах целесообразно применять ручной труборасширитель, который похож на клещи. Ручки у него длинные и действующие как рычаги.

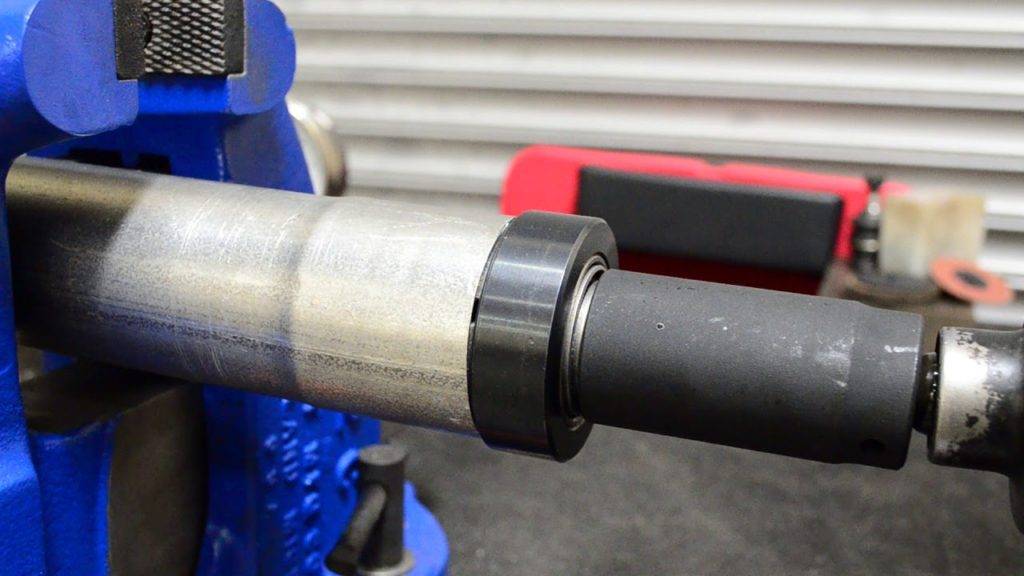

Устройство

Труборасширитель представляет собой компактный и недорогой ручной инструмент, который используется преимущественно для крепления и формования труб к листовому материалу в производственных системах теплообменников, например, котлов или конденсаторов.

Рассматриваемая оснастка включает в себя следующие элементы:

1. Ролик. Он прикладывает давление качения для облегчения пластической деформации внутренней части трубы. Ролик имеет конусообразную форму и спроектирован таким образом, что конечное сечение расширенных трубок всегда выглядит в виде сферы. Наконечник ролика имеет гладкую фаску R-образной формы. Это помогает снизить остаточные напряжения, возникающие после расширения трубки, а также предотвращает образование острых кромок внутри трубы.
2. Оправка. Используется для вращения ролика путём создания контактного трения между деталями. Оправка, как и ролик, имеет коническую форму. Ролик и оправка должны быть устойчивы к давлению и истиранию. Поэтому для их изготовления используется качественная инструментальная сталь типа Х12М или ШХ15. Сами инструменты проходят надлежащую термическую обработку, а также чистовую шлифовку.

1. Рамка. Она сохраняет положение роликов через равные промежутки времени и предотвращает их смещение при дорновании. Рамкой обеспечивается также необходимое значение угла подачи медной трубы в канавку, куда помещён ролик. В результате достигается такое взаиморасположение деталей труборасширителя, при котором оправка вращается по часовой стрелке. Это, в свою очередь, создаёт самоподвижный механизм с винтовой подачей, обеспечивающий необходимое расширение трубки.
2. Подшипниковый хомут. Он присоединяется к труборасширителю для медных труб, в результате чего уменьшается значение тянущего усилия деформирующей операции, а также предотвращаются возможные повреждения деталей. Кроме того, регулируя положение хомута (вперёд или назад), можно добиться требуемой длины трубы.

Наиболее востребованными моделями рассматриваемого инструмента считаются труборасширители VST-22, CT-100A и CT 200A, которые выпускаются торговыми марками Value и DSZH.

Труборасширитель для монтажа медных труб

Труборасширитель используется для увеличения диаметра труб перед пайкой, в том случае, когда не применяются фитинги. Труборасширитель необходим для того, чтобы создать зазор между двумя соединяемыми элементами, который впоследствии будет заполнен припоем. Как правило, расширитель создает зазор, что равен 0,04 – 0,2 мм, именно столько необходимо для равномерного распределения припоя по всему диаметру трубопровода.

Труборасширетель выполняет такие важные функции:

• Ликвидирует затраты на фитинги;
• Уменьшает потребность в использовании припоя;
• Снижает количество соединений;
• Увеличивает надежность и герметичность системы.

Труборасширитель необходимо подбирать под диаметр трубы, однако чаще всего данный инструмент является универсальным и включает несколько сменных насадок.

Труборасширитель для медных труб

Иногда, чтобы заменить расширитель, может применяться вальцовка с комплектом труборасширительных насадок. Эффект расширения в данном случае обеспечивается движениями специального рычага.

В зависимости от способа выполнения расширения, труборасширитель бывает нескольких видов. Выделяют такие разновидности:

• Расширитель гидравлический;
• Расширитель ударный;
• Набор, в который входит труборасширитель и вальцовка.

Ударный расширитель является универсальным решением и подходит для труб различных диаметров. Такой инструмент имеет доступную цену и помогает успешно справиться с задачей даже там, где другой расширитель не эффективен. Однако есть и недостаток – насадку достаточно сложно снимать с трубы после расширения.
