Установка радиаторов в деревянном доме – виды радиаторов, расчет необходимого количества, правила монтажа

Этапы установки батарей

В начале производится демонтаж старого радиатора. Если с заменой батарей, меняется и нагревательный элемент, то воду стравливаем с помощью насоса из системы до минимального уровня.

Подготовительные работы

Пакуем глушки, кран Маевского, несколько «американок». Подготовленный радиатор устанавливаем на стену с помощью крепежей. Если батарея из чугуна будет ввариваться в систему отопления, то вполне достаточно двух опор. При использовании труб из пропилена количество крепежей возрастает до трех и более.

Крепежные анкеры (указано стрелками)

  • Маленькие радиаторы (до 6-ти секций) закрепляем двумя опорами вверху и одной внизу. Крупные батареи (от 10-ти секций) монтируются на три верхних и два нижних крепежа.
  • Правильное расположение радиаторов проверяем строительным уровнем. Выделяем места соединения пластиковой трубой и металлической. Далее накручиваем все элементы (следим за герметичностью и качеством соединений) с помощью динамометрических ключей нужного калибра. К биметаллическим и алюминиевым батареям нельзя прилагать усилие больше 12-ти килограммов, поэтому нужно быть внимательным и аккуратным.

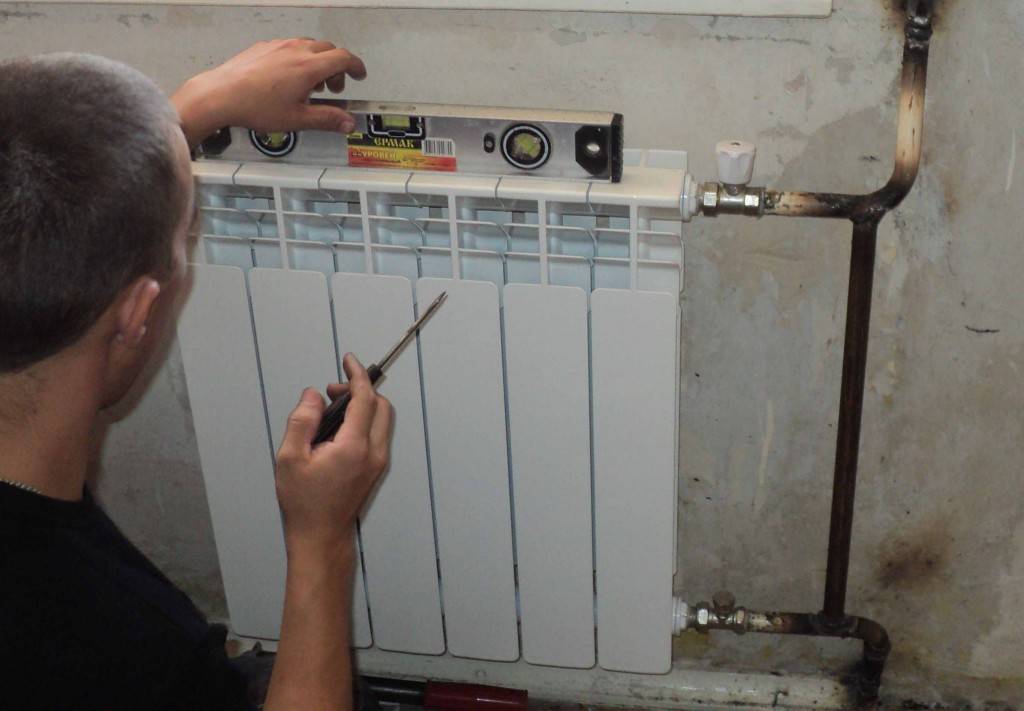

Проверка расположения строительным уровнем

Конструкция приборов

Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.

Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.

Достоинства алюминиевых приборов отопления

Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:

  • компактны, занимают мало места;
  • высокая теплоотдача;
  • легкий вес (не затрудняет транспортировку, установку и подключение приборов);
  • быстрый нагрев теплоносителем оборудования;
  • конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
  • выгодное соотношение цены и качества;
  • привлекательный внешний вид;
  • возможность подобрать на заказ радиатор любого дизайна;
  • секции покрываются порошковым напылением, которое предотвращает появление коррозии.

Недостатки

Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.

Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Монтаж чугунных батарей

Батареи из чугуна для приверженцев классических материалов и технологий, так сказать проверенных временем. Но процесс монтажа чугунного радиатора сложен и трудоемок, на это отважится не каждый

Если все же решились самостоятельно устанавливать радиатор из этого материала, то есть ряд моментов, на которые стоит обратить внимание:

Схема установки чугунных радиаторов

  1. На подготовительных работах обязательно проводится регулировка ниппелей (порядок следующий: разбор батареи, регулировка всех ниппелей, сборка). Все манипуляции проводятся с помощью специального инструмента (ключей и радиаторного верстака). В тоже время во избежание перекосов откручиваются оба ниппеля одновременно (для этой работы потребуется напарник). Резьба с разных сторон не одинакова, она направлена в противоположные стороны. Снимать секции можно после полного откручивания ниппелей.
  2. Снимаем все секции батареи алогично. После этого производим сборку в обратной последовательности с соблюдением очередности. Собранный радиатор опрессовывается (так можно найти течь).
  3. В домах из пенобетона и кирпича чугунные батареи монтируются на стены посредством на специальных опор. Если дом деревянных, то потребуются дополнительные опоры на полу.
  4. При однотрубной системе обязательно устанавливается байпас в обводку, также необходима запорная арматура и кран Маевского.
  5. При врезке в трубу отопления используют сгоны с резьбой. В деревянном доме нужно исключить использование сварки.

Подводя небольшой итог скажем, что на своем примере каждый владелец квартиры убедиться в легкости процесса установки батарей, и затевая самостоятельные работы по монтажу можно существенно сэкономить. Все что потребуется – это немного времени и сноровки, а также четкое соблюдение инструкций.

Но если по каким-то причинам есть неуверенность в собственных силах, то лучше подстраховаться и проконсультироваться с мастеров, который уже успешно проводил подобные работы. Консультация может иметь платный характер, но это все равно дешевле, чем приглашать профессионала.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

  • блока окон «Вид радиатора»;
  • десяти строк ввода данных;
  • блока окон «Тип подключения»;
  • четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения

После этого появится следующая информация:

  • Количество секций, в штуках.
  • Тепловые потери помещения, в ваттах.
  • Удельные теплопотери помещения, в Вт/м2.
  • Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

  • Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
  • Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
  • Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Порядок работ по монтажу биметаллического радиатора отопления

Возможные варианты установки биметаллической батареи:

  • Боковое однотрубное подключение – чаще всего используется в многоквартирных домах из-за экономичности, простая схема для самостоятельной установки радиатора. В этом случае теплоноситель проходит по одной трубе в батарею, отдает тепло, а затем по той же трубе уходит обратно в котел для нагрева. Данная схема не подходит для подключения нескольких батарей подряд, так как каждый последующий агрегат будет нагревать помещение в несколько раз меньше первого. При однотрубном подключении нельзя регулировать подачу тепла, нормативы прописаны уже заранее в проекте системы отопления.
  • Боковое двухтрубное подключение – теплоноситель попадает через одну трубу в радиатор, а в охлажденном состоянии уходит через другую. Несколько батарей по этой схеме подключаются параллельно друг другу. Окончательный вариант отопительной системы выглядит некрасиво из-за большого количества труб, зато каждый агрегат прогревается одинаково, и появляется возможность регулировать теплоотдачу через вентили.
  • Нижнее подключение – обычно такой вид подключения используется в частных домах, где трубопровод прокладывается по полу. Теплоотдача прибора при таком подключении снижается на 15-20%, так как, проходя через секции, под сопротивлением теплоноситель теряет свою нагревательную способность.
  • Диагональное подключение – используется для радиаторов с большим количеством секций. Это позволяет прогревать равномерно каждый элемент без потери теплоотдачи. Неудобен для однотрубных систем отопления. В этой системе теплоноситель поступает в радиатор сверху, нагревает все секции и снизу выходит по другой трубе обратно в котел.

Схема установки биметаллического радиатора отопления:Инструкция по установке биметаллического радиатора:

  1. Провести разметку расположения кронштейнов, которые будут удерживать радиатор. Разметка производится согласно нормативам расположения батареи.
  2. Зафиксировать кронштейны. Для железобетонных и кирпичных стен применяются дюбели и раствор цемента. На гипсокартонных стенах закрепление осуществляется с двух сторон.
  3. Установить биметаллический радиатор на кронштейны.
  4. Провести монтаж термостатического клапана или вентиля на верхнюю и нижнюю трубы.
  5. Установить на радиатор воздушный клапан.

Внимание! Установка биметаллического радиатора производится в заводской полиэтиленовой упаковке. Снять ее можно только после полного окончания работ по монтажу.

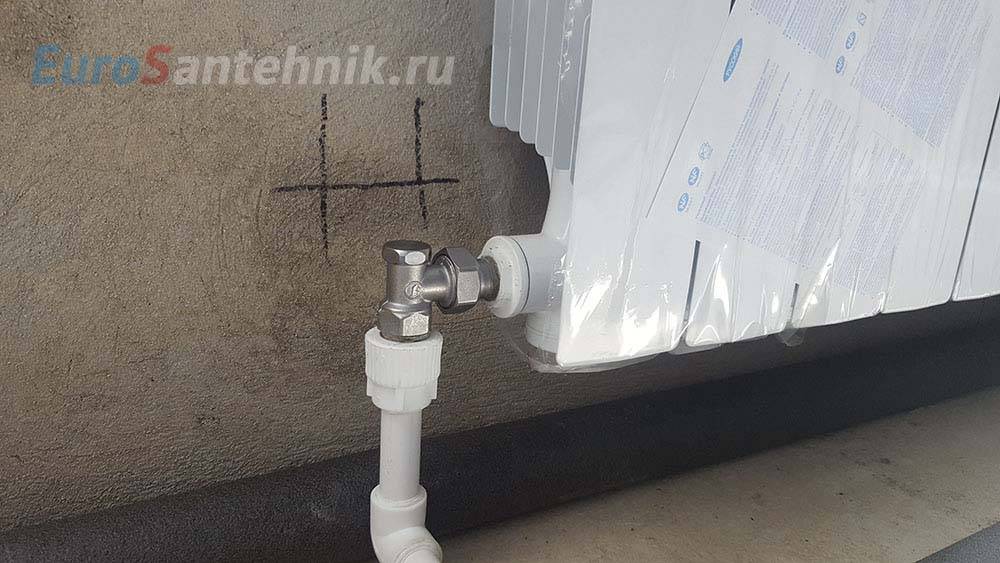

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

  1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
  2. Провести из отмеченной точки вертикальную линию вниз до пола.
  3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
  4. Провести горизонтальную линию через отмеченную точку (А).
  5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

  1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
  2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
  3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
  4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

Изделия из алюминия

Этот тип батарей изготавливается полностью из алюминия. Известно две разновидности изделий – литые и экструзионного типа. И те и другие, как правило, используются для автономного отопления, не связанного с централизованными системами. Это объясняется их неспособностью «держать» высокое давление и возможностью разрушения при контакте с некачественным теплоносителем в городских магистралях. Литые радиаторы изготавливаются по технологии литья под давлением и отличаются значительной внутренней ёмкостью и толстыми стенками. Отдельно рассмотрим батареи экструзионного типа.

Экструзионные радиаторы

Согласно технологии производства вертикальные стойки этих изделий выдавливаются на экструдере из особого алюминиевого сплава, а сам коллектор отливается на основе силумина. Готовый радиатор нельзя ни нарастить, ни уменьшить количество секций. В этом и состоит один из недостатков алюминиевых изделий.

К плюсам этой разновидности относят:

  1. Лёгкость и простоту монтажа, исключающую необходимость использования «мощных» креплений (кронштейнов).
  2. Повышенный уровень теплоотдачи, не уступающий по величине стальным.
  3. Высокую скорость нагрева помещений и экономичность.
  4. Возможность регулировки рабочей температуры.

Они отличаются хорошо продуманным дизайном и имеют современный и привлекательный вид. Несмотря на множество несомненных достоинств, эти изделия имеют и существенные недостатки. Среди них особо выделяются следующие:

  • срок службы у алюминиевых радиаторов составляет всего 15 лет или чуть более;
  • из-за своей активности алюминий разрушается от коррозии при воздействии теплоносителя с повышенной кислотностью;
  • высокий уровень газообразования в радиаторах этого типа вынуждает устанавливать в них специальные отводчики.

Пониженная конвекция и возможность протечек между отдельными секциями также не добавляют им плюсов. Кроме того, этим изделиям противопоказаны резкие скачки давления в системе и гидравлические удары.

Правила обвязки радиаторов

  1. Система разводки. Она бывает однотрубной и двухтрубной.
  • Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
  • Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.
  1. Тип подключения. Их всего три: боковой, нижний и по диагонали.

Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.

Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.

Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.

Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.

Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.

При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.

Основные этапы замены радиаторов:

  1. Демонтаж
  2. Установка кронштейнов
  3. Сборка радиатора из секций и его крепление
  4. Соединение с системой отопления
  5. Проверка давлением, чтобы выявить возможную течь или разгерметизацию.

Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.

Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.

Виды батарей отопления

Эффективность обогрева помещения будет зависеть не только от того, на каком расстоянии от пола вешать батарею или радиатор отопления, но и от схемы их подключения, материала и устройства самих отопительных приборов. Сегодня на рынке представлены следующие модели:

  1. Чугунные батареи. Взрослое поколение наверняка их знает не понаслышке. Во время Советского Союза в системах отопления использовали только эти модели. Сегодня они имеют более презентабельный внешний вид. Их характеризует высокий уровень теплоемкости, длительная отдача тепла, отсутствие последствий при гидравлических ударах, также у них повышенный срок эксплуатации.
  2. Стальные радиаторы. Имеют невысокие показатели теплоотдачи – нагрев происходит быстро, но не менее быстро они и остывают. Сварная конструкция чувствительна к гидравлическим ударам. Нет возможности самостоятельно добавлять секции. Вместе с тем вес изделия и простота монтажа привлекают многих домовладельцев. Особым спросом пользуются товары немецкой торговой марки «Kermi».
  3. Алюминиевые радиаторы. Характеризуются малым весом, красивой формой, повышенной тепловой отдачей. На рынке представлены в двух исполнениях, где в первом конструкция состоит из одного моноблока, с объемом, обеспечивающим разные мощности, во втором – наборная секционная.
  4. Биметаллические батареи. Новаторская конструкция размещения обогревательных коллекторов позволила достичь уровня теплоотдачи алюминиевых моделей, а также прочности и надежности чугунных собратьев.

Минимальные зазоры

Приобретаемые радиаторы должны отвечать нормам ГОСТа. Проверяют соответствие путем ознакомления с документами на товар в магазине. Их отсутствие может служить поводом для отказа от покупки изделия в этой торговой точке.

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать установку радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.

Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Комплектующие

Комплектующие, применяемые в обвязке разных моделей радиаторов, в целом, очень схожи. Небольшие отличия наблюдаются в их размерах и исполнениях. Для чугунных изделий, в частности, нужны крупные по размеру заглушки, а стравливающий воздух кран совсем не применяется (его заменяет отводчик-автомат, монтируемый в верхней части).

Стальные панели монтируются особым образом – для их навешивания нужны кронштейны, входящие в комплект поставки. Для этих целей на задней стенке предусмотрены специальные крепёжные дужки.

Воздухоотводчики

Краны Маевского монтируются на одном из выходов коллектора сверху батареи. Размеры их посадочного места обычно не совпадают с диаметром коллектора. Поэтому такие вентили, как правило, поставляются в комплекте с переходниками.

Помимо этих элементов в обвязке отопительных систем применяются автоматические воздухоотводчики. Они также ставятся на коллектор радиатора, но характеризуются большими размерами и выпускаются в латунном (никелированном) корпусе.

На фото изображён один из образцов компактного автоматического отводчика.

Заглушка

Стандартные приборы с боковой подводкой имеют 4 отверстия. Два предназначены для подсоединения подающего и обратного канала (так называемой «обратки»), а на третьем монтируется кран для отвода воздуха. Незанятый вход закрывается специальной заглушкой. Она чаще всего закрашивается под цвет самой батареи и не портит её дизайн.

Запорная арматура

Для нормального функционирования батареи необходимы 2 шаровых крана (их называют «запорными»). Они монтируются на входе и выходе радиатора независимо от его типа и используются в аварийных ситуациях. С их помощью удается отключать радиатор и если нужно – снять его с целью ремонта или обновления. При таком подходе вся остальная отопительная сеть продолжает работать в штатном режиме.

Для тех же целей служат и запорные краны с функцией регулировки. Однако с их помощью дополнительно удаётся менять интенсивность циркуляции теплоносителя. Несмотря на сравнительную дороговизну, эти элементы очень важны для обвязки. Они позволяют регулировать уровень теплоотдачи и смотрятся привлекательно (в продаже имеются изделия в различных исполнениях).

Иногда на подаче носителя сразу вслед за шаровым краном ставится терморегулятор – электронное или механическое устройство, позволяющее корректировать уровень теплоотдачи отопительной батареи.

Базовые правила установки

Чаще всего радиаторы отопления размещают под окнами, так как наибольшие теплопотери концентрируются именно там. Также есть вариант размещения вдоль внешней стены дома, так как она непосредственно контактирует с холодным уличным воздухом и охлаждает помещение.

Нагретый воздух от батареи, согласно законам физики, поднимается вверх и создаёт своеобразную завесу от холодного воздуха, исходящего от стекла. Чтобы этот барьер был эффективным, размер батареи должен соответствовать не менее, чем 70% размера окна, под которым она расположена.

Если радиатор отопления был выбран слишком коротким, то по его краям могут оставаться холодные зоны и помещение также не будет комфортным по температуре.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
