Настольно-сверлильный станок 2М112

Основные преимущества

Многолетняя популярность и массовое использование в быту и промышленном производстве станка 2М112 связана с его простой и надежной конструкцией и универсальными техническими характеристиками. Это оборудование отличается:

  • высокой механической прочностью, износостойкостью и долговечностью эксплуатации;

  • длительными сроками безремонтной эксплуатации и высокой ремонтопригодностью (модули можно просто заменять по мере износа);
  • высоким качеством и износостойкостью конструктивных элементов (в основном – стальные детали);
  • способностью выдерживать серьезные температурные перепады и загрязненность воздуха;
  • выносливостью и большой продолжительностью непрерывного рабочего цикла;
  • возможностью обработки изделий и деталей из разных материалов;
  • простотой управления и настройки;
  • неприхотливостью в уходе и техническом обслуживании;
  • «вертикальной» конструкцией, небольшим весом и компактными габаритами (можно устанавливать в небольших помещениях и легко перемещать с места на место).

Следует также отметить оптимальным сочетанием качества, производительности и стоимости, которое важно при выборе сверлильного станка. Европейское оборудование того же класса, обычно, дороже, а китайское уступает по качеству, надежности и производительности

2 Основные составные части настольного станка

Как было сказано, интересующее нас оборудование имеет достаточно простую конструкцию, состоящую из следующих узлов:

  • механизм зажима шпиндельной бабки;
  • шпиндельная бабка;
  • колонка;
  • подмоторная плита;
  • электрический привод;
  • устройство натяжения ремней;
  • кронштейн;
  • кожух;
  • устройство подъема бабки (шпиндельной).

Управление агрегата производится при помощи специальных табличек, вводного выключателя, кнопки запуска электрического двигателя и пяти рукояток:

  • натяжения ремней;
  • подачи шпинделя рукой;
  • зажима плиты;
  • передвижения по колонке шпиндельной бабки;
  • крепления бабки на колонке.

Трудности при установлении массы станка

Более-менее точно этот параметр определяется лишь в тех случаях, когда оборудование сдаётся на пункт приёмки металлолома в практически полностью комплектном состоянии, с приложением соответствующего акта. При наличии таблички с обозначением модели оборудования (даже, если масса станка на ней не приведена), ориентировочное значение требующегося параметра всегда можно уточнить по таблице, которая приводится в конце данной статьи. Из номинального значения обычно вычитают массу разрушенных и некомплектных узлов (например, для токарного станка это, чаще всего – вес шестерён коробки передач).

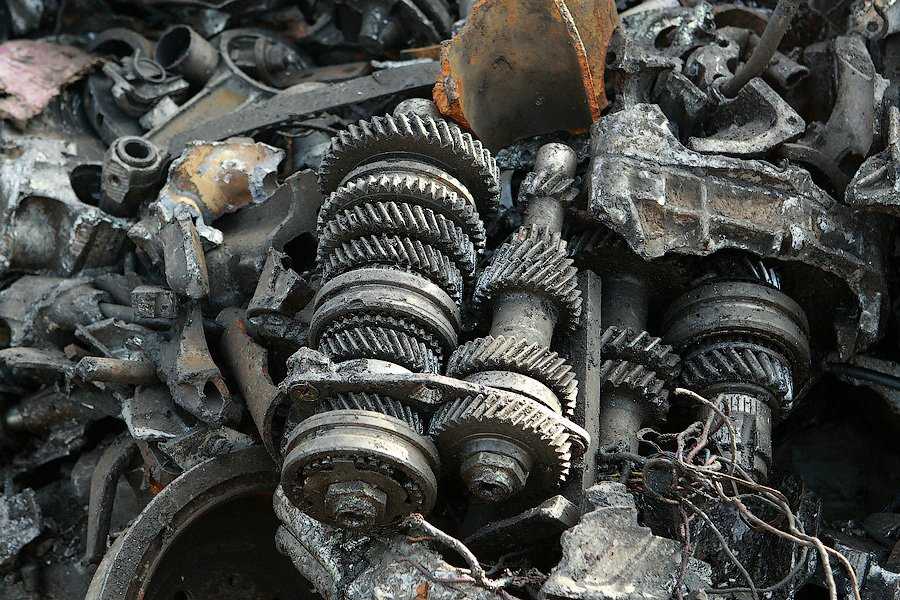

Коробка передач токарного станка 1а62

Однако в большинстве случаев оборудование поступает на пункты приёма лома чёрных металлов в разукомплектованном состоянии:

Отсутствует ряд основных узлов, причём, по закону подлости, одного из тех самых, на котором и была закреплена табличка с указанием конкретной модели оборудования;

Оборудование вообще сдаётся в виде отдельных узлов: станины, суппорта и т.д.;

Станки сдаются без актирования, т.е., без указания модели и типоразмера;

В основной массе лома преобладают не узлы, а их части и фрагменты, по которым весьма трудно определить, какой модели станка они принадлежат;

В представляемом к приёмке стальном/чугунном ломе вообще присутствуют части явно разных видов металлорежущего оборудования (например, легко узнаваемая передняя бабка токарного станка соседствует с инструментальным столом фрезерного станка и т.д.).

Вот так выглядят станки после разделки на металлолом

Конечно, на металлоприемке обязательно будет происходить взвешивание любого лома, который пришел на базу – в таком случае узнать вес станка помогут автомобильные весы или другие, которые установлены на пункте приема.

Но как быть, если необходимо определить массу заранее, т.е. до отгрузки, а весов нет? В таких случаях оценку суммарной массы сдаваемого металла приходится определять косвенными способами. Можно воспользоваться одним из нижеприводимых расчётных методов оценки массы утилизируемого оборудования, либо отдельных его узлов.

Сверлильный станок 2СС1М: характеристики

Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.

Рассчитан агрегат на бытовое использование и работы в единичном производстве.

Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.

Токарный трехкулачковый патрон

Как опция прилагается приспособление, позволяющее вести токарную обработку.

Основные технические характеристики станка

Характеристики агрегата вполне стандартные:

№ п/пНаименование параметраЗначение
1Максимальный диаметр сверления в стали, мм6
2Максимальный размер рассверливания, мм13
3Предельное расстояние от зеркала стола до торца шпинделя, мм250
4Разметка отдаленности от основания до торца шпинделя, мм370
5Величина поворота рабочего стола, град360
6Максимальный сдвиг пиноли, мм70
7Вылет шпинделя от стойки, мм150
8Размер стола, Длина × Ширина, мм200×200
9Размер основания, Длина × Ширина, мм200×200
10Конус в шпинделеМорзе В16
11Максимальный диаметр деревянной заготовки для токарной обработки, мм70
12Число ступеней оборотов шпинделя3
13Частота вращения в соответствии с диаметром сверления, об/мин
до 5 мм1,6 тыс.
от 5 до 7,5 мм1 тыс.
от 7,5 до 13 мм600
14Габарит станка, Длина × Ширина × Высота, мм620×240×700
15Вес оборудования, кг52,5

Описание устройства

Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.

Устройство сверлильного станка

В опору плиты входит:

  • Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
  • Для фиксации стола предусмотрен механизм зажима с ручкой.
  • Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
  • Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
  • В противоположной части траверсы станка 2СС1М установлен электродвигатель.
  • Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.

Подготовка станка к работе

Специалисту необходимо знать регламент по эксплуатации агрегата:

  • За отверстия в основании станок закрепляется на верстаке или рабочем столе.
  • В шпинделе с патроном зажимается сверло необходимого диаметра.
  • Рукояткой пиноль отводится в крайнее верхнее положение.
  • Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
  • Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.

Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.

Принцип работы электрической схемы

Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.

После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.

В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.

Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.

В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.

Электродвигатель с мощностью 0,18 кВт

Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.

Рекомендации по обработке

Специалисты по работе с агрегатом советуют мастерам придерживаться нескольких правил:

  • Выбор режимов обработки производится с учетом твердости и типа материала. Заготовки высокой твердости обрабатываются на низких оборотах.
  • Крупногабаритные детали устанавливают на полу или подставке. Траверсу разворачивают в нужное положение.
  • Фрезерование пазов выполняется при закрепленной пиноли. Заготовка устанавливается вдоль упора и подается вручную.

На токарной операции в пиноль устанавливается гребенка вместо патрона. В отверстие рабочего стола закрепляется вращающийся центр. Между ними располагается обрабатываемая деталь. Обработка ведется резцами с установкой специального приспособления.

4 Тонкости монтажа и эксплуатации настольного агрегата

От правильности установки описываемого оборудования зависит эффективность и качество его функционирования. Желательно монтировать станок на металлическом либо деревянном верстаке, к которому агрегат крепится при помощи достаточно больших по диаметру болтов (обычно применяется крепеж сечением 12 миллиметров).

После установки агрегата его следует выверить уровнем. Данное приспособление ставят на плиту и замеряют величину отклонений в обеих плоскостях. Показатель отклонения на каждые 100 сантиметров не должны быть больше 0,04 миллиметров.

Обратите внимание на то, что перед монтажом на рабочем месте настольную сверлильную установку нужно почистить, а затем нанести на ее поверхность небольшой слой смазочного состава

Столь простая мера предосторожности защитит станок от коррозии

Как правило, перед первым пуском агрегата следует выполнить регулирование его шпинделя и общую наладку оборудования. При помощи клиноременной передачи регулируют частоту шпинделя. Делается это по такой схеме:

  • кожух над передачей поднимается;
  • при помощи рычага отсоединяется зажим подмоторной плиты;
  • расслабляется натяжение ремня (процедура выполняется простым поворотом рукоятки);
  • ремень переустанавливается на нужную ступень.

Затем выполняется натяжение ремня и фиксация плиты на ее прежнем месте.

Разборка описанного агрегата ввиду отсутствия сложностей в его конструкции никаких трудностей у человека, работающего за станком, не вызывает. Чаще всего разборка сверлильной установки производится при необходимости выполнения таких видов ремонта:

Транспортировка.

Для транспортирования распакованного станка используется стальная штанга Ф 6-17 мм, которая пропускается через предусмотренное в корпусе отверстие.

При захвате станка канатами за штангу необходимо следить за тем, чтобы не повредить облицовку станка. При этом шпиндельная бабка станка должна быть сдвинута в крайнее нижнее положение и надежно закреплена.

При транспортировании к месту установки и при опускании на фундамент станок не должен подвергаться сильным толчкам.

Перед установкой станок необходимо тщательно очистить от антикоррозийных покрытий, нанесенных на открытые и закрытые кожухами и щитками обработанные поверхности станка, и во избежание коррозии покрыть тонким слоем масла И-ЗОА ГОСТ20799-88.

Схема установки станка 2М112

Очистка сначала производится деревянной лопаточкой, а оставшаяся смазка с наружных поверхностей удаляется чистыми салфетками, смоченными бензином Б-70 ГОСТ511-82. При расконсервации станка соблюдать требования безопасности по ГОСТ9.014-78.

Вертикально-сверлильные станки

Предприятия «Электротехмаш» поставляют на отечественный рынок металлообрабатывающего оборудования сверлильные станки, представленые на рис. 2, технические характеристики которых приведены в табл. 1.

Настольные сверлильные станки и сверлильные станки на колонне предназначены для сверления отверстий в различных материалах диаметрами ..32 мм, в зависимости от модели. Настольные станки устанавливают на верстаке и крепят к нему болтами. Вращение шпинделя передается от электродвигателя клиноременной передачей. Конструкция рабочего стола обеспечивает возможность поворота вокруг горизонтальной оси на угол 45 влево и вправо.

Рис. 2. Сверлильные станки моделей: а — ЭТМ4116; б — ЭТМ4119; в — ЭТМ3116; г — ЭТМ3119

Таблица 1. Сверлильные станки «Электротехмаша»

ПараметрыМодели станков
ЭТМ 4116 QЭТМ4116ЭТМ 4119ЭТМ 4119М
Максимальные, мм:

диаметр сверления

16162020
высота заготовки254330356356
Размер патрона, мм3…163…163…163…16
Ход шпинделя, мм60808080
Частота вращения шпинделя, мин–1210…2580210…3340120…3000140…3600
Количество скоростей шпинделя12161616
Общая высота станка, мм8409609801630
Мощность, Вт450550650650
Напряжение220220220380
Масса станка, кг37537080

Пользуются повышенным спросом вертикально-сверлильные станки промышленной группы «АСВ-Техника» (рис. 3, табл. 2).

Таблица 2. Технические характеристики вертикально-сверлильных станков

Модель

Диаметр

сверления, мм



Расстояние

от шпинделя

до плиты, мм

Вылет

шпинделя, мм

Частота вращения

шпинделя, мин–1

Мощность

привода, кВт

Габариты

(Д Ш В), мм

Масса, кг
ЗИМ445-0162501701500…15 0000,18635x395x92080
2М11212

(патрон 16)

400200450…45000,55795x370x950120
2С12525121032090…14001,3800x500x2050450
2С13250 (М33)100030031,4…40004,01105x850x30001200
ЗИМ449 резьбонарезнойМ8240220520…7900,55760x380x66080
2С132Л50 (М33)75030031,5…40004,01080x1470x30001400

Универсальный вертикально-сверлильный станок модели 2С50 предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Имеющийся на станке преобразователь частоты предназначен для преобразования одноили трехфазного напряжения с постоянной частотой 50 Гц в трехфазное напряжение переменной частоты в диапазоне 0,2…400 Гц. Это свойство преобразователей частоты делает возможным их широкое применение для бесступенчатого регулирования скорости асинхронных электродвигателей, главного движения для вращения шпинделя, что позволяет вести обработку различных материалов с максимально выгодными режимами резания. Станок модели 2С50 позволяет выполнять операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками.

Рис. 3. Вертикально-сверлильные станки моделей: а — 2М112; б — 2С132Л

Технические характеристики станка 2С50

Диапазон сверления в стали, мм3—50 (60)**
Диапазон нарезаемой резьбыМ3—М33
Размер рабочей поверхности подъемного стола, мм500 500
Количество Т-образных пазов 3
Ширина Т-образного паза18Н12
Наибольшее расстояние от торца шпинделя до стола, мм750
Подъем стола, мм 300
Расстояние от оси шпинделя до колонны, мм300
Конус шпинделяМорзе 4 (5)* /Мorse 4 (5)*
Перемещение пиноли шпинделя, мм 250
Количество частот вращения шпинделяРегулирование бесступенчатое
Диапазон частот вращения шпинделя, мин–10…4000
Крутящий момент, не более, Н · м400
Осевое усилие на шпинделе, не более, Н15 000
Количество механических подач шпинделя9
Диапазон механических подач шпинделя, мм/об0,1; 0,14; 0,2; 0,28; 0,4;

0,56; 0,8; 1,12; 1,6

Мощность двигателя главного движения, кВт4
Установочное перемещение сверлильной головки, мм170
Наибольшая масса заготовки, кг600
Наибольшая высота заготовки, мм600
Масса станка, кг
с упаковкой1500
без упаковки1200
Габаритные размеры, мм:

с упаковкой

1350x1100x2560
без упаковки870 1110 2500

*— опция. ** — при минимальных подачах и оборотах.

Технические характеристики

Схема станка 2м112

Приобретая станок, перед его покупкой следует обязательно изучить технические характеристики.

Если вы хотите оснастить небольшой производственный цех или домашнюю мастерскую, вертикально сверлильные устройства типа 2м112, 2н112, гс2112 великолепно для этого подойдут. Это обусловлено тем, что паспорт оборудования предлагает отличные технические характеристики, недорогие запчасти, простую эксплуатацию и самостоятельный ремонт при необходимости.

https://youtube.com/watch?v=lQz7bLA6d44

Говоря про технические характеристики, вам следует знать о 2м112 следующее:

  • Подключение электродвигателя осуществляется к сети с напряжением 220 В. Это объясняет возможность применения станка в домашних условиях;
  • Бабка, которой оснащается шпиндель, монтируется в корпус из чугуна. Материал обеспечивает снижение колебаний, который возникают, когда вы проводите ремонт или производите что-либо с помощью оборудования;
  • Как указывает паспорт, размеры составляют 79,5 на 37 на 95 сантиметров;
  • Вес вертикально сверлильного агрегата — 120 кг. Это вполне немного, чтобы иметь возможность перемещать оборудование;
  • Станок не требует дополнительной фиксации, поскольку центр тяжести расположен внизу;
  • Оборудование позволяет использовать сверла с максимальным диаметром 12 мм;
  • Шпиндель и рабочий стол получили расстояние между собой в настраиваемых пределах 0-40 сантиметров;
  • Расстояние между вертикальной осью шпинделя и стойкой составляет 190 миллиметров;
  • Стол станка имеет ширину 25 сантиметров;
  • Паспорт утверждает, что гильза шпинделя имеет ход 10 см;
  • Шпиндель может вращаться со скоростью 450-4500 оборотов за минуту;
  • Количество скоростей на агрегате — 5;
  • Мощность электродвигателя составляет 550 Вт.

Нюанс станка 2м112 заключается в том, что механизма обеспечения охлаждающей жидкостью при сверлении не предусмотрено конструкцией

Это важно учитывать, если шпиндель планируется направлять к особо твердым сортам стали

Также недостатком оборудования можно назвать тот факт, что конструкцией не было предусмотрено освещение рабочего стола. Потому при оснащении домашней мастерской или цеха, обязательно подумайте о покупке дополнительных осветительных устройств или придумайте собственную систему освещения.

Устройство

Одним из важных преимуществ сверлильного станка является его простая и надежная конструкция. Она пережила несколько модернизаций, но сохранила ряд важных составных элементов.

Современный станок 2М112 – это массивная стальная колонна с рабочим столом внизу и горизонтальным кронштейном вверху. Спереди на кронштейне установлена вертикально перемещающаяся шпиндельная бабка, а сзади приводной двигатель.

Вал силового агрегата соединен со шпиндельным модулем приводным ремнем (клиноременная передача), и весь привод защищен литым металлическим кожухом. Вал мотора комплектуется шкивом с пятью ступенями установки ремня (шлицы), что позволяет регулировать скорость вращения шпинделя при работе с деталями из разных материалов.

Шпиндельная бабка – это инструментальная подвижная головка с вращающимся шпинделем (пинолью). Она снабжена механизмами фиксации на кронштейне и перемещения по кронштейну (вперед-назад), а также механизмами подачи шпинделя (вверх-вниз) и натяжения приводного ремня (регулирует расстояние между передающим и приемным шкивами), управление которыми выполняется с помощью рукоятей.

Для регулировки положения рабочего стола, который представляет собой массивную упорную плиту из инструментальной стали с Т-образными пазами, также используется механизм с рукоятью. Для точного управления движением шпиндельной бабки и глубиной сверления на инструментальной головке установлен хомут с плоской мерной насечкой.

Шпиндель смонтирован в специальной гильзе с двумя шарикоподшипниками, а его зажимное устройство (конус Морзе) регулируется поворотной головкой с фиксатором, что дает возможность быстро устанавливать и менять сверла разных размеров для сверления отверстий требуемой глубины и диаметра.

Для подсветки рабочей зоны станка на корпусе крепится электрическая лампа. Запуск электропривода выполняется кнопкой пуска, которая расположена на корпусе станочной колонны.

Кроме того, в работе со станком можно использовать дополнительное оборудование: опорную тумбу (при торцевой обработке деталей с диаметром до 120мм), крестовой стол для сверхточного сверления, сменную револьверную головку, тиски для надежного закрепления деталей на рабочем столе и узел охлаждения для выполнения длительного сверления сверхтвердых материалов.

Особенности конструкции

Конструкция станка отличается простотой. Именно в этом заключается основа надежности и долговечности инструмента. При необходимости мастер может самостоятельно провести ремонт. На современном рынке представлено большое количество деталей, которыми можно заменить испортившиеся элементы. Сверлильный станок 2м112 состоит из:

  • шпинделя;
  • гайки (отвечает за снятие патрона со шпинделя);
  • шарикового подшипника вращения;
  • гильзы;
  • валика-шестерни;
  • втулки вращения;
  • шкива;
  • регулирующей ручки.

Модель «2м» управляется при помощи рукояти подачи шпинделя, рычагов перемещения, фиксаторов и кнопок, отвечающих за привод. В комплекте присутствует электромотор. Его мощность – пятьсот пятьдесят Ватт. Механическое повреждение шпинделя станка исключено благодаря его размещению в корпусе, сделанном из чугуна. В этом же корпусе содержится шпиндельный узел и система, отвечающая за соединение шпинделя и электропривода.

Сверло в устройстве размещено вертикально. Рабочая плита, на которой происходит обработка деталей, может быть освещена при помощи специальной системы освещения. Данное обстоятельство позволяет работать со станком в условиях недостаточного или плохого освещения.

Станок настольно-сверлильный вертикальный модель 2М112

Сохрани ссылку в одной из сетей:

СТАНОК НАСТОЛЬНО-СВЕРЛИЛЬНЫЙ ВЕРТИКАЛЬНЫЙ

МОДЕЛЬ 2М112

Настольно-сверлильный вертикальный станок модели 2М112 предназначен для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круглому лимбу штурвала

Станки позволяют выполнить следующие операции:

– сверление

– зенкерование

– развертывание

Общая компоновка и особенности

Настольно-сверлильный вертикальный станок модели 2М112 состоит из следующих основных узлов : бабки шпинделя , колонки , шпинделя , привода , стола и местного освещения.

  1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные размеры

Число шпинделей ………………………………………………….1

Наибольший условный диаметр сверления, мм

в стали ……………………………………………………….12

в чугуне ……………………………………………………….16

Расстояние от нижнего конца шпинделя до плиты, мм:

наименьшее …………………………………………………35

наибольшее …………………………………………..…….450

Вылет шпинделя, мм ………………………………………….…180

Шпиндель

Наружный диаметр, мм………………………………………17, 781

Конус шпинделя…………………………………………Морзе В18:

Число скоростей шпинделя ………………………………………4

Пределы чисел оборотов шпинделя, об/мин…………….450-4500

Наибольшее перемещение шпинделя мм:

от руки…………………………………………………….100

механическое…………………………………………….. нет

Габариты и вес

Габариты (длина х ширина х высота), мм ………….730х355х820

Габариты упаковки, мм

Слево на право ………………………………………. 500

Спереди назад ……………………………………….. 800

Высота ………………………………………………. 900

Вес, кг

нетто……………………………………………………….120

брутто……………………………………………………….130

Шпиндельная бабка

Наибольшее вертикальное перемещение бабки шпинделя

(ручное), мм………………………………………………………300

Наибольший угол поворота, град. …………………………….360

Плита

Рабочая поверхность плиты, мм……………………………250×250

Наибольшее перемещение плиты(руч­ное,механическое),мм….нет

Ремни

Ремень главного привода(клиновой,типА,длина 1180шт.),мм ….1

Привод

Электродвигатель шпинделя:

число оборотов, мин………………………………………1410

мощность, кВт …………………………………………… 0,55

Входит в комплект и стоимость станка 2М112

  • Патрон сверлильный ПC-16 (3—15)ГОСТ 8522-79 – 1 шт.

  • Ремень приводной клиновой ГОСТ 1284-89 – 1шт.

  • Тех. Документация:

– Акт технического испытания станка – 1 шт.

– Руководство по эксплуатации станка с при­ложением чертежей

изнашивающихся деталей – 1шт.

Поставляется по требованию заказчика за отдельную плату к станку 2М112

  • Тиски 7200-0229 ГОСТ 16518-96

  • Светильник НКП ГОСТ

  • Пружина 2М112-21-403

  • Тумба

  1. Документ

    … машина ИБ 3129 1 Точильно-шлифовальный станок 3К634 2 Станок настольно-сверлильный вертикальный 2М112 1 Гидравлическая четырехвалковая гибочная машина … ] ТУ 2-034-225-87 Щупы. Модели 82002, 82102, 822202, 82302 [36 …

  2. Документ

    … № п/п Наименование оборудования, модель, тип Год выпуска Инвентарный номер … 200073 рабочее 100000 62 Станок вертикально-сверлильный 2Н135 1983 200087 рабочее … 730498 рабочее 300000 89 Станок настольно-сверлильный 2М112 1977 900047 рабочее 40000 …

  3. Документ

    … станок 6Т82 2 2 Вертикально- фрезерный станок 6Т12 3 3 Универсально-фрезерный станок ФСМ250/676-П 8 4 Вертикально-сверлильный станок 2С125 2 5 Настольно- сверлильный станок 2М112 3 6 Точильно-шлифовальный станок … станка. Универсальность модели …

  4. Отчет

    … 4шт. Станок заточной универсальный-1 шт. Настольно-сверлильный станок 2М112-1шт. Настольн0-сверлильный станок НС12А-1шт … тисками -25 шт Станок вертикально-сверлильный-2шт. Станок сверлильный настольный-4 шт. Станок точильный 2-х сторонний- 1шт …

  5. Документ

    … -10Р. Настольно-сверлильный станок ГС2112*. Настольно-сверлильный станок ГС2116*. Полуавтомат круглошлифовальный 3М173МВФ23. Обрабатывающий центр вертикальный фрезерный модели Extron …

Другие похожие документы..

Правила работы

Сверлилка модели 2а112 требует соблюдения ряда правил перед началом работы и при выполнении операций на ней.

Требуется предварительная проверка прочности крепления сверла. В процессе работы необходим плавный подвод сверла к обрабатываемому изделию. Передача включается до момента соприкосновения сверла с обрабатываемым изделием. Подача уменьшается в процессе выхода сверла из образовавшегося в детали отверстия.

Удаление короткой стружки, наматывающейся на сверло, производится крючком. Длинная стружка удаляется только после остановки станка. Обслуживание аппарата предусматривает:

  • замену масла в редукторе после 90 часов работы;
  • удаление с электрического двигателя угольной пыли после 90 часов работы;
  • полную очистку агрегата после каждого включения;
  • после разборки и сборки аппарата требуется его проверка на электробезопасность;
  • постоянный осмотр щеток и их замена, если высота составляет меньше 8 мм.

Электрооборудование и электрическая схема сверлильного станка 2М112

Электропитание сверлильного станка 2м112 ~380 или ~220 Вольт.

Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских — ~220 В. Местное освещение имеет безопасное напряжение ~24 В.

Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.

Техническая характеристика электропривода

  • Тип электродвигателя привода шпинделя — АИР714У3 или 4А71А4У3
  • Электродвигатель — асинхронный трехфазный, с короткозамкнутым ротором, высота оси вращения 71 мм, масса 8,4 кг
  • Мощность электродвигателя привода шпинделя — 0,55 кВт
  • Частота вращения электродвигателя привода шпинделя — 1370 об/мин

Первоначальный пуск и указание по монтажу и эксплуатации

При установке необходимо прежде всего подсоединить станок (узел охлаждения) к общей системе заземления с помощью специального болта, расположенного на плите станка (на станке бака узла охлаждения).

Ввод питающих проводов осуществляется заказчиком через отверстие, находящееся на задней части плиты станка (на кожухе пульта управления узла охлаждения).

Аппарат ОСЗР (СОЖ) подключается автономно к питающей цепи.

Станок (узел охлаждения) к питающей сети подключается с помощью переключателя Q1.

В начале необходимо произвести пробный пуск станка на холостом ходу, на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.

Защита

Электрооборудование стапка защищено от коротких замыкании и перегрузок плавкими предохранителями F1, F2, F3.

Для предотвращения самозапуска электродвигателя применена нулевая защита с использованием контактов магнитных пускателей К1 и К2.

Указания по обслуживанию электрооборудования станка

Монтаж электрооборудования произведен проводами следующих расцветок:

  • силовые цепи — черными
  • цепи управления — красными

Для обеспечения длительной и безаварийной работы станка необходимо регулярно очищать электродвигатель, пусковую и защитную аппаратуру от пыли, а контакты — от нагара; соединения приводов с аппаратурой по мере необходимости подтягивать.

Электрическая схема сверлильного станка 2м112 на 380В

Перечень элементов к электрической схеме

  • Q1 — Переключатель ПКУ3-154И-2037У3 ТУ 16-526.047-74
  • S1 — Выключатель КЕ201У3 исп. 5 красный «П» ТУ 16-642.015-84
  • S2, S3 — Выключатель КЕ181У3 исп. 2 черный «П» ТУ 16-642.015-84
  • Е1 — Светильник НКП03-60-0.04УХ4 ТУ 16.876.184-86. Лампа М 024-40 ГОСТ 1182-77
  • Ml — Двигатель АИР 71 А4У3, 380 В, 50 Гц ТУ 16-525.564-84 или 4А71А4У3 ГОСТ 19523-81
  • F1, F2, F3 — Предохранитель ПРС-6У3-П с плавкой вставкой ПВД1-6У3 ТУ 16-522.112-74
  • К1, К2 — Пускатель ПМЕ-041У4 (380 В, 50 Гц) ОСТ 16.0.536.001-72
  • Т, Q2, F4 — Аппарат ОСЗР-0,04-83УХЛ3 ТУ 16-6/1 041-84 (СОЖ)

Допускается замена комплектующих без ухудшения качества станка.

Электрическая схема сверлильного станка 2м112 на 220В

Пульт управления сверлильного станка 2м112

Монтаж электросхемы сверлильного станка 2м112

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель — Кировский станкостроительный завод.

  • Максимальный диаметр сверления: Ø 12 мм
  • Наибольшая глубина сверления: 100 мм
  • Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
  • Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
  • Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
  • Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
  • Мощность электродвигателя: 0,55 кВт
  • Масса станка: 120 кг

Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

  1. B7 — конус Морзе КМ0, D = 7,067 мм;
  2. B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
  5. B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
  6. B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 — конус Морзе КМ3, D = 23,825 мм;
  8. B32 — конус Морзе КМ4, D = 31,267 мм;
  9. B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

  • сверление
  • зенкерование
  • развертывание
  • рассверливание
  • нарезание резьб

Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:

  • Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
  • Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
  • Револьверная головка
  • Узел охлаждения — незаменим при длительном сверлении

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
