Виброрейка для укладки бетона. Параметры выбора

Самостоятельное изготовление

Заводские модели виброреек, как правило, имеют высокую стоимость, что ограничивает интерес к ним среди покупателей. Если планируется строительство только одного частного дома или дачи, тратиться на приобретение виброрейки бессмысленно, тем более, что ее конструкция достаточно проста. Большинство пользователей предпочитает изготавливать подобные приспособления самостоятельно, что значительно дешевле и не отнимет много времени.

Инструменты и материалы

Основным элементом приспособления является двигатель. Для самостоятельной сборки лучше использовать электродвигатель, который проще найти и не надо обслуживать или заправлять. Частота вращения вала не должна быть слишком большой, достаточно 1500 об/мин. Для создания эксцентрика понадобится шкив, от которого придется отрезать небольшой сегмент для образования дисбаланса.

Кроме этого, понадобятся:

• отрезки трубы (можно заменить арматурой) для изготовления рукоятки;
• отрезок швеллера длиной 1,5-2,5 м (длина определяется самостоятельно, исходя из условий предстоящей работы);
• пара отрезков уголка 40 мм для установки двигателя.

Из инструментов надо приготовить:

• болгарка с отрезным кругом;
• сварочный аппарат;
• электродрель или (лучше) сверлильный станок;
• кабель для подключения электродвигателя;
• измерительные инструменты — линейка, рулетка, угольник;
• пассатижи, молоток, отвертка.

Мнение эксперта

Куликов Владимир Сергеевич

Выбор инструментов обусловлен возможностями и наличием навыков у мастера. Могут понадобиться и другие приспособления, если она есть в наличии.

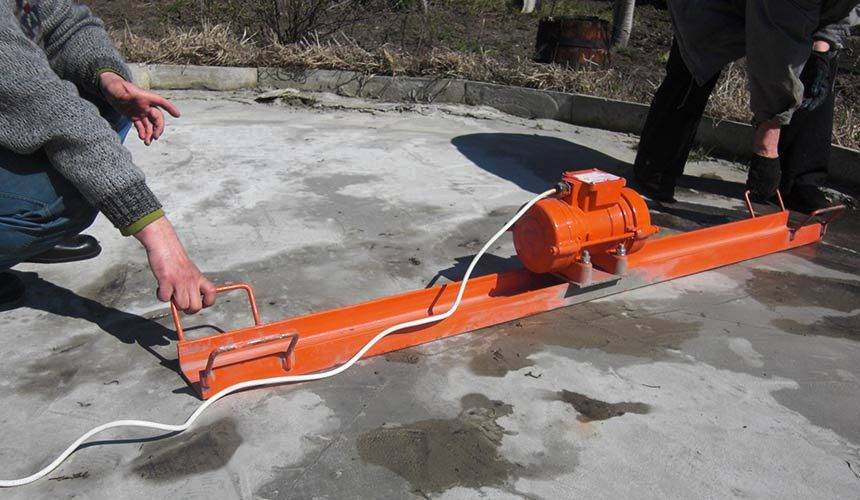

Сборка

В первую очередь, надо проделать отверстия в уголках для крепления электродвигателя. Оба куска укладываются рядом и размечаются так, чтобы двигатель оказался ровно посередине уголков. После этого делают отверстия и присоединяют к ним двигатель, проверяя точность и правильность установки.

Следующим шагом станет соединение уголков со швеллером. Их приваривают так, чтобы крепления двигателя не оказались закрыты.

Рукоятку сгибают и приваривают к швеллеру. Ее форма должна быть удобна для человека, работающего с виброрейкой. На рабочую часть рукоятки надевают шланг из мягкой резины, чтобы смягчить вибрацию.

После этого устанавливают двигатель и подключают к нему кабель. Кнопку запуска и остановки выводят на рукоятку, чтобы имелась возможность быстро выключить устройство. На этом сборка устройства завершена, можно пробовать его в работе.

Работа на самодельных виброрейках требует навыка, но он быстро появляется даже у неподготовленных людей.

В заключение следует отметить простоту и эффективность вибрационных уплотнителей для бетона. Они позволяют уплотнить материал, сделать его более прочным и долговечным. В продаже есть разные модели и конструкции, но они довольно дороги. Поэтому, большинство мастеров изготавливают виброрейки самостоятельно. Процедура изготовления устройства не составляет сложности, а полученный эффект ничем не уступает готовым приспособлениям.

Особенности эксплуатации виброреек

Виброрейки просты в применении, но работа с ними имеет свои особенности.

Правила работы с реечными виброуплотнителями:

Перед запуском проверяется исправность оборудования.Для защиты от вероятного поражения током надевают резиновые сапоги и рукавицы.
Плавающая виброрейка должна скользить по поверхности раствора. Более тяжелое оборудование, которое работает по направляющим, монтируется до подачи бетонной смеси и должно находиться несколько ниже ее уровня.
Направляющие для виброрейки выставляют строго горизонтально по нулевой отметке, которая отвечает окончательному уровню готового напольного покрытия.
После подачи раствора запускают виброустановку и с помощью тросов протягивают ее по направляющим. Области проседания смеси ниже заданного уровня заполняют небольшими порциями раствора до выравнивания по нужной отметке.
После окончания работ тщательно очищают раму от раствора

Особое внимание при этом уделяют болтовым креплениям рамы, которые контактировали с влажной бетонной смесью.
Незначительные дефекты на застывшей поверхности легко устраняются шлифмашинкой.

Классификация виброреек

Как вы уже поняли, по типу двигателя все виброрейки подразделяются на:

• бензиновые;
• электрические.

Электрическими виброрейками проще управлять, они питаются от обычной электрической сети и могут использоваться в закрытых помещениях. Бензиновые виброрейки более мощные, но производят вредные выбросы, поэтому подходят только для использования на открытом пространстве.

В зависимости от конструктивных особенностей все виброрейки делятся на:

• агрегаты с двойной жёсткой рамой;
• телескопические виброрейки (агрегаты с двойной раздвижной рамой)
• секционные виброрейки.

Помимо этого, выделяют три группы этого вибрационного оборудования, представленные в таблице.

Группы вибрационного оборудования

Группа виброреек	Особенности конструкции	Область применения
Двойная виброрейка	Конструкция может раздвигаться, что позволяет быстро и качественно выравнивать поверхность	Для устранения неровностей поверхности при бетонировании площадок и дорог
Агрегаты для затирки	Устройство позволяет выполнять финишный этап работы	Применяется для придания законченного и привлекательного вида бетонным поверхностям
Виброрейка для отделки	Данные агрегат может перемещаться в двух направлениях	Применяется для выполнения различных отделочных работ

Также выделяют плавающие модели виброреек и агрегаты, перемещающиеся на направляющих. Первые модели довольно легки и просты в управлении. Они могут использоваться для уплотнения бетона глубиной не больше 180 мм. Длина их рамы не превышает 5 м. Модели на направляющих более производительны. Длина их рамы может быть больше 6 метров. Глубина воздействия данных моделей достигает 300 мм.

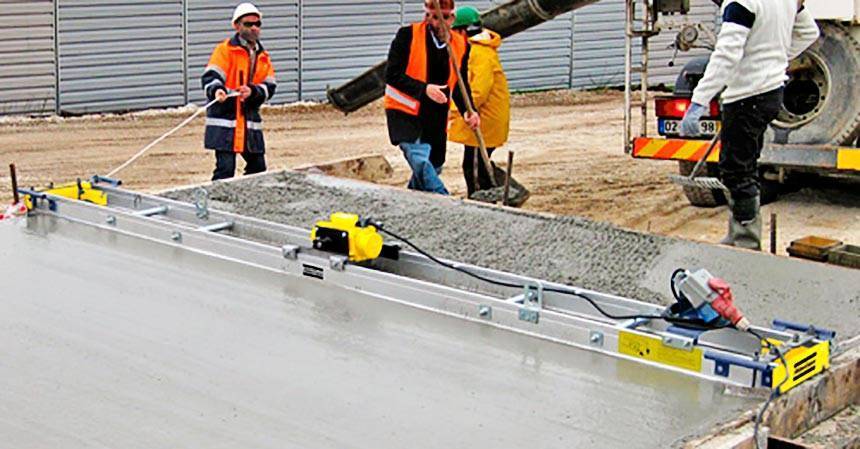

Рис. 2 — Виброрейка с двойной рамой

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

• передача низкочастотных колебаний через поверхность бетона вглубь массива;
• формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

• профессиональное оборудование, купленное в магазине;
• виброрейка, своими руками изготовленная в домашних условиях.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

• заливать полы;
• обустраивать площадки;
• бетонировать стяжку;
• обеспечивать горизонтальность дорожных покрытий;
• строить пешеходные переходы;
• возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

• металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
• малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
• консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

• ускоренного вывода влаги из массива после укладки бетона;
• повышения однородности бетонной смеси;
• удаления из бетона воздушных включений;
• повышения прочностных свойств монолита;
• обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

возрастает прочность;

Виброрейка для бетона с направляющими

• повышается износостойкость;
• увеличивается продолжительность эксплуатации;
• растет плотность;
• улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

• универсальности;
• компактности;
• функциональности;
• практичности;
• надежности.

Описание бензиновой модели марки НАРВИН ВРБ 4-7 045-0582

Эта виброрейка является высокотехнологичным оборудованием и превосходно подходит для эксплуатации для строительных площадок, где нет источников внешнего питания. Направляющие можно изменить по длине в пределах от 4 до 7 м, что расширяет область использования приспособления. Данная виброрейка, цена который довольно внушительна и составляет 62600 руб., используется для распределения, выравнивания и уплотнения бетонной смеси.

Работает оборудование за счёт бензинового двигателя, который является достаточно мощным и обеспечивает высокую эффективность работы. Мощность равна 4000 Вт. Работает агрегат за счёт четырехтактного двигателя. Мощность в лошадиных силах равна 2,9.

Эта виброрейка, цена которой оправдана, имеет множество положительных особенностей, среди них следует выделить:

• удобное обслуживание;
• усиленную конструкцию;
• устойчивую работу.

Что касается удобства обслуживания, то оно выражено в выгодном расположении топливного бака. Это позволяет оператору легко осуществлять дозаправку. Нельзя не упомянуть еще и усиленную конструкцию. Оборудование прочное и жёсткое благодаря поперечным перекладинам.

Срок эксплуатации виброрейки продлевается, ведь производитель позаботился о демпфирующих подушках. Конструкция является телескопической, она не предусматривает дополнительного обслуживания. Алюминиевый профиль имеет незначительный вес. Как показывает практика, данная модель оборудования отличается высокой эффективностью работы.

https://youtube.com/watch?v=10hwihzLQ64

Классификация

Виброрейки в зависимости от вида двигателя могут работать на основе бензина или от электроэнергии. Применение каждого из агрегатов оправдано в конкретной ситуации, так все они отличаются своими достоинствами и недостатками.

Виброрейки, работающие от электричества, считаются незаменимыми в небольших помещениях закрытого типа, в которых не налажена система вентиляции. Они более дорогостоящие, чем бензиновые и полностью зависимы от источника питания.

Бензиновые агрегаты, имеющие возможность работать автономно, успешно эксплуатируют на любых масштабных объектах на открытом воздухе. Они выделяют вредные бензиновые выхлопы, что исключает их применение в закрытых помещениях. Зато они недорого стоят, легкие в обслуживании и обладают надежной конструкцией.

По конструктивным моментам виброрейки также подразделяются на несколько видов.

Плавающие

Плавающие агрегаты захватывают рабочую площадь порядка 3 метров и проникают на глубину бетонного слоя до 15 см.

В процессе работы плавающее устройство способно самостоятельно настраиваться на оптимальный режим.

Вес агрегата может варьироваться от 15 до 25 кг, мощность двигателя ¬– 1,2 кВт. Плавающая виброрейка имеет самую демократичную и доступную стоимость среди аналогов.

Принцип работы плавающей рейки основан на том, что ее устанавливают прямо на бетонный раствор и затем начинают тянуть на себя. Такой плавающий механизм компактный и маневренный, благодаря чему легко управляется одним мастером.

Плавающая виброрейка способна проникать в глубину раствора на 15 см.

Телескопические двойные

Подобные механизмы активно эксплуатируются на крупных строительных площадках, площадь обрабатываемой поверхности достигает 4, 6 м2, мощность агрегата около 0,25 кВт.

Перед началом работ телескопические рейки закрепляются мастерами в нужных положениях.

Секционные

Такие агрегаты используют на больших площадях в условиях промышленного строительства. Их собирают в стационарных условиях из отдельных узлов и деталей. Это оптимизирует работу и снижает затраты на транспортировку, а также ремонт оборудования в случае его выхода из строя.

Механизм работает на уплотнение бетона с толщиной слоя до 12 см. Мощность двигателя устройства равняется 3 кВт. Виброрейка может достигать в длину до 25 метров и собирается из нескольких секций.

Виброрейки с направляющими

Такие агрегаты могут обрабатывать бетонную смесь на глубинк до 30 см. Они оснащены профилями различной конфигурации и длины, а также считаются более производительными.

Устройство имеет довольно значительный вес, но не тонет в бетоне благодаря направляющим.

Реверсивные

Реверсивная виброрейка для бетона предназначена для уплотнения бетонной смеси в 2 направлениях. Она плавно двигается назад и вперед благодаря профилю с полукруглыми краями.

Раздвижные

Такие агрегаты оснащены раздвижными профилями из алюминия, которые могут достигать в ширину от 2,5 до 4, 5 метров. Чаще всего эти виброрейки необходимо устанавливать на направляющие, прикрепленные к краям обрабатываемой поверхности или в плоскости, параллельной краю. По направляющим рейку тянут с помощью тросов.

В идеале после работы виброреек поверхность следует дополнительно обработать затирочными устройствами.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством

Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Виды устройства профилей для виброреек

Основные виды реек:

• Жесткие. Не могут складываться, что представляет определенные сложности при их перевозке на новое место работы. Применяются для комплектации плавающих устройств.
• Телескопические (раздвижные). Их длина увеличивается по принципу антенны до 5 м. Работают только по направляющим. В сложенном состоянии представляют собой компактную конструкцию, которую легко перевозить на другую стройплощадку.
• Секционные. Состоят из отдельных частей, которые монтируют в единое целое на месте выполнения работ. Эти приспособления используются профессиональными строителями для бетонирования крупных площадей.

По количеству профилей виброрейки бывают:

• Одинарные – обычно имеют небольшую длину.
• Двойные – присутствуют в виброрейках значительной длины, рейки соединены перекладинами. Эти конструкции отличаются повышенной жесткостью.

Виды сечения профилей: Г-, П-, Z-образные. Еще один вариант – коробчатое сечение, обеспечивающее высокую жесткость.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

• Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
• Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
• Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

• мосты;
• гидросооружения;
• эстакады;
• полы;
• отмостки;
• фундаменты и другие подобные объекты.

Виброрейка может использоваться для большого количества сооружений

Разновидности

Принято различать две группы виброреек:

с электродвигателем;

с бензиновым двигателем.

Наиболее эффективными и удобными считаются бензиновые устройства. Они могут работать в полевых условиях, на площадках, удаленных от источников электропитания. Кроме того, у них нет кабеля питания, который приходится подвешивать на опоры.

Однако, электродвигатель не требует заправки горючим. Кроме того, он значительно легче, что позволяет управлять приспособлением с меньшими усилиями. Наконец, использование бензинового двигателя в условиях закрытых помещений невозможно, поскольку с выхлопными газами не справится ни одна вентиляционная система. В таких ситуациях единственным возможным решением становится виброрейка с электродвигателем.

Какой двигатель стоит на Вашей виброрейке?

БензиновыйЭлектрический

По конструкции рабочего органа виброрейки делятся на:

• плавающие. Они способны накрывать площадь до 3 м и воздействовать на слой бетона толщиной до 15 см. Плавающие виброрейки считаются самыми популярными из-за дешевизны и возможности управления одним человеком;
• двойные телескопические. Это две рейки, установленные на ребро и закрепленные параллельно на определенном расстоянии друг от друга. Они способны захватывать от 4 до 6 м, что позволяет применять их при обработке больших площадей;
• секционные. Эти приспособления используются только на крупных промышленных стройках. Рабочий орган представляет собой сборку из готовых ферм с плоским основанием, которые соединяются встык до нужной величины (максимальная длина составляет 25 м);
• рейки с направляющими. Рабочий орган опирается краями на две направляющие планки, обеспечивающие заданную толщину слоя. Эти конструкции способны обрабатывать заливки толщиной до 30 см;
• реверсивные. Нижняя часть рабочей планки слегка закруглена, что позволяет выравнивать плоскость в прямом и обратном направлениях;
• раздвижные. Они способны изменять ширину захвата благодаря раздвижным рабочим планкам в пределах 2,5-4,5 м. работают в комплекте с направляющими, а перемещение осуществляется с помощью тросов.

Несмотря на большое количество разновидностей, все эти приспособления выполняют одну и ту же работу.

Каждый вид виброреек предназначен для работы в определенных условиях и способен обрабатывать слой бетона заданной толщины. Использование слишком маломощной конструкции позволит получить качественную ровную плоскость, но не обеспечит ожидаемой плотности и прочности бетона.

Как выбрать виброрейку?

Виброрейка – это довольно дорогостоящий профессиональный инструмент.

Хотя в модельной линейке некоторых производителей и присутствует бюджетная серия оборудования, все же для частного строительства или для небольших объемов работ оптимальным станет аренда инструмента.

Мастерам, у которых заливка площадей бетоном поставлена на поток, потребуется хорошая профессиональная виброрейка.

Если говорить о плавающих моделях, оптимальным станет вариант со сменными лезвиями.

Его достоинства заключаются в возможности подобрать требуемую ширину в достаточно широких пределах, а также удобство транспортировки.

По этой же причине следует смотреть в сторону телескопических рамок при покупке оборудования под направляющие.

Если предполагается работа на электрифицированных объектах, в преимуществе электрические виброрейки, так как их можно применять как снаружи, так и внутри помещений.

Выбор виброрейки следует выполнять с учетом типа и объема предстоящих работ, разумеется, в приоритете модели с возможностью настройки ширины рабочего профиля.

Также хорошим дополнением станет регулировка частоты вибрации и вынуждающей силы.

Кроме этого, следует отталкиваться от необходимой производительности, длительности рабочего сезона, места эксплуатации, и наличия качественного сервисного сопровождения.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Читать также: Замена светодиода в лампе своими руками

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

• двигатель с пускателем;
• вибрационная установка;
• металлическая арматура, уголки;
• угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
• трехфазный силовой кабель и резина для изоляции ручек;
• шуруповерт, болты, ключи, сварочный аппарат.

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.

Читать также: Катковые опоры для трубопроводов

Назначением данного инструмента является:

• создание вибраций и направление их воздействия на поверхность бетонной массы;
• формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.

Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.

Применяется приспособление в таких направлениях:

• создание и ремонт бетонных дорожек и площадок;
• работа с малоподвижным раствором, который содержит до 20,0% жидкости;
• устройство бетонной стяжки под монтаж финишного напольного покрытия;
• создание виброизоляционного покрытия.

Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:

• повышается прочность бетонной конструкции;
• увеличивается эксплуатационный срок;
• удаляется воздух и выравнивается поверхность;
• повышается качество и улучшается внешний вид.
