Строительная вышка-тура. Передвижная площадка отделочника

Колёса

Вышка-тура на колёсах придаёт конструкции повышенную мобильность, но одновременно ограничивает и нагрузку на конструкцию, поскольку все применяемые типоразмеры колёс имеют в своём составе эластичные элементы. В рабочем состоянии, но без нагрузки, колёса должны располагаться на расстоянии не менее 2 мм от опорной поверхности, на которой стоит строительная передвижная вышка-тура. Материалом эластомера служит бензомаслостойкая резина или полиуретан. Последний обладает повышенной стойкостью против износа, а потому используется при установке вышек-тур на неподготовленных поверхностях.

Основные характеристики колёс установлены в следующих пределах:

  1. Внешний диаметр, мм – 75…250 (при увеличении диаметра повышаются требования к устойчивости вышки-туры, но зато снижается количество устанавливаемых на опоры колёс).
  2. Грузоподъёмность каждого колеса – 50…575 кг (устанавливается по контакту обода с опорной поверхностью эластичного элемента).
  3. Материал обода – оцинкованная сталь (чугунные колёса использовать нежелательно из-за их увеличенных размеров и возможности хрупкого разрушения при ударах или пониженных внешних температурах). Сам обод изготавливается методом холодной формовки.
  4. Исполнение осевого отверстия – только под роликоподшипники, которые имеют возможность компенсировать возможные внецентренные нагрузки на колесо.
  5. Эластомер – литая резина или полиуретан.

Различают неповоротные и поворотные колёса. В последнем случае деталь снабжается поворотным кронштейном, требования к которому не отличаются от предъявляемых к материалу обода колеса. Поворотный кронштейн для колеса вышки-туры имеет прямоугольную площадку, размеры которой определяют несущую способность опоры.

Для повышения вертикальной устойчивости вышки на колёсах они могут предусматривать тормозное устройство. Цена таких исполнений колёс выше, зато обеспечивается точное позиционирование конструкции относительно места проведения строительных работ, а также повышается устойчивость вышки-туры при изменении характера эксплуатационных нагрузок на неё.

При предельно допустимых усилиях и моментах вышки-туры снабжаются усиленными колёсами. Их особенности – широкая обрезиненная поверхность, массивный чугунный обод (в котором имеются отверстия пол установку смазочных ниппелей), а также расширенная рабочая площадка, в которой установлен двухрядный подшипник. Такие конструкции колёс предназначены для вышек-тур, эксплуатируемых на явно неровных и грубых по составу поверхностях.

Сравнение вышек тур и строительных помостов

Рассмотрев технические характеристики обоих вспомогательных сооружений, можно сделать выводы, что и вышка тура, и строительный помост являются мобильным, удобным и практичным вспомогательным оборудованием для проведения ремонтных и отделочных работ.

В результате проведённого сравнения можно сделать следующие выводы:

  1. И вышки, и помосты могут использоваться там, где установка традиционных строительных лесов невозможна из-за их громоздкости.
  2. Вышки туры позволяют выполнять наружные и внутренние работы на более высокой отметке, чем помосты.
  3. Если нужно провести малярные или отделочные работы в помещении небольших размеров или другом узком труднодоступном месте, то помосты будут просто незаменимы. Они с успехом используются в санузлах, узких коридорах, проходах и нишах.
  4. Вышки тура в отличие от помостов могут устанавливаться на неровных основаниях.
  5. С помощью помостов работы может вести только один человек, тогда как на вышке могут одновременно трудиться несколько рабочих.

Как видите, у каждого из рассмотренных сооружений есть свои достоинства и недостатки, а также специфика использования. Что выбрать, решать только вам, исходя из особенностей проводимых строительных работ.

Узлы крепления отдельных секций

С целью снижения собственного веса передвижной вышки-туры, все составляющие горизонтальных секций изготавливаются из алюминия. Поэтому крепёжные узлы должны предусматривать максимально надёжную фиксацию всех элементов изделия.
Сталь предусматривается лишь в тех случаях, когда на вышках будут устанавливаться и постоянно работать строительные механизмы.

Крепление модульных конструкций вышек-тур (за исключением телескопических исполнений, применяемых при внутренних работах) может производиться следующими способами:

  1. Хомутовым креплением, которое состоит из откидного хомута и винтовой стяжки, охватывающей поверхность секции с противоположной стороны.
  2. Втулочным креплением, при помощи соединительной муфты между смежными деталями. Фиксация может производиться грузовым винтом.
  3. Клиновыми замками.
  4. Штыревым креплением при помощи Г-образного приваренного крюка и трубчатого патрубка.

Каждый из способов имеет рациональные границы своего применения. Хомутовое крепление наиболее универсально, и его целесообразно использовать тогда, когда присоединение новых секций производится к уже имеющейся модульной конструкции строительной передвижной вышки-туры. Вместе с тем при таком способе присоединения все изгибающие моменты прилагаются к винтовой стяжке, поэтому для вышек предельной высоты использовать хомутовое крепление можно после тщательного технического освидетельствования винтовых элементов, как наиболее слабого звена.

Втулочное крепление менее универсально, зато более функционально, и лучше реагирует на изменяющиеся эксплуатационные нагрузки, поскольку изгибающий момент равномерно распределяется по внутренней поверхности муфты. Прочность фиксации возрастает с увеличением количества грузовых винтов, поэтому такой способ подходит для высоких конструкций.

Крепление при помощи клиновых замков трудоёмко в применении, поэтому целесообразно тогда, когда размеры вышек-тур изменяются редко. Надёжность срабатывания фиксирующих пружин следует периодически проверять. Кроме того, клиновые замки требуют исключительно фланцевого оформления торцов смежных деталей, что не всегда возможно.

Штыревое крепление используется чаще других, хотя и в нём имеются слабые места. Во-первых, это гнутый крюк: если он изготовлен из малопластичной стали (например, Ст. 5), то в нём могут оставаться остаточные напряжения, которые проявят себя в продольных или поперечных трещинах. Во-вторых, это приварной патрубок: прочность в зоне сварного шва обычно не превышает 80…85% от прочности основного металла.

Виды

Конструкции делятся по высоте, размеру площадки и наличии колесной базы (базовый блок). Материал изготовления может быть сталь или алюминий.

Тура строительная – размеры площадок

0,7х1,6 м – состоит максимум из 5 секций до 7,5 метров. Удобна при ведении монтажных работ в узких местах. Количество человек на вышке должно быть не более одного. Оснащается 1 настилом.

1х2 м – может иметь до 2 настилов. Максимальная высота до 8,7 метров. Для недорогой цены есть вариации “Эконом” без колесной базы. Подойдет для штукатурно-малярных работ зданий внутри и снаружи.

1,2х2 м – количество лестничных секций может достигать до 13 штук. Достигает до 17,1 метра. На данной вышке могут работать до 2 человек. Количество помостов поставляемых в комплектации – 2 шт.

1,6х1,6 м – более устойчивая модель с квадратной площадкой. Собирается до 14 секций, максимальной высотой 18,3 метра. В комплекте идут 2 помоста. Применяется для отделки фасадов зданий.

1,6х2,0 м – профессиональный вид вышки туры до 20,7 метров. Обязательно комплектуется колесным блоком с минимум 2 настилами. Большая площадка позволяет работать до 2 человек одновременно. Используется для отделки фасада и монтажных работ.

Выполнение и обеспечение работ на высоте требует применения специального оборудования. Для этих целей используются вышки подъемники разных типов и конструкций, основной задачей которых является транспортировка людей и грузов по вертикали. Означенные устройства снабжены огороженными площадками, осуществляющими функции опорных поверхностей для работников при выполнении различных технологических операций.

В капитальном и гражданском строительстве используются подъемники вышки для монтажных работ, отделки и облицовки зданий, а также для их ремонта. Помимо этого устройства такого рода применяются:

  • В промышленности: при производстве, сборке и регламенте самолетов, суден и космических ракет.
  • В торговле и сфере обслуживания: в супермаркетах, больших магазинах и в складских терминалах.
  • Для обеспечения работ в процессе эксплуатации зданий и сооружений: монтаж и ремонт климатического оборудования.

Современная монтажная вышка состоит из подъемного механизма, подвижной площадки с ограждением или кабины, а также систем управления и обеспечения безопасности. Устройство оснащается автоматическим тормозом, механизмом ограничения грузоподъемности, опорными приспособлениями. Обычно они делаются на колесном ходу для обеспечения возможно перемещения с места на место.

Технические характеристики вышек

В строительной отрасли, сфере обслуживания и на производстве применяется большое количество моделей подъемников, различающих размерами и иными параметрами. Упомянутые вышки для монтажных работ и используемые для выполнения других операций имеют следующие технические характеристики:

  • Грузоподъемность от 125 до 300 кг
  • Максимальная высота подъема до 14 м.
  • Мощность привода до 3 кВт.
  • Масса в снаряженном состоянии до 3000 кг.

На рынке можно купить вышку подъемник, которая используется в помещениях и на открытом воздухе при температуре окружающей среды от -5 до +30°C. Время подъема платформы зависит от ее максимальной высоты и составляет от 16 до 100 секунд. Вспомогательное технологическое оборудование оснащается огороженной площадкой рассчитанной на одного или нескольких работников с грузом или без него.

Виды и конструкции подъемников

Классификация означенных устройств производится по назначению (грузовые и грузопассажирские), по типу привода (электрические, ручные и снабженные ДВС). Существуют следующие виды конструкций:

  • Вышка подъемник телескопическая снабжается одной или двумя раздвижными мачтами. Последние обеспечивают перемещение кабины или платформы по вертикали.

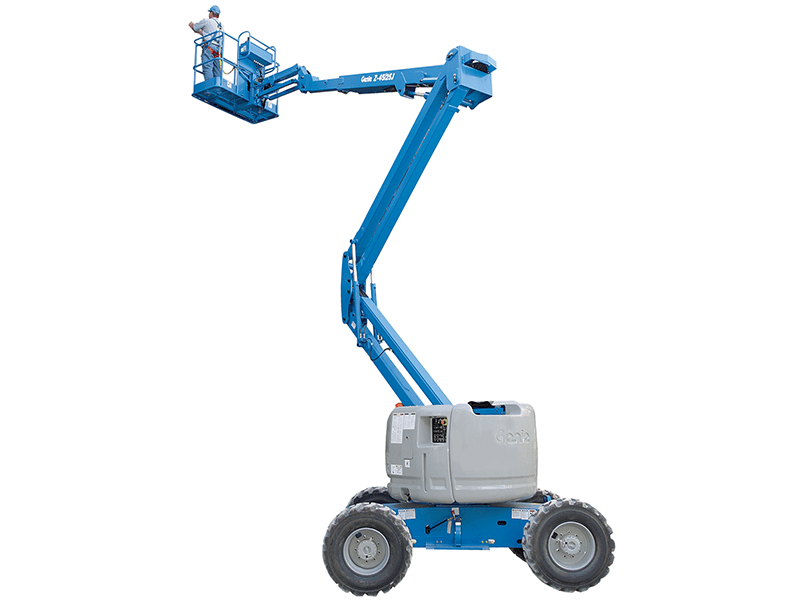

  • Вышки лестницы подъемники коленчатого типа. Подъемный механизм представляет собой составную стрелу из шарнирно соединенных между собой звеньев, на конце которой закрепляется огороженная площадка.
  • Ножничные. Конструкция имеет несколько парных рычагов, соединенных между собой посредине и обеспечивающих подъем платформ при сведении их нижних концов.

Описываемые телескопические вышки, мачтовые подъемники и иные вспомогательные устройства могут быть самоходными и несамоходными. Первые имеют движитель с приводом от силовой установки, вторые – буксируемые или перемещаемые вручную. Некоторые их виды могут передвигаться в рабочем положении, значительно уменьшая время выполнения работ. Существуют также подъемники туры, точнее вышки туры, представляющие собой неразборные или разъемные конструкции на подвижных основаниях. Они снабжаются одной или несколькими рабочими площадками с ограждениями.

Выбор и приобретение вышки подъемника

Производством и поставками означенных устройств занимается множество компаний в нашей стране и за рубежом. Они предлагают обширную номенклатуру моделей с разными характеристиками. Получить консультацию, как купить подъемники или вышки можно по телефону и в офисах представительств предприятий изготовителей. Описания и сведения о параметрах образцов имеются на специализированных сайтах.

Строительные компании и производственные предприятия могут получить вспомогательное оборудование во временное пользование. Так, телескопическая вышка – мачтовый подъемник аренда, которой обойдется недорого, может находиться в распоряжении вашей организации длительный срок. Если же нужда в устройстве отпадет, она возвращается владельцу, избавляя вас от хранения и регулярного обслуживания.

Строительные леса на колесах

Вышка-тура — это мобильная (снабженная колесами) сборно-разборная конструкция строительных лесов, которая используется для высотных работ, в случаях, когда применить обычные лестницы невозможно ввиду необходимости размещения строительных материалов в зоне проведения работ. В отличие от обычных лесов использование вышки-туры предполагает ряд преимуществ:

  • Удобство транспортировки (малое количество деталей и сравнительно небольшая масса позволяет использовать менее грузоподъемный транспорт).
  • Скорость и удобство сборки (благодаря простому алгоритму монтажа собрать конструкцию за 20 минут).
  • Мобильность (вышка-тура обладает колесами, а это дает возможность быстро ее перемещать).
  • Возможность размещать инструменты и строительные материалы в зоне проведения работ.

Таким образом, вышки-туры сочетают в себе преимущества стационарных строительных лесов и приставных лестниц, обходя недостатки каждой из этих конструкций.

Сфера применения вышек-тур достаточно широка: это могут быть фасады зданий, помещения внутри зданий, резервуары, монтаж временного оборудования при проведении съемок или концертов.

Выбор модели

При выборе типоразмера строительной вышки надо учитывать следующие факторы:

  1. Функциональные возможности: область предполагаемого применения, диапазон изменения высоты установки, требования к опорной поверхности и т. д.
  2. Наибольшие допускаемые нагрузки (в том числе – и динамические, от работающей техники), а также изгибающие моменты (они особенно возрастают при наличии консольных секций).
  3. Мобильность перемещения на новое место применения.
  4. Массу и размеры вышки-туры, а также трудоёмкость её установки.
  5. Гарантии производителя и цены.

Все модели вышек-тур должны производиться соответственно техническим требованиям ГОСТ 24258.

Для работ средней интенсивности и на высотах до 12 метров современными потребительскими возможностями обладают вышки размерного ряда УЛТ. Все элементы таких вышек сделаны из стального трубчатого профиля, имеют дополнительные опоры, повышающие устойчивость конструкции. Цена в зависимости от конкретного типоразмера – 10000…14000 руб.

Вышки-туры серии Вектор могут применяться как для наружных, так и для внутренних работ, поскольку снабжены винтовыми опорами, регулируемыми по высоте. Конструкция реализована на стальных трубах, что обеспечивает безопасное производство работ на высотах до 21 м. Цена изделий варьируется в диапазоне от 13000 до 43000 руб.

Вышки-туры типа ВСП-250 при эксплуатационных высотах от 6,6 до 14,1 м отличаются наличием дополнительных стяжек, повышающих безопасность персонала при работах со строительными механизмами. Цена изделий – от 2200 до 9400 руб.

Особенностью вышек Мега-2 является повышенные нагрузки на настил, которые могут достигать 400 кг. Соединение секций – штыревого типа. Винтовые опоры снабжены стабилизаторами. Цена – от 11000 до 13000 руб.

Вышка тура строительная передвижная – сборно-разборная конструкция с базовым блоком на колесах. Применяется для выполнения строительных, монтажных работ внутри и снаружи помещений и на даче.

Вышка тура

Базовый блок

Рядовая секция

Комплектующие и сборка

Строительная передвижная вышка-тура-это собираемая на месте применения конструкция модульного типа, которая состоит из ряда стандартных секций (их количество определяет функциональность изделия). В сравнении со строительными лесами, вышки–туры отличаются мобильностью применения и меньшими трудозатратами при сборке. При перемещении вышки-туры на новое место, нет необходимости в её разборке.

Модульная конструкция передвижной строительной вышки включает в себя:

  1. Регулируемые по высоте вертикальные опоры с фиксирующими элементами.
  2. Горизонтальную стальную раму.
  3. Соединительные гантели.
  4. Диагональные брусья, служащие для повышения жёсткости и крепления поручней.
  5. Поручни безопасности.
  6. Настил (он может быть с люком, а может быть и без него).
  7. Винтовые домкраты, которыми регулируется высота опор.
  8. Колёса.
  9. Съёмные перила.
  10. Стабилизирующие опоры (необходимы, если конструкция предназначена для проведения фасадных работ вне помещения).

Достоинством вышек-тур является их универсальность. Большинство конструкций разработано согласно методическим рекомендациям ЦНИИОМТП, и позволяют в течение короткого промежутка времени собрать вышку с суммарной высотой от 2400 до 21600 мм. При этом расстояние между отдельными секциями изделия составляет 2 м, а параметры каждой рамы выбираются из следующего диапазона размеров, мм:

  • По длине – 1500, 2000, 3000;
  • По ширине – 1000, 1400.

Модульность конструкции предусматривает установку одновременно нескольких площадок, которые расположены на разной высоте, что бывает необходимым для работ со сложными экстерьерами зданий. Сечение профильных стальных труб, из которых собираются все модели строительных передвижных вышек-тур, изготавливаются из высококачественных строительных сталей. В частности, для всех несущих элементов используется сталь 20 по ГОСТ 1050 (допускается применение стали Ст.3сп), а для изготовления элементов крепления – стали Ст. 3сп или Ст. 3пс по ГОСТ 380). Профильные трубы, из которых изготавливаются вертикальные опоры вышек-тур, могут быть алюминиевыми, но должны соответствовать техническим требованиям ГОСТ 10704.

Технические требования к производству рассматриваемых изделий следующие:

  1. Климатическое исполнение У по ГОСТ 15150, с сохранением функциональной способности до температур -40°С включительно.
  2. Все монтажные элементы не должны иметь поверхностных повреждений: вмятин, сколов, резьбовых частей и т. п.
  3. Расчётная нагрузка на раму не должна быть менее 200 кг/м2, а на перила – 70 кг (сосредоточенная статическая нагрузка).
  4. Все элементы конструкции строительной передвижной вышки подлежат проверке на ударную вязкость, которая для граничной температуры использования изделия не может быть меньше 105 Дж/м2.

Далее будут рассмотрены конструктивные особенности основных узлов вышки-туры.

Лучшие строительные леса и вышки-туры в премиум сегменте

KRAUSE ProTec XS (920126)

Алюминиевая вышка от немецкой компании ориентирована на ремонтные бригады, профессионально занимающиеся своей деятельностью. Благодаря передвижным складывающимся подмосткам, работать удобно как снаружи, так и внутри помещения. Настил обработал антискользящим покрытием, устойчивым к негативному воздействию атмосферных осадков и пропитан фенольной смолой. Для увеличения скорости сборки и демонтажа, основа состоит из 2 элементов.

KRAUSE ProTec XS (920126

Достоинства

  • вместительная рабочая платформа из пенопластовой тисненой плиты;
  • предусмотрена возможность наращивания уровня за счет установки дополнительных модулей;
  • простая и быстрая установка;
  • немецкое качество.

class=’s-article__points-list’>

Недостатки

class=’s-article__points-list’>

Промышленник ЛКП46

Комплект строительных лесов предусматривает выполнение задач на малых уровнях. Создана из толстой стальной трубы. Для предотвращения окислительных процессов и дальнейшей деформации, покрыта полимерным порошком. Винтовая регулировка опор и возможность крепления к стене анкерами, придаст дополнительную устойчивость.

Промышленник ЛКП46

Достоинства

  • быстрая сборка благодаря флажковым замкам;
  • возможна установка в проемы до 70 см;
  • монтаж на неровной поверхности, или грунте без риска обрушения;
  • настил из металлических балок и деревянного щита.

class=’s-article__points-list’>

Недостатки

  • подъем до 4 м;
  • выдерживает недостаточный вес.

class=’s-article__points-list’>

ВТХ-3

Компактная и надежная конструкция предназначена для безопасного проведения работ на уровне 8 метров. Они могут быть связаны со строительством, отделкой, монтажом оборудования и профилактическими мероприятиями. Колеса упрощают перемещение вышки по площадке. Оцинкованная сталь избавит от страха, что под воздействием атмосферных осадков запустятся окислительные процессы.

ВТХ-3

Достоинства

  • площадка способна выдержать до 250 кг;
  • настил оснащен ограждениями;
  • боковые стойки стабилизируют на неровной поверхности;
  • сделано из оцинкованной стали.

class=’s-article__points-list’>

Недостатки

  • высокая стоимость;
  • для выполнения задач свыше 8 м, придется обзавести дополнительными модулями.

class=’s-article__points-list’>

Если речь о строительных, либо отделочных работах, без лесов и вышек-туров не обойтись. Они обеспечат доступ к проблемному участку. Площадка позволит мастеру сравнительно комфортно расположиться и приступить к выполнению поставленной задачи, весомым преимуществом выступает тот факт, что необходимые инструменты и материалы будут под рукой. Оборудование представлено во впечатляющем ассортименте. Любой материал, производитель и вместительность. Выбирать следует исходя из своих предпочтений и характера выполняемых задач

Независимо от заинтересовавшего товара, важно убедиться в его надежности и устойчивости, так как от этого зависит здоровье работников

Лучшие строительные леса и вышки-туры в среднем сегменте

Спектр 12

Основой модели выступают стальные трубы диаметром 32 мм. Они покрыты полиэфирным порошком. Он борется с окислением метала и устойчив к царапинам. Инновационная технология обжима труб положительно отразилась на качестве соединения. Простоту транспортировки гарантируют 4 поворотных колеса. Уникальная трансформирующая база (превращение в ромб) облегчает вхождение в дверные проемы без полного демонтажа вышки. Данная особенность упрощает хранение.

Спектр 12

Достоинства

  • трансформация в ромб;
  • предусмотрен люк для подъёма;
  • фанерные ограждения настила;
  • съёмная винтовая опора.

class=’s-article__points-list’>

  • незначительная высота;
  • маленькая рабочая площадка.

class=’s-article__points-list’>

Промышленник ЛКП42

Модель относят к рамному типу с флажковыми замками. Благодаря им при сборке нет нужды прибегать к использованию дополнительных инструментов. Профессионалы, знающие, что делают, собирают в течение 7 минут. Опора избавит от применения стремянки на уровне 4 метров. На ней удобно размещать материалы и инструменты для дальнейших манипуляций. В основе конструкции лежат металлические профили с толщиной стенок 1.2 мм. Допустимая нагрузка доходит до 20 кг/м2. Другими словами способно выдержать одновременно стоящих 2 человек. Жесткость и устойчивость на достойном уровне.

Промышленник ЛКП42

Достоинства

  • металл покрыт порошком, защищающим от коррозии;
  • доступна установка в проемах длинной до 70 см;
  • комбинированный настил;
  • компактные размеры;
  • быстрая установка без задействования дополнительных инструментов.

class=’s-article__points-list’>

  • низкий уровень качества настила;
  • легко царапаются.

class=’s-article__points-list’>

УЛТ-60 5

Модель изготовлена из облегченной стали. Комфортное передвижение осуществляется при помощи колес, размещенных у основания. Она может быть использована для работ внутри и снаружи помещения. Полимерное покрытие выступает гарантом того, что осадки не нанесут вред. Размеры настила 1,57×0,56 м, предусмотрены ограждения. Изюминкой стали 2 базовых бруса, края оснащены домкратами. Они облегчают продольное монтирование в основание и выравнивание по уровню. Ширина 0.6 м удобна тем, что нет нужды разбирать изделие при проходе через дверной проем.

УЛТ-60 5

Достоинства

  • наличие ограждения;
  • установка не требует квалифицированных специалистов;
  • брус с винтовыми упорами;
  • прорезиненный колеса.

class=’s-article__points-list’>
