Варианты выполнения работы
Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем
Можно выбрать один из доступных способов:
- Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
- Заострить зубья можно с помощью системы PowerSharp.
- С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
- С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.
Угол заточки бензопилы Штиль
Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т
к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.
Правка цепи напильником
Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.
Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.
В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.
Полезные советы
В работе пригодятся следующие рекомендации:
- Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
- Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
- В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
- Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
- Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.
Выбор лучшей модели для работы своими руками
Лучшей бензопилой для работы своими руками будет такая модель, которая сочетает в себе небольшой расход топлива с необходимой для выполнения домашних или дачных работ мощностью. Нужно определиться с целевым назначением инструмента, если он, в основном, будет использоваться для обрезки веток и формирования кроны деревьев в саду, нет никакого смысла переплачивать за дорогостоящий профессиональный агрегат.
Вес механизма должен быть таким, чтобы при работе быстро не уставали руки. Очень важна безопасность использования агрегата, поэтому он обязательно должен быть снабжен инерционным тормозом и антивибрационной защитой. Нужно правильно выбирать пильную гарнитуру, включающую в себя следующие элементы: ведущую и ведомые звездочки, направляющую шину и цепь.
Важными характеристиками являются ширина паза и длина шины. Бензопилы небольшой мощности с длинной шиной быстро выходят из строя, ширина паза определяет вид используемой цепи с определенным шагом, от которого напрямую зависят вибрационные нагрузки на инструмент.
Европейское качество немецкой фирмы Stihl
Немецкая фирма Stihl первой в мире запустила в производство пилы, снабженные двигателем, отсюда и безусловно высокое качество оригинальной продукции. Компания занимает лидирующую позицию на рынке и выпускает агрегаты всех классов, кроме того, существует специальная серия, предназначенная для выполнения спасательных работ.
Стоимость определяется областью использования агрегатов, разброс цен довольно широк. Отличным качеством обладают только оригинальные изделия. В последнее время появилось много контрафактной китайской продукции, поэтому при покупке надо выбирать надежного поставщика.
Изящный инструмент японской компании Echo
Японская компания Echo выпускает изящные бензопилы для использования дома или на даче. Оригинальная продукция порадует владельца высокой мощностью двигателя и простотой настройки.
Агрегат отличается низким расходом топлива и масла, быстрым запуском и отличной ремонтопригодностью
Стоимость составляет около тринадцати тысяч рублей, чтобы деньги не были потрачены зря, важно не нарваться на контрафактную продукцию
Японская Makita — доступный вариант
Бензопила японской компании Makita отличается невысокой стоимостью и отличными эксплуатационными качествами. Двигатель очень легко запускается с помощью электронного блока зажигания.
Агрегат обладает небольшим весом, низким уровнем шума, при эксплуатации практически не вибрирует. Топливный бак достаточного объема, возможна регулировка подачи масла на пильную цепь. Эта модель обладает одним из лучших соотношений цены и качества.
Простой и надежный корейский Hyundai
Корейская компания Hyundai, помимо отличных автомобилей, выпускает также простые и надежные в использовании бензопилы. Потребители ценят эти агрегаты за доступную стоимость, мощность и надежность двигателя.
Мотор отличается экономичностью и малым потреблением масла. Ремонтопригодность механизма отличная, запчасти имеются в свободном доступе.
Шведский Partner производится в Китае
Шведская компания Partner поначалу занималась производством профессиональных бензопил для лесоповала. В настоящее время фирма специализируется на выпуске агрегатов бытового использования по невысокой цене. Компания разместила производственные мощности в Китае, но это совершенно не отразилось на качестве выпускаемой продукции.
Для своего ценового сегмента качество таких бензопил очень хорошее, потребителям не приходится жаловаться. Если у Вас все еще остались вопросы: какую из моделей выбрать и какую фирму предпочесть, рекомендуем посмотреть специально подобранный видеоролик.
Заточка с системой PowerSharp
Данная система включает в свой комплект специальные цепь и шину, а также приспособление с точильным камнем внутри. То есть какую-либо другую цепь здесь заточить не получится, так как на цепях PowerSharp заточка зуба производится не с внутренней стороны, как у обычных цепей, а с наружной. Такие цепи не предназначены для профессионального использования, поэтому применяются только в быту. А для обычного любителя такая система будет просто спасением, так как не надо осваивать заточку другими приспособлениями, а достаточно произвести лишь простейшую процедуру. Она представляет из себя следующие действия:
- Крепление приспособления PowerSharp на шину с цепью без съема их с бензопилы
- Запуск бензопилы
- Упирание приспособления для заточки специальной кнопкой в какой-либо предмет с легким надавливанием. Этой кнопкой к цепи подводится точильный камень.
После этих действий цепь затачивается за несколько секунд. Точить ею можно до тех пор, пока не износится точильный камень. Хватает его надолго, поскольку, как уже говорилось, одна заточка длится всего несколько секунд. Ну а после износа нужно будет просто купить новый точильный камень.
Особенности заточки пильных цепей
Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.
Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
Последствия эксплуатации не заточенной цепи
Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:
- снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
- повышение расхода топлива – перерасход может достигать 30%;
- снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
- риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.
Полезные советы
Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.
Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:
- Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
- Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
- Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
- Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
- Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.
Современные бензопилы используются в бытовых и в промышленных условиях
При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры
Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?
Как завести пилу без стартера
Вне зависимости от типа бензопилы и ее производителя, все стартеры устроены практически по одной схеме. Чтобы быстро завести инструмент, необходимо резко дернуть за ручку стартера, создавая искру для сцепления. Многих интересует, как завести бензопилу без стартера. Теоретически, это невозможно, так как нет альтернативных вариантов и других способов запуска. Но «народные умельцы» смогли выйти из положения при сломанном стартере.
Запуск бензопилы без стартера
Чтоб завести пилу, нужно резко дернуть за ручку, за ней вытаскивается тросик, который поворачивает барабан. То есть, для запуска нужно повернуть этот барабан. Вопрос решается с помощью обычной электродрели или шуруповерта. Итак:
- на рабочей ровной поверхности устанавливается бензопила
- верхняя крышка со стартера снимается так, чтобы был допуск к барабану
- посередине барабана есть болт
- нужно на дрель установить головку соответствующего размера и провернуть барабан искусственным образом
Таким способом можно завести бензопилу любого производителя за доли секунды. Главное – соблюдать правила безопасности, чтобы при запуске бензопила не упала, не соскользнула и никого не поранила.
Особенности продольного и поперечного пиления
Требования к углу заточки зависят и от особенностей бензопилы, в зависимости от целей шина может быть для поперечного и продольного пиления. При втором варианте кромка должна быть очень острой, ее угол должен быть в диапазоне от 6 до 12о, для поперечного – 25-30о. Для продольных спилов цепь следует затачивать как можно чаще и качественно, износ зубьев может приводить к неровным спилам, снижению производительности и зажиму гарнитуры в древесины.
У компании Stihl разработаны специальные рекомендации для заточки шины напильником или шлифовальным кругом. Общий алгоритм работы остается аналогичным. В таблице приведены требования к выбору полотна диаметра в зависимости шага цепи.
Рисунок 7 – Зависимость размеров напильника от шага цепи Штиль
Правильная регулировка натяжения цепи
Правильно натянуть цепь на электропиле помогает специальное натяжное устройство, расположенное в нижней части корпуса электропилы. Чтобы правильно выполнить эту операцию, сначала нужно правильно надеть режущий элемент на шину электропилы. Существует несложная методика правильного надевания цепи.
- Ослабляют гайки крепления шины к корпусу.
- Одной рукой шину поднимают дальним концом вверх, не снимая ее с пилы.
- Второй рукой режущий элемент надевают на ведомую звездочку шины, а хвостовики направляющих зубьев вставляют в пазы («ручьи») шины.
- Нижнюю часть режущего элемента надевают на ведущую звездочку и опускают шину в горизонтальное положение.
- Не сильно прижав шину к корпусу гайками крепления, начинают натягивать режущий элемент, вращая отверткой регулировочный винт натяжного устройства.
- Как только режущий элемент достаточно натянулся, гайки крепления затягивают.
Проверка натяжения: оператор берется рукой за верхнюю тетиву и поднимает ее к верху. Нормальное натяжение – это такое натяжение, когда она поднимется так, что станут видны хвостовики трех выше всех поднятых направляющих зубьев, то есть на 0,5-0,6 см. Если цепь удовлетворяет этому требованию, то операцию завершают. При неправильном натяжении, гайки крепления ослабляют, и либо дополнительно натягивают, либо ослабляют натяжение. После регулировки гайки снова затягивают и снова проверяют натяжение. Часто считается нормальным натяжением, если тетива при отпускании издает звонкий щелчок, стукнувшись о шину.
Затачивание режущей части – несложная работа, однако и для нее нужны знания и небольшой опыт. Рассказанная методика одинакова для бензопил и электропил, так как они отличаются только типом двигателя
Основные требования при затачивании любой цепной пилы – осторожность, внимательность и аккуратность

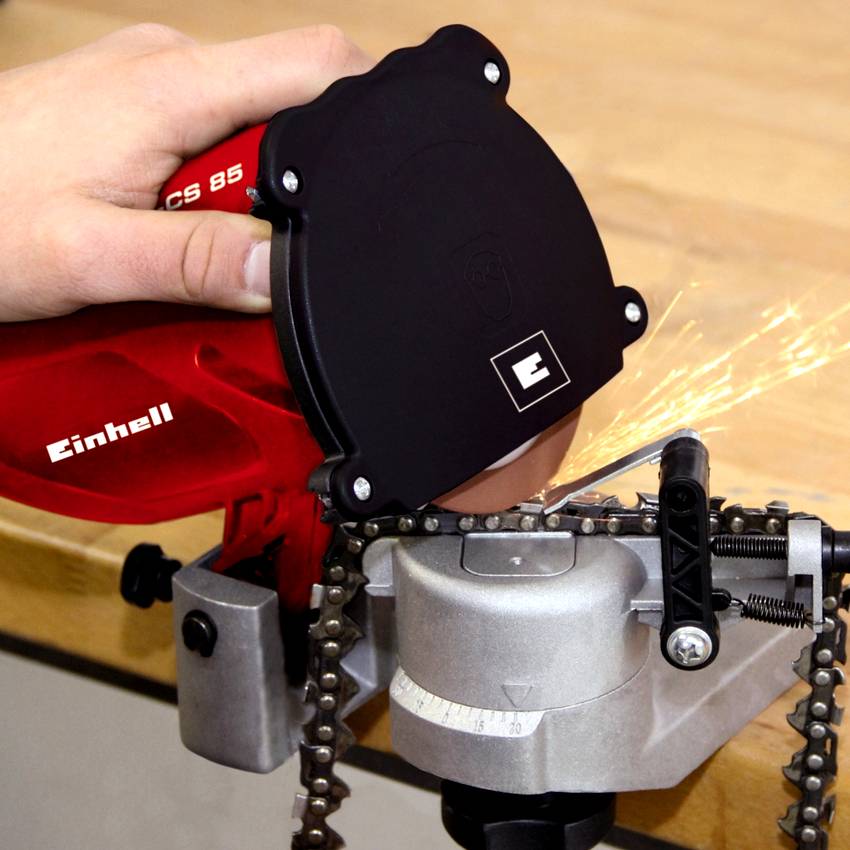

Как пользоваться станком для заточки цепей бензопил
В процессе эксплуатации у любой бензопилы изнашивается рабочая часть в виде режущих зубьев. При маленьком износе их можно подправить круглым напильником. Заточку на станке цепи бензопилы необходимо производить в том случае, если при выполнении резки древесины необходимо прикладывать большие усилия, при образовании мелких опилок вместо крупной ломкой соломки, появлении пригара на древесине или опилках, выявлении некорректной работы устройства, которое может подскакивать, отходить назад или в сторону.
Рабочая часть бензопилы фиксируется на станке при помощи поворотных зажимов
Точильный станок представлен конструкцией, которая по внешнему виду схожа с монтажной отрезной машинкой. Только здесь вместо режущего диска применяется шлифовальный. Для заточки цепи принято использовать точильный круг толщиной 3,5-4 мм. Он фиксируется на раме с подвесной головкой и зажимается специальными крепежными тисками.
Перед выполнением процесса заточки звеньев бензопилы выполняется предварительная настройка станка с выбором угла между цепью и шлифовальным кругом, что определяется шагом зубьев. Заточка своими руками цепей бензопил состоит в формировании торцевого и бокового лезвия и обеспечении правильного зазора между передней частью режущего звена и плоскостью ограничителя глубины. На поверхность зубьев наносятся специальные риски для определения необходимого угла заточки, на основании чего задаются параметры для работы станка.
При помощи поворотных зажимов на станке фиксируется рабочая часть бензопилы. Абразивный диск вращается и последовательно подводится к каждому звену агрегата. Точильный станок позволяет не только натачивать зубья, но и расправлять звенья цепи.
Станок для заточки цепей позволяет как натачивать зубья, так и расправлять звенья цепи
Заточные станки для цепи бензопилы могут быть ручными, полуавтоматическими и автоматическими.
Из чего состоит режущее звено цепи?
Перед правильной заточкой необходимо вооружиться теоретическим знаниями о строении цепи, узнать о ее частях, чтобы понимать, куда и что приложить для заточки.
Режущее звено состоит из следующих частей:
- Режущий зуб
- Верхняя грань
- Боковая кромка
- Рабочий угол
- Задний и передний скосы
- Ограничительный зуб
Рабочий угол имеет определенное значение относительно оси движения цепи. У цепей, предназначенных для пиления древесины поперек, он должен составлять 30 градусов, а для продольного – 10.
Ограничительный зуб, или просто ограничитель, нужен для того, чтобы задать уровень, на который будет погружаться режущий зуб в древесину. Он всегда ниже режущего зуба. Разница по высоте между ограничителем и режущим зубом в идеале должна составлять 0,68 мм. Максимально приблизиться к этому значению позволяет специальный шаблон. Однако я, например, всегда делаю это на глаз и цепь при этом пилит без проблем.
Ограничитель желательно стачивать при каждой заточке, чтобы цепь не теряла свою производительность.
Если ограничитель недостаточно сточен, то у бензопилы падает производительность, так как режущий зуб в таком случае захватывает недостаточно древесины. И наоборот, при слишком большом стачивании ограничителя происходит чрезмерно глубокое врезание режущего зуба в древесину, отчего повышается нагрузка на бензопилу, а также возникает дополнительная вероятность появления такого штуки, как обратный удар – это, когда из-за того, что режущий зуб на большой скорости так глубоко упирается в дерево, что застревает в нем и останавливается, а всей бензопиле передается отдача, что она летит в сторону оператора.
Поэтому для того, чтобы цепь в таком случае остановилась, и существует тормоз экстренной остановки, который затормозит ее, чтобы она, если и ударила бы оператора, то хотя бы не вращалась при этом. Ну а чтобы оператор совсем в итоге не пострадал, нужно работать в каске.
