Станок для производства шлакоблоков

Оборудование для производства шлакоблока

Производство шлакоблока на специальном оборудовании не составит большого труда. Процесс отлива на станке для производства шлакоблоков происходит следующим образом:

1. Подготавливается рабочая смесь, состоящая из цемента, воды и наполнителей. Последние необходимо пропустить через сито, удаляя крупные ингредиенты. Вода не должна полностью заполонить раствор, наполнитель держится на полу в сухом состоянии. Консистенция выбирается самостоятельно, в зависимости от типа производства.
2. Смесь загружается в форму, уплотняется набивкой или специальным прессом для шлакоблока. В процессе необходимо следить за количеством смеси, при уплотнении она сжимается.
3. После чего, приготовленный формы блок изымается из формы.

Автоматическое производство шлакоблоков

Процесс сушки происходит в естественных условиях, через 24 часа возможно перемещать готовый материал на склад. Использование в строительстве доступно в течении неделе после производства, полное затвердевание наступает в течение месяца. Специальные добавки позволяют ускорить процесс затвердевания, максимальная влажность и прямые солнечные лучи позволять твердеть шлакоблоку быстрее.

Существует множество конструкций, оборудования, станков для производства шлакоблоков. Самостоятельно изготовить станок представляется возможным при использовании следующих элементов:

• подготовленная шлакоблочная матрица для формовки раствора;
• необходимые материалы и инструмент;
• вентилируемое помещение с выравненным полом.

Предлагается множество разновидностей конструкций станков для изготовления своими руками, чертежи которых, доступны на просторах сети

Важно перед изготовлением подсчитать необходимые объёмы производства, для собственных нужд достаточно произвести оборудование простого типа

Небольшой объем производиться изготовленной вручную матрицей. Материал может быть любой доступный – от твердых пород дерева до листового металла. Такой процесс требует утрамбовки материала вручную. Шлакоблочные станки имеют модификацию с вибромотором, который значительно сохранит трудовые затраты при производстве, ускорит процесс. Включенный электродвигатель с вибро конструкцией на несколько секунд позволяет заполнить объём в формы, досыпая вовремя наполнитель.

Для того, чтобы изготавливать продукт не только в использовании собственных нужд, понадобится полноценный станок для шлакоблоков. Конструкция потребует наличия в арсенале следующих инструментов:

• углошлифовальная машинка;
• сварочный аппарат;
• инструмент для разметки.

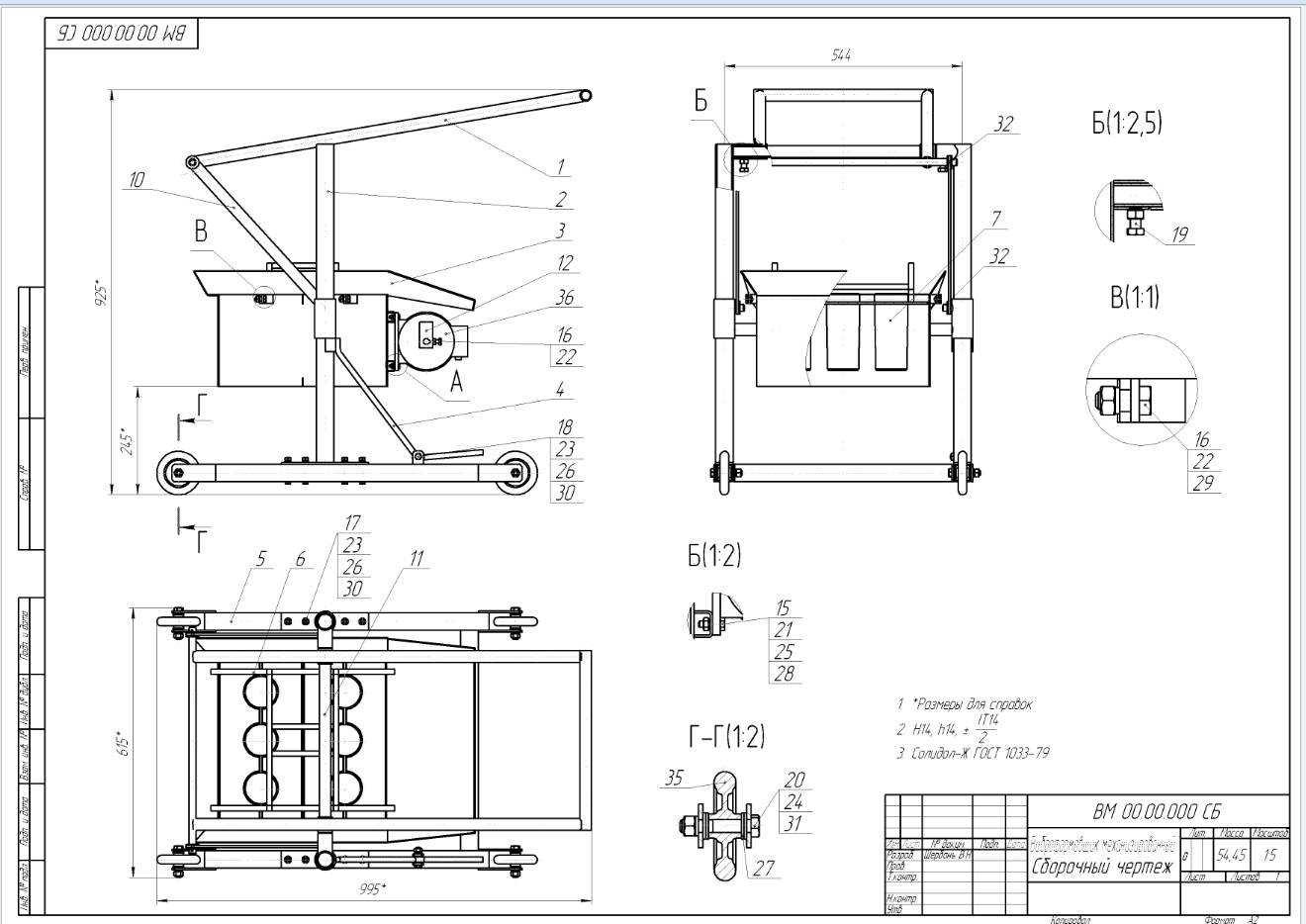

Согласно чертежам, конструкция сваривается и обрабатывается болгаркой. Устройство станка для изготовления шлакоблоков может содержать вибромотор, прикрепленный в нижней части. Для удобства выводится пульт управления и зажимной механизм.

Форма станка

Заливка подготовленной смеси производится в форму. Шлакоблочный станок, изготовленный своими руками, требует правильно размеченной формы при заливке, открытая полость готового продукта имеет в составе 30% площади. Материалы формы:

• металлический уголок;
• стальной лист 5 мм;
• трубы диаметром 8 см.

Формы шлакоблочного станка

Каркас формы приготавливается из листового металла, разметка производится в соответствии с двойным размером детали. На подвесных пластинах устанавливаются трубы для заполнения технологических пустот блоков, края станка закрываются. Роль пластин в виде ограничителя, который выступает при работе устройства вибрирования. Крышка изготавливается под форму с отверстиями, диаметр которых должен быть немного больше самих труб. Ручки, установленные с разных сторон служат для подъема и опускания механизма.

Этапы процесса изготовления шлакоблоков

Изготовление блока в самодельном оборудовании

• Формирование блоков осуществляется  в специальных формах, которые предварительно смачиваются. В них укладывается раствор. Формы размещаются на вибрационной плите, которая включается на несколько секунд (5 – 7 с);
• По мере осаждения раствора его необходимо добавлять. При повторном включении виброплиты нужно ожидать полного опускания прижима на ограничители. Это покажет, что формирование закончено. Через 5 – 10 секунд (еще до полной остановки мотора) форму следует снять;
• Готовые блоки необходимо высушить. Этот процесс занимает от недели до месяца. Время сушки зависит от условий (влажности, температуры и т.п.);
• Приведенное оборудование позволяет при работе вдвоем за час выполнять до семидесяти блоков. Если количество небольшое, то раствор можно замешивать вручную. Однако бетономешалка позволяет получить более качественный материал и конечный продукт;
• После того, как шлакоблоки высохнут, их можно использовать для возведения стен — из блоков строить несложно. При этом необходимо соблюдать простые правила – первые две недели блоки поливаются водой;
• После этого снаружи их следует покрыть двойным слоем штукатурки. Это предотвратит вымывание шлака дождем. За год из материала улетучатся вредные вещества и после этого можно переходить к внутренней отделке и кровельным работам.

Рентабельность производства шлакоблоков

Итак, стоимость одного квадратного метра стального листа составит около 4,3$. Покупка мотора (можно использовать б/у в целях экономии) обойдется в среднем в 30$. Один метр трубы диаметром около 15 мм стоит 1,4$. При отсутствии опыта в сваривании металлических конструкций и нужного оборудования будьте готовы отдать еще 100$ специалисту, имеющего необходимые навыки.

Значит, домашний вибростанок обойдется примерно в 400$. При этом затраты на материалы для раствора, которого хватит на изготовление дневной нормы в 100 шлакоблоков, составят еще 30$. В месяц будьте готовы потратить 700$ на расходные материалы для приготовления бетона и др. В результате, для старта собственного бизнеса вам понадобится 1200-1300 долларов.

Как быстро окупятся эти деньги? Стоимость одного заводского шлакоблока в среднем составляет около 0,7$-0,85$. При этом продукция домашнего производства будет продаваться дешевле, т. е. порядка 0,5$. Эту сумму мы и возьмем за основу расчетов прибыли.

При условии изготовления 100 штук продукции в день можно заработать около 20$. Доход в месяц работы при наличии налаженного сбыта составит около 600$. Как видим, вы сможете не только окупить вложенные средства, но и выйти в плюс в короткие сроки.

Как видим, наличие собственного вибростанка для вибролитья строительных блоков может не только упростить и удешевить ваше строительство, но и дать начало прибыльному бизнесу!

Современный рынок стройматериалов предлагает большой ассортимент стеновых блоков. Но далеко не всем известно, что удешевить строительство частного дома, дачи, гаража или подсобного помещения вполне реально. Достаточно вместо покупки кирпича или шлакоблока самому заняться их изготовлением. Для этого нужно использовать станок для производства блоков, а если не позволяет бюджет – сделать вибропрессовочный станок самостоятельно.

Недорогие заводские модели вибростанков не отличаются высокой производительностью, но при частном использовании этого и не требуется. Правда, покупать станок, для строительства небольшого дома, где потребуется около тысячи блоков стандартного размера, – будет не совсем выгодно. Поэтому, как вариант, можно рассмотреть аренду оборудования на определенный период. Этого будет достаточно для заготовки стройматериалов впрок.

Заводской станок для изготовления строительных блоков своими руками

В населенных пунктах с небольшой численностью можно и не найти фирму, предоставляющую станки для производства строительных блоков, но находятся умельцы среди знакомых, готовые предложить самодельное оборудование или поделиться секретами его изготовления.

Оборудование для изготовления крупных партий

Вибропрессующий станок Спрут-2

• весит 140 кг;
• состоит из матрицы на два блока, вибродвигателя (380 В, 550 Вт), рамы, поддона, пуансона, поддоносъемника;
• выпускает за смену 600 – 1500 изделий (390×190×190 мм).

Автоматизированный вибпропрессорный комплекс Кондор 1-90-ТБ

• • помимо керамзитоблоков, производит теплоблоки, полублоки, шлакоблоки, арбалитовые блоки, а также облицовочные материалы, садовые бордюры, брусчатку, кирпичи;
• • весит 1,57 тонны;
• • имеет габариты – 1,2х1,8х2,8 м;
• • состоит из матрицы-пунсона, вибропресса мощностью 16,5 кВт, бетоносмесителя объемом 90 л, ленточного транспортера, насосной станции, бункера, 5 поддонов, стеллажа, пульта управления;
• • выпускает за смену 750 штук блоков (390х190х190мм), 1800 штук кирпича (250х120х88мм), 50 м2 тротуарной плитки.

Видео: вибропресс Кондор 1-90-ТБ

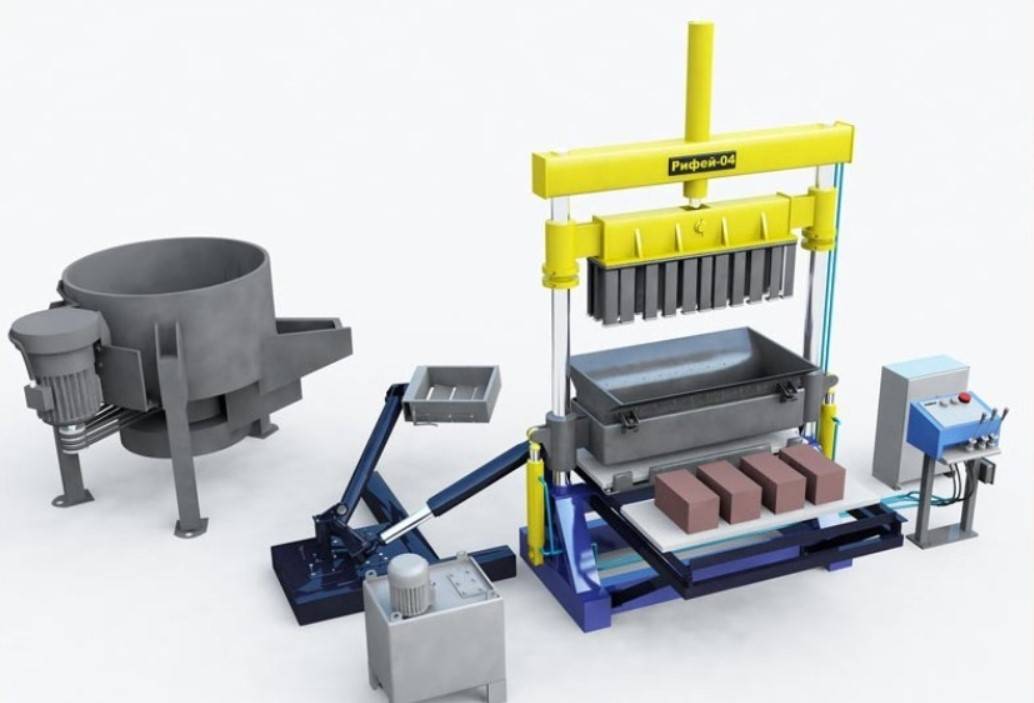

Автоматизированный вибпропрессорный комплекс Рифей-Удар

• рассчитан на изготовление стеновых блоков, бордюрных камней, тротуарных плит;
• способен работать не только под навесом, но и под открытым небом;
• весит 4,4 т;
• имеет габариты: 6400х4900х2600 мм;
• состоит из вибропресса мощностью 21,6 кВт, смесителя, дозатора, модуля подачи поддонов, загрузчика смеси, электрошкафа, маслостанции;
• производит в час 250 стеновых блоков (390х190х190 мм), 350 штук полублоков (390х120х188 мм), 500 штук бордюров (780х150х300 мм), 200 штук бордюров (780х80х200 мм), 625 штук тротуарной плитки (100х200х70 мм).

Своими силами изготавливаем продукцию, используя станок для производства блоков

Используя самостоятельно изготовленный станок для блоков, проводите работы по следующему алгоритму:

• Установите оборудование на ровной площадке.
• Подключите электрическое питание.
• Приготовьте шлакоблочный раствор.
• Залейте подготовленную смесь в форму.
• Включите вибродвигатель на 2–3 минуты.
• Добавьте шлакобетонную смесь до верхнего уровня.
• Поставьте защитную крышку и включите вибратор.

Уплотните массив. Крышка должна дойти до касания с упорами, расположенными в соответствии с высотой блока. Затем снимите ящик и дайте отстояться заформованному блоку до схватывания массива. После аккуратного извлечения, шлакобетонные изделия просушите в закрытом и проветриваемом помещении.

Виды оборудования

При открытии цеха по производству шлакоблока, понадобится:

• бетономешалка;
• вибросито;
• тачка;
• стеллажи;
• шлакоблочный станок.

На рынке представлено несколько видов станков:

• механические с ручным управлением;
• полуавтоматические;
• полностью автоматические линии.

Также их можно разделить на три категории:

• переносные;
• передвижные;
• стационарные.

Переносные – механические станки с ручным управлением. Как правило, за один цикл позволяют изготовить 1 шлакоблок или 2 полублока. Отличаются мобильностью, простотой, небольшим весом и стоимостью:

• Блок-мастер 2 (БМ-2) – переносной станок, с производительностью 40 шт./час, мощностью 0.25 кВт. Стоимость такого станка составляет от 8200 руб.
• Прессовщик 1 мини №2 –станок на 1 блок, оснащённый вибратором в 170 Вт с прижимной рамкой. Стоимостью от 6340.75 руб.

Передвижные полуавтоматические станки, отличаются наличием матрицы на несколько блоков, более мощными вибраторами. При приобретении данных агрегатов необходимо учитывать наличие ровной площадки для производства блоков. Стоимость такого оборудования будет немного выше:

• Установки СШ-1 В, СШ-2, СШ-3 имеют аналогичный принцип работы, оборудованы матрицей на 2 блока, с двигателями мощностью от 300 Вт. Обладают производительностью 40-90 шт./час, также могут иметь в комплекте дополнительный вибратор. Стоимость таких агрегатов начинается от 13600 руб.
• Шлакоблочные станки серии Команч, позволяют за цикл производить 2-4 модуля. В зависимости от модели имеют производительность 60-120 шт./час и мощность 0.25-0.48 кВт. Цена варьируется от 25 000 руб. до 49 000 руб.

Также существуют такие модели как: Марс, Торнадо, Несушка, Дракон и др. Они имеют одинаковый принцип работы и отличаются количеством производимых блоков за цикл, мощностью и типом пустообразователей в пустотелых шлакоблоках.

Стационарное оборудование стоит намного дороже и более трудоёмкое в обслуживании. Одним из недостатков является необходимость убирать готовую продукцию сразу по несколько штук на поддоне. Такие агрегаты бывают как с механическим управлением – вибропрессы, так и автоматизированные – шлакоблочные мини-заводы.

Оборудование для шлакоблоков

Вибропрессы для производства шлакоблоков и пескоблоков  с ручной загрузкой бетонной смеси. Формование блоков происходит на технологические сменные поддоны из дерева. Мощность такого оборудования составляет 8.5 кВт, производительность 20-30 циклов в час, за цикл производится 4-5 блоков. Стоимость такого механизма начинается от 300 000 руб.

Шлакоблочный мини-завод DMYF-10A  оборудован гидравлическим рулевым управлением и автоматическим методом перемещения. Мощность данного оборудования составляет 16 кВт, производительность – 1300-1400 шт./час. Приобрести такой завод можно за 750 000 руб.

Сборка основания станка

Для изготовления основания понадобится профиль толщиной 4 мм. и труба. Из профиля делается опорная рамка, на которую крепятся колеса. К опорной рамке привариваются две вертикальные стойки, по которым на ползунках будет передвигаться форма для шлакоблоков. Вверху стойки соединяются между собой трубой, которая будет служить одновременно ручкой для оператора и опорой для подъемного механизма.

Подъемный механизм представляет собой прямоугольную рамку из профиля, которая крепится на поворотных втулках к поперечной трубе. Сама рамка соединяется с формой при помощи цепей от мотоцикла или мопеда.

К форме прикрепляется электродвигатель с двумя валами, на концах которых устанавливаются эксцентриковая система. При включенном электродвигателе форма будет вибрировать, утрамбовывая загруженный материал.

Работает конструкция следующим образом. Форма устанавливается на площадку и наполняется подготовленным раствором. Затем она накрывается крышкой и придавливается весом оператора. В этот момент запускается электродвигатель. Время его работы определяется весом оператора и консистенцией базового раствора. После чего форма поднимается механизмом, и конструкция передвигается на новое место.

Видео с использованием вышеописанного станка для изготовления шлакоблоков

Как своими руками изготовить станок для производства шлакоблоков?

Доступность материалов и простота производства монтажных блоков из шлакобетона позволяют изготовить их своими руками. Шлакоблоки можно делать вручную, а можно для этой цели смастерить самодельный станок, который позволит значительно ускорить процесс производства. Прежде чем создать рабочий чертеж станка, нужно определиться, с какой целью он будет использоваться. Для возведения небольших сооружений и хозяйственных построек будет достаточно 1-2 форм, которые потребуются для изготовления монтажных блоков. Если потребуется гораздо большее количество шлакоблока за 1 рабочий цикл, то необходимо задуматься над изготовлением более мощного и производительного оборудования (например, на 4-6 и более форм за цикл).

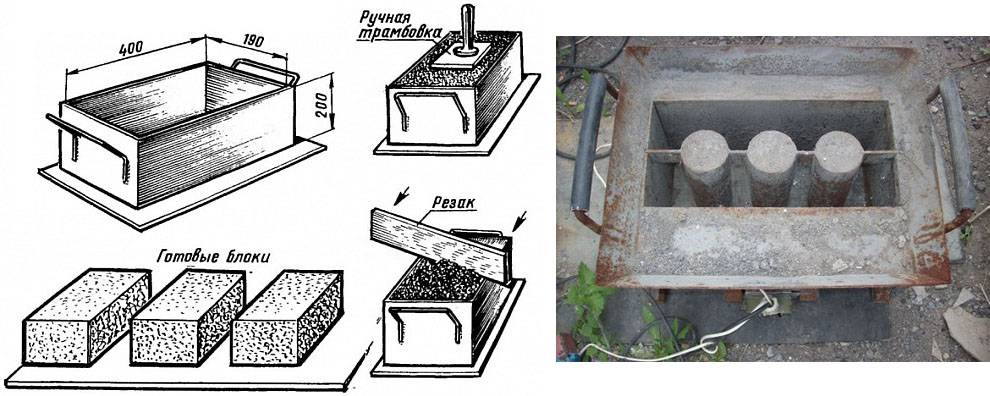

Как изготовить формы для изготовления блоков

Цена и размер шлакоблока, а также его физические характеристики делают этот материал привлекательным для строения различных архитектурных сооружений. Приобретать готовое оборудование для его производства является достаточно хлопотным и затратным делом, а вот изготовить станок своими руками вполне реально. Для начала необходимо создать чертеж форм с учетом габаритов шлакоблока– 390×188×190 мм. Затем нужно определиться с количеством изготавливаемых блоков.

Здесь следует учитывать, что если шлакоблок будет производиться на вибростоле, то формы нужно выполнить одинарными, поскольку в ином случае их будет достаточно тяжело устанавливать на стол для утряски. Можно изготовить двойной контейнер для производства шлакоблока с промежутком 5 мм между одинаковыми секциями, куда будет устанавливаться разделительная пластина. Такой же толщины необходимо взять стальной лист (из которого мы и будем изготавливать формы). Процесс их изготовления достаточно прост:

• делаем разметку металлического листа;
• вырезаем нужного размера детали;
• при помощи сварки соединяем между собой лоскуты стали;
• посредине привариваем пластину и конусообразные цилиндры, которые будут исполнять роль пустотообразователей.

Совет прораба: сваривать листы между собой необходимо точечной прихваткой с наружной стороны, чтобы металл не повело, а внутри была цельная и ровная поверхность.

После изготовления конструкции потребуется сделать металлический поддон, который затем необходимо сварить с формой, а затем от ее края нужно отступить по 50 мм, а по длинной стороне 200-300 мм (здесь будут находиться излишки раствора после его загрузки). Высота бортика также должна быть 50 мм, чтобы раствор не высыпался при загрузке.

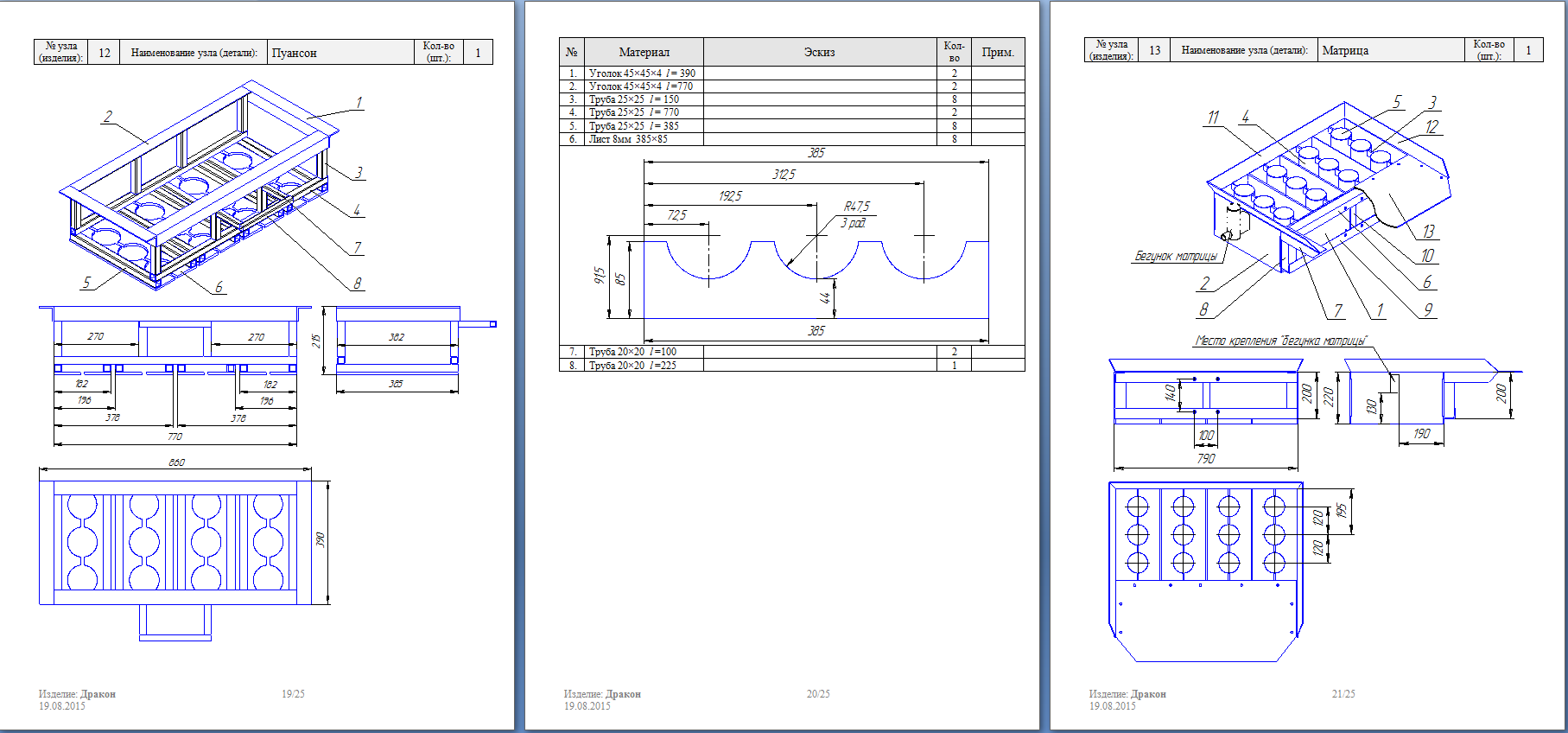

Чертеж для изготовления формы для шлакоблока

Конструктивные особенности станка

Как мы уже говорили, шлакоблоки своими руками в домашних условиях можно приготовить при помощи станка. Самую простую конструкцию можно изготовить следующим образом:

• в качестве основания вибростола будем использовать два одинаковых по размеру швеллера, к каждому из которых необходимо приварить по две металлические трубы. Они будут служить опорами стола;
• поверх свободных концов труб необходимо наварить пружины, которые будут обеспечивать должный уровень вибрации для утряски рабочего состава в формах. Для этой цели прекрасно подойдут старые мотоциклетные пружины. Они также будут исполнять роль амортизаторов;
• столешницу вибростола можно изготовить из толстостенной стали. Прямоугольное полотно нужно приварить к вертикально расположенным пружинам опор. Затем на полотне строго по посадочным местам электродвигателя (можно для этой цели использовать мотор для точильного станка или от бытовой «стиралки») необходимо приварить болты и намертво закрепить его. Для обеспечения вибрации на выходном валу двигателя необходимо установить эксцентрик (можно использовать гайку со смещенным центром или приварить болт).

Чертеж вибростола

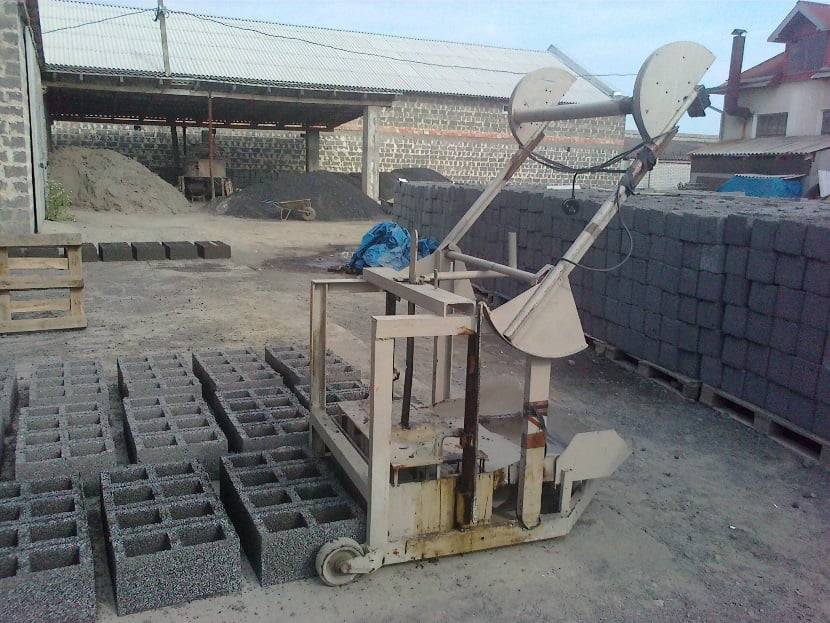

Фото: станок для изготовления шлакоблоков

Проверить работоспособность оборудования можно, включив в сеть электродвигатель. Если станок начнет вибрировать, то можно приступать к изготовлению шлакоблоков.

Совет прораба: для облегчения процесса производства можно изготовить конструкцию станка с подъемной рамой, которая способна приподнимать форму, после чего готовое изделие остается на полу. Сама рама имеет колеса для удобства перемещения оборудования.

Отметим также, что для небольшого частного производства подойдут именно станки с подъемной частью, которые позволят в разы ускорить процесс изготовления.

Сбыт продукции

Шлакоблок – мелкоштучная продукция. Его существенный плюс – невысокая стоимость.

Сбыт стоит продумать на этапе планирования. Шлакоблоки чаще всего приобретают для создания конструкций хозяйственного назначения, в которых не требуется хорошее отопление — помещения для хранения зерновых культур, переработки продукции, производственных помещений, складов, сараев и парковок.

Шлакоблок востребован среди частных застройщиков. В поисках потребителя рекомендуется задействовать рекламу. Можно разместить объявления в местных газетах, телеканалах, раздавать и расклеивать листовок в местах, в которых ведутся строительные операции, в частных секторах. Раздавать листовки также можно вблизи строительных супермаркетов.

Рекомендуется максимально распространить информацию через друзей, знакомых и среди частных застройщиков.

Конкуренция и спрос на рынке стеновых блоков

Говоря о бизнесе по производству шлакоблоков, необходимо учесть, что на рынке присутствует большое количество разновидностей стеновых блоков и все они конкурируют между собой за заказчика. К самым распространенным видам стеновых блоков относятся: пенобетонные блоки, пескоблоки, изготовленные методом объемного вибропрессования, теплоблоки, полистиролбетонные блоки, керамзитобетон, арболит, керамоблок, теплоэффективные блоки Балаева.

Помимо это существует еще несколько эффективных технологий для возведения зданий и сооружений, такие как деревянное строительство, каркасное строительство и прочие.

На этом рынке существует жесткая конкуренция, выбор материала для строительства перед заказчиком стоит непростой. Мы не будем рассматривать сравнительную характеристику всех этих материалов с точки зрения эффективности, подобные исследования можно найти без труда.

Однако при всем разнообразии выбора по всем исследованиям выходит, что более дешевого материала для строительства нет. Некоторые эксперты подвергают сомнению экологические характеристики шлакоблока для возведения жилых строений, но для строительства хозяйственных построек шлакоблок выглядит очень выгодно.

Предварительно оценим, насколько шлакоблок конкурентен в ряду сравнимых строительных материалов. Для оценки спроса на шлакоблок мы будем пользоваться статистикой ключевых слов Яндекс. Для этого существует специальный сервис. Анализировать будем количество запросов по следующим поисковым фразам: «купить шлакоблок»; «купить газобетонные блоки» и «купить кирпич». Подобные запросы, как правило, осуществляют небольшие строительные компании и частные лица, осуществляющие строительство, то есть именно прямые потребители.

По запросу «купить шлакоблок» статистика Яндекс говорит о примерно 14 тысяч запросов в месяц. Данная статистика включает и релевантные запросы, например, «купить шлакоблок цена» или «где купить шлакоблоки». По регионам лидером запросов является Уральский федеральный округ, Центральный федеральный округ и Сибирский федеральный округ. Статистика Яндекс, для оценки спроса, предоставляет еще один показатель – «Региональная популярность». Показатель региональной популярности запроса выше 100% характеризует повышенный интерес пользователей данного региона к запросу. По показателю «Региональная популярность» запрос «купить шлакоблок» в Уральском федеральном округе составляет 216%. То есть, интерес к данной продукции повышен.

Для сравнения, Москва осуществляет втрое меньше запросов по данному ключевому слову, и региональная популярность составляет всего 35%. Это говорит о том, что основное конкурентное преимущество шлакоблока – цена, является наиболее востребованным в регионах с более низким уровнем жизни.

Рассмотрим подобную статистику по ключевому запросу «купить газобетонные блоки». По данному запросу, а также по релевантным, например, «газобетонный блок цена», количество запросов составляет около 14 тысяч в месяц. По количеству запросов уверенно лидируют Москва и Центральный федеральный округ.

По запросу «купить кирпич», статистика Яндекса говорит о более чем 200 тысяч запросов в месяц. В этом блоке также популярен запрос «купить облицовочный кирпич», с долей почти 10% от всех запросов данной категории. Такое соотношение в запросах естественно, так как все-таки именно кирпич является самым распространенным строительным материалом.

Делаем вывод, что спрос на шлакоблок, конечно, на порядок ниже, чем на кирпич, но он есть. Пиковые значения спроса приходятся на март, апрель май, то есть на начало строительного сезона. В эти месяцы количество запросов составляет более 20 тысяч запросов в месяц. Статистика показывает, что в РФ присутствует уверенный спрос на шлакоблок. Однако, перед принятием решения об открытии производства рекомендуем вам самостоятельно проверить статистику по ключевым слова для вашего региона. Еще раз напоминаем, что шлакоблок реализуется вблизи мест своего производства. Это делается для того, чтобы снизить затраты на доставку. Проверьте количество запросов по вашему городу и региону отдельно, это поможет нарисовать более точную картину спроса.

Подобный сервис для анализа статистики ключевых слов есть и у поисковика Google. Оптимально будет оценить количество запросов в обеих поисковых системах.

Как сделать установки самостоятельно?

Для собственного бизнеса по производству шлакоблока нужно иметь хорошее качественное оборудование, но если нужно изготовить материал только для себя, то покупать дорогой станок и формы – не имеет смысла. Их можно сделать самостоятельно. И для этой цели подойдут подручные средства.

В любом хозяйстве есть стальные листы, металлические пластины, куски железа и деревянные доски. Поэтому самостоятельно сделать формы можно из этих материалов, просто соорудив с их помощью ёмкости с несколькими ячейками, в которые будет заливаться строительная смесь.

Ёмкости могут иметь разные габариты, как стандартные, так и нестандартные. Стандартом считают шлакоблок размерами 200×200×400 мм.

Опалубка должна быть без дна, вместо дна на ровную поверхность выстилают не прилипающий к раствору материал, например, целлофан. Стенки опалубки монтируются таким образом, чтобы поперечные элементы вставлялись в продольные и образовывали ячейки одинаковой формы.

Чтобы изделия легко вынимались из формы, стенки рекомендуется смазывать отработанным машинным маслом или окрасить их масляной краской. Блоки нужно вынимать из формы до того, как они окончательно застынут, но так, чтобы они не рассыпались в руках (время определяется опытным путём). Затем такие элементы переносятся к месту их окончательной сушки и затвердевания.

Для создания в форме пустот можно использовать трубы диаметром в 6 см, деревянные бруски или бутылки, наполненные водой (из-под шампанского, вина и т.д.).

Для самостоятельного изготовления вибростанка нужны:

• электродвигатель с высокими оборотами, в котором есть 2 вала мощностью по 0,6 кВт;
• электросварочный аппарат – для приваривания отдельных элементов друг к другу;
• болгарка – для разрезания материала на куски нужных размеров;
• арматура диаметром 1,2 см;
• материал, из которого будет изготавливаться станок, например, лист железа толщиной 3 мм;
• труба длиной 1,5 м, толщиной 60-75 мм (чтобы приварить их к форме, если нужно иметь несъёмные разделители).

По указанным выше правилам изготавливается форма для будущих шлакоблоков. Лучше всего делать металлическую или железную форму, чтобы она прослужила долго и обеспечивала хорошее вынимание изделия из неё. Затем с наружной стороны поперечной стенки нужно припаять 4 болта для последующего крепежа двигателя. С той стороны, где будет загружаться раствор, нужно установить по краям вибростанка фартук и лопасти.

Далее изготавливается прессовочная часть по форме будущего блока, которая будет давить на изделие сверху.

К прессу нужно приварить ручки, чтобы его можно было опускать и поднимать. Затем вся конструкция полируется, красится.

С целью переоборудования электродвигателя нужно просто приварить пару болтов на валы электродвигателя и следить, чтобы оси при этом совпадали. Для выставления нужной амплитуды вибрации и её частоты – следует воспользоваться гайками.

Если нет возможности соорудить вибростанок, то можно рядом с формами установить вибратор с эксцентриком, закреплённым на его валу. Такое оборудование позволит производить около 20-30 шлакоблоков в час.

Шлакоблок: технология изготовления

Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.

Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку

На сегодняшний день рынок строительных материалов предлагает огромный выбор стройматериала, на любой выбор и бюджет.

Технологии шагнули далеко вперед, коснулись они и строительных материалов. Производитель применяет всевозможные химические соединения для ускорения процесса производства, отсюда и изобилие.

Но строительный материал можно делать и самому, Спросите как? Смотрите далее и всему научитесь, сделаете свой станок для производства блоков, построите себе дом, гараж, баню, да что захотите.

Материалы1. листовой металл 3 мм2. водопроводная труба3. наждак4. провод5. выключатель6. проф труба квадратного сечения7. арматура8. пружина

Инструменты1. болгарка2. сварочный аппарат3. молоток4. наждак5. набор гаечных ключей6. штангенциркуль7. линейка

Процесс создания станка для производства шлакоблока.И так следует начать с того, что такое шлакоблок? Из чего его делают и каковы его характеристики.

Производственный выпуск шлакоблока начался еще в Советское время, когда для постройки домов, гаражей, заводов, казарм, животноводческих ферм и тд. требовался недорогой и простой в производстве материал, им то и стал шлакоблок.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной. Как понятно материал бесплатный, попросту отходы производства, которые можно преобразовывать в личную выгоду для частного строительства или бизнеса.

Производство шлакоблока-это самое простое среди строительных материалов данного типа и размера, потому как не требует дополнительной температурной обработки, в отличии от кирпича.

Технология заключается в следующем: берется шлак смешивается с песком и цементом, добавляется вода, замешивается ВНИМАНИЕ! (полусухой раствор) в пропорции 1 часть цемента 3 части песка и 5 частей шлака, а так же 0.5 воды от общей массы цемента. Главное здесь не переборщить с водой, по утверждению автора раствор должен получится (полусухой) определить это можно следующим образом, взять в руку немного раствора и сжать, он не должен выделять воду и не рассыпаться, а бросив на землю должен рассыпаться

После приготовления правильного раствора, его следует заложить в форму, включить вибратор, запрессовать крышкой и отключив мотор вибратора произвести подъем формы, блок остается на земле сохнуть, а форма передвигается далее для следующей формовки.Для начало следует рассмотреть чертежи станка.

Вибропрессование и вибролитье

Схема вибростола и просеивателя песка.

Вибропрессование – уплотнение полусухой бетонной смеси, когда последняя, находясь в пресс-форме, подвергается давлению сверху и, одновременно, вибрационным нагрузкам. Производство при этом методе легко автоматизируется. Сам процесс производства выглядит следующим образом:

• в пресс-форму (матрицу) помещается полусухая бетонная смесь;
• пуансон, вибрируя вместе со станиной, начинает давить на смесь;
• после полного уплотнения смеси вибрации прекращаются;
• пуансон, а затем и матрица поднимаются вверх, оставляя готовое изделие.

Этот метод явился толчком к созданию широчайшего спектра строительных изделий. Вот далеко не полный список этих изделий: строительные блоки, тротуарная плитка, панели, колонны, кирпичи, бордюры, столбы и т.д. Все эти изделия отличаются такими положительными свойствами:

• прочность;
• износостойкость;
• высокая плотность структуры;
• морозостойкость;
• устойчивость к внешним воздействиям.

Схема стола-вибратора.

Вибролитье – производство строительной продукции за счет вибрации бетонной смеси на специальном устройстве, вибростоле. Бетонную смесь заливают в резиновую или пластиковую форму и устанавливают на непрерывно вибрирующую поверхность вибростола. Чтобы не происходило отбивки от стенок формы, амплитуда вибраций должна быть постоянной. Необходимо строго следить за наполнением форм смесью, иначе неизбежен брак.

После виброобработки формы снимают и отправляют в теплое место для выстаивания (сушки) на 46-47 часов. Затем начинается процесс распалубки: изделия в формах помещают в водяную ванну, а затем специальными приспособлениями осуществляется отбивка изделий из форм. Процесс очень трудно автоматизировать. Для увеличения морозостойкости приходится добавлять пластификаторы и модификаторы, увеличивать количество цемента.

Вибролитье чаще применяют при производстве тротуарной плитки, особенно цветной, и брусчатки. Его применяют для мощения площадей и тротуаров, укладывают на пешеходные дорожки. Такие изделия имеют презентабельный вид, но не очень высокие эксплуатационные качества. Зимой они покрываются тонким слоем льда, могут растрескаться под действием замерзшей воды. В отличие от них, те же качества плитки, изготовленной методом вибропрессования, значительно выше.
